Изучаем ГОСТ и СНиП — угол наклона лестницы и требования к пожарной безопасности

ГОСТ и СНиП – ваш проводник к безопасной постройке! Узнайте всё о требованиях к углу наклона лестницы и обеспечении пожарной безопасности. Наши рекомендации и анализ ключевого слова ‘угол наклона лестницы ГОСТ’ помогут вам создать надежную и безопасную конструкцию.

В постройке лестниц для эвакуации, аварийного выхода, передвижения пожарных важна каждая деталь. Есть правила, согласно которым делают металлические пожарные лестницы. Они описаны в ГОСТе 53254-2009. Полезно будет изучить и разобрать их подробнее.

Строительные нормы

При строительстве обращают внимание не только на ГОСТ, но и на СНиП 21-01-97, поскольку в них перечислены требования к зданиям с точки зрения пожарной безопасности. В частности, говорится, что здание обеспечивают путями эвакуации. Что касается ППБ (правил пожарной безопасности), то в них конкретно не указаны требования к пожарным лестницам. Сообщается лишь о необходимости обеспечения эвакуационными выходами в таком количестве, чтобы можно было быстро покинуть помещение при пожаре.

В СНиП приведена классификация лестниц и лестничных клеток с точки зрения назначения и расположения относительно здания – внутренние в лестничных клетках (1), внутренние открытые (2) и наружные открытые (3). Правила говорят, что уклон маршевой конструкции может составлять не более 6:1 (80,5 °). Размещать пожарные конструкции типа 3 можно только возле глухих стен без окон.

Отдельное внимание уделяется категории Ф 1.1. Это здания, в которых находятся наиболее беспомощные люди – маленькие дети в детских садах, пожилые люди в домах престарелых, инвалиды. В них, согласно СНиП, ширина марша для эвакуации должна составлять минимум 1,35 м. Если в здании на одном этаже, исключая первый, единовременно могут находиться 200 или больше человек, то

ширина пожарного марша должна составлять 1,2 м. Подробное устройство наружных лестниц описано в ГОСТе.

Общие технические требования

Параметры пожарной лестницы во многом зависят от ее назначения. Для эвакуационных лестниц требований ГОСТ больше, поскольку по ним спускаются обычные люди без специальной подготовки. Важно обеспечить безопасность и удобство их передвижения.

У маршевых лестниц для эвакуации ступени делают шириной минимум 25 см, а ограждение высотой минимум 1,2 м. Ширина от тетивы до тетивы должна составлять 90 см или больше. Это позволяет эвакуировать людей разного возраста и комплекции.

Маршевые лестницы устанавливают там, где высота подъема составляет больше 20 м. Во всех остальных случаях можно крепить вертикальную лестницу. Если она не превышает 6 м, то ее делают без ограждения, а если высота больше 6 м, то обязательно должно быть ограждение.

Между соседними маршами и участками ограждений на них должен оставаться зазор в 7,5 см или больше. Зазор необходим для протягивания пожарного рукава. Его наличие требует ГОСТ и СНиП (строительный норматив). Площадка пожарной лестницы любого типа должна иметь размер 50 см на 60 см или больше.

Монтажные стыки готовой к использованию конструкции не должны иметь острых краев. Все детали прочно соединяют между собой, а пожарная лестница в целом надежно прикрепляется к стене. ГОСТ запрещает трещины в местах прикрепления несущих элементов. В целом конструкция должна выдерживать специальные испытания. Ступени выдерживают вес в 180 кгс. Если объяснять упрощенно, то это эквивалентно массы в 180 кг, покоящейся в центре ступени.

Рабочие чертежи пожарной лестницы утверждаются заранее, после проверки соответствия ГОСТу. Отдельно для каждой конструкции рассчитывается испытательная нагрузка на балку, площадку и лестничный марш. Для ограждений предусмотрено общее требование – выдерживать 54 кгс, приложенных горизонтально.

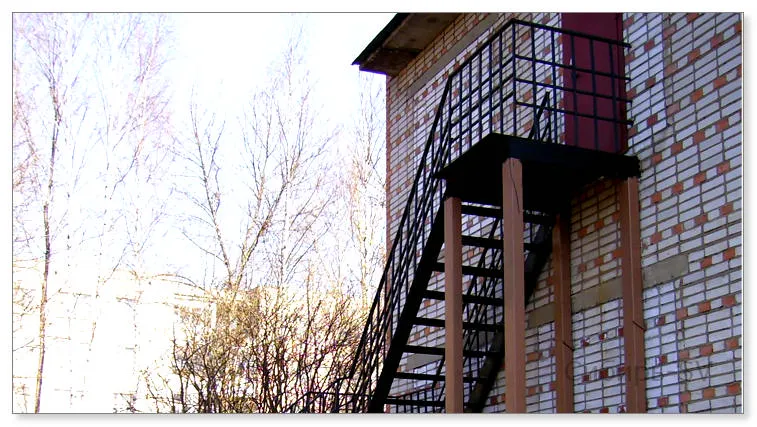

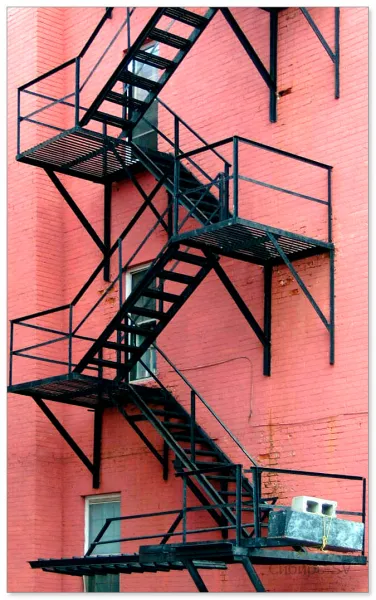

Конструкция маршевой наружной лестницы

С большой высоты спускаться сложно, поэтому для строений выше 20 м по ГОСТу устанавливают пожарные лестницы маршевой конструкции. Между маршами у них предусмотрены площадки, на которых можно передохнуть.

Маршевая лестницы предназначена для эвакуации обычных людей, поэтому должна быть оборудована ограждением. Основными элементами конструкции пожарной лестницы являются ступени, косоуры (разновидность тетивы, к которой крепятся ступени), опорная планка и уголок. Требования ГОСТа следующие.

• Угол наклона марша к горизонтали составляет 45 °, 60 ° или 80,5 ° с высотой ступеней 20 см и 30 см (для последних 2-х вариантов).
• Длина ступеней между тетивами (балками) минимум 50 см.
• Ширина ступени 20 см или больше.
• Ширина пожарной лестницы по внешнему краю балок минимум 60 см.
• Высота ограждения 1 м или выше.

Маршевые площадки эвакуационных лестниц для детских садов, интернатов и других дошкольных учреждений делают из сплошного рифленого металла. Ступени делают из решетчатых штампованных или просечно-вытяжных листов.

Расстояние от последней ступени до земли должно быть не больше высоты ступени, чтобы можно было легко сойти. ГОСТ разрешает сделать самую нижнюю секцию выдвижной. В этом случае она должна выдвигаться без заедания и надежно фиксироваться.

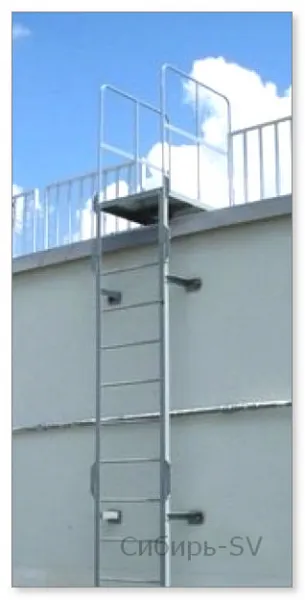

Особенности вертикальной лестницы

Снаружи различных сооружений высотой меньше 20 м устанавливают вертикальные лестницы для пожарных и ремонтных нужд. Требования ГОСТа к пожарным лестницам, расположенным строго вертикально, проще, поскольку их конструкция незамысловата.

• Высота ступеней не более 35 см.
• Ширина лестничного полотна без ограждения минимум 60 см, а с ограждением минимум 80 см.
• Расстояние от последней ступени до земли не более 1,5м.

Такие параметры выбраны по усредненным антропометрическим показателям, чтобы подниматься и спускаться было удобно человеку любой комплекции и роста. Допустимо отклонение от стандартов ГОСТ на 5%, но не больше. Если вертикальная наружная лестница с ограждением, то его высота может составлять 1 м. Поручни, как говорит ГОСТ, должны заканчиваться не выше, чем 2,5 м от поверхности земли.[/stextbox]

Если вертикальная лестница выходит на кровлю, то делают площадку. Ее длина составляет минимум 80 см. На кровле зачастую присутствует ограждение. Оно не должно пересекать площадку, затрудняя переход спасателей, пожарных, сотрудников ремонтных служб.

Ступени вертикальных пожарных лестниц, точно так же, как маршевых, делают из рифленого металла, который не позволяет подошве скользить. На ступенях по ГОСТу должны быть отверстия, поэтому используют решетчатые или просечные листы. Зимой это не дает скапливаться снегу. На таких ступенях не задерживается мусор и свободно стекает вода, им не страшно обледенение.

Ограждения

Ограждение снижает риск свалиться вниз, и выполняется чаще всего в форме вытянутых дуг, приваренных к балкам. Во время спуска человек чувствует себя в безопасности, и даже если у него закружится голова, он сможет опереться на поручни.

Высота ограждения составляет обычно 1 м.

Поскольку пожарные работы могут вестись и на крыше, в ГОСТе 53254-2009 указывают требования к ограждению крыши. Его высота над кровлей должна быть минимум 60 см. Если установлен парапет, то ограждение можно сделать ниже. От 60 см отнимают высоту парапета и получают требуемое значение.

Материалы производства

Пожарные лестницы делают металлическими или

бетонными. Допускается применение других негорючих материалов, которые не выделяют токсичные вещества при нагревании. СНиП и ГОСТ запрещают использовать для строительства деревянные элементы.

Поскольку лестница из металла, ее грунтуют и покрывают защитным слоем краски. Класс покрытия должен быть V или выше, согласно ГОСТу о лакокрасочных покрытиях 9.032-74. Не допускается окрашивание в различные цвета и оттенки, размеры включений могут быть не более 2 мм. Применяют также оцинкованные пожарные изделия, которые отличаются высокой устойчивостью к ржавлению.

Крепежные элементы (анкерные болты, опоры, уголки) должны быть прочными, обеспечивать надежное соединение.

Металлическую конструкцию собирают из секций, каждая длиной максимум 3 м. Сварку выполняют профессионалы, поскольку сварочные швы являются слабым местом, и должны быть сделаны с особой тщательностью. Сварные швы зачищают и шлифуют. На готовой конструкции не должно быть следов коррозии и окалины.

Большинство жилых и нежилых зданий оборудуются лестницами. Они могут существенно отличатся по своей конструкции и назначению. Однако, все они должны быть не только удобны в использовании, но и обеспечивать безопасность людей. В современном строительстве все важные конструктивные требования к ним регулируются СНиП и ГОСТом.

Прочная, стильная, безопасная – лестница, выполненная по всем канонам безопасности

Стандарты СНиП и ГОСТ – что такого важного?

В них указаны такие параметры, как:

• ширина маршей и степеней;
• уклон марша;
• высота ступеней;
• размеры площадок;
• расположение пролетов;
• наличие и высота ограждений;
• особенности освещения и пр.

Несмотря на время, эта

металлическая лестница до сих пор очень безопасна

Все они разработаны годами и обеспечивают не только максимальное удобство и безопасность, но и диктуют определенные стандарты, которые необходимы при строительстве многоэтажных многоквартирных домов.

Основные требования

Независимо от конструкции и назначения существует ряд общих требований. Они определяют гармоничное соотношение уклона, размеры ступеней, маршей и минимальные выдерживаемые нагрузки. Соблюдение указанных требований обеспечивает не только удобство эксплуатации в любых условиях, но и гарантирует безопасность конструкции. Согласно действующим СНиП основные размеры должны быть такими:

• ширина марша не менее 0,8-1 метра;
• высота ограждений не менее 0,9 м;
• высота прохода по маршем и площадкой не менее 2 м;
• ширина ступени от 25 см;
• высота ступени от 13 до 20 см.

Именно соблюдение таких размеров сделает не только удобным перемещение людей, но и позволит переносить мебель и другие габаритные вещи. Для жилых и коммерческих зданий с высокой проходимостью лестничный марш должна быть по ширине не меньше одного метра, чтобы была возможность свободного прохода двух человек. При наличии подъемников для инвалидов она увеличивается до 1,5 метра.

Требования для маршевых лестниц

В ГОСТах оговорены стандарты, которые актуальны обычно только в многоквартирных домах. А вот в СНиП даже для домашнего мастера, планирующего монтаж перехода между уровня своими руками, можно найти массу полезной информации.
Так для жилых помещений уклон выдерживается не менее 27 градусов и не более 38 градусов для многоквартирных и 45 градусов для одноквартирных домов. При этом если насчитывается более трех ступеней – необходимо ограждения. Прочность определяется не ниже 180-220 кг на квадратный сантиметр для маршей и площадок и 100 кг – для перил.

Угол наклона лестницы и ее ширина должны соблюдаться на всей протяженности.

Пожарные лестницы должны создаваться с особым вниманием к безопасности пути

СНиПом рекомендовано в марше делать от 3 до 18 ступеней, при этом рекомендуется делать нечетное число. Человеку гораздо удобнее делать первый и последний шаг при подъеме или спуске с одной ноги. Оптимальной считается конструкция, когда все марши равной длины и с одинаковым количеством ступеней.

Также важно организовать достаточное освещение и вентиляцию. При устройстве межэтажных лестниц необходимо соблюдать и требования противопожарной безопасности.

Требования к пожарным лестницам

Наиболее высокие требования предъявляются к пожарным лестницам. Согласно ГОСТу все здания в которых два и более этажа должны иметь пожарную лестницу. Они монтируются внутри строения и снаружи. Главное требование свободный доступ (без запоров, ограждений и т.п.) и негорючесть. Чаще всего это бетонные и металлические конструкции.

Наружные вертикальные и маршевые пожарные лестницы изготавливаются из материла с антискользящей и самоочищающейся от грязи и наледи поверхностью.

Параметры и конструкционные особенности пожарных лестниц подробно указаны в ГОСТе. Их несоблюдение ведет не только к административной ответственности владельца здания, но и в случае экстренной ситуации может быть причиной травм или гибели людей.
Металлические пожарные лестницы могут быть маршевыми и вертикальными, использование в качестве эвакуационного приспособления конструкций с забежными ступенями – запрещено. Помимо этого все конструкции выше 6 метров оснащаются защитным ограждением.
Стоит отметить, что документы СНиП, регламентирующие параметры и монтаж пожарных лестниц – отсутствуют. Руководствоваться следует ГОСТом и Расчетом Пожарных Рисков.

Основные требования:

• наружные металлические пожарные лестницы возможны двух типов: вертикальные и маршевые;
• маршевые всегда имеют защитное ограждение, для вертикальных оно устанавливается при высоте свыше 6 метров;
• для зданий или участков свыше 20 метров допустима установка только маршевых конструкций;
• для ступеней минимальная допустимая поверхностная нагрузка не менее 180 кгс, для ограждений норма – 54 кгс;
• ширина марша не менее 60 см, при использовании вертикальных конструкций без ограждений 60 см, и 80 см при его наличии;
• высота защитного ограждения — 1 м.

Любая приставная лестница должна быть крепко согнанной и не шататься в любой ситуации

Для защиты конструкций от коррозии все металлические поверхности используются с оцинковкой или покрываются огнеупорной краской. Также для пожарных лестниц проводятся тесты на прочность не реже чем один раз в пять лет, визуально проверяется состояние – ежегодно.
При производстве и проектировании можно руководствоваться СНиП II-23-81.

Требования к

приставным лестницам

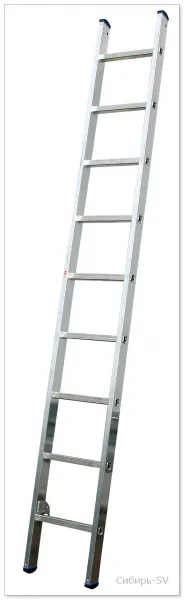

Навесные, подкатные и приставные лестницы широко используются не только в производстве, монтажных и спасательных работах, но и в быту. Именно поэтому важно, чтобы каждый человек был ознакомлен с требованиями ГОСТ и СНиП, а также правилами техники безопасности эксплуатации такого рода конструкций.

В быту мы чаще всего используем:

• навесные;
• прислоненные;
• раскладные;
• стационарные приставные лестницы.

Именно они наиболее травмоопасны и к их качеству необходимо относится с особым вниманием.
Согласно действующим ГОСТам и СНиП должны соблюдаться следующие требования:

• максимально допустимая длина – 5 м;
• расстояние между перекладинами от 15 до 35 см;
• ступень должна иметь сечение не меньше 20х40 мм;
• расстояние между тетивами не менее 45 и не более 80 см;
• боковины с шагом не более 2 метров стягиваются болтами;
• высота первой ступеньки от уровня опоры не более 40 см.

Все приставные лестницы в зависимости от опоры, на которую устанавливаются, должны быть защищены от скольжения. Для твердых поверхностей ножки «обувают» в резиновые башмаки, для рыхлых – оснащают заостренными оковками. Если лестница деревянная или из пластика – ступени врезаются в боковины. Все складные и трансформируемые конструкции должны быть оснащены замковыми механизмами предотвращающими самопроизвольное складывание.
Для повышения безопасности приставные лестницы могут быть оснащены перилами. Они могут быть пристенными или в виде ограждения. Навесные лестницы более пяти метров длиной оснащаются дуговым защитными ограждениями.
Для переносных конструкций нельзя забывать и о таком важном параметре, как вес. Они должны достаточно легкими, чтобы их мог перенести один человек. На производстве все приставные лестницы, в том числе и стремянки проходят проверку прочности два раза в год. В быту также не стоит забывать о контроле. Перед использованием необходимо провести визуальный осмотр. Для лестниц недопустимы: ржавчина, острые ребра и заусенцы, трещины, непрочно закрепленные ступени.

Техника безопасности

Для административных, коммерческих и производственных зданий лестницы чаще всего проектируют специалисты хорошо знакомые со всеми требованиями и нормами. Без проверки соответствия и безопасности конструкции строение просто не будет сдано в эксплуатацию. В частном строительстве дело намного сложнее. Нередко домовладелец выбирает лестницу, следуя личным вкусам и уступая декоративной красоте проекта. В результате лестничные марши становятся зоной повышенной опасности и не справляются со своей функцией.

Помните: Все пожарные лестницы должны иметь естественный источник освещения и притока воздуха.

Пожарная лестница в любом здании должна быть очень крепким и безопасным сооружением

Освещение – важный вопрос. Все пролеты должны хорошо просматриваться, в некоторых случаях рекомендуется даже дополнительная подсветка ступеней. Проступь мимо ступени – вторая по частоте причина травматизма вследствие падения на лестнице.
Первая – проскальзывание опорной ноги. Именно поэтому вся конструкция должны быть защищена от скольжения накладками на ступени лестницы. При изготовлении металлических ступеней рекомендуется использовать пресснастил или просечку. Лестницы, облицованные камнем или керамикой, оснащают алюминиевыми профилями с резиновой вставкой. Не менее важно соблюдение требований по защитным ограждениям. В большинстве случаев наличие дополнительной опоры может предотвратить падение.

А что вы еще можете добавить о пожарных лестницах? Расскажите об этом в комментариях!

У многих зданий и сооружений имеются пожарные лестницы. При этом, в подавляющем большинстве они смонтированы и эксплуатируются с отступлениями от требований ГОСТ. В данной статье рассмотрим подробно, в каких случаях требуется монтаж лестниц, какие технические требования к ним предъявляются и как они должны эксплуатироваться.

Основным нормативным документом, устанавливающим требования является ГОСТ Р 53254-2009 «Техника пожарная. Лестницы пожарные наружные стационарные. Ограждения кровли. Общие технические требования. Методы испытаний».

Пожарные лестницы

Пожарные лестницы бывают двух видов — вертикальные и маршевые.

Вертикальные лестницы требуются для целей тушения пожара и обслуживания здания, а маршевые лестницы к тому же могут использоваться как эвакуационные пути.

Необходимость устройства пожарных лестниц:

Для зданий высотой 10 метров и более от уровня проезда пожарных машин до верха наружной стены (парапета) или до карниза кровли должны предусматриваться выходы на кровлю, в том числе по наружным пожарным лестницам.

Число выходов на кровлю следует выполнять не менее, чем один выход:

• на каждые полные и неполные 100 м длины здания с чердачным покрытием;
• один выход на каждые полные и неполные 1000 м2 площади кровли здания с бесчердачным покрытием для зданий классов Ф1, Ф2, Ф3 и ф4;
• по пожарным лестницам через 200 м по периметру производственных зданий;
• на каждые полные и неполные 40000 м2 кровли производственных зданий (наружные лестницы допускается использовать при условии высоты здания до отметки чистого пола верхнего этажа не более 30 м).

Допускается не предусматривать пожарные лестницы:

• на главном фасаде здания, если ширина здания не превышает 150 м, а со стороны, противоположной главному фасаду, имеется линия противопожарного водопровода;
• для выхода на кровлю одноэтажных зданий с покрытием площадью не более 100 м2

Вертикальные лестницы

Вертикальная лестница — это пожарная лестница, конструктивно состоящая из двух параллельных вертикальных тетив, жестко соединенных поперечными опорными ступенями.

В каких случаях используют вертикальные пожарные лестницы:

• для подъема пожарных на высоту не более 20 метров;
• в местах перепада высот кровли зданий более 1 м, но не более 20 м;

Технические требования:

Пожарные лестницы должны выполняться из негорючих материалов.

При высоте лестницы более 6 м, должно быть предусмотрено ограждение.

Прямоугольные площадки вертикальных лестниц для выхода на кровлю должны иметь длину не менее 0,8 м.

Допускается выполнять нижнюю секцию вертикальной лестницы выдвижной с обеспечением надежной фиксации в рабочем положении.

Ограждения кровли не должны пересекать выход на кровлю с площадок лестниц.

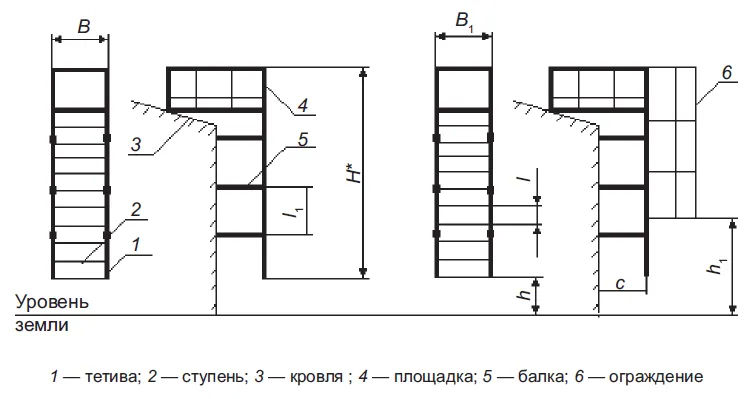

Размеры элементов вертикальных лестниц

Тип лестницы	l, мм (не более)	l1, мм (не более)	h, мм (не более)	h1, мм (не более)	В, мм (не менее)	В1, мм (не менее)	c, мм (не менее)
без ограждения	350	3500	1500	—	600	—	300
с ограждением	350	3500	1500	2500	—	800	300

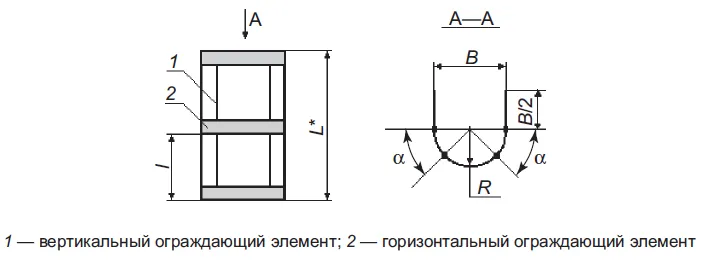

Размеры элементов ограждения вертикальных лестниц

l, мм (не более)	В, мм (не менее)	R, мм (не более)	α
500	800	400	45° — 60°

Маршевые лестницы

Маршевая лестница — это пожарная (эвакуационная) лестница, состоящая из жестко соединенных между собой маршей и площадок.

Маршевые наружные лестницы бывают эвакуационными (3-го типа — наружные открытые) или пожарными типа П2, предназначенными для обеспечения тушения пожара и проведения спасательных работ (с допустимым углом наклона до 80,5º).

Необходимость устройства маршевых пожарных лестниц:

Маршевыми должны быть пожарные лестницы, предназначенные для подъема пожарных на высоту более 20 метров и в местах перепада высоты кровли более 20 метров.

Необходимость устройства эвакуационных лестниц определяется исходя из требуемого количества эвакуационных выходов.

Размещение маршевых лестниц:

Наружные эвакуационные лестницы должны располагаться не ближе 1 м от окон, предпочтительно у глухих (без световых проемов) частей стен класса не ниже К1 с пределом огнестойкости не ниже REI 30.

Технические требования:

Пожарные лестницы (в том числе ступени и площадки) должны выполняться из негорючих материалов.

Направление открывания двери, ведущей из здания на наружную лестницу, не нормируется.

Для маршевых лестниц должны соблюдаться следующие размеры:

• ширина ступени — не менее 0,25 м;
• высота ступени — не более 0,22 м;
• высота ограждений маршей и площадок — не менее 1,2 м;
• ширина лестниц — не менее 0,9 м.

Для эвакуационных лестниц ширину определяют расчетом, исходя из числа людей (по СП 1.13130.2009).

Не допускается выполнять ступени с различной шириной и высотой в пределах одного марша эвакуационной лестницы.

Между маршами лестниц и между поручнями ограждений лестничных маршей следует предусматривать зазор шириной не менее 75 мм (для прокладки пожарных рукавов).

Расстояние от нижней ступени пожарной лестницы до земли выполняется не более шага ступеней в лестничном марше.

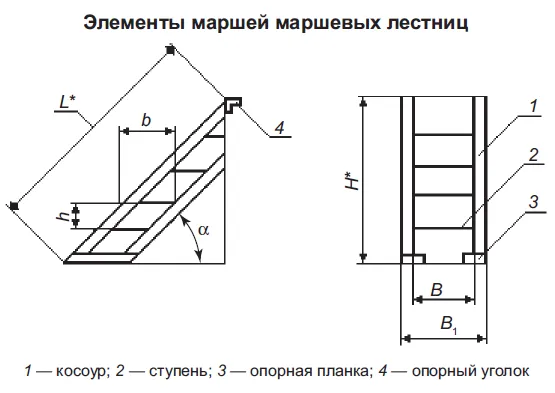

Размеры элементов лестничных маршей в зависимости от угла наклона маршей:

Угол наклона, α	h, мм (не более)	b, мм (не менее)	В, мм (не менее)	В1, мм (не менее)
45° (уклон 1:1)	200	200	500	600
60° (уклон 1:1,7)	300	200	500	600
80,5° (уклон 1:6)	300	200	500	600

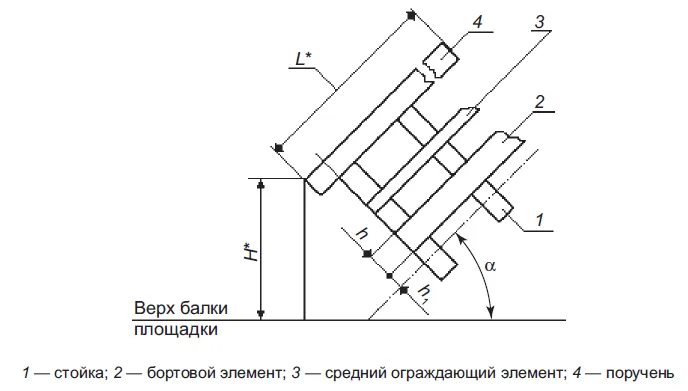

Элементы ограждения лестничного марша

Размеры элементов ограждения лестничных маршей:

Н, мм (не менее)	h, мм (не менее)	h1, мм (не менее)
1000	15	140

*не регламентируется

Высота ограждений лестниц, используемых детьми, должна быть не менее 1,2 м, а в дошкольных учреждениях для детей с нарушением умственного развития — 1,8 или 1,5 м при сплошном ограждении сеткой.

В, мм, не менее — 500

В1, мм, не менее — 600

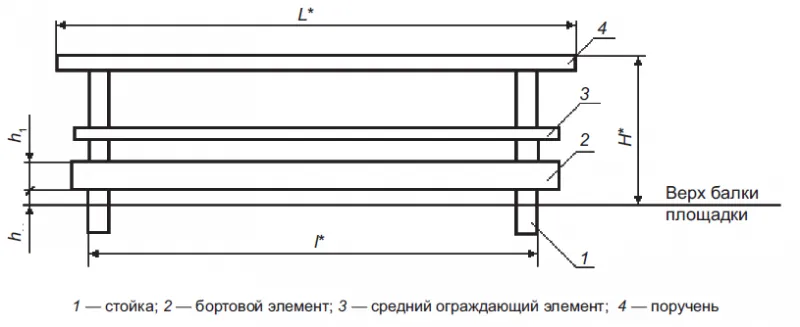

Элементы ограждения площадок

H, мм, не менее — 1000

h, мм, не менее — 15

h1, мм, не менее — 140

Настилы площадок и ступени лестничных маршей выполняют одним из следующих типов:

Сплошные:

Ф — из рифленой стали;

Решетчатые:

Ш — из штампованных элементов;

Р — из полос на ребро и круглой стали;

С — из полос на ребро в одном направлении;

В — из просечно-вытяжной стали.

Для детских дошкольных учреждений настилы площадок допускается изготавливать только сплошными, ступени — типов Ш или В.

Эксплуатация пожарных лестниц

Наружные пожарные лестницы зданий и сооружений должны содержаться в исправном состоянии и не менее одного раза в год необходимо проводить обследование целостности конструкции с составлением акта по результатам проверки.

При приемке в эксплуатацию и далее не реже одного раза в пять лет лестницы должны подвергаться периодическим испытаниям.

В случае обнаружения нарушений целостности конструкции производится их восстановление (ремонт) с последующим проведением испытаний на прочность.

Испытания и ежегодное обследование должны проводить организации, имеющие обученный персонал, аттестованное испытательное оборудование и измерительный инструмент с результатами его поверок.

Ширина лестничного марша в жилом доме снип

Лестничные пролёты. оборудованные в многоквартирном м ногоэтажном доме, должны отвечать двум основным требованиям: во-первых, быть удобными, а во-вторых, безопасными. Требования по проектированию и возведению лестниц в многоэтажных домах с большим количеством квартир регламентируются основным строительным документом СНиП 31_01_2003 «Здания жилые многоквартирные».

Классическая современная лестница в многоквартирном доме

Основные требования к лестницам в многоэтажных домах

В вышеуказанном СНиП п рописаны следующие требования:

1. Наклон и ширина лестничных пролётов. параметры площадок и пандусов, высота проходов по лестницам, величина вертикали, горизонтальной плоскости ступеней, а также высота дверных проёмов обязаны быть таковыми, которые обеспечивают безопасное пользование ими.
2. Марши лестниц, которые оборудованы в многоквартирном доме повышенной этажности (от трёх этажей и выше), должны проектироваться уже от 105 см, а величина максимального уклона лестничного пролёта не должна быть больше чем 1: 1,75.
3. Безопасность пользования лестницей должны обеспечиваться возведением пандусов и поручней. Высота поручней проектируется не ниже чем 90 см. В случае же когда оборудуется внешняя лестница, данный показатель возрастает до 120 см.

Чертеж лестницы в многоквартирном доме

Такие параметры ступеней, как высота и ширина, по всей протяжённости лестничного пролёта должны быть одинаковыми во избежание травм и ушибов при спешной ходьбе по лестнице. Эта особенность объясняется тем, что человек при ходьбе настраивается на определённый ритм и динамику движения, а при разности высот или ширины ступеней данный баланс сбивается, и ходьба по таким ступеням требует от человека дополнительного внимания и концентрации. Единственным исключением, касающимся разности ширины ступеней, являются винтовые лестницы и лестницы с забежными ступенями. В данном случае по объективным техническим причинам ширина ступени на всей её протяжённости не может быть одинаковой. Но здесь действует другой норматив – ширина ступени в центральной её части должна быть не меньше 18 см. Ограждения лестниц в многоквартирных должны быть непрерывными и быть оборудованными перилами.

Пример устройства перил в многоквартирном доме

По техническим требованиям поручни лестничных пролётов в многоквартирных домах не должны деформироваться под воздействием на них нагрузки величиной до 0,3 кН /м.

Основные параметры лестниц

К основным составляющим лестниц в многоквартирном доме (ступеням, пролётам. маршам, ограждениям, поручням, габаритам и т. д .) предъявляются определённые требования, способствующие обеспечению общей безопасности. Рассмотрим основные из них.

Когда производили расчёты параметров при проектировании лестницы и ступеней. то за основу брали усреднённый размер человеческого шага, который составляет около 62 см. Для расчёта высоты ступени (m) и величины её проступи (sz ) используется простая формула:

Вышеуказанная формула даёт возможность произвести расчёт неизвестной величины при наличии данных о второй величине .

Схема устройства ступеней лестницы в многоэтажке

Например, зная высоту ступеней (которая, к слову. также достаточно легко рассчитывается при помощи простой формулы), легко рассчитать размер проступи, и наоборот. На что стоит обратить особое внимание при проектировании степеней? Все они должны обладать абсолютно одинаковыми параметрами. Не допускается даже малейшее отклонение от данного правила. Только при соблюдении этого требования лестница будет отвечать правилам безопасности.

Кроме правильно рассчитанных параметров ступени, очень важно правильно рассчитать угол уклона лестницы. Чрезмерно крутые, как, впрочем и сильно пологие, лестницы будут неудобны для пользования.

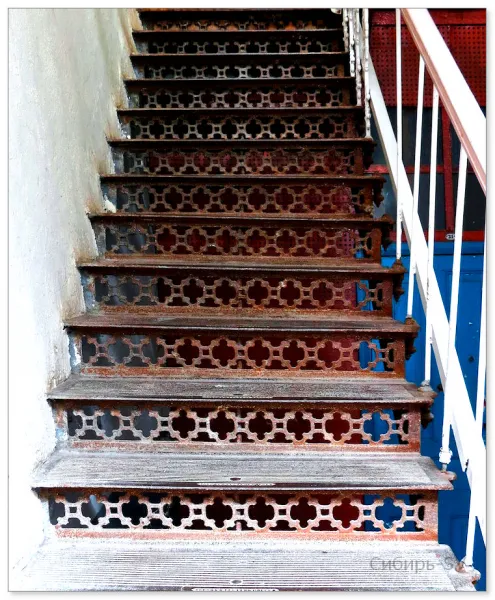

Все ступени должны обладать специальной нескользкой поверхностью, т.е. они не должны быть выполнены из скользкой плитки, либо сверху должны быть покрыты материалом с шероховатой поверхностью.

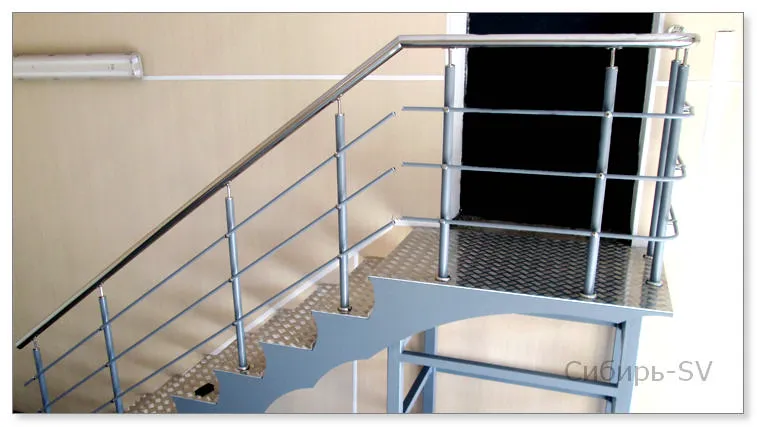

Монтаж специальных шероховатых панелей на ступеньки

Лестничные пролёты

Параметры лестничных пролётов напрямую зависят от числа ступеней, слагающих их. Существуют правила, что в помещениях общего пользования число ступеней в лестничном пролёте не должно быть меньше трёх. одна из которых является верхней фризовой ступенью, вторая – ступенью пролёта. а третья – нижней фризовой. Однако такие варианты в многоквартирных домах практически не встречаются, разве что в случае со ступенями крыльца.

Чаще всего лестничные пролёты состоят из 7–12 ступеней. Максимально допустимое число ступеней – 15, и крайне редко допускаются случаи с 20 ступенями.

При определении полезной ширины лестничных пролётов следует помнить, что под ней понимают ту поверхность, которая может беспрепятственно использоваться человеком для перемещения по лестнице. К ней не относится поверхность, занятая осветительными приборами или перилами.

Для многоквартирных домов без лифта величина полезной ширины лестничного пролёта составляет 140 см, а в домах с лифтом – 120 см.

Лестничные марши

1. Нельзя допустить, чтобы с лестничного марша происходило открывание двери.
2. В лестничные марши ни в коем случае не должны внедряться такие элементы, как электро — или газосчётчик. пожарные щиты и т. д .

Ограждения, поручни и барьеры

Все лестницы и пандус, длина которого превышает 100 см, обязаны быть ограждены барьером или решёткой. высота которых не должна быть меньше 100 см, а расстояние между основными элементами ограждающих конструкций не должно быть меньше 10- 12 см.

Ограждения, как правило, устанавливаются с одной стороны лестничного пролёта. Однако в случае когда ширина ступеней превышает 3 метра, требуется оборудование двустороннего лестничного ограждения. Основное требование к поручням в основном касается безопасности передвижения детей и подростков, а потому они должны быть выполнены с такими параметрами, чтобы исключить возможность скатывания по ним.

Устройство и декор современных поручней в многоквартирном доме

Для удобства передвижения по лестнице детей рекомендуется оборудовать два ряда поручней, расположенных на разных уровнях по высоте. И в заключение ещё раз напоминаем, что лестница является местом повышенной опасности, а потому нельзя допускать передвижение по ней маленьких детей и престарелых людей без сопровождения взрослого здорового человека.

Лестницы. Требования нормативных документов (СНиП)

Требования к конструкциям в строительстве в т.ч. и к лестницам устанавливают «Строительные Нормы и Правила»(СНиП). В специализированной литературе встречается выборка из этих документов актуальная для проектирования лестниц.

Документы полностью вы без труда можете найти через поиск в сети.

Основополагающим является СНиП 21-01-97 «Пожарная безопасность зданий и сооружений». Рекомендуем прочитать его полностью, здесь же приведем особо важные пункты:

6.28. В полу на путях эвакуации не допускаются перепады высот менее 45 см и выступы, за исключением порогов в дверных проемах. В местах перепада высот следует предусматривать лестницы с числом ступеней не менее трех или пандусы с уклоном не более 1:6. При высоте лестниц более 45 см следует предусматривать ограждения с перилами.

На путях эвакуации не допускается устройство винтовых лестниц, лестниц полностью или частично криволинейных в плане, а также забежных и криволинейных

ступеней, ступеней с различной шириной проступи и различной высоты в пределах марша лестницы и лестничной клетки.

6.29. Ширина марша лестницы, предназначенной для эвакуации людей, в том числе расположенной в лестничной клетке, должна быть не менее расчетной или не менее ширины любого эвакуационного выхода (двери) нанее, но, как правило, не менее:

а) 1,35 м — для зданий класса Ф1.1 (детские дошкольные образовательные учреждения, домов престарелых и инвалидов, больницы );

б) 1,2 м — для зданий с числом людей, находящихся на любом этаже, кроме первого, более 200 чел.;

в) 0,7 м — для лестниц,ведущих к одиночным рабочим местам;

г) 0,9 м — для всех остальных случаев.

6.30. Уклон лестниц на путях эвакуации должен быть, как правило, не более 1:1; ширина проступи — как правило, не менее 25 см, а высота ступени — не более 22 см.

Уклон открытых лестниц для прохода к одиночным рабочим местам допускается увеличивать до 2:1.

Допускается уменьшать ширину проступи криволинейных парадных лестниц в узкой части до 22 см; ширину проступи лестниц, ведущих только к помещениям (кроме помещений класса Ф5 категорий А и Б) с общим числом рабочих мест не более 15 чел. — до 12 см. (Ф5 — здания производственного или складского назначения ).

6.31. Ширина лестничных площадок должна быть не менее ширины марша, а перед входами в лифты с распашными дверями — не менее суммы ширины марша и половины ширины двери лифта, но не менее 1,6 м. Промежуточные площадки в прямом марше лестницы должны иметь длину не менее 1 м.

Двери, выходящие на лестничную клетку, в открытом положении не должны уменьшать расчетную ширину лестничных площадок и маршей.[2]

6.32.

В лестничных клетках не допускается размещать трубопроводы с горючими газами и жидкостями, встроенные шкафы, кроме шкафов для коммуникаций и пожарных кранов,открыто проложенные электрические кабели и провода (за исключением электропроводки для слаботочных устройств ) для освещения коридоров и лестничных клеток, предусматривать выходы из грузовых лифтов и грузовых подъемников, а также размещать оборудование, выступающее из плоскости стен на высоте до 2,2 м от поверхности проступей и площадок лестниц.

8.9. Между маршами лестниц и между поручнями ограждений лестничных маршей следует предусматривать зазор шириной в плане в свету не менее 75 мм.

Вторым регламентирующим документом для возведения лестниц будет СНиП 31-02-2001 «Дома жилые одноквартирные».

6.7. В домах высотой два этажа в качестве эвакуационных допускается использовать внутренние открытые лестницы (2-го типа по СНиП21-01 ), а также винтовые лестницы и лестницы с забежными ступенями. Предел огнестойкости и класс пожарной опасности элементов лестницы, а также ее ширина и уклон не регламентируются.

7.3. Высота ограждений лестниц, балконов, лоджий, террас, кровли и в других местах опасных перепадов высоты должна быть достаточной для предупреждения падения и быть не менее 0,9 м.[3]

Ограждения должны быть непрерывными, оборудованы поручнями и рассчитаны на восприятие нагрузок не менее 0,3 кН/м.

Допустимую нагрузку на лестницу определяет СНиП 2.01.07-85 с изменениями 2003 года.

3.10. Несущие элементы перекрытий, покрытий, лестниц и балконов (лоджий) должны быть проверены на сосредоточенную вертикальную нагрузку, приложенную к элементу, в неблагоприятном положении на квадратной площадке со сторонами не более 10 см (при отсутствии других временных нагрузок).

Если в строительном задании на основании технологических решений не предусмотрены более высокие нормативные значения сосредоточенных нагрузок, их следует принимать равными:

а) для перекрытий и лестниц — 1,5 кН (150 кгс);

б) для чердачных перекрытий, покрытий, террас и балконов — 1,0 кН (100 кгс);

в) для покрытий, по которым можно передвигаться только с помощью трапов и мостиков, — 0,5 кH (50 кгс).

Элементы, рассчитанные на возможные при возведении и эксплуатации местные нагрузки от оборудования и транспортных средств, допускается не проверять на указанную сосредоточенную нагрузку.

3.11. Нормативные значения горизонтальных нагрузок на поручни перил лестниц и балконов следует принимать равными:

а) для жилых зданий, дошкольных учреждений, домов отдыха, санаториев, больниц и других лечебных учреждений — 0,3 кН/м (30 кгс/м);

б) для трибун и спортивных залов — 1,5 кН/м (150 кгс/м);

в) для других зданий и помещений при отсутствии специальных требований — 0,8 кН/м (80 кгс/м).

Категория «Сделай сам — своими руками»

Требования к пожарной наружной лестнице

Не секрет, что все здания и сооружения должны быть оснащены запасными путями выхода для экстренной эвакуации людей из строения. При пожаре, взрыве и другой экстренной ситуации спасением может стать наружная пожарная лестница.

Требования к ее конструкции и условиям содержания строго регламентированы действующим законодательством. Например, лестничные пролеты и площадки должны быть сделаны с учетом возможного контакта их материалов с высокими температурами и открытым огнем.

Игнорирование при их строительстве принятых норм может обернуться большим числом жертв при возникновении аварийной ситуации. Говорим об этом подробнее.

Разновидности наружных пожарных лестниц

Итак, государственные стандарты, в частности, ГОСТ Р 53254-2009 регламентируют основные требования к лестницам. Кроме того, обязательны при устройстве наружной пожарной лестницы требования СНиП 21-01-97 (пункт 6).

Различают следующие типы наружных пожарных лестничных конструкций:

• открытые;
• закрытые;
• вертикальные;
• маршевые.

Вертикальные лестницы создают путем соединения ступенями 2-х вертикально закрепленных балок. Такой вид лестниц используют при необходимости подъема человека на высоту до 20 м.

Разновидностью вертикальных конструкций выступают винтовые лестницы. Ступенчатые фрагменты в них сформированы в виде клиньев, смыкающихся узкой стороной с вертикальной опорой (столбом). Однако эти лестницы обладают ограниченной функциональностью, их нельзя использовать для массовой эвакуации.

Более безопасными и удобными считаются маршевые пожарные лестницы, требования к которым предполагают наличие маршей и площадок между ними. Марши представляют собой две параллельные опоры под углом, скрепляемые ступенями. Площадки при них формируют в горизонтальном положении и обязательно оснащают поручнями.

В жилых зданиях маршевые лестницы располагают снаружи. В стандартном варианте конструкция предусматривает создание 1 или 2-х маршей.

Для промышленных объектов требования к лестницам на производстве предусматривают создание трёхмаршевых лестничных конструкций. Иногда число маршей увеличивают до 4 – 5. Необходимость добавления дополнительных элементов обусловлена наличием большого количества этажей в здании и смотровых площадок.

Конструкционные требования

Что касается непосредственного устройства лестниц, то марши лестничных конструкций должны быть сделаны с учетом следующих норм:

• угол наклона маршевого элемента зависит от типа здания, его высоты и условий использования (в эвакуационных лестницах значение угла наклона не может быть более 45 градусов);
• ширина лестницы регулируется расстоянием двух оградительных блоков.

В зависимости от назначения здания может быть сооружена и нестандартная пожарная лестница наружная. Требования СНиП и ППБ к конструкциям лестниц таковы:

• поперечная ступенька в длину должна быть от 900 мм, по ширине – минимум 300 мм, высота ограждения – более 1200 мм;
• лестницы, которыми оборудованы детские учреждения, организации здравоохранения, дома престарелых, предприятия по обслуживанию инвалидов должны иметь марши с минимальной шириной 1350 мм;
• для высотных сооружений, в которых со 2-го этажа предполагается регулярное пребывание большого скопления людей (от 200 человек), марши должны обладать шириной не меньше 1200 мм;
• для сооружений, оборудованных одиночными рабочими местами, требования к лестницам и площадкам обслуживания нестандартны: ширина маршей может быть от 700 до 900 мм;
• ширина межэтажных площадок должна соответствовать размерам маршей, но в длину – от 1 метра.

Основное условие при установке дверей в проем перед лестницей – отсутствие эффекта сужения прохода на площадке и ширины лестничного марша.

Ступенчатые элементы должны иметь решетчатую основу для предотвращения налипания на них снега или грязи.

Здания высотой более 10 м необходимо оснащать лестничными конструкциями с выходом на крышу. Требования к пожарным лестницам на кровлю установлены СНиП 21-01-2007 в пункте 8.3.

Для вертикальных лестниц общей высотой более 6 м должно быть предусмотрено круговое ограждение, чтобы предотвратить падение людей.

Выход на крышу оборудуют специальной площадкой с перилами высотой от 1 метра, расположенными по ее периметру.

Площадка должна находиться на одном уровне с крышей. Однако допустимо небольшое завышение относительно кровли.

Конструкция должна учитывать возможное движение по этой лестнице больших потоков людей. Расчетное значение нагрузки на каждую

ступень лестницы равно 190 кгс. А поручни должны выдерживать боковое давление в 60 кгс.

Материалы для изготовления лестниц

В качестве основного материала требования к приставным лестницам и другим видам лестничных конструкций предлагают использовать металл. Идеальным решением будет нержавеющая сталь.

Если лестница сделана из черного металла, то каждая деталь и участок ступеней, площадок, ограждений должны быть зачищены, прогрунтованы и обработаны антикоррозионным составом. Длина приставной лестницы не может превышать 5 м.

Сварочные швы обрабатывают так, чтобы не оставалось:

• острых углов;
• металлических заусенцев;
• травмоопасных выступов.

Также требования к эвакуационным лестницам касаются крепления наружных элементов: крепежные материалы должны выдерживать повышенные нагрузки. Перед вводом конструкции в эксплуатацию все ее элементы нужно проверить на отсутствие разрывов и трещин. При обнаружении недостатков их нужно немедленно устранить.

Лестничные блоки прикрепляют к балкам или вмуровывают в стены. Такая мера призвана обеспечить износостойкость лестницы, повысить ее прочность и жесткость.

Наружные лестницы в процессе эксплуатации здания необходимо регулярно очищать от налипания снега и грязи и проводить обработку их поверхностей спецсредствами.

Параметры пожарных лестниц по ГОСТу

В постройке лестниц для эвакуации, аварийного выхода, передвижения пожарных важна каждая деталь. Есть правила, согласно которым делают металлические пожарные лестницы. Они описаны в ГОСТе 53254-2009. Полезно будет изучить и разобрать их подробнее.

Строительные нормы

При строительстве обращают внимание не только на ГОСТ, но и на СНиП 21-01-97, поскольку в них перечислены требования к зданиям с точки зрения пожарной безопасности. В частности, говорится, что здание обеспечивают путями эвакуации. Что касается ППБ (правил пожарной безопасности), то в них конкретно не указаны требования к пожарным лестницам. Сообщается лишь о необходимости обеспечения эвакуационными выходами в таком количестве, чтобы можно было быстро покинуть помещение при пожаре.

В СНиП приведена классификация лестниц и лестничных клеток с точки зрения назначения и расположения относительно здания – внутренние в лестничных клетках (1), внутренние открытые (2) и наружные открытые (3). Правила говорят, что уклон маршевой конструкции может составлять не более 6:1 (80,5 °). Размещать пожарные конструкции типа 3 можно только возле глухих стен без окон.

Отдельное внимание уделяется категории Ф 1.1. Это здания, в которых находятся наиболее беспомощные люди – маленькие дети в детских садах, пожилые люди в домах престарелых, инвалиды. В них, согласно СНиП, ширина марша для эвакуации должна составлять минимум 1,35 м. Если в здании на одном этаже, исключая первый, единовременно могут находиться 200 или больше человек, то ширина пожарного марша должна составлять 1,2 м. Подробное устройство наружных лестниц описано в ГОСТе.

Общие технические требования

Параметры пожарной лестницы во многом зависят от ее назначения. Для эвакуационных лестниц требований ГОСТ больше, поскольку по ним спускаются обычные люди без специальной подготовки. Важно обеспечить безопасность и удобство их передвижения.

У маршевых лестниц для эвакуации ступени делают шириной минимум 25 см, а ограждение высотой минимум 1,2 м. Ширина от тетивы до тетивы должна составлять 90 см или больше. Это позволяет эвакуировать людей разного возраста и комплекции.

Маршевые лестницы устанавливают там, где высота подъема составляет больше 20 м. Во всех остальных случаях можно крепить вертикальную лестницу. Если она не превышает 6 м, то ее делают без ограждения, а если высота больше 6 м, то обязательно должно быть ограждение.

Между соседними маршами и участками ограждений на них должен оставаться зазор в 7,5 см или больше. Зазор необходим для протягивания пожарного рукава. Его наличие требует ГОСТ и СНиП (строительный норматив). Площадка пожарной лестницы любого типа должна иметь размер 50 см на 60 см или больше.

Монтажные стыки готовой к использованию конструкции не должны иметь острых краев. Все детали прочно соединяют между собой, а пожарная лестница в целом надежно прикрепляется к стене. ГОСТ запрещает трещины в местах прикрепления несущих элементов. В целом конструкция должна выдерживать специальные испытания. Ступени выдерживают вес в 180 кгс. Если объяснять упрощенно, то это эквивалентно массы в 180 кг, покоящейся в центре ступени.

Рабочие чертежи пожарной лестницы утверждаются заранее, после проверки соответствия ГОСТу. Отдельно для каждой конструкции рассчитывается испытательная нагрузка на балку, площадку и лестничный марш. Для ограждений предусмотрено общее требование – выдерживать 54 кгс, приложенных горизонтально.

Конструкция маршевой наружной лестницы

С большой высоты спускаться сложно, поэтому для строений выше 20 м по ГОСТу устанавливают пожарные лестницы маршевой конструкции. Между маршами у них предусмотрены площадки, на которых можно передохнуть.

Маршевая лестницы предназначена для эвакуации обычных людей, поэтому должна быть оборудована ограждением. Основными элементами конструкции пожарной лестницы являются ступени, косоуры (разновидность тетивы, к которой крепятся ступени), опорная планка и уголок. Требования ГОСТа следующие.

• Угол наклона марша к горизонтали составляет 45 °, 60 ° или 80,5 ° с высотой ступеней 20 см и 30 см (для последних 2-х вариантов).
• Длина ступеней между тетивами (балками) минимум 50 см.
• Ширина ступени 20 см или больше.
• Ширина пожарной лестницы по внешнему краю балок минимум 60 см.
• Высота ограждения 1 м или выше.

Маршевые площадки эвакуационных лестниц для детских садов, интернатов и других дошкольных учреждений делают из сплошного рифленого металла. Ступени делают из решетчатых штампованных или просечно-вытяжных листов.

Расстояние от последней ступени до земли должно быть не больше высоты ступени, чтобы можно было легко сойти. ГОСТ разрешает сделать самую нижнюю секцию выдвижной. В этом случае она должна выдвигаться без заедания и надежно фиксироваться.

Особенности вертикальной лестницы

Снаружи различных сооружений высотой меньше 20 м устанавливают вертикальные лестницы для пожарных и ремонтных нужд. Требования ГОСТа к пожарным лестницам, расположенным строго вертикально, проще, поскольку их конструкция незамысловата.

• Высота ступеней не более 35 см.
• Ширина лестничного полотна без ограждения минимум 60 см, а с ограждением минимум 80 см.
• Расстояние от последней ступени до земли не более 1,5м.

Такие параметры выбраны по усредненным антропометрическим показателям, чтобы подниматься и спускаться было удобно человеку любой комплекции и роста. Допустимо отклонение от стандартов ГОСТ на 5%, но не больше. Если вертикальная наружная лестница с ограждением, то его высота может составлять 1 м. Поручни, как говорит ГОСТ, должны заканчиваться не выше, чем 2,5 м от поверхности земли.[/stextbox]

Если вертикальная лестница выходит на кровлю, то делают площадку. Ее длина составляет минимум 80 см. На кровле зачастую присутствует ограждение. Оно не должно пересекать площадку, затрудняя переход спасателей, пожарных, сотрудников ремонтных служб.

Ступени вертикальных пожарных лестниц, точно так же, как маршевых, делают из рифленого металла, который не позволяет подошве скользить. На ступенях по ГОСТу должны быть отверстия, поэтому используют решетчатые или просечные листы. Зимой это не дает скапливаться снегу. На таких ступенях не задерживается мусор и свободно стекает вода, им не страшно обледенение.

Ограждения

Ограждение снижает риск свалиться вниз, и выполняется чаще всего в форме вытянутых дуг, приваренных к балкам. Во время спуска человек чувствует себя в безопасности, и даже если у него закружится голова, он сможет опереться на поручни.

Высота ограждения составляет обычно 1 м.

Поскольку пожарные работы могут вестись и на крыше, в ГОСТе 53254-2009 указывают требования к ограждению крыши. Его высота над кровлей должна быть минимум 60 см. Если установлен парапет, то ограждение можно сделать ниже. От 60 см отнимают высоту парапета и получают требуемое значение.

Материалы производства

Пожарные лестницы делают металлическими или бетонными. Допускается применение других негорючих материалов, которые не выделяют токсичные вещества при нагревании. СНиП и ГОСТ запрещают использовать для строительства деревянные элементы.

Поскольку лестница из металла, ее грунтуют и покрывают защитным слоем краски. Класс покрытия должен быть V или выше, согласно ГОСТу о лакокрасочных покрытиях 9.032-74. Не допускается окрашивание в различные цвета и оттенки, размеры включений могут быть не более 2 мм. Применяют также оцинкованные пожарные изделия, которые отличаются высокой устойчивостью к ржавлению.

Крепежные элементы (анкерные болты, опоры, уголки) должны быть прочными, обеспечивать надежное соединение.

Металлическую конструкцию собирают из секций, каждая длиной максимум 3 м. Сварку выполняют профессионалы, поскольку сварочные швы являются слабым местом, и должны быть сделаны с особой тщательностью. Сварные швы зачищают и шлифуют. На готовой конструкции не должно быть следов коррозии и окалины.

Требования к пожарным лестницам по ГОСТ Р 53254-2009

При строительстве многоэтажных зданий, домов и сооружений необходимо предусматривать специальные пути, обеспечивающие выход людей в безопасное место при возникновении пожаров и других чрезвычайных ситуаций. Одним из средств эвакуации и доступа на кровлю являются наружные пожарные лестницы. Требования к их производству, монтажу, эксплуатации установлены в госстандартах, в частности, в ГОСТ Р 53254-2009.

Разновидности конструкций

Изготавливаются две разновидности лестниц:

Маршевые, считающиеся самыми безопасными, могут использоваться для спуска и подъёма на большую высоту, от 20 м. Устанавливаются и в местах перепада высоты крыши более 20 м. Предназначены для массовой эвакуации людей и доступа пожарных к месту возгорания. Состоят из чередующихся маршей и площадок.

Вертикальные конструкции используются при тушении пожара и подъёма обслуживающего персонала на крышу. Они состоят из двух продольных параллельных тетив из металла, жёстко соединённых поперечными ступенями. Устанавливаются на зданиях высотой от 10 до 20 метров и в местах перепада высоты крыши от одного до 20 м. На высоте более 6 м имеют ограждающую конструкцию, предотвращающую падение.

Требования к установке эвакуационных конструкций

Государственные стандарты, в которых указаны основные положения по местам установки пожарных лестниц:

• ГОСТ Р 53254-2009 «Техника пожарная. Лестницы пожарные наружные стационарные. Ограждения кровли»;
• СНиП 2.01.02-85 «Противопожарные нормы».

У зданий высотой более 10 м (от уровня земли до парапета или карниза) предусматриваются выходы на кровлю по конструкциям, смонтированным на наружной стене.

Жилые дома, административно-бытовые и общественные здания, имеющие чердачные покрытия, на каждые 100 метров длины должны иметь выход на крышу. Здания с бесчердачными покрытиями — один выход на каждые 1000 квадратных метров покрытия.

Склады и производственные здания оборудуются пожарными лестницами через каждые 200 м периметра или чаще.

В местах, где перепад высоты крыши более одного метра, обязательно должны быть установлены лестницы.

Допускается не устанавливать конструкции для эвакуации на главном фасаде здания, если:

• ширина здания не более 150 м,
• со стороны, противоположной главному фасаду, установлена линия противопожарного водопровода.

Если здание одноэтажное и имеет площадь менее 100 кв.м, оно может не иметь выход на кровлю.

Компания «СТК Конструкция» изготавливает эвакуационные конструкции по ТУ 5262-002-92716048-2012 в соответствии с ГОСТ Р 53254-2009, ГОСТ 23118-2012, ГОСТ 23120-78, о чём свидетельствует сертификат соответствия. Производство ведётся в заводских условиях. Для обеспечения долговечности и прочности соединений сварку проводим на специальном оборудовании.

Наши лестницы выполнены из негорючих материалов и надёжно защищены от коррозии.

Монтаж, размещение конструкций выполняется по СНиП 3.03.01-87, ГОСТ 23118 и Проекту Свода Правил «Системы противопожарной защиты. Эвакуационные пути и выходы».

Требования к сварным швам установлены в ГОСТ 5264 и СНиП 3.03.01-87. На их поверхности недопустимо наличие ржавчины и окалины. Также не допускаются острые выступы, кромки, заусенцы на стыках элементов конструкции.

Класс защитного покрытия по ГОСТ 9.032 должен быть не ниже пятого. Остальные требования к защите от коррозии — по этому же стандарту и СНиП 2.03.11-85.

Эвакуационные сооружения должны надёжно крепиться к стене здания и обеспечивать требуемую прочность и жёсткость во время приёмочных испытаний и за всё время эксплуатации.

Предъявляются особые требования и к материалу изготовления настилов площадок, ступеней — он должен обеспечивать прочное сцепление подошвы с основанием, чтобы во время движения человек не поскользнулся, не травмировался и не упал с высоты.

Вертикальные конструкции, расположенные на высоте более 6 метров, изготавливаются с ограждением. Оно состоит из полукруглых дуг, приваренных к тетивам. В этом своеобразном тоннеле из жёстких металлических прутков намного безопаснее опускаться и подниматься на высоту.

Предъявляются следующие требования к размерам:

• Минимальная ширина лестницы — не менее 0,6 метров.
• Расстояние от земли до верхней ступеньки — не менее 1,5 метров. Допускается нижнюю секцию сделать выдвижной, если в рабочем состоянии обеспечивается её надёжная фиксация.
• Площадки для выхода на кровлю выполняются длиной 0,8 м и более. Она должна быть огорожена перилами, располагаться вровень с кровлей или чуть выше.

Размеры элементов вертикальных лестниц

h, мм (не более)	1500	1500
h1, мм (не более)	—	2500
l, мм (не более)	350	350
l1, мм (не более)	3500	3500
B, мм (не менее)	600	—
B1, мм (не менее)	—	800
с, мм, (не менее)	300	300

Элементы ограждения вертикальных лестниц и их размеры

К эвакуационным конструкциям этого типа предъявляются следующие требования:

• ширина ступени — 0,25 м и более;
• высота ступени — 0,22 м и менее;
• высота ограждений лестницы — 1,2 м и более;
• зазор между маршами и поручнями — 75 мм и более;
• уклон лестниц не более 1:1;
• расстояние лестницы от оконных проёмов — 1 м и более.

Для удобства передвижения не разрешается устанавливать ступени с разной высотой, шириной. Рекомендуется в одном марше делать нечётное число ступеней, так как при подъёме или спуске человеку удобнее делать первый и последний шаг с одной и той же ноги. Оптимально, когда все марши не отличаются друг от друга длиной и количеством ступеней.

Требования к ширине лестницы зависят от вида здания и числа людей:

• Лечебные учреждения, клубы, кинотеатры, здания с количеством человек более 200 на наиболее населённом этаже — 1,35 м и более.
• Остальные общественные здания, здания кинотеатров и клубов, ведущие в помещения, не предназначенные для зрителей и посетителей, здания лечебных учреждений, ведущие в места, где не бывает пациентов — 1,2 м и более.
• Для других зданий — 0,9 м и более.

Дверь выхода из здания на лестницу может открываться в любую сторону, наружу или внутрь.

Марши

45°	200	500	600	200
60° и 80.5°	200	500	600	300

Элементы площадок лестниц маршевых и вертикальных

500	600
* — размеры не регламентируются.

Элементы ограждения площадок

15	140	1000
* — размеры не регламентируются.

Виды настилов площадок и ступеней лестниц

Сплошные	Рифлёная сталь	Ф
Решётчатые	Штампованные элементы	Ш
Круглая сталь и полосы на ребро	Р
Полосы на ребро(в одном направлении)	С
Просечно-вытяжная сталь	В

После монтажа, при вводе объекта в эксплуатацию, все наружные пожарные лестницы подвергаются испытаниям. Несущие элементы конструкций должны выдерживать рабочие нагрузки, величина которых приведена в ГОСТ Р 53254-2009. Далее минимум один раз в 5 лет проводятся периодические испытания.

В период эксплуатации конструкции для эвакуации нужно поддерживать в исправном состоянии. Раз в год, можно чаще, необходимо проводить внешний осмотр на отсутствие повреждений, следов коррозии. По результатам проверки составляется акт.

После того, как обнаружены какие-либо повреждения, нужно провести ремонт и внеплановое испытание на прочность.

Ежегодное обследование, испытание проводятся организациями, имеющими в штате специально обученный персонал, поверенные измерительные инструменты и аттестованное оборудование.

Компания «СТК Конструкция» предлагает купить пожарные лестницы ГОСТ 53 254-2009. Мы производим все виды пожарных и эвакуационных конструкций в заводских условиях на современном оборудовании и гарантируем (при правильном монтаже) прохождение приёмочных и последующих периодических испытаний.

Требования к пожарным лестницам

В соответствии с Федеральным законом от 22 июля 2008 года № 123-ФЗ «Технический регламент о требованиях пожарной безопасности», в зависимости от назначения лестницы делятся на пожарные и эвакуационные.

Эвакуационные лестницы — лестницы, предназначенные для эвакуации людей из зданий, сооружений и строений при пожаре.

Пожарные лестницы — лестницы, предназначенные для обеспечения тушения пожара и проведения аварийно-спасательных работ.

К пожарным и эвакуационным лестницам предъявляются разные требования. В этой статье мы рассмотрим требования нормативных документов, которые применяются к пожарным лестницам. О требованиях к эвакуационным лестницам Вы можете почитать в статье Требования к эвакуационным лестницам

Максимальная высота подъема не более 6 м.п.

Максимальная высота подъема не более 20 м.п.

Максимальная высота подъема не ограничена

Основные требования к размерам пожарных лестниц приведены в НПБ 245-2001 (скачать pdf) и ГОСТ 5325-2009 (скачать pdf)

Ниже приведены основные выдержки из этих документов

П1-1	350	3500	1500	—	600	—	300
П1-2	350	3500	1500	2500	—	800	300

Ниже мы приводим выдержки из нормативных документов, регламентирующих размеры и расположение пожарных лестниц. Внимательно изучив приведенные ниже выдержки, Вы без труда найдете ответы на следующие вопросы:

-На какие здания нужно устанавливать пожарные лестницы;

-Какие пожарные лестницы должны быть установлены на здании;

-Сколько лестниц необходимо установить;

-На каком расстоянии друг от друга должны устанавливаться лестницы;

п.8.3. Для зданий высотой 10 м и более до карниза кровли или верха наружной стены (парапета) и с площадью кровли более 100 м2 следует предусматривать выходы (возможность подъема) на кровлю из лестничных клеток непосредственно или через чердак, за исключением теплого, либо по лестницам 3-го типа или по наружным пожарным лестницам.

Число выходов на кровлю и их расположение следует предусматривать в зависимости от размеров кровли из расчета не менее одного выхода на каждые полные и неполные 100 м длины здания с чердачным покрытием и не менее чем один выход на каждые полные и неполные м2 площади кровли здания с бесчердачным покрытием.

При отсутствии в здании лестничных клеток и лестниц 3-го типа (например, в одноэтажных зданиях класса Ф 5) для подъема на кровлю следует предусматривать пожарные лестницы, располагаемые по периметру здания не реже, чем через 200 м.

Допускается не предусматривать пожарные лестницы на главном фасаде здания, если ширина здания не превышает 150 м, а со стороны, противоположной главному фасаду, имеется линия противопожарного водопровода.

п.8.4. В чердаках зданий, кроме зданий класса Ф1.4, следует предусматривать выходы на кровлю, оборудованные стационарными лестницами, через двери, люки или окна размерами не менее 0,6х0,8 м.

Выходы из лестничных клеток на кровлю или чердак следует предусматривать по лестничным маршам с площадками перед выходом, через противопожарные двери 2-го типа размерами не менее 0,75х1,5м. Указанные марши и площадки могут быть стальными, должны иметь уклон не более 2:1 и ширину не менее 0,9 м.

В зданиях классов Ф1, Ф2, Ф3 и Ф4 высотой до 15 м допускается устройство выходов на чердак или кровлю из лестничных клеток через противопожарные люки 2-го типа с размерами 0,6х0,8 м по закрепленным стальным стремянкам.

п.8.7. В местах перепада высот кровель (в том числе для подъема на кровлю светоаэрационных фонарей) более 1 м, как правило, следует предусматривать пожарные лестницы. Не предусматриваются пожарные лестницы на перепаде высот кровель более 10 м, если каждый участок кровли площадью более 100м2 имеет собственный выход на кровлю, отвечающий требованиям 8.3 и 8.4, или высота нижнего участка кровли, определяемая по 8.

3, не превышает 10 м. 8.8 Для подъема на высоту от 10 до 20 м и в местах перепада высот кровель от 1 до 20 м следует применять пожарные лестницы типа П1, для подъема на высоту более 20 м и в местах перепада высот более 20 м – пожарные лестницы типа П2. Пожарные лестницы должны выполняться из негорючих материалов, располагаться не ближе 1 м от окон и должны быть рассчитаны на их использование пожарными подразделениями.

Федеральный закон от 22 июля 2008 года № 123-ФЗ «Технический регламент о требованиях пожарной безопасности»

Статья 90. Обеспечение деятельности пожарных подразделений

п.1.2 Для зданий, сооружений и строений должно быть обеспечено устройство наружных пожарных лестниц и других средств подъема личного состава подразделений пожарной охраны и пожарной техники на этажи и на кровлю зданий, сооружений и строений;

п.2. В зданиях, сооружениях и строениях высотой 10 и более метров от отметки поверхности проезда пожарных машин до карниза кровли или верха наружной стены (парапета) должны предусматриваться выходы на кровлю с лестничных клеток непосредственно или через чердак либо по лестницам 3-го типа или по наружным пожарным лестницам.

п.3.

Число выходов на кровлю (но не менее чем один выход) и их расположение следует предусматривать в зависимости от класса функциональной пожарной опасности и размеров здания, сооружения и строения: 1) на каждые полные и неполные 100 метров длины здания, сооружения и строения с чердачным покрытием и не менее чем один выход на каждые полные и неполные 1000 квадратных метров площади кровли здания, сооружения и строения с бесчердачным покрытием для зданий классов Ф1, Ф2, Ф3 и Ф4; 2) по пожарным лестницам через каждые 200 метров по периметру зданий, сооружений и строений класса Ф5.

п.4. Допускается не предусматривать: 1) пожарные лестницы на главном фасаде здания, сооружения и строения, если ширина здания, сооружения и строения не превышает 150 метров, а со стороны, противоположной главному фасаду, имеется противопожарный водопровод; 2) выход на кровлю одноэтажных зданий, сооружений и строений, имеющую покрытие площадью не более 100

квадратных метров.

п.5. На чердаках зданий, сооружений и строений, за исключением зданий класса Ф1.4, следует предусматривать выходы на кровлю, оборудованные стационарными лестницами, через двери, люки или окна размером не менее 0,6×0,8 метра.

п.10. В местах перепада высоты кровли (в том числе для подъема на кровлю светоаэрационных фонарей) более 1 метра следует предусматривать пожарные лестницы.

п.11. Допускается не предусматривать пожарные лестницы при перепаде высоты кровли более 10 метров, если каждый

участок кровли площадью более 100 квадратных метров имеет собственный выход на кровлю или высота нижнего участка кровли не превышает 10 метров.

п.12. Для подъема на высоту от 10 до 20 метров и в местах перепада высоты кровли от 1 до 20 метров следует применять пожарные лестницы типа П1, для подъема на высоту более 20 метров и в местах перепада высоты кровли более 20 метров — пожарные лестницы типа П2.

п.13. Пожарные лестницы изготавливаются из негорючих материалов, располагаются не ближе 1 метра от окон и должны иметь конструктивное исполнение, обеспечивающее возможность передвижения личного состава подразделений пожарной охраны в боевой одежде и с дополнительным снаряжением.

п.14. Между маршами лестниц и между поручнями ограждений лестничных маршей следует предусматривать зазор шириной не менее 75 миллиметров.

Как правильно рассчитать лестницу в доме?

Рассчитать лестницу в доме можно следующим образом:

1. Измерьте высоту потолков в помещении, где будет расположена лестница, и рассчитайте количество ступеней. Стандартная высота ступени лестницы — от 15 до 20 см. При этом необходимо учитывать, что с увеличением количества ступеней комфортный угол наклона лестницы становится меньше, а высота подъема на каждой ступени уменьшается.

2. Определите ширину ступеней и пролетов лестницы. Ширина ступеней должна быть не менее 25-30 см, а ширина пролетов — не менее 80 см. Также необходимо учитывать место, где будет размещена лестница и ее функциональность. Например, для входа на чердак или в кабинет достаточно небольшой лестницы, а для доступа на второй этаж большого дома необходимо выбирать лестницу с большими пролетами и широкими ступенями.

3. Рассчитайте угол наклона лестницы. Оптимальный угол наклона лестницы — от 30 до 45 градусов. Если лестница будет использоваться для подъема на чердак или на второй этаж, можно выбрать менее крутой угол наклона, но в этом случае пролеты лестницы должны быть длиннее.

4. Выберите тип лестницы. Существует несколько типов лестниц: прямая, винтовая, маршевая, комбинированная и др. Каждый тип имеет свои особенности и может быть выбран в зависимости от конкретных требований и пожеланий.

5. Учитывайте место установки лестницы. Необходимо учитывать размеры помещения, куда будет устанавливаться лестница, и не забывать о том, что лестница должна соответствовать функциональности помещения. Также необходимо учитывать наличие перепадов высот в помещении, наличие дверей и окон, чтобы лестница была удобной и безопасной в использовании.

Важно учитывать все эти параметры, чтобы лестница была безопасной, удобной и соответствовала всем требованиям. Если у вас возникают сложности в расчете лестницы, рекомендуется об

Шаг ступени: шаг ступени — это расстояние между передними краями двух последовательных ступеней. Он должен быть равномерным на всем протяжении лестницы. Шаг ступени обычно составляет от 25 до 30 см, но может быть настроен на индивидуальные потребности и предпочтения.

Высота подъема: высота подъема — это расстояние от верхней поверхности одной ступени до нижней поверхности следующей ступени. Он также должен быть равномерным на всем протяжении лестницы. Обычно высота подъема составляет от 15 до 20 см, но может быть настроена на индивидуальные потребности и предпочтения.

Ширина лестницы: ширина лестницы — это расстояние между боковыми ограждениями лестницы. Он должен быть достаточно широким для комфортного прохождения, но не слишком широким, чтобы не занимать слишком много места. Обычно ширина лестницы составляет от 80 до 120 см, в зависимости от назначения лестницы.

Количество ступеней: количество ступеней зависит от высоты, на которую лестница должна подниматься. Количество ступеней может быть рассчитано путем деления высоты на высоту подъема. Например, если высота подъема составляет 20 см, а высота, на которую лестница должна подниматься, равна 2,5 м, то количество ступеней будет равно 12,5, что можно округлить до 13.

Угол наклона: угол наклона лестницы должен быть комфортным для подъема и спуска. Обычно угол наклона составляет от 30 до 45 градусов.

Дополнительные элементы: помимо основных элементов лестницы, таких как ступени, подступенки и боковые ограждения, могут потребоваться и дополнительные элементы, такие как поручни, подступеночная доска, крепления и прочее.

Важно также учитывать правила строительных норм и правил, а также местные нормативы при проектировании и строительстве лестницы.
