Какой же дачный домок без своего собственного кованого мангала с уютной крышей? Этот неотъемлемый элемент хозяйства привлекает всю семью летом и весной для приятных посиделок и вкусных шашлыков. А ведь не обязательно даже приобретать готовый – его можно изготовить самостоятельно, руководствуясь этими подробными указаниями!

Особенности и преимущества

Начать стоит с того, почему мангал с крышкой лучше кирпичного – компактность. Не нужно строить огромную станцию посреди двора. Небольшой мобильный мангал с крышей и печкой почти не занимает места и стоит меньше!

Стоит учесть, что мангал под навесом и с крышкой – разные вещи. Первый имеет стационарную конструкцию, его невозможно перенести. Второй же, в случае необходимости, может быть перенесен. А если добавить колеса, то есть можно будет транспортировать вообще без усилий.

Сделать мангал с крышей из металла сможет каждый, кто умеет работать со сварочным аппаратом и болгаркой. Причем на это уйдет не более суток, если есть необходимый материал и инструмент.

Материалы и инструменты

Итак, чтобы сделать мангал под крышей подготовьте:

1. Профильные трубы или металлические уголки и диаметром 4 сантиметра.
2. Стальные листы для сборки навеса.
3. Емкость для мангала. Купить ее можно отдельно в магазинах, вроде «Все для барбекю» или сварить самостоятельно из стального листа.
4. Сварочный аппарат и углошлифовальная машинка.

Изготовление своими руками

Габариты

Естественно, перед изготовлением необходимо составить чертёж с указанием всех размерностей. Габариты подбирайте индивидуально – под вас, но за основу можно взять готовые проекты.

Обычная высота – 1 метр. Это устоявшийся стандарт, который подойдет для людей любого роста. Ширина емкости подбирается под шампуры. Обычно она не превышает 30 сантиметров. Если планируете готовить на барбекюшной решетке, то ее высота составляет 25 сантиметров.

Крышка возвышается над емкостью на 100 сантиметров. Ниже опускать ее не стоит, так как дым будет идти прямо в лицо.

Разработка чертежей

Итак, мангал под крышей изготавливается в соответствии с разработанным чертежом. Он необходим не только для создания плана работы, но и для расчета необходимого материала.

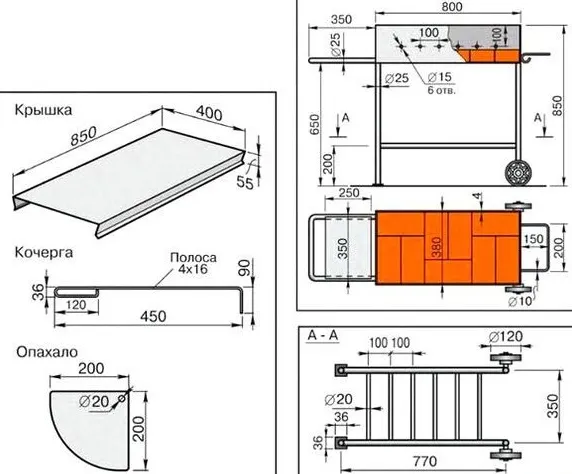

Для начала рассчитайте размеры емкости и крышки. Тут стоит учесть, сколько шашлыка вы обычно готовите, и какие шампуры (решетки) используете. Вот чертеж с основными размерами.

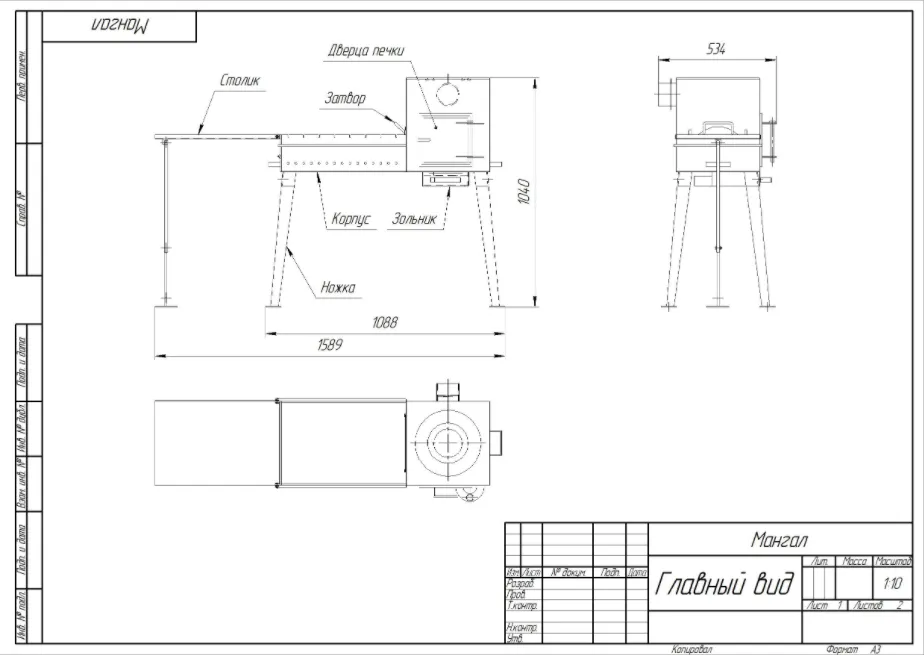

Если вас интересует мангал с жаровней и печкой под казан, можете воспользоваться этой схемой. Вне зависимости от конструкции, можно использовать обычный стальной лист.

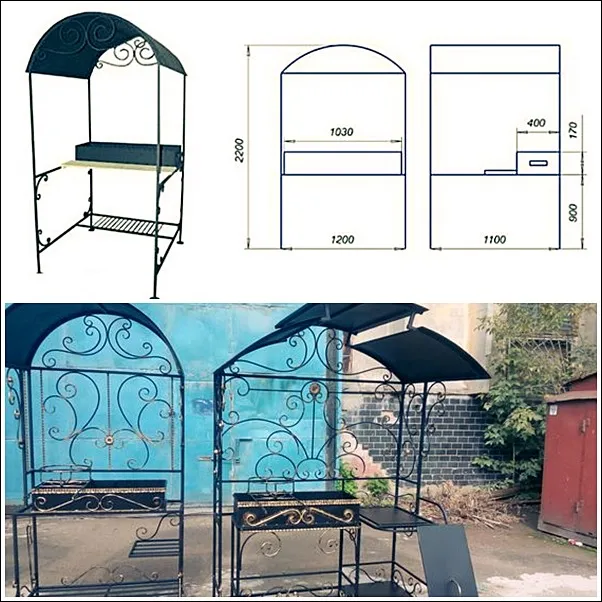

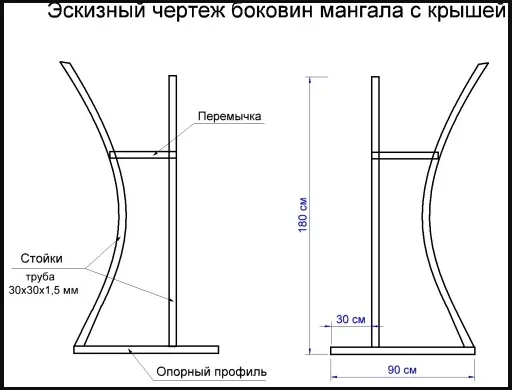

Что касается крыши, то проще всего сделать отдельные боковушки. Для их изготовления, можно воспользоваться этим чертежом. Они подойдут для емкостей любого размера и имеют усредненный размер. Размер крыши над мангалом берется из периметра верхних граней боковушек.

Она создается также из обычного стального листа.

Инструкция по сборке

1. После составления чертежа, можно переходить к изготовлению. Для начала нарежьте все материалы в размер. Затем уже необходимо приступать к сборке.
2. Сначала необходимо выбрать тип крыши для мангала. Материал для нее должен быть огнестойким. Популярный профильный настил для этих целей лучше не использовать. Полимерное покрытие со временем начнет гореть. Лучше всего подойдет обычный стальной лист, можно из нержавейки, но не оцинковки – покрытие быстро слезет.
3. Что касается формы: двускатная и односкатная до сих пор остаются наиболее удобными. Их легко собрать, они эффективно уводят дым, а не направляют вам в лицо.
4. Сам каркас лучше изготавливать из тонкой профильной трубы. Она достаточно легкая в работе, но при этом прочная.
5. Сначала изготавливаются боковушки. Придать изгиб им можно, если простучать через газовый баллон (обязательно пустой!), постепенно придавая форму дуги. Между собой их нужно соединить вверху и внизу профилем, чтобы повысить жесткость.
6. К нижним перекладинам приваривается или прикручивается болтами нижняя полка. Ее часто используют для хранения шампуров, жидкостей для розжига или дров.
7. На высоте 1 метр от земли приваривается жаровня с печкой. Обратите внимание, чтобы она была выставлена по уровню, без завала. Кованый мангал с крышей из металла, со временем, может наклоняться, что приведет к разрыву сварочных швов.
8. В последнюю очередь необходимо приварить крышу. Если вы воспользовались вышеуказанным чертежом боковушек, то там заранее заложен угол наклона опорного профиля в 30 градусов. Этого достаточно, чтобы направлять дым вверх, а не в лицо. Достаточно просто приварить стальной лист. Навес для мангала из листа должен крепиться сплошным швом.
9. Когда все сварено, остается завершающая работа. Необходимо зачистить ржавчину со всех частей. Делать это заранее бессмысленно, так как коррозия проявится заново.
10. Сначала протрите все поверхности сухой тряпкой, чтобы не было влаги. Затем снимите любые проявления ржавчины и грязи с помощью наждачной бумаги. Можно использовать болгарку с зачистным кругом.
11. Обратите внимание, наждачка должна быть крупной (100-200 грит), чтобы остались характерные бороздки – это улучшит сцепление с краской.

Если для крыши вы использовали оцинкованный лист – его шкурить не нужно!

Для покрытия воспользуйтесь обычной мангальной акриловой краской. Она продается в банках и аэрозолях. Рекомендуется брать второй вариант, так как толстый слой и подтеки краски не нужны. Если мангальная зона изготовлена из металла с вороненым покрытием — красить ее не нужно.

Если вы собираете мангал с навесом для дачи – необходима термостойкая эмаль. Так как на дачи вы не сможете постоянно следить за сохранностью металла, лучше перестраховаться. Эмаль намного гуще, ложится толстым слоем и менее подвержена временному износу.

https://youtu.be/dlsfXVGvG4g

Готовые модели, фотогалерея

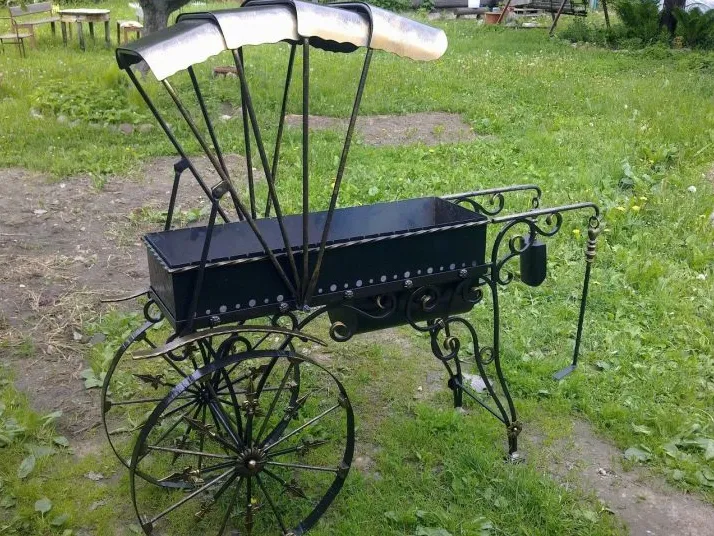

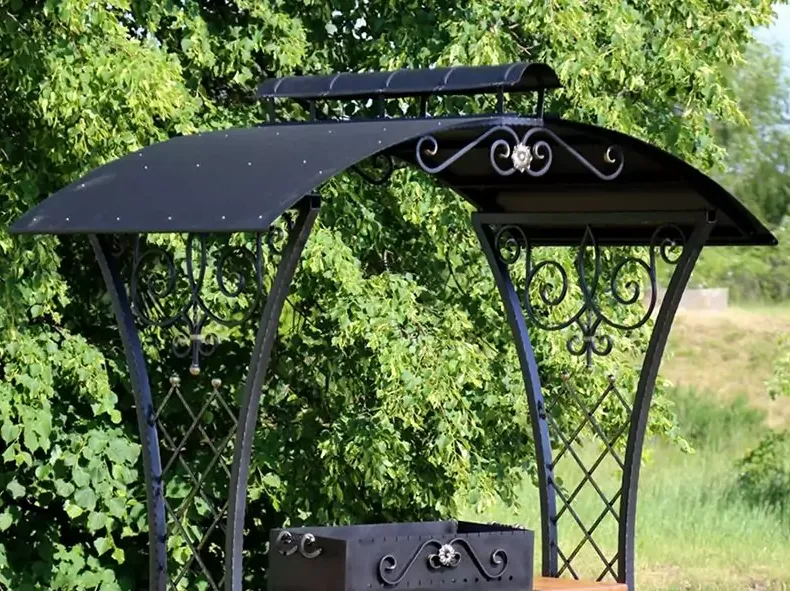

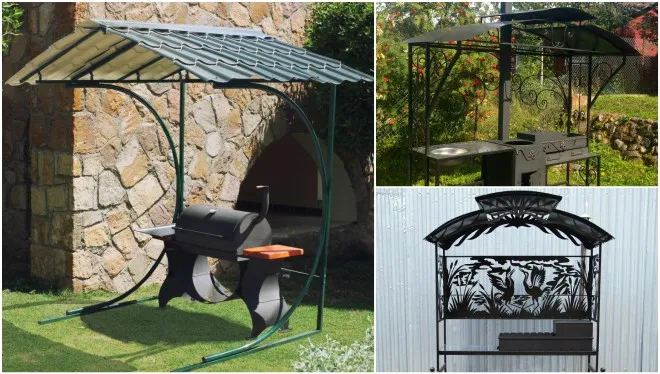

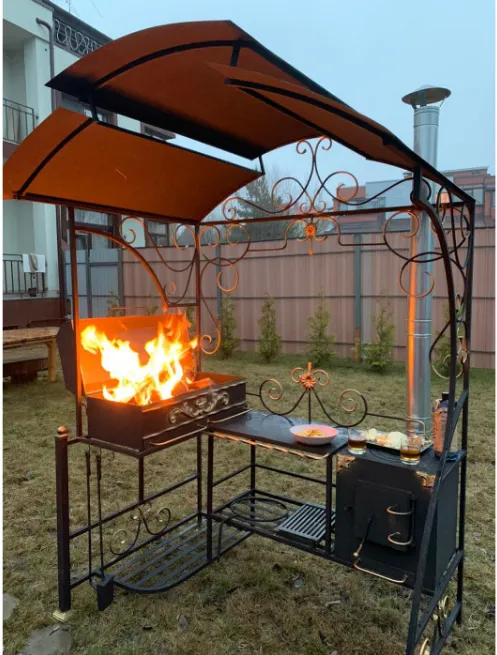

Ниже вы можете посмотреть красивые фотографии мангалов. Здесь вы можете найти интересную идеи для создания собственной зоны барбекю.
