Создаем мангал с печкой для казана из металла своими руками: чертежи для барбекю с казаном

Воплотите свои кулинарные идеи с созданием мангала с печкой для казана из металла своими руками! Вас ждут чертежи и подробная инструкция по созданию барбекю с казаном. Погрузитесь в процесс и насладитесь вкусом приготовленных блюд на своем уникальном мангале.

Мангал с печкой под казан изготавливают из разных материалов, но самый популярный — металл. С помощью такой конструкции можно готовить два блюда одновременно. Сделать мангал можно своими руками, руководствуясь пошаговой инструкцией в этой статье.

• Фото разнообразных изделий
• Инструкция по изготовлению
• 4 чертежа мангалов для резки на станке
• Заключение

Фото разнообразных изделий

Перед тем как мы приступим, предлагаю посмотреть фотографии изделий, которые можно изготовить. Нет предела фантазии авторов: можно сделать самые разнообразные конструкции на любой вкус и сложность. Прикиньте свои силы и реальные потребности, только после этого стоит закупать материал.

Инструкция по изготовлению

Наш мангал с печкой для казана будет относительно простым. При желании опытные мастера смогут самостоятельно украсить его дополнительными “фишками” и даже сделать мангалу крышу. Либо все-таки обратиться к профессионалам и заказать мангал на заказ.

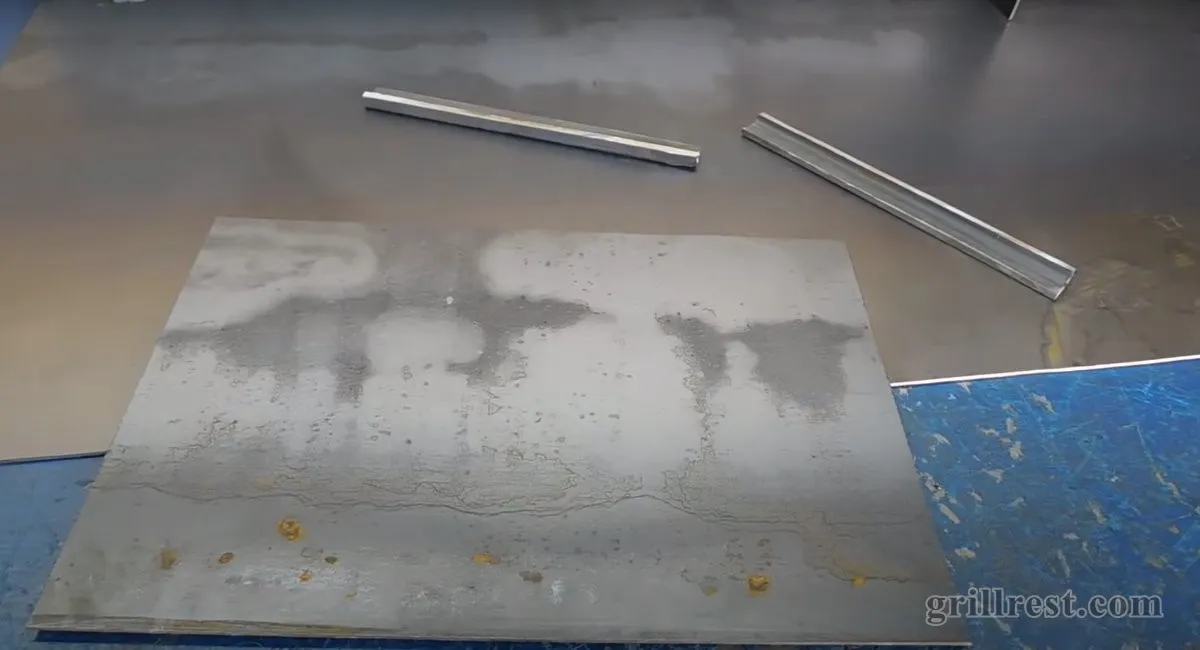

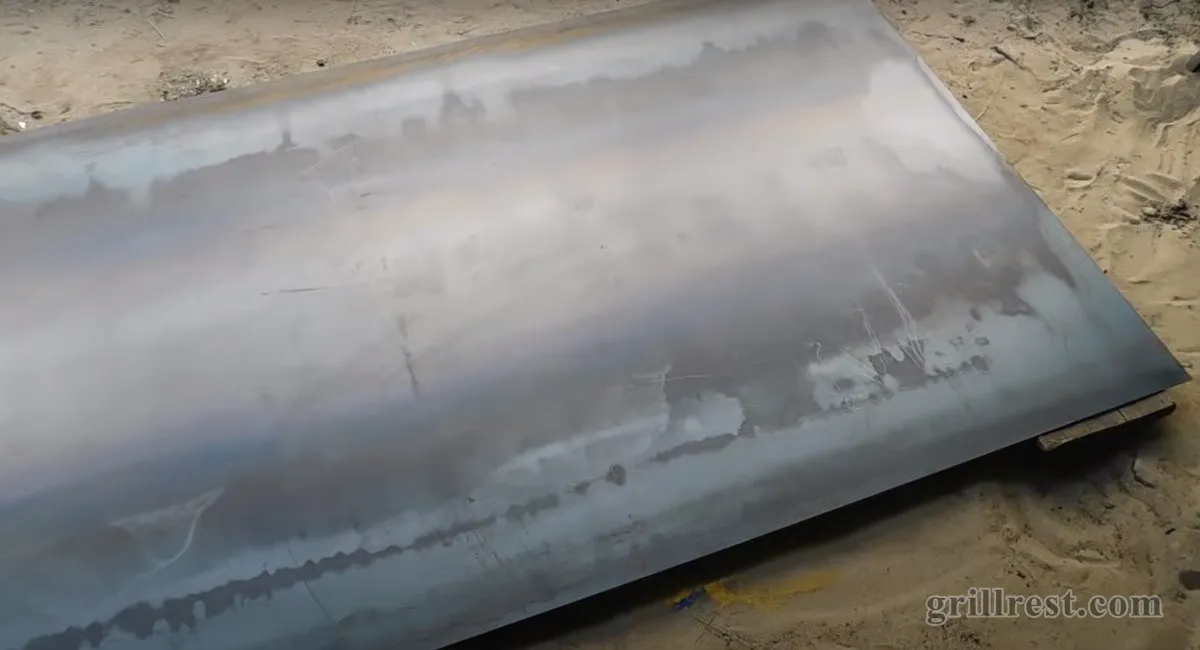

Приступим. Нам понадобится лист металла толщиной 2 мм.

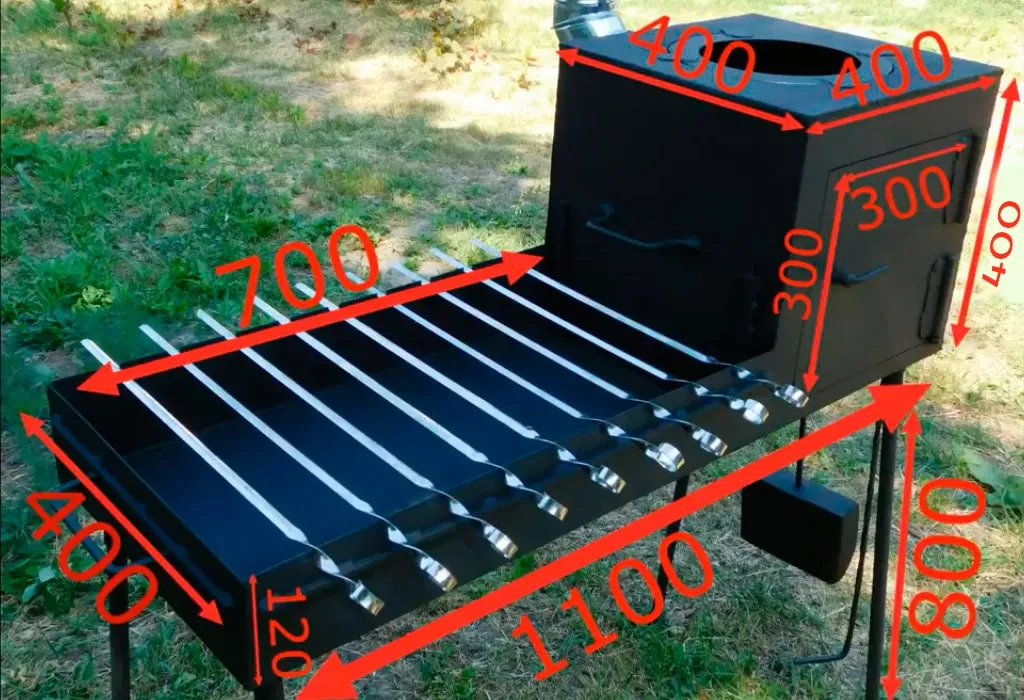

Размеры указаны на картинке ниже.

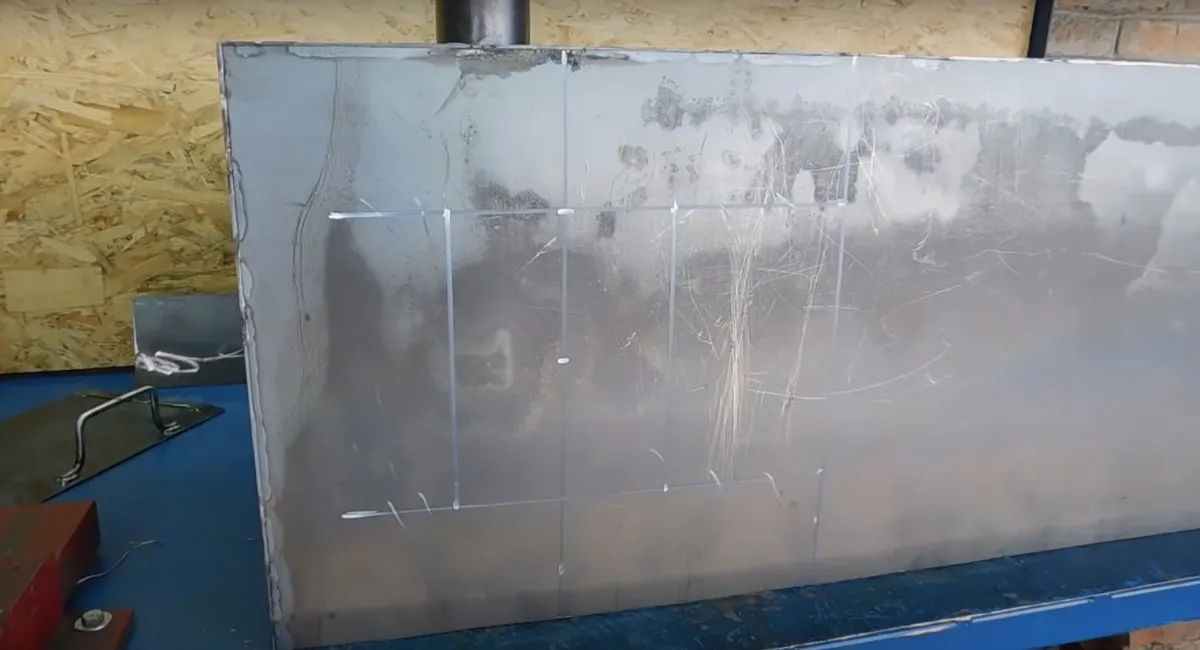

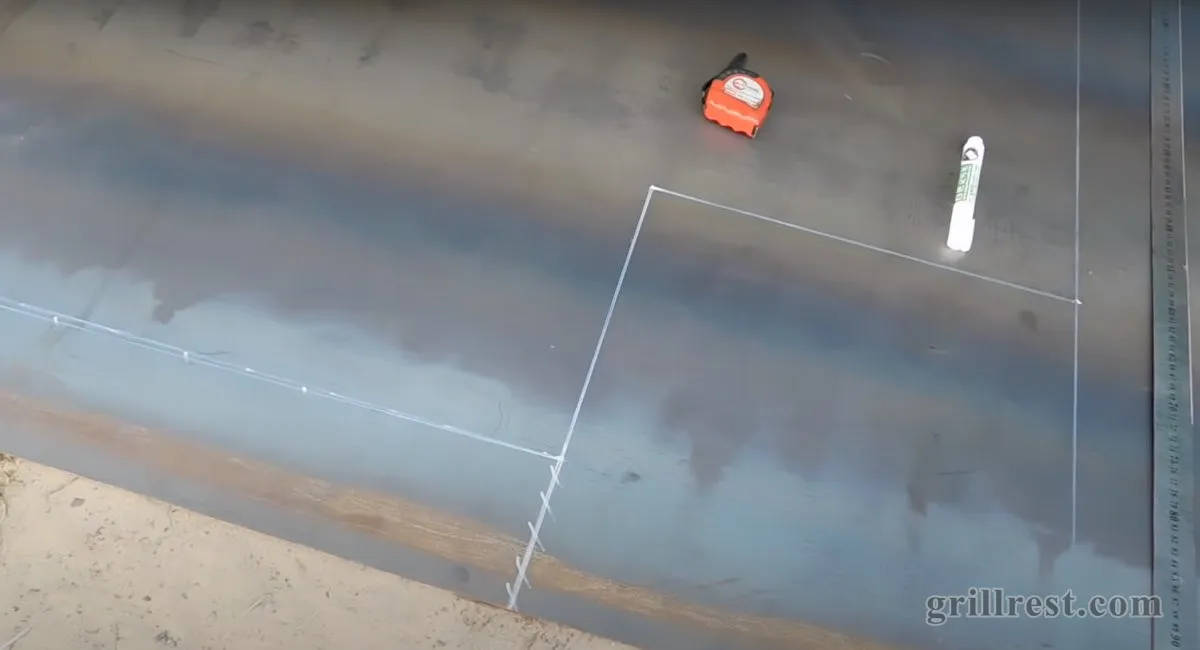

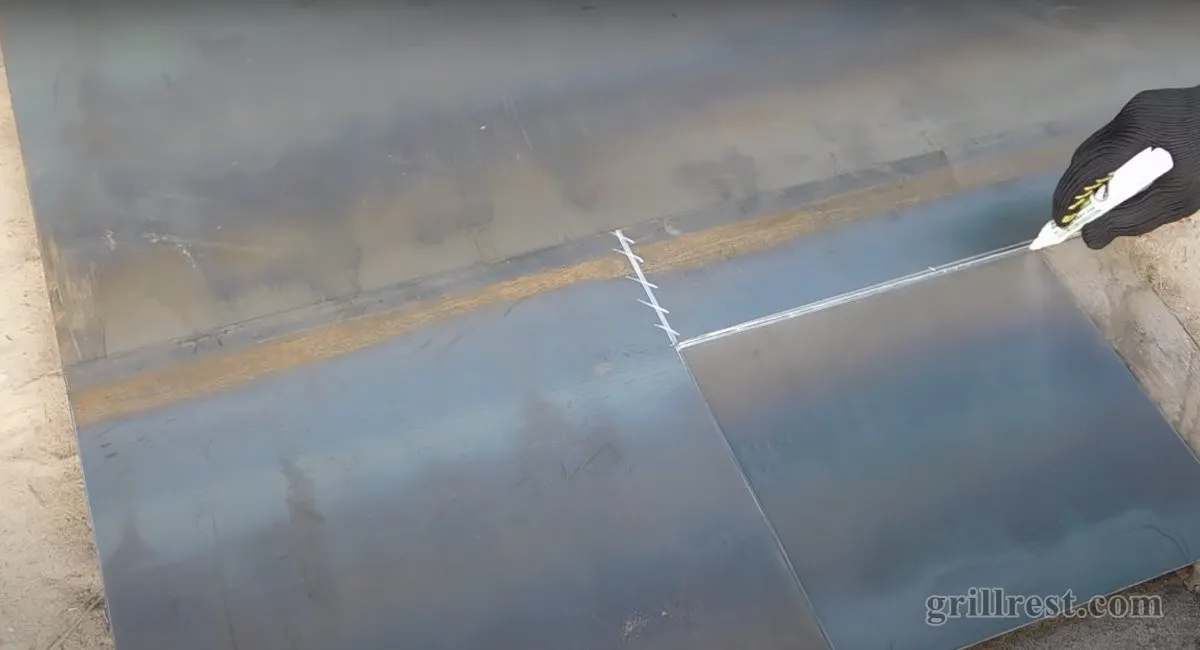

Приступим к разметке заготовки по ним.

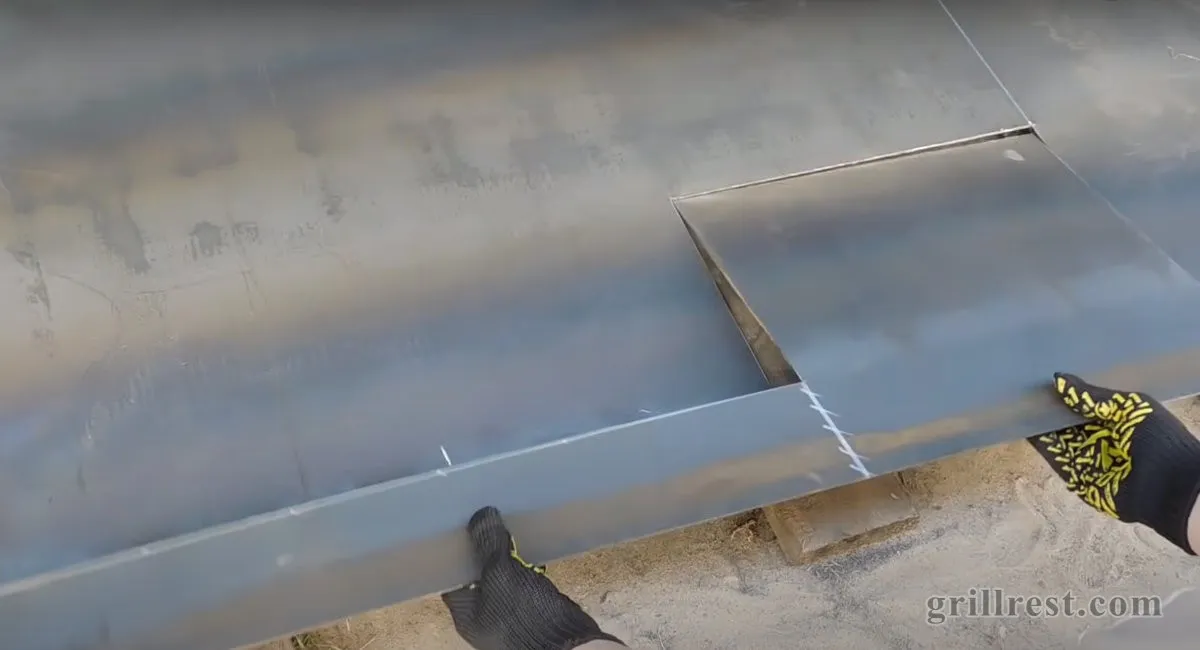

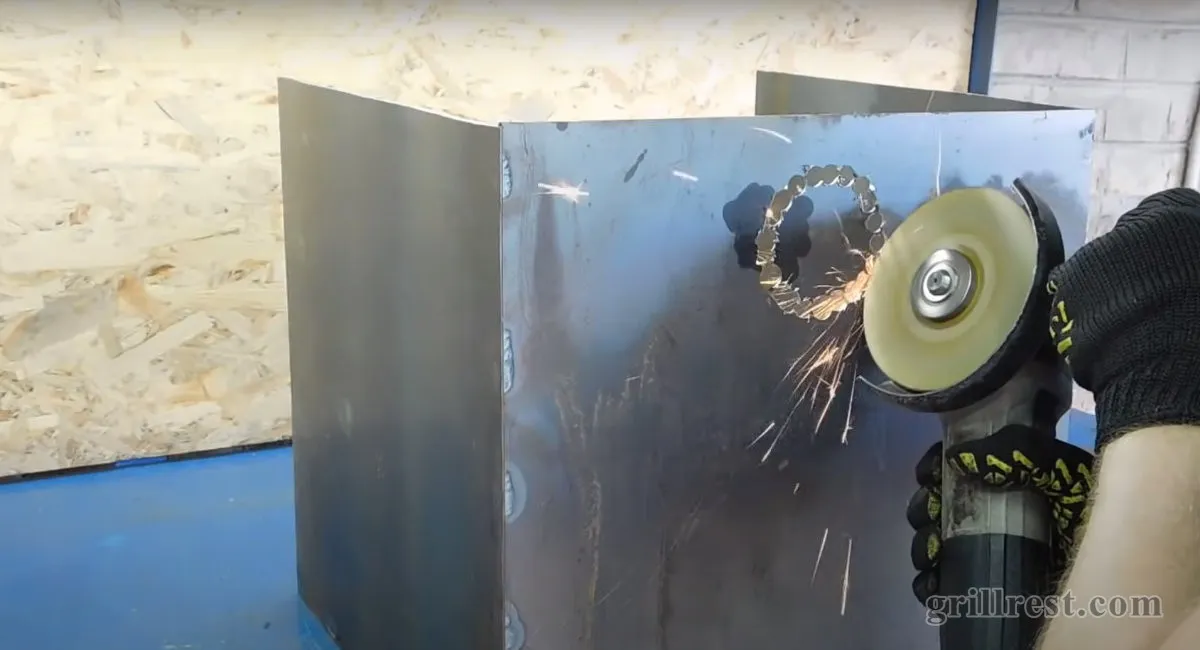

Вырежем болгаркой одну из стенок.

Используем эту деталь как лекало, которое остаётся только обвести маркером.

Вырежем ещё две детали.

Для соблюдения строгих углов — угольник в помощь.

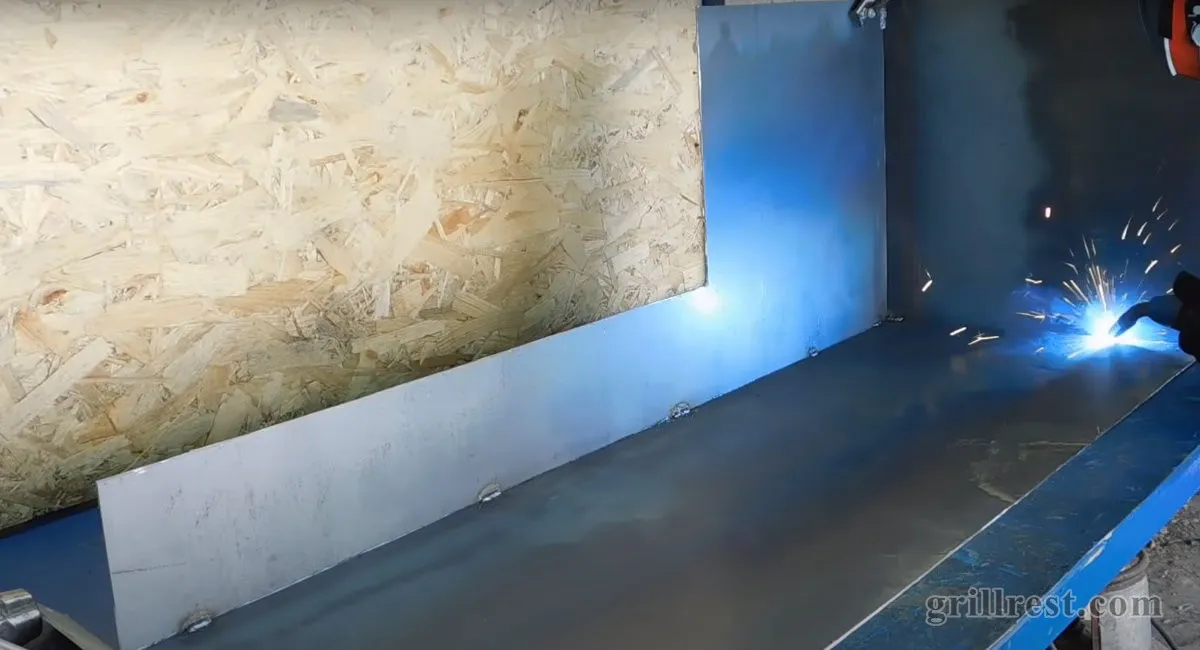

Теперь можно сваривать вырезанные элементы. По ходу процесса изготовления вырезать квадрат, приварить с правой стороны.

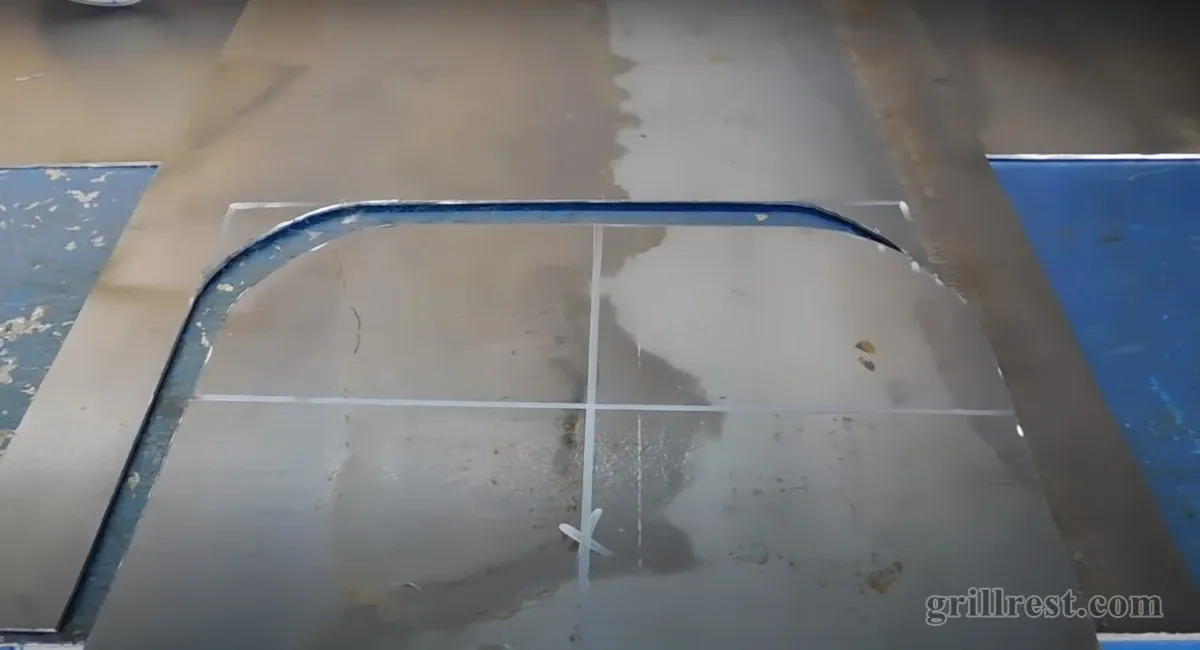

Разметим ещё один квадрат в виде арки, вырежем, приварим.

Два подрезанных уголка и деталь, которая будет выполнять роль дверцы.

Читайте также: Инструкция по изготовлению мангала из автомобильных дисков

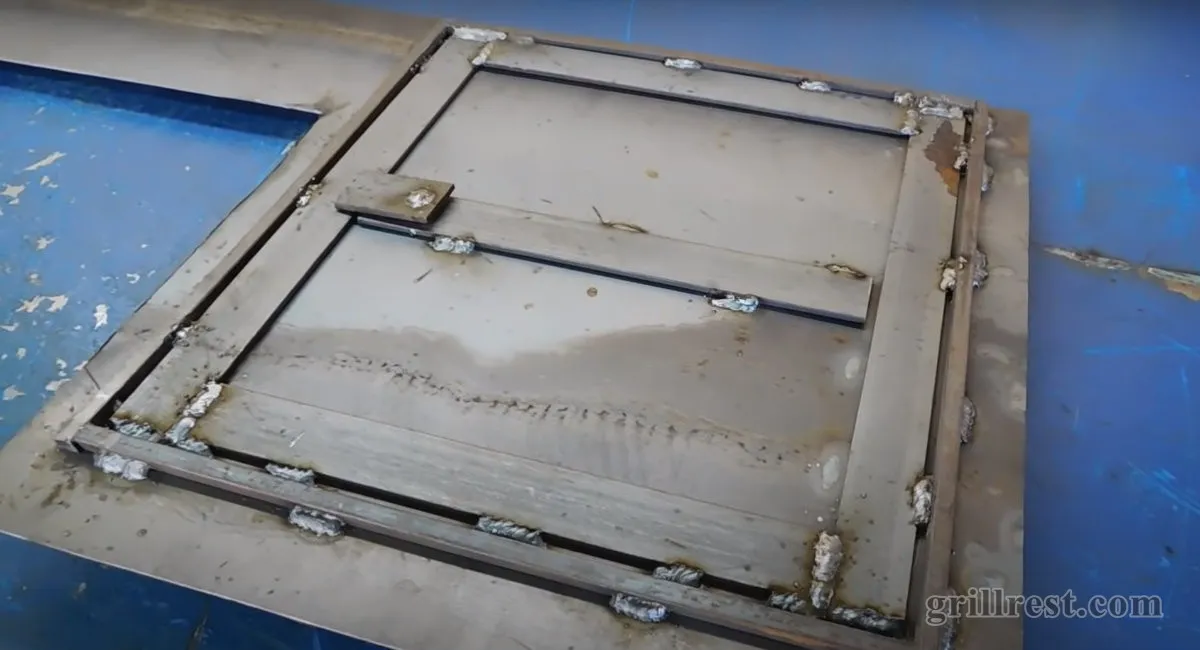

Дверка выглядит так:

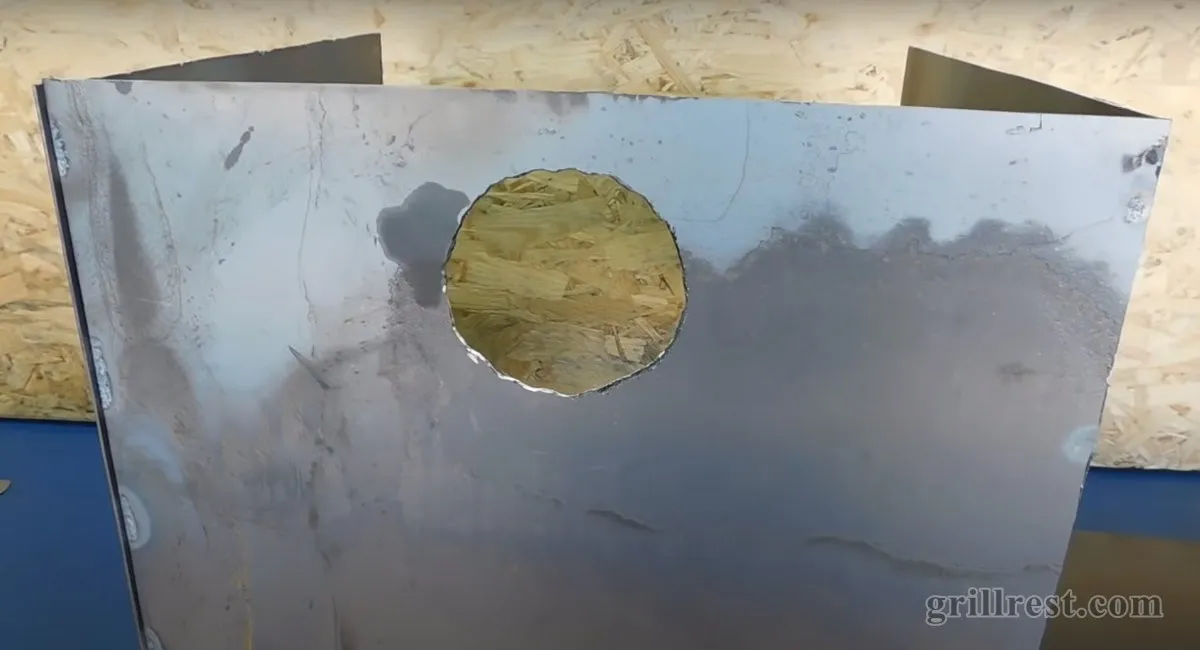

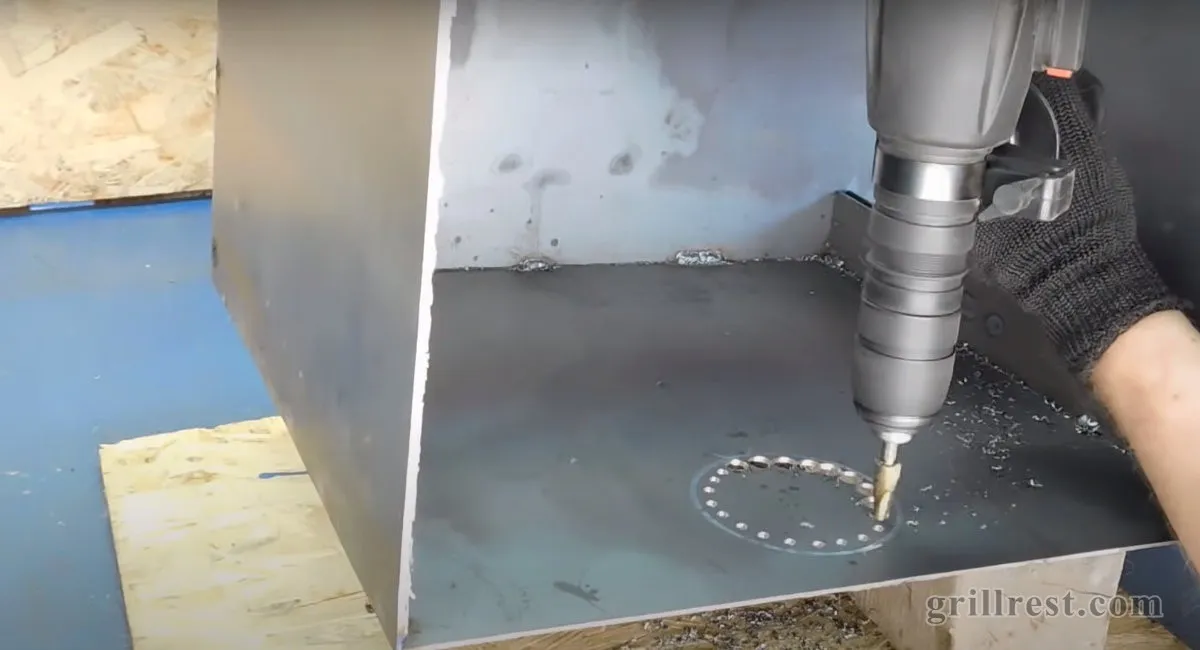

Необходимо вырезать отверстия по кругу.

Далее режем болгаркой.

Должно получиться обычное отверстие.

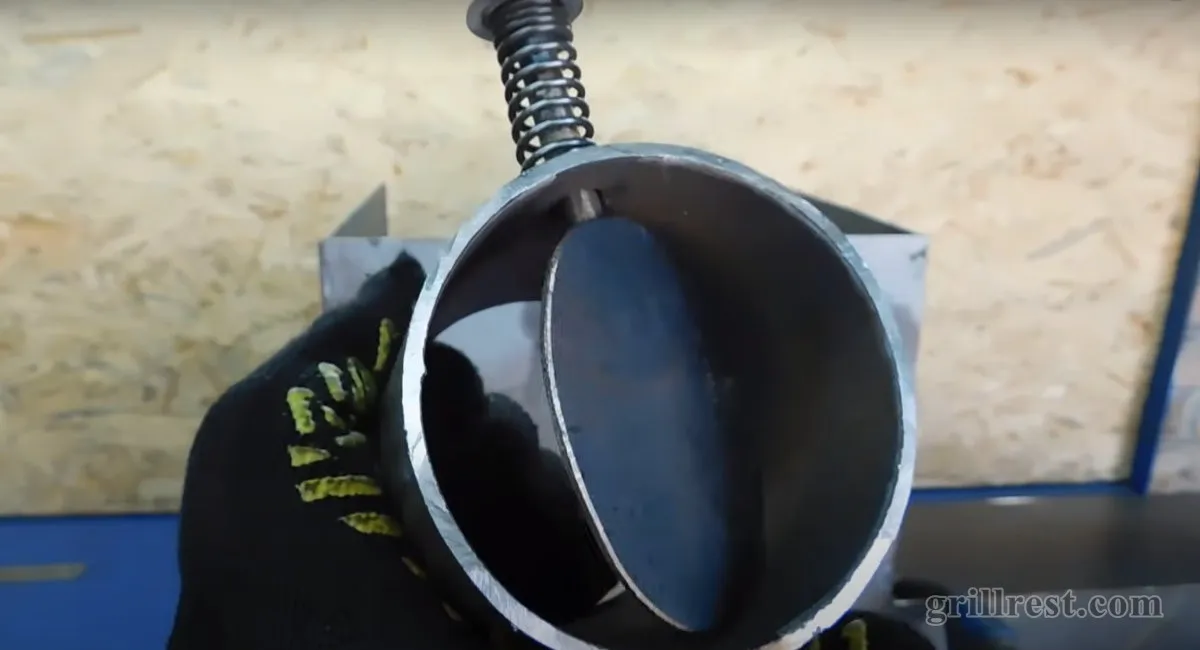

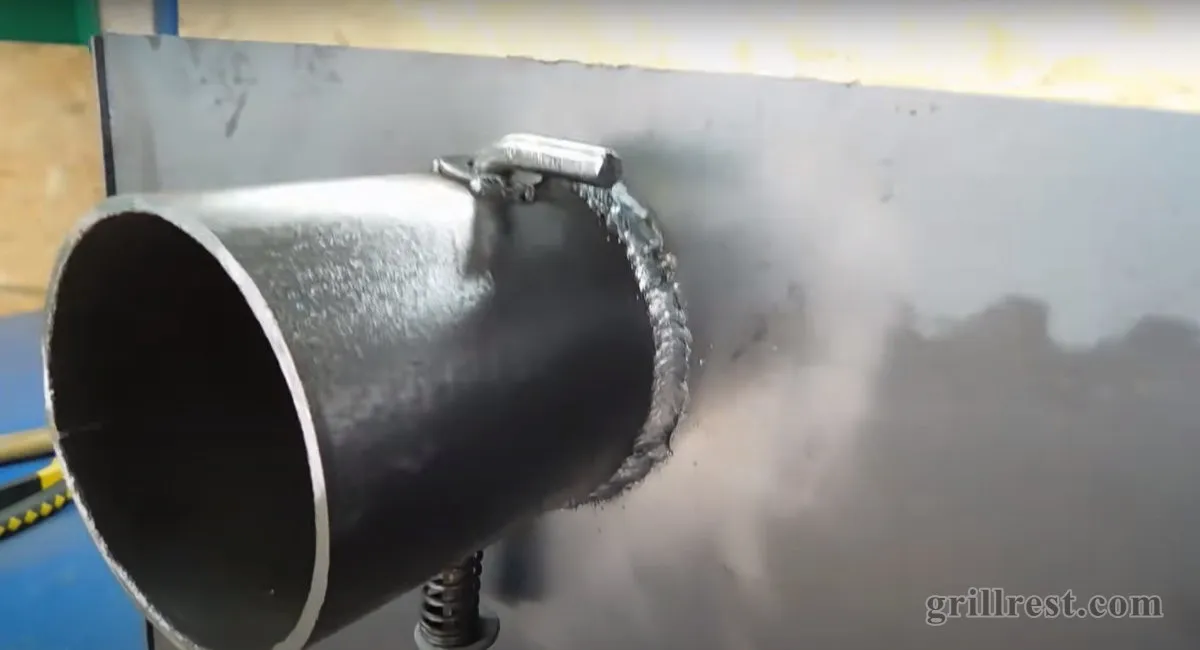

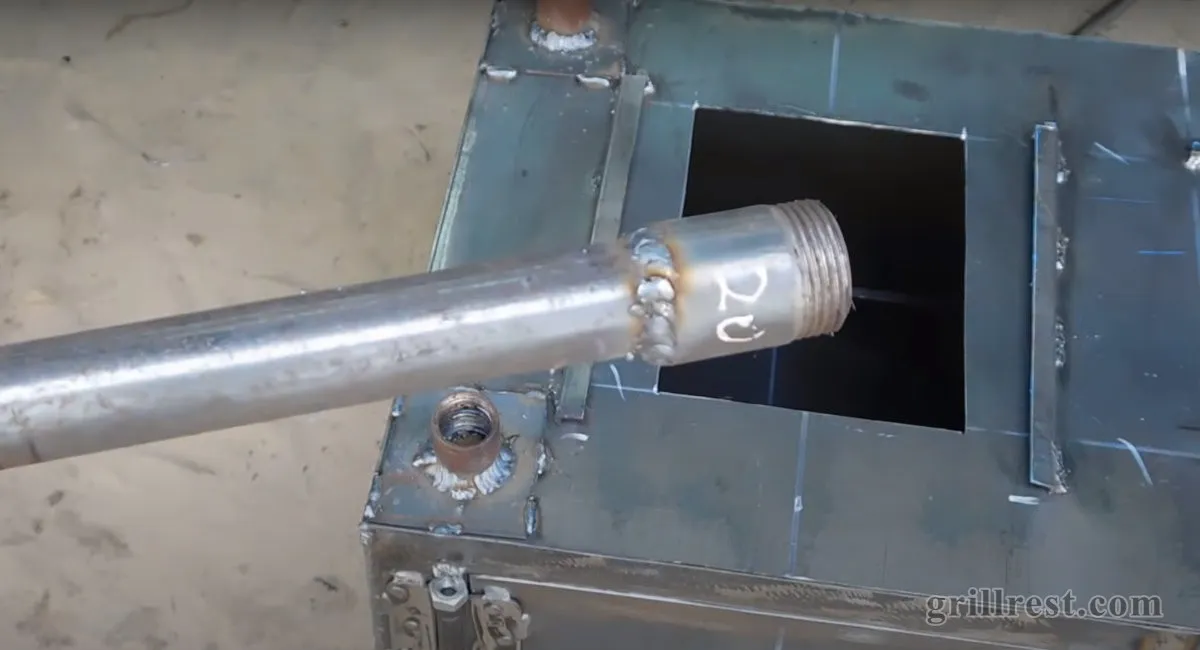

Отрезок трубы с регулировкой горения в виде заслонки не будет лишним дополнением к этой конструкции.

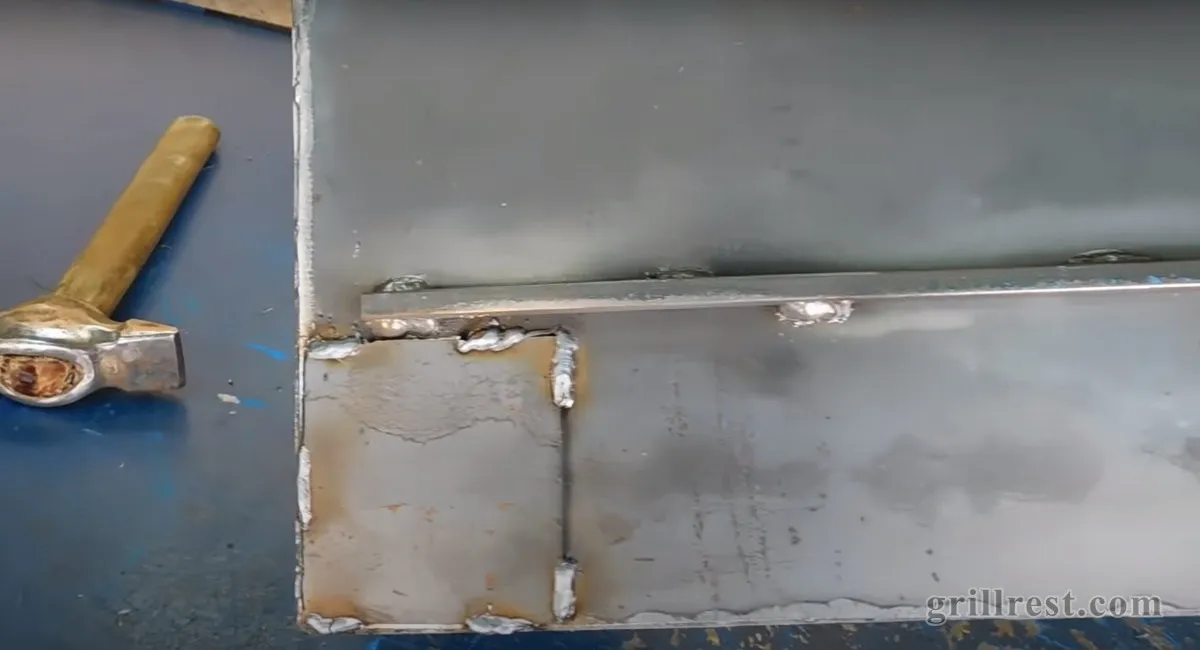

Приваренная:

Мнение эксперта

Алексей Гаврилов

Специалист по кухне барбекю и оборудованию

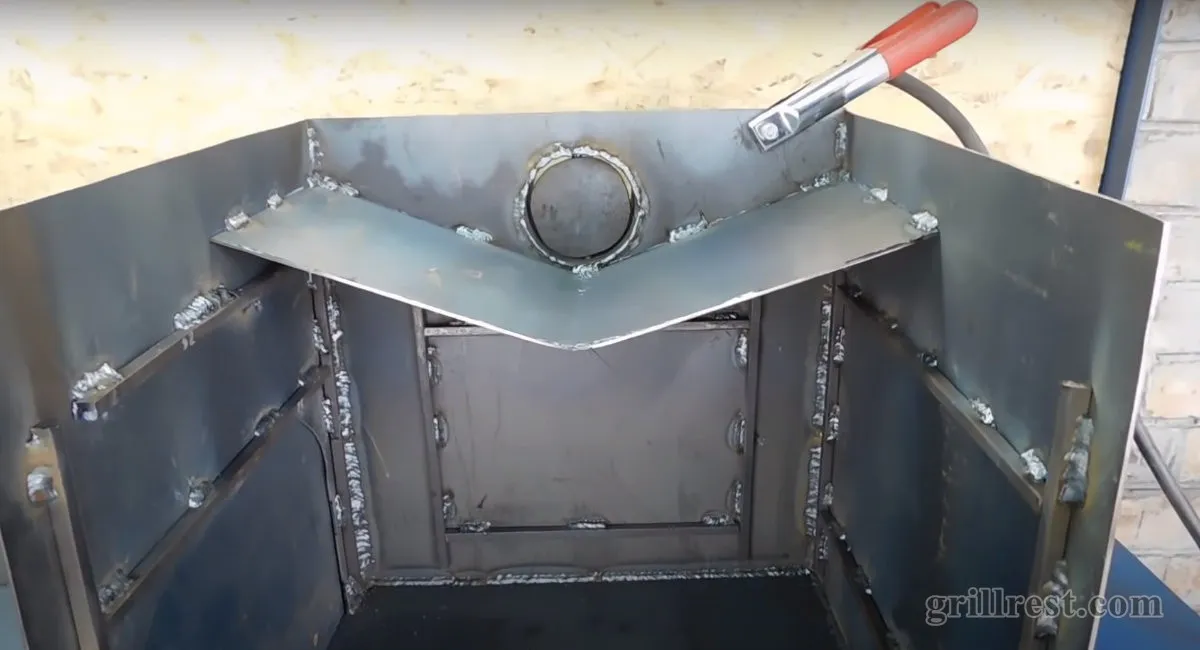

«Зуб», или пластина-отбойник для пламени — неотъемлемая часть данной печи. При его отсутствии пламя будет улетать в трубу.

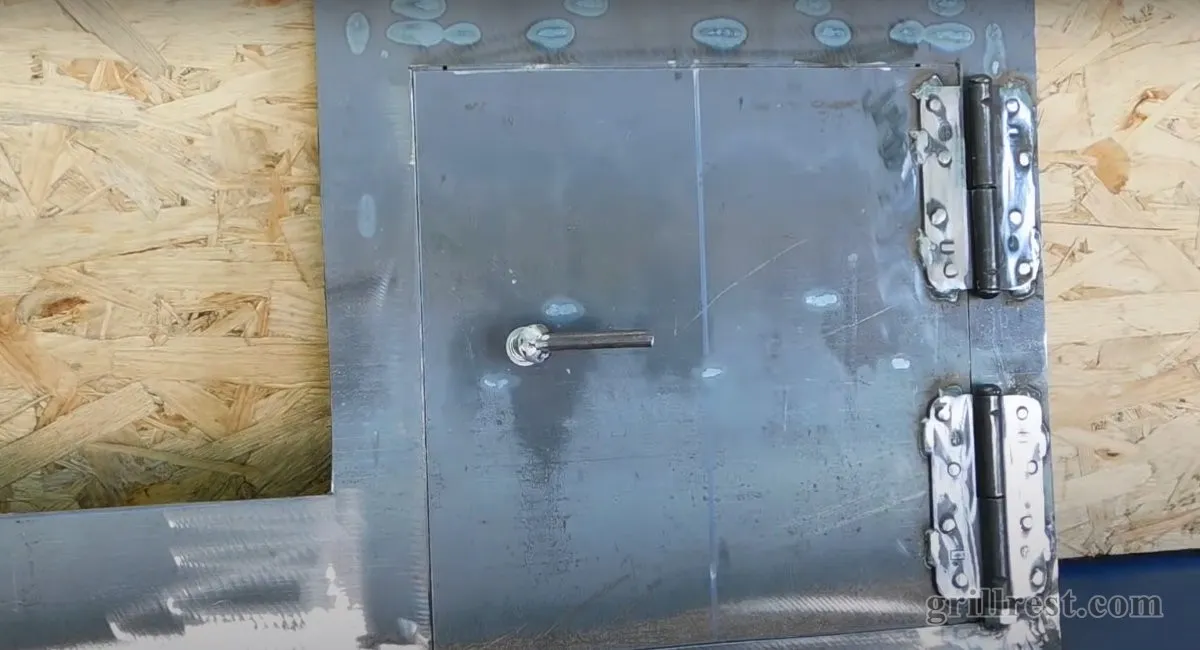

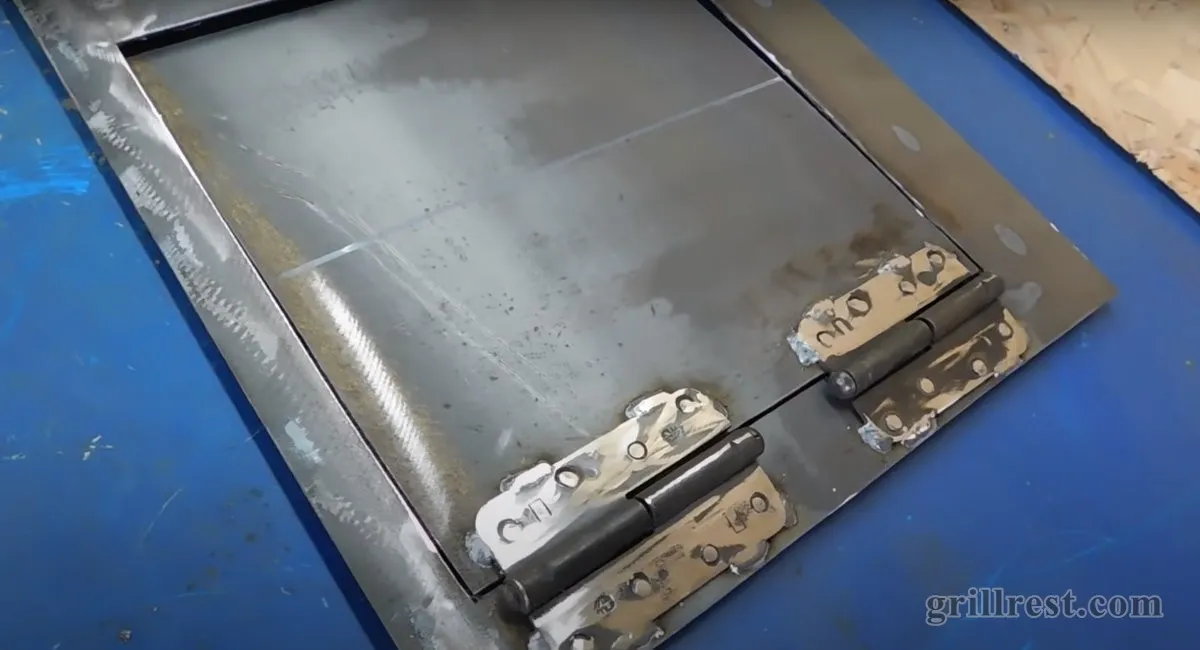

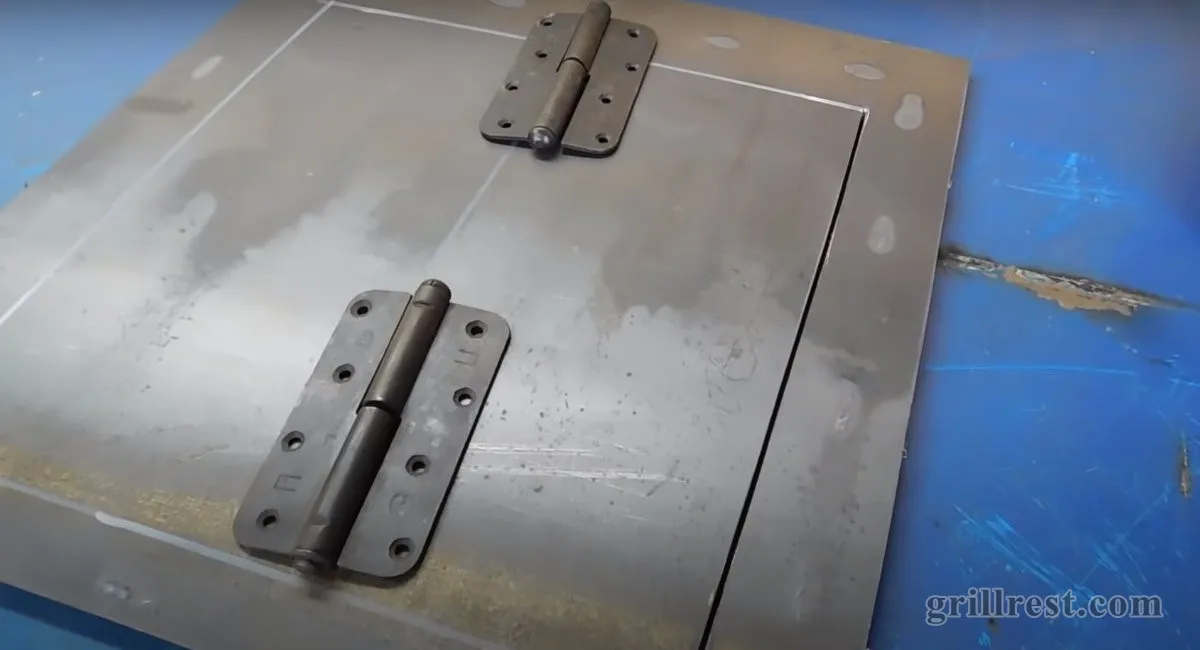

Перейдем к дверце. Приварим петли, предварительно сделав лишь один надрез и только после вырезая остальные линии.

Готовый вариант:

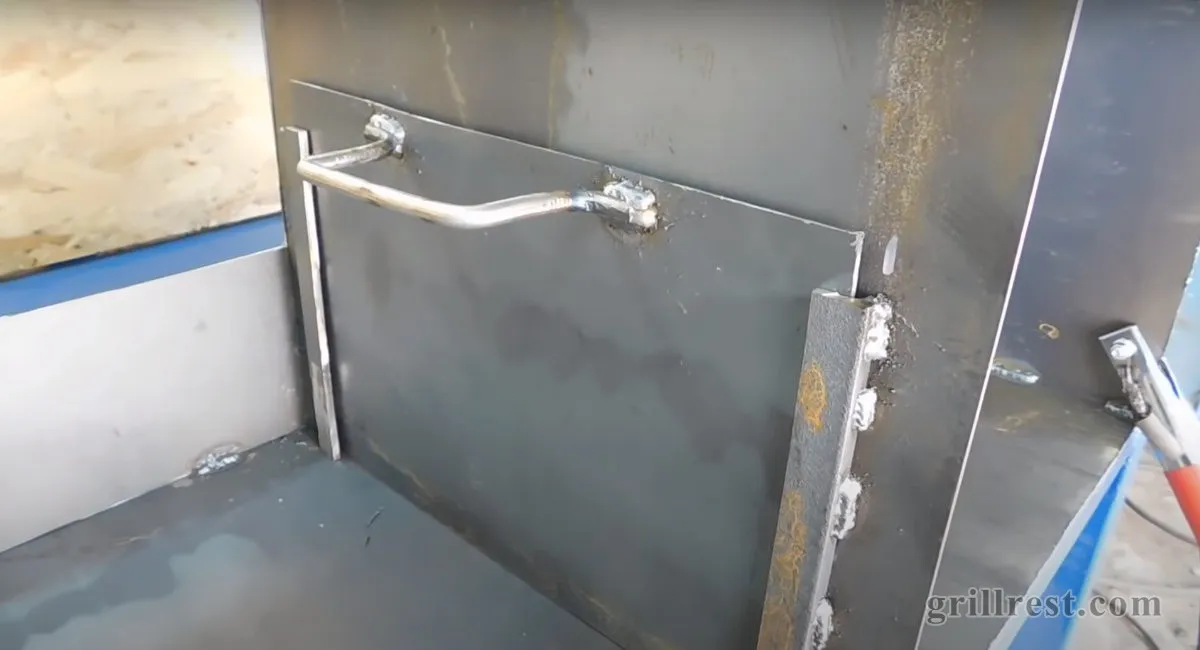

Ручка классическая.

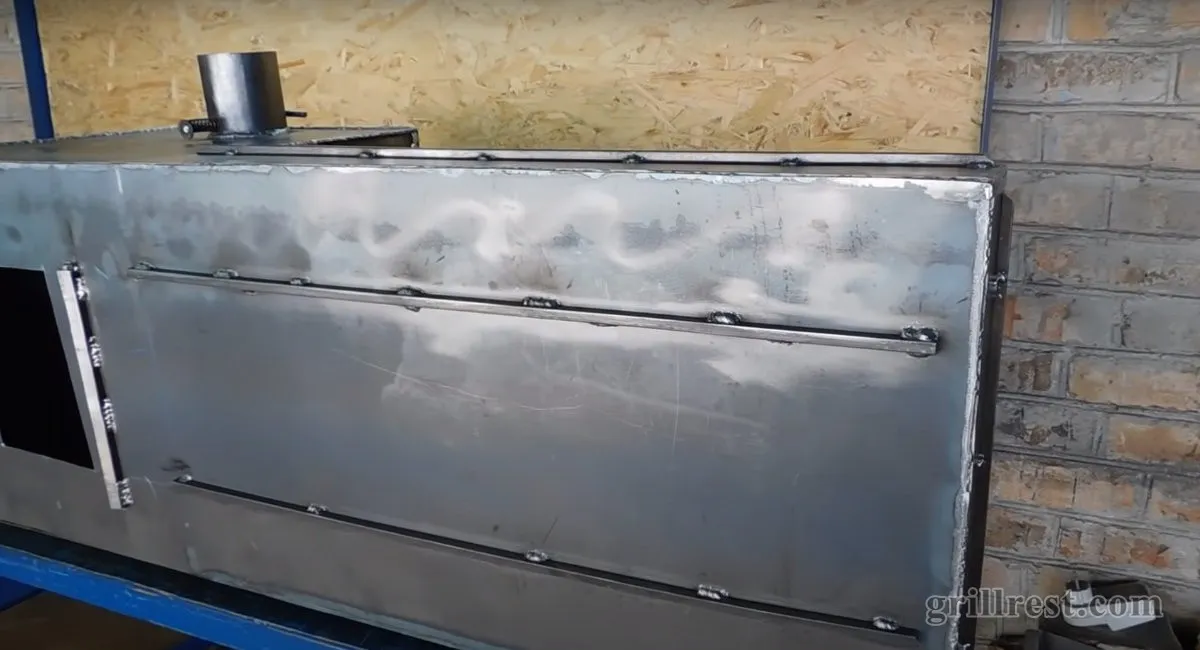

Внутренняя часть дверцы усилена металлической полоской. Квадратом усилим внутреннюю часть передней стенки.

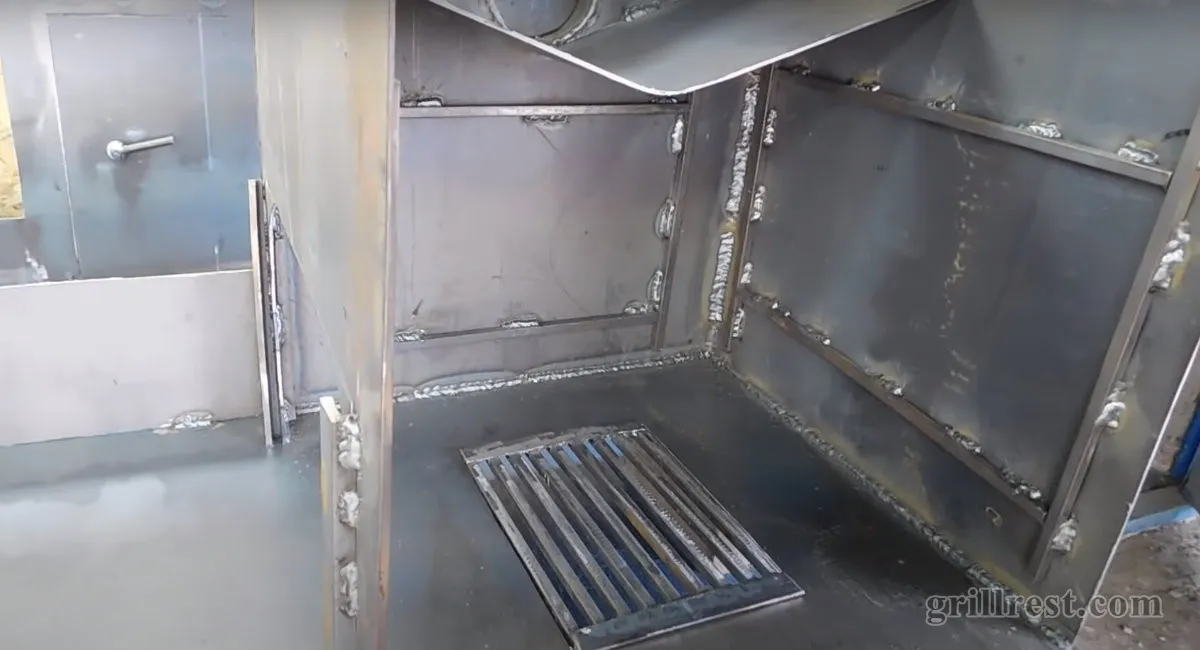

Разметим прямоугольные отверстия под «колосник», вырежем.

Прикрепим к основной конструкции.

Приложим верхнюю крышку, убедимся, что всё подходит.

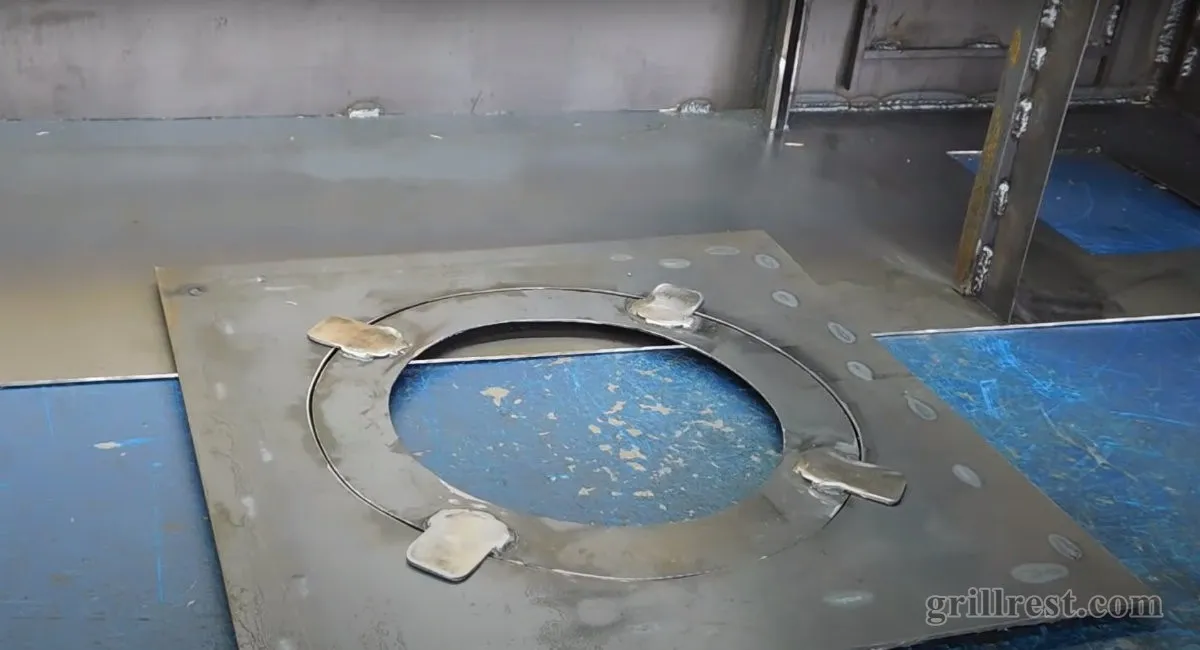

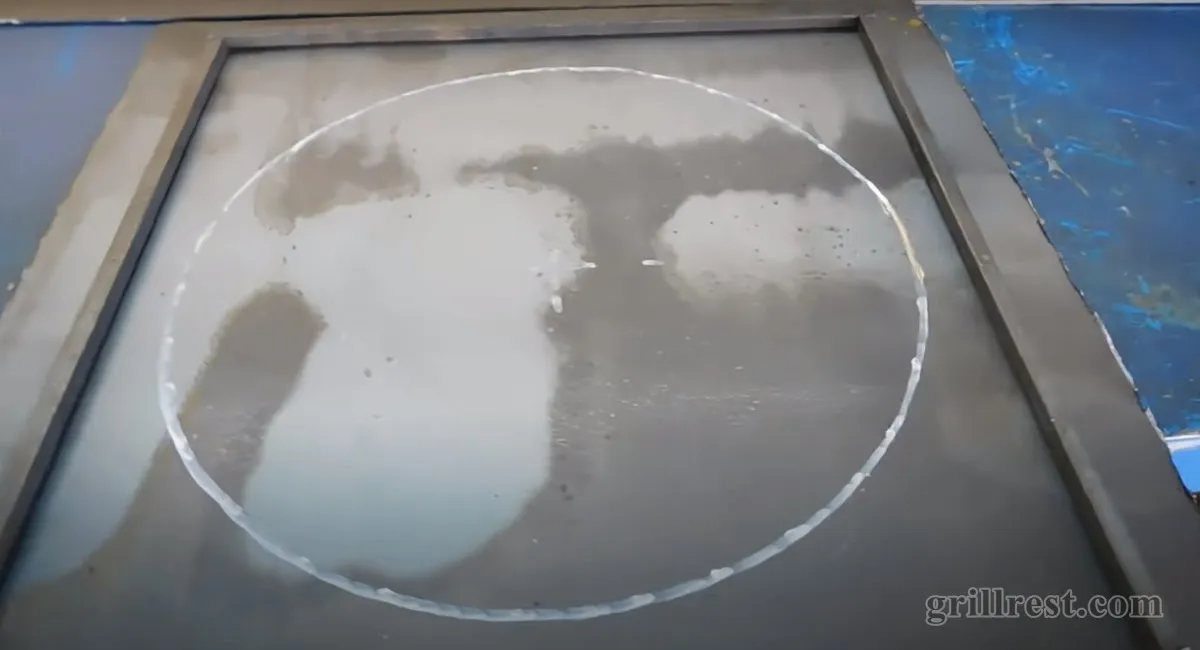

Разметим в ней отверстия под казан, 12 л.

Читайте также: Как сделать мангал из простой бочки

Но перед тем как приступить, тоже усилим металлическим квадратом.

Из получившегося круга сделаем накладку под казан, 4 л.

Вы можете выполнить без накладки, если у вас есть конкретный казан или кастрюля с определенным диаметром. Под него и сделайте вырез.

Остаётся всё проварить по кругу — и большая половина общего объёма работы выполнена.

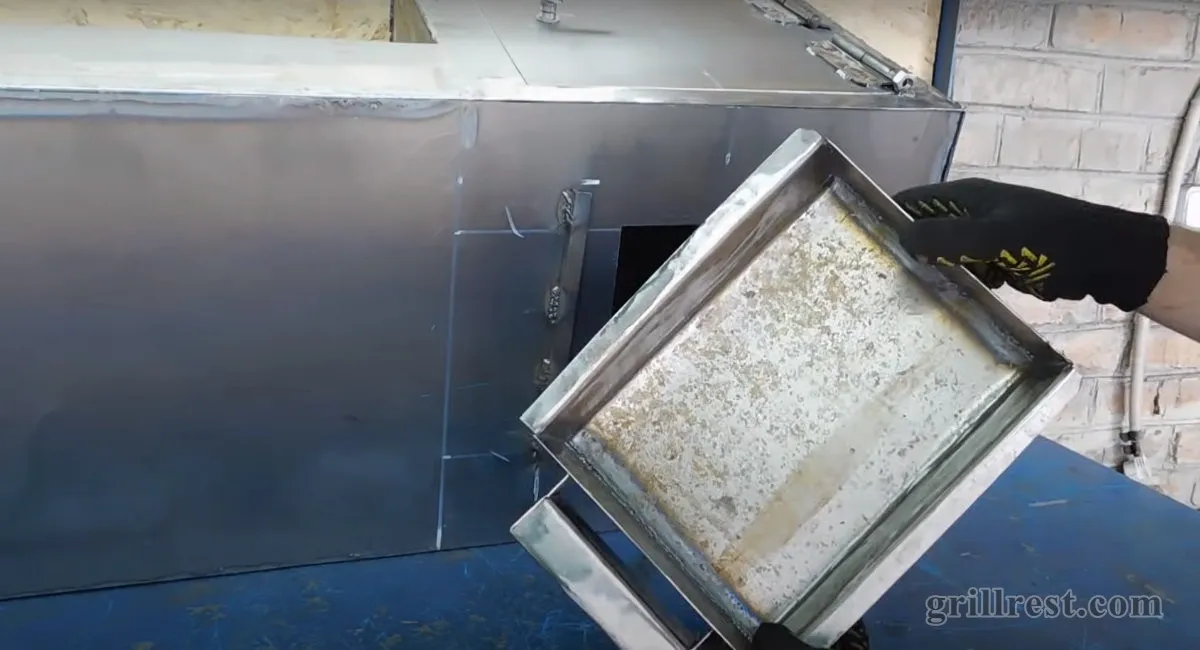

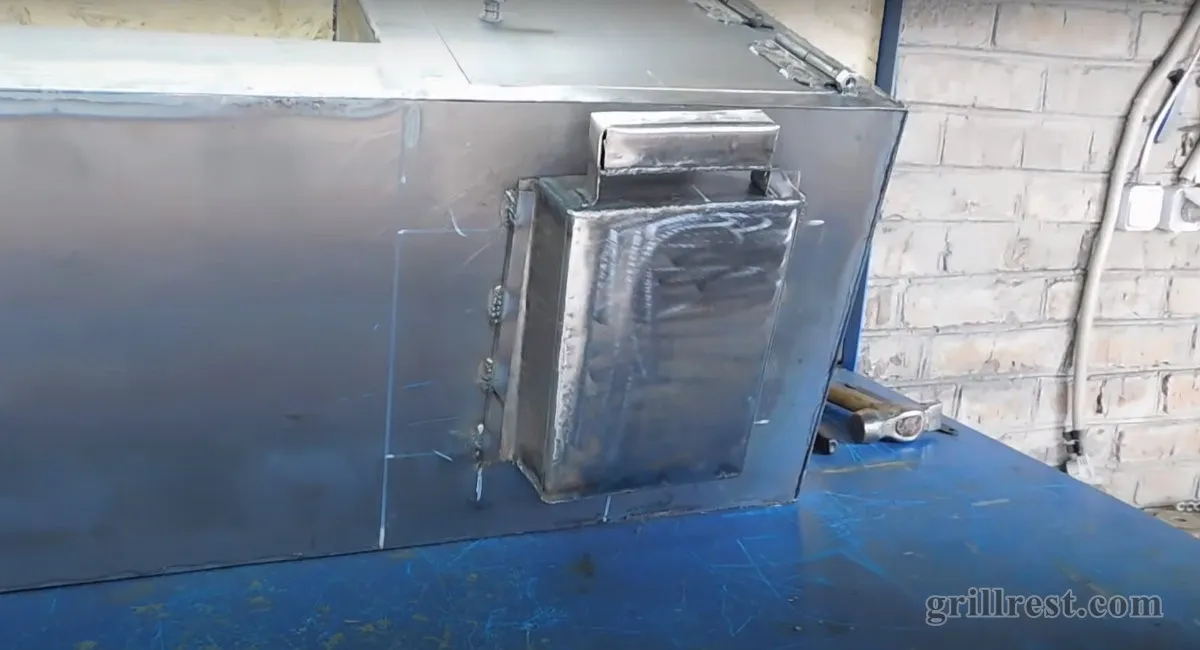

Угольный ящик согнем из металла 1,5 мм, приделаем ручку.

Вставим в специальные держатели.

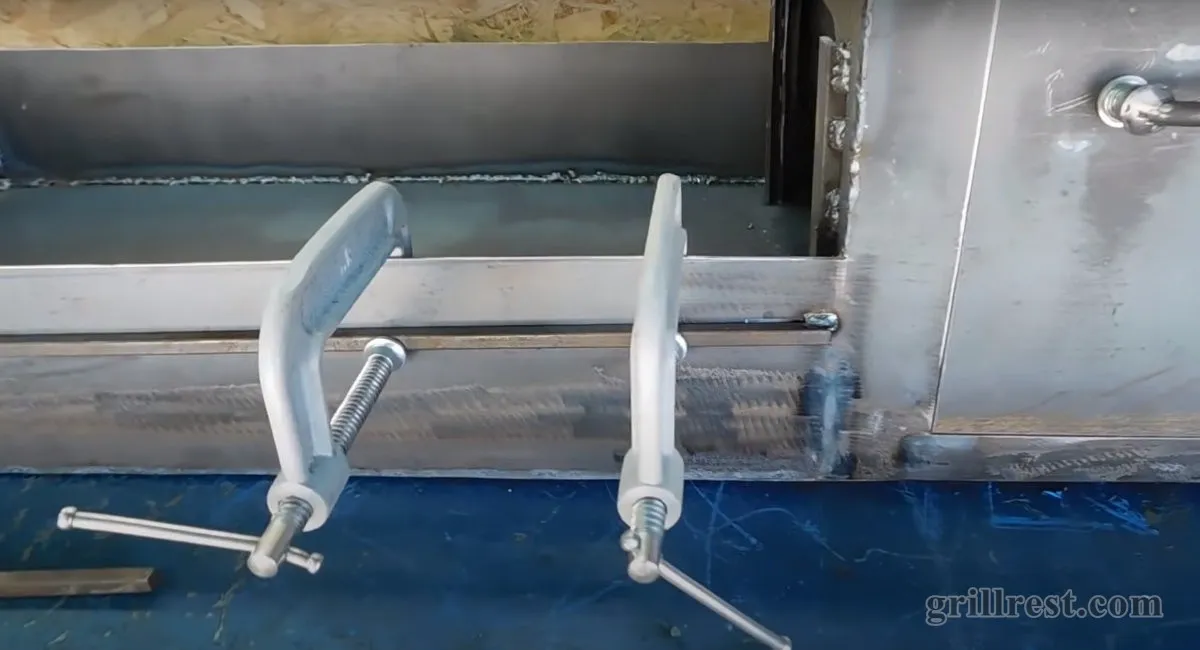

Чтобы стенки при сварке не повело, воспользуйтесь струбцинами.

Не пренебрежем дополнительным усилением нижней части мангала.

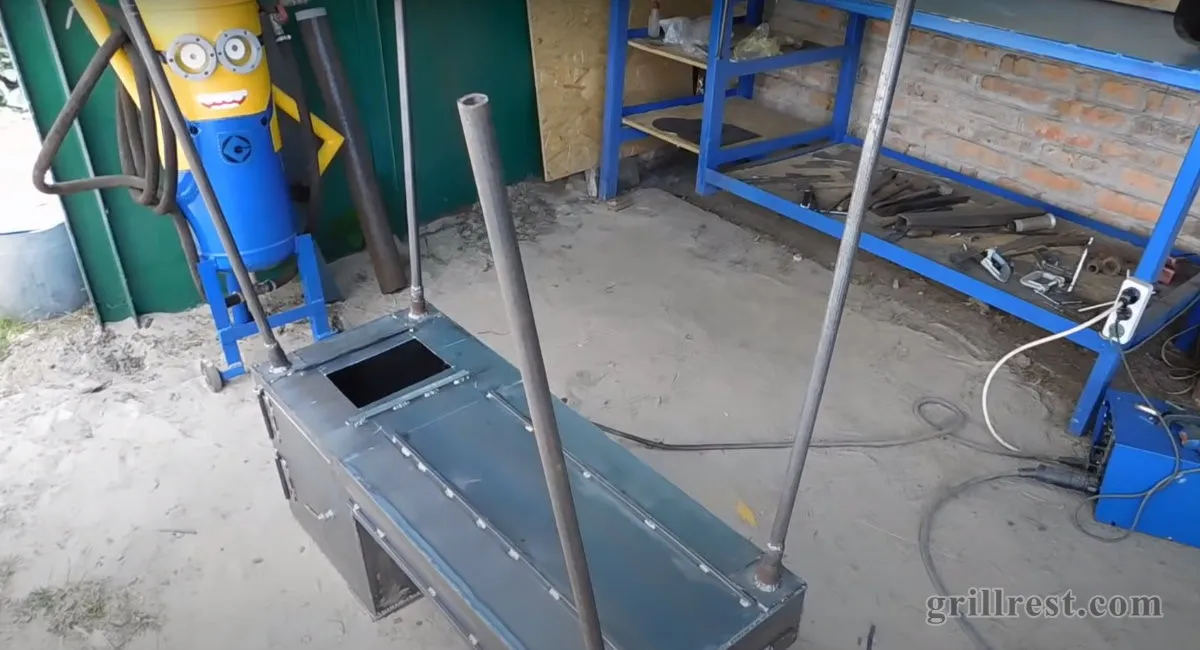

Четыре пластины под ножки приварим по углам дна.

Трубы-ножки можно будет выкрутить, например, для удобства транспортировки.

Это делается за счёт резьбы.

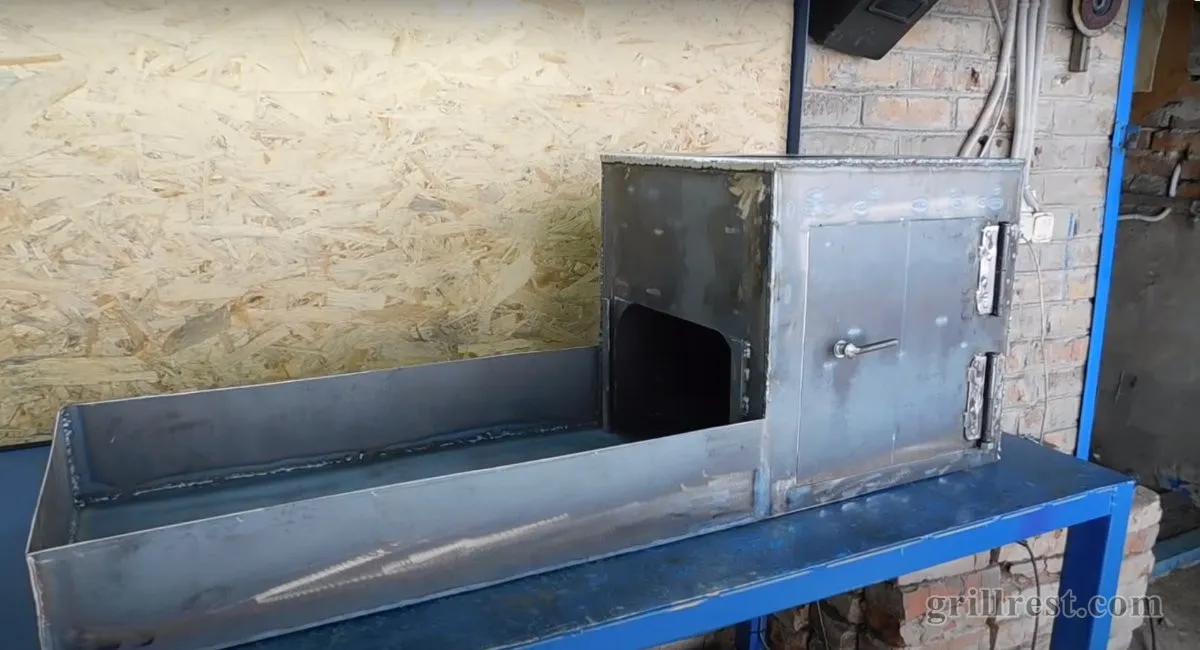

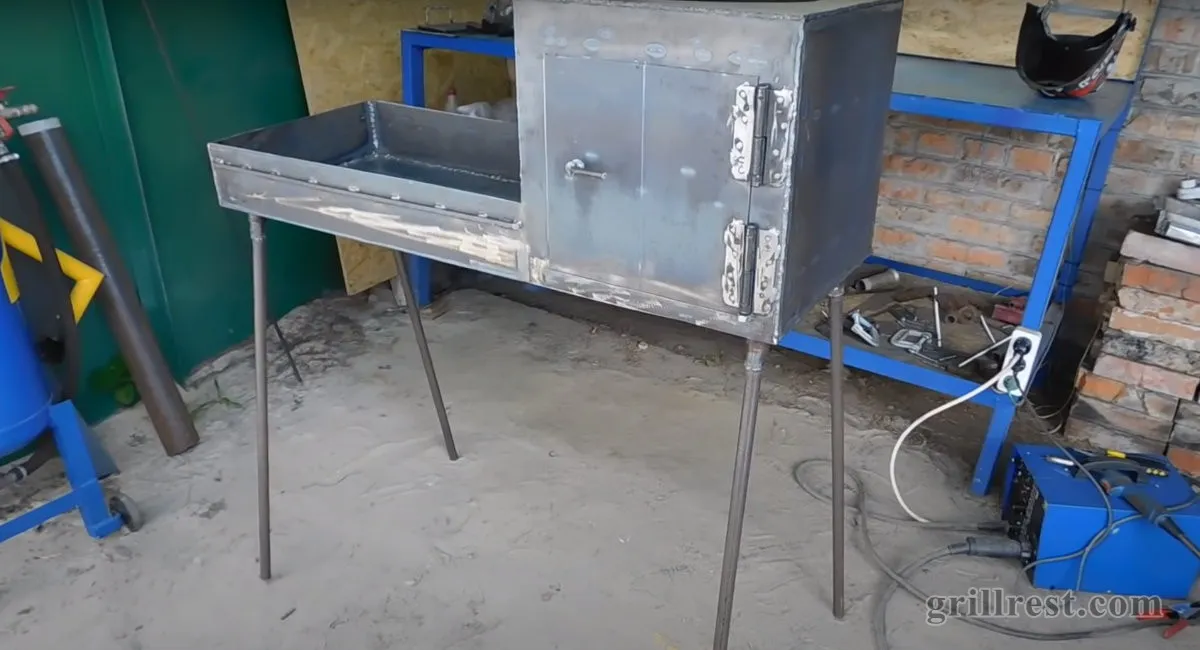

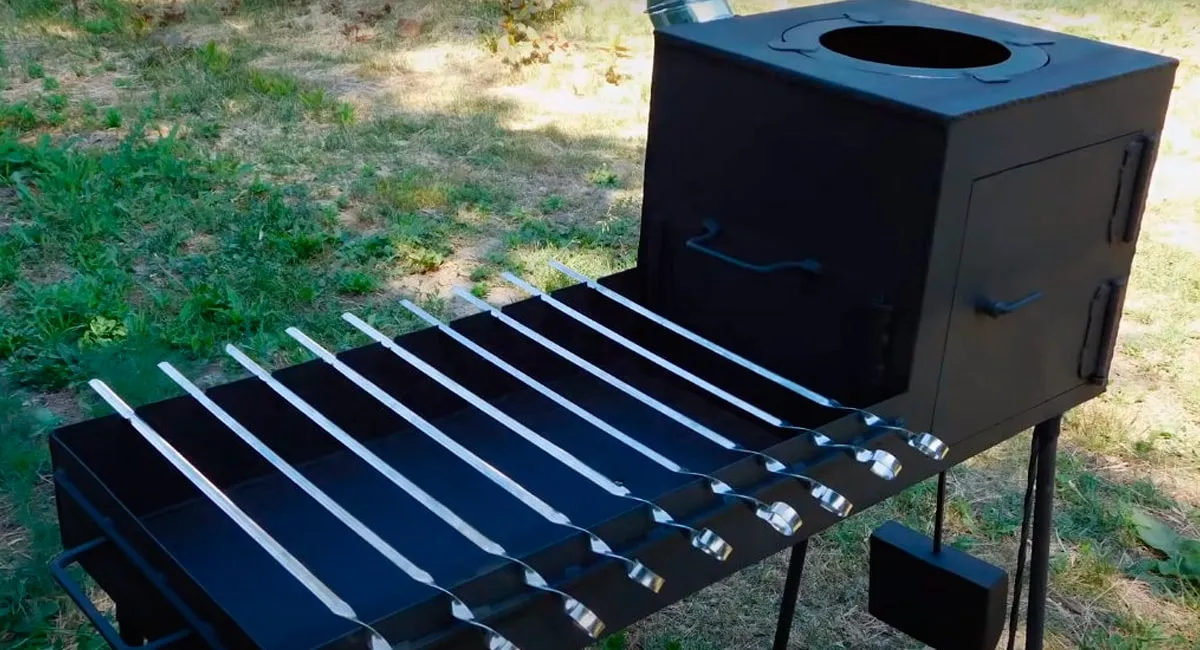

Готовая конструкция выглядит следующим образом:

Отверстия в боковых стенках мангала не делаются специально. С обеих сторон — по паре ручек: такой вариант одному не унести.

Далее следует окраска термостойкой краской, которая выдерживает температуру до 600° или более.

На дне сверлятся отверстия для отвода воды, если пошёл дождь.

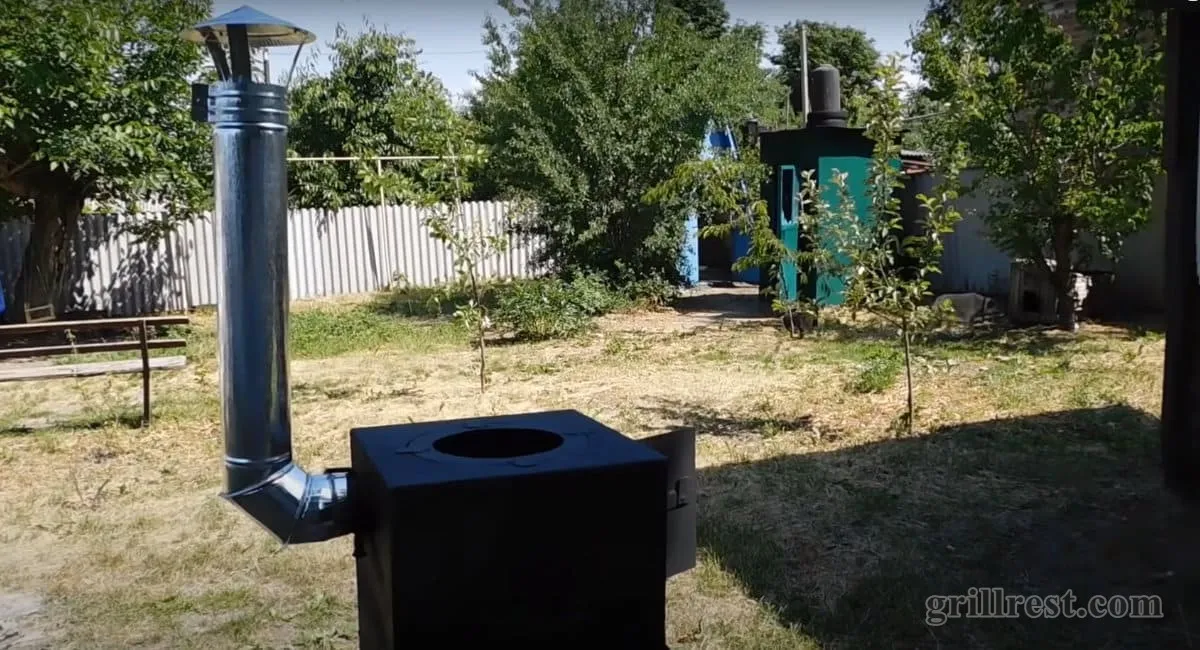

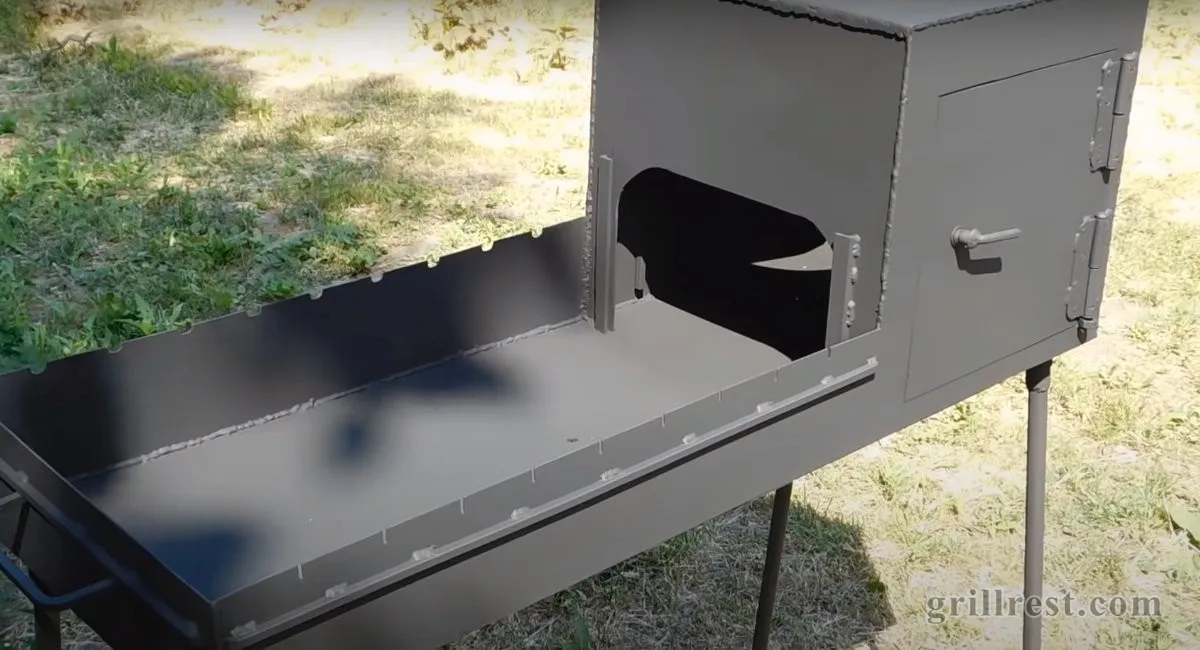

С вмонтированной трубой мангал с печкой выглядит так:

Читайте также: Мангал с печкой под казан с крышей (своими руками)

4 чертежа мангалов для резки на станке

По чертежам ниже можно сделать мангал на станке или своими руками

Все чертежи мангалов

Заключение

Мангал с печкой под казан изготавливают из разных материалов, но самый популярный — металл. С помощью такой конструкции можно готовить два блюда одновременно. Сделать мангал можно своими руками, руководствуясь пошаговой инструкцией в этой статье.
