Изготовление мангала с казаном из металла своими руками — подробные чертежи и инструкция

Для приготовления вкусных и полезных блюд все чаще стали использовать мангал с казаном из металла. Это садовая печь с казаном, в котором можно приготовить долму, плов, шурпу и многое другое.

• Материалы для изготовления
• Виды конструкции
  • 2.1 Крытая печь
  • 2.2 Универсальная печь
• Обустройство места
• Как изготовить своими руками?
  • 4.1 Фундамент под мангальный комплекс
  • 4.2 Как выполнить сварку мангала своими руками
• Важные работы
• Примеры дизайна

У неё есть особенность в виде специальной конструкции, позволяющей равномерно прогревать пищу. Для обычных мангалов и казанов потребуется небольшой набор материалов.

На обычной плите такого эффекта добиться невозможно.

Материалы для изготовления

Для стандартного вида мангала и казана нам потребуется немного материалов. Если вы захотите выбрать другую конструкцию, к примеру, с кирпичом, потребуется дополнить список материалов. А пока нам понадобится:

1. Лист железа 200х200 см.
2. Строительная рулетка.
3. Аппарат для электросварки.
4. Болгарка.
5. Карандаш.

А теперь давайте разберемся вот с чем: если вам нужна надежная и прочная садовая печь, то металлический лист должен быть по толщине не менее 0,2 см.

При большей толщине лист будет сложно разрезать, а вес казана будет больше.

Виды конструкции

Мангал с казаном может иметь разную форму и тип конструкции. При выборе той или иной модели, при покупке или изготовлении следует руководствоваться не только личными предпочтениями, но и оценивать соответствие мангала вашему дачному участку, удобство использования и другие факторы.

Крытая печь

Создание крытого мангала из металла намного проще, чем строительство печки из кирпича с мангалом, так как вам не придется создавать сложные конструкции. Эта разновидность печи состоит из:

1. Мангала.
2. Каркаса.
3. Крыши.
4. Столиков.

Конструкция стационарна, для ее изготовления к начальному списку материалов следует добавить дрель, ножовку.

Список материалов тоже другой:

• Уголки или профильная труба (4х4 см).
• Железо кровельное (толщиной более 0,4 см).
• Материал для крыши.
• Доски.

При изготовлении жаровни стоит учесть, что для шампура с 7-ю кусками мяса хватает ширины от 21 до 25 см. Длина может быть любой. А вот высота жаровни должна быть от 18 до 20 см.

Не забудьте о вырезах в стенках.

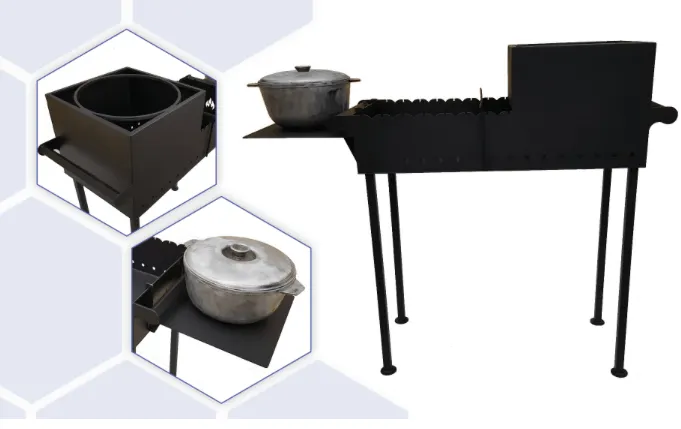

Универсальная печь

Универсальная печь казана-мангала состоит из небольшого основания и короба из металла, который делают из металлических листов. Ее главными достоинствами является простое устройство конструкции и возможность изготовления переносного мангала.

Среди достоинств отмечают малый вес, небольшую занимаемую площадь и долговечность. Для неразборной модели сваривают стальной жаростойкий короб с толщиной стенок 0,3 см. Так вы сможете одновременно размещать до 10-ти шампуров с мясом или одну решетку барбекю и казан.

Для удобства вы можете добавить в проект еще и дымоотводную трубу, которая даст возможность не вдыхать копоть и дым.

Обустройство места

Когда вы определились с видом мангала, особенностями модели и приобрели все материалы, можно приступать к обустройству.

Как изготовить своими руками?

Для начала нужно сделать чертеж мангального комплекса, который будет соответствовать вашим потребностям. Подходящие проекты есть и в Сети.

Жаровня: высота – 210 мм, ширина – 250 мм, длину выбираете сами. На каждый шампур — отрезок в 80-120 мм.

При заполнении на 6 шампуров за раз длина жаровни выходит 0,7 метров – 0,1 метр идет на каждый шампур, а 0,05 остается по краям

С учетом этих данных делаем следующее:

1. Создаем дно и стенки по бокам, при этом используем листовой металл. Если вам нужно приваривать котел, то ставим только 3 стенки.
2. В боковинах, которые идут вдоль, делаем проемы для шурупов в верхней части. Длина каждого – 50 мм, а ширину делаем такую же, как и у шампура.
3. Загибаем сбоку края, ставим дно (при желании можно сделать съемное дно).
4. Делаем отверстия, диаметр которых 10-15 мм, а расстояние между ними — 20-30 мм.
5. Привариваем стенки друг к другу.

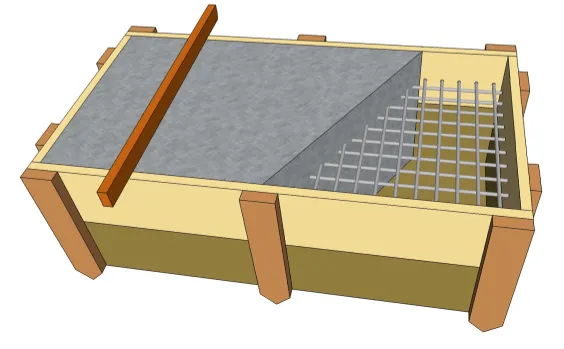

Фундамент под мангальный комплекс

Заливка фундамента нужна для всех видов мангалов, кроме переносных. Все делаем по инструкции:

• Для начала выройте яму нужного размера.
• На дно выкладываем щебень и бутовый камень, делаем опалубку.
• Далее яму нужно залить смесью из песка и цемента, пропорция которой будет 1:3. Делаем это слоями и используем армирующую сетку. Ни в коем случае не укладывайте арматуру на дно ямы! Если стенки ровные, а размеры ямы небольшие, опалубку можно не делать.
• Фундамент покрываем пленкой или рубероидом.
• В летний сезон советуем при подсыхании сбрызгивать сохнущий фундамент водой. Для полного просыхания понадобится около 2 недель.

Хотя процесс несложный, на него все же уйдет полмесяца, а то и больше — в зависимости от погодных условий.

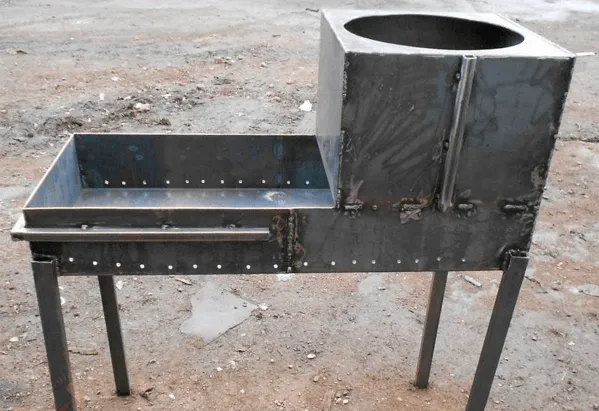

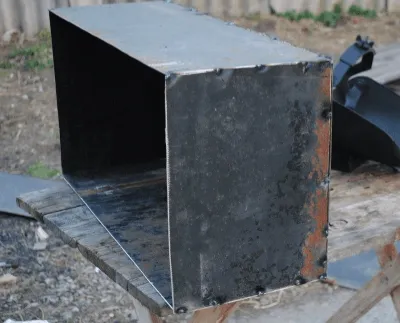

Как выполнить сварку мангала своими руками

По чертежу вырезаем элементы мангала.

Это можно сделать болгаркой, а далее обрабатываем края для удаления заусенцев и частиц металла.

Если у вас большой лист, можно сделать мангал с минимальным использованием сварки. Для этого чертеж переносят на лист, срезают лишнее, а по линии сгиба металл подрезают на половину толщины.

Далее вы можете согнуть все, как картон, и сварить лишь стыки. К готовой конструкции остается приварить ножки — и все готово.

Важные работы

Чтобы конструкция соответствовала всем ожиданиям, сделайте отверстия поближе ко дну – так воздух будет попадать в зону нахождения углей. От этого зависит поддержание температуры. Диаметр отверстий должен быть от 5 до 11 мм.

Сделайте решетку над дном мангала, которая будет выполнять функцию колосника. Это увеличит срок использования дна, а также создаст дополнительный приток воздуха.
Посмотрите видео на эту тему

Вы можете сделать как съемный, так и несъемный колосник.

Примеры дизайна
