Изготовление навеса, пристроенного к дому — разновидности, рекомендации, иллюстрации | 95 фотографий.
Откройте для себя мир творчества и функциональности с нашим материалом «Изготовление навеса, пристроенного к дому: 95 фотографий и советы по созданию». Исследуйте разнообразные варианты навесов, совмещенных с вашим домом, и вдохновитесь идеями для своего участка. Не упустите шанс создать свой навес собственными руками, используя доступные чертежи и рекомендации.
Постройки на приусадебном участке должны быть функциональными и вписываться в архитектурный ансамбль. Красивый навес, пристроенный к дому, может соответствовать этим правилам. Он послужит защитой от палящего солнца, снега, дождя, града. Тщательно подобранная конструкция станет гармоничным дополнением. Для его строительства нужно продумать дизайн и место строительства.
- Виды конструкций
- Материалы для строительства навеса
- Выбор места и проект навеса
- Подготовка стройматериалов
- Работы по монтажу навеса
- Декорирование навеса
- ФОТОГАЛЕРЕЯ
Виды конструкций

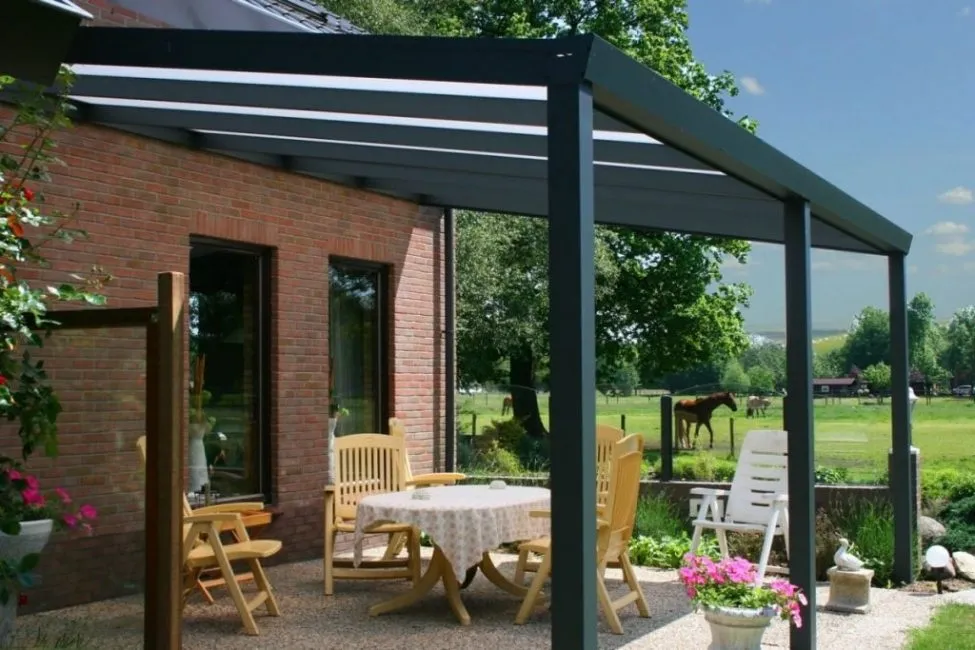

Навес с покатой крышей
Перед началом строительства, определяется вид конструкции.
Их есть несколько:
- С прямой крышей – чаще всего выполняет защитные функции для автомобиля, чтобы на него не попадали снег и дождь
- С покатой крышей – за счет наклона с него хорошо сходит снег и вода. Разделяются на односкатные и двускатные
- С фигурной крышей – конструкция создается в виде арки, пирамиды. Купола или других фигур
Разделить можно еще по типу строительства:
1. На опорах

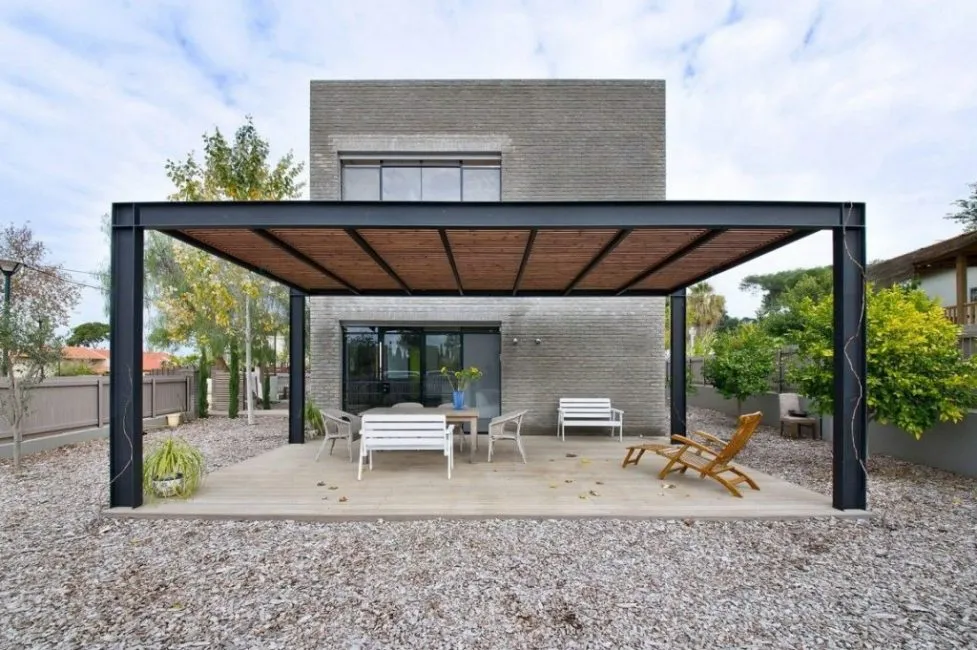

Навес на опорах
2. Консольная конструкция

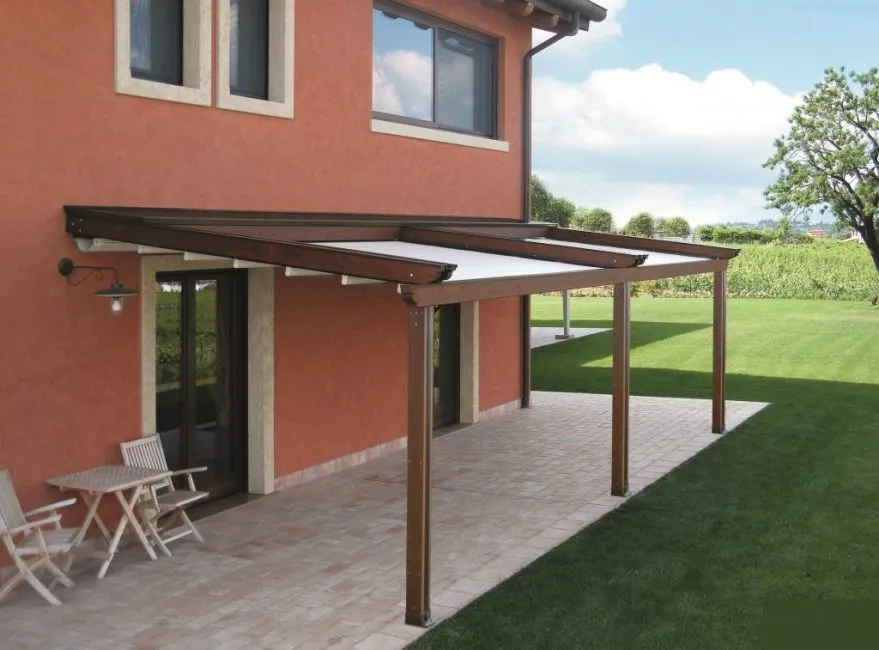

Консольный односкатный навес
Конструкции, установленные на опорах, отличаются обширным функционалом:
- Для стоянки автомобиля
- Для летнего отдыха
- Для хозяйственных нужд
Консоль используется как козырек. Она может располагаться вдоль фасада дома. Ширина ее должна быть в пределах 2 метров. Она должна быть хорошо закреплена к фасаду, иначе сильный ветер ее может сдуть.
Роль консоли защищать окна и двери от дождя и снега. При добавлении различных элементов, она может выступать в качестве декоративного элемента.
Читайте также: Навес во дворе частного дома из поликарбоната и других материалов (250 ФОТО ИДЕЙ) — Красивый вид, удобство и практичность
Материалы для строительства навеса
Материалы для строительства навеса
Выбирая материалы нужно учитывать концепцию приусадебного участка. Постройка должна гармонично вписаться в общую картину.
Следующим критерием выступает количество средств, выделенных на покупку. Можно сделать козырек из имеющихся остатков строительных материалов, а можно закупить специально.
Материалы для каркаса и опор:

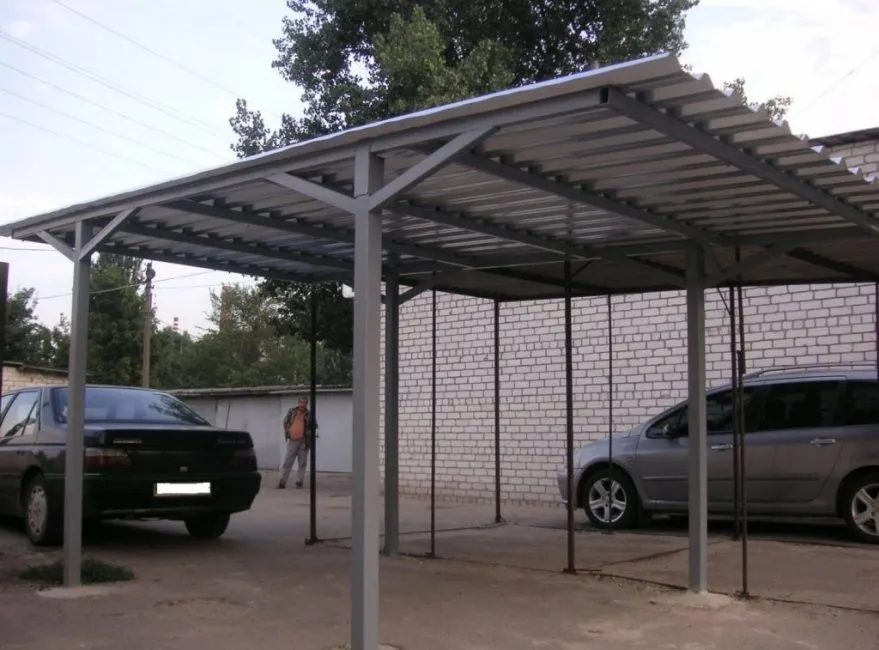

Металл – широко используется в строительстве. Металлические конструкции требуют минимум строительных навыков. Их возведение доступно новичкам.

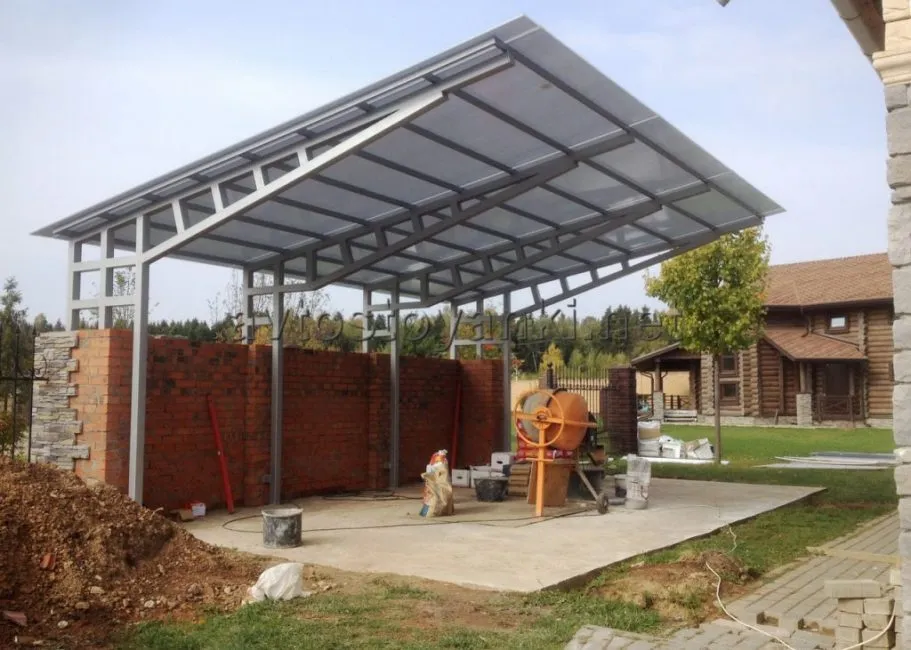

Массивная металлическая конструкция
Такое сооружение строят из металлических труб. Соединение осуществляется сваркой или заклепками. Для опор выбирают диаметр трубы от 10 сантиметров, толщина металла должна быть не менее 2 миллиметров.
ПЛЮСЫ:
- Прочность
- Имея оборудование конструкции легко придать фигурный вид. Нужен для этого трубогиб
- Металл не впитывает влагу
МИНУСЫ:
- Подверженность ржавчине
- Дорогостоящие услуги сварщика
Для защиты конструкции от коррозии, ее нужно покрыть краской. Она наносится на слой грунтовки.
Каркасы из металла и стали сочетают с поликарбонатом и металлопрофилем.
Перед сооружением важно правильно рассчитать нагрузку. Иначе навес под тяжестью снега может деформироваться или совсем обрушится.
Дерево – материал удобный для обработки. С ним легко работать. К его плюсам относится:

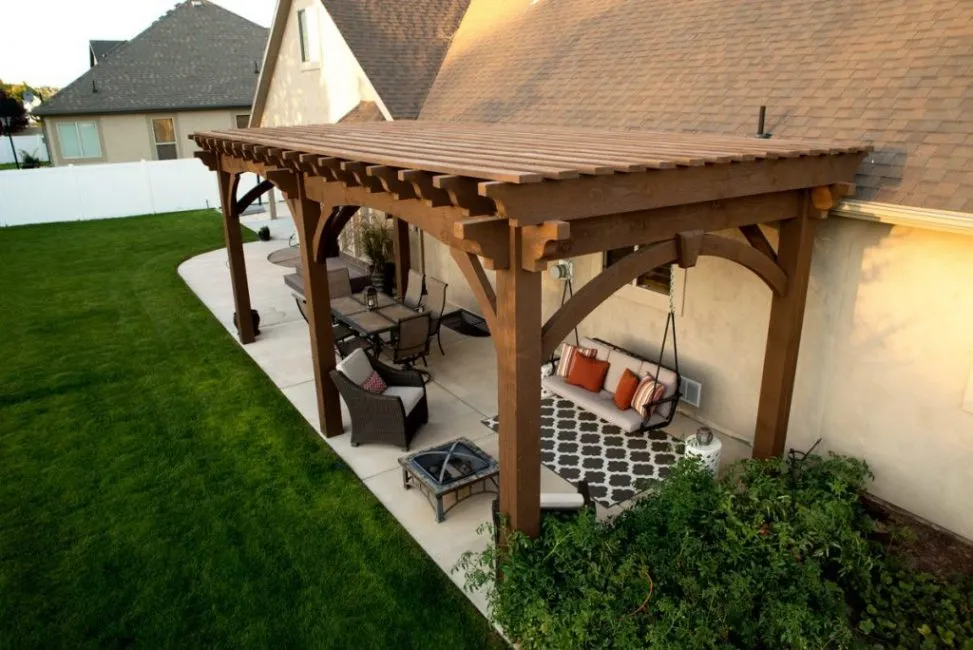

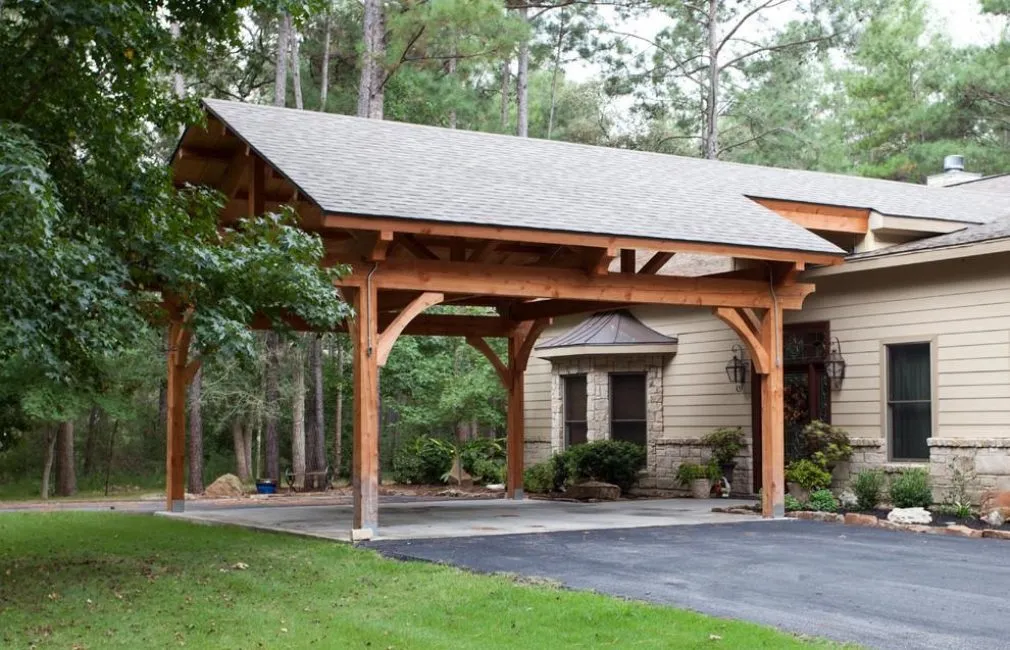

Деревянный навес
ПЛЮСЫ:
- Доступная цена
- Экологичность
МИНУСЫ:
- Поддается гниению
- Легко воспламеняется
- Может подвергнуться нападению вредных насекомых
- Погодные условия могут нанести урон конструкции, так древесина может рассохнуться в сухом климате, или разбухнуть при большой влажности
Деревянный каркас сочетается со всеми доступными материалами. Навес может быть сделан как из него одного, так и в любой доступной комбинации.
Для опор рекомендуется использовать брус 10х10, а обрешетку можно делать из материала меньшего размера. Навес, оборудованный перилами, будет прочнее и надежнее.
Кованые опоры позволяют создать легкую конструкцию с высокой декоративностью. Изящные детали могут использоваться самостоятельно и как дополнительные детали.

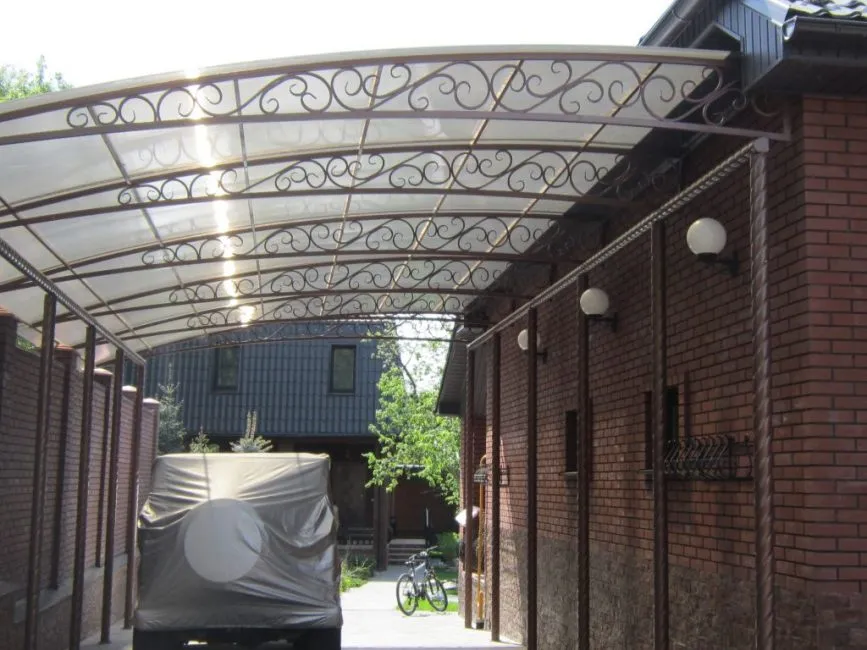

Металлический навес с кованными элементами
ПЛЮСЫ:
- Долговечность,
- Изящный внешний вид,
- Гибкость конструкции – под тяжестью снега она не сломается, максимум немного погнется.
МИНУСЫ:
- К минусам кованых изделий относится их высокая стоимость. Она оправдана за счет прочности и декоративности
Камень и кирпич используются для фундаментальной конструкции или когда навес нужно вписать в архитектурный ансамбль построек на участке.

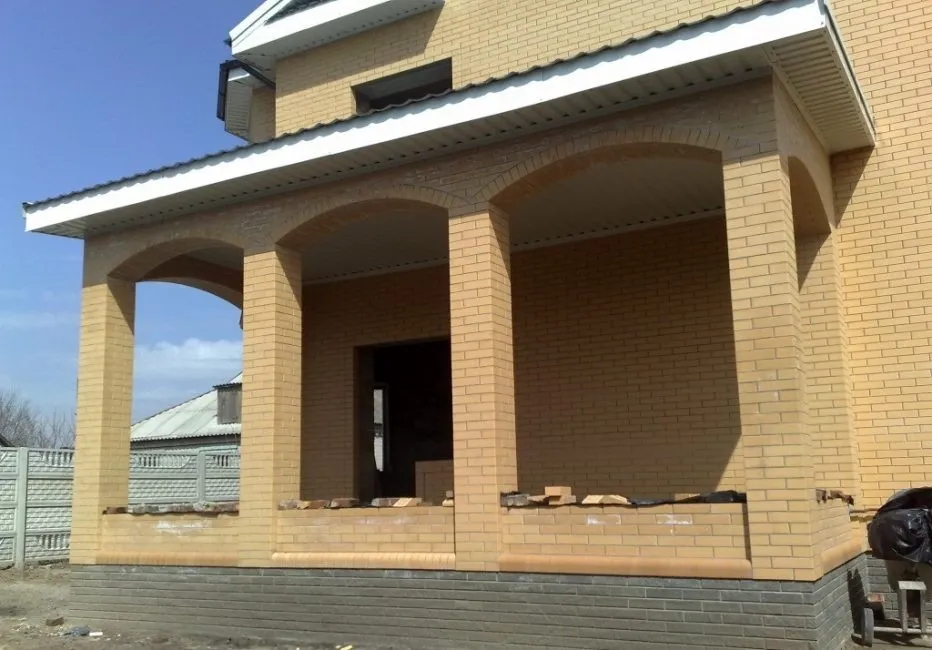

Монументальный кирпичный вариант
ПЛЮСЫ:
- Высокая прочность, так как камень материал вечный. Ему не страшны перепады температур и природные осадки.
- Каменное сооружение выглядит престижно.
МИНУСЫ:
- Натуральный камень стоит дорого. Чтобы снизить уровень затрат основу можно сделать из металла или кирпича, а облицовку из камня.
Крыша у конструкции может быть любая. Для нее используют:
- Металлочерепицу
- Шифер
- Поликарбонат
- Металлопрофиль и другие материалы
При обустройстве легких навесов на летний период на каркас можно натянуть тент, парусину или накрыть опорную конструкцию циновками.
Читайте также: Изготовление железобетонных столбов для забора своими руками
Выбор места и проект навеса
Перед началом строительства навеса нужно определить для него место. Он может располагаться возле крыльца или стены.
Пристроенный к дому навес должен находиться от соседнего участка на расстоянии 3 метра и более.

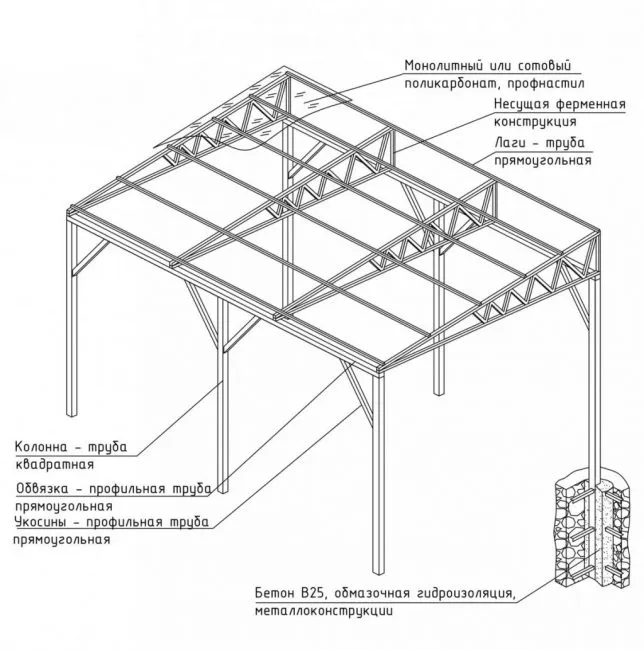

Чертёж навеса
Площадь нужно измерить. Делается это чтобы рассчитать количество необходимых материалов для возведения конструкции.
Обязательно рассчитывается количество опор. У стены их ставить не нужно, так как конструкция здесь будет опираться на дом.
Обустройством участка нужно заниматься после того, как строение будет установлено.
Навес строится не на один год. Перед строительством нужно учесть ряд нюансов, чтобы сооружение было прочным, служило на протяжении долгих лет:
- Толщина снега зимой
- Годовое количество осадков
- Наличие ветра и его возможная скорость
- Конструкция дома
- Качество фундамента
- Надежность стен
После определения всех перечисленных факторов нужно начертить чертеж навеса. На нем нужно отразить все детали, даже самые мелкие.
Важно отмечать реальные величины ширины и длины. Это позволит правильно рассчитать количество нужного материала.
Если навес предназначается для стоянки автомобиля, по необходимо учитывать его габариты. Так для легковой машины площадь должна быть не менее 250х500 сантиметров, для внедорожников от 360х660 сантиметров.
Автомобиль должен свободно въезжать под конструкцию, даже с грузом. При этом если высота будет более 2,3 метра, то капли дождя будут попадать под него. В таких случаях спасет крыша с наклоном.
Читайте также: Терраса пристроенная к дому: 150+ Лучших фото идей | Пошаговое обустройство своими руками
Подготовка стройматериалов

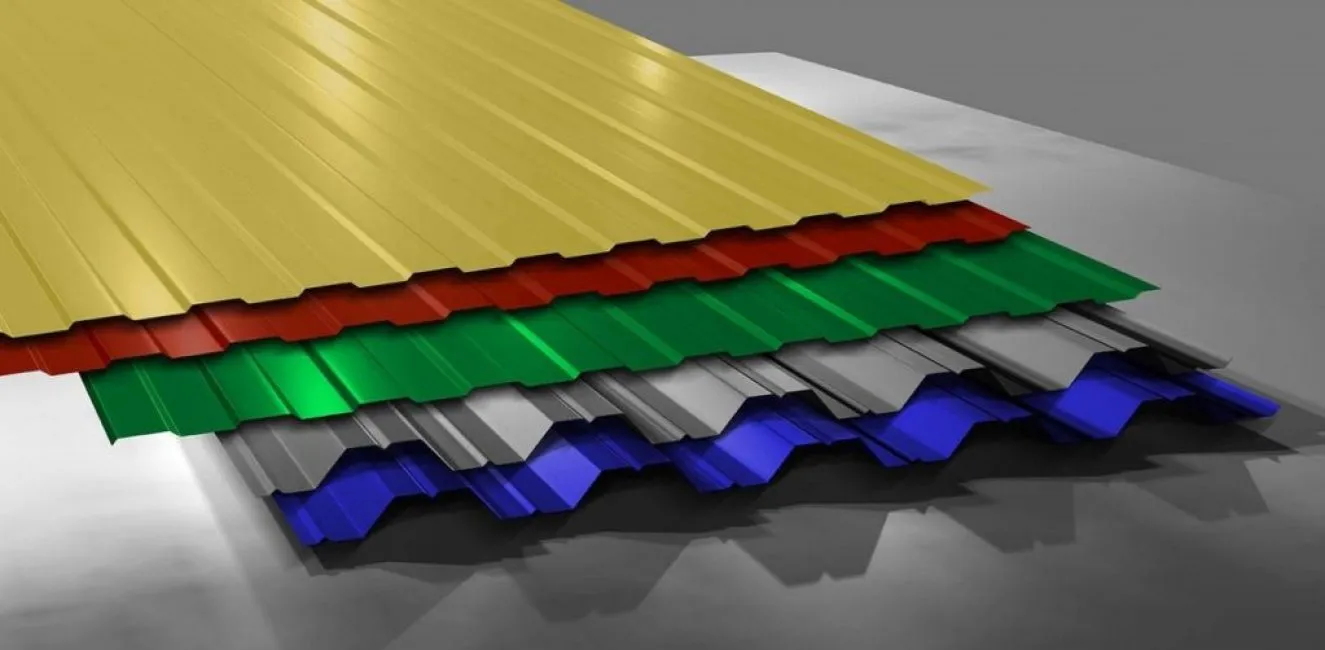

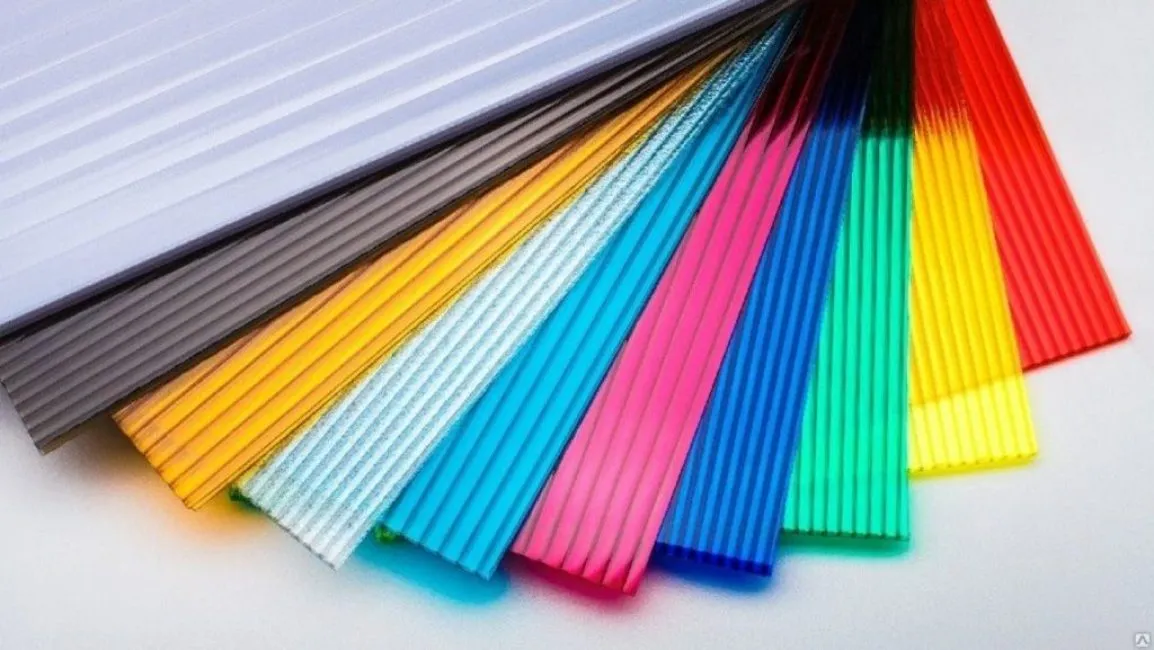

Материалы различных цветов
Покупка материалов проводится после того когда произведен расчет необходимого количества:
- Материал для фундамента
- Опоры
- Покрытие для кровли
- Крепежная фурнитура
- Дополнительные элементы
Для деревянного или металлического каркаса нужно закупить грунтовку и краску, чтобы обработать и защитить строение от гниения или коррозии.
При покупке нужно брать на 10% больше нужного количества материала. При строительстве своими руками это обезопасит, если в расчетах допущена ошибка, или при монтаже какой-то элемент будет поврежден.
Перед началом работ нужно подготовить инструменты, которые понадобятся в процессе:
- Фундамент – тачка, лопата, бетономешалка
- Уровень и угольник для ровной установки всех элементов
- Рулетка и мел для разметки
- Для установки металлического каркаса – сварочный аппарат, электроды
- Шуруповерт, дрель, болгарка
- Для установки крыши – лестница или стремянка
Читайте также: Строительство и обустройство летней кухни на даче своими руками: проекты, дизайн, устройство, с мангалом и барбекю (60+ Фото & Видео) +Отзывы
Работы по монтажу навеса

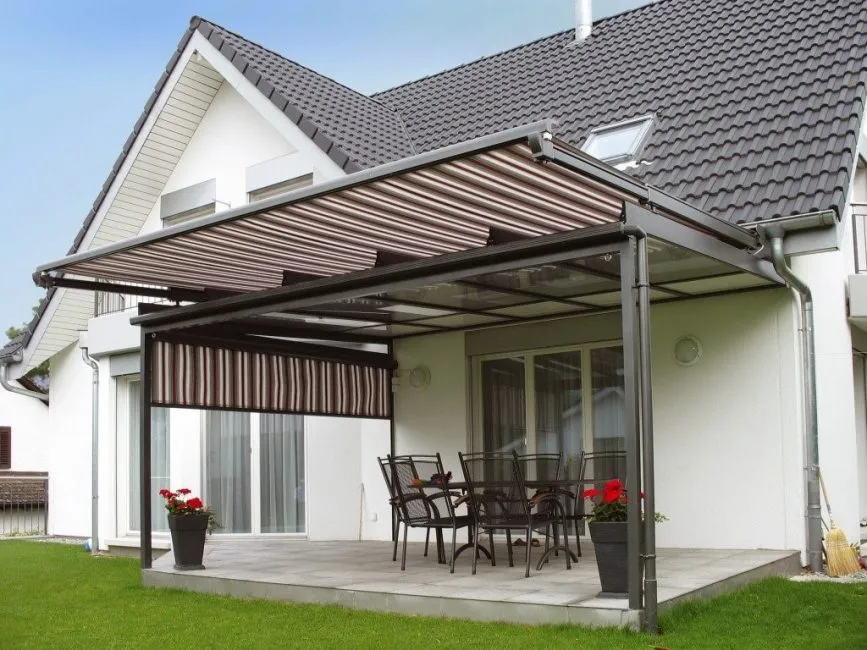

Стеклянный навес с выдвижной тканевой накидкой
После проведения подготовительных мероприятий пора браться за стройку.
Она состоит из нескольких этапов:
1. Фундамент

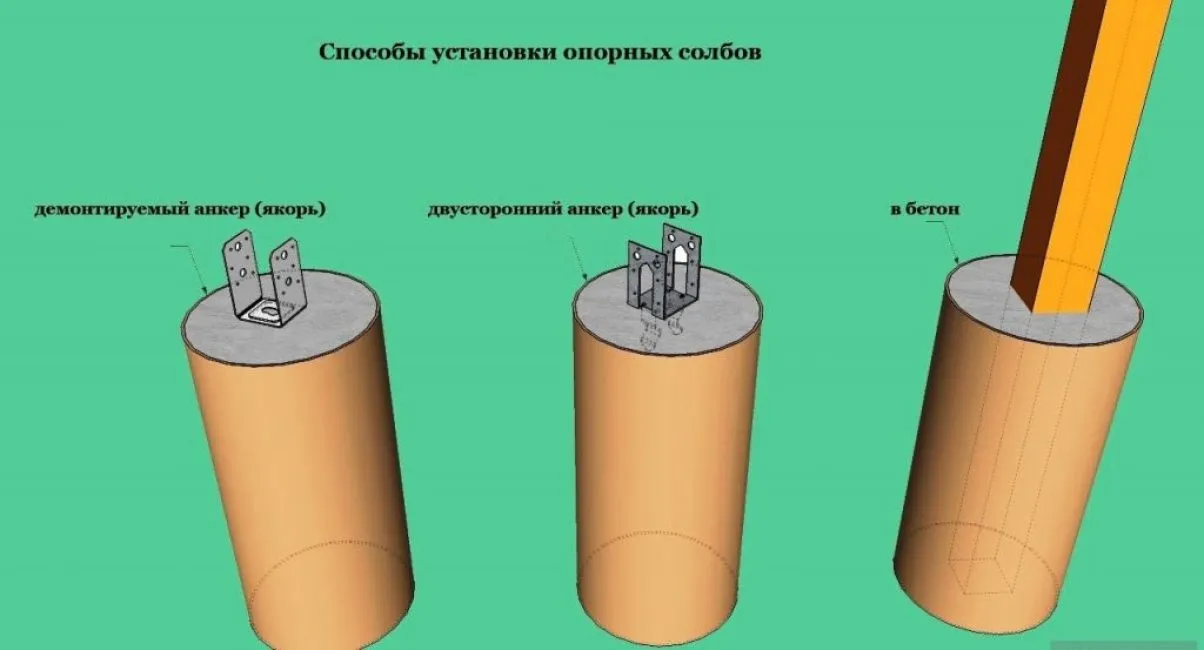

Фундамент опорных столбов
Для навеса, пристроенного к дому, подойдет бетонный или столбчатый фундамент. Идеально, если он будет такой же, как у основного здания. Тогда при эксплуатации смещение не произойдет или будет минимальным.
Начинать монтаж нужно с разработки грунта. Первым делом снимается верхний слой почвы. Для навеса достаточно убрать 30 сантиметров дерна.
Выкопанная яма засыпается песком, щебнем или гравием. Поверхность нужно утрамбовать и разровнять.
На этом этапе надо задуматься об освещении. Электропроводка укладывается вместе с фундаментом.
На подготовленной площадке для столбчатого основания бурятся скважины. Их диаметр должен составлять примерно 15 сантиметров. Оптимальная глубина около 50 сантиметров.
Опытные строители рекомендуют, засыпать подошву песком. Она обеспечит отток сточных вод, которые могут нанести большой урон всей конструкции.
Скважины столбчатого фундамента должны располагаться в углах постройки. И в тех местах, где нагрузка будет самой большой. В них устанавливаются трубы и фиксируются цементным раствором.
Нижнюю часть опор нужно обернуть рубероидом. Его легко скрепить при помощи строительного степлера или строительного скотча.
Если грунтовые воды находятся близко к поверхности, нужно поверх обмотать их полиэтиленовой пленкой. Такая мера позволит избежать коррозии в забетонированной части трубы.
Стойки могут быть из дерева. Его, как и металлические, нужно защитить от попадания влаги. Перед тем как надеть гильзу из рубероида, обязательно проводится обработка антисептиком.
Для бетонного фундамента роется траншея по периметру будущего навеса. Ширина ее должна составлять 40 сантиметров, глубина 50 сантиметров. На дно засыпается песок, его слой должен быть не менее 10 сантиметров. Сверху укладывается слой щебня и заливается бетонной смесью. Опорные столбы устанавливаются сразу, чтобы их основание прочно закрепилось в цементной стяжке.
Приступать к сборке каркаса можно после полного застывания основания.

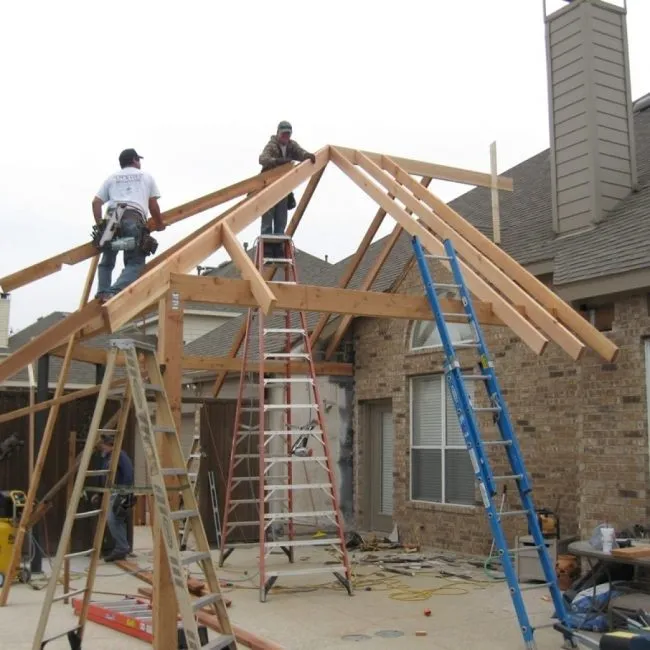

2. Каркас
Монтаж каркас для навеса
Каркас крепится к подготовленному основанию. Если он из дерева, то для крепления используются уголки и саморезы. Для металлической конструкции крепление проводится свариванием или специальными саморезами для металла.
Все составляющие должны располагаться ровно. Проверяется это с помощью уровня. Исключением будут те случаи, когда проект предполагает наклоны.
Для разметки используется угольник. Нужно строго соблюдать углы и перпендикулярные линии. Это обеспечит прочность и надежность строению. Навес, собранный «на глаз», может рухнуть.
После того как опоры установлены, делается обрешетка для крыши. Если по чертежу она будет изогнутая, то обязательно нужно сделать горизонтальную перекладину. Она усилит конструкцию. Крепится она к опорным столбам. К ней можно добавить ребра жесткости.
Вторая часть каркаса будет опираться на домовую стену. Он крепится к стене дома на прикрученный брус, или заводится под крышу. Можно возле стены также поставить опорные столбы и крепить обрешетку к ним.
От качества крепления зависит надежность навеса. Есть несколько из разновидностей:
- Приваривание к арматуре, которая заранее встроена в домовую стену. Этот вариант считается самым надежным.
- Установка кронштейнов.
- На опорную балку, прикрученную к дому.
Во время сборки конструкции нужно дополнительно зафиксировать опорные столбы, потому что жесткость его зависит как от фиксации фундамента, так и верхней обвязки. Помогут сохранить вертикальное положение подпорки и распорки.
3. Монтаж крыши
Монтаж кровли
Навес может быть с ровной или односкатной кровлей, реже можно встретить изогнутую. Чтобы на ней не задерживался снег, ее располагают под углом. Идеальный наклон равняется 50 градусам.
К готовому каркасу прикрепляется кровля. В зависимости от выбранного материала подбираются крепления. Так профнастил можно крепить обычными саморезами, а для поликарбоната нужно использовать обязательно еще и термические шайбы.
Края крыши должны немного выступать за пределы опорной конструкции. Это послужит дополнительной защитой от осадков.
На листы будущей крыши наносится разметка и по ней они разрезаются. В местах крепления делаются отверстия. После этого их поднимают наверх.
При укладке нужно учитывать направления желобков на листах. Их располагают, направляя вниз. Делается это, чтобы вода от дождя и снега не скапливалась, а стекала на землю.
Последним этапом монтажа крыши является установка желоба для слива воды. Он должен проходить по всему периметру и иметь вывод в противоположной от дома стороне.
Это общие рекомендации по монтажу крыши. Но каждый материал имеет свои особенности. Чтобы накрыть крышу своими руками нужно с ними ознакомиться:
Металлопрофиль укладывается на ровную кровлю. Ходить по листам нельзя. Как и укладывать в ветреный день – они погнутся. Резать нужно специальными ножницами, это защитит от ржавчины.
Навесы из профнастила
Идеально укладывать целыми листами. Его ширина 90 или 110 сантиметров, длина до 170 сантиметров.
Некачественный материал имеет микротрещины, царапины и шелушащаяся краска. При покупке нужно на эти нюансы обращать внимание. Лист с браком будет подвержен ржавчине.
Поднимают металлопрофиль с помощью деревянных лаг. Монтаж начинают с нижнего края. Листы располагают внахлест и крепят саморезами с резиновыми уплотнителями.
Чтобы закрепить 1 квадратный метр нужно от 6 до 8 саморезов. При этом в областях с частыми ветрами шаг крепления делают меньше.
После того как монтаж закончен нужно с крыши смести стружки. Делают это щеткой с мягкой щетиной. Все трещины, царапины и сколы закрашивают. Это придаст более эстетичный вид и защитит от коррозии.
Поликарбонат легкий и прочный материал, его легко разрезать. При падении он не ломается. Его поверхность покрывают защитным слоем, которому не страшны прямые солнечные лучи.

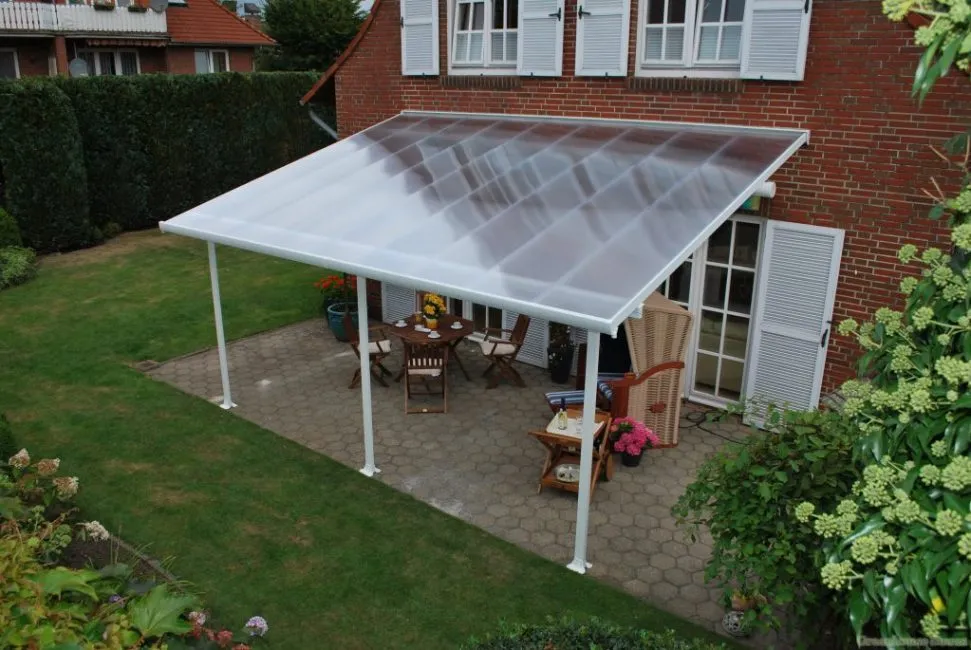

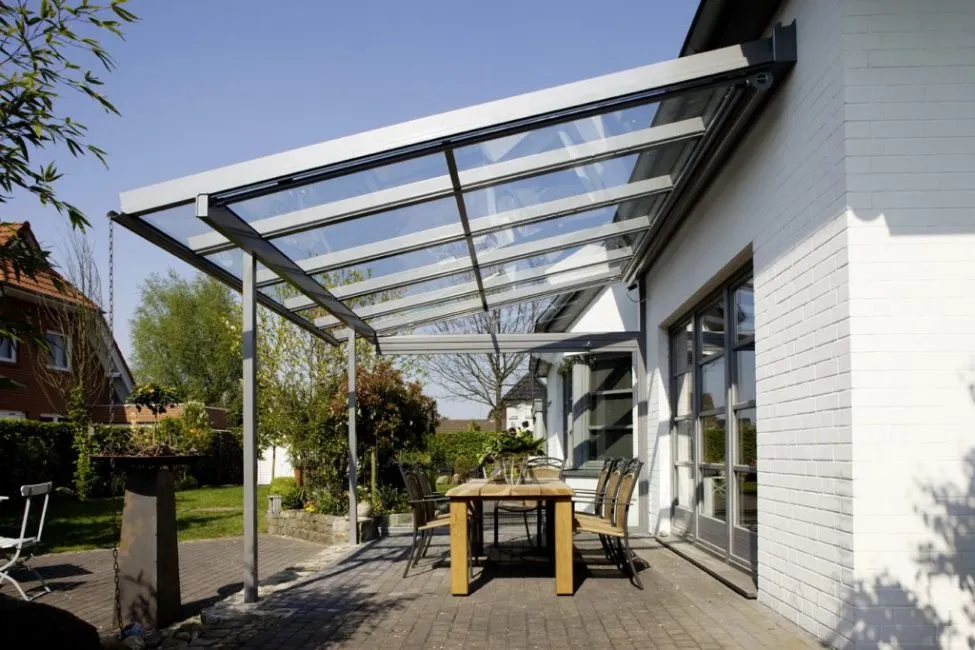

Навес с использованием поликарбоната
Есть 3 вида:
- Монолитный
- Ячеистый
- Профилированный
Критерии выбора:
- Толщина должна быть не менее 6 миллиметров. Если выбрать листы меньшей толщины, они быстро сломаются. Их качество не подойдет для монтажа кровли
- Структура должна быть ровной, без помутнений вкраплений
- Поликарбонат должен быть пластичным и прочным. При сгибе он не должен трескаться и издавать соответствующий звук. Этот критерий особенно важен при монтаже крыши в виде арки
- Стоимость должна быть адекватная. Не стоит совершать покупку, если цена занижена. Часто ее понижают на некачественный товар
Укладывается этот материал вверх защитным покрытием. При этом уклон должен совпадать с каналами, иначе на нем будет скапливаться конденсат.
Крепления должны располагаться от края минимум на 5 миллиметров. Чем ближе к краю вкручивается саморез, тем выше риск повреждения материала. Для компенсации теплового расширения отверстия должны на 2 миллиметра быть шире нужного диаметра. Располагаться они должны между ребрами жесткости.
Разрезать поликарбонат можно ножом, лобзиком, пилой, резаком, болгаркой. Каналы нужно после процедуры пропылесосить от забившейся пыли.
Для монтажа крыши из поликарбоната можно использовать облегченный каркас.
Данный материал продается покрытый защитной пленкой. Она удаляется после окончания работ, когда навес будет полностью готов.
Поликарбонат имеет и свои минусы. Он не создаст тень и прохладу. Солнечные лучи свободно пройдут через полупрозрачную текстуру.
Еще он не обладает огнеупорностью. Поэтому такое покрытие недоступно, если строение задумано как площадка для барбекю. Устанавливать мангал под него нельзя.

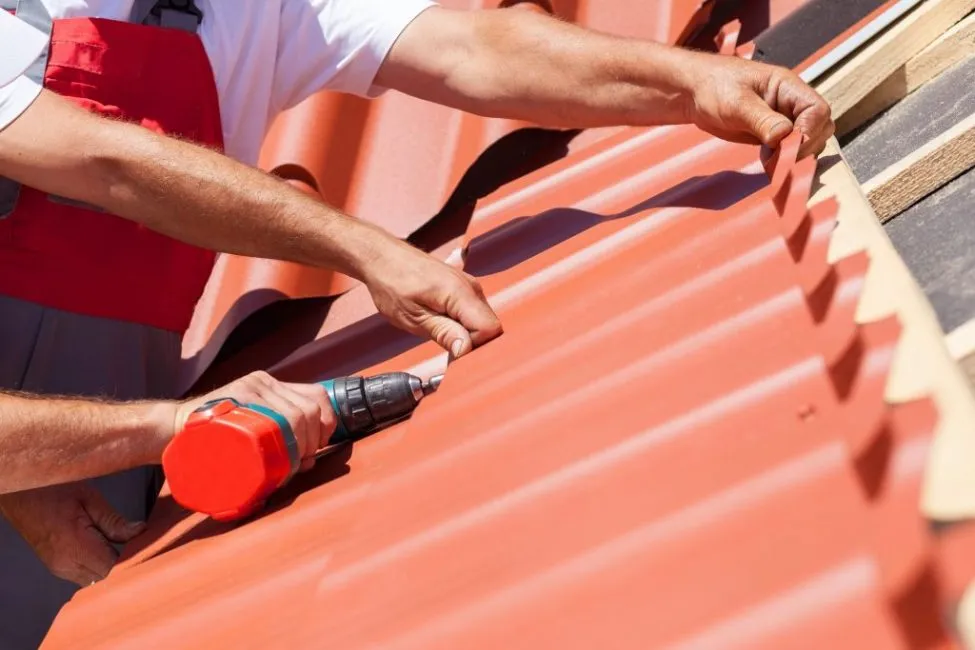

Металлочерепица обладает повышенной твердостью, для работы с ней нужны специальные инструменты. Разрезать ее лучше болгаркой, или как ее еще называют плоскошлифовальной машинкой. За ее отсутствием можно воспользоваться ножницами по металлу, хотя это отнимет больше времени и сил.

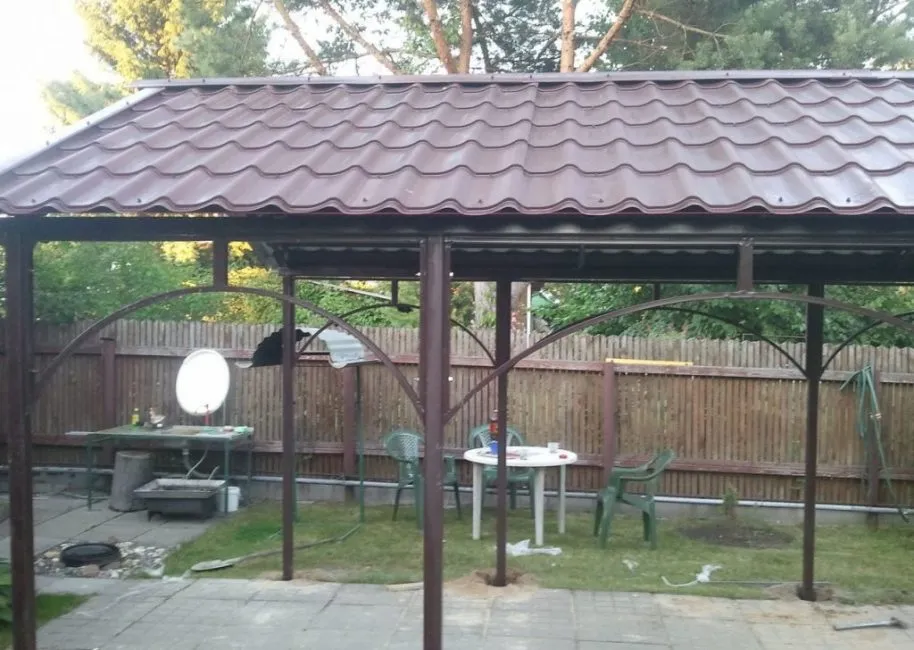

Навес из металлочерепицы
Монтаж делается снизу вверх. Нахлест листов должен составлять 15 сантиметров. После полной укладки стыки закрываются декоративной планкой.
Работая на высоте нужно помнить о технике безопасности. Одежда должна быть удобная, не стесняющая движения, а обувь с нескользкой подошвой. Наступать можно только в прогибы укладочного материала.
4. Монтаж пола

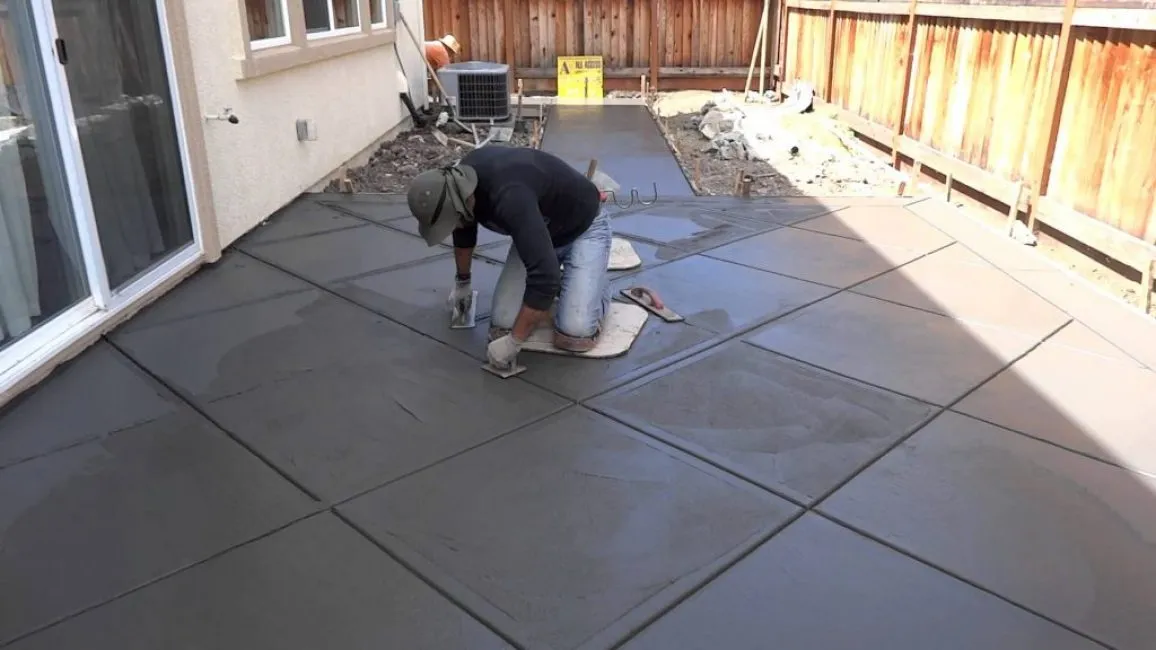

Укладка уличной плитки
После того как навес готов, пора заняться его обустройством. Напольное покрытие выбирается в зависимости от функционала пристройки.
Это может быть асфальтированная площадка для стоянки автомобиля. Если навес сделан возле крыльца и будет служить местом отдыха, то пол можно сделать из дерева. Помимо этого, можно площадку под крышей выложить плиткой. Выбор зависит от предпочтений хозяев дома.
Советы
Шикарная зона отдыха
- Минимально допустимая высота навеса 2 метра
- Если крыша дома не имеет стока для осадков, то их тяжесть падет на кровлю навеса. Обязательно нужно установить на нем водосточный желоб
- Если навес построен для формирования зоны отдыха, то нужно по открытым сторонам повесить занавески. Можно использовать рулонные шторы. Они спасут от палящего полуденного солнца
- Если постройка с прозрачной крышей, то внутри нелишне установить дополнительно тент, который будет открываться и закрываться
- К навесам необходимо провести электричество, при этом неважно для каких целей они построены
- Все элементы нужно обработать защитными средствами, тогда строение прослужит долго. Для металла это грунтовка и краска, для дерева антисептики и лак
Читайте также: Как сделать патио на даче своими руками: разнообразные варианты оформления, отделки и обустройства (85+ Фото Идей & Видео)
Декорирование навеса
Навес можно вписать в ландшафтный дизайн участка. Он станет не только функциональным, но и красивым объектом
Варианты:
Посадить по периметру вьющиеся растения и цветы. Например, вьюнки, плющ или виноград. С наступлением лета они обовьют каркас постройки, превратив ее в живую беседку. Они скроют пространство под крышей от посторонних глаз и защитят от солнца.
Можно раскрасить конструкцию. Яркие цвета сделают акцент и будут привлекать взор. Проявив фантазию можно создать расписной арт-объект.
Добавить резные или кованые украшения. Например, установить опорные столбы с выполненной на них резьбой. Такой декор можно сделать самостоятельно или заказать у мастера. В нем можно проявить свою индивидуальность и вкус.
Строительство навеса своими руками доступно каждому желающему. Он обеспечит пространство возле дома, где можно оборудовать место для отдыха, детскую площадку или стоянку для машины. При правильно подобранном дизайне, он гармонично впишется в приусадебный участок.
