Изготовление обрешетки под металлосайдинг — пошаговая инструкция

16.01.2024

Металлический сайдинг – это материал для наружного облицовывания, который применяется для создания вентилируемых фасадов. Он не только выполняет декоративную функцию, но также обеспечивает защиту фасада, утеплителя и всей подконструкции от неблагоприятных атмосферных воздействий, таких как дождь, снег, град и другие.

Кстати, можно ли также обсудить детали обрешетки под металлический сайдинг?

Многие считают, что обрешётка под стальной сайдинг может быть как металлической, так и деревянной. Это не так. В инструкциях и альбомах технических решений рекомендуется установка сайдинга на металлический каркас.

Почему обрешётка для металлосайдинга должна быть именно металлической? Это обусловлено техническими и инженерными требованиями. К тому же, она обладает рядом преимуществ:

устойчива к гниению;
имеет высокую жесткость и прочность конструкции;
устойчива к постоянным и резким перепадам температур;
может обеспечить долгий срок эксплуатации всей конструкции вентфасада;
легко и быстро монтируется;
даёт возможность регулировки направляющих по длине и вылету.

В статье мы расскажем, как правильно сделать обрешетку под металлосайдинг своими руками. Но прежде чем рассмотреть устройство обрешетки под металлосайдинг, важно понять порядок выполняемых работ:

Установка крепежных кронштейнов.
Монтаж теплоизоляционного материала.
Крепление профилей направляющих.
Монтаж металлосайдинга.

Мы рассмотрим только три первых пункта, которые относятся непосредственно к устройству обрешётки.

Кронштейны

Кронштейны представлены двумя типами: стандартные и усиленные.

В своём названии они имеют буквенно-числовую аббревиатуру где:

буквы (КК) – сокращенное название типа кронштейна;
число (NN) – размер, на который кронштейн выступает от стены. Размер вылета зависит от толщины планируемого утепления с учётом вентиляционного зазора.

Если теплоизоляция стен не предусмотрена, выбираются кронштейны с самым маленьким числом. В типе крепежных кронштейнов обычных (КК) это будет КК-50, в типе усиленных кронштейнов (ККУ), это будет ККУ-90.

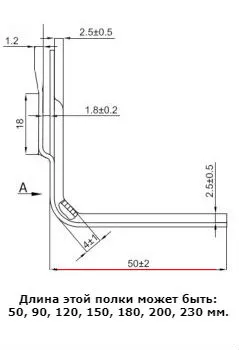

Крепежные кронштейны

Описание: такие кронштейны относятся к разряду «Эконом».

Марка:

КК-50
КК-90
КК-120
КК-150
КК-180
КК-200
КК-230

Кронштейны по материалу, толщине металла и обработке могут быть изготовлены в следующих вариантах:

оцинковка – толщина металла 1,2 и 2 мм;
нержавеющая сталь (изготавливаются на заказ).

Дополнительно могут быть окрашены порошковой краской.

Срок эксплуатации: от полугода до 40 лет, зависит от того, в каком материале, толщине и покрытии вы выберете кронштейны.

Характеристики:

быстрый и лёгкий монтаж;
в комплекте шайба и прокладка;
устойчив к коррозии;
может скрыть незначительные дефекты стен в виде перепадов плоскости;
может применяться для монтажа фасадов, относящихся к тяжелым.

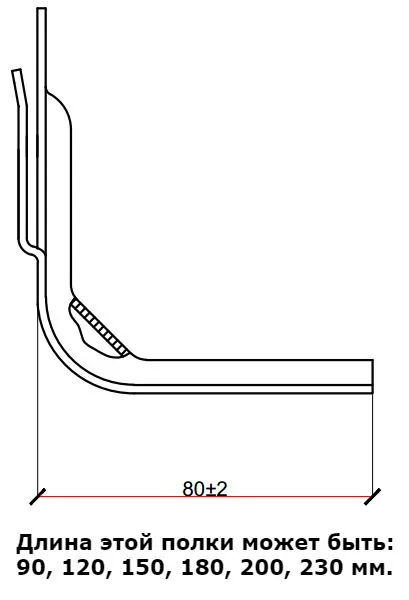

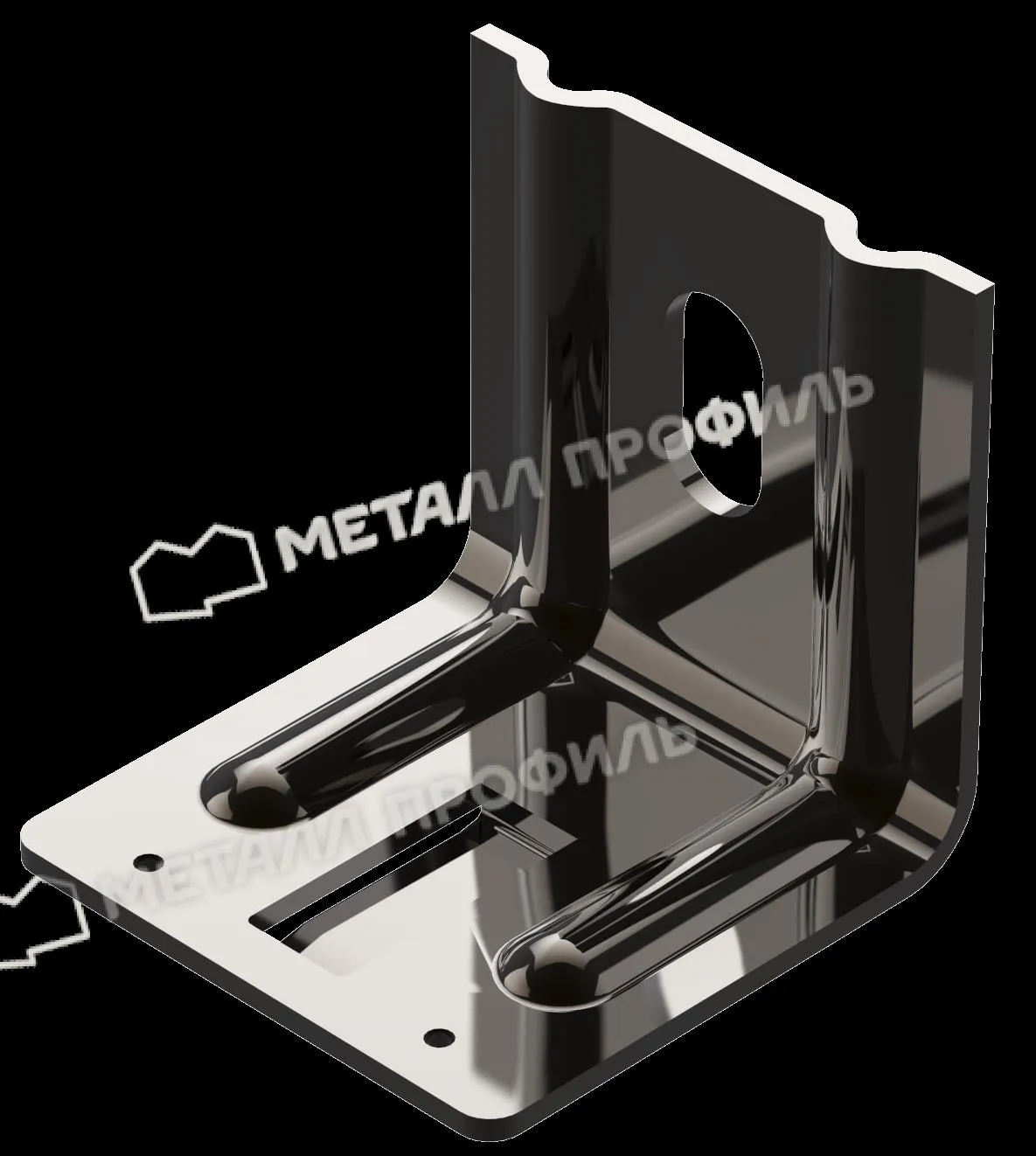

Усиленные крепежные кронштейны

Описание: такие кронштейны относятся к разряду «Премиум».

Марка:

ККУ-90
ККУ-120
ККУ-150
ККУ-180
ККУ-200
ККУ-230

Кронштейны по материалу, толщине металла и обработке могут быть изготовлены в следующих вариантах:

оцинковка – толщина 1,2 и 2 мм;
нержавеющая сталь (изготавливаются на заказ) – толщина металла 1,2 и 2 мм.

Дополнительно могут быть окрашены порошковой краской.

Срок эксплуатации: от полугода до 40 лет, зависит от того, в каком материале, толщине металла и покрытии вы выберете кронштейны.

Характеристики:

за счёт усиливающих рёбер на сгибе имеет более высокую жесткость и прочность;
в комплекте есть крепежная шайба для лучшего уплотнения места крепления;
устойчив к коррозии;
может скрыть незначительные дефекты стен в виде перепадов плоскости;
может применяться для монтажа фасадов, относящихся к тяжелым.

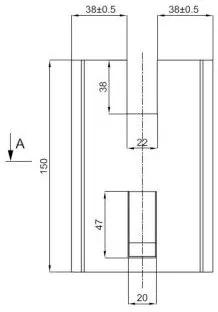

Удлинитель кронштейна

Описание: применяются только с кронштейнами типа ККУ, для удлинения вылета кронштейнов до 120 мм.

Марка:

УК-150

Удлинители по материалу, толщине металла и обработке могут быть изготовлены в следующих вариантах:

оцинковка – толщина металла 1,2 мм.

Дополнительно могут быть окрашены порошковой краской.

Характеристики:

позволяет удлинить полку вылета крепежного кронштейна до 350 мм (это максимально допустимый показатель);
устойчив к коррозии.

Монтаж кронштейнов

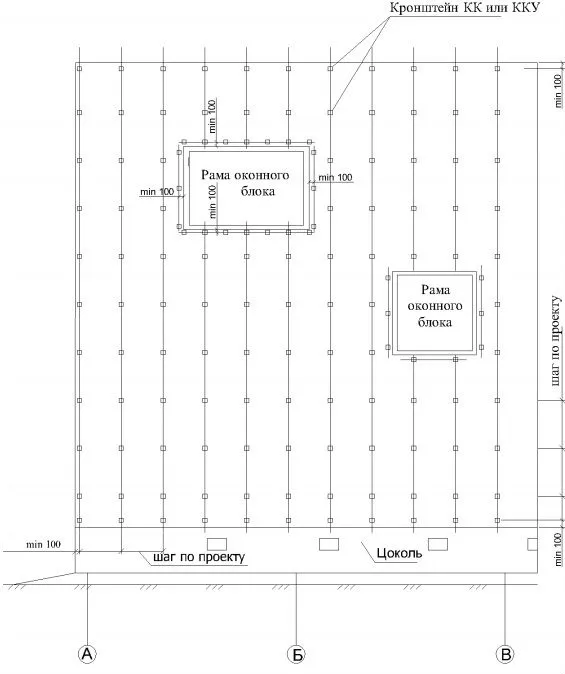

Монтаж кронштейнов к стене для металлического сайдинга производят в вертикальном направлении (см. рисунок).

Производится разметка осей для установки кронштейнов, выставляются маячки.
В отмеченных местах сверлят отверстия под дюбели (анкеры). В зависимости от материала стены используют дрель или перфоратор.
В очищенные от пыли отверстия вставляют дюбели (анкеры) и крепят кронштейны.
Краевые кронштейны крепятся с отступом от края стены не менее 100 мм. Шаг между кронштейнами по ширине составляет 700 мм, по высоте 800 мм.
Между кронштейном и стеной устанавливают паронитовую (изолоновую) прокладку для исключения мостиков холода.
Незначительные неровности стен (до 30 мм) могут быть нивелированы во время монтажа кронштейнов их регулировкой.

Теплоизоляция

Если вентилируемый фасад предварительно утепляется, то прежде чем установить обрешетку под металлосайдинг, необходимо смонтировать теплоизоляцию.
Минимальная толщина утеплителя при устройстве металлосайдинга — 50 мм.

Монтаж утеплителя

При монтаже теплоизоляции, рекомендуется придерживаться следующих рекомендаций:

Во время монтажа утеплителя фасад должен быть защищен от попадания дождя, снега и т.д. Утеплитель монтируется на сухие стены, сам он тоже должен быть сухим.
Перед монтажом плит предварительно в стене просверливаются отверстия для крепления. Глубина отверстий должна соответствовать типу крепежного дюбеля.

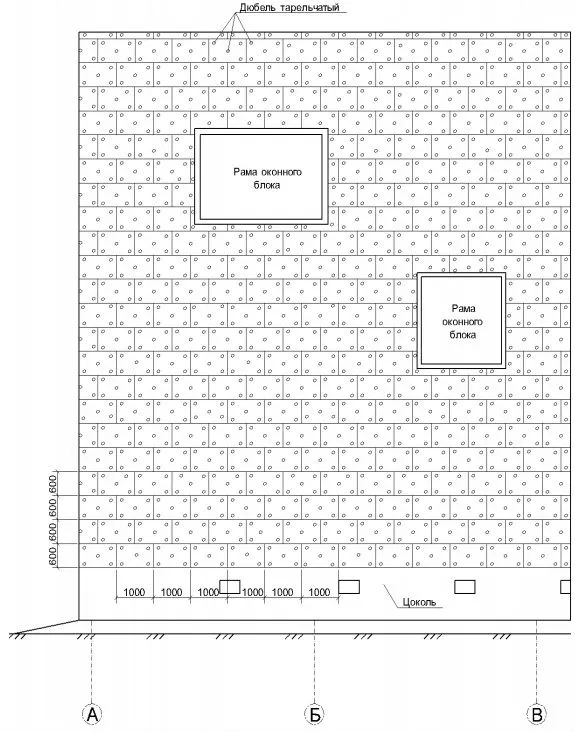

Плиты монтируются снизу вверх и закрепляются на 2 тарельчатых дюбеля. Длина дюбелей определяется общей толщиной утеплителя.
Теплоизояция монтируется сплошным полотном, без пустот. Если утепление происходит в несколько слоёв, то плиты кладут вразбежку с перекрытием мест стыковки.
Сверху на плиты вплотную без провисов устанавливают диффузионную мембрану (или ветрозащиту), проклеивая все места перехлеста пленок.
После монтажа гидроветрозащитной мембраны при необходимости, выполняют дополнительное крепление утеплителя. Общий расход тарельчатых дюбелей составляет около 7 штук на 1 м2.

Направляющие

Главное назначение направляющих профилей – создать несущий каркас под металлосайдинг.

Чаще всего для отделки малоэтажных строений монтажники выбирают Г-образный профиль и весь каркас сооружают из него. В данной статье мы расскажем обо всех направляющих профилях, которые производит компания «Металл Профиль».

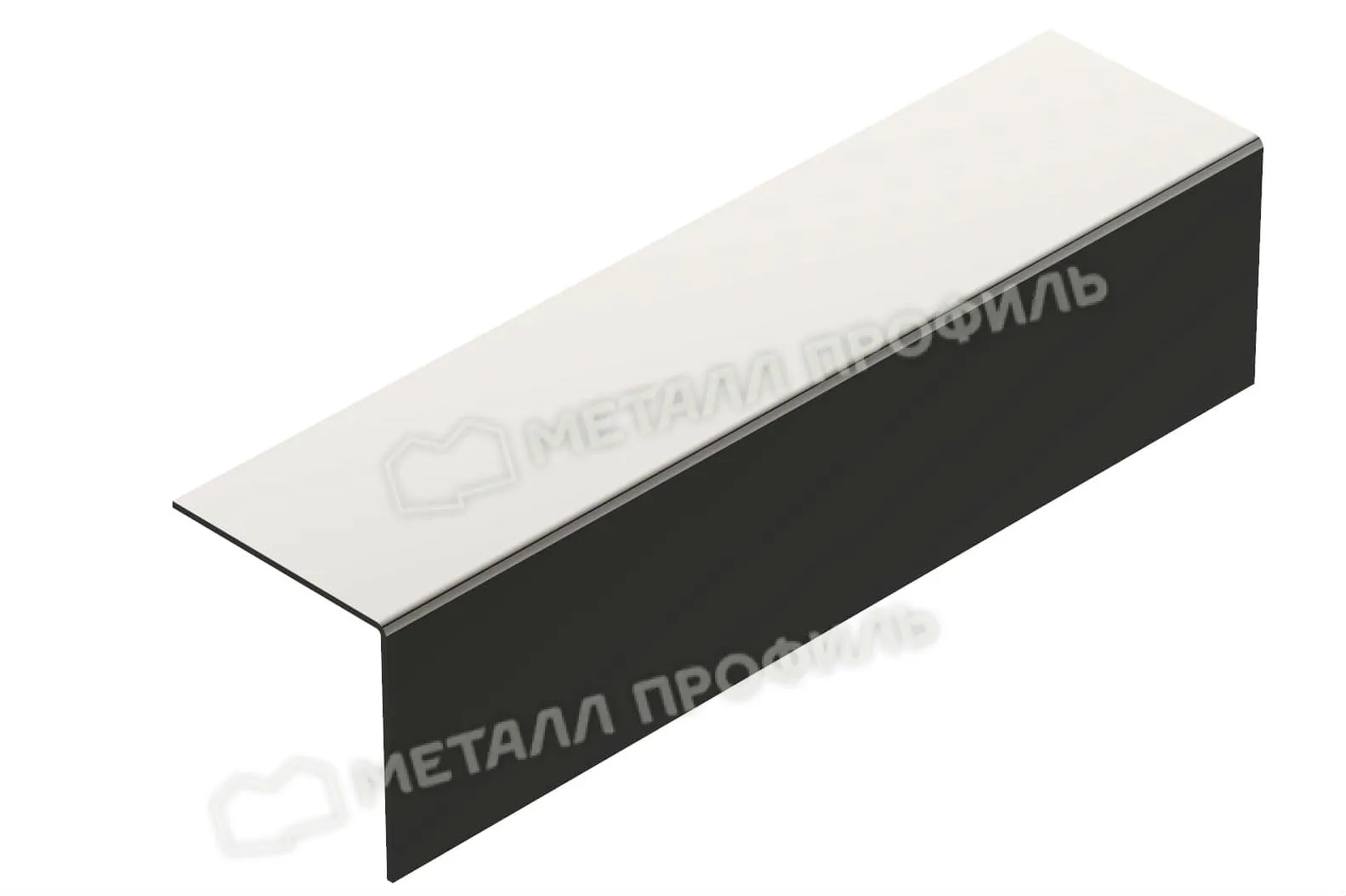

Г-образный профиль

Описание: является стандартным направляющим профилем для создания несущего каркаса под сайдинг. Устанавливается перпендикулярно панелям сайдинга. Крепится к кронштейнам.

Марка:

КПГ-40*40*3000
КПГ-60*44*3000

Г-образный профиль по материалу, толщине металла и обработке может быть изготовлен в следующих вариантах:

оцинковка – толщина металла 0,9 и 1,2 мм;
нержавеющая сталь (изготавливаются на заказ) – толщина 1,2 мм.

Дополнительно может быть окрашен порошковой краской.

Срок эксплуатации: от полугода до 40 лет, зависит от того, в каком материале, толщине металла и покрытии вы выберете кронштейн.

Г-образный широкий профиль

Описание: является стандартным направляющим профилем для создания несущего каркаса под сайдинг. Одна полка длиннее, чем у стандартного Г-образного профиля. Более широкая полка даёт дополнительную жёсткость плюс добавляет длины профилю (если есть такая потребность).

Устанавливается перпендикулярно панелям сайдинга.

Марка:

КПГШ-60*81*3000

Г-образный широкий профиль по материалу, толщине металла и обработке может быть изготовлен в следующих вариантах:

оцинковка – толщина металла 0,9 и 1,2 мм;
нержавеющая сталь (изготавливаются на заказ) – толщина 1,2 мм.

Дополнительно может быть окрашен порошковой краской.

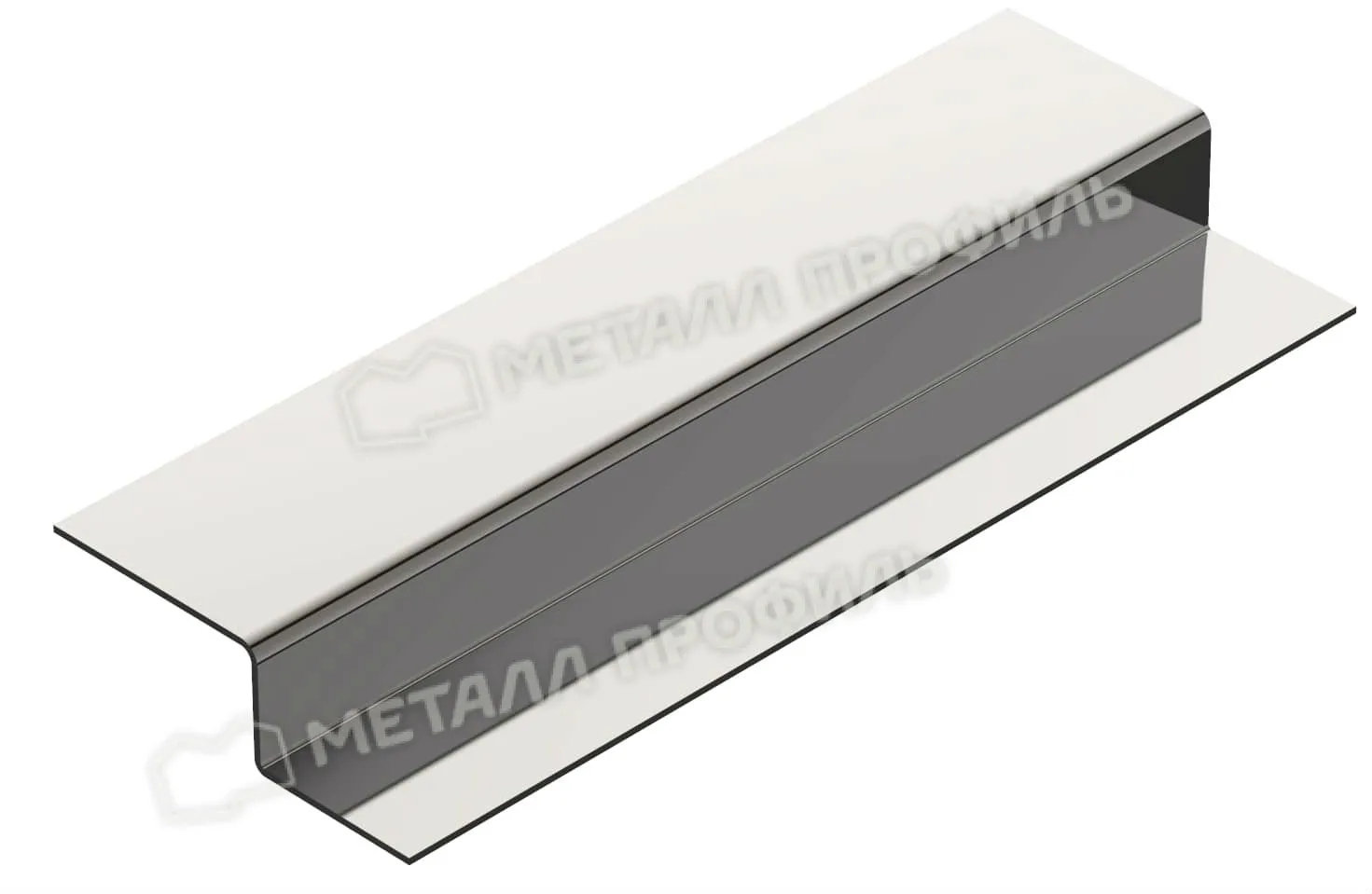

Z-образный профиль

Назначение: применяется для устройства каркаса обрешётки на углах, оконных и дверных проёмах.

Марка:

КПZ-29*20*3000

Z-образные направляющие профили по материалу, толщине металла и обработке могут быть изготовлены в следующих вариантах:

оцинковка – толщина металла 1,2 мм;
нержавеющая сталь (изготавливаются на заказ) — толщина металла 1,2 мм.

Дополнительно могут быть окрашены порошковой краской.

Срок эксплуатации: от полугода до 40 лет, зависит от того, в каком материале, толщине металла и покрытии вы выберете кронштейны.

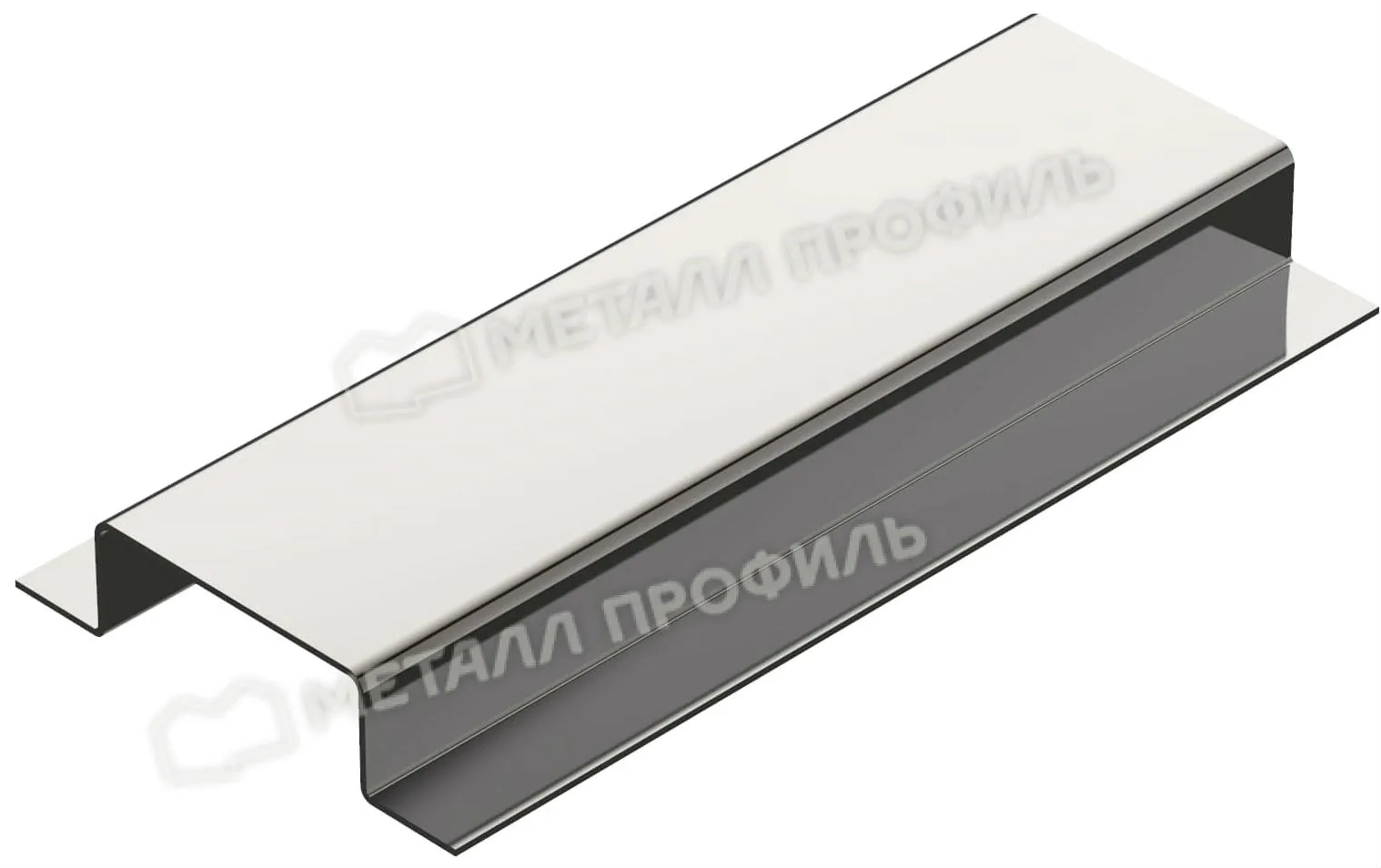

Шляпный профиль

Назначение: в случае необходимости может применяться для оформления перекрестной обрешётки. Монтируется поверх Г-образного профиля, в перпендикулярном направлении.

Марка:

КПШ-50*20*3000
КПШ-60*20*3000
КПШ-90*20*3000

Шляпные профили по материалу, толщине металла и обработке могут быть изготовлены в следующих вариантах:

оцинковка – толщина металла 0,9 и 1,2 мм;
нержавеющая сталь (изготавливаются на заказ) — толщина металла 1,2 мм.

Дополнительно могут быть окрашены порошковой краской.

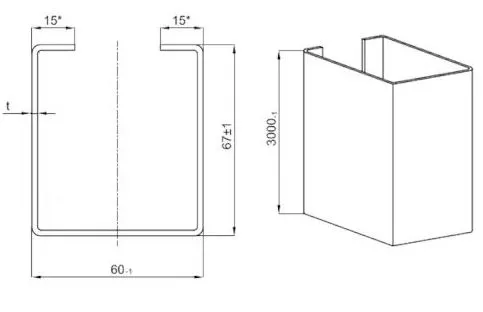

С-образный профиль

Назначение: применяется для обустройства межэтажной обрешётки и обрешетки дверных и оконных проёмов.

Марка:

КПС-64*60*3000
КПС-62*58*3000

С-образные направляющие профили по материалу, толщине металла и обработке могут быть изготовлены в следующих вариантах:

оцинковка.

Дополнительно могут быть окрашены порошковой краской.

С-образный широкий профиль

Назначение: применяется для обустройства межэтажной обрешётки и обрешетки дверных и оконных проёмов.

Марка:

КПСШ-64*90*3000
КПСШ-62*88*3000

оцинковка.

Дополнительно могут быть окрашены порошковой краской.

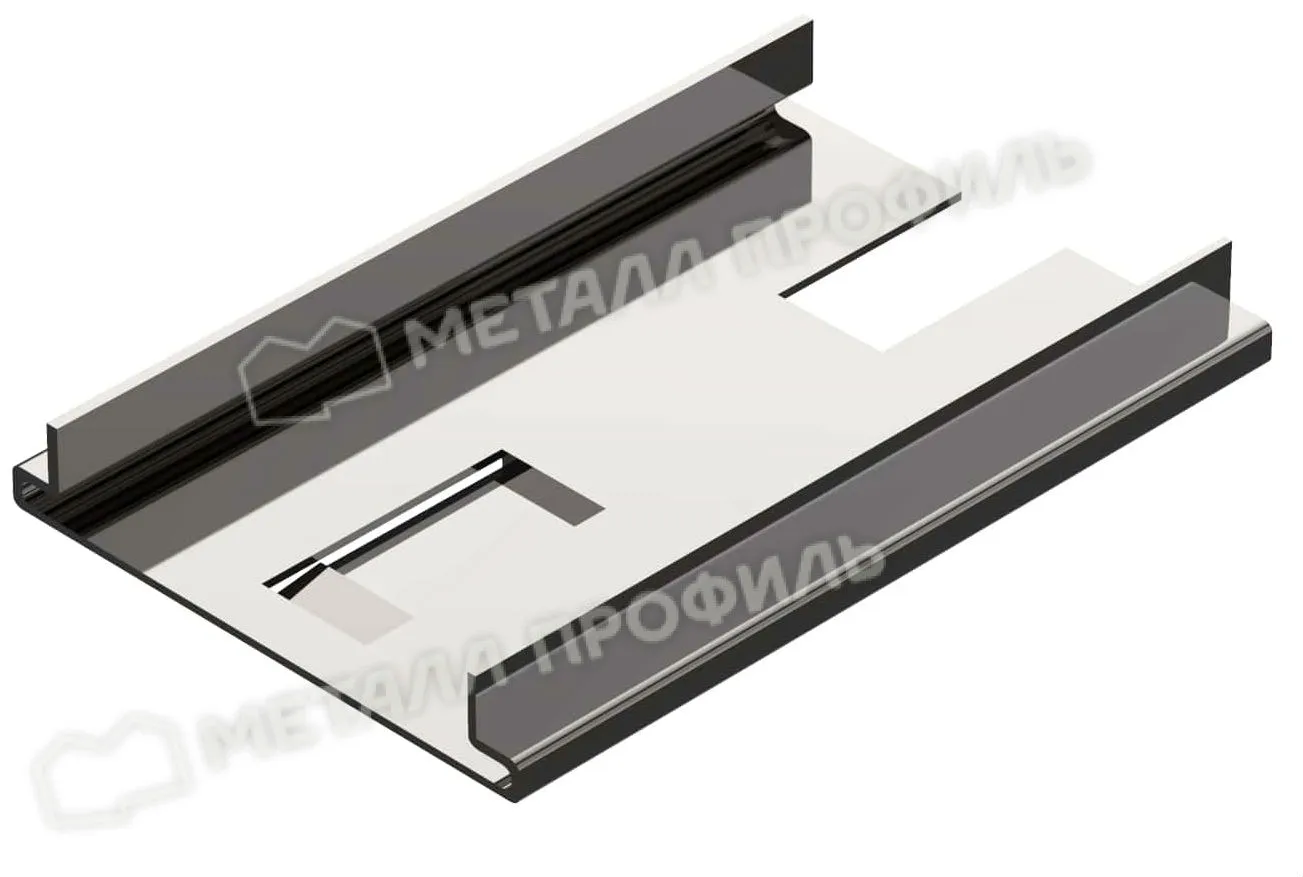

Стыковочный профиль

Назначение: применяется для наращивания по длине профилей, если не хватило стандартной длины.

Стандартная длина профиля – 3 м. Максимально допустимое наращивание – до 4,5 м.

Марка:

КПС-59*56*625
КПС-59*56*312

Стыковочные профили по материалу, толщине металла и обработке могут быть изготовлены в следующих вариантах:

оцинковка – толщина металла 1,2 мм;
нержавеющая сталь (изготавливаются на заказ).

Дополнительно могут быть окрашены порошковой краской.

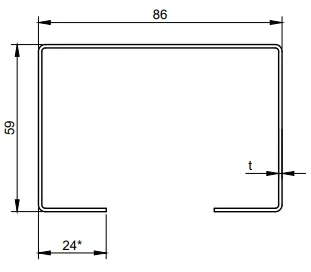

Стыковочный широкий профиль

Назначение: применяется для наращивания по длине профилей, если не хватило стандартной длины.

Стандартная длина профиля – 3 м. Максимально допустимое наращивание — до 4,5 м.

Марка:

КПСШ-59*86*625

оцинковка – толщина металла 1,2 мм;
нержавеющая сталь (изготавливаются на заказ).

Дополнительно могут быть окрашены порошковой краской.

Монтаж направляющих

Направляющие профили крепятся к кронштейнам двумя саморезами 4,8х28 с ЭПДМ-прокладкой. Также для крепления направляющих можно использовать заклёпки из нержавеющей стали 4,8х10.

Во время монтажа, обязательно необходимо проверять плоскостность и строгую вертикальность обрешётки. Если планируется облицовка цоколя, порядок действий будет аналогичным.

Что в итоге?

Вы только что научились устанавливать металлический каркас под сайдинг. Монтаж самого сайдинга и доборных элементов — это следующий шаг, и он в чём-то гораздо проще, чем установка подконструкции. Эту информацию вы найдёте в статье «Как монтировать металлический сайдинг».

И не забудьте: металлический каркас — основа прочного и долговечного фасада из сайдинга!
