Изготовление опалубки из досок для фундамента своими руками — подробная пошаговая инструкция с чертежами и фотографиями.

На чтение 7 мин. Просмотров 06.06.2020

Для обеспечения правильной геометрии и размеров фундамента строители используют специальную конструкцию. Откройте для себя метод создания опалубки для фундамента из деревянных досок своими руками.

1. Особенности опалубки
2. Виды конструкции
3. Расчет материалов
4. Как выбирать материал
5. Подготовительные работы
6. Как правильно сделать и установить опалубку
7. Распространенные ошибки
8. Заключение

Особенности опалубки

Конструкцию используют для того, чтобы жидкий раствор не растекался. Из-за подготовленного пространства бетон распространяется равномерно, а после высыхания сохраняет нужную форму и прочность.

Из-за особенностей используемого раствора опалубка должна соответствовать следующим требованиям:

• высокая прочность, способная выдержать вес бетона;
• сопротивляемость деформации, способность сохранять начальную форму на весь срок застывания;
• возможность беспрепятственно заливать бетон и укладывать армирующий слой.

[stextbox id=’info’]Обратите внимание! Технические требования к опалубке указаны в ГОСТ 34329-2017. Нормы используют в обязательном порядке на промышленных объектах. Для самостоятельного изготовления будет полезно ознакомиться с основными требованиями.[/stextbox]

Виды конструкции

Различают 2 основных типа опалубок:

• съемные;
• несъемные.

Выбирая, какая лучше опалубка, важно знать о преимуществах и недостатках обоих типов конструкции. Разборные или съемные опалубки снимают после застывания бетона. Различают одноразовые и щитовые конструкции.

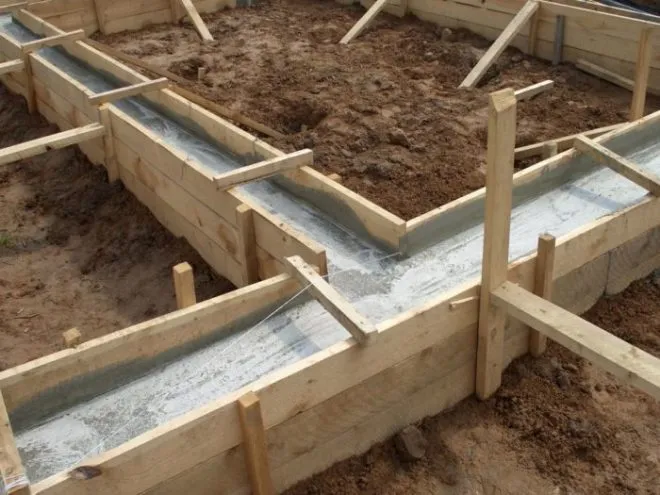

Одноразовые секции делают из подручных материалов и устанавливают для невысокой заливки. Конструкцию укрепляют распорками и кольями снаружи и между щитами. Опалубку применяют для ленточного фундамента. После использования конструкцию разбирают, используют в других целях или утилизируют. Для строителя важно знать, как собрать опалубку из древесины.

Главные преимущества – относительная дешевизна материалов, простота изготовления и доступность.

Щитовой вариант защиты фундамента изготавливают из плит влагостойкой фанеры с металлическим каркасом. Из-за своих размеров такие конструкции используют для заливки высоких частей. Например, для цоколя. Благодаря съемным элементам, секции легко разбираются.

Преимущество конструкции – возможность повторного использования опалубки и экономии средств на сопутствующие работы. Готовые конструкции продают наборами, куда входят регулируемые стойки и соединительные элементы.

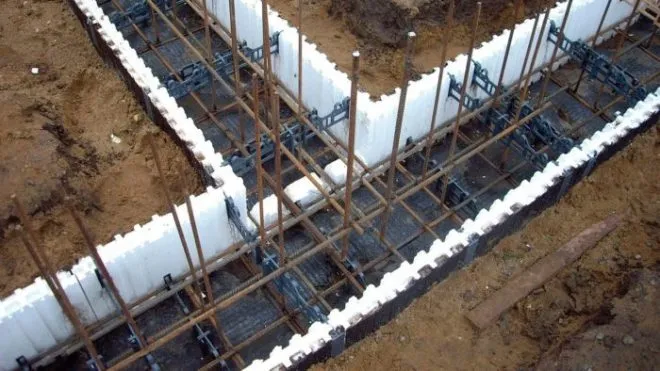

Несъемными опалубками называют формы, остающиеся вокруг фундамента после застывания. В качестве каркаса используют полимерные материалы. Например, полистирол. Технология применяется при строительстве крупных промышленных и жилых объектов.

Среди преимуществ выделяют простоту монтажа опалубки, дополнительную защиту фундамента от природных условий. Недостаток – высокая стоимость используемых материалов.

[stextbox id=’info’]Обратите внимание! Снятие щитов проводят до полного затвердевания бетона. В зависимости от природных условий и используемого состава, срок разопалубливания составляет 8-20 дней.[/stextbox]

Расчет материалов

При выборе характеристик и подсчете количества материалов учитывают расстояние между опорами, плотность смеси, свойства грунта.

Чтобы узнать, сколько нужно досок для сооружения опалубки, проводят несложные математические расчеты:

1. Сначала находят длину периметра ленточного фундамента и умножают число на 2. Щиты устанавливают по обе стороны.
2. Полученное значение делят на длину доски для определения количества щитов.
3. Окончательный этап – перемножают численность щитов и количество досок на 1 секцию. Например, если щит состоит из 3 досок, то количество увеличивают в 3 раза.

Теперь, зная размеры доски, легко определить квадратуру. Для этого длину доски умножают на ширину доски. Полученное значение перемножают с количеством материала. Результат покажет, сколько квадратных метров доски потребуется для сбора опалубки.

[stextbox id=’info’]Обратите внимание! Для плитного фундамента первый шаг пропускают, так как монолитную заливку ограждают только с одной стороны.[/stextbox]

Важным параметром является толщина доски. Чем толще полотно, тем больше веса выдержит. Но такая древесина стоит дороже, она сложнее в обработке. Для подсчета нужной толщины используют следующую формулу:

где, G – нагрузка бетонной смеси на доску, n – уплотнение бетона (для фундамента без стороннего уплотнения значение равно 1), l – дистанция между подпорками каждой секции, T – сопротивление материала (для деревянного полотна 8*105 кг/кв.м.).

Нагрузку бетона определяют по формуле G = q x H, где q = 2500 кг/м, а H – высота фундамента.

Результатом вычислений будет минимальная толщина, меньше которой использовать доску нельзя.

[stextbox id=’info’]Обратите внимание! При покупке материалов важно оставлять запас. Профессиональные строители после расчета досок рекомендуют делать запас 10-15% от расчетных значений. Щит делают из доски 25 мм или толще.[/stextbox]

Как выбирать материал

В зависимости от заливаемого фундамента, для опалубки используют различные материалы.

Наиболее часто применяют:

• древесину;
• пенополистирол;
• металл.

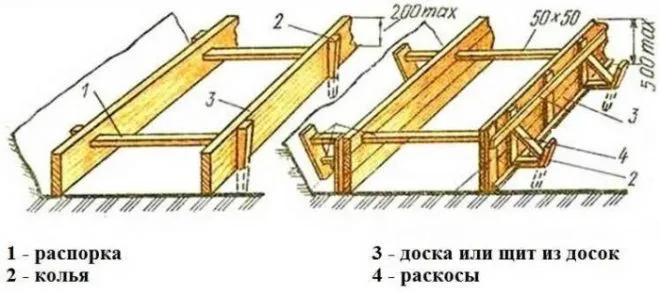

Древесина – самый популярный материал, используемый в домашнем строительстве. Дерево легко поддается обработке, дешево стоит, применяется в других целях в хозяйстве. Деревянный щит представляет собой одну или несколько досок, соединенных поперечными рейками в единое полотно. В качестве упоров используют подпорки треугольного типа. Дополнительные распорки устанавливают между щитами. Подходит для легкого основания, например, для фундамента бани.

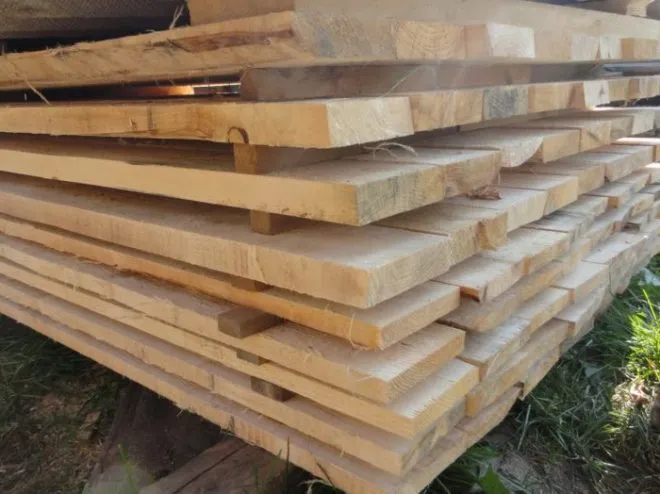

Следует знать, какие доски нужны. Влажность древесины играет важную роль. Отдают предпочтение влагостойким породам с начальным уровнем влажности 18-25%: сосне, березе или ольхе. Сухие доски не используют. При взаимодействии с влажным раствором такая древесина впитывает влагу, разбухает и разрушает целостность конструкции.

Пенополистирол – полимер, являющийся видом пенопласта. Используют только в несъемных конструкциях. Благодаря своей структуре и составу он хорошо утепляет фундамент, защищает от природного воздействия. Установка и использование опалубки намного проще деревянной, но стоит существенных финансовых вложений.

Металлические листы прочнее дерева. Устройство опалубки позволяет выдерживать высокую нагрузку и не требует дополнительных распорок. Пластичность металла дает возможность придавать любую форму. К недостаткам относится высокая стоимость элементов конструкции.

Подготовительные работы

Перед началом строительных работ проводят подготовку участка:

1. Площадку очищают от мусора, деревьев и пней. Снимают верхний плодородный слой.

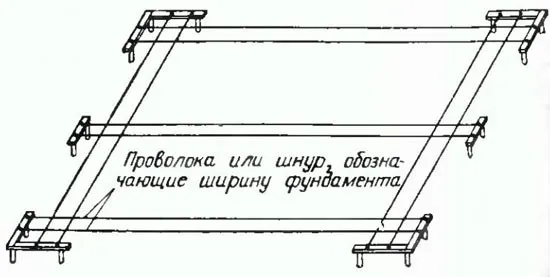

2. Размечают участок по границам здания с помощью горизонтально натянутых нитей, лески или проволоки.
3. По сделанным меткам выкапывают траншею на глубину фундамента с учетом подушки. Стены траншеи делают максимально вертикальными.

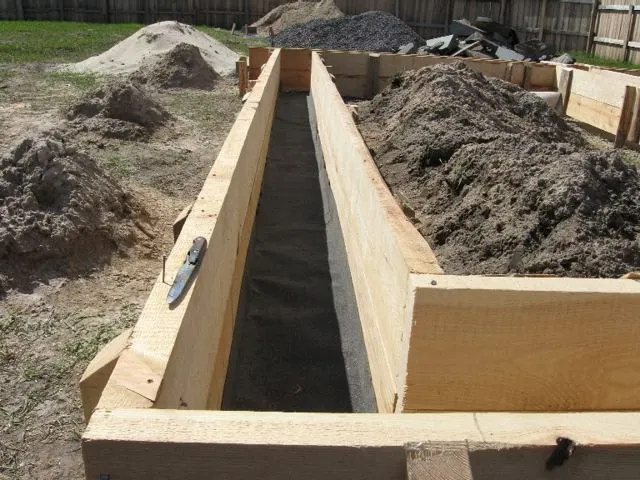

4. Грунт на дне траншеи утаптывают или уплотняют специальными инструментами. Для защиты от осыпания стен и гидроизоляции используют геотекстильное полотно.
5. На дне траншеи делают фундаментную подушку из крупнофракционного песка или мелкого щебня. Для усиления прочности слой заливают жидким цементным раствором.

После выполнения подготовки устанавливают опалубку.

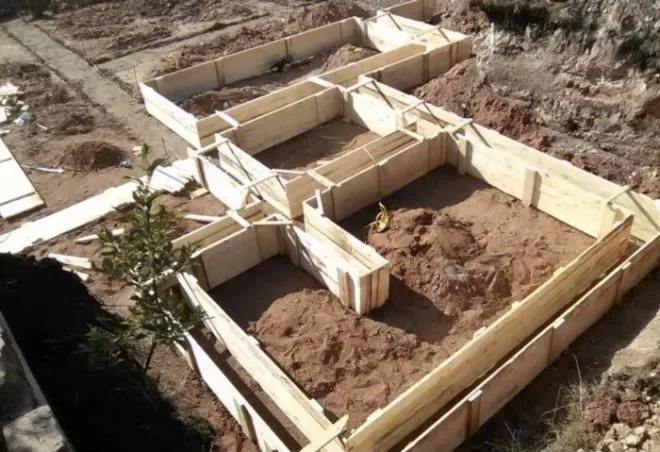

Как правильно сделать и установить опалубку

Доски соединяют в щиты. Для этого одинаковые по размеру детали выкладывают полотном и соединяют шурупами. Стараются избегать щелей, через которые может утекать раствор. Зазоры устраняют герметиком или монтажной пеной.

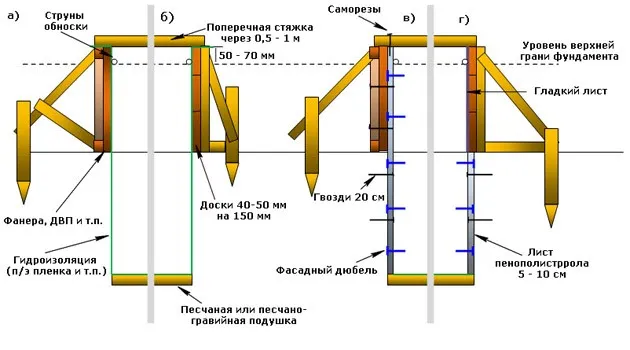

Для получения хорошего результата следует знать, как правильно собирают опалубку. Монтаж выполняют по следующей схеме:

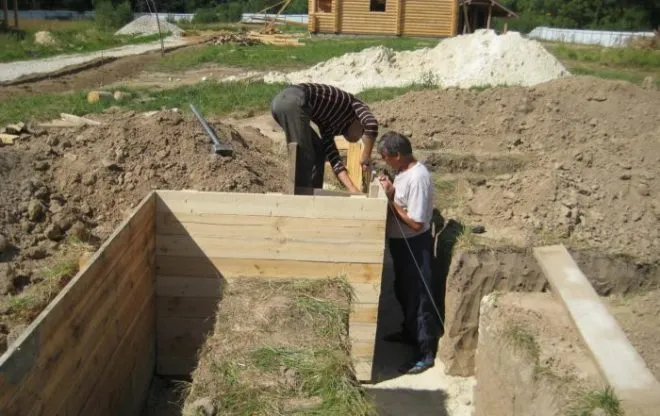

1. Установку секций начинают с внешней стороны траншеи. Щит для устойчивости немного заглубляют в грунт или фиксируют кольями. С внешней стороны прибивают распорки. Расстояние между упорами – 30-100 см. Чем толще фундамент, тем меньше интервал.
2. Устанавливают перемычки между противоположными сторонами. Длина каждой перемычки соответствует ширине фундамента.
3. Внутреннюю сторону устанавливают аналогично внешнему контуру. Противоположные секции соединяют перемычками, хомутами, внутренними распорками и другими крепежами.
4. Проверяют правильность установки. Угол уклона составляет не более 3°. Обнаруженные щели устраняют герметиком.
5. Чтобы исключить вытекание раствора, внутреннюю часть прокладывают рубероидом или плотным полиэтиленом.

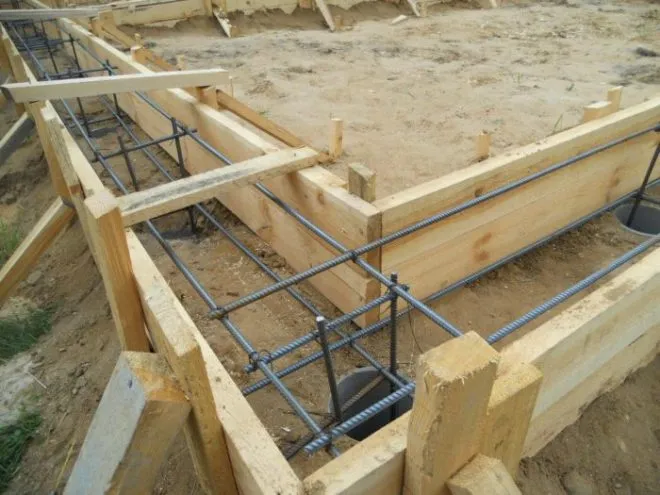

6. Для армированного бетона вяжут и устанавливают арматуру.
7. Заливают бетон.

[stextbox id=’info’]Обратите внимание! Перед заливкой раствора прокладывают технические отверстия для коммуникаций.[/stextbox]

Распространенные ошибки

В процессе работы начинающие строители допускают ошибки, негативно сказывающиеся на качестве фундамента:

1. Низкокачественные материалы. В попытках сэкономить часто закупают некачественную древесину. В результате полотно не выдерживает нагрузку и разрушается под давлением бетона. Излишняя экономия чревата дополнительными расходами на повторные работы.
2. Большие щели и зазоры. В идеальном состоянии промежутка между досками быть не должно. Допускаются небольшие промежутки до 3 мм. В противном случае раствор будет вытекать, и фундамент не будет качественным.
3. Некачественные внешние упоры. Излишняя экономия вредит не только доскам, но и удерживающим элементам. Из-за большой нагрузки упор может сломаться.
4. Нарушение гидроизоляции. Множество прорывов в пленке или рубероиде доставит проблемы с демонтажем опалубки и ухудшат надежность основы.

Заключение

1. Опалубка придает фундаменту нужную форму и защищает от растекания.
2. Конструкции бывают съемными и несъемными. Съемные части опалубок используют повторно при строительстве, а неразборные защищают фундамент от холода и влаги. Отличие также состоит в том, чем готов пожертвовать строитель – деньгами или временем.
3. Количество досок зависит от размеров основания, а толщина – от плотности и высоты раствора.
4. Важно знать, из какой доски соорудить опалубку. Для домашнего строительства оптимальным вариантом является сосна, береза или ольха 18-25% влажности.
5. Сборку конструкции выполняют после подготовки участка и формирования траншеи.

Защитные щиты являются необходимым условием для правильной заливки основания. Инструкция, чертежи и фото помогут в реализации того, как сделать опалубку из досок для фундамента своими руками пошагово. Делитесь в комментариях советами по строительству и подготовительным работам.

[youtube]https://www.youtube.com/watch?v=Qa3DihhaBC8[/youtube]

Сколько кубов доски нужно для опалубки?

Количество кубометров (кубов) досок, необходимых для опалубки, зависит от размеров и формы опалубленного объекта.

Для расчета количества досок, необходимых для опалубки, нужно знать следующие параметры:

• Периметр опалубки (длина всех стен, которые нужно опалубить)
• Высота стен
• Ширина досок, которые будут использоваться для опалубки

Количество досок можно рассчитать по формуле: Количество досок = (Периметр x Высота) / Площадь одной доски

Например, если периметр опалубки составляет 20 метров, высота стен 3 метра, а ширина досок 10 сантиметров (или 0,1 метра), то количество досок можно рассчитать следующим образом: Количество досок = (20 x 3) / (0,1 x 1) = 600 досок

Таким образом, для опалубки данного объекта потребуется 600 досок. Однако стоит учесть, что это только приблизительный расчет, и реальное количество досок может отличаться в зависимости от конкретных условий строительства.
