Изготовление перемычки над калиткой — этапы и расчет нагрузки.

2. Деревянная перемычка над дверным проемом. Деревянные перемычки
3. Перемычки над дверными проемами. Перемычка (архитектура)

4. Переключимся на новую тему: «Перемычка над калиткой из газобетона». Обсудим вопросы связанные с армированием и расчётом такой перемычки, её техническими аспектами, а также другие аспекты строительства и материалов, используемых при создании подобных конструкций.

   Перемычка над дверью из уголка. Виды перемычек для стен из газобетонных блоков

   • Из армированного газобетона
   • Железобетонные
   • Деревянные
   • Металлические профили
   • Из монолитного бетона

5. Видео дверные перемычки как делать, перемычка над дверным проемом, ремонт квартир под ключ Нижний Новгород

Технически перемычка в верхней части проёма — это обычная балка и расчёт для неё проводится аналогичным образом. Есть два главных требования, которым должна удовлетворять эта деталь:

1. Участки стен, на которые перемычка опирается, должны адекватно воспринимать нагрузку.
2. Остаточная деформация (прогиб) перемычки под нагрузкой не должна превышать допустимых значений для окон или дверей, установленных в проёме.

Всегда необходимо учитывать и самонесущие свойства стены. Очень часто при возведении каменной кладки проёмные перемычки выполняют свою функцию только первые 2–3 недели после их установки, а затем просто остаются в стенах без всякой надобности. Это относится к тем проёмам, над которыми сохраняется целик кладки, по высоте равный длине пролёта. Здесь перемычка не нужна вовсе — стена сама себя поддержит, при этом чем крупнее используемые для кладки блоки, тем меньшей высоты целик должен оставаться.

В других случаях расчёт перемычки ведётся по приложенной нагрузке, включающей:

• собственный вес перемычки;
• вес стены с учётом самонесущей способности (высоты кладки над проёмом);
• распределение веса стены (для летней кладки учитывается только 1/3 ширины над проёмом, для зимней — вся стена полностью);
• нагрузку, обусловленную опиранием балок или плит перекрытия на данный участок стены.

Также важны линейные размеры перемычки. Её ширина определяется толщиной стены, высота — требуемой несущей способностью. Длина перемычки соответствует ширине проёма плюс удвоенное значение глубины залегания: от 10 см для кирпичных стен и до 30 см для рыхлых пористых блоков.

В большинстве случаев для определения подходящей перемычки достаточно сделать выборку из таблиц со стандартными ЖБИ фабричного производства (серия 1.038 для стандартных и 1.225 для очень широких проёмов). Нужное изделие определяется по ширине проёма с учётом глубины закладки. Если искомая перемычка тоньше стены, таких нужно установить несколько, ну или как минимум две штуки.

Конечно, никто не настаивает на приобретении готовых изделий. Железобетонные перемычки вы вольны отлить самостоятельно, равно как заменить их на деревянные или стальные на своё усмотрение, предварительно выполнив расчёт перемычки на прогиб.

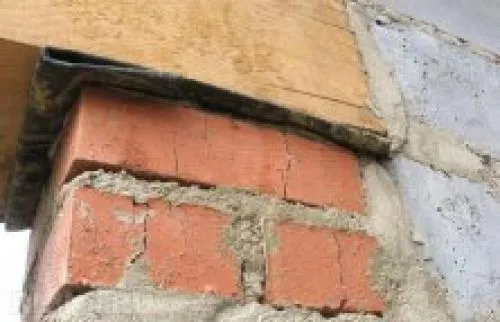

Деревянная перемычка над дверным проемом. Деревянные перемычки

Деревянные перемычки устраивают из досок, окантованных пластин, брусьев и окантованных бревен. Концы деревянных перемычек заделывают в стену не менее чем на 25 см. Железобетонные перемычки наиболее целесообразно применять при ширине проема более 2,2 м, при меньшей — делают брусковые в виде железобетонных балочек, перекрывающих проем.

Над проемами поверх перемычек ведут обычную кладку.
Не сплошные стены. Для облегчения стен, а также уменьшения расхода кирпича вместо сплошных стен применяют стены облегченные, в которых часть кладки заменяется малотеплопроводным, легким и дешевым заполнителем. Такие стены без ухудшения теплотехнических свойств имеют значительно меньший вес, следовательно, уменьшают размеры фундаментов и дают по сравнению со сплошными стенами экономию в расходе кирпича до 20-35% и раствора до 15%. Стены состоят из двух сплошных параллельных кирпичных стенок толщиной в полкирпича, выложенных ложками с нормальной перевязкой швов. Стенки расположены с промежутком друг от друга, определяемым по расчету (14-27 см). Для взаимной жесткой связи этих стенок по высоте устраивают поперечные вертикальные стенки толщиной в полкирпича, расположенные через каждые 53-105 см одна от другой и выложенные с перевязкой с продольными стенками. Образуемые внутри толщи кирпичной стены замкнутые вертикальные колодцы в процессе кладки стен заполняются засыпками из шлака, щебенки ракушечника, туфа и другими материалами неорганического происхождения; нередко в качестве заполнителя таких стен применяют легкие бетоны-шлакобетон, шлакобетонные камни и др. Несвязные засыпки необходимо через каждые 100-500 мм по высоте стены проливать раствором.

Отделка стен
Цоколь, карнизы стены и простенки шириной менее 64 см делают из сплошной кладки. Обделка оконных и дверных проемов такая же, как и в сплошных стенах. Облегченные стены применяют для возведения наружных и внутренних стен зданий сельскохозяйственного назначения. Однако такие стены не допускаются для зданий с повышенной эксплуатационной влажностью (кормокухни и т. п.).
Для сохранения и соблюдения санитарных условий сплошные кирпичные стены в производственных зданиях, в которых выделяется большое количество паров, штукатурят сложным или цементным раствором. В животноводческих постройках стены белят известью по кирпичу. Не сплошные кирпичные стены с засыпкой оштукатуривают с двух сторон. Сравнительно малый формат кирпича делает кирпичную кладку относительно трудоемкой и требует значительного расхода раствора на устройство большого количества швов, что является недостатком кирпичных стен.
Шлакобетонные стены возводят из ранее отформованных блоков пустотных (типа «Крестьянин») и беспустотных, или монолитных. Толщина стен в зависимости от климатических условий района строительства, назначения здания и конструктивных его особенностей принимается в один, полтора и два камня. Шлакобетонные стены возводят на непрерывном фундаменте, бутовом и бутобетонном. Кладка цоколя может выполняться также из бута или хорошо обожженного кирпича. Чтобы защитить стены от проникновения в них влаги из фундамента, на высоте цоколя укладывают изоляцию из двух слоев просмоленного толя. Кладка шлакобетонных блоков ведется ложковыми рядами с перевязкой швов на известковом или лучше сложном растворе.

Перемычки над дверными проемами. Перемычка (архитектура)

Перемычка  — конструктивный элемент, применяемый для перекрытия дверных, оконных проёмов в стене и воспринимающий нагрузку от вышерасположенной конструкции. Изготовляется из железобетона, металла, дерева или кирпича. Декоративно может украшаться сандриком .

Перемычки железобетонные широко используют в строительных работах:

•    для покрытия оконных и дверных проемов в постройках блочного типа;

•    для распределения вертикальной нагрузки от участка стены и панели перекрытия в несущих стенах над частью проема.

За счет перемычек создается опора на края оконного или дверного проема. Изделия железобетонные применяются в строениях, выполненных из кирпича, природного или искусственного камня, бетона, пенобетона.

Основное разделение перемычек железобетонных осуществляется по несущим и ненесущим способностям:

•     несущий тип изделия способен вынести нагрузку от выше расположенных перекрытий, а также массу кладки над проемом;

•    ненесущий тип изделия несет нагрузку исключительно своего веса и участков кладки, которая расположена над проемом.

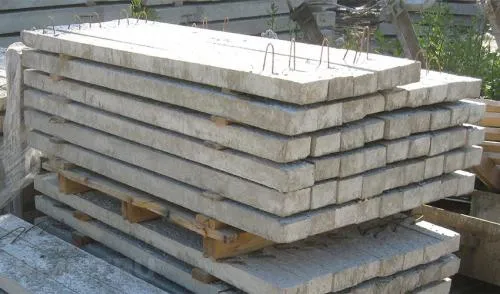

Перемычки железобетонные производятся различных видов:

1. Брусковый вид (ПБ) – наиболее используемые изделия в строительной сфере. Изделия используют в несущих (под нагрузку 2000, 2700, 3700, 5200 кН/м) и ненесущих (под нагрузку 100, 200, 300, 400 и 800 кН/м) конструкциях. Продукцию применяют в кирпичных строениях, зданиях из керамического камня, мелкоблочных конструкциях. Для изготовления брускового вида перемычек используется тяжелый бетон (плотность не менее 2000 кг/м3) класса В15. Мощность нагрузки составляет от 100 до 3700 кгс/м.

2. Балочный вид (ПГ) представляет собой г-образное изделие, дополненное особым выступом. Благодаря выступу происходит надежный упор изделия на основу. Несущие свойства вида основаны на сочетании действия плит и балок. Известен односторонний и двусторонний вид изделия. Продукция выпускается из тяжелого бетона (не ниже М150) и армирующей сетки, поэтому на нее можно возлагать нагрузки от 800 кг/см до 2600 кг/ см.В

3. Плиточный вид (ПП) применяется с целью образования крепкой арки над оконными и дверными проемами. Этот тип продукции представляет собой объединение нескольких перемычек балочных. Изделия соединены между собой с помощью арматурных петель.

4. Фасадный вид (ПФ) предназначен для использования в проемах с четвертями. Изделия монтируются таким образом, что часть выходит за внешнюю часть строения.

5. Ригель – перемычка, имеющая большие параметры. Изделие дополнено специально полкой, которая используется для опоры всей конструкции.

6. Карандаш относится к ненесущему виду изделия. Перемычка тонкая, предназначена для устройства дверного проема.

Систематизация железобетонных перемычек начинается с буквенного обозначения вида: ПБ – перемычка брусковая, ПП – перемычка плиточная, ПБ – перемычка балочная.

Далее цифры обозначают размер поперечного сечения, длину изделия в дециметрах, затем – расчетная нагрузка, которая допустима в определенном типе изделия .

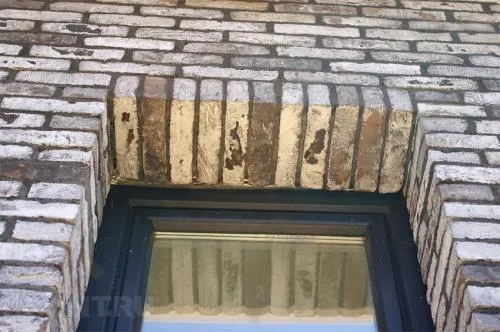

Во время использования окон и дверей в зданиях, построенных из кирпичей или камней, люди обратили внимание, что стена, находящаяся над проемом окна или двери проседает, а в отдельных случаях и обваливается. Для этого стала применяться простая конструкция из деревянной балки, во избежание проседания.

Перемычка над дверью ГАЗОБЕТОН. Сообщества › Строительство (и всё, что с ним связано) › Блог › ГАЗОБЕТОН — армопояс, перемычки над проемами.

Чистил комп от фотохлама и нашел позапрошлогодние фотки. Может кому пригодится.
Собственно речь про перемычки над разными проемами — дверными да оконными, пролетами и армопояса.

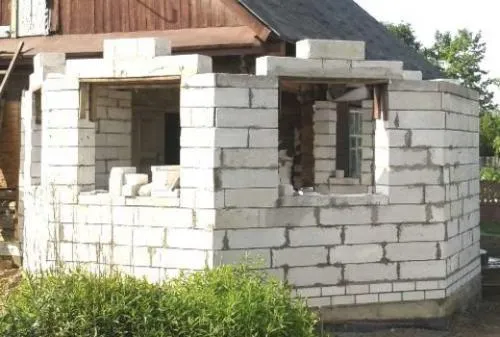

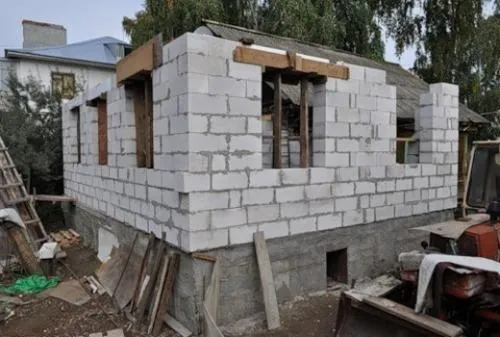

Вот фото моей пристройки к дому. Пристройка 5х6 и вся дырлявая — окошки проходики и другая непонятная хрень. Бесят меня перемычки из уголков и я предпочитаю делать бетонные, с большим заходом на стены.

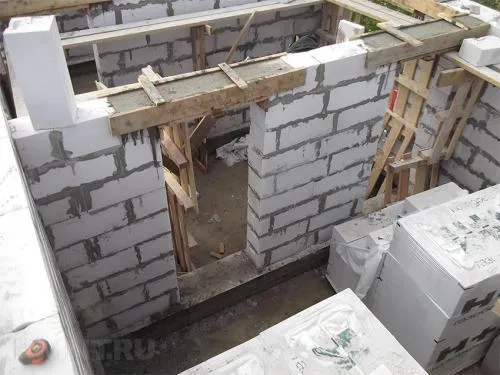

Нет ничего проще, как взять доски и сделать короб, зацепившись нижними досками (опалубкой) за блоки и все заармировать и залить. Вот меня и бесит этот вариант. Бесит когда видны снаружи по фасаду перемычки и армопояс. Хотя один фиг все штукатурится или зашивается. Нормальный человек (вникающий) никогда не оставит газобетон под атмосферными осадками незащищенным от оных. Но это пол проблемы. Другая проблема — это пресловутые мостики холода. Вот с этим мы и боримся. Я вот так. Помещаю тело бетона в газобетонную оболочку. В моем случае это 70 мм по фасаду. Кажется фигня, но я хоть это оттопырил у дедушки мороза.

Армирование из U блоков

Оставались блоки и я сделал из них U блоки — тупо полосками выпиливая серединку. ЭТО КАТОРГА! Ну выпилил и выложил на стенку, оставив торцы не закупоренными, чтоб аквариум не создавать.
А тут после дождя, отсыревшие и с заглушками в улах пристройки.

мокрые и с заглушками по углам.

еще

и еще

Пилицца вот такой пилой по газобетону зубастой с наплавками на зубьях.

Пила (не, не пила)

Вот с таким лицом

Тяжко выходит граненый стакан

Ну и залива свежака с бетономешалки.

После заливы. Уже схватился.

Ну вот он бетон в опалубке.

Да, забыл сказать, что можно было тупо купить U блоки, но они продаются по нормальной цене только в новоебиново и тудыть надо было еще и авто гнать. Вот и парился. Но цельные U блоки я делал непосредственно для мест проемов (пустоты), а в местах где заползают на стены я делал L+I, т.е. вырезал боковушку, а потом за 2 пропила удалял середину. В итоге и получал 2 фрагмента L и I.

Когда дошло дело до армопояса межу первым этажом и чердаком то я покупал готовые блоки. Дорогие они сцуко.

Ну и второй этаж у меня не полноценный, а тупо стенки на 0.8м и дальше крыша. На стенах понятно идет мауэрлат. Для меня мауэрлат тупо на газобетон — ну не канат. Вот пилять, еще один армопояс надо. Тут я просто купил блоки 625х250х200 и стал их пилять на полоски (фоток нет). Полоски делал для стороны 200мм, т.е. если мы пилим блок, то он лежит на столе на стенке где 250х625. Пилил из блока полоски 75мм и 45 мм. Выходит из блока 4 штуки (как два кирпича). Пилится легче, чем середину из блока выбирать.
Ну и дальше клеил эти полоски по фасаду 75мм, а по внутрянке 45мм. В итоге получается как на фотках сверху. Только дном служат нижний ряд блоков. Экономия по деньгам примерно в 2 раза. Ну и тело бетона при толщине стен в 300 мм получается: 300-75-45=180 мм — шириной и 200 мм высотой. Для мауэрлата, чтоб закрепить его на анкера впоследствии вполне достаточно, ну а кому маловато, то можно не использовать полоски газобетона (45 мм), а просто заменить на внешнюю опалубку, временную из досок.

Ну вот, родил.
Всем удачи в стройке и пряморуких специалистов с ближнего и не очень зарубежья.

Перемычка над дверью из уголка. Виды перемычек для стен из газобетонных блоков

В зависимости от поставленных задач, в строительстве могут быть использованы следующие виды перемычек.

Из армированного газобетона

Применяются при возведении зданий из ячеисто-бетонных блоков. Зачастую используют их для перекрытия несущих стен жилых и общественных строений до четырех этажей. Оснащение проемов коробки газобетонными перемычками в несущих стенах целесообразно для домов, высота которых не превышает 17 метров. Преимущества использования газобетонных балок заключаются в следующем:

• высокая скорость производства работ;
• небольшая масса;
• четкая и ровная поверхность, которую возможно декорировать краской или тонкослойной штукатуркой;
• отсутствие «холодных зон».

Недостатком этих изделий считается высокая цена, однако она компенсируется другими плюсами.

Категорически запрещается распиливать изделие или подвергать другому механическому воздействию, так как от этого существенно снижается несущая способность блока.

Железобетонные

Изготавливаются из стальных прутьев и тяжелого раствора бетона. Такие приспособления обладают широким спектром применения. Используют их в строительстве для перекрытий, а также в качестве опорных конструкций. Главным плюсом является их доступность и низкая цена. К недостаткам железобетонных перемычек для газоблоков можно отнести высокую теплопроводность и существенную массу.

Деревянные

Такие дополнительные приспособления используют при строительстве домов из кирпича, дерева или ячеистого бетонного материала. Главным требованиям к зданиям, при монтаже деревянных перемычек, является наличие потолков с деревянным перекрытием. Используемый материал предварительно тщательно просушивается и обрабатывается антисептиком. Достоинством деревянных перемычек над окнами в доме из газобетона является возможность соорудить их своими руками. Также, нельзя не отметить их теплосохраняющие свойства, низкую стоимость, малый вес. При влиянии внешних факторов, они, к сожалению, деформируются и загнивают. Подверженность внешним воздействиям и небольшой срок службы, в сравнении с другими разновидностями перекладин, являются их основными минусами.

Металлические профили

Обладают отличными несущими характеристиками, однако применение их не всегда оправдано. Дело в том, что они предрасположены к коррозии метала. Да, и теплопроводимость у таких изделий весьма высока, поэтому возникает необходимость дополнительного утепления. Впрочем, перед тем как сделать стальные перемычки над окнами в доме из газобетона, следует учесть некоторые нюансы:

• перед укладкой желательно со всех сторон покрыть уголки краской;
• для фиксации профили скрепляют проволочной стяжкой или сваркой;
• уголки не выступают из стены, их монтируют в газобетон;
• перед монтажом уголки оборачивают штукатурной сеткой для обеспечения адгезии со штукатуркой.

Из монолитного бетона

Данный способ создания бетонной перемычки на газобетон является самым дешевым, однако требует немало хлопот. В результате, получается довольно крепкая конструкция, выдерживающая большие нагрузки. К недостаткам можно причислить тот факт, что после ее монтажа, теряется однородность поверхности стены, что обнаруживается при нанесении тонкого слоя штукатурки. До начала работ по устройству монолитной балки, требуется соорудить съемную опалубку из фанеры, досок или другого аналогичного материала.

При выборе материала для перемычек учитываются следующие характеристики: высота строения, его площадь, вес стен, крыши, перекрытий (чердачного или между этажами). Также желательно обратить свое внимание на стоимость материала и желаемые сроки возведения здания.

Видео дверные перемычки как делать, перемычка над дверным проемом, ремонт квартир под ключ Нижний Новгород
