Таблица расчета нагрузки на металлический уголок

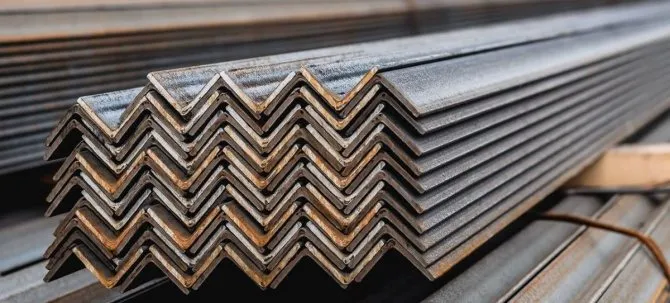

Самый популярный вид фасонного проката — стальной уголок. В зависимости от метода изготовления он классифицируется как горячекатаный или гнутый. Исходя из используемых материалов, уголок может быть выполнен из углеродистых сталей обычного качества Ст3 пс/сп (для стандартного применения) или из качественных, низколегированных материалов, таких как 09Г2С, 17Г1С, 10ХСНД, 15 ХСНД (применяемых в изделиях, подвергаемых повышенным нагрузкам, в сложных температурных условиях или в контакте с агрессивными средами).

Какой металлический уголок бывает?

Классификация уголка происходит следующим образом:

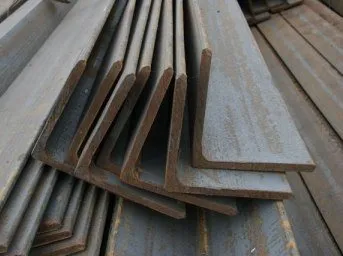

1. Уголок горячекатаный равнополочный (ГОСТ 8509-93). Производство этого проката осуществляется при помощи прокатного стана при температуре заготовки примерно равной 1100 – 1200 градусов Цельсия. Равнополочный горячекатаный уголок наиболее применим из всего разнообразия уголков, так как наиболее прочен.
2. Уголок горячекатаный неравнополочный (ГОСТ 8510-86). Данный вариант фасонного проката применяется в тех случаях, когда необходимо дополнительно уменьшить массу изделия, и в случае конструктивного планирования, когда нужны разные длины полок.
3. Уголок гнутый равнополочный (ГОСТ 19771-93). Гнутые уголки производятся из рулонной стали, свойства готового проката зависят от используемого материала. Гнутый уголок используется гораздо реже горячекатаного, в силу меньшей собственной жесткости.
4. Уголок гнутый неравнополочный (ГОСТ 19772-93). Аналогично горячекатаному неравнополочному, используется в случаях, когда необходимо дополнительное облегчение веса изделия, либо принято конструкторское решение о необходимости применения именно такого сечения проката.

Наиболее востребован и применяем уголок из углеродистой стали, но также в производстве встречаются и другие варианты материалов:

• низколегированная сталь, повышающая прочностные характеристики этого профиля,
• аустенитная высоколегированная сталь, позволяющая повысить коррозионную стойкость, термостойкость, кислотостойкость, и многие другие характеристики уголка.

Оптимальный вес и длина

Многие специалисты предпочитают использовать уголок 50х50х5. Вес 1 метра по ГОСТу составляет 3,77 кг. Стоит отметить, что определить вес такой заготовки можно несколькими способами. Но самым быстрым и простым считается тот вариант, когда мастер задействует специальную таблицу сортамента равнополочных стальных изделий из соответствующих стандартов ГОСТ. Благодаря этому можно узнать теоретические показатели удельной массы для каждого типоразмера.

Помимо веса уголка 50х50х5, полезно будет знать ещё некоторые нюансы, которые необходимо указывать при заказе подходящего транспорта для транспортировки. Таким образом, итоговое изделие может быть мерной длины со значениями 6, 9 и даже 12 метров. А вот немерные уголки по длине варьируются от 4 до 12 метров.

Всегда нужно учитывать, что если такая категория металлопроката будет использоваться в сложных эксплуатационных и погодных условиях, то лучше всего выбирать уголки из низколегированной стали. Наибольшим спросом в этом случае пользуются следующие марки: 09Г2, 10ХСНД, 12ГС, 09Г2С или 17Г1С.

Несмотря на то что длина мерных изделий варьируется в пределах от 4 до 12 метров, каждая партия может содержать в своём составе угловой профиль немерной длины (не более 5% от всей массы). С немерными изделиями все обстоит совсем иначе, их размеры не могут быть меньше трёх метров и больше двенадцати. В случае с индивидуальным заказом металлопрокат может изготавливаться ограниченной немерной длины. Если для работы нужен уголок от 6 метров и больше, то итоговые отклонения не должны превышать отметки 70 мм.

Для проведения определённых строительных работ огромное значение занимает кривизна уголков. В случае с изделиями высокой точности этот показатель не должен превышать 0,2%, а вот для обычной точности — 0,4%.

Стоит учесть, что если уголок будет использоваться в той отрасли, где огромное значение занимают прочностные и антикоррозийные свойства, тогда лучше всего выбирать те изделия, которые изготовлены из стали 15 ХСНД и 10 ХСНД. Ведь именно такой металлопрокат будет обладать достаточной лёгкостью и большим эксплуатационным сроком.

Для чего нужен металлический уголок?

Уголок востребован, сфера его применения очень широка:

• В машиностроении этот вид проката используется для многих целей, например каркасы не ответственных изделий, крепление и опора различных узлов, и многое другое.
• В строительстве уголок применяется для армирования бетонных изделий, в случае, когда необходимо применить более мощную армировку.
• В сельском хозяйстве, судостроении, автомобилестроении уголок используется аналогично машиностроению – каркасы, крепление.

Сертификация и реализация

Качество изготавливаемых равнополочных стальных уголков контролируется нормативными показателями ГОСТ. Основным подтверждением надёжности и долговечности угловой металлопрокатной продукции служит сертификат, который выдаётся производителям максимум на 3 года. Когда этот срок истекает, компания-производитель должна заново пройти все этапы сертификации в специальном Центре. Производитель получает копии технических условий изготовления уголков. Благодаря этому такая конструкция всегда имеет высокие прочностные показатели, которые не зависят от условий эксплуатации.

Чаще всего производители реализуют целые партии таких деталей, вес которых не превышает 70 тонн. Помимо этого, на изделия обязательно наносится соответствующая маркировка. В зависимости от размера все изделия упаковываются в специальные пачки, которые тоже подвергаются маркировке. За счёт этого существенно облегчается транспортировка и выгрузка продукции.

Отдельно стоит учесть, что в некоторых случаях может быть использована система укладки «ёлочка» — паз в паз. Именно эта технология считается наиболее практичной в сфере промышленного строительства.

Какой вес выдержит уголок?

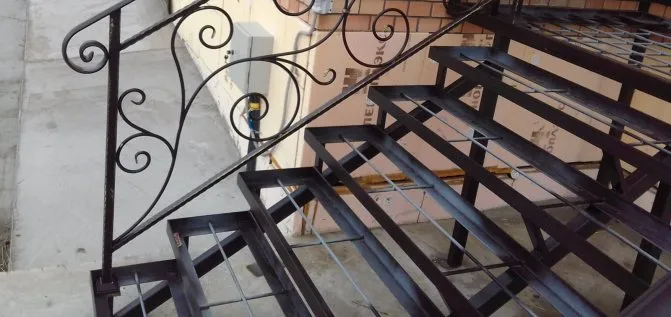

Металлический уголок – довольно жесткое изделие, и его часто используют для выполнения каркасов изделий в любых сферах его применения, соответственно в каждом конкретном случае необходим расчет нагрузки, которую сможет выдержать этот прокат. Расчет нагрузок необходимо доверить квалифицированным специалистам, а именно конструкторам и проектировщикам. Самостоятельно не рекомендуем производить этот расчет, ввиду его важности и сложности.

В каждом конкретном случае подойдет разный профиль изделий, но в компании “Первая Металлобаза” вы сможете найти любой вариант проката. В наличии большое количество металла. Приезжайте к нам и убедитесь сами, мы находимся близко, грузим быстро, и в случае необходимости осуществим доставку вашего металла по всей Ленинградской области!

Главные отличия алюминиевых изделий

Алюминиевые уголки с разной толщиной отличаются между собой тем же, что и стальные. Определить точный вес таких изделий достаточно просто. Изначально мастеру нужно выяснить удельную массу 1 метра, которую потом умножают на общее количество метров в партии. Если работа осуществляется с помощью металлических изделий, которые изготовлены в соответствии с нормами ГОСТа 13737, то все вычисления могут быть существенно упрощены. Главное, иметь соответствующий нормативный документ.

Всегда важно помнить, что вес одного метра алюминиевого уголка 50х50х5 составляет всего 1, 210 кг. Помимо этого, такая продукция имеет множество эксплуатационных преимуществ:

• Хорошо поддаётся обработке любого типа.
• Не подвергается негативному воздействию коррозии, благодаря чему достигается наибольший эксплуатационный срок.
• Эксплуатируется в любых температурных режимах.
• Можно проводить повторную переработку с наименьшими вложениями финансов.
• Несмотря на небольшой вес алюминиевых изделий, они отличаются высокой прочностью и способны выдержать большие нагрузки.
• Хорошая пластичность материала упрощает осуществление монтажных работ.

Специалисты отмечают, что алюминиевые уголки отличаются своей универсальностью и надёжностью. Это связано с тем, что с их помощью можно соорудить любую конструкцию, которая будет обладать высокими прочностными показателями, существенно не влияя на вес готового строения.

Калькулятор балок – расчет для разнотипных конструкций

Балки в доме относятся обычно к стропильной системе или перекрытию, и, чтобы получить надежную конструкцию, эксплуатация которой может осуществляться без каких-либо опасений, необходимо использовать калькулятор балок.

На чем строится калькулятор балок

Когда стены уже подведены под второй этаж или под крышу, необходимо сделать перекрытие, во втором случае плавно переходящее в стропильные ноги. При этом материалы нужно подобрать так, чтобы и нагрузка на кирпичные либо бревенчатые стены не превышала допустимую, и прочность конструкции была на должном уровне. Следовательно, если вы собираетесь использовать древесину, нужно правильно подобрать балки из нее, сделать расчеты для выяснения нужной толщины и достаточной длины.

Калькулятор балок

Проседанию или частичному разрушению перекрытия могут послужить разные причины, например, слишком большой шаг между лагами, прогиб поперечин, слишком малая площадь их сечения или дефекты в структуре. Чтобы исключить возможные эксцессы, следует выяснить предполагаемую нагрузку на перекрытие, будь оно цокольное или межэтажное, после чего используем калькулятор балок, учитывая их собственную массу. Последняя может меняться в бетонных перемычках, вес которых зависит от плотности армирования, для дерева и металла при определенной геометрии масса постоянна. Исключением бывает отсыревшая древесина, которую не используют в строительных работах без предварительной сушки.

На балочные системы в перекрытиях и стропильных конструкциях оказывают нагрузку силы, действующие на изгиб сечения, на кручение, на прогиб по длине. Для стропил также нужно предусмотреть снеговую и ветровую нагрузку, которые также создают определенные усилия, прилагаемые к балкам. Также нужно точно определить необходимый шаг между перемычками, поскольку слишком большое количество поперечин приведет к лишней массе перекрытия (или кровли), а слишком малое, как было сказано выше, ослабит конструкцию.

Как рассчитать нагрузку на балку перекрытия

Расстояние между стенами называется пролетом, и в помещении их насчитывается два, причем один пролет обязательно будет меньше другого, если форма комнаты не квадратная. Перемычки межэтажного или чердачного перекрытия следует укладывать по более короткому пролету, оптимальная длина которого – от 3 до 4 метров. При большем расстоянии могут потребоваться балки нестандартных размеров, что приведет к некоторой зыбкости настила. Оптимальным выходом в этом случае будет использование металлических поперечин.

Что касается сечения деревянного бруса, есть определенный стандарт, требующий, чтобы стороны балки соотносились как 7:5, то есть высота делится на 7 частей, и 5 из них должны составить ширину профиля. В этом случае деформация сечения исключается, если же отклониться от вышеуказанных показателей, то при ширине, превышающей высоту, получится прогиб, либо, при обратном несоответствии – загиб в сторону. Чтобы подобное не получилось из-за чрезмерной длины бруса, нужно знать, как рассчитать нагрузку на балку. В частности, допустимый прогиб вычисляется из соотношения к длине перемычки, как 1:200, то есть должен составлять 2 сантиметра на 4 метра.

Чтобы брус не провисал под тяжестью лагов и настила, а также предметов интерьера, можно выточить его снизу на несколько сантиметров, придав форму арки, в этом случае его высота должна иметь соответствующий запас.

Теперь обратимся к формулам. Тот же прогиб, о котором говорилось ранее, рассчитывается так: fнор = L/200, где L – длина пролета, а 200 – допустимое расстояние в сантиметрах на каждую единицу проседания бруса. Для железобетонной балки, распределенная нагрузка q на которую обычно приравнивается 400 кг/м 2 , расчет предельного изгибающего момента выполняется по формуле Мmax = (q · L 2 )/8. При этом количество арматуры и ее вес определяется по следующей таблице:

Площади поперечных сечений и масса арматурных стержней

Калькулятор балок – расчет для разнотипных конструкций

Безопасность в доме – это не только видеонаблюдение, но и прочные стены с перекрытиями, а значит, во время строительства не лишне использовать калькулятор балок

Как рассчитать снеговую нагрузку на навес?

Расчет снеговой нагрузки на навес производится с учетом многих факторов, таких как географическое положение, климатические условия, форма и конструкция навеса, а также характеристики снега.

Существует несколько методов расчета снеговой нагрузки на навес, но одним из наиболее распространенных является метод, определенный в СП 20.13330.2011 «Нагрузки и воздействия».

Для расчета снеговой нагрузки на навес по этому методу необходимо выполнить следующие шаги:

1. Определить зону снеговых нагрузок, в которой находится навес, используя таблицу 3.1 СП 20.13330.2011 «Нагрузки и воздействия».

2. Определить коэффициент формы (к) навеса, используя таблицу 3.2 СП 20.13330.2011 «Нагрузки и воздействия». Коэффициент формы зависит от соотношения высоты навеса к его ширине.

3. Определить коэффициент наклона (кн) навеса, используя таблицу 3.3 СП 20.13330.2011 «Нагрузки и воздействия». Коэффициент наклона зависит от угла наклона кровли навеса.

4. Определить коэффициент уклона (ку), используя таблицу 3.4 СП 20.13330.2011 «Нагрузки и воздействия». Коэффициент уклона зависит от характеристик снега и типа кровли навеса.

5. Рассчитать расчетную снеговую нагрузку (рсн) на квадратный метр площади кровли навеса по формуле:

рсн = к * кн * ку * q,

где q — нормативное значение снеговой нагрузки на квадратный метр площади кровли, которое зависит от зоны снеговых нагрузок (в таблице 3.1 СП 20.13330.2011 «Нагрузки и воздействия»).

6. Определить фактическую снеговую нагрузку на кровле навеса, учитывая характеристики снега (плотность, влажность и т.д.), уклон кровли, форму кровли, наличие ветровой нагрузки и т.д.

Важно помнить, что нав

навес должен быть спроектирован с учетом не только снеговой, но и ветровой нагрузки, а также других факторов, таких как местный климат и географическое положение. Расчет снеговой нагрузки должен быть произведен квалифицированным специалистом, который учтет все необходимые параметры и выполнит расчет согласно требованиям нормативных документов.

Если вы не являетесь профессиональным проектировщиком или инженером, рекомендуется обратиться к квалифицированному специалисту для проведения расчета снеговой нагрузки на ваш навес. Это поможет обеспечить безопасность конструкции и увеличить ее долговечность.
