Виды, структура и особенности устройства балок перекрытия
Балки перекрытия –
Эти балки перекрытия выполняют роль опорных несущих элементов в здании, которые играют важную роль в распределении разнообразных нагрузок от верхних конструкций и сооружений: интерьерных предметов, этажей над ними и крыши.
Для большинства частных домов, перекрытия на основе балок являются более практичной и эффективной альтернативой монолитным перекрытиям.
Что такое балка перекрытия?
Балка перекрытия – закрепленная опорами прямолинейная несущая конструкция с горизонтальным или наклонным расположением. Все получаемые нагрузки от балок переходят к опорам, в роли которых могут выступать стены, колонны, с последующим распространением между прочими конструктивными элементами сооружения. Верхняя часть балки обычно выступает полом для верхнего помещения, нижняя играет роль потолка для комнаты снизу.
Требования к балкам
Надежное перекрытие подразумевает подбор определенных параметров для балок (длина, толщина, шаг…), которые выводятся теоретическим путем с помощью специальных расчетов и, в свою очередь, зависят от материала, площади и формы поперечного сечения, а также от способа крепления.
Для частного строительства особенно востребованы балки перекрытия из дерева, сочетающие в себе высокую прочность, надёжность и лёгкость монтажа. Стальные, ж/б и комбинированные вариации задействуются, как правило, в промышленном строительстве и при обустройстве объектов, на которых предполагается повышенная нагрузка на балки.
Однако в любом случае, перед началом возведения сооружения необходимо проверить:
- Балку на прочность. То есть рассчитать совокупные нагрузки на перекрытие. Стандартные величины для чердачного перекрытия – 105 кг/м2, межэтажного – 210 кг/м2, в исключительных случаях до 400 кг/м2.

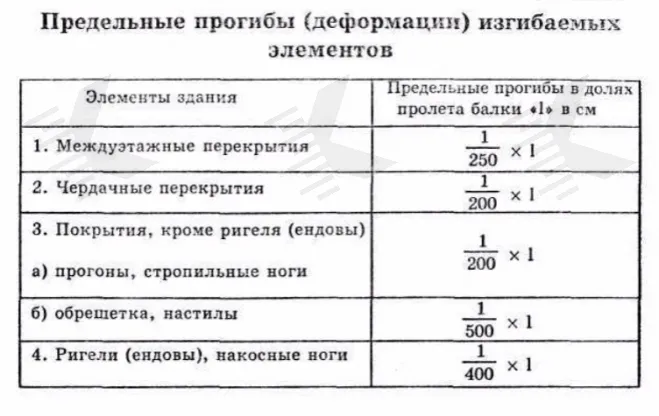

- Балку на жесткость. То есть рассчитать балку на прогиб и он должен не превышать значений указанных в таблице:
Выполнить подобные операции самостоятельно без профильного образования достаточно сложно, поэтому если вас интересует расчет балки онлайн – вы можете рассчитать все необходимые величины на нашем функциональном калькуляторе. Программа не требует специальных навыков.

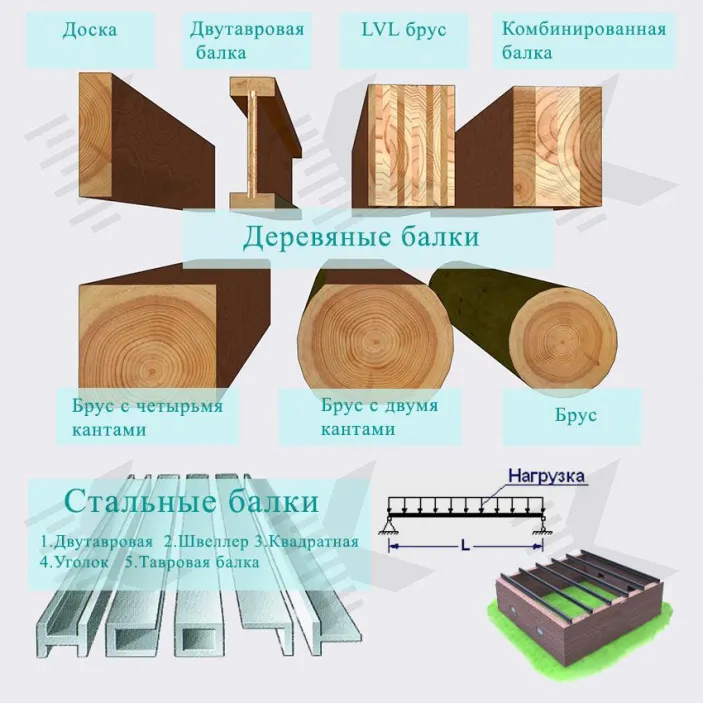

Виды балок перекрытия – преимущества и недостатки
Деревянные балки
Их чаще всего выбирают в качестве перекрытий в домах из дерева, бруса, в кирпичных домах и домах, построенных из газосиликатных блоков для мансардных перекрытий, а также в случаях, если хотят сэкономить на материалах, либо если мощность фундамента не рассчитана на тяжелые перекрытия между этажами, а также при нестабильных грунтах на участке.

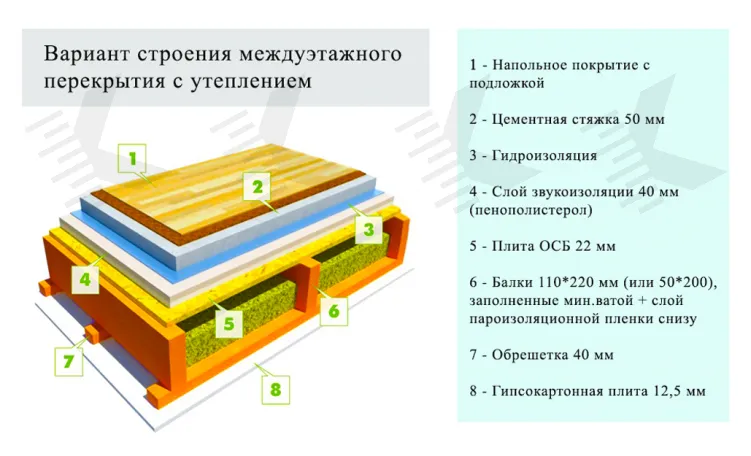

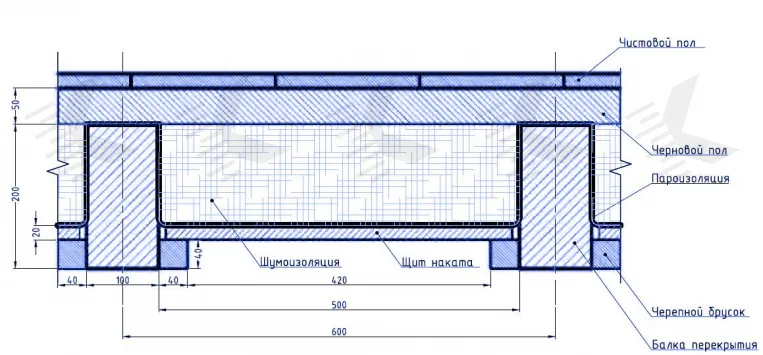

Основной материал, используемый для балок подобной вариации – древесина лиственной и хвойной породы, тщательно просушенная и прошедшая специальную обработку, что позволяет улучшить её эксплуатационные и технические параметры. Подобное балочное перекрытие включает в себя непосредственно сами балки, утеплитель, накат и пол.
Преимущества:
- удобство и простота монтажа;
- приемлемая стоимость;
- незначительный вес изделия.
Недостатки:
- высокий уровень огнеопасности;
- подверженность поражению жуком-короедом;
- возможное гниение конструкции с течением времени;
- конструкция перекрытия по деревянным балкам применяется только до четвертого этажа.

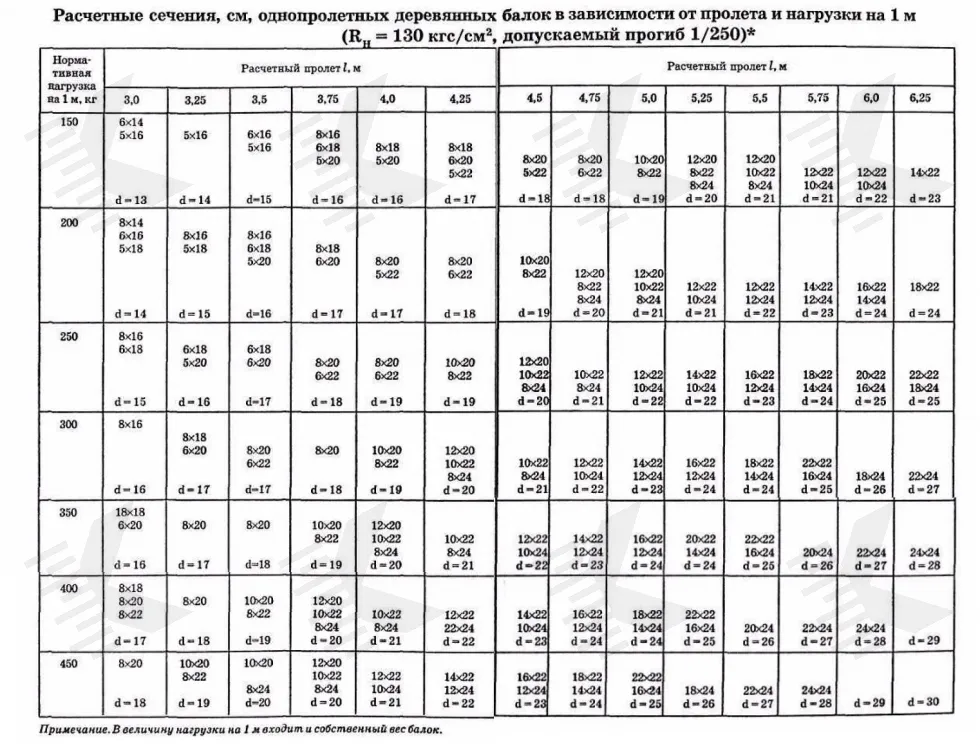

С целью упрощения расчета деревянной балки и выбора для нее сечений и шага мы приводим таблицу, которая поможет определиться с предварительным выбором сечений для однопролетных деревянных балок. Вам остается только собрать нормативные нагрузки:
При монтаже деревянные балки перекрытия укладываются на поперечные опоры, которыми может служить дополнительный брус, либо армопояс, залитый по периметру кладки стены. Поперечные опоры служат для равномерного распределения нагрузки на стены, и далее на фундамент дома. Части балок, укладываемые на стены, оборачиваются гидроизоляционным материалом. Обычно используют рубероид, при этом торцы не изолируют, что позволяет балке «дышать».
Самое главное при выборе материала для перекрытий по деревянным балкам — внимательно подбирать качественную древесину без трещин, повреждений, хорошо высушенную, с пропиткой от возгорания и гнили, а также с подходящим для постройки расчетным сечением балок.
В частном строительстве частая практика — использование монолитных бетонных перекрытий, либо других видов наиболее прочных перекрытий на нижних этажах постройки, и одновременное использование балочных перекрытий на более высоких этажах — например, мансарде. Делается это с целью облегчения общих нагрузок на фундамент.

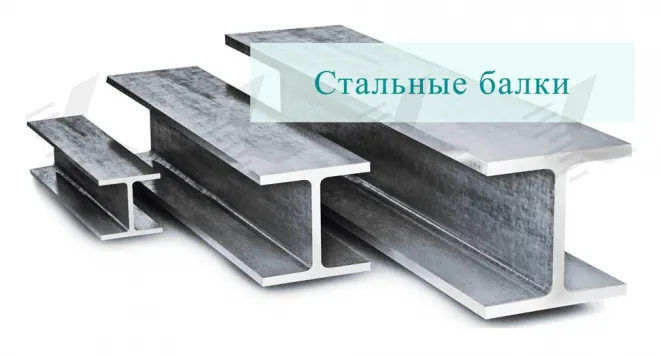

Стальные балки

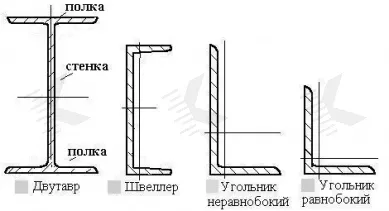

Металлические балки перекрытия выполнены из высокопрочного стального сплава по технологии горячего или холодного катания. Конструктивно представлены в виде двутавра, швеллера или уголка, при этом двутавровые балки имеют наибольшую востребованность и популярность. Укладка возможна, как «плашмя», так и на ребро.
Преимущества:
- допустимы пролеты большей длины, нежели при использовании балок из дерева;
- стойкость к воздействиям биологического характера и гниению;
- огнеустойчивость.
Недостатки:
- высокая цена;
- возможно образование коррозии;
- низкие звуко- и теплоизоляционные параметры;
- для монтажа требуется специальная техника.

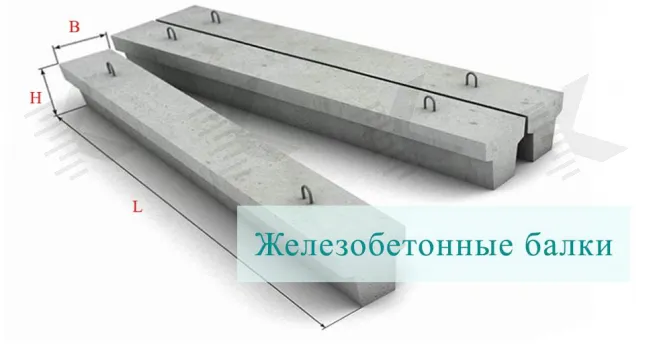

Железобетонные балки
Железобетонные балки перекрытия – оптимальный вариант для крупномасштабного строительства, способный выдержать даже существенные внешние нагрузки при большой длине обустраиваемого пролёта. Нагрузочные параметры представлены на очень высоком уровне.
Преимущества:
- отсутствие прогибов;
- повышенная несущая способность;
- формирование длинных пролётов с различными формами.
Недостатки:
- сложность монтажа;
- потребность задействования специализированной техники.

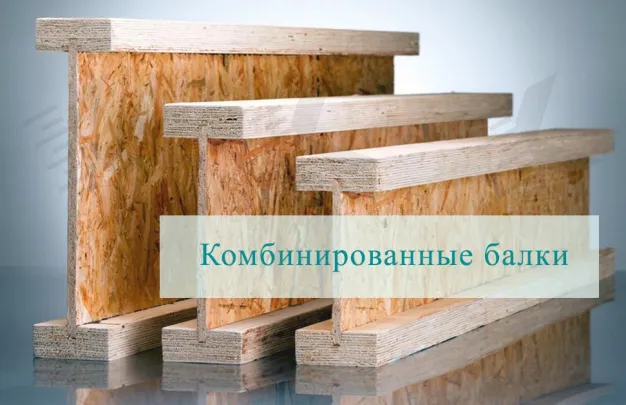

Комбинированные балки
Комбинированная балка выполнена на основе сразу нескольких материалов, например, дерева и ОСП. Их использование распространено в частном строительстве при создании каркасных домов. Изделия могут иметь различную форму, но наибольшую распространённость имеет комбинированная двутавровая балка, способная эффективно сопротивляться разного рода внешним нагрузкам, выдерживая даже значительные напряжения.
Преимущества:
- отличные прочностные данные;
- стойкость к деформированию;
- незначительный вес.
Недостатки:
- высокая цена;
- неудобство утепления плитным материалом.
Технические характеристики – как не ошибиться при выборе
Деревянные балки эффективны при закрытии пролёта в 2,5-4 м. Максимальная длина – 6 м, при большей протяжённости не обойтись без монтажа опорных колонн или иных конструкций.
Крепление стропил к балкам перекрытия из дерева осуществляется посредством стальных пластин, уголков и скользящих опор. При определении сечения за стандарт принимают общую нагрузку в 350-400 кг/м2 для перестраховки. Оптимальное соотношение высоты и ширины изделия 1,4:1. Необходимая длина деревянных балок перекрытия определяется размерами того пролета, который они будут перекрывать, дополнительно нужно учесть размеры заступов на стену — не менее 12 см, для бруса — не менее 15 см.
Ширина доски для балки варьируется в пределах 4-20 см, высота 10-30 см, диаметр брёвен может достигать 11-30 см. В зависимости от габаритов балки, шаг укладки составляет 0,3-1,2 м (как правило, 0,6-1 м).
Расстояние между балками перекрытия из металла колеблется в пределах 1-1,2 м. Номер (размер) балки при нагрузке в 400 кг/м2 выбирается исходя из длины обустраиваемого пролёта и шага укладки. Так, при пролёте в 6 м и шаге 1-1,2 м оптимален 20 двутавр (высота 20, ширина 10 см); пролёт 4 м, шаг 1-1,2 м — №12 (высота 12, ширина 6,4 см); пролёт 3 м, шаг 1-1,2 м — №10 (высота 10, ширина 5,5 см).
Современная бетонная балка перекрытия способна закрыть проём длиной в 3-7,5 м, а укладка проводится с шагом в 1-1,5 м. Минимальная высота элемента составляет 1/20 часть длины пролёта, ширина рассчитывается исходя из пропорции 5:7 (5 — ширина, 7 — высота).
Размеры балок перекрытия комбинированного типа могут быть самыми разными. Для серии W наибольшая длина составляет 6 м, категория L предусматривает длину до 13,5 м. Основное отличие между группами заключается в типе бруса. В первом случае это струганое изделие, прошедшее камерную сушку, во втором — клееные балки перекрытия, соединённые из отдельных элементов посредством особой технологии, что придаёт итоговому продукту повышенную жёсткость, прочность и надёжность.
Каким утеплителем утеплить чердачное перекрытие?
Для утепления чердачного перекрытия можно использовать различные утеплители в зависимости от требуемой теплоизоляции и доступного бюджета.
Одним из наиболее популярных утеплителей для чердачных перекрытий является минеральная вата. Она доступна в разных формах и может быть легко уложена между балками или на поверхности чердачного перекрытия. Еще один вариант — это эковата, которая изготавливается из органических материалов и является экологически чистым утеплителем. Также можно использовать пенопласт, пенополистирол и другие утеплители, которые легко монтируются и обеспечивают высокую теплоизоляцию.
При выборе утеплителя необходимо учитывать также его толщину и коэффициент теплопроводности, чтобы обеспечить достаточный уровень теплоизоляции. Рекомендуется также учитывать воздухо- и паропроницаемость утеплителя для предотвращения образования конденсата и создания комфортного микроклимата в помещении.
