Деревянные перекрытия применяют в основном в малоэтажных зданиях и в районах, где лес является местным материалом. Этот вид перекрытия прост в устройстве и имеет сравнительно невысокую стоимость. Недостатками деревянных перекрытий является недостаточная долговечность, сгораемость, возможность загнивания и относительно малая прочность.

Деревянные перекрытия состоят из балок, являющихся несущей конструкцией, межбалочного заполнения, конструкции пола и отделочного слоя потолка (рис. 9.2.).

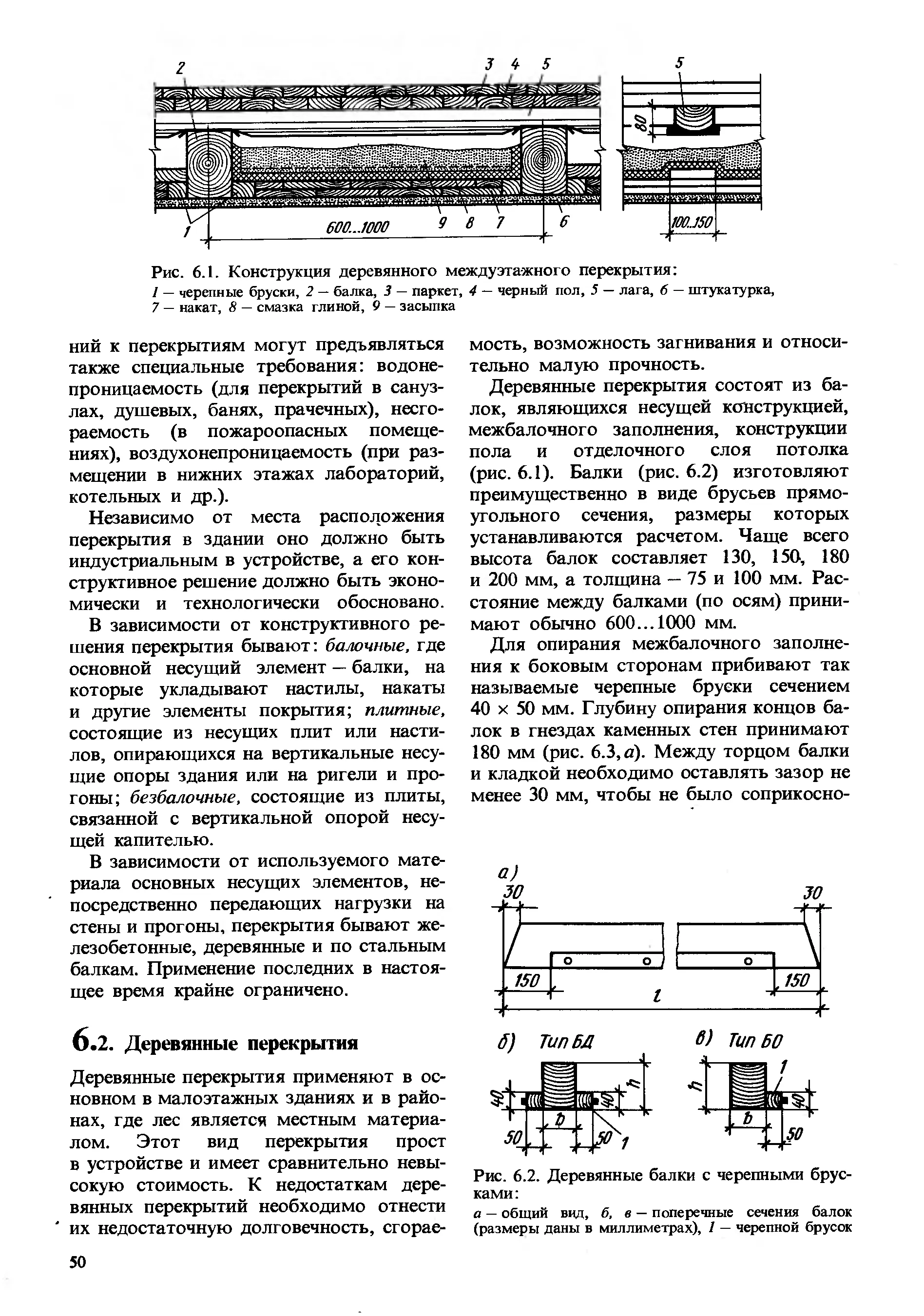

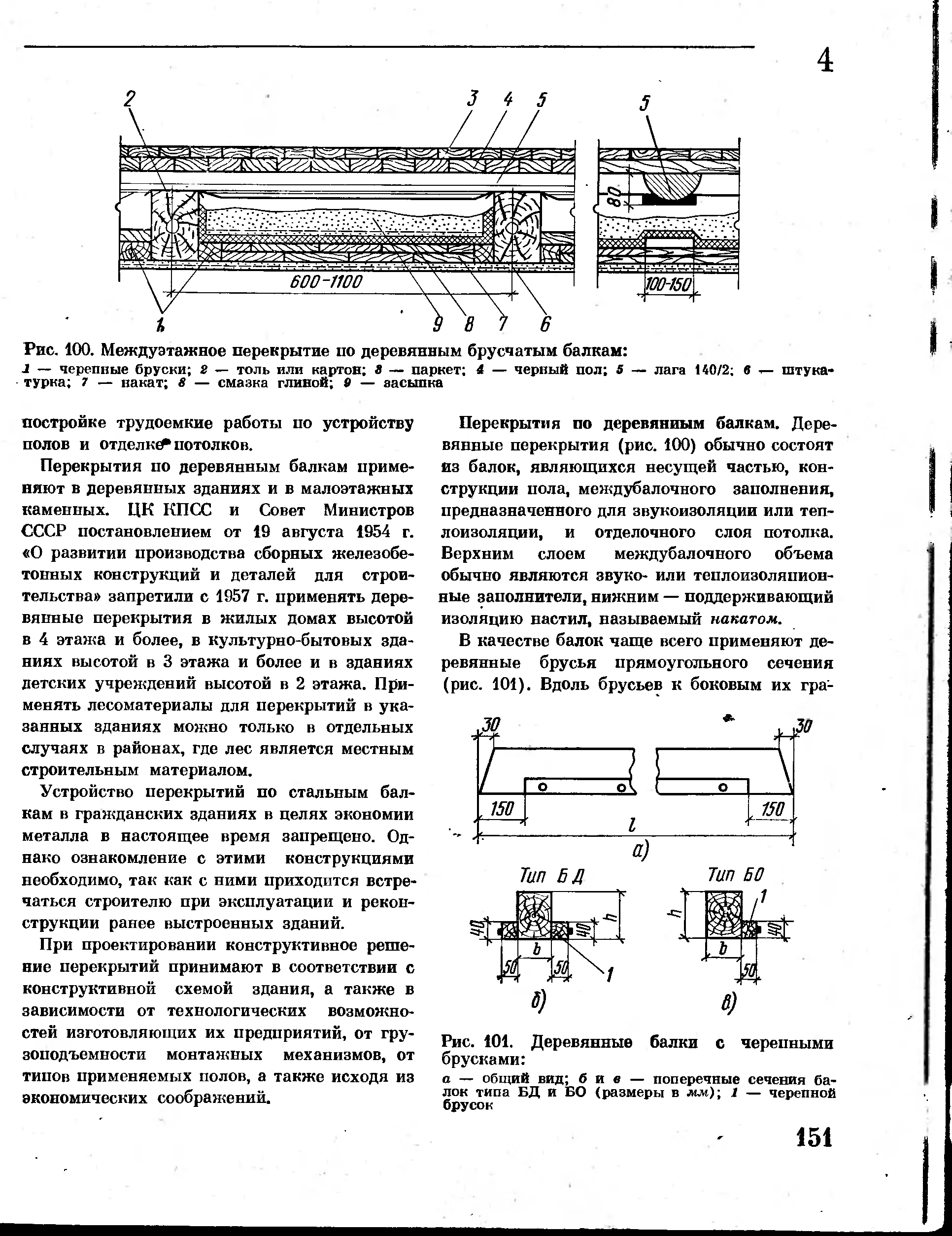

Рис. 9.2. Конструкция деревянного междуэтажного перекрытия.

1 – черепные бруски; 2 – толь или картон; 3 – паркет; 4 – черный пол; 5 – лага; 6 – штукатурка; 7 – накат; 8 – смазка глиной; 9 – засыпка.

Деревянные балки представляют собой брусья или толстые доски из древесины хвойных пород (сосна, ель, лиственница).

Высота сечения деревянной балки составляет обычно 1/20-1/25 часть пролета, всегда определяется расчетом. Шаг дощатых балок колеблется от 600 до 800мм, а брусчатых от 600 до 1000мм.

Чаще всего высота балок составляет 130, 150, 180 и 200 мм, а толщина – 75 и 100 мм.

Для опирания межбалочного заполнения к боковым сторонам прибивают так называемые черепные бруски сечением 40х50 мм (рис. 9.3.).

Рис. 9.3. Деревянные балки с черепными брусками: а – общий вид; б и в – поперечные сечения балок; 1 – черепной брусок.

Глубина опирания концов балок на каменные стены – 180 мм. Между торцом балки и кладкой необходимо оставлять зазор не менее 30 мм, чтобы не было соприкосновения с кладкой и обеспечивалось испарение влаги из балки.

Концы балок антисептируют, боковые поверхности концов балок оклеивают толем в 2 слоя на смоле.

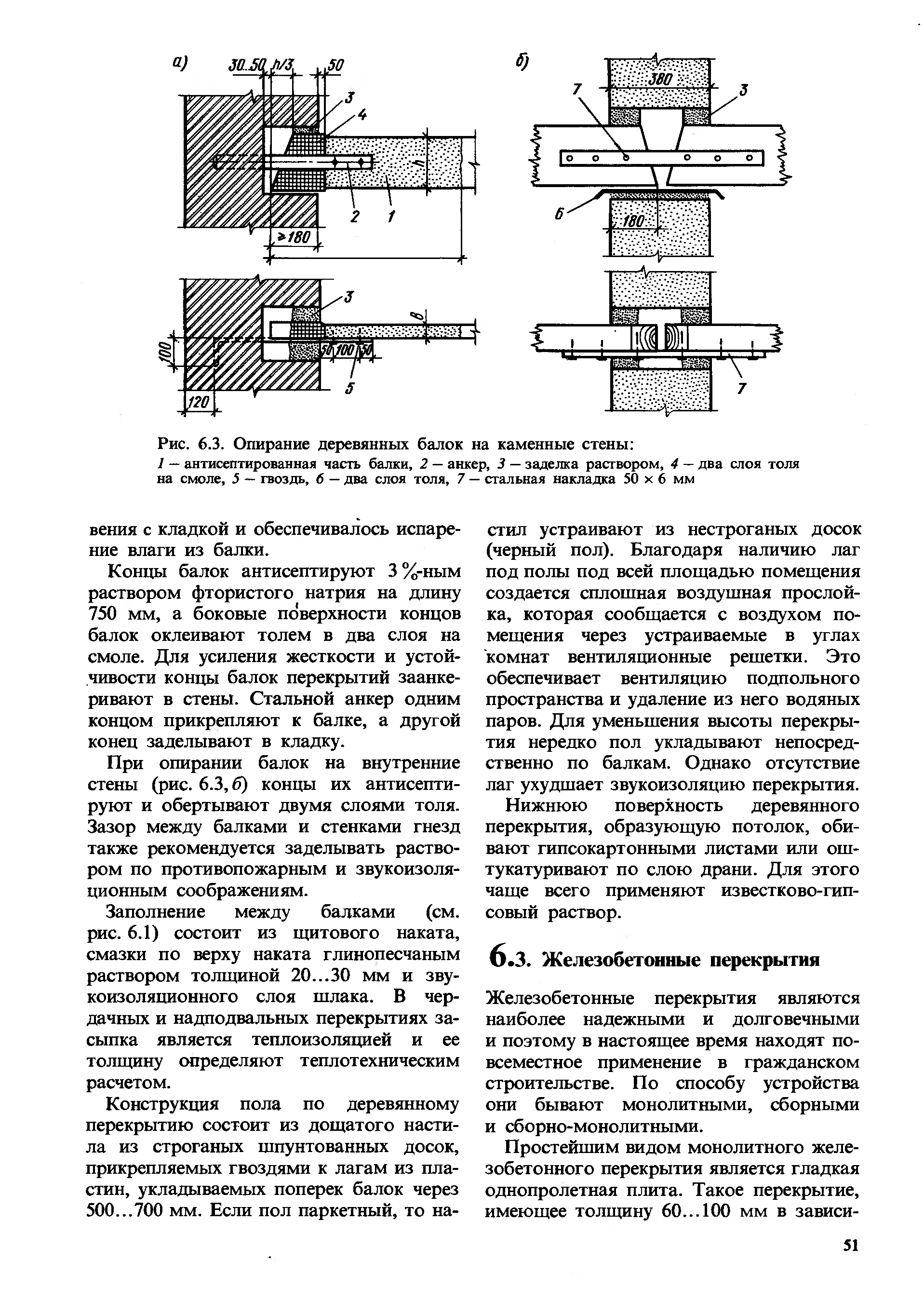

Рис. 9.4. Опирание деревянных балок на каменные стены: 1 – антисептиро-ванная часть балки; 2 анкер; 3 – заделка раствором; 4 – два слоя толя на смоле; 5 – гвоздь; 6 – два слоя толя; 7 – стальная накладка 50х6мм.

Заполнение между балками (см. рис. 9.2) состоит из щитового наката, смазки по верху наката глинопесчаным раствором толщиной 20…30 мм и звукоизоляционного слоя шлака. В чердачных и надподвальных перекрытиях засыпка является теплоизоляцией и ее толщину определяют теплотехническим расчетом.

Конструкция пола по деревянному перекрытию состоит из дощатого настила из строганных шпунтованных досок, прикрепляемых гвоздями к лагам из пластин, которые укладываются поперек балок через 500…700мм. Если пол паркетный, то настил устраивают из нестроганых досок (черный пол).

Для уменьшения высоты перекрытия нередко пол укладывают непосредственно по балкам. Однако отсутствие лаг ухудшает звукоизоляцию перекрытия.

Нижнюю поверхность деревянного перекрытия, образующего потолок, обшивают гипсокартонными листами или оштукатуривают по слою драни. Для этого чаще всего применяют известково-гипсовый раствор.

1.3. Железобетонные перекрытия.

Основным материалом для устройства перекрытия в современном строительстве является железобетон.

Железобетонные перекрытия разделяются на сборные, монтируемые из готовых элементов заводского изготовления, монолитные, бетонируемые в опалубке на месте возводимой конструкции и сборно-монолитные.

До освоения и внедрения в практику строительства сборных конструкций железобетонные перекрытия выполнялись монолитными.

1.3.1.Монолитные перекрытия – неиндустриальны, трудоемки, требуют расхода лесоматериалов на опалубку и большого количества стали. В современном строительстве монолитные перекрытия применяют в случае, когда они являются основным элементом, обеспечивающим пространственную жесткость здания, в зданиях сложной формы (в плане), а также при значительных динамических нагрузках на перекрытия.

В зависимости от нагрузки пролеты до 3м можно перекрывать гладкой плитой толщиной 60-100мм. При пролетах более 3м устраивают ребристые перекрытия (рис. 9.5), состоящие из плиты (3); главных балок (прогонов) (1); и второстепенных балок (ребер) (2). Расстояние между главными балками от 4 до 6м, а между ребрами при толщине плиты 70-100мм – от 1,5 до 3м. балки многопролетных перекрытий представляют собой неразрезную конструкцию. Опорами главных балок являются колонны (или несущие стены), опорами ребер (второстепенных балок) – главные балки (прогоны).

Для получения гладкого потолка при ребристом перекрытии устраивают штукатурку по стальной сетке, прикрепляемой к ребрам снизу, или крепят листы сухой штукатурки на специальных подвесках, так называемый подвесной потолок. На верхнем этаже гладкий потолок может быть получен устройством монолитного железобетонного перекрытия ребрами вверх. Ребристые перекрытия имеют прямоугольную сетку колонн.

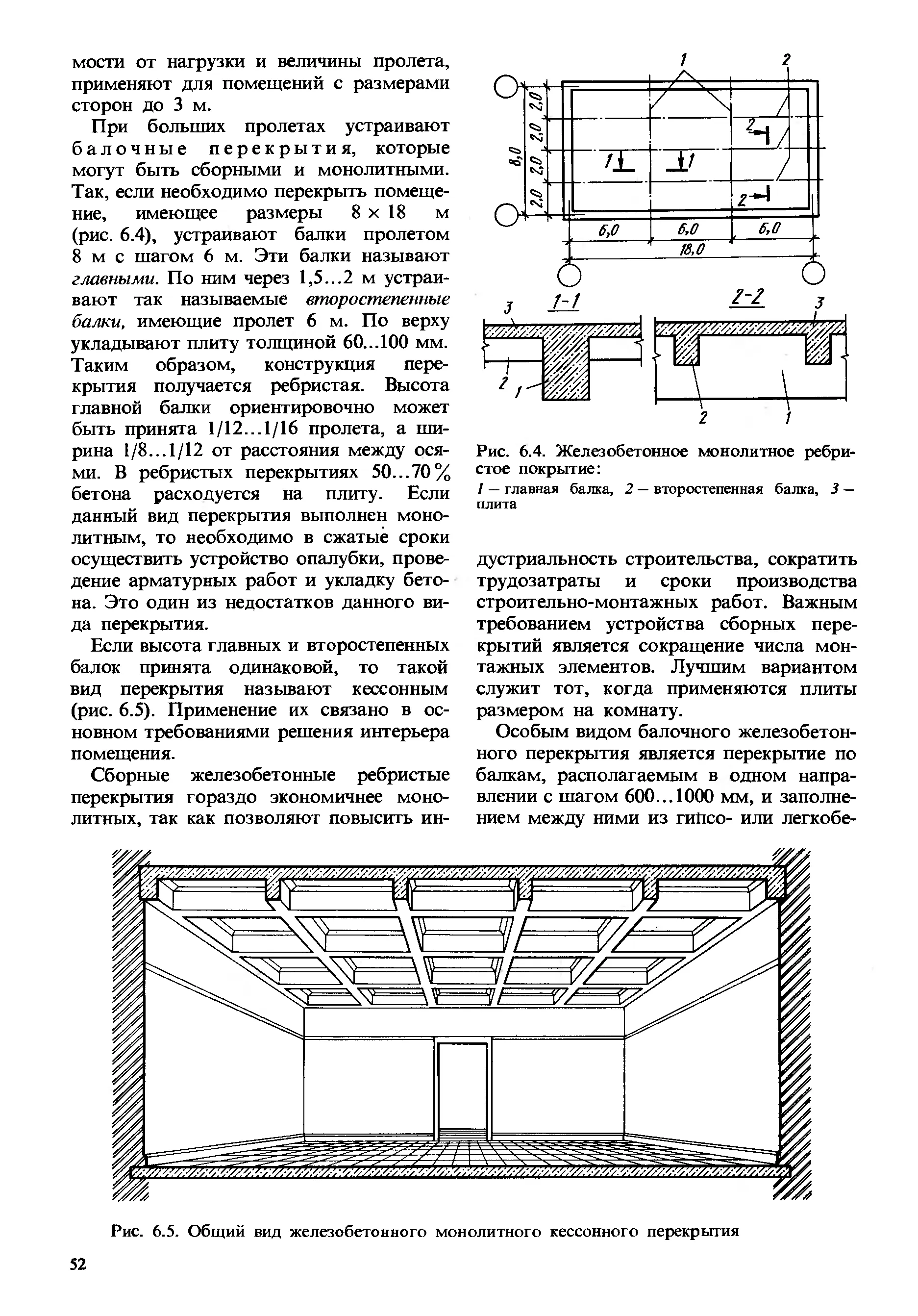

Рис. 9.5. Монолитные железобетонные перекрытия. 1 – главная балка; 2 – второстепенная балка; 3 – плита.

В случае, когда расстояния между колоннами в обоих направлениях перекрываемого помещения одинаковы, перекрытия могут быть кессонного типа, т.е. главные и второстепенные балки имеют одинаковую высоту сечения.

Рис. 9.6. Общий вид железобетонного монолитного кессонного перекрытия.

В этом случае на потолке образуются прямоугольные или квадратные углубления, по-французски – кессоны. Экономически кессонные перекрытия менее выгодны, чем обычные ребристые, и применение их оправдывается главным образом архитектурными соображениями.

Преимущество монолитных железобетонных перекрытий заключается в эффекте увеличении жесткости благодаря образованию сплошного диска. Минимальная высота плиты сплошного сечения должна составлять 1/35 пролета. Железобетонные однопролетные плиты сплошного сечения экономичны только при пролетах до 4,5м; они же выгодны и в акустическом отношении из-за большой массы.

монолитные железобетонные плиты армируются в одном или двух направлениях стальными сетками. Верхняя арматура краев плиты служит для предохранения ее опорных частей от смятия вышерасположенной нагрузки или для заделки в стену. Верхняя арматура над опорами в неразрезных перекрытиях служит для восприятия растягивающих усилий от отрицательных изгибающих моментов.

В настоящее время достатка бетона полной заводской готовности на строительную площадку осуществляется в автомобилях, что приводит к отсутствию дорогого бетоносмесительного оборудования на строительной площадке, гарантирует качество бетонной смеси, устраняет со строительной площадки источники шума. Монтаж перекрытий из бетона, доставляемого на место работ, стал существенно экономичным благодаря развитию эффективных систем опалубки.

К монолитным перекрытиям можно отнести перекрытия по стальным балкам с монолитным заполнением (рис. 3).

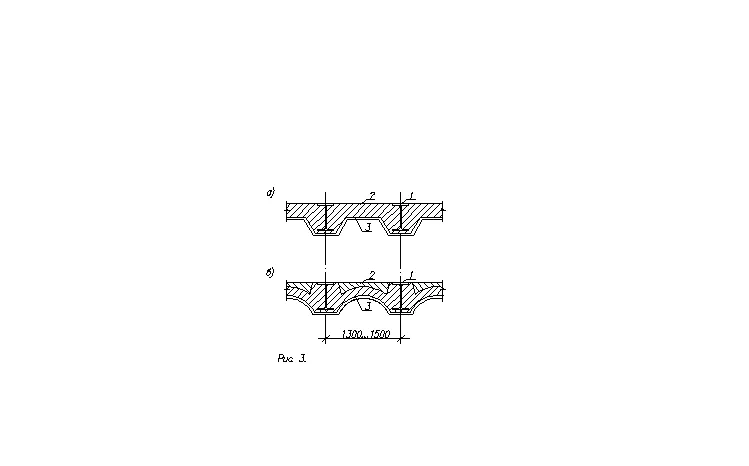

Рис. 9.7. Монолитные перекрытия по стальным балкам: а – ребристые; б – арочные; 1 – стальная балка; 2 – монолитный железобетон; 3 – затирка поверхности.

Соседние файлы в папке проектирование зданий

• #
• #
• #
• #
• #
• #

Как рассчитать балку на прогиб?

Для расчета балки на прогиб можно использовать следующие шаги:

1. Определите длину балки. Это расстояние между опорами, на которых будет установлена балка.

2. Определите нагрузку на балку. Это может быть вес материалов, которые будут находиться на балке, а также вес людей или мебели, если балка будет использоваться в качестве перекрытия.

3. Определите модуль упругости материала балки. Это значение зависит от материала, из которого сделана балка. Например, модуль упругости дерева отличается от модуля упругости стали.

4. Определите момент инерции сечения балки. Это значение зависит от формы сечения балки и ее размеров. Чем больше момент инерции, тем жестче балка.

5. Рассчитайте максимальный прогиб балки. Максимальный прогиб определяется формулой:

   δmax = (5wL^4) / (384EI),

   где w — равномерно распределенная нагрузка на балку в кг/м; L — длина балки в метрах; E — модуль упругости материала балки; I — момент инерции сечения балки в м^4.

6. Сравните максимальный прогиб балки с допустимым прогибом. Допустимый прогиб зависит от назначения балки и материала, из которого она сделана.

7. Измените размеры балки, если максимальный прогиб превышает допустимый. Изменение размеров может включать выбор другого материала для балки или увеличение ее сечения.

При расчете балки рекомендуется обратиться к специалисту, чтобы убедиться в правильности выбора материала и размеров балки.
