Чертежи конструктивных решений для перекрытий по деревянным балкам

Существует разделение перекрытий на несколько типов: сборные железобетонные, монолитные железобетонные, а также деревянные перекрытия с использованием как деревянных, так и металлических балок. В строительстве одноэтажных жилых зданий при планировке помещений с учетом несущих стен (стены с толщиной более 250 мм) обычно применяется метод, позволяющий перекрыть помещение от одной стены до другой с помощью стандартных сборных железобетонных пустотных плит разной длины, которые доступны от 3,0 до 6,3 метров.

В малоэтажном жилищном строительстве при планировке помещений разбивку несущих стен (стена толщиной более 250 мм) обычно выполняют таким образом, чтобы можно было перекрыть помещение со стены на стену серийными сборными железобетонными пустотными плитами, которые выпускаются разной длины, от 3,0 до 6,3 м.

Опирание плит на стены должно быть не менее 100 мм

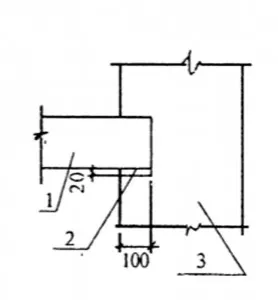

Опирание железобетонной плиты на стену: 1 — сборная ЖБ плита; 2 — цементный раствор; 3 несущая стена

Плиты перекрытия укладываются на слой цементного раствора марки 100 толщиной 20 мм. Швы меж ду плитами необходимо очистить от мусора и тщательно заполнить цементным раствором марки 100. Петли плит необходимо соединить между собой на сварке анкерами 0 8AI, которые заделать в стену на глубину не менее 250 мм.

В сборных железобетон ных пустотных плитах в мес тах прохождения пустот разре шается выполнять отверстия диаметром до 150 мм путем рассверливания, не нарушая ребер. Делать отверстия с нарушением ребер запрещается, так как это может привести к обрушению плиты.

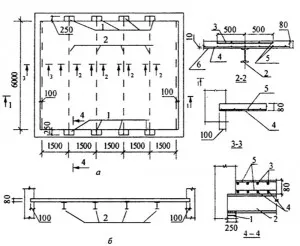

Пример монолитного железобетонного междуэтажного перекрытия (план) (размеры в мм): а — план; б — разрез 1—1: 1 — опорный лист из пластины — 250x200x4 (h) мм; 2 — металлические несущие балки из двутавра; 3 — верхняя рабочая арма тура 0 9AI шаг 150, l = 1000; 4 — нижняя рабочая арматура 0 8AI шаг 150, l = 7700; 5 — распределительная арматура 0 6AI шаг 250; 6 — защитный слой — 10 мм

Монолитные железобетонные перекрытия представляют собой сплошную монолитную плиту толщиной 8—12 см из бетона марки 200, опирающуюся на несущие стены, монолитные или сборные железобетонные балки, а также на балки из металлических прокатных профилей (уголок, швеллер, двутавр). Толщина плиты, диаметр и шаг арматуры, а также сечение балок определяются рас четом в зависимости от расстояния между балками и пролётами балок.

Пример монолитного железобетонного междуэтажного перекрытия помещения с внутренним размером 6,0×7,5 м.
При укладке арматуры необходимо выдержать защит ный слой между внешней гранью плиты (снизу и сверху) до рабочей арматуры. В данном примере защитный слой при нят 10 мм.
Верхняя рабочая арматура (надопорная) укладывается над каждой балкой с вылетом по 500 мм в обе стороны от оси балки.
Нижняя рабочая арматура укладывается на всю длину плиты (длина помещения плюс по 100 мм на опорную часть).
В данном примере для рабочей и распределительной арматуры принята горячекатаная круглая арматурная сталь (условное обозначение — AI).

В качестве несущих балок приняты прокатные профи ли из двутавра 1 24. В местах опирания каждой балки для распределения надо уложить металлический опорный лист из пластины — 250x200x4 (h). Места пересечения рабочей и распределительной арматуры надо скрепить вязальной проволокой.

Следует отметить, что монолитные железобетонные перекрытия достаточно многодельны — надо установить опалубку, уложить и увязать арматуру с соблюдением защитного слоя, залить бетоном марки не менее 200 и ждать 28 дней, пока бетон не наберет расчетную прочность. По этому, как правило, железобетонные перекрытия устраивают из сборных железобетонных пустотных плит, а монолитный железобетон используют там, где сборные плиты положить затруднительно (например, монолитные участки между сборными плитами, лестничные площадки и т. д.).

Деревянные перекрытия устраивают по деревянным и металлическим балкам.

В междуэтажных перекрытиях в качестве настила ис пользуется половая доска толщиной 50 мм и шириной от 150 мм и больше. Чтобы избежать явления «зыбкости» перекрытия, расстояние между балками перекрытия должно быть не более 750 мм.

Деревянными балками можно перекрывать:
• пролет до 5,0 м в междуэтажных перекрытиях жилых домов;
• пролет до 6,0 м в чердачных перекрытиях при неэксплу-атируемом чердаке.
Примечание: ограничение размеров пролета связано с небольшим диапазоном (особенно по высоте) сечений деревянных балок.
Металлическими балками можно перекрывать любые пролеты. Ниже приведены примеры деревянного перекрытия с деревянными и металлическими балками.

В качестве звукоизоляции междуэтажных перекрытий используется утеплитель с минимальным объёмным весом. Например, укладывается слой рулонного утеплителя «Урса» толщиной 50 мм с объёмным весом у = 15 кгс/м3

Для предотвращения гниения деревянных балок их концы, которые заделываются в стену, надо обернуть гидроизоляционным материалом (рубероидом, толем и т.п.).
Снизу деревянные перекрытия подшиваются необрезной доской, на которую укладывается утеплитель (для чердачных перекрытий). Подшивка из необрезной доски служит как бы «черным» потолком, и к нему можно крепить любой «чистый» потолок.

Для технического обслуживания неэксплуатируемого чердака поверх балок чердачного перекрытия необходимо уложить ходовые доски. В перекрытиях жилого дома для междуэтажных перекрытий чаще применяются железобетонные и реже деревянные перекрытия. В чердачных перекрытиях чаще применяются деревянные и реже железобетонные перекрытия.

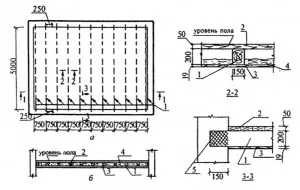

Междуэтажное перекрытие с деревянными балками (размеры в мм): а — план; б— разрез 1—1: 1 — деревянные балки из бруса сеч. 150×200 (h); 2 — деревянный настил из половой доски толщ. 50; 3 — необрезная доска толщ. 19; 4 — звукоизоляция; 5 — концы балок обернуты рубероидом

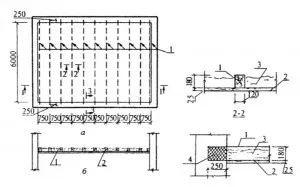

Чердачное перекрытие no деревянным балкам (размеры в мм): я — план; б— разрез 1—1: 1 — деревянные балки из бруса сеч. 120×180 (h); 2 — необрезная доска толщ. 25; 3 — утеплитель; 4 — концы балок обернуты рубероидом

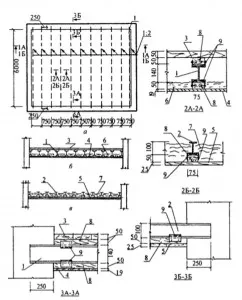

Междуэтажное перекрытие no металлическим балкам (размеры в мм): а — план; б— разрез 1А-1А (для междуэтажного перекрытия; в— разрез 1Б-1Б (для чердачного перекрытия): 1 — металлические балки из двутавра I 14 для междуэтажного перекрытия; 2 — металлические балки из двутавра I 10 для чердачного перекрытия; 3 — деревянный настил из половой доски толщ. 50; 4 — необрезная доска толщ. 19 для междуэтажного перекрытия; 5 — необ резная доска толщ. 25 для чердачного перекрытия; 6 — звукоизоляция для междуэтажного перекрытия; 7 — утеплитель для чердачного перекрытия; 8 — деревянный брус сеч. 75×50 (h); 9 — уголок L 50x32x4, l= 100 шаг 1000
( так как план чердачного перекрытия графически не отличается от плана междуэтажного перекрытия, планы этих перекрытий сов мещены в один чертеж).

В случае, если в жилом здании устраиваются деревянные междуэтажные перекрытия, то в ванных комнатах, душевых, санузлах и других помещениях, где воз можно попадание воды на пол, перекрытия целесообраз но выполнять железобетонными (сборными или монолитными).

Источник: Баринов В. В. Коттеджи. Бани. Гаражи: Строительство от А до Я: Практическое руководство.— М.: РИПОЛ классик, 2004

Какие перекрытия в доме?

Перекрытия в доме предназначены для разделения этажей и обеспечения прочности и устойчивости конструкции здания. В зависимости от материала, из которого они выполнены, перекрытия могут иметь различные характеристики и свойства.

Вот некоторые из наиболее распространенных типов перекрытий в доме:

1. Деревянные перекрытия – обычно состоят из бревен или досок, которые укладываются на балки или стропила. Деревянные перекрытия легкие и просты в установке, но они имеют недостаточную прочность и шумоизоляцию.

2. Железобетонные перекрытия – это жесткие плиты, которые состоят из железобетонного армирования и бетонной стяжки. Железобетонные перекрытия прочные и стойкие, но тяжелые и дорогие в установке.

3. Кирпичные перекрытия – состоят из кирпичных сводов, которые укладываются на кирпичные стены. Кирпичные перекрытия прочные, но тяжелые и дорогие в установке.

4. Металлические перекрытия – состоят из металлических листов, которые укладываются на металлические балки или стропила. Металлические перекрытия легкие и прочные, но имеют низкую шумоизоляцию.

5. Перекрытия из пенобетона – это плиты, которые состоят из пенобетонного блока с армированием из стальной сетки. Пенобетонные перекрытия легкие и прочные, но имеют низкую шумоизоляцию.

Выбор типа перекрытия зависит от многих факторов, включая желаемый уровень шумоизоляции, прочности, стоимости и времени установки.
