Чертежи Перекрытий с Использованием Деревянных Балок

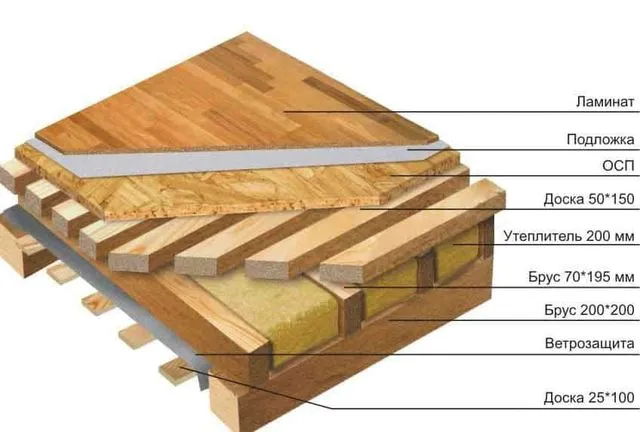

Пример чердачного перекрытия по деревянным балкам

Перекрытие с использованием деревянных балок представляет собой несущую структуру, разделяющую соседние помещения, такие как этажи, чердаки и подполья. При проектировании такой конструкции учитываются ряд параметров, включая её несущую способность, а также аспекты звуко- и теплоизоляции, сейсмостойкости и огнестойкости.

Выбор материалов, расчет конструкции

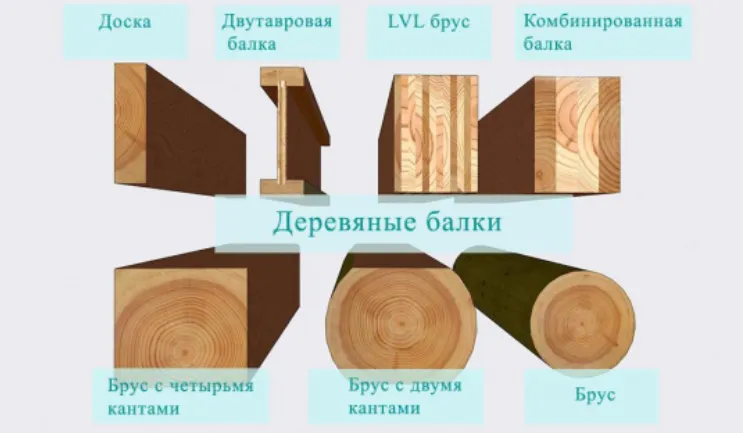

Типы балок для перекрытий

Проектные работы включают планирование несущей конструкции, а также расчет и выбор материалов. Для различных перекрытий используется брусья соответствующего типа. Чаще всего деревянные балки типизируют по внешним характеристикам: сечению, составу и несущей способности:

• доска – простой конструкционный материал, применяемый при строительстве обрешетки и чернового пола;
• двутавровая балка – конструкционный материал с сечением в виде буквы Н. Двутавр позволяет сократить общий вес конструкции без потерь в несущей способности;
• LVL-брус – балка из клееного шпона, изготовленная методом склейки лущеных хвойных пород: сосны, ели, лиственницы. Отличается высокими показателями прочности при горизонтальной нагрузке. Используются при строительстве стропильных ног, балок межэтажных перекрытий, а также коньковых балок;
• комбинированная балка – клееный брус, в состав которого входит шпон из нескольких пород дерева;
• четырехкантовый брус – пиломатериал четырехугольной формы, имеющий 4 обработанные стороны, Наиболее популярен при возведении перекрытий любого типа;
• двухкантовый брус (лафет) – пиломатериал, имеющий 2 обработанные стороны противоположные друг другу. Несмотря на относительно низкие показатели прочности, лафет часто используется при возведении межэтажных перекрытий;
• оцилиндрованное бревно – фрезерованный пиломатериал из цельного куска древесины, отличающийся наивысшей несущей способностью. Максимальная нагрузка на 1 кв. м. балок данного типа составляет 500 кг. Однако из-за округлой формы оцилиндрованные бревна чаще применяют при возведении чердачных, а не межэтажных перекрытий.

При заготовке брусьев предпочтение отдается хвойным породам ввиду их повышенной прочности и устойчивости к гнилостным процессам. Аналогом ели, лиственницы и сосны могут также выступать акация, дуб или клен. Данные породы древесины отличаются низкими показателями влажности (от 12% до 14%). С годами прочность балочных перекрытий увеличивается благодаря испарению влаги с их поверхности. По истечение 5 лет усушки крепость бруса приближается к показателям прочности металлических балок.

Горизонтальные несущие конструкции бывают нескольких видов:

• межэтажное перекрытие по деревянным балкам;
• чердачное перекрытие;
• подвальное перекрытие.

После того, как будут определены тип и материал балок, строители приступают к расчету потенциального сечения. Выбор брусьев с тем или иным сечением напрямую зависит от таких показателей, как:

• потенциальная нагрузка (ПН) на 1 кв. м. – предполагаемая масса, которая будет оказывать постоянное/временное воздействие на несущую конструкцию. Рассчитать нагрузку можно самостоятельно с помощью одного из онлайн-калькуляторов;
• длина пролета (ДП);
• шаг – расстояние между соседними балками (50 см, либо 1 м).

Подходящее сечение бруса можно рассчитать по приведенным ниже таблицам. Для этого достаточно выбрать длину пролета, предполагаемую нагрузку и размер шага.

ПН ДП	150	250	350	450
2 м	50×120
2.5 м	50×120	50×130
3 м
3.5 м	50×140	50×160	50×180
4 м	50×160	50×180	100×160	100×180
4.5 м	50×180	100×160	100×180	100×200
5 м	100×190	100×210	100×190
5.5 м	100×190	100×200	100×220
6 м	100×200	100×250	100×220

Табл. 1 — Сечение балок при шаге в 0.5 метра

ПН ДП	150	250	350
2 м
2.5 м
3 м
3.5 м	100×180
4 м	100×190	100×200
4.5 м	100×180	100×200	100×220
5 м	100×190	100×210	100×230
5.5 м	100×200	100×220	100×240
6 м	100×220	120×230	120×250

Табл. 2 — Сечение балок при шаге в 1 метр.

Расчет количества балок для перекрытия производится по следующей формуле:

КБ = ДП/Ш, где:

• КБ – количество балок установленного сечения;
• ДП – длина пролета;
• Ш – шаг.

Общее число балок зависит от количества пролетов.

Технология перекрытия пола по деревянным балкам

Максимальная несущая нагрузка на пол в жилых помещениях составляет около 400 кг на 1 м 2. На основании данной величины закупаются брусья соответствующего сечения.

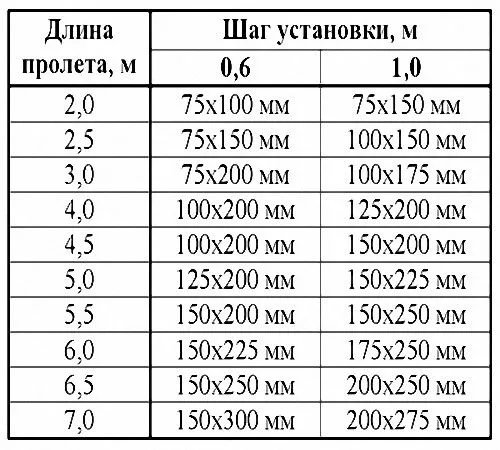

Таблица сечений для пола

В хозяйственных постройках, банях, гаражах и прочих нежилых помещениях нагрузка варьируется от 100 до 300 кг. на м 2. На основании этих показателей подбирают балки с меньшим сечением (см. Табл. 1 и 2).

Стоит отметить, что каждая балка должна иметь припуск в 30 см к основной длине. Это необходимо для монтажа бруса в стену. Так, например, для пролетов в 3 метра используются балки длиной в 3.3 метра.

Технология монтажа балок имеет ряд особенностей, среди которых выделяют следующие:

• Шаг зависит от типа строения. В деревянных постройках брусья укладывают параллельно друг другу на расстоянии в 1 метр, в каркасных домах – на расстоянии в 50 — 60 см;
• Высота балки не должна быть менее 1/24 от ее длины. Меньшие показатели снижают прочность конструкции;
• Оптимальная ширина бруса равна его высоте, либо половине высоты.
• Расстояние от ближайших балок до печи должно превышать 30 см.

Подвальные перекрытия монтируются по принципу «пирога». Несущая конструкция состоит из следующих слоев:

1. черновой пол;
2. гидроизоляция;
3. утеплитель;
4. несущие балки;
5. лаги;
6. половые доски.

Конструкция половых перекрытий по деревянным балкам

Технологии обустройства пола отличаются только по типу крепления балок. При установке половых балок применяют навесной и заглубленный способы крепежа. В первом случае на противоположные стены на равном расстоянии друг от друга монтируются металлические навесы – опоры бруса. После того, как все опоры будут расставлены, в них защелкиваются половые балки. Данный тип крепежа подходит для помещений с ленточным фундаментом, кирпичной кладкой, а также в газобетонных конструкциях.. Навес обеспечит брусу максимальную фиксацию в паз.

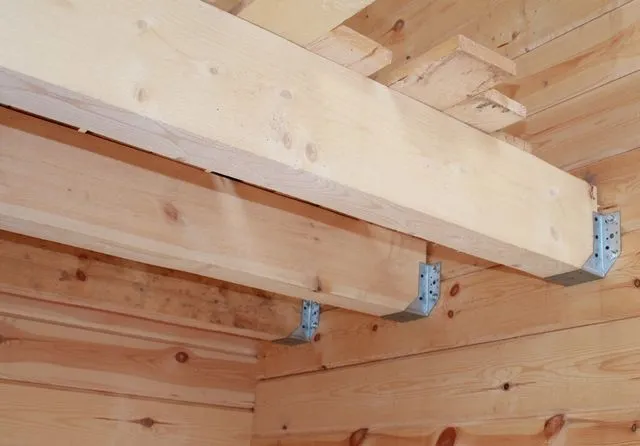

Крепление балок в металлические навесы

При заглубленных способах крепления в основании стен прорубается отверстие для балок. Перед монтажом бруса данное углубление прокладывается паклей. При этом концы балок могут быть обработаны по типу замка. Так, например, шип и отверстие часто стачивают до трапециевидной формы и крепят по принципу «ласточкиного хвоста».

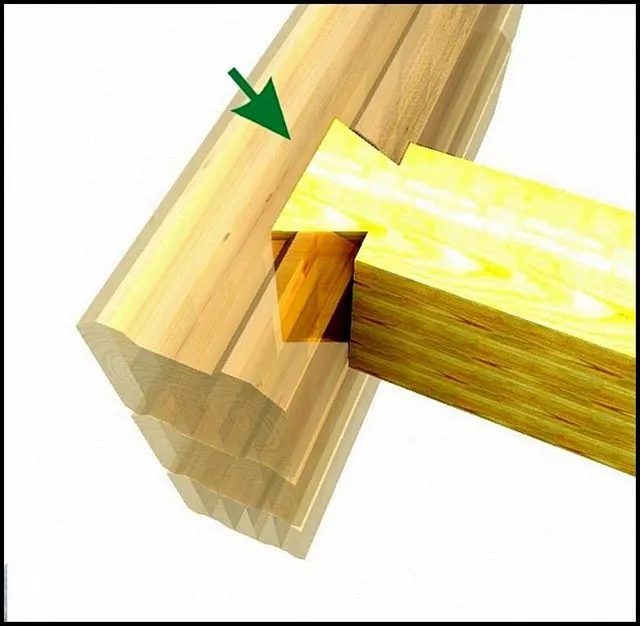

Крепление бруса по системе «ласточкин хвост».

Данный способ считается наиболее сложным и эффективным.

Технология монтажа подвального перекрытия состоит из нескольких этапов:

1. Разметка и сооружение гнезд. С помощью строительного уровня и мерочной ленты по первой балке (порядовке) от фундамента выставляется шаг балок. После этого на отметках бурятся, либо прорубаются гнезда с сечением на 5-6 см больше балочного и глубиной от 10 до 15 см. Гнезда прокладываются утеплителем.
2. Установка бруса. Бревна монтируются в углубления. Первая и последняя балка плотно прилегают к смежной стене. Щели между гнездом и балками конопатят паклей, либо другим утеплителем. При необходимости на брусья и стену крепят фиксирующие навесы. В случаях, когда гнезда пробурить невозможно, перекрытия устанавливают только на навесы (кирпичная кладка), либо крепятся с помощью боковых реек (деревянные стены).
3. Стяжка пола. На балки выстилают доски. Торец первой доски плотно прижимают к смежной стене. Гвозди вбиваются под углом в 45 градусов. Торец второй доски прижимают к торцу первой и крепят к балкам по той же технологии. В зависимости от длины пролета на 1 доску может уходить от 4 до 10 гвоздей. Для полов в жилых помещения оптимальны доска-пятерка и гвозди №12.

После монтажа подвального перекрытия на черновой пол выстилают облицовочный материал: ДВП, ламинат, линолеум и прочие.

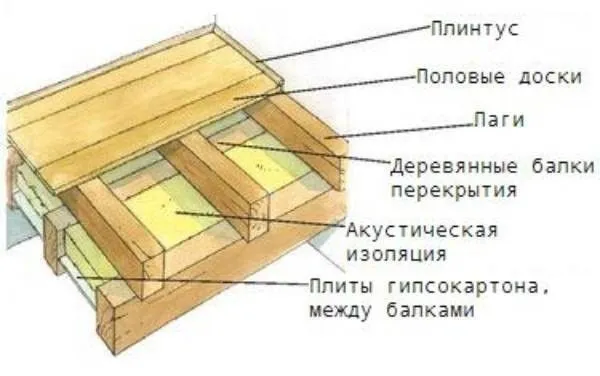

Устройство межэтажных перекрытий по деревянным балкам

Нижний черновой пол на межэтажных перекрытиях выполняется из досок с меньшим сечением.

Перекрытие второго этажа по деревянным балкам проводится по той же технологии, что и монтаж подвальных конструкций. Главное отличие межэтажного настила от напольного – наличие двойного чернового пола. При этом нижний черновой пол является потолком 1 этажа и выполняется из досок с меньшим сечением.

Строительство чердачных и межэтажных перекрытий проводится по следующей технологии:

1. В посадочные гнезда устанавливаются несущие балки.
2. Снизу с помощью строительного степлера крепятся ветроизоляционная пленка.
3. Снизу крепится черновой пол.
4. В ниши между балками выстилается утеплитель. Это может быть минеральная вата, пенополистирол, либо эковата на основе расщепленной бумаги.
5. Поверх утеплителя настилаются доски и проводится стяжка верхнего чернового пола.

Способы усиления деревянных балок перекрытия

Условно технологии усиления балок можно разделить на несколько видов:

• реставрационные;
• реконструкционные.

Реставрационные. В данную категорию входят такие способы, как усиление деревянными накладками, металлическими пластинами, обмотка углеволокном, протезирование. Рассмотрим каждый из вариантов более подробно.

Деревянные накладки

Монтаж деревянных накладок на поврежденную балку.

Поврежденные балки (сгнившие, надломленные, потенциально слабые) можно усилить с помощью деревянных накладок. Для этого саму балку зачищают наждачной бумагой, либо рубанком и обрабатывают антигрибковым препаратом. С обеих сторон выкладывают брус с меньшим сечением. Конструкцию стягивают с помощью шнуров и прошивают сквозными болтами.

Металлические пластины

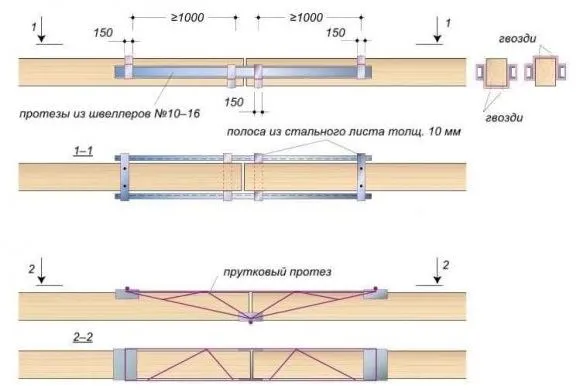

Схемы крепежа поврежденной балки на пластины (рис. №1) и прутья (рис. №2).

Несущую способность надломленных бревен восстанавливают с помощью металлических протезов по описанной выше технологии. Метизы прикладывают к зачищенной и обработанной балке и затягивают на ряд сквозных болтов.

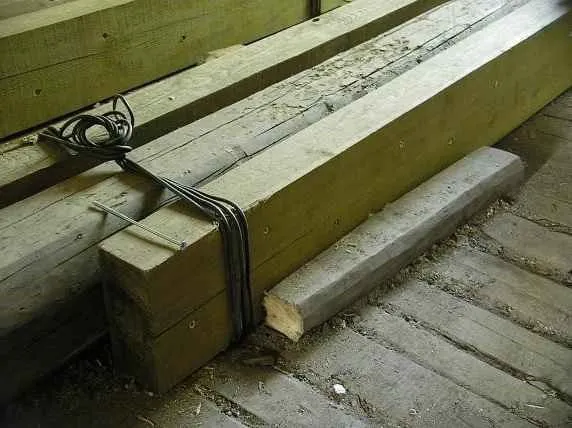

Обмотка углеволокном

Схемы крепежа поврежденной балки на пластины (рис. №1) и прутья (рис. №2).

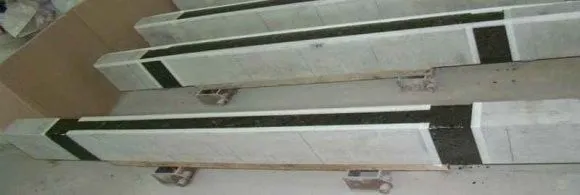

Углеволокно, наклеенное на поврежденный брус.

Технология восстановления перекрытий с использованием углеволокна отличается простотой и легкостью. Для этого поврежденное место проклеивается несколькими слоями углеродного материала.

Протезирование

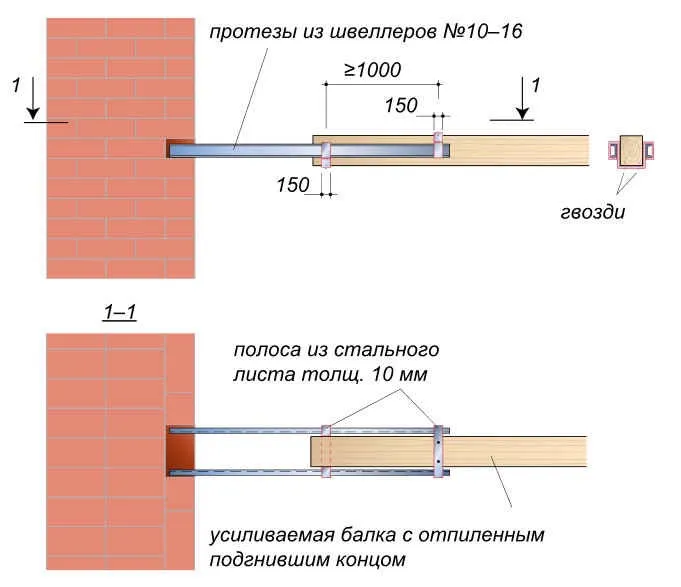

Протезирование с помощью металлических протезов и накладок.

Протезирование с помощью металлических протезов и накладок.

Протезирование применяется для повышения прочности и износостойкости мест стыка бруса со стеной. Именно здесь из-за максимального давления чаще всего проявляются последствия коррозии и износа. Предупреждающие меры принимаются на этапе первичного монтажа конструкции. Металлические накладки пришивают с помощью болтов к шипу бруса. Усиленную конструкцию устанавливают в гнездо. Аналогом накладок является металлический протез. Его засверливают в тело балки и устанавливают в небольшое отверстие в стене.

Реконструкционная категория включает такие методы, как:

• установка опор (колон, вертикальных балок);
• монтаж дополнительных балок.

Установка опор

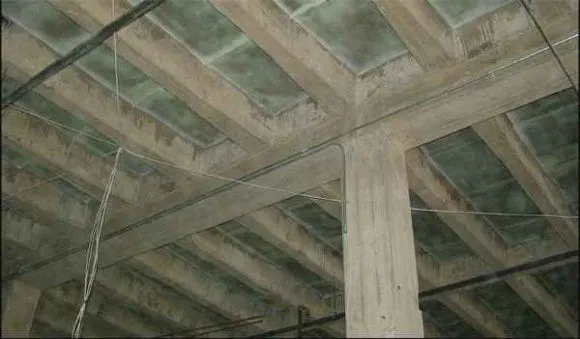

Опорная свая в подпольном перекрытии.

При недостаточной несущей способности бруса его часто усиливают вертикальными опорами. Монтаж сваи позволяет перераспределить давление с балки на опору. Данная технология наиболее популярна при ремонтных работах на чердаках и под полом.

Дополнительные балки

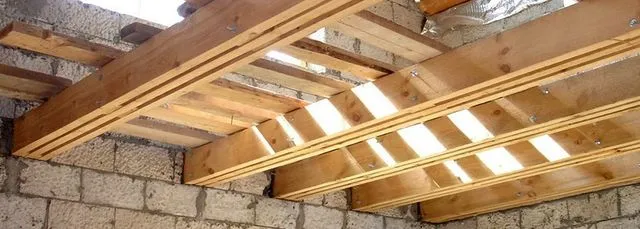

Частый шаг для бруса с недостаточным сечением.

При метровом шаге увеличить несущую способность деревянных балок перекрытия можно с помощью дополнительных брусьев. Для этого производится полный демонтаж перекрытия и установка бруса с шагом в 50 см.

Видео-инструкция

При возведении деревянного перекрытия по балкам важен каждый из этапов работ: от расчетов до ввода в эксплуатацию. В приведенных ниже видео наглядно демонстрируется технология проектирования и возведении кровельных конструкций.

1. Расчет материалов для деревянных перекрытий.

2. Возведение подвального перекрытия по деревянным балкам

3. Возведение межэтажного перекрытия по деревянным балкам.

4. Возведение чердачного перекрытия.

5. Способы усиления деревянных бревен.

6. Монтаж чернового пола перекрытий.

Какие перекрытия в доме?

Перекрытия в доме предназначены для разделения этажей и обеспечения прочности и устойчивости конструкции здания. В зависимости от материала, из которого они выполнены, перекрытия могут иметь различные характеристики и свойства.

Вот некоторые из наиболее распространенных типов перекрытий в доме:

1. Деревянные перекрытия – обычно состоят из бревен или досок, которые укладываются на балки или стропила. Деревянные перекрытия легкие и просты в установке, но они имеют недостаточную прочность и шумоизоляцию.

2. Железобетонные перекрытия – это жесткие плиты, которые состоят из железобетонного армирования и бетонной стяжки. Железобетонные перекрытия прочные и стойкие, но тяжелые и дорогие в установке.

3. Кирпичные перекрытия – состоят из кирпичных сводов, которые укладываются на кирпичные стены. Кирпичные перекрытия прочные, но тяжелые и дорогие в установке.

4. Металлические перекрытия – состоят из металлических листов, которые укладываются на металлические балки или стропила. Металлические перекрытия легкие и прочные, но имеют низкую шумоизоляцию.

5. Перекрытия из пенобетона – это плиты, которые состоят из пенобетонного блока с армированием из стальной сетки. Пенобетонные перекрытия легкие и прочные, но имеют низкую шумоизоляцию.

Выбор типа перекрытия зависит от многих факторов, включая желаемый уровень шумоизоляции, прочности, стоимости и времени установки.
