Способы крепления балок к стене при перекрытии

При возведении дома многие предпочитают использовать деревянные балки или лаги для перекрытий вместо железобетонных межэтажных плит. В процессе проведения капитального ремонта необходимо осматривать балки перекрытия на предмет наличия различных дефектов.

Примечание: Ключевая фраза «крепление балок к стене» не была использована в перефразировке, так как она не соответствует содержанию исходного текста.

В процессе проведения капитального ремонта в доме нужно осматривать балки перекрытия на наличие различного рода дефектов. К таковым можно отнести:

Конструкция перекрытия по деревянным балкам: видео-инструкция по монтажу своими руками, как нарастить, укрепить, усилить, удлинить, расчет, цена, фото

Если обнаружено что-либо из перечисленного, необходимо выполнить ремонт деревянных балок перекрытия. Кроме того, нужно устранить причину, которая привела к появлению дефектов.

Многие домовладельцы стремятся строить свои дачные дома самостоятельно. Приходит момент, когда они сталкиваются с вопросом, возможно ли возвести крышу собственноручно и как это сделать. В любом случае важно помнить, что работа эта довольно трудоемкая, требует грамотного подхода и четкого следования определенной последовательности.

Одним из важных этапов возведения крыши считается правильная установка и закрепление мурлата. Это определенная опора, которая воспринимает часть усилия, создаваемого конструкцией крыши.

Для устройства мурлата используют деревянные брусья, которые укладывают в плоскости, параллельной будущему коньку. Его начинают устанавливать в процессе возведения стен. К примеру, в случае кирпичной кладки можно поступить следующим образом:

Чтобы не допустить загнивания балок мурлата, их гидроизолируют, прокладывая рулонный материал типа рубероида.

Устраивая мауэрлат вдоль периметра стен, необходимо проконтролировать не только надежность фиксации, но и горизонтальность опорного бруса.

Когда висячие стропила опираются на брусья перекрытия, которые уложены прямо на стену, то при таком устройстве возникают серьезные точечные усилия, воздействующие на строительные конструкции. Как правило, подобный подход практикуют при возведении деревянного дома. В этом случае это оправдано, поскольку благодаря горизонтальному расположению бревен и брусьев, использованных при строительстве стен, нагрузки, которые они испытывают, равномерно распределяются.

Для кирпичной кладки или при использовании ячеистых блоков нераспределенное давление может оказаться губительным – в местах, где расположены брусья перекрытия, стены с краю начинают крошиться. Именно по этой причине давление следует рассредоточить. Для этого на ее гребень рекомендуется укладывать мурлат, который выполняют из толстого деревянного бруса. Таким образом, положительный ответ на вопрос, нужен ли мауэрлат под балки перекрытия в подобных конструкциях, не подлежит сомнению.

Если кровельная конструкция предусматривает сопряжение стропил и перекрытия, то прежде необходимо обеспечить надежное крепление балок перекрытия к мауэрлату. На последний фактически будет возложена разгрузочная функцию.

После обустройства мурлата переходят к укладке и креплению потолочных балок к мауэрлату.

Как закрепить ↑

Элементы перекрытия после врезки в мурлат закрепляют друг с другом, используя гвозди, стальные перфорированные уголки под шурупы или саморезы.

Для начала балки временно фиксируют. Сделать это достаточно просто. Недалеко от их концов в поперечном направлении укладывают доску, лучше даже две, и прибивают, используя гвозди. Если уложить рядом две доски, то передвижение по перекрытию в процессе устройства крыши значительно упростится.

Временная фиксация повышает надежность основной, так как не дает детали смещаться.

В завершение посмотрите, как крепить балки к мауэрлату видео:

Виды балок перекрытия – преимущества и недостатки

Деревянные балки

Их чаще всего выбирают в качестве перекрытий в домах из дерева, бруса, в кирпичных домах и домах, построенных из газосиликатных блоков для мансардных перекрытий, а также в случаях, если хотят сэкономить на материалах, либо если мощность фундамента не рассчитана на тяжелые перекрытия между этажами, а также при нестабильных грунтах на участке.

Основной материал, используемый для балок подобной вариации – древесина лиственной и хвойной породы, тщательно просушенная и прошедшая специальную обработку, что позволяет улучшить её эксплуатационные и технические параметры. Подобное балочное перекрытие включает в себя непосредственно сами балки, утеплитель, накат и пол.

Преимущества:

• удобство и простота монтажа;
• приемлемая стоимость;
• незначительный вес изделия.

Недостатки:

• высокий уровень огнеопасности;
• подверженность поражению жуком-короедом;
• возможное гниение конструкции с течением времени;
• конструкция перекрытия по деревянным балкам применяется только до четвертого этажа.

С целью упрощения расчета деревянной балки и выбора для нее сечений и шага мы приводим таблицу, которая поможет определиться с предварительным выбором сечений для однопролетных деревянных балок. Вам остается только собрать нормативные нагрузки:

При монтаже деревянные балки перекрытия укладываются на поперечные опоры, которыми может служить дополнительный брус, либо армопояс, залитый по периметру кладки стены. Поперечные опоры служат для равномерного распределения нагрузки на стены, и далее на фундамент дома. Части балок, укладываемые на стены, оборачиваются гидроизоляционным материалом. Обычно используют рубероид, при этом торцы не изолируют, что позволяет балке «дышать».

Самое главное при выборе материала для перекрытий по деревянным балкам — внимательно подбирать качественную древесину без трещин, повреждений, хорошо высушенную, с пропиткой от возгорания и гнили, а также с подходящим для постройки расчетным сечением балок.

В частном строительстве частая практика — использование монолитных бетонных перекрытий, либо других видов наиболее прочных перекрытий на нижних этажах постройки, и одновременное использование балочных перекрытий на более высоких этажах — например, мансарде. Делается это с целью облегчения общих нагрузок на фундамент.

Стальные балки

Металлические балки перекрытия выполнены из высокопрочного стального сплава по технологии горячего или холодного катания. Конструктивно представлены в виде двутавра, швеллера или уголка, при этом двутавровые балки имеют наибольшую востребованность и популярность. Укладка возможна, как «плашмя», так и на ребро.

Преимущества:

• допустимы пролеты большей длины, нежели при использовании балок из дерева;
• стойкость к воздействиям биологического характера и гниению;
• огнеустойчивость.

Недостатки:

• высокая цена;
• возможно образование коррозии;
• низкие звуко- и теплоизоляционные параметры;
• для монтажа требуется специальная техника.

Железобетонные балки

Железобетонные балки перекрытия – оптимальный вариант для крупномасштабного строительства, способный выдержать даже существенные внешние нагрузки при большой длине обустраиваемого пролёта. Нагрузочные параметры представлены на очень высоком уровне.

Преимущества:

• отсутствие прогибов;
• повышенная несущая способность;
• формирование длинных пролётов с различными формами.

Недостатки:

• сложность монтажа;
• потребность задействования специализированной техники.

Комбинированные балки

Комбинированная балка выполнена на основе сразу нескольких материалов, например, дерева и ОСП. Их использование распространено в частном строительстве при создании каркасных домов. Изделия могут иметь различную форму, но наибольшую распространённость имеет комбинированная двутавровая балка, способная эффективно сопротивляться разного рода внешним нагрузкам, выдерживая даже значительные напряжения.

Преимущества:

• отличные прочностные данные;
• стойкость к деформированию;
• незначительный вес.

Недостатки:

• высокая цена;
• неудобство утепления плитным материалом.

В статье «Межэтажные перекрытия» мы рассказывали о том, каким образом железобетонные и деревянные перекрытия должны монтироваться в стену из газобетонных блоков.

В данной части рассмотрим, узел опирания деревянного бруса на кирпичные стены.

Как мы уже писали выше, длина опирания бруса на стены должна составлять минимум 15 см.

Прежде чем положить балку, ее необходимо подрезать с торца под углом 60 0 , обработать весь брус антисептиком и обернуть концы в два слоя рубероид для предотвращения загнивания.

После чего, на стену стелиться рубероид, на который укладывается доска-подкладка. Она служит для распределения точечных нагрузок от балок на всю поверхность стены.

Укрепление балок перекрытия в деревянном доме Перекрытие дома из бруса: пошаговая инструкция | Строительный портал Устройство пола в деревянном доме на первом этаже: видео-инструкция по монтажу своими руками, как поднять, какой Изоспан лучше, что делать если прогибается, изоляция, строительство, обустройство, схем Устройство перекрытия по деревянным балкам – технология монтажа межэтажного, чердачного и подвального перекрытия своими руками Перекрытие дома из бруса – Перекрытие дома из бруса: пошаговая инструкция — Стройматериалы Пирамида в Демихово Перекрытие дома из бруса – Перекрытие дома из бруса: пошаговая инструкция — Стройматериалы Пирамида в Демихово

На подкладку кладут балку перекрытия, приколачивают к ней анкер из стальной полосы, который в последствии заделывается в кирпичную кладку.

При установке деревянных балок нужно оставить температурный зазор не менее 3 см для компенсации линейного расширения древесины.

Если балки опираются на внутреннюю несущую стену, то конструкция аналогична предыдущей, с той лишь разницей, что балки перекрытия соединяются друг с другом при помощи металлической ленты. Более наглядно всю схему можно увидеть на рисунке.

Укладывать деревянные балки начинают с самых крайних. Сначала их выравнивают по уровню, а за тем по ним кладут остальные. Для выравнивания остальных балок по высоте, под их концы подкладывают обрезки досок.

Что делать, если усиление балок перекрытия невозможно?

Случается и так, что усилить балки – сложно осуществимый процесс или даже совершенно невозможный. При этом заменять перекрытие на данный момент не планируется.

• установка опор под имеющиеся элементы, не выдерживающие нагрузки;
• установить балки-дублеры в промежутках между старыми.

Стойки-опоры установить проще, но они уменьшают полезную площадь помещения, создают помехи при эксплуатации. Кроме того, они уменьшают визуальную привлекательность интерьера, поэтому потребуются дополнительные затраты времени и средств на декорирование стоек. Дублирующие балки устанавливаются по тому же принципу, что и имеющиеся – врезаются в предварительно вырезанные гнезда несущей стены. Технически этот вариант более сложен, чем установка деревянных опор, но лишен тех недостатков, которые свойственны первому способу.

Крепление балок к стене

Балки перекрытия могут соединяться со стенами несколькими способами.

В кирпичных или брусовых домах концы балок заводят в пазы («гнезда»). Если используются брусья или бревна, то глубина заложения балок в стены должна составлять не менее 150 мм, если доски – не менее 100 мм.

Части балок, соприкасающиеся со стенками «гнезда», гидроизолируют, оборачивая их двумя слоями рубероида. Торцы балок срезают под 60° и оставляют неизолированными , чтобы обеспечить свободное «дыхание» древесины.

При заведении в «гнездо», между балкой и стеной (со всех сторон) оставляют вентиляционные зазоры в 30-50 мм, которые заполняют теплоизоляцией (паклей, минеральной ватой). Балку опирают на основание паза через антисептированну ю и гидроизолированн ую деревянную дощечку толщиной 30-40 мм. Боковые стороны паза можно засыпать щебнем или замазать цементным раствором на 4-6 см. Каждую пятую балку дополнительно скрепляют со стеной при помощи анкера.

В деревянных домах балки заглубляют в пазы стен не менее, чем на 70 мм. Чтобы предотвратить появление скрипов, между стенками паза и балкой прокладывают гидроизоляционны й материал. В некоторых случаях балки врезают в стены, выполняя соединения типа «ласточкин хвост» и т.п.

Также балки можно закрепить на стене с помощью опор из металла — стальных уголков, хомутов, кронштейнов. Они соединяются со стенами и балками саморезами или шурупами. Данный вариант крепления является наиболее быстрым и технологичным, однако менее надежным, чем при заведении балок в пазы стен.

Как усилить деревянные балки перекрытия от прогиба?

Основным элементом чердачных, межэтажных перекрытий и перекрытий погребов, во многих частных домах является деревянная балка. Срок службы перекрытий из дерева ограничен ввиду свойств древесины, особенно, если она была плохо обработана или подвергалась нагрузке и воздействию влаги.

В следствие таких факторов балка перестает справляться с возложенной на нее функцией (возможно провисание, прогиб, искривление) и потребуется усиление деревянных балок перекрытия.

Крепление балок: инструкция по установке Перекрытия по деревянным балкам

Помимо повреждений и утраты несущей способности балок пола и потолка (лаг, прогонов), укрепление может быть продиктовано увеличением нагрузки на перекрытие.

Конструкция

Деревянный пол — самый старый и в то же время надежный способ покрытия. Прежде всего стоит разобраться с конструкцией покрытия из дерева, с тем, как оно устроено. Традиционная конструкция состоит из: деревянных балок перекрытия, лагов, половых досок и плинтуса.

Основной элемент — лаги. Они являют собой своего рода обрешетку, каркас, на который стелятся половые доски. Они нужны для того, чтобы финальная конструкция было крепкой и ровной. Любое нарушение в конструкции лаг скажется на качестве пола в целом.

Суть в том, что главная функция лаг — предоставить полу ровную поверхность. Они также способствуют проходу воздуха внутри конструкции настила. Это предотвращает гниение элементов из дерева.

ФОРМУЛА ИЗОБРЕТЕНИЯ

1. Способ усиления опорных участков балок, включающий подготовку поверхности, ее обработку адгезионным составом, проведение в случае необходимости ремонтных работ, отличающийся тем, что усиление осуществляют за счет крепления к опорным участкам балки, по крайней мере, с одной стороны относительно поперечного сечения балки гофрированных металлических листов с постоянными параметрами гофров или переменно-гофрированных металлических листов, расположение гофров может быть поперечным или наклонным, во все или только в некоторые полости, образованные между гофрированными листами и балкой, нагнетают или не нагнетают дефектоустраняющий раствор.

2. Способ усиления опорных участков балок по п.1, отличающийся тем, что на опорных участках балки устраивают дополнительные внутренние и/или наружные усиливающие элементы, шаг и направление которых согласовывают с шагом и направлением гофров металлических листов.

3. Способ усиления опорных участков балок по п.1 или 2, отличающийся тем, что в качестве нагнетаемого дефектоустраняющего раствора применяют цементно-песчаную смесь, обладающую после затвердения несущей способностью.

4. Способ усиления опорных участков балок по п.1 или 2, отличающийся тем, что балку усиливают поясными и/или торцевыми элементами.

Варианты усиления

Основными материалами перекрытий является древесина, железобетон, металлопрофиль. Это повлияет на выбор способов и вариантов усиления. В зависимости от перечня предстоящих работ и состояния конструкции, усиления может предусматривать:

• удаление поврежденных и разрушенных частей перекрытия, замена их на новые элементы;
• восстановление несущей способности перекрытия, наращивание покрытий и толщины плит;
• наращивание сечения стальных балок путем приваривания дополнительных металлических элементов;
• подведением под перекрытие разгружающих балок и опор;
• увеличение армирования путем монтажа дополнительных металлических стержней по контуру перекрытия, либо в его тело;
• иные варианты, обусловленные видом предстоящих работ.

Все решения, выбранные для усиления перекрытий, будут раскрыты и обоснованы в проектной документации. Чтобы подрядчик смог реализовать их при проведении работ, составляется рабочая документация, спецификации на стройматериалы.

Перекрытие дома из бруса – Перекрытие дома из бруса: пошаговая инструкция — Стройматериалы Пирамида в Демихово Усиление деревянных балок перекрытия своими руками Расчет балок перекрытия: что следует знать Укрепление балок перекрытия в деревянном доме Прогиб деревянной балки: видео-инструкция по монтажу своими руками, как усилить перекрытия, расчет, фото и цена

Сложный вариант комплексного усиления перекрытий с использованием композитных материалов.

Достоинства и недостатки деревянного перекрытия между этажами

Межэтажное деревянное перекрытие из балок устанавливается при том условии, что ширина пролета не больше 8 м. Между этажами также есть свои несущие конструкции, и это балки, для которых используется брус с сечением 150х100 мм или 150х150 мм. Чтобы определить расстояние между балками, можно своими руками провести расчет. Как правило, этот параметр варьируется 0,6-1 м.

Среди преимуществ деревянных перекрытий между этажами стоит отметить длительный срок службы и надежность

В любом случае требуется наличие гидропароизоляционной пленки, которая исключает проникновение и образование излишек влаги.

Поверхность пола, как чердака, так и подвала, нужно обрабатывать специальными антисептиками для дерева. Деревянные перекрытия самые легкие и потому их устанавливают в жилые дома, особенно используют для чердачного помещения.

• Экологически чистое;
• Обладает хорошей теплоизоляцией;
• Смотрится очень эстетично.

Есть минусы у древесного полотна и заключаются они в склонности к образованию микроорганизмов, грибков и плесени, гниении и разрушении, деформировании полотен, если они изначально выбраны низкого качества.

Использование досок и цельного бруса

В случае применения цельного деревянного бруса или досок для устройства перекрытия длину пролёта выбирают в пределах 4–6 м, что в два раза меньше от максимального расстояния при использовании строительных конструкций из клееного бруса. Детали из скреплённых досок часто изготавливаются прямо на строительном объекте.

Перекрытие дома из бруса – Перекрытие дома из бруса: пошаговая инструкция — Стройматериалы Пирамида в Демихово Деревянные двутавровые балки своими руками: как сделать балки перекрытия самому из досок? Какой материал выбрать для изготовления? Усиление деревянных балок перекрытия своими руками — основные способы и методика Перекрытие дома из бруса: пошаговая инструкция | Строительный портал Возведение деревянных перекрытий между этажами: подробная технология Укрепление балок перекрытия в деревянном доме

По прочности конструкции превосходят цельные балки. Основным достоинством изделий считается возможность устройства составной детали из нескольких досок. Строители могут самостоятельно регулировать толщину балки путём скрепления необходимого количества элементов. Доски соединяют между собой при помощи резьбовых элементов. Под болты и гайки устанавливают резиновые или пластиковые шайбы. Элементы предотвращают воздействие коррозии на металлические закладные детали, защищают древесину от врезания гайки при затягивании.

Крепление бруса к бетонной и кирпичной стене

Сверлить кирпич следует осторожно, строго под прямым углом, не «расшатывая» сверло, чтобы не расколоть кирпич. Раскол может вызвать осыпание кирпича. при попадании в полость кирпича придется воспользоваться дюбелем анкерного типа, который при заворачивании в стену образует узел, или распорным дюбелем. Закручивают дюбель осторожно. Механические анкера для устройства креплений деревянных брусьев к кирпичным стенам намного лучше саморезов и гвоздей, и технологически, и по прочности крепления.

Для бетона нужна дрель с функцией перфоратора и прочные пластмассовые дюбеля под саморезы, иногда перед забивкой пластикового дюбеля в стену его дополнительно смазывают клеем.

Утепление

Инструкция по сооружению утепленного перекрытия нами уже приведена; однако расчет утепляющего слоя в зависимости от применяемого материала и климатических условий нуждается в комментариях.

Основное свойство любого утеплителя — его теплопроводность. Чем она ниже, чем лучшее утепление обеспечивается слоем фиксированной толщины.

Для каждого региона страны в зависимости от зимних температур в нем российским СНиП 23-02-2003 предлагаются собственные нормы теплового сопротивления ограждающих конструкций.

Тепловое сопротивление складывается из сопротивления каждого из слоев стены или перекрытия; однако именно для перекрытий свойствами настила, паро- и гидроизоляции можно пренебречь, поскольку их теплоизолирующие качества серьезно уступают таковым у любого современного утеплителя.

Толщина слоя утеплителя рассчитывается по простейшей формуле: она равна произведению расчетного теплового сопротивления и коэффициента теплопроводности выбранного теплоизоляционного материала.

Важный момент: все значения приводятся в единицах СИ; соответственно, результат мы получим в метрах. Для вычисления слоя утеплителя в сантиметрах его достаточно умножить на 100.

Очевидно, для расчета не хватает только справочных данных. Чтобы избавить читателя от их поиска, приведем эти значения здесь.

Уточним: реальные значения теплопроводности могут меняться в зависимости от плотности материалов и атмосферной влажности. Зависимость в обоих случаях линейная: рост плотности и влажности ведет к увеличению теплопроводности.

Давайте в качестве примера своими руками выполним расчет утепления перекрытия над холодным подполом для дома, построенного в Астраханской области.

Утеплитель — базальтовая вата.

1. Нормированное теплосопротивление из верхней таблицы берется равным 3,6 (м2*С)/Вт.
2. Теплопроводность базальтовой ваты равна 0,042 Вт/(м2*С).
3. Минимально необходимая толщина утеплителя, таким образом, равна 3,6*0,042=0,1512 метра, или 15 сантиметров.

Балки из ОСБ своими руками

Чтобы изготовить двутавр своими руками, где ребром жесткости будет ориентировочно стружечная плита OSB, прежде всего, нужно сделать правильный расчет предполагаемой нагрузки. Изготавливается самостоятельно опора в несколько этапов:

• В верхнем и нижнем брусе по центру делается паз по толщине плиты.
• Затем в зависимости от высоты опоры, выпиливается плита определенного размера и тщательно обрабатывается срез, при этом не допускается на материале сколов, срезов и других дефектов.
• Наносится клей на поверхность канавки, плита вставляется в пазы бруса.
• Сжимается под прессом и выдерживается некоторое время.

Конструкция перекрытия по деревянным балкам: видео-инструкция по монтажу своими руками, как нарастить, укрепить, усилить, удлинить, расчет, цена, фото Перекрытие дома из бруса: пошаговая инструкция | Строительный портал Перекрытия на деревянных лагах | Строительство, ремонт и дизайн Перекрытие дома из бруса – Перекрытие дома из бруса: пошаговая инструкция — Стройматериалы Пирамида в Демихово Усиление деревянных балок перекрытия своими руками — основные способы и методика

Более подробно самостоятельное изготовление двутавра из дерева можно посмотреть по видео:

и к мауэрлату, установка стропил на балки

Перекрытия в частных малоэтажных домах чаще всего делают деревянными по балкам, используя лафетные доски, брус, металлический швеллер или железобетонные опоры. Это самый доступный способ, позволяющий обойтись без грузоподъемной техники и выполнить работу в более сжатые сроки, чем при устройстве монолитных плит. Определенные трудности и вопросы может вызвать такой этап монтажа, как крепление балок перекрытия к стене, особенно если на них будет опираться стропильная система крыши. Есть несколько способов решения этой задачи.

Способы крепления к стенам

Все монтажные узлы всегда описываются в проектной документации на дом, в том числе и крепление стропил к балкам перекрытия, и самих балок к стенам. Но не все строятся по проекту, особенно если речь идет о надворных постройках – гараже, гостевом домике, бане. В этих случаях оптимальный способ монтажа приходится выбирать самостоятельно.

При этом учитывается расположение и функции перекрытия, конструкция стен здания. Например, если это перекрытие между жилыми этажами или первым этажом и мансардой, то крепление не должно быть жестким, иначе любое движение на верхнем ярусе будет передаваться на нижний из-за вибрации. Балку фиксируют так, чтобы у неё сохранялась возможность продольного люфта.

Однако это не касается каркасных построек, в которых сама балка является важным элементом несущего каркаса и крепится жестко.

Всего различают несколько видов крепления балок: опорное, врезка, врубка, подвесное.

Опорное крепление

Этот способ применяют чаще всего. Он самый простой, но при этом надежный, так как балка ложится на стену и полностью опирается на неё. На деревянных и каркасных стенах балку закрепляют с помощью специальных стальных уголков, болтов-глухарей, шкантов или шпилек. В стенах из кирпича или строительных блоков в процессе кладки устраивают ниши.

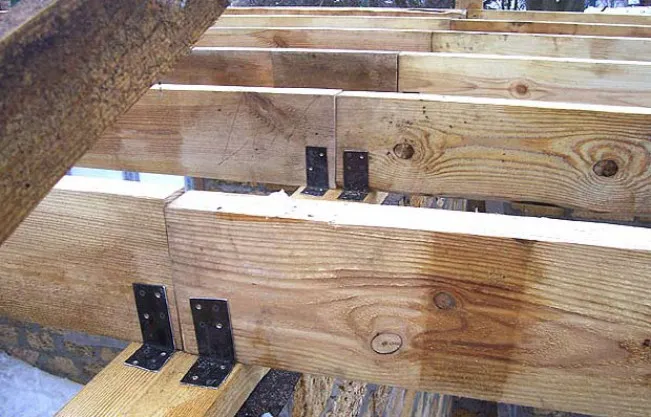

С помощью перфорированных стальных уголков осуществляют крепление балок перекрытия к мауэрлату, установленному на каменные стены, к стенам из бревна или бруса, а также к верхней продольной балке каркасника. Она укладывается сверху и закрепляется уголками по бокам, если это установленная на ребро лафетная доска. Брус можно закрепить и сбоку, и снизу.

При монтаже перекрытий на каркас балки смещают так, чтобы они не лежали на опорных стойках. Это допустимо только при наличии проекта, подразумевающего такое расположение балок, и расчета по нагрузкам.

Таким крепежом можно зафиксировать только балку-брус либо двутавровую балку. После разметки и раскладки по месту в брусе просверливают сквозное отверстие, уходящее в верхнюю часть стены. При необходимости скрытого крепления под головку болта или гайку делают углубление большего диаметра. Винтовой крепеж вставляют в отверстие и затягивают ключом-трещоткой. В металлических двутаврах отверстия высверливают с обеих сторон опорной плоскости.

После установки и фиксации балок можно продолжать возведение стен второго этажа, вырезая в бревнах первого ряда по разметке пазы на высоту бруса. Либо укладывая этот ряд отрезками бревен, длина которых равна шагу между балками. Если выпустить их за пределы наружных стен в верхнем перекрытии, возможно крепление стропил к балкам, которые будут одновременно выполнять функцию нижних затяжек стропильных ферм.

• Крепление на блочные и кирпичные стены.

При кладке стен из полнотелого кирпича и бетонных блоков тот ряд, на который будут устанавливаться перекрытия, прогоняют с особенным тщанием, выверяя по уровню. Затем производят разметку и укладывают деревянные балки, предварительно обработав их торцы консервирующей фунгицидной пропиткой и обернув двумя слоями рубероида. Такая защита необходима на стыке материалов с разной теплоемкостью, чтобы дерево не мокло и не гнило в точке выпадения конденсата.

Дополнительное крепление балки к стене не требуется, она надежно фиксируется стеновыми блоками, которые выкладываются в промежутках между ними, и верхними рядами.

Если стены из газобетона и других ячеистых блоков недостаточной прочности, то под балки по всему периметру заливают бетонную армированную ленту (армопояс) либо выкладывают 3 ряда полнотелым кирпичом с армированием сверху и снизу.

В частном строительстве обычно делают деревянные перекрытия по балкам. Крепление балок — важный технологический этап, от качества которого зависит надежность перекрытий.

Содержание

Способы соединения балки перекрытия со стеной

Перед тем как строить, нужно заказать проект дома и все действия выполнять в соответствии с ним. Обычно способ устройства перекрытия описан там. Здесь важно всё — используется ли специальная врубка или крепёж для установки балок, жёстко ли они соединяются со стеной или по плавающей системе. Способ крепления имеет большое значение.

Например, в каркасных домах и домах из СИП-панелей балки являются элементами каркаса и крепятся наглухо. В домах из газобетона, из оцилиндрованного бревна балка обычно крепится так, чтобы она просто лежала на стене и имела возможность продольного люфта. Глухое крепление вызывает вибрации при хождении по потолку второго этажа.

Есть одно различие между балками перекрытия и лагами для пола. Лаги должны лежать свободно, чтобы пол не коробило и не вело. Покрытие пола крепится уже непосредственно к лагам. К примеру, сезонное удлинение балки, даже воздушно-сухой, составляет 2-3 см на 5 м. Естественно, любой пол, приколоченный прямо к такой балке, выгнется. Из-за этого он начнет скрипеть, расходиться. Кроме того, под лаги кладут демпфирующие прокладки, которые гасят вибрацию от шагов.

Специальными металлическими крепежными пластинами

Металлические перфорированные пластины для деревянных конструкций были разработаны в Швеции. Крепление с их помощью деревянных балок достаточно простое, не требует точной подгонки. Кроме того, они способны сгладить изменения геометрии древесины вследствие набухания.

Балка перекрытия крепится в каркасном домостроении поверх продольной балки стенового каркаса. Она кладётся сверху на пролёт и закрепляется при помощи двух перфорированных уголков сбоку. Это позволяет устойчиво закрепить даже балку в виде лафетной доски, достаточно узкой, установленной на ребро. Если же балка — брус, и обеспечивать её устойчивость не так важно, можно крепить её уголками снизу. Брус применять лучше, так как лафетная доска склонна к кручению при высыхании и сезонном увлажнении, и перекрытие будет деформироваться.

Как-то закреплять балки перекрытия к стойкам нежелательно, если это заранее не предусмотрено в конструкции каркаса дома. Лучше чтобы они также никак не касались стоек и не упирались в них, а также в их крепёжные элементы. При монтаже от них нужно отступить.

Болтовое

Достаточно простое крепление балки — при помощи болтов-глухарей. С их помощью ставят только балку-брус, у которой размер поперёк сечения не меньше, чем половина сечения по высоте. Глухарь закручивается через балку в верхнюю часть стены и затягивается при помощи ключа-трещотки. Или же применяется стяжка из шпильки с гайками и шайбами через отверстие. Такое крепление позволит балке работать в качестве ригеля каркаса, в то же время оставаясь подобием шарнира в плоскости перекрытия.

Соединение врезкой

Врезка — рубленое соединение балки со стеной, когда торец не выходит за наружную стену. Тем самым обеспечивается защита торца балки от попадания атмосферной влаги. Обычно так делают балки первого этажа рубленых домов и бань. Осуществляется оно по типу соединения «ласточкин хвост». Именуется врубка сковороднем и полусковороднем.

Врезка сковороднем более прочная и подразумевает симметричный ласточкин хвост. Но чаще встречается врезка полусковороднем. С одной стороны ласточкин хвост прямой, и закрепление его в гнезде внешней стены делается при помощи двойного клина. Врезка полусковороднем менее прочная, но проще в выполнении.

Соединение врубкой

Отличается от врезки тем, что врубка проходит на полную толщину стены, балка выходит наружу. Выполняется в лапу, полулапу или в полдерева, иногда — в хлуп или в обло. Используется в том случае, когда балкой надо перекрыть большой пролёт. Оно более прочное, чем врезка. Однако торец балки необходимо защитить от атмосферных воздействий.

Правила выбора балок для межэтажных перекрытий

Балка должна быть изготовлена из сухой древесины. Стоит выбирать ее согласно проекту. При составлении такового производят расчёт на прочность, жёсткость. Балка должна иметь достаточную собственную массу, чтобы хоть как-то гасить звуки и вибрации с верхнего этажа. Как правило, используют балки высотой 200-300 мм при пролётах до 5 метров. Балки укладывают через каждый метр, чтобы исключить прогиб лаг пола верхнего этажа. Обычно полноценная балка — это брус прямоугольного сечения, у которого ширина составляет 2/3-1/2 от высоты. Укладывается он на узкое ребро. Брус в разы надёжнее доски-лафета, уложенной на ребро в качестве балки.

лучший выбор для больших пролётов — металлическая балка. Двутавр обойдётся дешевле, чем мощный клееный брус такой же жёсткости и длины. И у металла не будет проблем с грибком, насекомыми, огнестойкостью. При укладке прокат нужно ставить на подушки и обеспечить хорошую гидро- и теплоизоляцию против конденсата. При желании их можно отделать под дерево.

Инструмент и приспособления для установки балок перекрытия

При работе используется обычный плотницкий инструмент. Когда используют соединение в виде перфорированных пластин или уголков, для их фиксации потребуется шуруповёрт. Для крепления на болты и глухари нужна низкооборотная дрель и ключ с трещоткой или динамометром. Также желательно иметь пилу-торцовку и цепную пилу, чтобы ускорять процесс. Самым желанным инструментом при монтаже балок является подъёмный кран. Особенно для балок из металла. Или хотя бы делают на верху треногу с лебёдкой, чтобы облегчить строительство. Ещё важно иметь на стройке разборные леса, козлы и другие подмости. Пользоваться одной лишь стремянкой невозможно.

Технология и тонкости монтажа балок

При монтаже важно произвести разметку. Для этого удобно пользоваться лазерными линейками, нивелирами. Также очень важно, чтобы балки располагались строго на одном уровне с самого начала. Если этого достичь не удалось, то их состругивают так, чтобы пол в конечном итоге лежал ровно, с перепадами не более 3-4 мм на метр.

Отмечают положение балок на стене, затем производят их подъём. Лучше сразу поднять все балки краном, не производя крепление этих балок перекрытия к стене, используя однократную аренду крана. Это обойдется дешевле, чем поднимать по одной и устанавливать. После этого балки раскладывают, проверяя их положение и уровень. По высоте уровень лучше проверять лазером, так как шнур всё равно провисает при любом натяжении. Делать какие-то подгонки по основанию балок нежелательно, так как это может повлиять на их конструктивную работу в каркасе из-за наличия упора-ступеньки, лучше подгонять верх электрорубанком уже при устройстве полов.

Крепление к стене из газобетона

Деревянные и металлические балки в таких домах установить проще всего. Ряд под балки прогоняется с выверкой по ватерпасу по всей длине. Затем балки устанавливают на стену, оборачивая в два слоя рубероидом и с обрабатывая фунгицидным составом. Это нужно для того, чтобы балка не гнила в месте образования конденсата, ведь каменная стена более теплоёмкая и там будет образовываться роса. После этого промежутки между балками закладывают стеновым материалом, а затем продолжают возведение стены. При монтаже металлических балок на газобетонную стену устраивают подушки из трёх рядов полнотелого кирпича с армированием под нижний ряд и верхний. Балку оборачивают рубероидом или толью.

Крепление бруса к бетонной и кирпичной стене

Главное правило при таком креплении к холодной стене или двутавровой балке — обеспечение гидрозащиту балки от конденсата. Это позволит избежать гниения древесины и её деформации при набухании.

Крепление бруса к деревянной стене

В случае рубленых стен оптимально крепить балку врезкой полусковороднем. В случае устройства каркасных стен — с опорой на продольный брус стены сверху. Требуется проверочный расчёт, допустимо ли устанавливать в стену новую балку, которая не была запланирована ранее. Крепление балки к деревянной колонне достаточно сложное. Необходимо прикрутить глухарями или шпильками на колонну бобышки, которые гарантированно выдерживали бы вес балки, и опереть балку на них. Опять же необходим расчёт.

Крепления бруса в конструкциях крыш

Стропильная система — отдельная сложная тема, которая хорошо знакома кровельщикам. Частного застройщика лучше пригласить специалистов, а не выполнять работу самому. Самостоятельно можно закрепить только мауэрлат — верхнюю часть, к которой крепятся стропила. Это брус, идущий вдоль всей стены – кирпичной или деревянной. Он должен крепиться к ней с помощью болтов и специальных дюбелей или же с помощью скоб к деревянным стенам.

Крепление бруса на подвесе

Всевозможные способы, когда брус опирается на металлический крепёж, прикрученный к стене, не выдерживают критики. Во-первых, брус, который с их помощью можно закрепить, явно не подходит по размеру для балок перекрытия, а только в качестве насеста в курятник. Во-вторых, само по себе такое крепление крайне непрочное по сравнению с врубками или опиранием.

Способ крепления бруса в каждом конкретном случае нужно выбирать ответственно, четко понимая какую нагрузку он будет нести и какие технологии применимы.

Как крепить балки перекрытия? Дедовский метод или спецкрепеж?

Доброе утро! ВЫ на канале «PRO100 кубов дерева» где я рассказываю и показываю как строил свой дом из бруса. На постройку дома ушло более 100 кубов бруса . Делюсь своим опытом, лайфхаками и ошибками. Рассказываю полезные советы и интересные факты. Подписывайся и устраивайся поудобнее будет интересно. Летсгоуу))

С трою дом 12х10м, 180 кв.м., из бруса 200*200мм, брус естественной влажности, отшлифованный с двух сторон, фаски сняты.

В этой статье расскажу про муки выбора варианта крепления балок перекрытия первого этажа.

Изначально дом спланировал сам и таким образом чтобы пролетов длиннее 4 м не было. Зачем потом мучиться и мудрить с перекрытиями ради лишних 1 или 2 метров простора. Поэтому с самими балками все просто! Использовал брус 200х150, Устанавливал с шагом 600мм под ширину утеплителя.

Теперь о способе крепления.

Рассматривал только два самых проверенных и популярных способа:

№1 Спец крепеж — опора для бруса.

Плюсы : Вариативность в монтаже и. Ну я больше и не вижу особо плюсов. пишите в комментариях если знаете))

Минус : Дополнительные расходы на покупку крепежа. А стоит один крепеж не мало, при этом на дом их нужно будет достаточно много. Сюда приплюсовать стоимость болтов и саморезов для крепления самой опоры в стену и бруса к опоре.

Вывод : Не совсем оптимальный вариант с учетом доп расходов и спорность в самом процессе устройства балки.

№2 Запил в стену и крепление на один болт типа «глухарь» — дедовский способ.

болт Глухарь болт Глухарь

Плюсы: Простота монтирования, нет лишних трат на крепеж, более высокая жесткость общей конструкции. Эффективность и экономичность одним словом. От себя добавлю субъективное мнение — когда балка лежит на стене для меня это как то надежнее.

Минусы: не нашел! если знаете, то пожалуйста напишите в коментах.

Вывод : Дедовский способ наиболее оптимальный вариант крепления балок перекрытия. Эффективность, надежность, экономичность.

Больше фото со стройки по этой ссылке .

* Если статья вам понравилась , то жмите ЛАЙК, ставьте палец ВВЕРХ!

** Подписывайтесь на мой канал «PRO100 кубов дерева» , канал о строительстве частного дома из дерева .
