Советы по выбору междуэтажного перекрытия для дома — 5 рекомендаций

• Каким должно быть перекрытие?
• Виды перекрытий по расположению
• Вид перекрытий по конструкции
• Материал перекрытия
  • Деревянное перекрытие
  • Металлическое перекрытие
  • Перекрытие из железобетона
• Железобетонное перекрытие – балки, плиты и монолитная плита
  • Железобетонные балки
  • Плита перекрытия
  • Монолитная плита
  • Сборно-монолитное железобетонное перекрытие
• В заключение

Так же, как и фундамент дома, все междуэтажные перекрытия заранее проектируются. Определяется их тип, используемый материал, и проводится расчет нагрузок. Анализируем, какое междуэтажное перекрытие следует выбрать, какому материалу и технологии предоставить предпочтение.

Каким должно быть перекрытие?

Перекрытие – горизонтальная несущая конструкция, которая разделяет этажи здания и берет на себя огромную нагрузку. Если вы хоть раз были в доме, где пол буквально плывёт под ногами, то хорошо осознаете необходимость правильного расчета перекрытий. Итак, хорошее перекрытие должно отвечать следующим требованиям:

• прочность – все банально, перекрытие должно выдерживать предполагаемые нагрузки;
• жесткость, т.е. под расчётной нагрузкой пол не должен прогибаться и «гулять»;
• теплоизоляция, если речь идет о перекрытии между теплым и холодным помещениями;
• огнестойкость. Конечно, любой материал рано или поздно поддастся огню, но железобетон потеряет целостность примерно через 60 минут, а деревянные балки – уже через 15;
• стойкость к гниению;
• шумоизоляция между этажами.

Можно ли обойтись без перекрытия? В абсолютном большинстве случаев без перекрытия не обойтись, но есть одно исключение. Если вы планируете построить небольшой дом со вторым светом. Он должен стоять на плитном фундаменте и не иметь несущих перегородок, т.е. в итоге получится помещение студийного типа с одним этажом.

Виды перекрытий по расположению

Получается, что функционал у всех перекрытий приблизительно одинаковый, но есть особенности в зависимости от того, где в доме будет находиться эта конструкция.

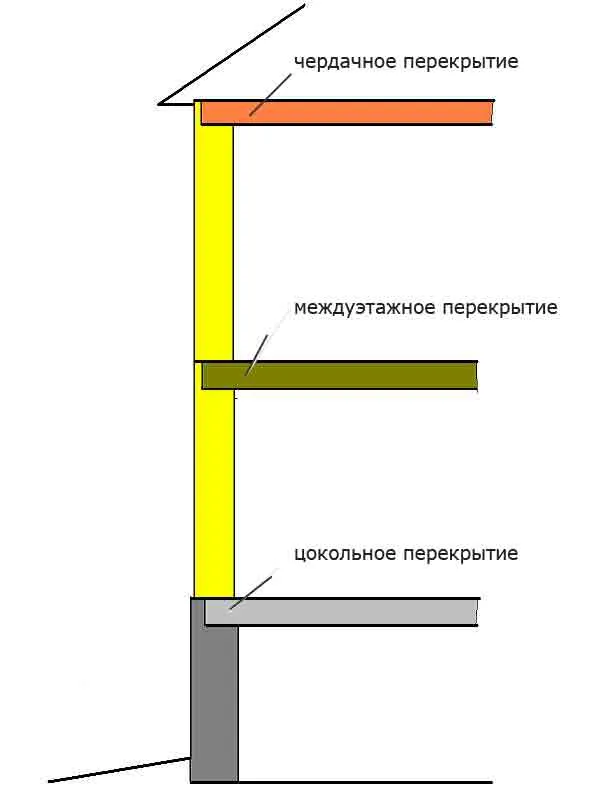

Все перекрытия можно поделить на следующие типы:

• цокольное или подвальное – отделяет цоколь или подвал дома (при наличии) от первого жилого этажа. На эту конструкцию возлагаются особые нагрузки от всего здания, потому она должна выдерживать минимум 210 кг/м2, а то и больше. Цокольное перекрытие может отсутствовать в принципе, если выполнен плитный фундамент. Также можно обойтись без него, когда имеем дело с ленточным фундамент, а полы заливаются прямо по грунту;
• межэтажные перекрытия берут на себя нагрузку верхнего и всех последующих этажей, потому по прочности не должны уступать цокольному перекрытию, а вот в плане жесткости даже превосходить его. Именно на межэтажные перекрытия возлагается нагрузка от мебели, техники и людей. Это самые эксплуатируемы конструкции;
• чердачное – выполняется в облегченном варианте, если помещение над ним будет нежилым, т.е. расчетная нагрузка от 100 кг/м2. Если же чердак превратиться с обитаемую мансарду, то нагрузка рассчитывается, как и на другие межэтажные перекрытия, потому так важно определиться со своими планами еще на этапе проектирования дома.

Чтобы определить, какую нагрузку должно выдерживать перекрытие, необходимо провести грамотный расчёт, а потом уже на его основании определять, какой материал и технология будут использованы при строительстве.

Вид перекрытий по конструкции

Вариантов выполнить перекрытие масса. В зависимости от того, какая технология применяется, все перекрытия можно поделить на виды:

• балочные или сборные – плиту перекрытия выполняют из отдельных элементов. Это достаточно простая, быстрая и экономная технология, используется в домах из легких стеновых материалов. Такие перекрытия очень распространены в частном строительстве. Это могут быть:
  • деревянные балки;
  • металлические балки;
  • железобетонные балки;
• безбалочные – это готовые плиты перекрытия или монолитные плиты, которые заливаются в опалубку прямо на месте строительства. Это очень прочные и надежные перекрытия, которые обустраивают в монолитных и каменных домах. Ранее технология использовалась в промышленном и многоэтажном строительстве, но теперь широко распространена и в частном;
• сборно-монолитные – это железобетонные или металлические балки с теплоизоляционным материалом между ними (пенобетон, газобетон, пенополистирол), залитые бетоном и усиленные арматурным каркасом.

Материал перекрытия

Эксплуатационные характеристики покрытия зависят не столько технологии его создания, но и от используемого материала. Используется три основных варианта – это дерево, металл и железобетон.

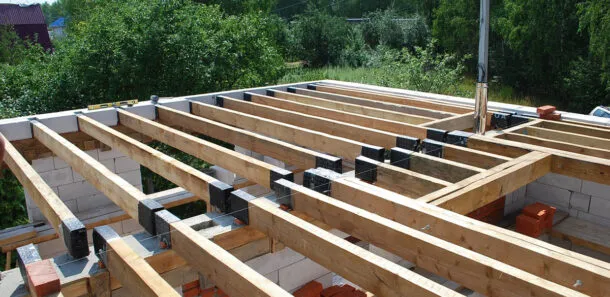

Деревянное перекрытие

Это самый популярный материал среди частных застройщиков, и тому есть масса причин:

• низкий вес, потому материал легко транспортировать, поднимать на высоту, да и на фундаменте можно сэкономить;
• высокая скорость возведения;
• относительно низкая цена;
• простота технологии, да и специалистов, которые выполняют монтаж деревянного перекрытия, достаточно. Привлекать специальную технику не надо. Конструкцию могут реализовать два человека с базовым набором инструментов, вроде шуруповерта, молотка и дрели;
• низкая теплопроводность, потому и на утеплении можно немного сэкономить

Минусов также достаточно:

• низкая огнестойкость – в этом плане дерево сильно проигрывает и металлу, и железобетону;
• невысокая устойчивость к микроорганизмам, плесени, грибку. Конечно, современные пропитки и обработки способны повысить биостойкость, но все равно дерево не станет металлом. К тому же, чтобы биостойкость находилась на высоком уровне, рекомендуется постоянно обновлять пропитку, но сделать это, мягко говоря, очень сложно;
• невысокая жесткость, дерево может буквально «играть» под ногами, скрипеть;
• невысокие шумоизоляционные качества;
• качественное дерево купить не так уж и легко;
• как результат – низкий срок службы по сравнению с аналогами.

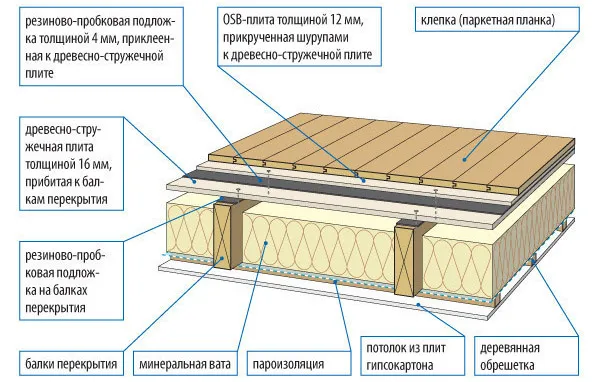

Деревянное перекрытие делают как из самого обычного бруса, так и из клееного бруса, двутавровых балок (выдерживают повышенную нагрузку, но и стоят дороже) и даже бревен. Лаги укладываются с определенным шагом, подшиваются досками, утепляются, а сверху покрываются черновой доской.

Учитывая чувствительность дерева к влаге, при возможности такое перекрытие стоит использовать как межэтажное или чердачное, а цокольное сделать из другого материала. Чтобы пол не пружинил под ногами, важно правильно все рассчитать и не стараться делать максимально допустимое расстояние между лагами. Чем больше пролет, тем больше сечение бруса – от 50*200 до 100*200 мм. Обычные балки имеют длину до 5 м. Если надо больше, используют двутавровые.

Металлическое перекрытие

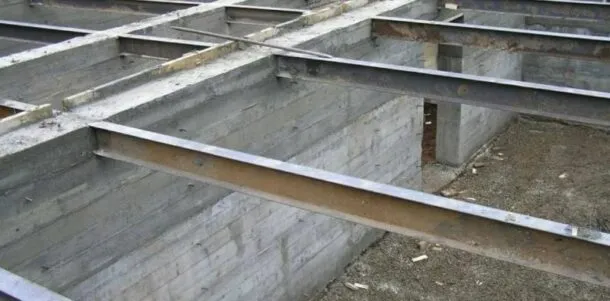

В этом случае используют двутавровые балки, прокатный профиль или уголки. Технология аналогична установке деревянных балок, только шаг между ними можно увеличить. В качестве настила используют не доски, а бетонные плиты.

Плюсы:

• высокая долговечность;
• хорошая несущая способность;
• устойчивость к гниению;
• более высокая устойчивость к огню, чем у дерева, но металл в этом смысле не идеал, так как при воздействии высоких температур быстро теряет несущую способность.

Минусы:

• коррозия, которой подвержен металл;
• низкие показатели тепло- и звукоизоляции;
• необходимо привлечение специальной техники, так как металлические балки тяжелые;
• стоимость.

В частном строительстве использование металлических балок не распространено.

Перекрытие из железобетона

Железобетон позволяет создать прочное, долговечное перекрытие. Для его создания используют:

1. железобетонные балки;
2. железобетонные плиты;
3. монолитный бетон, который заливается в опалубку прямо на месте строительства.

Далее подробно рассмотрим отличия и особенности каждой технологии, а пока коротко перечислим общие преимущества железобетонного перекрытия:

• долговечность и прочность;
• способность выдерживать большие нагрузки;
• прочность на изгиб – бетонный пол не будет «гулять»;
• устойчивость к влаге;
• биологическая стойкость;
• огнестойкость;
• высокая скорость возведения, если речь идет о готовых плитах, и возможность создать перекрытие любой формы, если говорим о монолите.

Минусы:

• бетон – тяжелый материал, потому для работы с ним необходимо привлекать специальную технику (какую – зависит от выбранной технологии);
• высокий вес;
• высокая теплопроводность.

Железобетонное перекрытие – балки, плиты и монолитная плита

Железобетон набирает популярность в частном строительстве. В отличие от дерева, существуют различные технологии его использования, потому на данном моменте стоит остановиться чуть подробнее.

Железобетонные балки

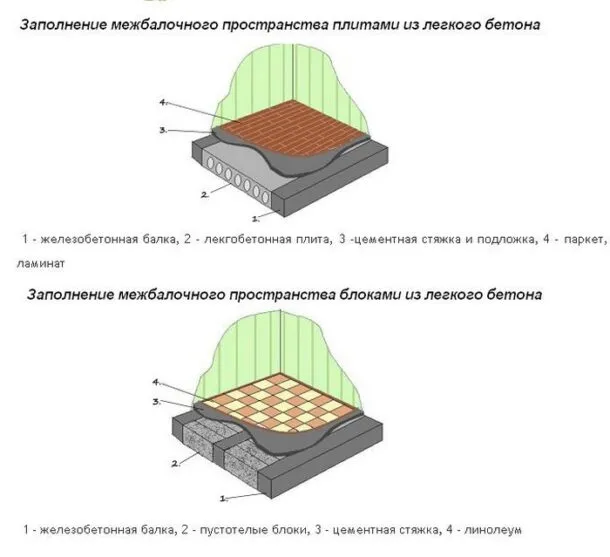

Для возведения перекрытия используют балки длиной от 6 до 21 м. Состоит такая балка из арматурного каркаса и бетона, стоит дешевле металлического аналога. Для заполнения пространства между балок используют плиты или блоки из легкого бетона, швы между балками и плитами заполняют раствором и затирают.

Подобным способом можно создать достаточно прочное перекрытие с высокой несущей способностью, надёжностью и долговечностью. Главный минус – необходимость специальной техники для транспортировки и подъема балок.

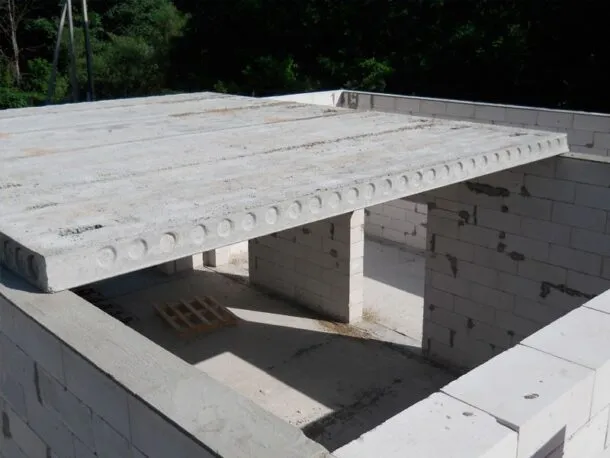

Плита перекрытия

С помощью готовых плит можно соорудить сборное железобетонное перекрытие. Используются заводские плиты, потому качество у них высокое. Есть достаточный выбор размеров, потому для более-менее стандартной постройки можно подобрать подходящий вариант. Стыки между плитами заделываются раствором или бетоном.

Готовая плита может быть полнотелой, ребристой или пустотелый. Последние – самый выгодный вариант, поскольку при сохранении высокой прочности и несущей способности уменьшается вес и немного увеличивается теплоизоляция.

Готовые плиты используют как в коммерческом и многоэтажном строительстве, так и в частном. Главное преимущество – высокая скорость возведения, ведь плита сразу готовая к эксплуатации, нет необходимости ждать, когда бетон наберет прочность. Кроме того, заводские изделия отличаются хорошей геометрией.

Минус – вес, потому без крана не обойтись. Выбор размеров ограничен, потому либо придется пилить плиты (лучше делать это в заводских условиях), либо изначально проектировать дом с учетом имеющегося ассортимента плит. В отличие от монолитного бетона, нагрузка не будет распределяться равномерно.

Монолитная плита

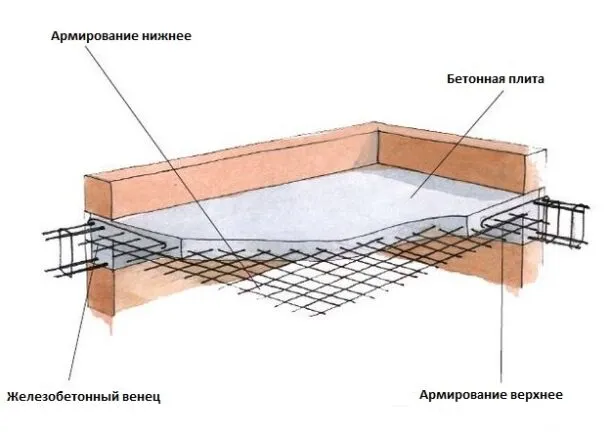

Монолитная плита – цельное бетонное перекрытие с армированием, опирается на несущие стены, сооружается прямо на строительной площадке. Главное преимущество – возможность создание перекрытия какой угодно формы, учесть все нестандартные планы. Ко всему прочему, такая плита отличается высокой надежностью и жесткостью, а все нагрузки распределяются равномерно, что особенно важно для сейсмоопасных районов.

Так как бетон заливается непосредственно на месте возведения дома, ему необходимо время на застывание, а это 28 дней, в течение которых перекрытие использовать нельзя. Обязательно необходимо сделать армопояс – можно справиться и самостоятельно, но для гарантии лучше привлечь специалистов. Бетон можно делать и заливать самостоятельно, но легче (а в некоторых ситуациях просто необходимо) воспользоваться спецтехникой.

Главное – сделать качественную опалубку, чтобы она выдержала нагрузку бетона, была безопасной, легко собиралась и разбиралась. Опалубку можно сделать самостоятельно, взять в аренду или купить.

Основные варианты опалубки для изготовления монолитного бетонного перекрытия:

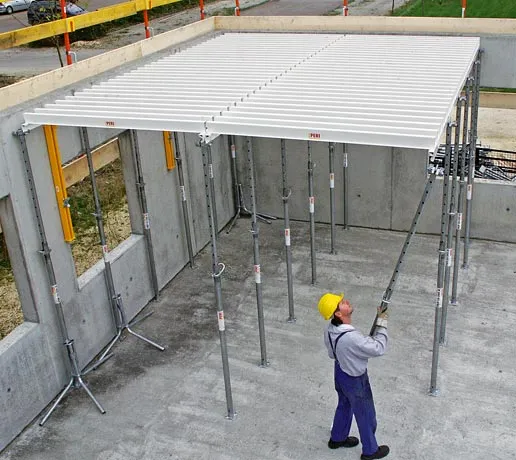

• опалубка на телескопических стойках – это вертикальные стойки, которые могут регулироваться по высоте, внизу опирается на треногу, сверху монтируются балки и палуба;
• клиновая опалубка – это вертикальные стойки, которые связаны между собой горизонтальными элементами для прочности. Высота легко наращивается, опалубка может использоваться как строительные леса;
• чашечная опалубка Cup—Lock – почти то же самое, что клиновая, но отличие заключается в методе соединения горизонтальных и вертикальных элементов. В Cup-Lock соединение делается очень легко за счет пары ударов молотком, но при этом очень надежное и не разъединится;
• рамная опалубка делается на основе вышек-тур, которые пододвигаются близко друг к другу, затем на них кладутся балки и палуба.

В палубу укладывают арматуру, затем заливается бетон. Опалубку можно сделать и своими руками, используя деревянный брус, фанеру или шифер, доски и бруски.

Опалубка Cup-Lock от завода «Дирс Строй»

Завод «Дирс Строй» продает и сдает в аренду опалубку перекрытий Cup Lock. Специалисты компании помогут грамотно рассчитать все необходимые элементы с учетом проекта. Опалубка компании выдерживает нагрузку до 200 кг/м2, выполняется из стали с эмалевым покрытием. Возможна доставка по всей территории РФ, а также помощь с монтажом и демонтажом.

Как вариант можно выполнить облегченное монолитное перекрытие. Изначально его использовали на промышленных объектах, но сейчас оно перекочевало и в частное строительство. Особенность – в несъемной опалубке, потому получается сэкономить деньги и время на этапе разборки опалубки. Но и это не все. В качестве палубы используют профилированный оцинкованный лист, который дополнительно армирует бетон.

Сборно-монолитное железобетонное перекрытие

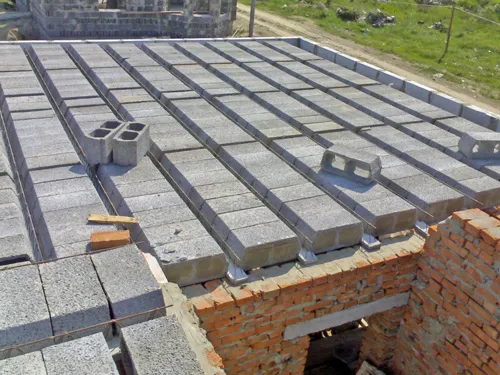

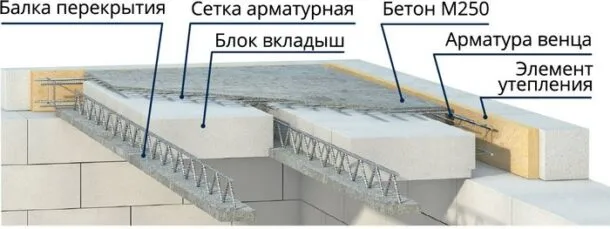

Достаточно современное решение, используется в многоэтажном, а также в частном строительстве. Такое перекрытие создается на основе железобетонных или металлических балок, между которыми устанавливаются блоки-вкладыши. Сверху создается арматурный каркас и заливается бетон.

Если использовать блоки из газобетона, то можно создать перекрытие с неплохими теплоизоляционными качествами. На монтаж уходит немного времени, есть возможность создавать перекрытия почти любой конфигурации. Кроме того, заливка бетона – это, по сути, и организация стяжки, так что существенно экономится время.

Увы, придется ждать, пока бетон наберет прочность, да и с опалубкой придется заморочиться.

В заключение

Для частного строительства подходят как деревянные балки, так и монолитные плиты или плиты перекрытия, только главное не забывать об утеплении, что особенно касается цокольного и чердачного перекрытия. Вид и толщину теплоизоляционного материала выбирают индивидуально, но для деревянных перекрытий часто использую минеральную вату толщиной от 200 мм. Для монолитных и плитных перекрытий подходят плиты пенополистирола.
