Чертежи устройства деревянных перекрытий по балкам между этажами — расчет и схемы монтажа

При планировании строительства загородного коттеджа, владелец сталкивается с сложным выбором вопроса о конструкции перекрытий. Некоторые подрядчики рекомендуют использовать железобетонные панели, в то время как другие настаивают на применении деревянных балок в качестве оптимального варианта перекрытия.

Мы решили помочь новичкам выйти из затруднительного положения. В нашей статье вы найдете обзор достоинств и недостатков деревянных межэтажных перекрытий.

Полезные советы по их монтажу и важные нюансы выполнения этой работы также не будут лишними. Надеемся, что полученная информация пригодится вам на стройке и поможет избежать серьезных ошибок.

Содержание статьи:

• Основные преимущества и недостатки деревянных перекрытий
• Области применения и расчет деревянных перекрытий
• Этапы и особенности монтажа

Основные преимущества и недостатки деревянных перекрытий

В сознании граждан сложился стереотип, согласно которому панели из сборного железобетона — единственно возможное решение для любого здания. Преодолеть его не трудно.

Достаточно перечислить преимущества деревянных балочных перекрытий:

• Минимальная стоимость (1 м3 бруса в несколько раз дешевле 1м3 пустотных панелей);
• Нагрузка на стены в 2-3 раза меньше, чем от панелей. Это позволяет существенно снизить расход арматуры и бетона при устройстве фундамента;
• На небольших пролетах (до 4 метров) деревянные балки можно укладывать вручную, используя простейшие приспособления (лебедку или подъемный блок). Смонтировать тяжелые плиты без мощного крана – задача нереальная;
• Низкая трудоемкость и высокая скорость работ (по сравнению с заливкой монолитного ж/б перекрытия);
• Экологичность (в бетоне используется гранитный гравий, радиационный фон которого может существенно превышать норму).

Как известно, достоинства не бывают без недостатков. У перекрытий из древесины их немного:

• Повышенная деформативность. Проявляется в эффекте вибрирования при хождении и образовании трещин в местах примыкания перегородок из гипсокартона;
• Низкая огнестойкость (без специальной пропитки);
• Относительно небольшая длина (не превышает 6 метров). У ж/б панелей она достигает 7,2 метра.

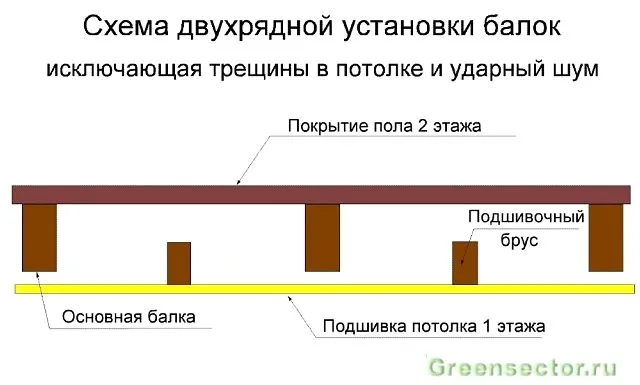

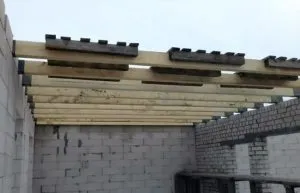

К числу недостатков данных конструкций некоторые авторы тематических статей относят образование трещин в штукатурке потолка и плохую изоляцию ударного шума. Однако, при грамотном подходе к монтажу две эти проблемы решаются просто и надежно. Для этого ниже несущих балок укладывают ряд менее толстых брусьев, специально предназначенных для подшивки потолка (гипсокартон, ОСП, вагонка, доска).

Подшивочный брус также, как и основной ставится на стену, но ниже, и к нему крепится облицовка потолка. Это решение встречается не часто, хотя оно грамотное и его история насчитывает не одно столетие, кроме отсечки структурного шума второго этажа такой вариант избавляет от трещин в потолке. Они появляются в том случае, когда балка служит опорой пола второго этажа и одновременно к ней подшивается потолок первого этажа. От вибрации и ударной нагрузки в отделке появляются трещины.

Области применения и расчет деревянных перекрытий

Перекрытия по деревянным балкам рекомендуется применять:

• в зданиях, построенных из древесины (каркасных и рубленых);
• в дачных домах, рассчитанных на летнюю эксплуатацию;
• в хозяйственных постройках (сараях, банях, мастерских);
• в быстровозводимых домах сборно-разборного типа.

Кроме перечисленных вариантов, деревянные конструкции для межэтажных перекрытий можно использовать в коттеджах, предназначенных для круглогодичного проживания. Только в этом случае нужно использовать двухрядную систему установки балок, о которой мы рассказали выше.

Подбирать сечение бруса по принципу «чем толще, тем лучше», мы не советуем. Есть простая методика расчета, взятая из строительных нормативов.

Согласно ей, высота деревянной балки должна быть не меньше 1/25 размера перекрываемого пролета. Например, при 4-х метровом расстоянии между стенами нужно купить пиловочник с высотой сечения (Н) не менее, чем 400/25 = 16 см при толщине (S) 12 см. Для создания запаса прочности найденные параметры можно увеличить на 2-3 см.

Второй параметр, который нужно правильно выбрать — количество балок. Он зависит от их шага (расстояния между центральными осями). Зная сечение бруса и размер пролета, шаг определяют из таблицы.

Таблица. Выбор шага балок

Указанная в таблице расчетная нагрузка 350-400 кг/м2 является максимальной для второго этажа. Если он не будет жилым, то ее величина не превысит 250 кг/м2.

Планируя раскладку брусьев, нужно учесть, что два крайних должны отступать от торцевых стен не менее, чем на 5 см. Остальные балки распределяют по стенам равномерно (в соответствии с выбранным шагом).

Этапы и особенности монтажа

Технологически устройство перекрытия по деревянным балкам нельзя назвать сложным. Главное внимание следует уделить выравниванию балок по горизонтали и качеству заделки их концов в массив стены. Просто положить брусья на кладку и заложить их кирпичом нельзя. Необходимо обеспечить им надежную связь со стенами и качественно защитить древесину от гниения.

Варианты заделки балок в зависимости от материала кладки, вида стеновых конструкций (наружная, внутренняя, дымоход) и способы их крепления приводятся на рисунках.

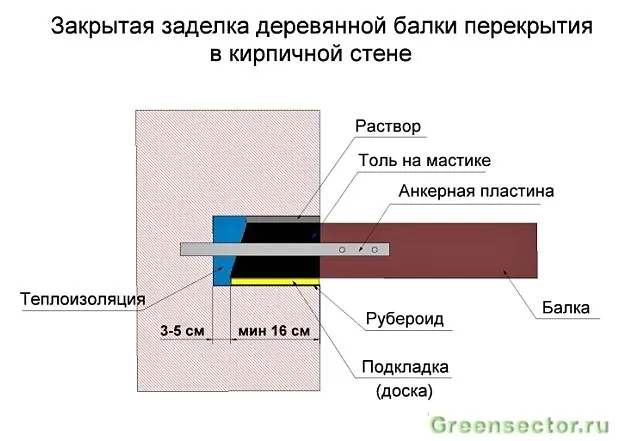

Длина опорной части балок в кирпичной и блочной стене должна составлять не менее 16 см (в деревянной 7-8 см). Если вместо бруса используются спаренные доски, поставленные на ребро, то их заделывают в кладку не менее, чем на 10 см.

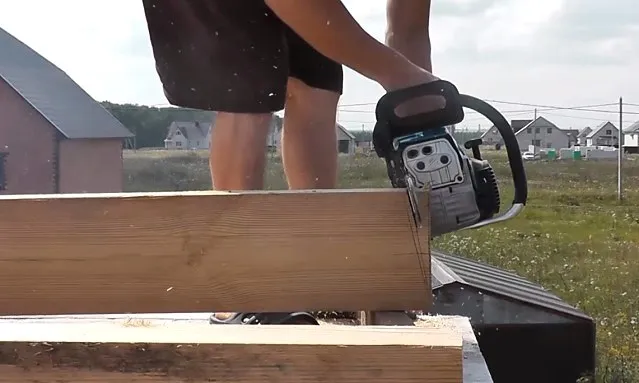

Боковые части балок, контактирующие со стеной, оборачивают 2 слоями пергамина или 1 слоем рубероида. Опытные мастера обрезают торцы брусьев под углом (60-70°) и оставляют неизолированными, при этом не забыв обработать их антисептирующим составом на ровне с остальной частью.  Так обеспечивается «дыхание» древесины, обернутой гидроизоляцией.

При монтаже перекрытия по бокам у каждого бруса оставляют небольшие зазоры (3-5 см), заполняемые минватой или паклей. В пространство между торцом каждой балки и стеной тоже ставят теплоизолятор. Так устраняют «мостик холода» возникающий за счет уменьшения толщины кладки.

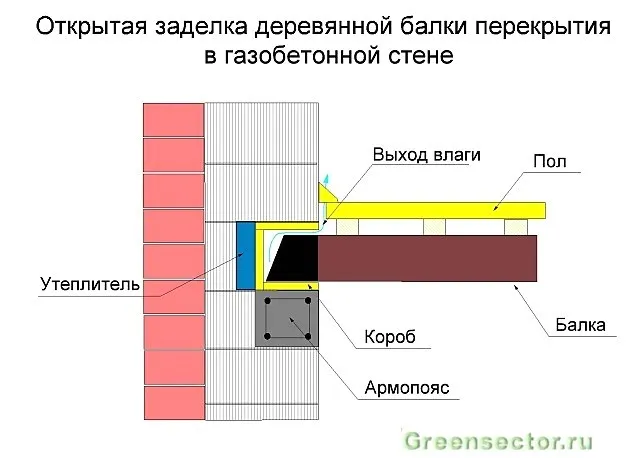

При устройстве перекрытий в стенах из газобетонных и арболитовых блоков рекомендуется использовать открытую заделку. В этом случае концы балок так же подрезают под углом, антисептируют и оклеивают их толем на мастике, оставляя свободными торцы.

Наружную стенку гнезда утепляют войлоком или минватой и вставляют в него короб, сделанный из кусков антисептированной доски. Его высота выбирается такой, чтобы над балкой образовался воздушный зазор (2-3 см). Через него в помещение в зоне плинтуса будет выходить водяной пар, накапливающийся в древесине. Такое решение предохраняет опорную часть балки от загнивания.

На практике застройщики чаще всего используют более простой метод заделки без использования утеплителя и деревянного короба, закрывая лаги обрезками блоков или просто растровом.

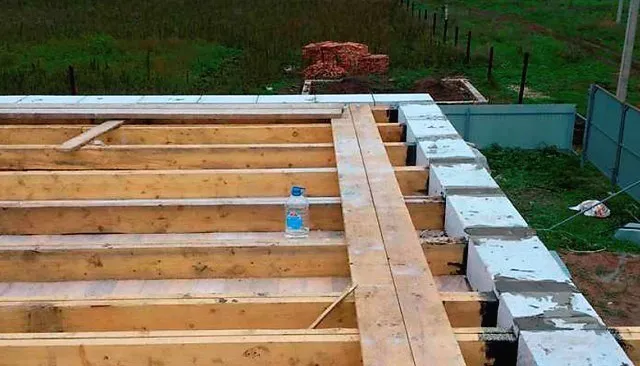

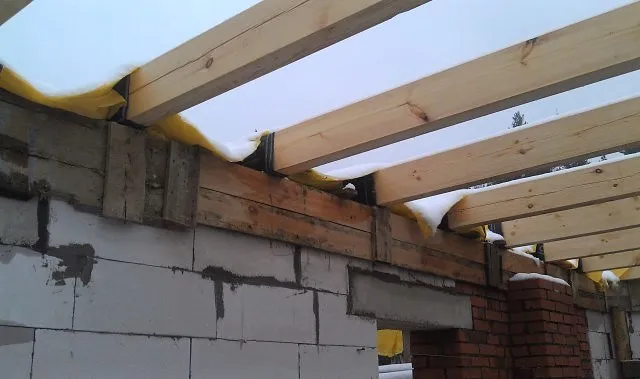

Брусья перекрытия опирают на армированный пояс, который используется для повышения пространственной жесткости блочной кладки.

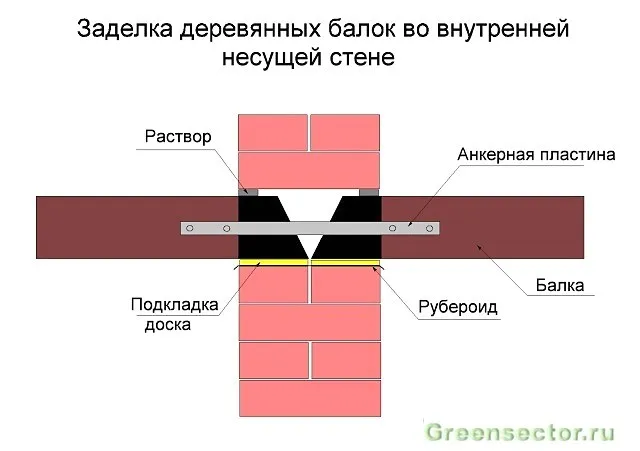

Во внутренние несущие стены балки заделывают закрытым способом. Для увеличения жесткости перекрытия их через три связывают между собой стальными анкерными пластинами.

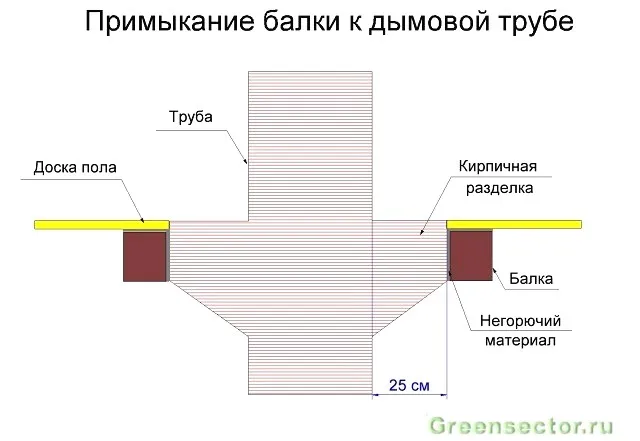

Участок балки, примыкающий к дымовому каналу, изолируют асбестом или другим негорючим материалом. Основной защитой от возгорания здесь служит кирпичная разделка (утолщение кладки трубы) толщиной 25 см.

В деревянных домах монтаж балочных перекрытий выполняют двумя способами:

• Врубкой в бревенчатые венцы;
• Через стальную фасонную пластину (стульчик), фиксируемую к стене с помощью резьбовых шпилек.

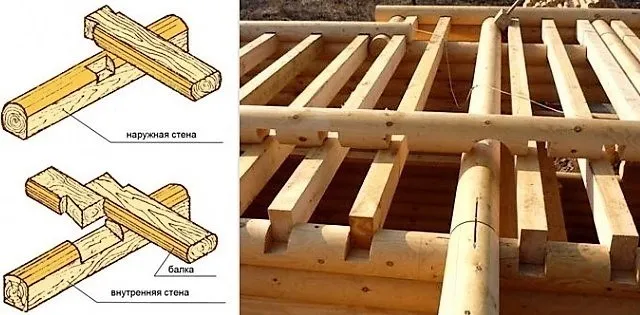

Монтаж перекрытия методом врубки в стены

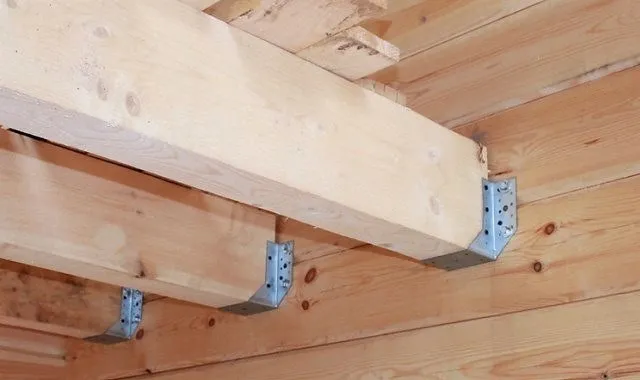

Вариант установки балок на «стульчиках»

Если верхний этаж или чердачное помещение не будет жилым (отапливаемым), то необходимо выполнить утепление деревянных перекрытий. Для этого в пространство между балками укладывают утеплитель (минвату, эковату), предварительно расстелив по подшивке потолка слой пароизоляции.

Использовать для этой работы пенопласт не следует по трем причинам:

• Он не пропускает водяной пар, и древесина под ним загнивает;
• Не изолирует ударный шум;
• Является проблемным с точки зрения экологичности.

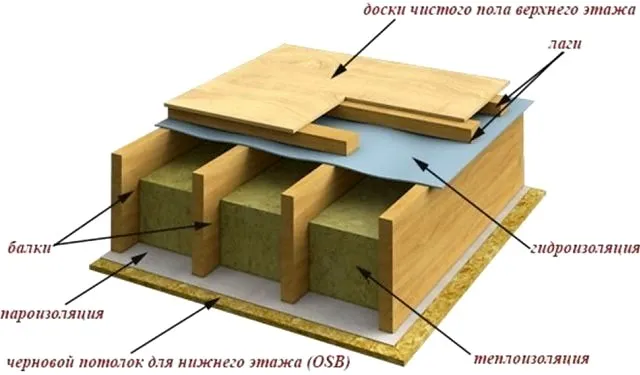

Конструктив утепленного перекрытия приводится на схеме.

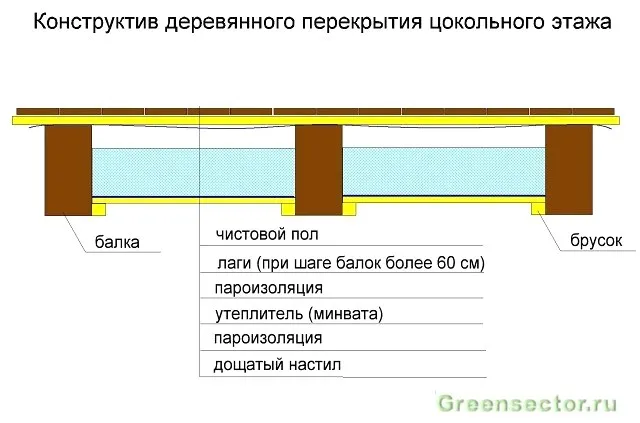

Аналогично выполняется утепление перекрытия первого (цокольного) этажа. Разница между ними заключается в том, что подшить балки снизу из неглубокого подполья довольно сложно. В этом случае строители поступают иначе. К боковым граням балок они подбивают черепной брусок (5х5 см). На него укладывают антисептированный дощатый настил. Он служит опорой для плитного утеплителя, размещаемого в промежутках между брусьями. Под минвату подкладывают пароизоляцию. Сверху по балкам также настилают пароизоляцию. После этого к ним крепят лаги и по ним уже монтируют чистовой пол.

Минватную плиту следует ставить между брусьями как можно плотнее, чтобы исключить продувание пола. Для лучшей изоляции все стыки утеплителя обрабатывают монтажной пеной.

Контроль горизонтальности установки брусьев выполняют с помощью пузырькового уровня, уложенного на ровную длинную доску. Для выравнивания используют обрезки досок, защищенне битумной мастикой. Их подкладывают под торцы брусьев.

Полотна пароизоляции следует стелить с нахлестом не менее 10 см и проклеивать строительным скотчем все стыки.

Для снижения ударного шума перед монтажом лаг пола второго этажа по балкам укладывают звукоизолирующую ленту толщиной 5 мм. Гидроизолирующую пленку под лаги ставят только в том случае, если помещение второго уровня будет жилым. Она защитит утеплитель от попадания воды при мытье пола. Технология ее монтажа аналогична укладке пароизоляции.

Завершающий этап устройства деревянного перекрытия – монтаж чернового пола из досок, фанеры или плит OSB при помощи саморезов. После завершения этой работы настилают чистовое покрытие из ламината, линолеума, паркета и выполняют финишную отделку потолка.

Какие перекрытия в доме?

Перекрытия в доме предназначены для разделения этажей и обеспечения прочности и устойчивости конструкции здания. В зависимости от материала, из которого они выполнены, перекрытия могут иметь различные характеристики и свойства.

Вот некоторые из наиболее распространенных типов перекрытий в доме:

1. Деревянные перекрытия – обычно состоят из бревен или досок, которые укладываются на балки или стропила. Деревянные перекрытия легкие и просты в установке, но они имеют недостаточную прочность и шумоизоляцию.

2. Железобетонные перекрытия – это жесткие плиты, которые состоят из железобетонного армирования и бетонной стяжки. Железобетонные перекрытия прочные и стойкие, но тяжелые и дорогие в установке.

3. Кирпичные перекрытия – состоят из кирпичных сводов, которые укладываются на кирпичные стены. Кирпичные перекрытия прочные, но тяжелые и дорогие в установке.

4. Металлические перекрытия – состоят из металлических листов, которые укладываются на металлические балки или стропила. Металлические перекрытия легкие и прочные, но имеют низкую шумоизоляцию.

5. Перекрытия из пенобетона – это плиты, которые состоят из пенобетонного блока с армированием из стальной сетки. Пенобетонные перекрытия легкие и прочные, но имеют низкую шумоизоляцию.

Выбор типа перекрытия зависит от многих факторов, включая желаемый уровень шумоизоляции, прочности, стоимости и времени установки.

Видео. Деревянные перекрытия в доме.Как правильно смонтировать деревянные балки перекрытий
