Изготовление деревянных перекрытий между этажами своими руками

Дерево всегда сохраняло и ещё продолжит сохранять свою популярность в качестве одного из самых востребованных материалов для создания различных несущих и поддерживающих элементов, а также для формирования каркасов крыш, потолков и перегородок в обычных невысоких домах. Важно отметить, что деревянные перекрытия между этажами также остаются актуальным вариантом использования данного материала.

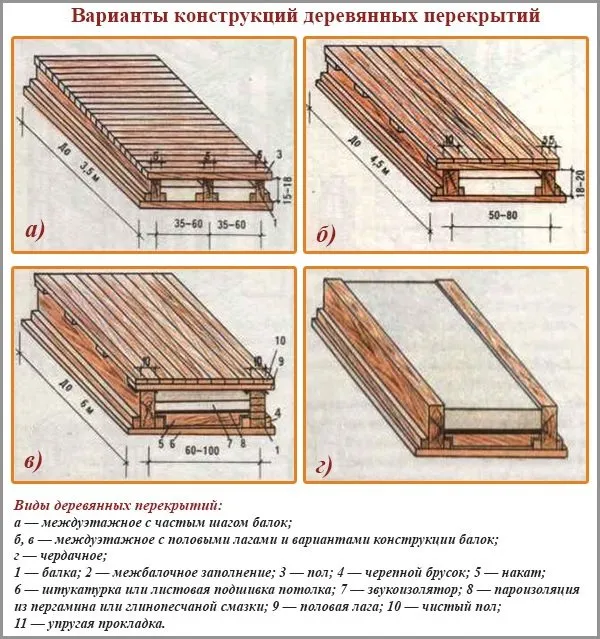

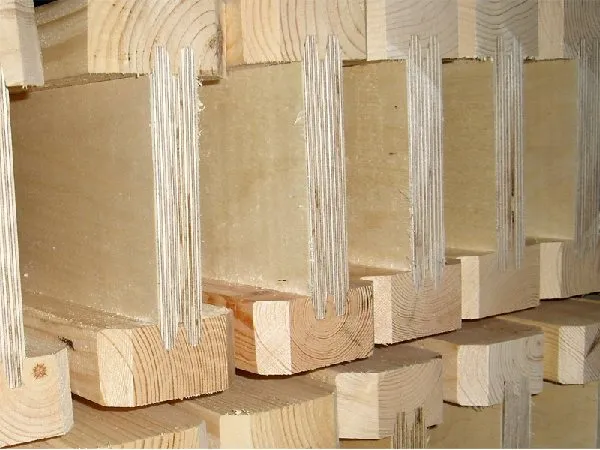

Типовая конструкция перекрытия на балочных опорах

Устройство деревянного перекрытия между этажами обычно отличается от конструкции потолка по ряду параметров, прежде всего, по способу укладки деревянных балок и толщине. Если при обустройстве потолка деревянные несущие элементы чаще всего опираются на стены или специально сформированный бетонный пояс, то перекрытие между этажами приходится врезать в стены коробки. Соответственно, требования к прочности балок и толщине перекрытия между этажами намного жестче, чем для потолка.

Конструктивно деревянное перекрытие собирается из следующих деталей:

• Опорные деревянные балки, воспринимающие вес всех элементов конструкции, массу мебели, бытовой техники, людей, – всего, что находится этажом выше;
• Подшивка фанерой или плитами ОСБ потолочной поверхности;
• Система лагов с досками пола верхнего этажа;
• Уложенные на деревянную обрешетку маты или плиты теплоизоляции;
• Пленка гидроизоляции от протечек влаги с пола этажом выше и обязательно пароизоляция, препятствующая проникновению водяных паров в элементы деревянного перекрытия с нижнего этажа.

Устройство деревянного перекрытия между этажами в значительной степени напоминает кровельный пирог обычной двухскатной крыши, но существует одна особенность. Если стропила имеют хотя бы одну точку крепления на шарнире, то деревянные балки перекрытия между этажами чаще всего приходится укладывать по свободно-скользящей схеме, без фиксации в точках опоры. При условии, что расстояние между стенами не более 3 м.

Такие схемы используют в домах с кирпичными и бетонными стенами, где жесткость коробки позволяет применять самоустанавливающиеся деревянные перекрытия. Что это дает? Независимо от осадки здания и давления на пол верхнего этажа, плоскость перекрытия будет оставаться в одном и том же положении.

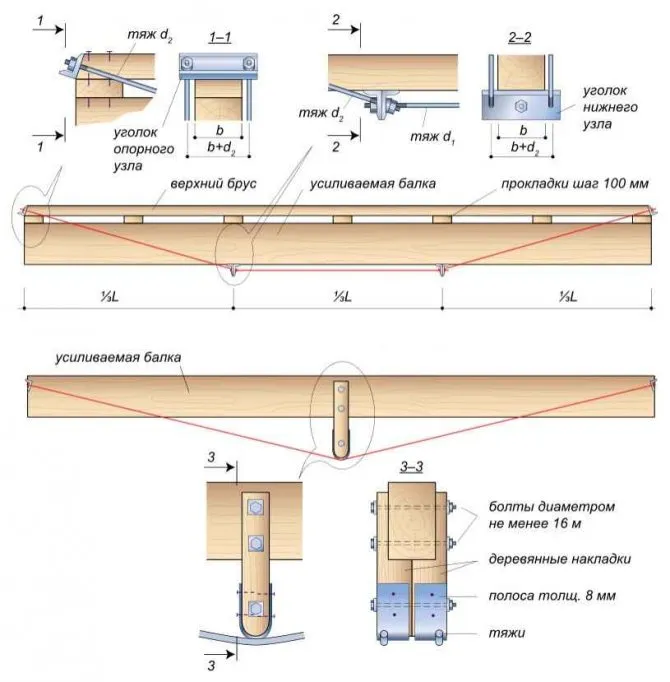

Если длина балок деревянного перекрытия превышает 4,5 м, или стены дома изготавливаются из слабых материалов, например, газобетонных блоков, пенобетона, арболита, несущие перекрытия между этажами обязательно нужно укреплять дополнительными уголками, анкерами, подкосами и штыревыми заделками.

Монтажные работы

Главный этап — это, конечно же, монтаж балок. Он подразумевает грамотную подготовку еще на стадии строительства первого этажа.

Сначала дерево следует предварительно обработать противопожарным составом, а также жидкостью от гниения (это нужно сделать со всей перекладиной). Сделать это нужно сразу после покупки. Если материал будет лежать некоторое время до укладки, его нужно переложить: ряд балок, затем 3-4 бруска поперек, затем следующий ряд. Так доска будет вентилироваться и просохнет. Это исключит появление плесени.

Часть балки, заделываемую в стену, следует также покрыть:

1. Битумом или праймером.
2. Рубероидом, толью или пергамином.
3. Жидким гидроизолом, состоящим из битума.
4. Линокромом.

Это делается в связи с тем, что дерево при соприкосновении с бетоном и блоками может впитывать влагу и со временем начать загнивать.

СправкаДля газобетона считается нормальным содержание эксплуатационной влажности 3-5%. Какими бы сухими не казались блоки, недопустимо прямое соприсковение дерева с этим материалом.

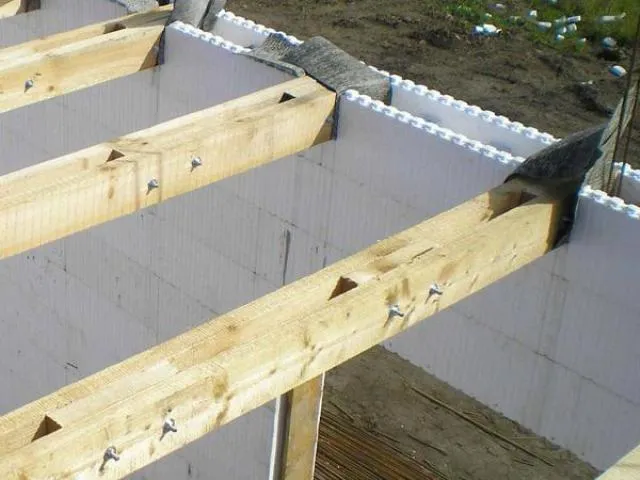

Балку необходимо заделать в несущую стену минимум на 12 см. Торцы обрезаются под углом 70 градусов в целях обеспечения удаления влаги.

Внимание!Торец балки отсекать гидроизоляционным материалом не нужно. Иначе будет закрыт доступ для испарения влаги

Требуется оставить небольшой воздушный зазор между концом балки и стеной.

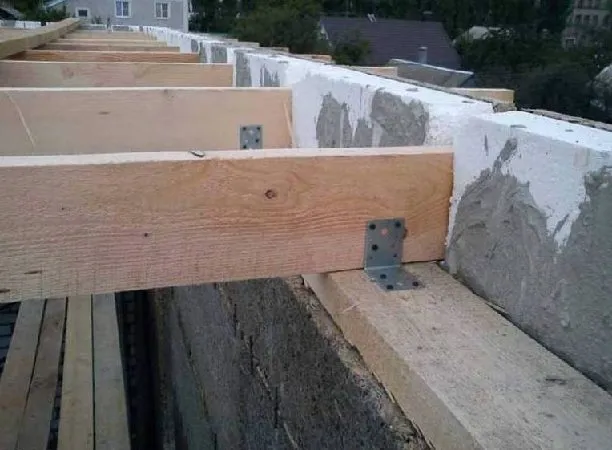

Крепление балок к армопоясу в домах из газосиликата осуществляется анкерными болтами.

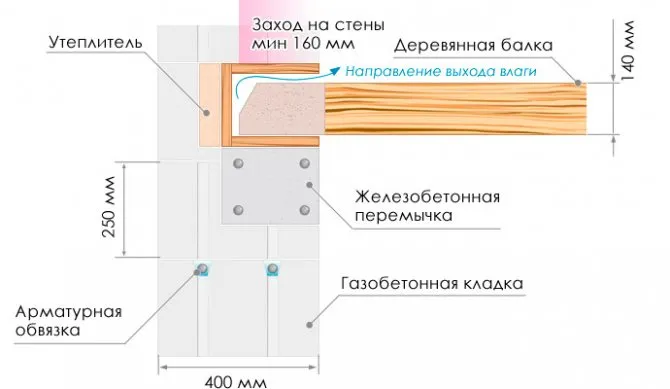

Для утепления со стороны улицы перед балкой можно положить утеплитель. Как правило, внешние торцы балок с наружной стороны утепляются пенополистиролом.

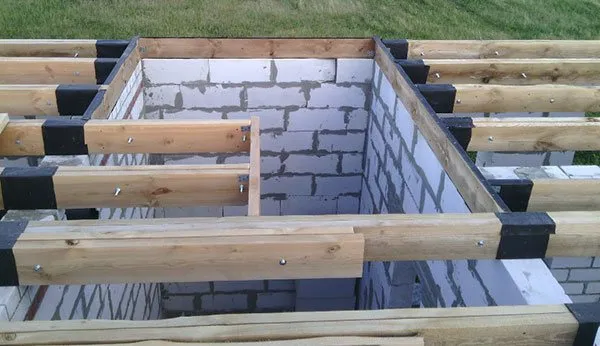

Заполнение пустот между уложенными балками делают газоблоками. Между газосиликатом и брусом оставляют зазоры 2–3 см. Их плотно забивают минеральной ватой, предотвращая таким образом образование конденсата и отсыревание балок.

Не забудьте продумать размещение лестницы на второй этаж, так как проём нужно предусмотреть сразу:

Ну вот и все, перекрытия готовы. Теперь можно приступать к последующей отделке.

Разновидности конструкций и материалы деревянного перекрытия

Главным элементом перекрытия между этажами являются несущие балки. От того, насколько правильно подобраны материалы для изготовления деревянного «пирога» между этажами, зависит прочность перекрытия и безопасность самих хозяев. Толщина пирога всегда ограничена, поэтому приходится либо увеличивать количество несущих элементов, либо менять материал.

Традиционно в качестве несущих элементов используют следующие материалы:

• Клееный брус;
• Опиленное бревно;
• Пакет из шлифованных и сбитых досок.

Понятно, что наилучший вариант будет самым дорогим. Использование для перекрытия между этажами клееного бруса позволяет сделать деревянный каркас максимально жестким, поэтому к брусовой затяжке прибегают либо по желанию хозяев, либо при очень больших размерах помещений верхнего этажа. Чаще всего клееный брус укладывают в деревянное перекрытие при расстоянии между стенами от 4 м. Получается дорого, но надежно.

Более экономный способ – использовать хвойные пиломатериалы, обычно сосновое окоренное бревно обрезают дисковыми фрезами в двухкантный или трехкантный брус. Такая балка получается прочнее и дешевле обычного деревянного бруса прямоугольного сечения.

Самый бюджетный вариант – пакетная балка. Ее сбивают из калиброванной и шлифованной доски сороковки, две или три на одну балку. Перед сборкой деревянную поверхность обрабатывают пропиткой, сушат и закрашивают олифой. Перекрытие из пакетного бруса считается наиболее гибким и одновременно самым надежным.

Даже если возникнет перегрузка, деревянные элементы прогнутся, но излома и обрушения между этажами не будет. Собрать такое деревянное перекрытие между этажами своими руками намного проще и дешевле, так как нет необходимости закупать строевой или клееный брус.

Чтобы снизить трудоемкость работ и размеры затрат, учитывая проект дома и ширину стен, изготавливают несколько вариантов конструкций, в зависимости от того, как планируется настилать пол второго этажа по деревянным балкам:

• Легкие перекрытия. Для каркасных домов шаг между несущими элементами может быть уменьшен до 30 см, а лаги под деревянный пол не настилаются. Сама конструкция собирается без утеплителя и пленочной изоляции;
• Средние перекрытия на этажах. В конструкции используют лаги и звукоизоляцию, пароизолирующую пленку и утеплитель не применяют;
• Теплые средние деревянные перекрытия. Между этажами укладывают полноценный пакет с утеплением и пленочной гидро- и пароизоляцией.

Легкие перекрытия на этажах используют для неотапливаемых зданий, средние системы применяют для построек с мощным наружным утеплением стен. Теплые деревянные конструкции применяют в том случае, если верхний этаж граничит с чердаком или мансардой.

Из практики известно, что для деревянных конструкций наилучшую звукоизоляцию между этажами обеспечивают листовые и волоконные материалы. Можно использовать минеральную вату или насыпной керамзитовый гранулят. Но оба материала обладают высокой впитывающей способностью, поэтому приходится укладывать пароизоляционную пленку. Пенополистирол не боится влаги, но звукоизоляция на этаже примерно в 3-4 раза хуже минеральной. Поэтому ЭППС или пенопласт используют там, где звукоизоляция деревянного перекрытия между этажами не имеет особого значения. Например, между цокольным и первым этажами.

Устройство межэтажного перекрытия

Для того чтобы сделать черновой потолок качественно, важно понимать, как устроено межэтажное перекрытие в деревянном доме в целом. Оно состоит из нескольких слоев, каждый из которых должен выполнять определенную роль. Если все элементы собраны правильно, перекрытие будет надежным и прослужит много лет.

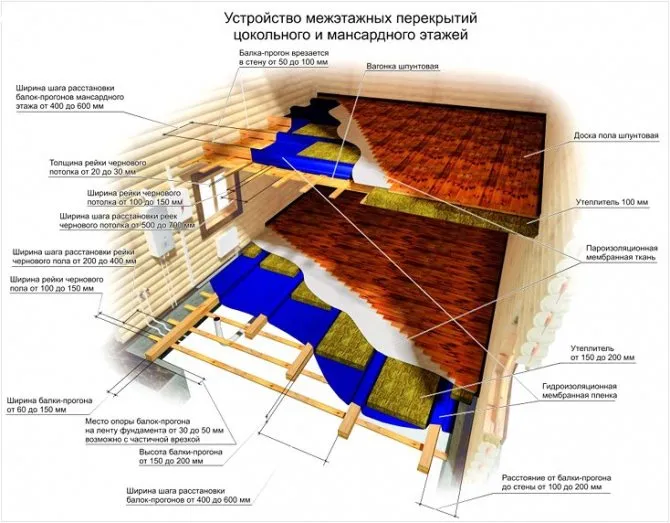

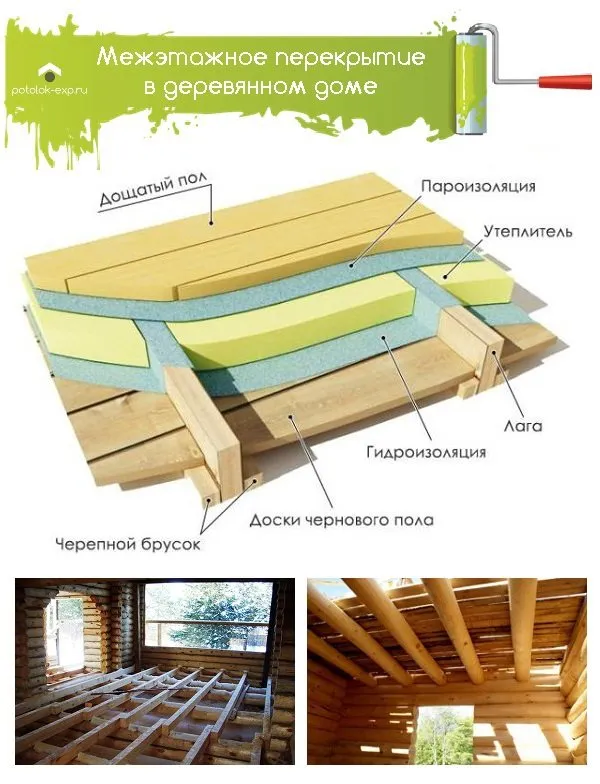

Схема межэтажного перекрытия в деревянном доме

В базовом варианте оно может быть выполнено в 5 слоев.

Таблица. Слои межэтажного перекрытия в деревянном доме.

Слой	Предназначение
Дощатый пол	Если сверху располагается еще один этаж, понадобится настелить пол и для него. Дощатый пол может быть черновым, под финишную отделку, также его можно использовать в качестве чистового варианта.
Пароизоляция	Многие пренебрегают этим слоем, однако его лучше сделать, чтобы получить действительно качественный результат — межэтажное перекрытие, сделанное на совесть.
Утеплитель	Нужен для того чтобы помещение хранило тепло. Это особенно важно в том случае, если сверху расположена крыша или неотапливаемый чердак.
Гидроизоляция	Гидроизоляция необходима для защиты дерева от разрушения под действием влаги.
Черновой потолок	На черновой потолок крепится финишная отделка. Также он служит опорой для гидроизоляции, утеплителя и пароизоляционного слоя

Что касается окончательной отделки потолка, существуют различные варианты. Пожалуй, самым популярным из них является отделка потолка гипсокартонными листами. Крепить их нужно на металлический каркас. Это очень простой, недорогой и практичный вариант финишной отделки, которая будет выглядеть отлично, если все сделать правильно.

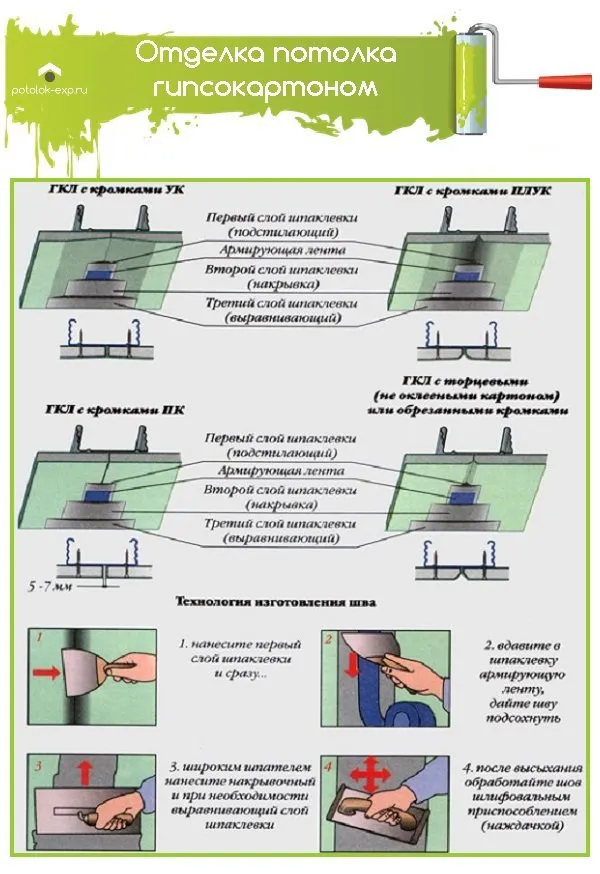

Отделка потолка гипсокартоном

Для того, чтобы соорудить черновой пол, сначала нужно прикрепить к несущим балкам доски, затем — уложить утеплитель и гидроизоляцию, и после этого останется только произвести финишную отделку потолка гипсокартоном или любым другим материалом. Когда потолок будет готов, можно приступать к настилке пола этажом выше — для этого поверх утеплителя нужно будет уложить пароизоляцию и настелить поверх нее доски.

При этом многие не занимаются финишной отделкой потолка после крепления досок, то есть используют их в качестве материала для чистовой отделки — потолок из досок в деревянном доме также выглядит очень хорошо, эффектно и гармонично.

Способы заделки несущих элементов

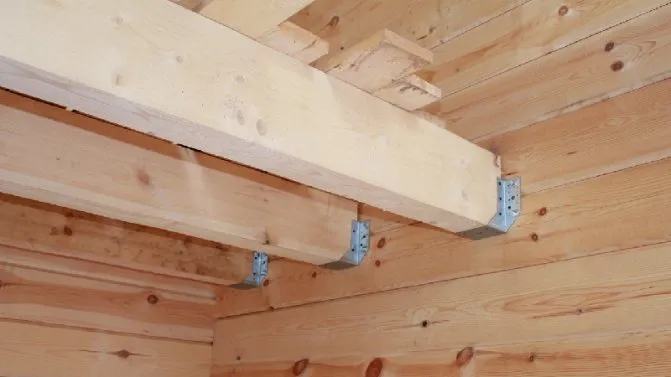

Для того чтобы деревянное перекрытие на этажах получилось надежным и устойчивым, необходимо правильно выбрать способ заделки несущего бруса в стены дома. Систему крепления выбирают в зависимости от материала стен.

Проще всего закрепить брус на кирпичных стенах. Для каждой опоры в стене вырезают по разметке нишу, глубиной не менее 100 мм и размерами на 15-20 мм больше сечения бруса. В нишу укладывают подкладку из твердых сортов резины, а концы бруса перед сборкой деревянного каркаса обязательно покрывают жидкой резиной или горячей смолой. Если брус более 4,5 м, один конец фиксируют с помощью сквозной металлической шпильки. Оставшееся пространство ниши задувают монтажной пеной, чтобы в щелях на этажах не было сквозняка.

Более сложным получается крепление опор на стенах из газобетона. Перед тем как сделать деревянное перекрытие между этажами, потребуется построить несущий короб, в который и выполняется закладка бруса. Для здания из газобетона в два этажа, с облицовкой стен кирпичом допускается укладка деревянного короба, в остальных случаях опорный короб нужно отливать из армированного бетона.

Если брус планируется врезать в деревянные стены, то делать это лучше всего на этапе укладки венцов. Как и в случае кирпичных стен, в стеновом брусе по разметке вырезается ниша в форме усеченного клина «ласточкин хвост». Конец несущей балки подгоняют по форме замка и укладывают в нишу. После укладки балки место стыковки усиливают металлическими накладками и уголками.

Как сделать фанерный черновой потолок

Для того чтобы соорудить потолок из фанеры, необходимо правильно собрать обрешетку, а затем закрепить на ней фанеру. Как и в случае с досками, нужно тщательно проследить за тем, чтобы ее листы плотно прилегали друг к другу и между ними не было зазоров.

Работы производятся в следующем порядке:

• первым делом необходимо пристрелить к лагам пароизоляционную мембрану;
• поскольку слой утеплителя пароизоляционная мембрана не выдержит, после ее укладки нужно сделать каркас, который одновременно будет выполнять и эту задачу, и служить основой для крепления самой фанеры;
• на полученную обрешетку крепятся листы фанеры;
• после этого сверху укладывается утеплитель.

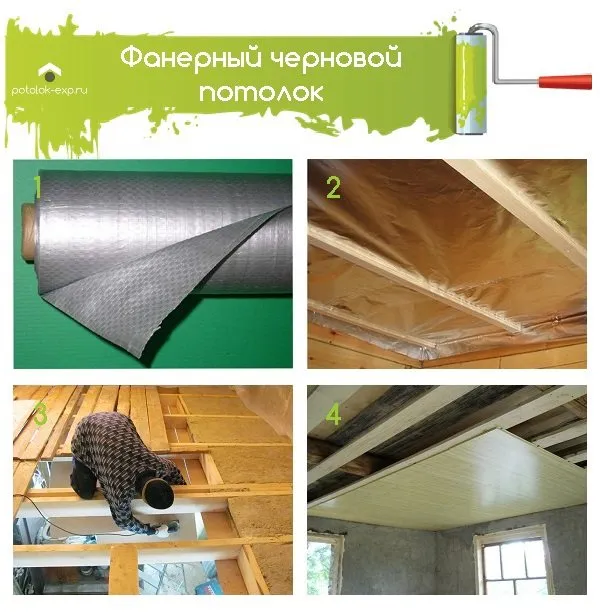

Фанерный черновой потолок

Последние два этапа можно делать и в обратной последовательности.

Собираем перекрытие на этажах своими руками

После того как была достигнута требуемая высота стен до уровня следующего этажа, необходимо делать перекрытие. Следующий ряд кирпича или блока выкладывается с нишами под брус. Чтобы обеспечить необходимую прочность деревянного каркаса, нужно сделать проверочный расчет или подобрать сечение бруса по справочным таблицам и номограммам.

Ориентировочно для двухметрового пролета будет достаточно использовать брусовую опору сечением 75х150 мм, для пятиметрового сечение бруса должно быть не менее 150х225 мм. Стандартный шаг составляет 80-90 см, но иногда его величину сознательно уменьшают, чтобы увеличить жесткость коробки нижнего этажа.

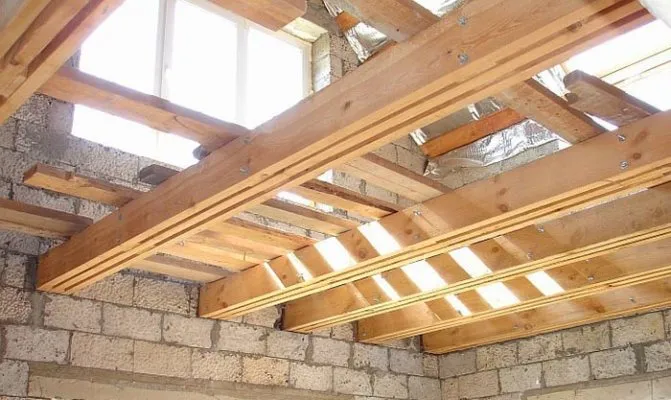

Укладка несущих элементов деревянного пролета

На момент сборки каркаса пролета на этаже деревянные балки должны быть полностью готовыми к работе, но без нанесения смолы на опорные концы. При длине бруса 3-4 м точно угадать длину балки сложно, поэтому деревянные заготовки поднимают на уровень верхнего этажа и последовательно подгоняют по линейным размерам посадочных гнезд.

Если замер расстояния между нишами соответствует длине заготовки, приступают к сборке:

• Оба торца подрезают на угол 60о, чтобы облегчить укладку опорных концов в ниши, и обрабатывают гудроном или битумной мастикой;
• В ниши укладывают подкладочный материал, после чего устанавливают балки деревянного перекрытия.

Каждый брус необходимо тщательно подогнать по горизонту и по общей плоскости, для этого подкладки заменяют на более толстые плашки или подрезают их, чтобы опустить конец. Оставшееся пространство забивают просмоленной паклей и задувают пеной.

К сведению! Чтобы упростить работу, первоначально укладывают и выставляют два крайних бруса деревянного пролета, и уже по ним с помощью шнуров или лазерного уровня регулируют оставшиеся заготовки.

Сборка обрешетки

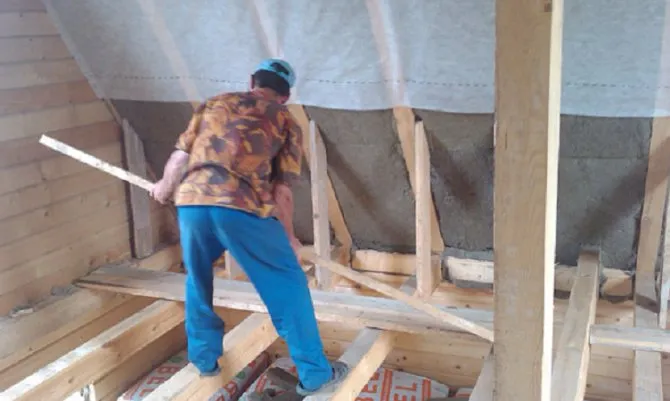

После того как деревянные несущие балки были уложены и зафиксированы в нишах, необходимо выполнить набивку черепного бруска. По сути, это длинная рейка, сечением не менее 40х40 мм, черепную рейку набивают на боковые поверхности бруса заподлицо с нижней кромкой. К черепной планке будет крепиться нижняя подбивка листами фанеры или ОСБ. Если прибить фанеру непосредственно к брусу, то это может ослабить несущую балку. Кроме того, при ходьбе по полу верхнего этажа гвозди и крепеж, вбитые в деревянный брус перекрытия, выходят из тела древесины, поэтому приходится усиливать крепление подбивки.

Одновременно под фанеру нашивается пленка пароизоляции, каждый новый лист пленки необходимо проклеивать строительным скотчем, иначе конденсат сгноит деревянные полы на втором этаже. Если верхний этаж буде неотапливаемым, то в конструкции перекрытия необходимо сделать продухи, удаляющие часть попавшего внутрь конденсата.

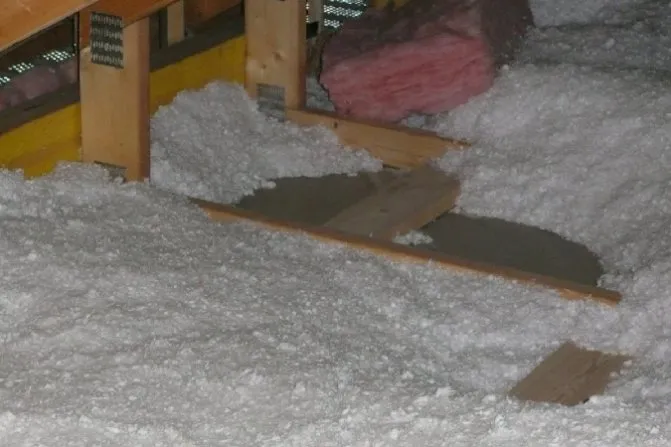

После того как была уложена подбивка, можно переходить к утеплению и звукоизоляции. Нередко вместо минеральной ваты или плитного пенополистирола в ниши засыпают специальный наполнитель из полистирольных гранул. Для того чтобы создать на этаже зону тишины, достаточно засыпать в перекрытие слой толщиной всего 40 мм. То есть межэтажное перекрытие можно уменьшить почти на 50-60 мм.

Завершающие операции

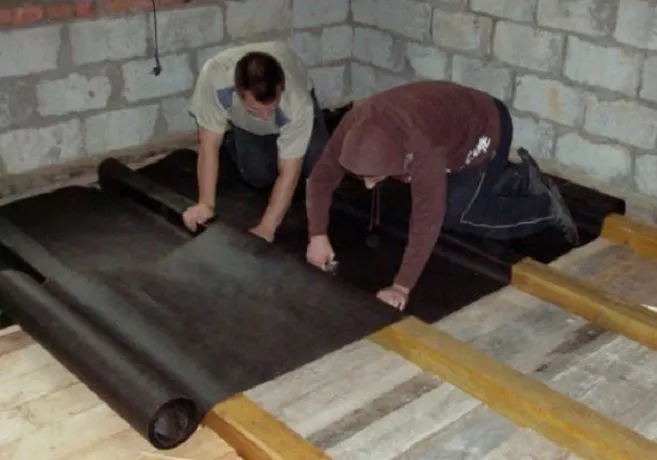

Далее следует укладка гидроизоляции, пленку нужно укладывать в обязательном порядке, если вышестоящий этаж предназначен для проживания или в нем нет системы напольной вентиляции. Даже если деревянные полы и не будут заливаться водой, при проветривании более холодный воздух будет собирать конденсат внутри деревянного перекрытия. Можно застелить обычную полиэтиленовую пленку толщиной 0,2 мм.

Все остальные детали перекрытия зависят от способа устройства пола на верхнем этаже. Если планируется укладка ламината или паркета, лучше всего положить слой из ОСБ или влагостойкого гипсокартона. В случае если на втором этаже запланирован обычный деревянный пол, то будет достаточно набить лаги и зашить поверхность шпунтованной доской.

Как уложить межэтажное потолочное перекрытие по деревянным балкам?

До начала установки делается расчет балки на прогиб. Понадобятся:

• балки;
• бруски, прибиваемые к нижним частям лаг (черепные деревянные бруски);
• материалы для гидроизоляции;
• щиты накаты,
• пол и лаги.

Использование засыпки неуместно, так как она не обладает нужными шумоизолирующими показателями. Нежелательно устройство полиуретана из-за высокой токсичности.

Устройство такого перекрытия по балкам многослойная. От его качества зависит комфорт проживания в частном доме. Здесь используются варианты: шумоизоляционные и теплоизоляционные материалы.

Пошаговое выполнение монтажа по балкам:

1. К балкам крепится материал, выполняющий роль потолочного перекрытия: фанера, ДСП, доски и др.
2. Один на другой, внахлёст, выкладывается пароизоляционное потолочноепокрытие, в случае необходимости плёнка закрепляется к балкам строительным степлером.
3. В потолочное межэтажное перекрытие по балкам с особой аккуратностью укладывают минеральные маты.

Утеплитель должен точно укладываться на балки. Устройство служит звукоизолятором. Если это пенопласт, то лучше всего его фиксировать деревянными колышками между балками и пенопластом.

Слой утеплителя в доме закрывают мембраной, защищающей конструкцию от пара. Основное назначение этого слоя – воспрепятствовать проникновению элементов минеральной ваты внутрь помещения.

1. Устройствомежду балками и перекрытиями заливают монтажной пеной, остатки после застывания обрезают.
2. В заключение выполняется монтаж гидроизоляционного материала в виде досок, плит ДСП и др.
3. Все промежутки между стенами и плитами заполняют войлоком, тем самым будут ослаблены обычные и ударные звуки. На верхнем этаже или чердаке на потолочное перекрытие укладывают резиново-пробковую дорожку, что обеспечивает идеальную звукоизоляцию. Весь периметр сопровождает зазор в виде вспененного полиэтилена или демпферной ленты. По углам формируют отверстия для вентиляции, которые включают в общую систему вентиляции в частном доме. Они будут способствовать отведению пара и влаги из потолочного перекрытия.

Что такое междуэтажные перекрытия?

Междуэтажные перекрытия — это конструктивные элементы, которые разделяют этажи в многоквартирных домах, офисных зданиях, торговых центрах и других зданиях. Они предназначены для разделения пространства между этажами и переноса нагрузки от верхних этажей на нижние. Междуэтажные перекрытия обычно состоят из железобетонных или монолитных железобетонных плит, которые лежат на несущих стенах и балках. Конструкция междуэтажных перекрытий может включать также дополнительные элементы, такие как арматура, стяжки и защитные слои, которые улучшают прочность и долговечность перекрытия.
