Способы сращивания деревянных балок перекрытия по длине

Особенности и способы сращивания досок по длине для балок перекрытия

Когда появляется ограничение в доступе к достаточно длинным пиломатериалам для создания перекрытий, существует множество методов для разрешения этой ситуации.

Можно воспользоваться так называемым методом сращивания двух коротких балок так, чтобы на выходе получилась одна балка нужной длины.

Об особенностях и видах удлинения и соединения балок далее в статье.

Что собой представляет удлинение?

К методу сращивания балок строители прибегают в том случае, когда для прокладки перекрытий не хватает длины досок или бруса, который был выбран для этих целей. Поскольку работы по началу строительства стропильной системы начинаются после возведения коробки, в конце остается много фрагментов пиломатериалов, и их также можно применять в строительстве.

Балки сращивают также при строительстве дома из бруса или бревен на любом этапе, будь то стены, нижний венец или стропильные ноги. То есть, технология наращивания подходит для любых элементов дома, имеющих достаточно большое сечение, на которые не происходит большая нагрузка сверху, способная согнуть пиломатериал в дугу.

В каких ситуациях применяют?

Бывают ситуации, когда в расчетах происходят изменения, ширину колодца увеличивают, а материал уже закупили, и он перестает соответствовать требуемой длине. В данном случае нет нужды приобретать другие пиломатериалы, тратить большие средства. Можно прибегнуть к технологии сращивания двух бревен, за счет чего будет достигнута необходимая длина бруса или бревна.

Соединение древесины происходит 3 способами:

  • по длине;
  • по ширине;
  • под углом.

Два последних способа применяют для утолщения бруса, а первый, по длине, для наращивания длины. Стандартные размеры, выпускаемого на рынке бруса редко превышают 6 м. В то время как необходимая длина балки может быть и 10 м. В таком случае удлинение за счет второго бруса с таким же сечением будет правильным решением.

Когда это невозможно?

Каким бы крепким не был замок на стыке 2-х брусков, это место все равно останется самым уязвимым на всем погонном метре. Поскольку нарушается монолитность дерева, в данном месте, оно может высыхать, деформироваться. Плюс, нужно учитывать дополнительный вес, который будет оказываться с чердака или второго этажа: утеплители, мебель, вес человека и т.д.

В результате место на стыке со временем может ослабнуть и вся конструкция обвалится, особенно если наращивание происходило не 1 бруса, а нескольких. Замок должен приходиться на ту часть перекрытия, на которую происходит меньше всего воздействия, например, там, где перекрытие ближе всего к стене.

Если соединение приходится где-то по центру, то такой дом должен иметь внутреннее перекрытие, еще одну комнату. Это перекрытие внутри помещения будет поддерживать уязвимое место. Или же в комнате устанавливают дополнительную колонну или несколько колонн, поддерживающие потолок. При таком подходе сращенные бруски будут такими же долговечными и безопасными, как и монолитные.

Также нельзя производить сращивание балок с малым сечением. Чем больше ширина дома, тем сечение должно быть крупнее. Расчеты необходимой толщины бруса производят согласно таблице:

Ширина пролета, м Расстояние между балками, м Сечение балок, см
2,0 1,0 12×6
2,0 0,6 10×7
2,5 1,0 14×10
2,5 0,6 12×8
3,0 1,0 16×11
3,0 0,6 14×9
3,5 1,0 18×12
3,5 0,6 15×10
4,0 1,0 20×12
4,0 0,6 16×12
4,5 1,0 22×14
4,5 0,6 18×14
5,0 1,0 22×16
5,0 0,6 18×14
5,5 1,0 24×16
5,5 0,6 20×14
6,0 1,0 25×18
6,0 0,6 22×14

Подходящие для этого способы

Вариантов сращивания балок существует множество, отличаются они методами, которых всего 3:

  • при помощи вырезания замка;
  • с применением клина;
  • при помощи дополнительных досок.

Желательно, чтобы любой из перечисленных способов включал дополнительное крепление болтами, хомутами, клеем и другими вспомогательными элементами. В противном случае есть риск смещения бруска.

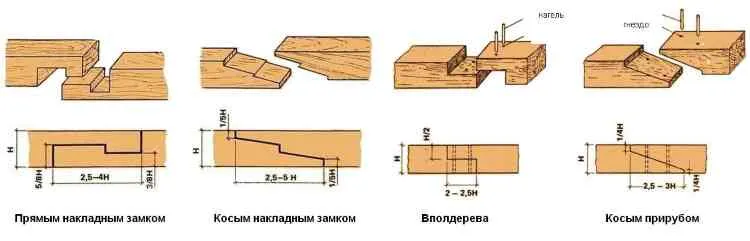

Как состыковать замком?

Данный способ самый разнообразный из всех, требующий точных расчетов. Со стыковочных концов 2-х брусков бензопилой или при помощи ножовки выпиливают форменные замки, которые при соединении захватывают друг друга, превращая 2 малые балки в 1 большую. Самыми распространенными способами выпиливания являются:

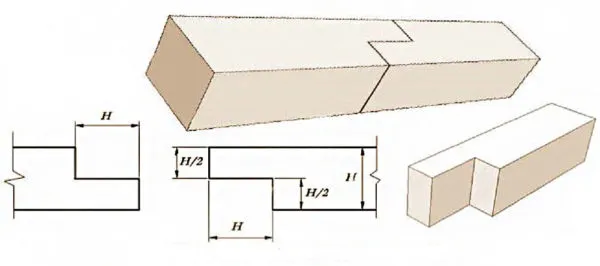

  • притык вполдерева;
  • с торцевым гребнем;
  • сковороднем;
  • в косую накладку;
  • косой прируб с зубом и т.д.

Каждый из них имеет варианты. Где-то используется несколько гребней или шипов, где-то один.

Иногда вырубы комбинируются, например, срез вполдерева делают косым. Принцип действия всегда один: на каждом брусе со стороны стыка расчерчивают места вырубки, срезают лишнее. Стыковочный брус должен иметь такой же рисунок, но в отзеркаленном виде.

Нарастить с клином

Метод с клином чаще всего делается для косого выруба внакладку. Два бруса вырезают по рисунку, соединяют в центре и вбивают брус по ширине, соответствующий ширине балки. Этот метод считается наиболее прочным, но и самым сложным, поскольку необходимо соблюдать высокую точность расчетов сразу для 3-х элементов.

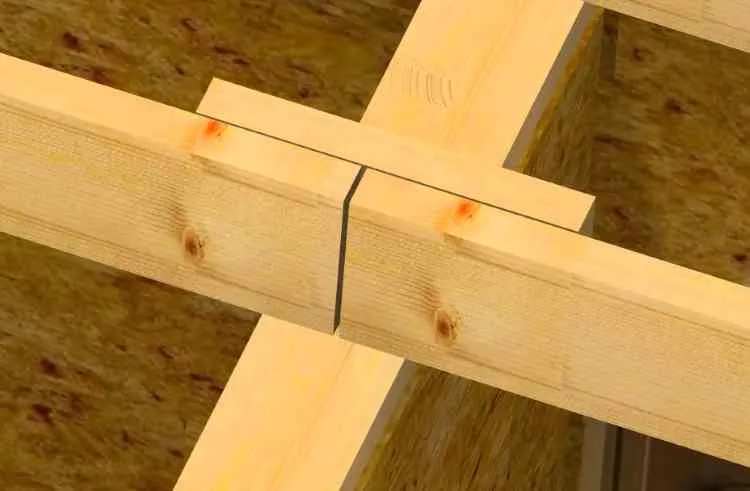

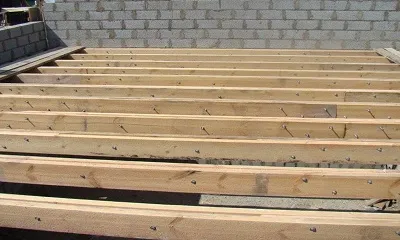

Соединить досками

В данном случае в брусьях не вырезают замки и не вбивают клинья. Они держатся только за счет досок с 2-х или 4-х сторон, которые закрепляют болтами к поверхности соединяемых балок. Эстетичность в данном случае страдает. Но при данном способе остается возможность ремонтировать стыковочные места, менять утеплитель. Болты закрепляют в шахматном порядке, используя резиновые шайбы.

В некоторых случаях балки просто прикладывают одну к другой и скрепляют 4-6 болтами, не используя ни доски, не вырубки. Смещение на стыке в обоих случаях исключено. Данный способ подходит для мелкокалиберного бруса или досок.

Каких правил следует придерживаться?

Помимо основных расчетов по длине балок и вырезов, с помощью которых будет происходить соединение, необходимо учитывать и другие нюансы, позволяющие удлинить и установить перекрытие качественно.

  1. Для сращивания балок выбирают древесину одной породы и желательно одного цвета, если балки не будут скрыты под отделкой. Разные породы дерева ведут себя по-разному, некоторые более крепкие, другие больше подвержены растрескиванию.
  2. Процент влажности материалов не должен превышать 15%. Это должно быть высушенное дерево, которое в процессе эксплуатации не ссохнется, образовав щель в районе сцепления. Если не удается добиться одного показателя для 2-х брусков, разница не должна превышать 3%.
  3. Дерево выбирают качественное, без дефектов, синевы, гнили. Не стоит рисковать, стараясь сэкономить, особенно когда речь идет о чердачном перекрытии.
  4. Перед установкой балок и соединением, пиломатериал необходимо обработать антисептиком и антипиренами.
  5. После склеивания частей, остатки клея необходимо убирать на месте. Когда он высохнет, очистить поверхность будет сложнее.
  6. Сращивание производят по вертикали относительно лицевой стороны. То есть сам разрез должен быть параллелен потоку ветра, чтобы избежать продувания через щель.
  7. На стыке перед соединением прокладывают слой утеплителя. Древесина не должна соприкасаться друг с другом в месте разреза. Если части бруса начнут высыхать, утеплитель в районе замка предотвратит продувание.
  8. Брус для сращивания выбирают одного калибра (одной толщины).
  9. Удлиненный брус не должен утолщаться в месте соединения.
  10. Сращивание балок необходимо делать в разбег, не по одной линии, чтобы не создавать давление на один, наиболее уязвимый участок перекрытия.

Инструменты и материалы для работы

Перед выполнением основной работы по вырезанию замков, необходимо учесть и подготовить все необходимые инструменты, чтобы они в нужный момент оказались под рукой.

Что понадобится для работы:

  • линейка и угольник;
  • маркер;
  • топор;
  • стамеска;
  • бензопила;
  • электродрель;
  • канцелярский нож;
  • стамеска;
  • болты, гайки, ключ к ним;
  • антисептические средства и антипирены.

Также может понадобиться шлифовальная машинка или шкурка для придания гладкости вырезанным поверхностям.

Пошаговая инструкция

Когда все инструменты готовы, древесина обработана и зачищена, можно переходить к основной работе по выпиливанию стыков. Выглядит она следующим образом.

  1. Каждый рабочий брус выравнивают по краям. Для этого используют угольник, которым измеряют каждую из 4 сторон бруса, чертят контрольную линию и срезают при помощи бензопилы или циркулярной пилы с 2-х широких сторон. Если диска не хватает по всей длине, остаток спиливают вручную ножовкой.
  2. Далее прочерчивают сам рисунок, линии на брусе также со всех 4-х сторон.
  3. Бензопилой или ножовкой создают надрезы. Если нет уверенности, чтоб мастер при помощи бензопилы сделает точный надрез, лучше использовать ручную пилу. В данном случае погрешности сильно скажутся на качестве стыков, восстановить или заделать их будет крайне сложно или невозможно.
  4. После выполнения надрезов, ненужный кусок бруса аккуратно удаляют при помощи стамески и молотка.
  5. Когда лишние части с обоих брусков удалены, необходимо приложить один брус к другом, чтобы проверить точность соединения. Как правило, на стыке всегда присутствует незначительная щель, она не должна превышать 1 см. В этом месте будет проложен джут.
  6. Далее обе части склеивают или соединяют при помощи болтов, предварительно просверлив дрелью отверстия. Идеальным вариантом будет склейка и соединение болтами.

Доски сращивают методом внахлест. Поскольку пиломатериал мелкого сечения, его нельзя подпиливать и удалять какие-либо, даже незначительные части. Таким образом, доски соединяют при помощи 4-6 болтов.

Длина нахлеста варьируется с 20 до 50 см в зависимости от длины самой балки. При установке готовых балок на бетонные стены, их необходимо изолировать рубероидом или аналогичным материалом, чтобы доска не соприкасалась с поверхностью другого материала.

Ошибки в процессе соединения

Наибольшего внимания в данной работе требуют сами расчеты при создании замка, а также точность его выпиливания.

Перед удлинением необходимо осмотреть брус или доску и отбраковать его, если в местах планируемого соединения имеются трещины.

Пока древесина монолитная, они не влияют на ее целостность, но если повредить ее в уязвимом месте, при спиливании данная щепка отлетит и создаст ненужный зазор.

Второй момент связан с выбором инструмента. Это должен быть высокоточный электро или бензоприбор, который сможет создать ровную линию, не захватив и не обтесав лишний участок. Самым точным инструментом, вызывающим доверие, является острая ручная пила.

Также нужно учитывать размер по длине замка. Он не должен быть слишком мал, чтобы конструкция держалась крепко. Чтобы избежать ошибок, необходимо воспользоваться готовыми проектами и расчетами для определенной длины замка по отношению к балке.

Заключение

Правильно подобранный метод сращивания балок перекрытия может не только сэкономить средства на докупку недостающих материалов, но и укрепить систему в целом. Главное условие в данной работе, это точность расчетов для определенного вида пиломатериала. Если учитывать правила и рекомендации по сращиванию, то работу можно выполнить самостоятельно, без привлечения мастера.

Виды деревянных балок для перекрытий, расчёт длины, монтаж

Важный этап строительства любого здания – установка межэтажных перекрытий. Они распределяют вес находящихся выше элементов строения, таких как крыша и стены, а также коммуникаций и деталей интерьера верхних этажей. Чтобы выдержать немалую нагрузку, нужны прочные перекрытия. В статье расскажем, какие виды балок применяют для разных частей здания, и рассмотрим, как правильно рассчитывать нагрузку и длину балочных перекрытий.

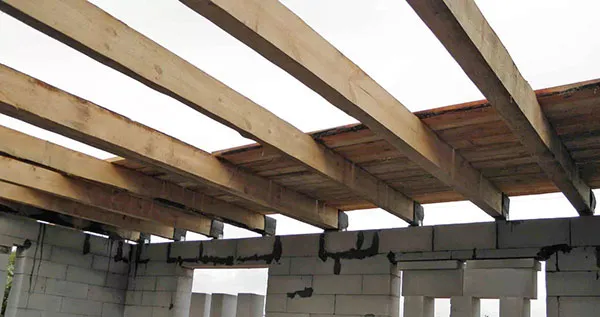

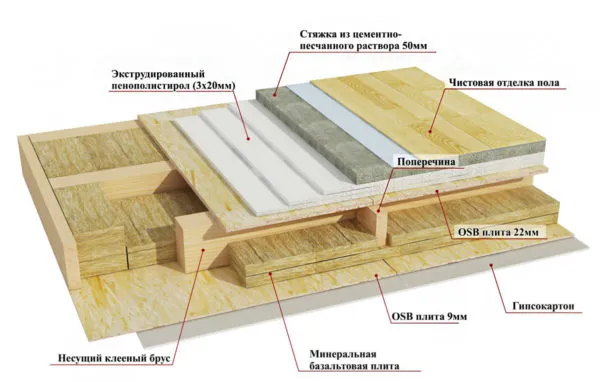

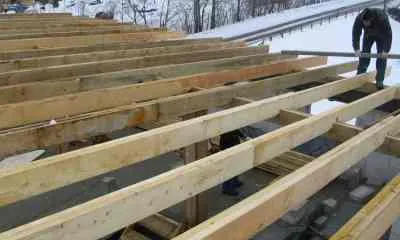

Межэтажное перекрытие деревянными балками

Виды перекрытий

Перекрытие – это горизонтальная несущая конструкция из балок, разделяющая здание по высоте на функциональные зоны или этажи и поддерживающая прочность всего строения. При строительстве дома применяют следующие виды перекрытий:

  • цокольное или подвальное перекрытие;
  • межэтажное перекрытие;
  • чердачное перекрытие.

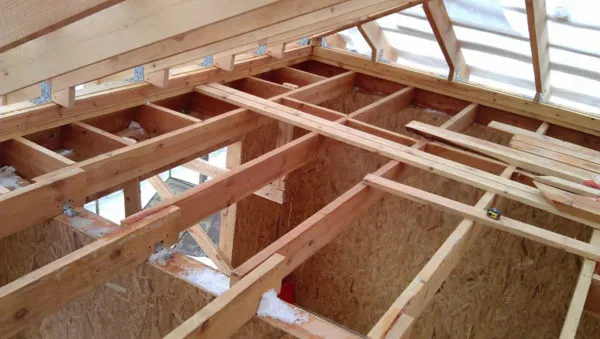

Чердачное перекрытие

Естественно, самые прочные – металлические балки в виде швеллера, уголка или двутавра, изготовленные из высокопрочной стали. Их лучше всего использовать для цокольного перекрытия, так как оно несёт наибольшую нагрузку. Из стальных балок можно устраивать длинные пролёты с большим расстоянием между балками. Они устойчивы к механическим повреждениям и гниению. Однако из-за большого веса с ними тяжело работать, а высокая цена металла увеличивает расходы на строительство.

Железобетонные балки перекрытия выдерживают большие нагрузки и подходят для строительства многоэтажных домов. Но для их монтажа понадобится специальная техника.

В основном при строительстве частных домов для перекрытий используют деревянные балки. Дерево – надёжный и экологически безопасный материал, который не навредит жильцам дома. Балки из дерева относительно недорого стоят и имеют небольшой, по сравнению с предыдущими видами вес, поэтому их легко устанавливать. Однако дерево огнеопасно, подвержено гниению и поражению короедом, поэтому требует предварительной обработки.

Типы деревянных балок

Деревянные балочные перекрытия различаются размерами, сечением, способом производства и породой дерева, из которого они сделаны. От выбора деревянных балок зависит надёжность и прочность строения. В зависимости от расстояния между стенами и предполагаемой нагрузки для перекрытий, используют доску или брус из цельного массива дерева, или клеёные изделия.

Разновидности деревянных балок

Цельные балки

Балки сделанные из цельного массива дерева, менее прочные, чем клеёные или двутавровые. Поэтому их длина не должна превышать 6 метров. Часто для увеличения прочности, строители на объекте спаривают доски. Стягивают их болтами и гайками с резиновыми или пластиковыми прокладками, предотвращающими попадание влаги и образованию ржавчины на крепеже.

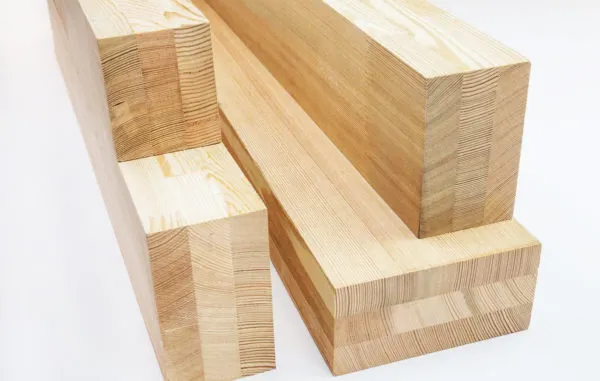

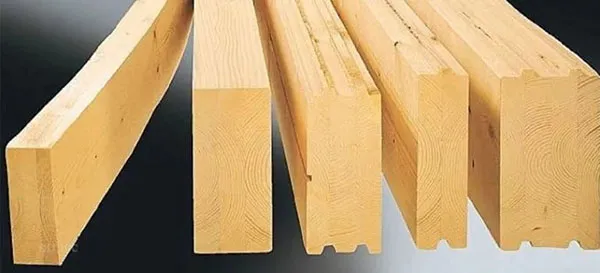

Клеёный брус

Клеёный брус изготавливают методом склеивания нескольких частей между собой. Балки из этого материала способны выдерживать высокие нагрузки, поэтому их можно использовать в конструкции перекрытий длиной до 14 метров. Из такого бруса можно изготовить гнутые перекрытия для арок.

Имеются у таких изделий и недостатки. При изготовлении могут использовать некачественные пиломатериалы, поэтому со временем возможна усадка балочного перекрытия. К тому же клеёные балки значительно дороже цельных. Чтобы рациональнее использовать средства отведённые на строительство, нужно правильно рассчитать нагрузку и длину балок.

Клееный брус при аналогичном сечении с обычным имеет большую прочность

Балки перекрытия изготавливают из хвойных пород дерева, но также часто используют древесину дуба, акации, клёна и других деревьев. Главное условие необходимое для прочности конструкции – влажность не более 12–14%. Виды некоторых изделий приведены в таблице ниже.

Двутавровые балки

Достоинства двутавровых деревянных балок – универсальность применения, простота установки и высокая прочность. Они сохраняют свои параметры при больших нагрузках без вспомогательных конструкций для усиления.

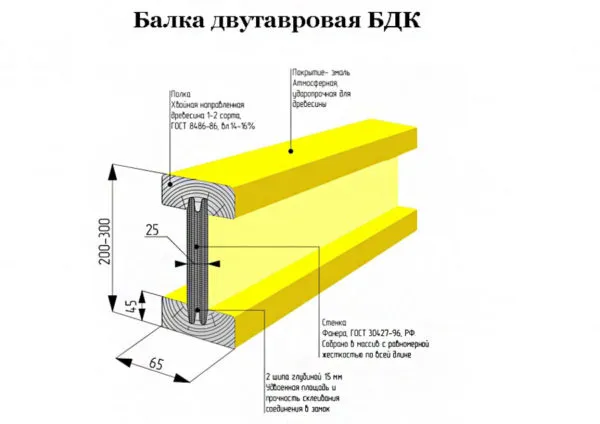

Устройство двутавровой балки

Двутавр делают с использованием хорошо просушенного строганного или клеёного бруса, прочной проклеенной водостойкой фанеры или OSB-плит, на основе огнеупорного и влагостойкого клея. Поэтому двутавровая деревянная балка не требует пропитки специальными составами и легко поддаётся распиловке. Однако из-за сложной технологии изготовления их редко применяют для устройства перекрытий.

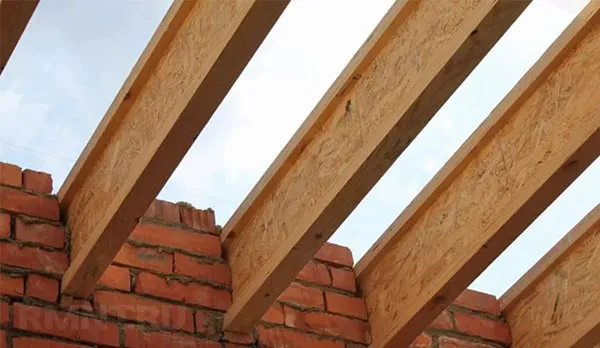

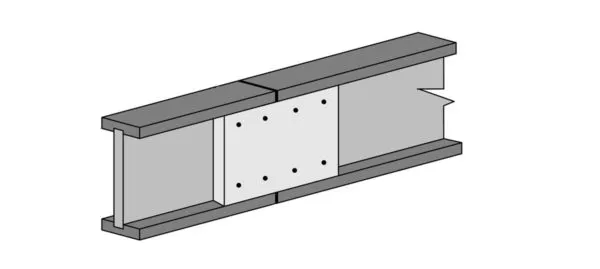

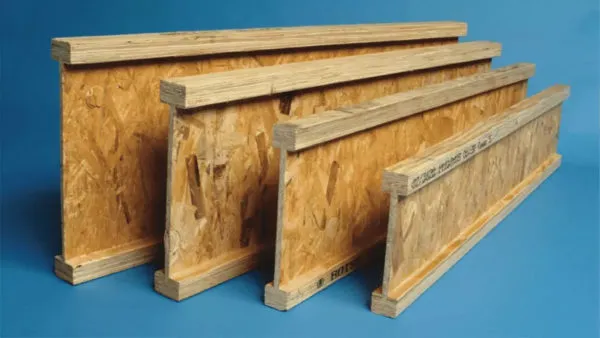

Двутавровые балки из OSB (ОСП) Соединение двутавровых балок между собой

Для всех видов выпускаемой продукции есть свой сортамент. Сортамент — это подбор различных изделий готовой продукции по маркам, профилям или размерам. Часто в таблице указаны дополнительные сведения о прочности, весе и т. д.

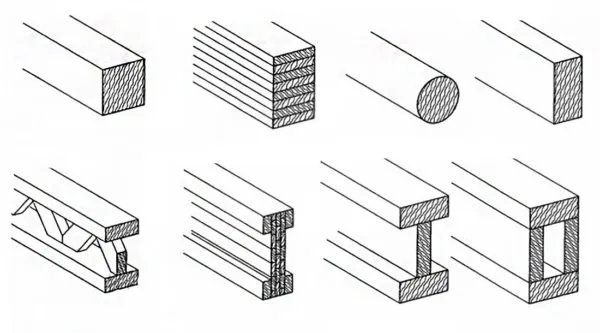

Сечение балочных перекрытий

На прочность перекрытия также влияет сечение балки. По типу сечения включают следующие виды пиломатериалов:

  • прямоугольные;
  • квадратные;
  • круглые;
  • овальные;
  • двутавровые.

Самые распространённые – балочные перекрытия прямоугольного сечения. Их легко устанавливать и такие балки будут служить лагами для обустройства полов. При монтаже прямоугольных балок их устанавливают вертикально широкой частью, так как с увеличением высоты повышается прочность конструкции.

Для чердачных перекрытий часто используют круглые балки или оцилиндрованные брёвна. Такие балки имеют хорошую прочность и устойчивость на прогиб.

Наиболее крепкие и функциональные – двутавровые балки перекрытия.

Расчёт нагрузки и размеров деревянных балок

Перед возведением здания необходимо рассчитать нагрузку и длину балочных перекрытий. Для лучшей прочности перекрытия при строительстве нужно использовать деревянные балки с немного большим, чем расчётный, запасом прочности.

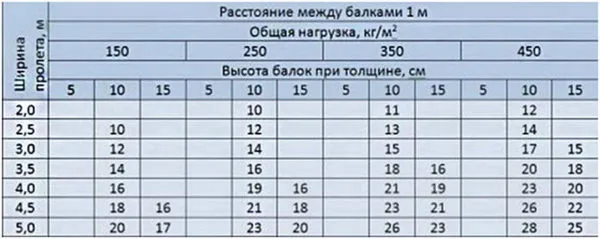

Выбор ширины или толщины балки в зависимости от длины

Чтобы правильно произвести расчёт нагрузки на балку перекрытия, нужно:

  1. Знать расстояние между стенами и шаг между балками.
  2. Вычислить постоянную нагрузку, складывающуюся из массы балок, утеплителя и материалов, из которых изготовлен пол и потолок.

Для вычисления необходимо сложить удельный вес на кв. метр всех стройматериалов

  • Временную нагрузку. К ней относятся масса мебели и находящихся в здании людей. Как правило, её считают равной 150 кг/м 2 .
  • Высчитать предполагаемую нагрузку на 1 м 2 перекрытия (сумма временных и постоянных показателей).

Так как для расчёта требуется знать нагрузку на погонный метр, нужно предполагаемую нагрузку на 1 м 2 умножить на расстояние между балками. Далее, полученную цифру умножают на квадрат расстояния между несущими стенами и делят на 8. Так проводят расчёт нагрузки балочного перекрытия.

Mmax = (q*L 2 )/8

  • q — полная нагрузка на кв. м;
  • L 2 — квадрат расстояния между стенами.

При проектировании каркаса перекрытия нужно уделить внимание пространственной жёсткости, которая во многом зависит от показателей прогиба балочного перекрытия.

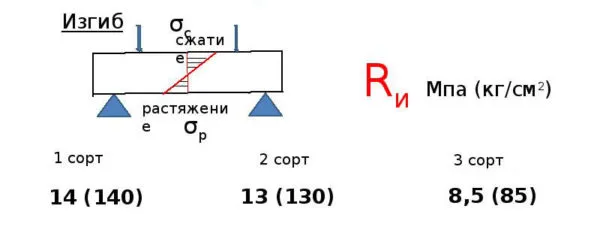

Расчёт деревянной балки на прогиб проводят по формуле: W = Mmax / R, где M – максимальная нагрузка, а R – сопротивление древесины из СП 64.13330.2017 от 2017 г. (актуальная редакция СНиП II-25-80). Для древесины 2 сорта её принято считать равной 130 кг/см2.

Из формулы W = b*h 2 /6, зная показатель W, вычисляем сечение перекрытия. Достаточно задать одну геометрическую характеристику b (ширину сечения) или h (его высоту).

Прогиб деревянного перекрытия при вычисленной нагрузке не должен быть больше соотношения к длине балки 1:350 для подвальных и межэтажных перекрытий, а для чердачных и мансардных – 1:250.

Размер балок зависит от расстояния между несущими стенами. Для определения необходимой длины балки к этой величине прибавляют 40 см, примерно по 15–20 см с каждой стороны. Профессиональные строители рекомендуют для устройства перекрытия использовать балки с сечением равным 4–5% длины пролёта.

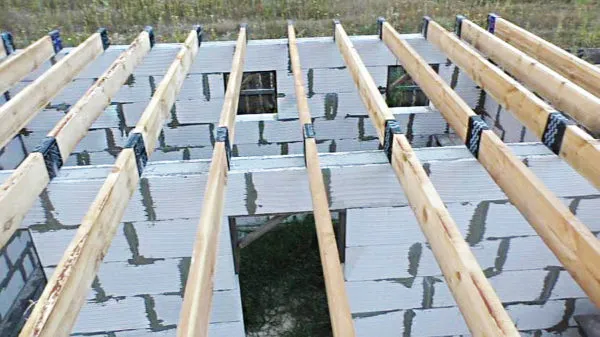

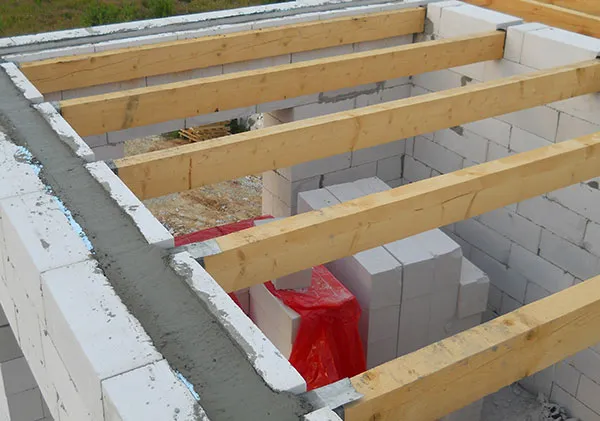

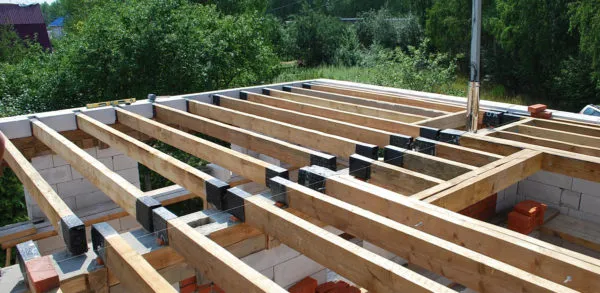

Монтаж перекрытия

Чтобы здание долго прослужило, балочные перекрытия должны соответствовать высокому уровню прочности. Иметь хорошую звуковую и теплоизоляцию, а также хорошо вентилироваться.

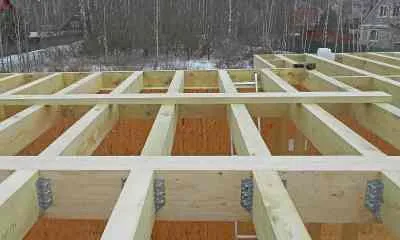

При установке деревянных балок чаще всего используют маячный способ монтажа. Вначале монтируют крайние балки, а затем промежуточные. Чтобы не допускать ошибок во время работы, используют уровень. В случае перепадов высоты, балки можно выровнять подложив под торцевые концы пропитанные битумным праймером обрезки.

Перед началом установки проводят сращивание или обрезку балок до нужных размеров. Сращивание балок из бруса по длине обычно проводят способом «замочный паз». Для этого концы брусьев спиливают на 12 толщины и заглубляют один торец в толщу другого. Затем места соединений фиксируют.

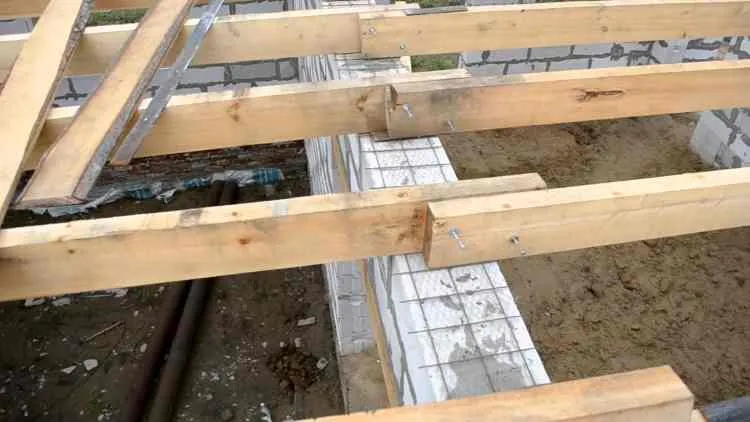

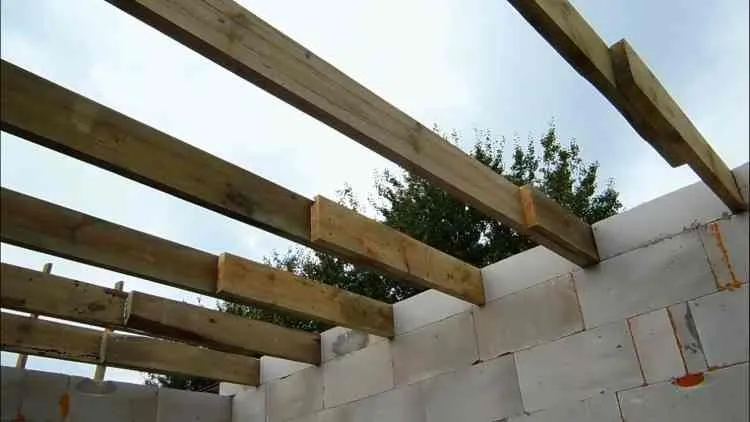

Сращивание двух балок

Расстояние между деревянными балками не должно быть меньше 60 см и превышать 1 метр. В конструкции из брёвен или клеёного бруса шаг делают больше, чем в дощатых перекрытиях. При монтаже чердачного перекрытия расстояние между дымоходом и балками должно быть не менее 40 сантиметров.

Для прочности каркаса торцы балок заглубляют в несущую стену минимум на 15 см. У двутавровых балок это значение разрешено уменьшить до 7 см. Заделывают углубления раствором или монтажной пеной. Возможно закрепление концов на стенах с помощью стальных связей. В местах опор на балках делается гидроизоляция.

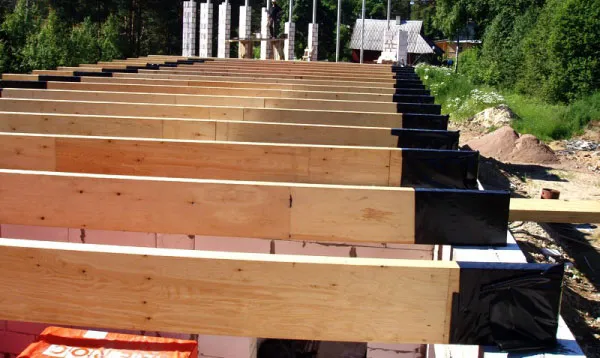

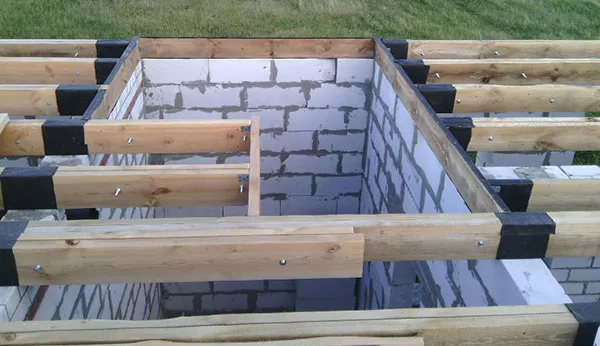

Гидроизоляция балок в местах опор обязательна

Достоинства и недостатки балок из дерева

Использование в строительстве зданий деревянных балок в отличие от других видов характеризуется следующими достоинствами:

  • доступная цена;
  • простота доставки на строительную площадку;
  • возможность установки без применения спецтехники;
  • экологическая безопасность;
  • ремонтопригодность.

Однако, несмотря на многие достоинства, такие перекрытия менее прочны, чем металлические и железобетонные. Требуют обработки антипиренами, а также средствами против гнили и плесени. Монтаж деревянных балок возможен только после тщательных расчётов.

В заключение статьи нужно добавить, что применение дерева в строительстве значительно сокращает расходы. Чтобы не нарушить конструкцию всего здания и установить прочные перекрытия, их проектирование и монтаж лучше доверить профессиональным строителям.

Виды балок перекрытия и основные расчёты

При возведении частных загородных зданий многие строители используют балки перекрытия. Изделия равномерно распределяют усилия от вышерасположенных конструкций, повышают жёсткость и прочность всего дома. Во время проектирования жилого здания необходимо провести расчёт балок перекрытия из дерева, выбрать оптимальное сечение и расстояние между брусками.

  • Типы и виды деревянных перекрытий
    • Подвальное
    • Чердачное
    • Междуэтажное
  • Достоинства и недостатки
  • Использование досок и цельного бруса
  • Клееный брус
  • Самостоятельное изготовление клееного элемента
  • Порядок расчёта
  • Определение сечения и шага

Типы и виды деревянных перекрытий

По предназначению деревянные балки перекрытия разделяются на такие виды:

  • подвальное;
  • чердачное;
  • междуэтажное.

С каждым из подвидов следует ознакомиться более детально.

Подвальное

Конструкция должна обладать высокими показателями прочности, выдерживать значительные усилия, ведь балки будут служить основой для устройства пола. Если в проекте жилого дома предусмотрен подвал или гараж для автомобиля, то деревянные бруски заменяют металлическими несущими конструкциями. Это связано с быстрым разрушением дерева от воздействия высокой влажности. Альтернативным вариантом считается уменьшение расстояния между балками перекрытия и обработка деревянных элементов антисептиком.

Чердачное

Перекрытие устанавливается независимо или является продолжением кровельной стропильной системы. Лучшие технические характеристики у первого варианта. Устраивать независимое перекрытие более рационально, такая конструкция улучшает звукоизоляционные показатели всего дома, считается ремонтопригодной.

Междуэтажное

Конструкция балок перекрытия в каркасном доме имеет свои особенности. Одна сторона деревянного бруса используется в качестве опорных элементов для крепления потолка, вторая (верхняя часть) применяется в качестве лаг для монтажа напольного покрытия. Пространство между балками межэтажного перекрытия заполняют минеральной ватой или другим теплоизоляционным материалом, пароизоляционная мембрана применяется в обязательном порядке. В нижней части пирога закрепляют гипсокартонные листы, сверху застилают дощатый деревянный пол.

Достоинства и недостатки

У деревянных брусков, которые используются для устройства перекрытия, есть свои сильные и слабые стороны.

Главными достоинствами балок из досок считаются:

  • минимальный вес конструкционных элементов, что снижает нагрузку на несущие стены и фундамент здания;
  • красивый внешний вид;
  • возможность монтажа дощатого пола без дополнительной подготовки;
  • высокая скорость проведения монтажных работ без помощи подъёмных механизмов;
  • возможен ремонт перекрытия во время эксплуатации жилого здания.

Из минусов деревянных конструкционных элементов следует выделить:

  • необходимость в пропитке древесины антисептиками и антипиренами, такие растворы препятствуют гниению и возгоранию материала;
  • меньшие показатели прочности по сравнению с металлическими или железобетонными изделиями;
  • деформация и усадка конструкции в результате резких перепадов температуры или под воздействием высокой влажности.

Обратите внимание! Устройство деревянного перекрытия возможно на ограждающих конструкциях из газобетона, кирпича или на стенах из любого другого материала.

Использование досок и цельного бруса

В случае применения цельного деревянного бруса или досок для устройства перекрытия длину пролёта выбирают в пределах 4–6 м, что в два раза меньше от максимального расстояния при использовании строительных конструкций из клееного бруса. Детали из скреплённых досок часто изготавливаются прямо на строительном объекте.

По прочности конструкции превосходят цельные балки. Основным достоинством изделий считается возможность устройства составной детали из нескольких досок. Строители могут самостоятельно регулировать толщину балки путём скрепления необходимого количества элементов. Доски соединяют между собой при помощи резьбовых элементов. Под болты и гайки устанавливают резиновые или пластиковые шайбы. Элементы предотвращают воздействие коррозии на металлические закладные детали, защищают древесину от врезания гайки при затягивании.

Клееный брус

Для увеличения прочности или величины цельных балок их скрепляют между собой вручную во время монтажа перекрытий. Для этих же целей применяется изготовленный на предприятиях клееный брус. Он состоит из нескольких соединённых между собой брусков. Толщина отдельно взятого элемента регулируется количеством склеенных между собой изделий. Клееный брус получают на заводе методом прессования, его длина достигает 12 м.

Готовые изделия сохраняют характеристики цельных пиломатериалов, в них можно вбивать гвозди без потери прочности или резать на части необходимого размера. Единственным недостатком таких конструкций считается высокая стоимость. Необходимо всё тщательно просчитать перед установкой перекрытия первого этажа по деревянным балкам.

Обратите внимание! Клееный брус часто применяется в строительстве для монтажа арочного перекрытия.

Самостоятельное изготовление клееного элемента

Существует несколько вариантов самостоятельного изготовления клееного бруса:

  • соединение трёх элементов в одну конструкцию;
  • склеивание двух деталей в форме символа Z;
  • соединение ламелей с использованием специальных элементов, металлических вставок.

Самым практичным считается первый способ, он гораздо проще двух остальных. На начальной стадии работ отбирают доски для бруса и укладывают их на центральный элемент таким образом, чтобы годовые кольца древесины смотрели в противоположные стороны. На поверхности досок делают пометки чёрным маркером или простым карандашом, что будет указывать на последовательность их укладки.

Центральный элемент зачищают с обеих сторон наждачной бумагой, что позволит создать шероховатую поверхность, улучшить адгезию клея. Боковые доски обрабатывают только в месте прилегания к основному брусу. На следующем этапе работ обезжиривают поверхности растворителем, наносят антисептик и антипирены. Эти жидкости и защитные составы наносятся поочерёдно: сначала растворитель, затем другие пропитки после высыхания основного состава. Обрабатывают не только боковые стороны пиломатериала, но и торцы.

Теперь необходимо нанести тонкий слой клея (1–2 мм) на зачищенные и предварительно обработанные поверхности. Верхнюю и нижнюю доски укладывают на центральный брус таким образом, чтобы они находились в одной плоскости. Для скрепления элементов используются струбцины, которые устанавливают на балке через каждые 40–50 см. Время твердения клея указывается производителем (обычно не превышает 2 дней).

Порядок расчёта

Определить шаг балок деревянного перекрытия, их размеры и количество помогает предварительный расчёт. Перед проведением таких операций необходимо:

  • провести замеры пролёта между несущими стенами жилого здания;
  • рассчитать нагрузку, которую будет испытывать перекрытие после монтажа;
  • провести расчёт сечения и шага балок по специальным таблицам.

Длина балок основания для устройства крыши состоит из размера пролёта и необходимой величины запаса в пределах 10–15 см для устройства надёжного перекрытия при опоре на стену. Длина пролёта – расстояние между внутренними частями противоположных стен в жилом доме или любой другой постройке. Самым популярным вариантом в частном строительстве считается расстояние от 2,5 до 4 м. При величине пролёта больше 6 м для монтажа перекрытия используются деревянные фермы.

Важно! Нагрузка на деревянную балку включает в себя усилия от вышерасположенных конструкций, внутреннего наполнения перекрытия, а также временных элементов (людей, бытовой техники и мебели).

Точные расчёты может выполнить только специализирующаяся на этом строительная организация. При самостоятельных вычислениях отталкиваются от следующих значений:

  • общая нормативная нагрузка на квадратный метр перекрытия при использовании утеплителя (минеральной ваты) составляет 130 кг/м2;
  • при использовании толстых досок и тяжёлого теплоизоляционного материала нормативная нагрузка увеличивается до 150 кг/м2, общая с учётом коэффициента безопасности 1,3 – до 245 кг/м2;
  • в мансардном помещении на перекрытие действуют временные нагрузки от установки мебели или перемещения людей – общая нагрузка составит 350 кг/м2;
  • общая нагрузка для междуэтажных пролётов не менее 400 кг/м2.

Все указанные величины считаются базовым значением для дальнейших расчётов.

Определение сечения и шага

После подбора нагрузок и определения длины балок приступают к расчёту шага их укладки для устройства опалубки будущего перекрытия, а также определяют величину их сечения.

Все работы проводятся по таким правилам:

  • соотношение ширины и высоты несущих элементов перекрытия находится на уровне 1:1,4 (ширина балки колеблется в пределах 4–20 см, а высота изделий зависит от толщины теплоизоляционного материала, находится в диапазоне 10–30 см);
  • на шаг установки балок влияют расчётные нагрузки и размеры утеплителя, фанеры или любого другого материала для подшивки;
  • между соседними балками оставляют свободное пространство от 30 до 120 см.

Для точного определения сечения бруса деревянного перекрытия существуют специальные таблицы. Во время проведения вычислений необходимо обращать внимание на максимальную величину прогиба, для чердачных брусков перекрытия не более 1/200 для междуэтажных элементов – 1/350.

Деревянные балки перекрытия: размеры и расчет

Для того, чтобы соорудить надежное деревянное перекрытие, необходимо правильно подобрать размеры балок, а для этого необходимо сделать их расчет. Деревянные балки перекрытия имеют следующие основные размеры: длину и сечение.

Их длина определяется шириной пролета, который требуется перекрыть, а сечение зависит как от нагрузки, которая будет на них действовать, от длины пролета и шага установки, то есть расстояния между ними.

В данной статье мы рассмотрим, как самостоятельно сделать такой расчет и правильно подобрать размеры балок.

Расчет балок деревянного перекрытия

Для того, чтобы определить какое количество деревянных балок и каких размеров потребуется для устройства перекрытия необходимо:

  • замерить пролет, который они будут перекрывать;
  • определиться со способами их закрепления на стенах (на какую глубину они будут заходить в стены);
  • сделать расчет нагрузки, которая будет на них действовать при эксплуатации;
  • с помощью таблиц или программы-калькулятора подобрать подходящие шаг и сечение.

Теперь рассмотрим, как это можно сделать.

Длина деревянных балок перекрытия

Необходимая длина балок перекрытия определяется размерами того пролета, который они будут перекрывать и запасом необходимым для заделывания их в стены. Длину пролета несложно замерить с помощью рулетки, а глубина заделывания в стены, во многом, зависит от их материала.

В домах со стенами из кирпича или блоков балки обычно заделываются в «гнезда» на глубину не менее 100 мм (доска) или 150 мм (брус). В деревянных домах их, как правило, укладываютс в специальные зарубки на глубину не меньше чем 70 мм.

При использовании специального металлического крепления (хомутов, уголков, кронштейнов) длина балок будет равна пролету — расстоянию между противоположными стенами, на которых они крепятся.

Иногда, при монтаже стропильных ног крыши непосредственно на деревянные балки, их выпускают наружу, за пределы стен на 30-50 см, формируя, таким образом, свес крыши.

Оптимальный пролет, которые могут перекрывать деревянные балки 2,5-4 м.

Максимальная длина балки из обрезной доски или бруса, то есть пролет, который она может перекрывать — 6 м. При большей длине пролета (6-12 м) необходимо использовать современные деревянные балки из клееного бруса или двутавровые, а также можно опирать их на промежуточные опоры (стены, колонны). Кроме этого для перекрытия пролетов, длиной более 6 м, вместо балок можно использовать деревянные фермы.

Определение нагрузки, действующей на перекрытие

Нагрузка, действующая на перекрытие по деревянным балкам состоит из нагрузки от собственного веса элементов перекрытия (балок, межбалочного заполнения, зашивки) и постоянной или временной эксплуатационной нагрузки (мебели, различных бытовых устройств, материалов, вес людей). Она, как правило, зависит от вида перекрытия и условий его эксплуатации.

Точный расчет таких нагрузок довольно громоздкий и выполняется специалистами при проектировании перекрытия, но при желании выполнить его самостоятельно, можно использовать упрощенный его вариант, приведенный ниже.

Для чердачного деревянного перекрытия, которое не используется для складирования вещей или материалов, с легкими утеплителем (минеральная вата или др.) и подшивкой постоянная нагрузка (от собственного веса — Рсобств.) обычно принимается в пределах 50 кг/м2.

Эксплуатационная нагрузка (Рэкспл.)для такого перекрытия (согласно СНиП 2.01.07-85) составит:

70х1,3 = 90 кг/м 2 , где 70 – нормативное значение нагрузки для такого вида чердака, кг/м2, 1,3 – коэффициент запаса.

Общая расчетная нагрузка, которая будет действовать на данное чердачное перекрытие составит:

Робщ.=Рсобств.+Рэкспл. = 50+90=130 кгм 2 . Округляя в большую сторону принимаем 150 кг/м 2 .

В случае, если в конструкции чердачного помещения будет использоваться более тяжелый утеплитель, материал для межбалочного заполнения или подшивка, а также если предполагается его использовать для хранения вещей или материалов, то есть оно будет интенсивно эксплуатироваться, то нормативное значение нагрузки следует увеличить до 150 кг/м2. В этом случае, общая нагрузка на перекрытие составит:

50+150х1,3 = 245 кг/м 2 , округляем до 250 кг/м 2 .

При использовании чердачного пространства для устройства мансарды, необходимо учесть вес полов, перегородок, мебели. В этом случае общую расчетную нагрузку необходимо увеличить до 300-350 кг/м 2 .

В связи с тем, что междуэтажное деревянное перекрытие, как правило, включает в свою конструкцию полы, а временная эксплуатационная нагрузка включает в себя вес большого количества предметов быта и максимальное присутствие людей, то оно должно быть рассчитано на общую нагрузку 350 — 400 кг/м 2 .

Сечение и шаг балок деревянного перекрытия

Зная необходимую длину балок деревянного перекрытия (L) и определив общую расчетную нагрузку можно определить необходимое их сечение (или диаметр) и шаг укладки, которые связаны между собой. Считается, что лучшим является прямоугольное сечение балки деревянного перекрытия, с соотношением высоты (h) и ширины (s) как 1,4:1. Ширина балок, при этом, может быть в пределах 40-200 мм, а высота 100-300 мм. Высоту балок часто выбирают такой, чтобы она соответствовала необходимой толщине утеплителя. При использовании в качестве балок бревен их диаметр может быть в пределах 11-30 см.

В зависимости от вида и сечения используемого материала, шаг балок деревянного перекрытия может быть от 30 см до 1,2 м, но чаще всего он выбирается в пределах 0,6-1,0 м.

Иногда его выбирают таким, чтобы он соответствовал размеру плит утеплителя, укладываемых в межбалочное пространство, или листов подшивки потолка. Кроме этого, в каркасных зданиях, желательно, чтобы шаг укладки балок соответствовал шагу стоек каркаса — в этом случае будет обеспечена наибольшая жесткость и надежность конструкции.

Сделать расчет или проверку уже выбранных размеров деревянных балок перекрытия можно по справочным таблицам (некоторые приведены ниже) или используя онлайн калькулятор «расчет деревянных балок перекрытия», который легко найти в интернете, «забив» соответствующий запрос в поисковике. При этом необходимо учесть, что относительный их прогиб для чердачных перекрытий не должен быть более 1/250, а для междуэтажных – 1/350.

Таблица 1

Рекомендуемое сечение балок из бруса (s x h), в зависимости от шага их укладки и перекрываемого пролета, при общей расчетной нагрузке 350-400 кг/м 2 (междуэтажные перекрытия), мм:

Шаг,м Пролет,м 2,0 3,0 4,0 5,0 6,0
0,6
1,0

Таблица 2

Рекомендуемое сечение балок перекрытия из досок и бруса при шаге 1 м, перекрываемом пролете 3-6,0 м и общей нагрузке от 150 до 300 кг/м 2 (чердачное или междуэтажное перекрытие), мм:

Нагрузка, кг/м 2 \ Пролет, м 3,0 4,0 5,0 6,0
150
200
250
300

Таблица 3

Рекомендуемый минимальный диаметр деревянных балок перекрытия из бревен (круглого сечения) при шаге 0,6-1 м, пролете 2-6 м и нагрузке 400 кг/м 2 , мм:

Шаг,м/Пролет,м 2 3 4 5 6
0,6 110 140 170 200 230
1,0 130 170 210 240 270

Таблица 4

Рекомендуемый шаг балок из досок сечением 50х160-200 мм для пролета 3-6 м

Подбирая сечение таким упрощенным способом, лучше подстраховаться и выбрать его с запасом или округлять значения в большую сторону.

Расчет деревянных балок междуэтажного перекрытия видео:

Перекрытия по деревянным балкам в газобетонном доме: виды бруса, расчет и монтаж

Газобетонные блоки по праву считаются самым инновационным материалом для строительства коттеджей, дач и домов. Сами блоки весят не много по сравнению с кирпичом, имеют хорошую геометрию, кладутся на клей для ячеистых блоков, ввиду чего возведение несущих конструкций не занимает большого количества времени.

  1. Преимущества и недостатки по сравнению с плитами перекрытия
  2. Виды балок, преимущества и недостатки каждого вида
    1. Из цельного бруса
    2. Из клееного бруса
    3. Деревянные двутавровые балки
  3. Расчет необходимого сечения в зависимости от длины пролета и нагрузок, шага укладки
  4. Типы перекрытий
  5. Монтажные работы
  6. Послемонтажная отделка

Но есть у газобетона и минус — из-за своей невысокой прочности при оказывании на него давления от перекрытий стены могут потрескаться. По этой причине при строительстве перекрытий в таких домах необходим армопояс. Далее речь пойдёт про деревянные перекрытия в доме из газобетона.

Преимущества и недостатки по сравнению с плитами перекрытия

Деревянные балки могут похвастаться своей легкостью и простотой в установке. Бытует ошибочное мнение, что под легкие перекрытия из дерева не нужен армирующий слой. Это в корне не верно.

В случае с деревянными перекрытиями его возведение распределит нагрузку от балок по всему периметру стен и предотвратит растрескивание газобетона от точечных нагрузок.

Плюсами деревянных балок являются:

  1. Экологичность, так как дерево — это возобновляемый натуральный материал.
  2. Небольшая масса.
  3. Низкая теплопроводность по сравнению с бетонными конструкциями.
  4. Невысокая цена по сравнению с другими видами перекрытий.
  5. Большой ассортимент в выборе.
  6. Простота установки балок.

Отрицательные стороны у древесины тоже имеются:

  1. Недолговечность. Рано или поздно даже самые хорошие перекрытия могут начать гнить.
  2. Малопрочность — дерево не сможет выдержать столько веса, сколько смогло бы перекрытие из бетона.
  3. Горючесть (натуральные материалы легко воспламеняются).

Теперь рассмотрим бетонные перекрытия и их недостатки:

  1. Первым и наиболее существенные минусом является дороговизна перекрытия из бетона. Мало того, что сами перекрытия стоят недешево, для их установки и перевозки потребуется и специальная техника (кран). Так что и за установку придется выложить определенную денежную сумму. У деревянных перекрытий этот минус отсутствует — установку можно произвести самостоятельно. Если балки небольшие, то достаточно будет и двух-трех человек. Чем они тяжелее и массивнее, тем большее количество людей придется задействовать.
  2. Высокий вес. Мы уже говорили, что для монтажа потребуется специальная техника. А ещё потребуется более дорогой фундамент.

Как видите, все недостатки связаны лишь с ценой. Чтобы принять окончательное решение, ознакомьтесь со статьей про плиты перекрытия в газобетонном доме.

Виды балок, преимущества и недостатки каждого вида

Для строительства перекрытий между этажами здания обычно использую всего три вида балок из дерева:

  1. Цельные.
  2. Клееные.
  3. Двутавровые.

Разберемся, какие из них наиболее подходят конкретно для каждой конструкции, выделим недостатки и преимущества каждого вида.

Из цельного бруса

Балки из цельного бруса отличаются своей прочностью, однако уступают по максимально возможной длине. Для того, чтобы балка не прогнулась со временем, рекомендуется не устанавливать ее длиной более 5 метров. То есть перекрытия из бруса подходят только для небольших домов.

Из существенных минусов можно выделить то, что без должной обработки перекрытия со временем могут начать гнить и покрываться плесенью. Не стоит исключать и риск возникновения пожара.

Из клееного бруса

У балок из клееного бруса имеется одно неоспоримое преимущество — их длина без прогиба может достигать 12 метров.

У клееных балок выделяют такие преимущества:

  1. Особая прочность.
  2. Способность покрывать пролеты до 12 метров.
  3. Небольшая масса.
  4. Более долгий срок службы.
  5. Не деформируются с течением времени.
  6. Относительно пожаробезопасны по сравнению с обычным брусом.

Однако, стоит такой материал гораздо дороже.

Деревянные двутавровые балки

Двутавровые балки считают одними из самых прочных и надежных благодаря форме профиля, ведь состоят они из нескольких слоев, каждый из которых защищен различными пропитками.

К плюсам двутавров можно отнести:

  1. Высокую прочность, жесткость благодаря своей форме.
  2. Отсутствие прогибов.
  3. Бесшумность в эксплуатации — конструкции не скрипят при оказывании на них давления в отличие от остальных видов перекрытий.
  4. Материал не трескается, не рассыхается с течением времени.
  5. Легкость в монтаже.

Расчет необходимого сечения в зависимости от длины пролета и нагрузок, шага укладки

Количество балок, их размеры, шаг установки зависят непосредственно от площади помещения и предполагаемых нагрузок. Большинство экспертов считают, что оптимальной нагрузкой на перекрытия является 0,4 тонны на один квадратный метр площади (‬400‭ ‬кг/м 2 ). В эту нагрузку включают вес самой балки, массу чернового и финишного покрытия пола сверху и потолка снизу, утепления, коммуникаций, а также мебель и людей.

Сечение зависит и от того, из какой древесины делаются перекрытия. Сейчас приведем средние рекомендуемые значения при шаге укладки в 60 см:

  • Если пролет составляет 2 метра, то минимальное сечение должно быть 7,5 на 10 см.
  • При длине пролета в 2 с половиной метра балка должна иметь размеры 7,5 на 15 см.
  • Если пролет трехметровый, то принято использовать балки 7,5 на 20 см.
  • При длине балки в 4 и 4,5 м принято использовать их с сечением 10 на 20 см.
  • Для постройки пятиметрового перекрытия используются перекладины с сечением 125 на 200 мм.
  • Шестиметровое перекрытие делается из балок размером 15 на 20 см.

Приведем таблицу сечений деревянных балок перекрытия в зависимости от пролёта и шага установки, при нагрузке 400 кг/м2:

пролёт (м)/
шаг установки (м)

2,0

2,5

3,0

4,0

4,5

5,0

6,0

Если не планируется нагружать перекрытия (в случае нежилого чердака для хранения легких вещей), то допустимы меньшие значения нагрузок от 150 до 350 кг/м 2 . Вот значения для шага установки 60 см:

В сети можно найти найти онлайн-калькуляторы для расчета несущей способности деревянных балок. Приведу ссылку на один из них: http://vladirom.narod.ru/stoves/beamcalc.html

Также, например, можно одну балку сечением 100х200 заменить двумя досками 50х200, сшитыми между собой болтами или гвоздями через каждый метр. Делают это по разным причинам:

  • нет в продаже балок с требуемым сечением;
  • доски с меньшим сечением весят легче, поэтому их можно поднять на верх в одиночку, и уже там скрепить.

Рекомендуется сшивать доски так, чтобы волокна древесины были разнонаправлены. Так повышается прочность конструкции.

Типы перекрытий

Сейчас в основном используют лишь три типа перекрытий:

  1. Балочное — состоит из балок.
  2. Ребристое — балки, положенные ребром.
  3. Балочно-ребристое.

Первый вариант — стандартный, именно для него и были описаны размеры сечения. Ребристые и балочно-ребристые перекрытия в настоящем практически не используют из-за увеличенных сроков работ и сложности конструкции, поэтому останавливать внимание на них мы не будем.

Монтажные работы

Главный этап — это, конечно же, монтаж балок. Он подразумевает грамотную подготовку еще на стадии строительства первого этажа.

Сначала дерево следует предварительно обработать противопожарным составом, а также жидкостью от гниения (это нужно сделать со всей перекладиной). Сделать это нужно сразу после покупки. Если материал будет лежать некоторое время до укладки, его нужно переложить: ряд балок, затем 3-4 бруска поперек, затем следующий ряд. Так доска будет вентилироваться и просохнет. Это исключит появление плесени.

Часть балки, заделываемую в стену, следует также покрыть:

  1. Битумом или праймером.
  2. Рубероидом, толью или пергамином.
  3. Жидким гидроизолом, состоящим из битума.
  4. Линокромом.

Это делается в связи с тем, что дерево при соприкосновении с бетоном и блоками может впитывать влагу и со временем начать загнивать.

Балку необходимо заделать в несущую стену минимум на 12 см. Торцы обрезаются под углом 70 градусов в целях обеспечения удаления влаги.

Крепление балок к армопоясу в домах из газосиликата осуществляется анкерными болтами.

Для утепления со стороны улицы перед балкой можно положить утеплитель. Как правило, внешние торцы балок с наружной стороны утепляются пенополистиролом.

Заполнение пустот между уложенными балками делают газоблоками. Между газосиликатом и брусом оставляют зазоры 2–3 см. Их плотно забивают минеральной ватой, предотвращая таким образом образование конденсата и отсыревание балок.

Не забудьте продумать размещение лестницы на второй этаж, так как проём нужно предусмотреть сразу:

Ну вот и все, перекрытия готовы. Теперь можно приступать к последующей отделке.

Послемонтажная отделка

По завершении строительства перекрытия рекомендуется подождать, прежде чем начинать производить чистовые работы, чтобы балки дали усадку. Перекрытия рекомендуется «скрыть» за чистовой отделкой до наступления холодов, чтобы они не подвергались воздействию влажных погодных факторов.

Также необходимо сделать крышу. Если до зимы это совершить никак не получается, то всю конструкцию следует накрыть пленкой или тентовым материалом, в том числе и окна, чтобы влага не поступала в здание. Но небольшие сквозные “просветы” оставить все-таки рекомендуют, чтобы внутри помещения был оптимальный уровень влажности.

Теперь непосредственно к послемонтажной отделке. Сначала делают черновой потолок снизу перекрытия. Сделать его можно и из фанеры, если в дальнейшем предусмотрено возведение, к примеру, подвесного потолка.

После монтажа потолка уже сверху кладут утеплитель и пароизоляцию (при необходимости). Например, если верхний и нижний этажи будут постоянно отапливаться, то делать утепление необязательно. Но нужно отметить, что утепление работает и как шумоизоляция. Если же второй этаж будет чердаком, то утеплять точно нужно — иначе тепло будет уходить.

После прокладки утеплителя можно класть черновой пол (он поможет в дальнейшем возведении здания, так как не придется устанавливать леса).

Чистовую отделку необходимо производить уже после того, как в доме появятся окна и он даст усадку.

Деревянные межэтажные перекрытия — одно из самых оптимальных решений. Ведь деревянные балки прочные, легкие и при этом дешевые. Они просты в монтаже и не оказывают излишнего давления на стены. Главное, правильно произвести расчет и обязательно обработать деревянную конструкцию.

Для повышения прочности конструкции можно вместо дерева использовать металлические двутавровые балки. В этом случае понадобится кран для монтажа. И стоит металл дороже дерева. И если вы готовы на такие траты, то не проще ли тогда остановить свой выбор на пустотных плитах перекрытия? Так как главное преимущество перекрытия по деревянным балкам в газобетонном доме — экономия средств.

голоса

Рейтинг статьи

Какие перекрытия в доме?


Перекрытия в доме предназначены для разделения этажей и обеспечения прочности и устойчивости конструкции здания. В зависимости от материала, из которого они выполнены, перекрытия могут иметь различные характеристики и свойства.

Вот некоторые из наиболее распространенных типов перекрытий в доме:

  1. Деревянные перекрытия – обычно состоят из бревен или досок, которые укладываются на балки или стропила. Деревянные перекрытия легкие и просты в установке, но они имеют недостаточную прочность и шумоизоляцию.

  2. Железобетонные перекрытия – это жесткие плиты, которые состоят из железобетонного армирования и бетонной стяжки. Железобетонные перекрытия прочные и стойкие, но тяжелые и дорогие в установке.

  3. Кирпичные перекрытия – состоят из кирпичных сводов, которые укладываются на кирпичные стены. Кирпичные перекрытия прочные, но тяжелые и дорогие в установке.

  4. Металлические перекрытия – состоят из металлических листов, которые укладываются на металлические балки или стропила. Металлические перекрытия легкие и прочные, но имеют низкую шумоизоляцию.

  5. Перекрытия из пенобетона – это плиты, которые состоят из пенобетонного блока с армированием из стальной сетки. Пенобетонные перекрытия легкие и прочные, но имеют низкую шумоизоляцию.

Выбор типа перекрытия зависит от многих факторов, включая желаемый уровень шумоизоляции, прочности, стоимости и времени установки.

Видео. Как НАРАСТИТЬ ЛАГИ ПЕРЕКРЫТИЯ с 6 м до 8 м

Добавить комментарий

2024 © RiStroy Дизайн. Строительство. Ремонт. Дача
