Техники Удлинения Балок Перекрытия для Объединения

Как все устроено

Древесина хвойных пород остается наиболее популярным выбором для создания междуэтажных и чердачных перекрытий в частных домах. Очевидная причина заключается в их более низкой стоимости по сравнению с монолитным железобетоном или готовыми плитами.

Кроме того: перекрытие по деревянным балкам, в отличие от плитного, может быть смонтировано без услуг погрузочной техники, что тоже обеспечивает существенную экономию. От монолитного оно выгодно отличается тем, что не требует сооружения опалубки.

1. Обеспечить их достаточную несущую способность при расчетных долговременных нагрузках;
2. Выполнить эффективную межэтажную шумоизоляцию;
3. Если речь идет о перекрытии над неотапливаемым подвалом или под неэксплуатируемым чердаком — организовать достаточно эффективную теплоизоляцию, соответствующую требованиям климатической зоны, в которой вы проживаете.

Первая задача решается подбором оптимальных сечения и шага балок. Максимальная длина деревянной балки перекрытия обычно ограничена 6 метрами — длиной поставляемого производителями бруса камерной сушки; при большем пролете сооружаются промежуточные несущие стены или опорные колонны.

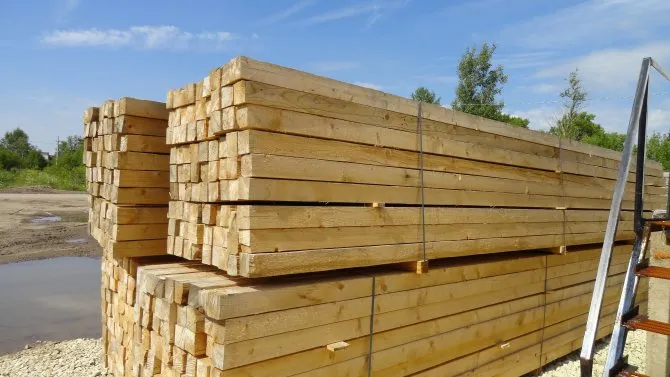

Длина бруса ограничена размерами камер сушки.

Для решения второй и третьей задач межбалочное пространство заполняется утеплителем — стекло- или минеральной ватой, пенополистиролом, эковатой и прочими материалами. Их выбор — тема для отдельного исследования; на нем мы не станем заострять свое внимание.

Типичная конструкция утепленного перекрытия такова:

• На боковые поверхности балок в их нижней части набиваются черепные бруски сечением от 40х40 мм .

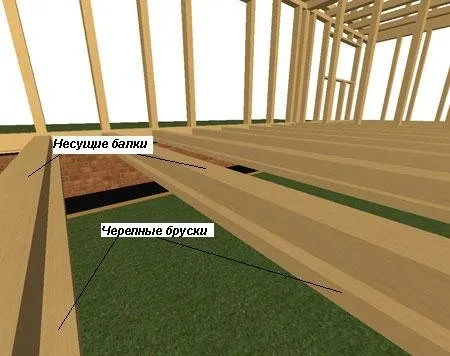

Крепление черепных брусков.

• По ним без крепления укладываются доски толщиной от 25 мм.
• По настилу расстилается пароизоляционная пленка . Она перекрывает и доски настила, и балки.

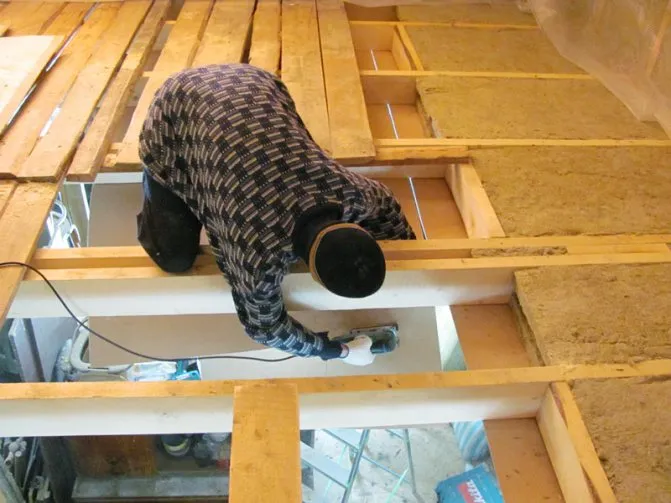

• Между балками укладывается утеплитель .
• Сверху он застилается гидроизоляцией (чаще всего в этой роли выступает обычный полиэтилен с проклеенными швами между полотнами).
• По гидроизоляции настилается черновой пол — непосредственно по балкам (при достаточной толщине половой доски) или по перпендикулярным им лагам. В первом случае между балками и настилом набивается контробрешетка — рейка толщиной 20 мм, оставляющая под настилом просвет для вентиляции.

Структура утепленного перекрытия.

Как исправить ситуацию

Чтобы выполнить усиление балок перекрытий, можно пойти двумя путями:

1. повышение несущей способности; 2. уменьшение нагрузки.

Первый вариант самый распространенный, поскольку снижение нагрузки означает переоборудование помещения под другое назначение, что сделать сложно и не всегда возможно. Чтобы воспользоваться вторым, нужно рассмотреть несколько вариантов усиления балки.

К таким способам относятся:

1. Наращивание сечения. Важно отметить, что есть смысл делать накладки сверху или снизу. Дополнительная ширина не даст такого эффекта. Это можно объяснить формулами, по которым рассчитываются балки. Для наращивания используют деревянные доски, которые закрепляют на балки.

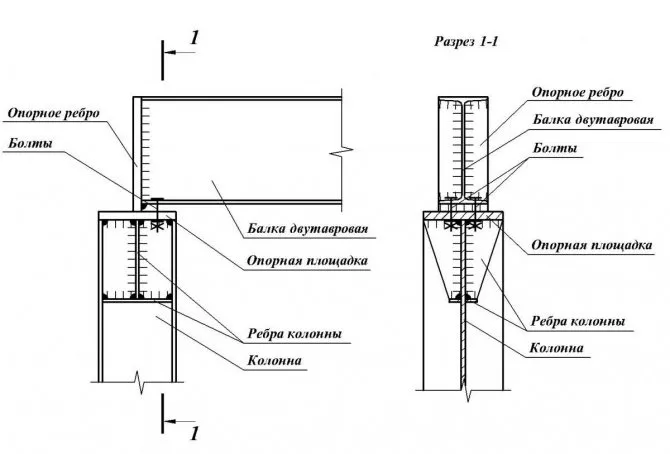

2. Установка промежуточных опор. Чаще всего здесь не рассматривается усиление стойками, поскольку их опирание будет происходить на нижележащее перекрытие. Можно использовать подкосы, но только при условии гармоничного вписания их в интерьер.

3. Металлические обоймы. Металл крепят с двух сторон. Для небольших повреждений можно применять полосовую сталь. Для серьезных деформаций лучше выбрать швеллер. Важно предусмотреть гидроизоляцию между металлом и деревом в обязательном порядке.

4. Прикрепление накладок из углепластика. Такой композитный материал – не распространенное решение, но стоит его рассмотреть. Крепление осуществляется на клей, элементы достаточно легкие для выполнения работ своими руками.

Усиление стоит выполнять только после выбора среди предложенных вариантов наиболее оптимального для каждого случая в отдельности.

Усиление деревянными или металлическими протезами

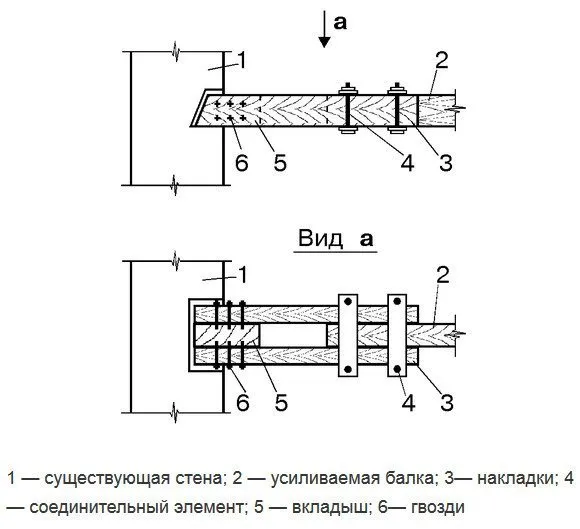

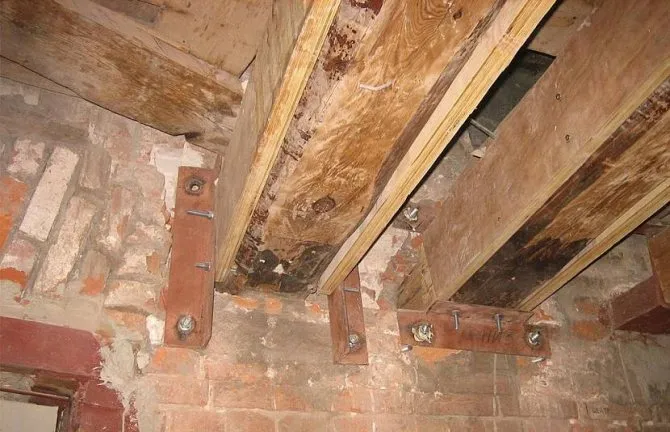

Усиление концов балки деревянными протезами

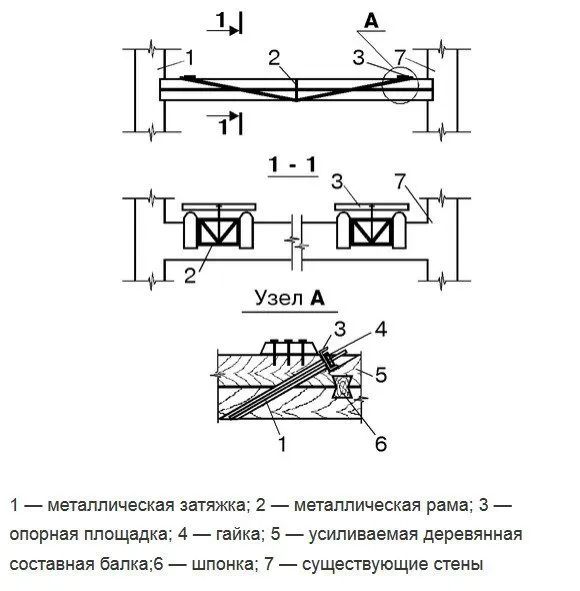

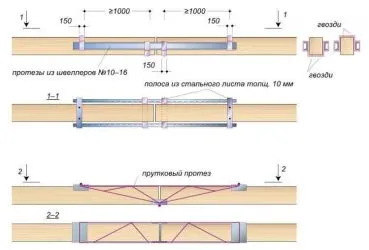

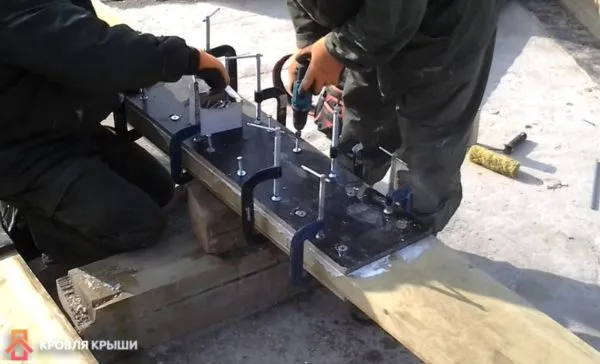

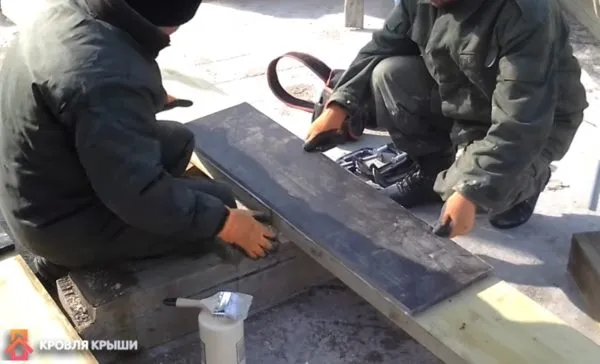

Усиление металлическими протезами

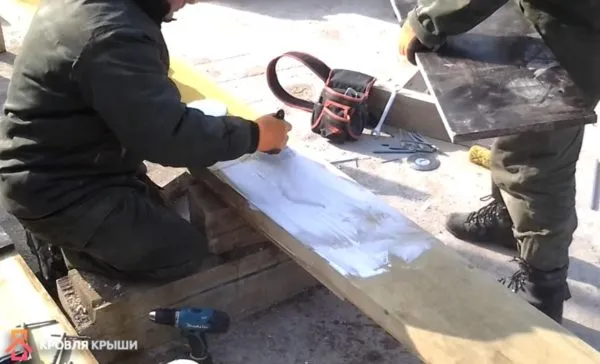

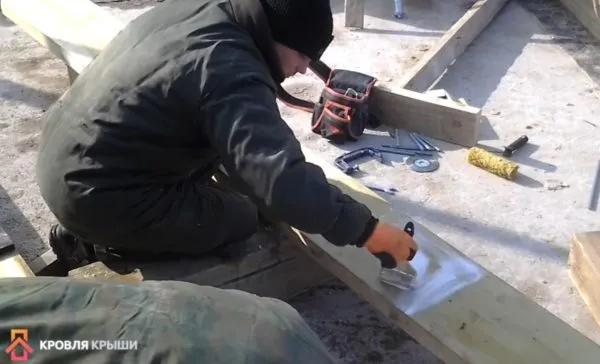

Усиление углепластиком (углеволокном)

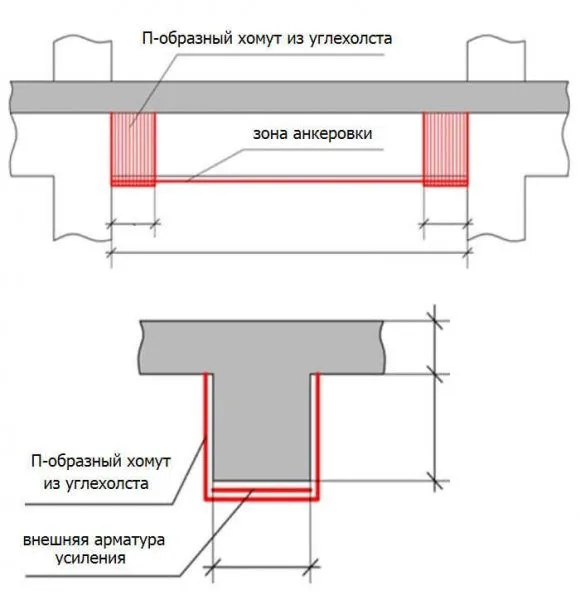

Схема расположения листов углепластика

Увеличить несущую способность балок межэтажных перекрытий можно двумя путями: усилив или разгрузив их.

Усиление балок

Способов, как усилить балки перекрытия второго этажа, несколько.

• Увеличение сечения деревянными накладками.

Наиболее эффективным решением станет наращивание сечения балок по нижней горизонтальной плоскости с обязательным условием создания опоры для накладок. Для этого нужно либо углубить опорные гнезда в несущих стенах, либо использовать специальные стальные крепления или уголки. Доски расчетной толщины прибиваются к нижней грани бруса по всей его длине.

При незначительном прогибе возможно наращивание сечения путем установки на балку боковых накладок толщиной 50 мм. Перед этим под точку её максимального прогиба устанавливают подпорку и поднимают её домкратом до выравнивания бруса. Затем фиксируют его в этом положении, установив с обеих сторон доски и стянув их шпильками.

Расчет несущей способности

Как рассчитать деревянные балки перекрытий при известных пролете и шаге?

Общая информация

Максимальный пролет нами уже упоминался: он ограничен длиной поставляемого бруса. Однако оптимальным значением пролета для деревянных несущих конструкций считаются 2,5 — 4 метра. Среди прочего, меньший пролет позволяет обойтись брусом меньшего сечения, что удешевляет конструкцию перекрытия.

Оптимально использование в качестве балок бруса с прямоугольной формой сечения. Его высота должна относиться к ширине как 1,4:1. В этом случае мы получаем максимальную несущую способность при опять-таки минимальных расходах.

Однако: реальные сечения деревянного бруса заставляют несколько отклоняться от оптимальной пропорции размеров.

Балка должна опираться на стену как минимум 12 сантиметрами свой длины от края.

Опирающийся на стену край гидроизолируется со всех сторон, кроме торца. При заделке торца непроницаемым для влаги материалом торцы рано или поздно загниют из-за отсутствия естественной сушки.

Концы балок обернуты рубероидом. Он предотвратит увлажнение древесины при контакте с материалом стен.

При расчете межэтажных перекрытий обычно используют расчетное значение полной нагрузки (собственный вес перекрытия и эксплуатационная нагрузка) в 400 кгс/м2. Однако для неэксплуатируемых чердаков это значение может быть уменьшено.

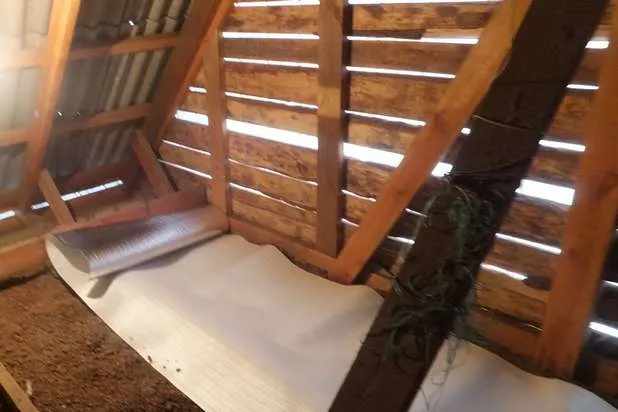

Холодный чердак нетребователен к прочности перекрытия.

Таблицы сечений

Начнем с подбора сечения прямоугольного бруса для нагрузки 400 кгс/м2 при разных значениях пролета и шага между балками.

При сооружении чердачного перекрытия под неэксплуатируемым чердаком расчетная нагрузка может лежать в пределах 150 — 350 кгс/м2. При шаге между балками в один метр их сечения в сантиметрах должны быть следующими:

Еще одна таблица содержит минимальные диаметры круглых балок (оцилиндрованного бревна) при нагрузке 400 кгс/м2 и шаге 1 метр.

Как нарастить балку перекрытия в длину

В этой статье нам предстоит выяснить, как выполняется расчет деревянных балок перекрытия. Кроме того, мы познакомимся с общими принципами сооружения утепленных перекрытий и узнаем, каким образом рассчитывается их утепление.

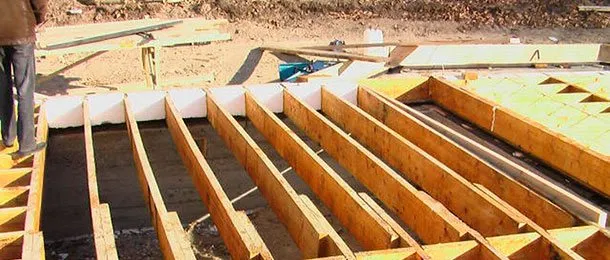

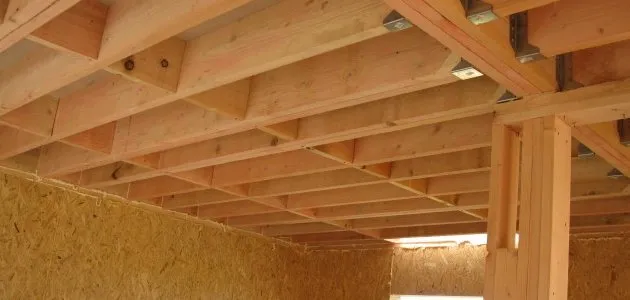

Деревянное перекрытие — типичное решение для частного дома.

Рубрики Перекрытия

Сращивание и усиление

Как нарастить деревянную балку перекрытия, если приобретенный вами брус имеет длину меньше необходимого пролета?

Первое и основное: при любом способе сращивания полученная балка будет иметь намного меньшую прочность, чем цельнодеревянная. Идеальным решением будет строительство дополнительной несущей стены с уменьшением пролета. Как вариант — под места сращивания устанавливаются подпорные колонны.

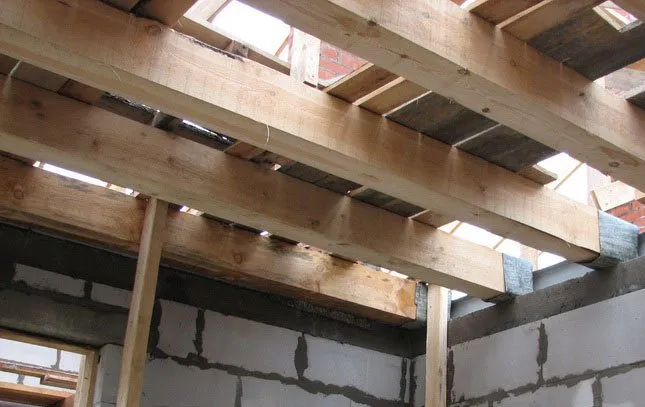

Подпорная колонна в середине пролета резко уменьшает нагрузку на изгиб.

Как удлинить деревянную балку перекрытия, если нагрузка на нее незначительна (например, наверху находится неэксплуатируемый чердак)?

Наиболее надежный способ — соединение двух брусьев без уменьшения толщины каждого из них. Элементы просто соединяются стальными шпильками с широкими шайбами внахлест; дополнительно усилить соединение можно, проклеив его казеиновым, альбуминовым клеем или обычным ПВА.

Важно: места сращивания при о тсутствии подпорных стен или колонн располагаются вразбежку, со смещением от балки к балке. В этом случае несущая способность перекрытия будет максимальной.

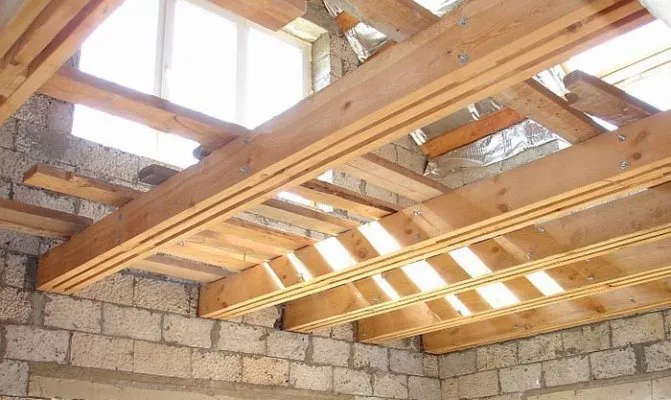

Еще одно неплохое решение — сооружение сборных балок из трех широких досок небольшой толщины (25 — 50 мм). И в этом случае соединения досок встык внутри каждой балки и между смежными балками располагаются вразбежку; доски проклеиваются по длине и дополнительно стягиваются шпильками.

Сборные балки из трех тонких досок.

Как усилить деревянные балки перекрытия при возросших требованиях к их несущей способности (например, при превращении холодного чердака в мансарду)?

Способов не так уж много:

1. Возведение подпорных колонн или стен с уменьшением пролета;
2. Подшивка к каждой балке дополнительной доски или бруса по всей длине, от стены до стены.

В последнем случае полезно знать одну тонкость:

• Подшивка бруса того же сечения сбоку увеличивает несущую способность балки вдвое.
• Увеличение высоты балки в 2 раза (подшивка такого же бруса снизу или сверху) увеличит несущую способность уже вчетверо.

Что собой представляет удлинение?

К методу сращивания балок строители прибегают в том случае, когда для прокладки перекрытий не хватает длины досок или бруса, который был выбран для этих целей. Поскольку работы по началу строительства стропильной системы начинаются после возведения коробки, в конце остается много фрагментов пиломатериалов, и их также можно применять в строительстве.

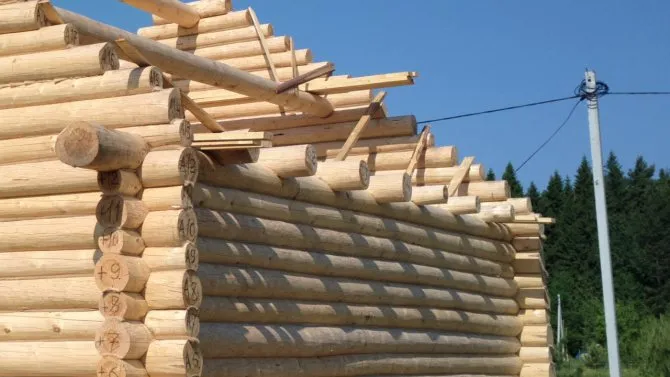

Балки сращивают также при строительстве дома из бруса или бревен на любом этапе, будь то стены, нижний венец или стропильные ноги. То есть, технология наращивания подходит для любых элементов дома, имеющих достаточно большое сечение, на которые не происходит большая нагрузка сверху, способная согнуть пиломатериал в дугу.

В каких ситуациях применяют?

Бывают ситуации, когда в расчетах происходят изменения, ширину колодца увеличивают, а материал уже закупили, и он перестает соответствовать требуемой длине. В данном случае нет нужды приобретать другие пиломатериалы, тратить большие средства. Можно прибегнуть к технологии сращивания двух бревен, за счет чего будет достигнута необходимая длина бруса или бревна.

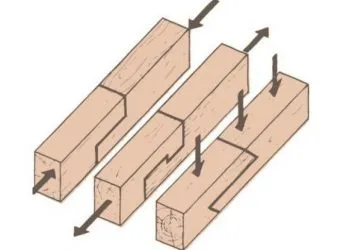

Соединение древесины происходит 3 способами:

• по длине;
• по ширине;
• под углом.

Два последних способа применяют для утолщения бруса, а первый, по длине, для наращивания длины. Стандартные размеры, выпускаемого на рынке бруса редко превышают 6 м. В то время как необходимая длина балки может быть и 10 м. В таком случае удлинение за счет второго бруса с таким же сечением будет правильным решением.

Когда это невозможно?

Каким бы крепким не был замок на стыке 2-х брусков, это место все равно останется самым уязвимым на всем погонном метре. Поскольку нарушается монолитность дерева, в данном месте, оно может высыхать, деформироваться. Плюс, нужно учитывать дополнительный вес, который будет оказываться с чердака или второго этажа: утеплители, мебель, вес человека и т.д.

В результате место на стыке со временем может ослабнуть и вся конструкция обвалится, особенно если наращивание происходило не 1 бруса, а нескольких. Замок должен приходиться на ту часть перекрытия, на которую происходит меньше всего воздействия, например, там, где перекрытие ближе всего к стене.

Если соединение приходится где-то по центру, то такой дом должен иметь внутреннее перекрытие, еще одну комнату. Это перекрытие внутри помещения будет поддерживать уязвимое место. Или же в комнате устанавливают дополнительную колонну или несколько колонн, поддерживающие потолок. При таком подходе сращенные бруски будут такими же долговечными и безопасными, как и монолитные.

Также нельзя производить сращивание балок с малым сечением. Чем больше ширина дома, тем сечение должно быть крупнее. Расчеты необходимой толщины бруса производят согласно таблице:

Ширина пролета, м	Расстояние между балками, м	Сечение балок, см
2,0	1,0	12×6
2,0	0,6	10×7
2,5	1,0	14×10
2,5	0,6	12×8
3,0	1,0	16×11
3,0	0,6	14×9
3,5	1,0	18×12
3,5	0,6	15×10
4,0	1,0	20×12
4,0	0,6	16×12
4,5	1,0	22×14
4,5	0,6	18×14
5,0	1,0	22×16
5,0	0,6	18×14
5,5	1,0	24×16
5,5	0,6	20×14
6,0	1,0	25×18
6,0	0,6	22×14

Утепление

Инструкция по сооружению утепленного перекрытия нами уже приведена; однако расчет утепляющего слоя в зависимости от применяемого материала и климатических условий нуждается в комментариях.

Основное свойство любого утеплителя — его теплопроводность. Чем она ниже, чем лучшее утепление обеспечивается слоем фиксированной толщины.

Для каждого региона страны в зависимости от зимних температур в нем российским СНиП 23-02-2003 предлагаются собственные нормы теплового сопротивления ограждающих конструкций.

Тепловое сопротивление складывается из сопротивления каждого из слоев стены или перекрытия; однако именно для перекрытий свойствами настила, паро- и гидроизоляции можно пренебречь, поскольку их теплоизолирующие качества серьезно уступают таковым у любого современного утеплителя.

95% теплоизоляции обеспечиваются уложенным между балок утеплителем.

Толщина слоя утеплителя рассчитывается по простейшей формуле: она равна произведению расчетного теплового сопротивления и коэффициента теплопроводности выбранного теплоизоляционного материала.

Важный момент: все значения приводятся в единицах СИ; соответственно, результат мы получим в метрах. Для вычисления слоя утеплителя в сантиметрах его достаточно умножить на 100.

Очевидно, для расчета не хватает только справочных данных. Чтобы избавить читателя от их поиска, приведем эти значения здесь.

Пошаговая инструкция

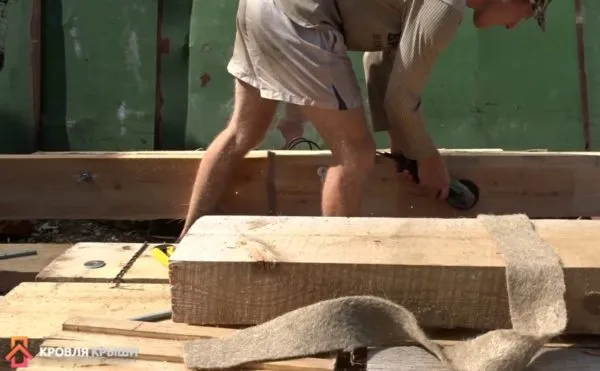

Когда все инструменты готовы, древесина обработана и зачищена, можно переходить к основной работе по выпиливанию стыков. Выглядит она следующим образом.

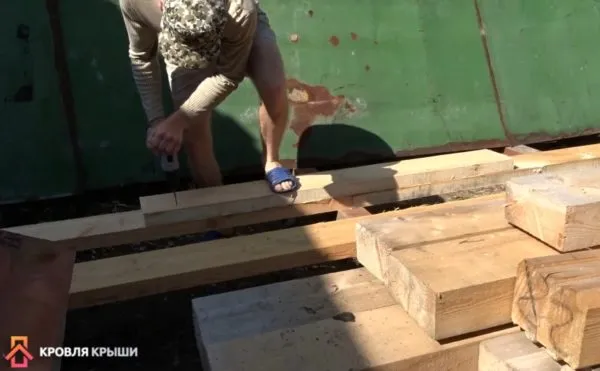

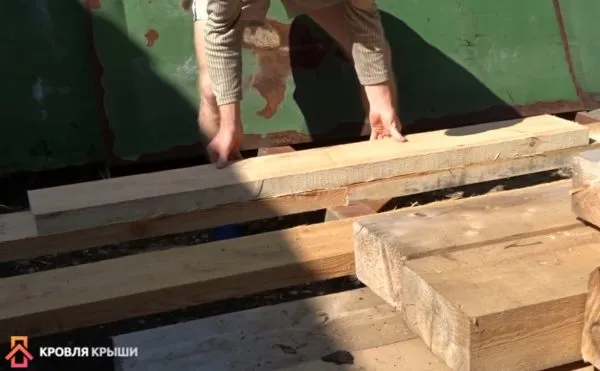

1. Каждый рабочий брус выравнивают по краям. Для этого используют угольник, которым измеряют каждую из 4 сторон бруса, чертят контрольную линию и срезают при помощи бензопилы или циркулярной пилы с 2-х широких сторон. Если диска не хватает по всей длине, остаток спиливают вручную ножовкой.
2. Далее прочерчивают сам рисунок, линии на брусе также со всех 4-х сторон.

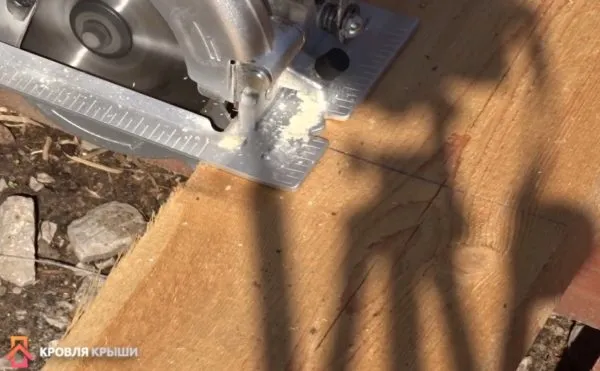

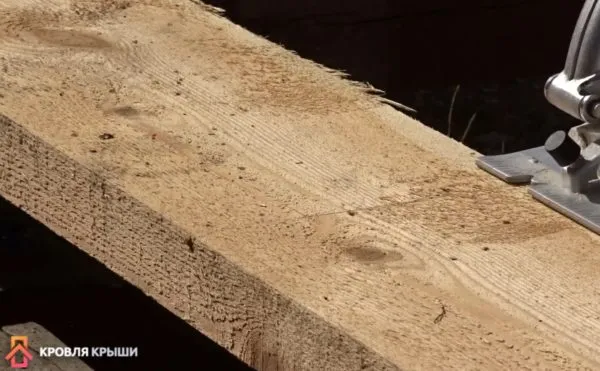

3. Бензопилой или ножовкой создают надрезы. Если нет уверенности, чтоб мастер при помощи бензопилы сделает точный надрез, лучше использовать ручную пилу. В данном случае погрешности сильно скажутся на качестве стыков, восстановить или заделать их будет крайне сложно или невозможно.
4. После выполнения надрезов, ненужный кусок бруса аккуратно удаляют при помощи стамески и молотка.
5. Когда лишние части с обоих брусков удалены, необходимо приложить один брус к другом, чтобы проверить точность соединения. Как правило, на стыке всегда присутствует незначительная щель, она не должна превышать 1 см. В этом месте будет проложен джут.

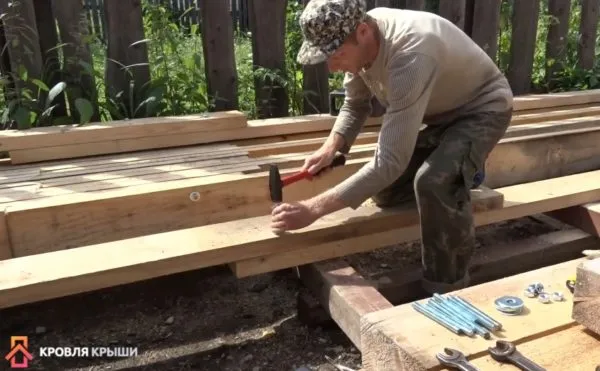

6. Далее обе части склеивают или соединяют при помощи болтов, предварительно просверлив дрелью отверстия. Идеальным вариантом будет склейка и соединение болтами.

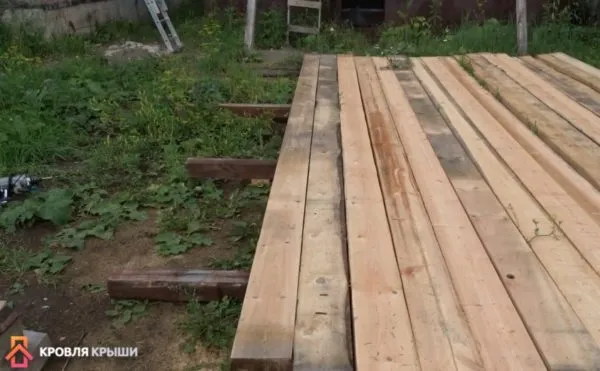

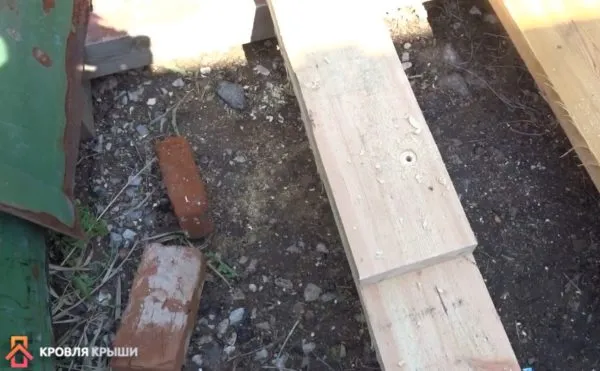

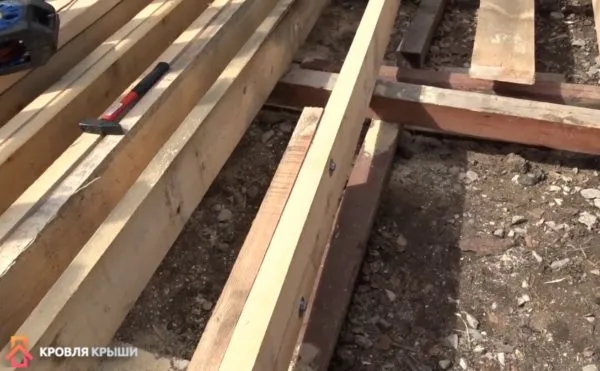

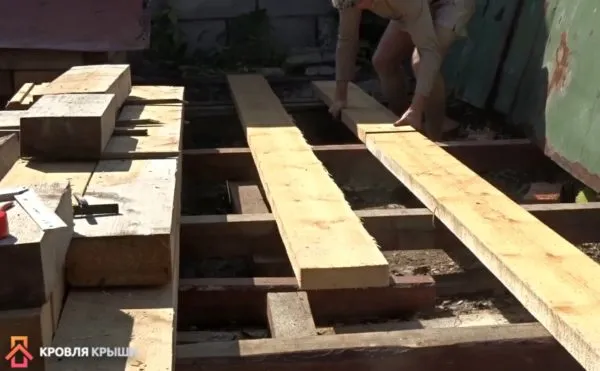

Доски сращивают методом внахлест. Поскольку пиломатериал мелкого сечения, его нельзя подпиливать и удалять какие-либо, даже незначительные части. Таким образом, доски соединяют при помощи 4-6 болтов.

Длина нахлеста варьируется с 20 до 50 см в зависимости от длины самой балки. При установке готовых балок на бетонные стены, их необходимо изолировать рубероидом или аналогичным материалом, чтобы доска не соприкасалась с поверхностью другого материала.

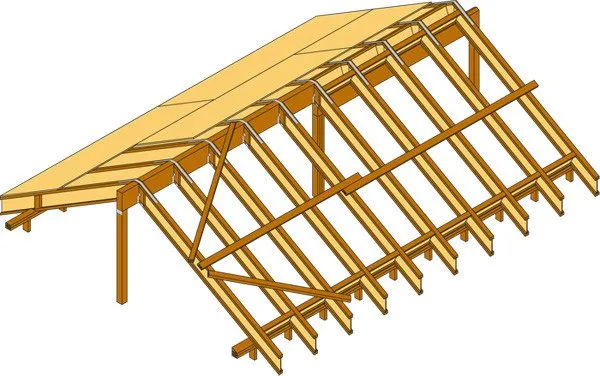

Зачем сращивать стропила

Разумеется, такой длины будет недостаточно даже для строительства крыши на типовом доме 6×6 метров.

Если нужно сделать легкий, но прочный каркас для вальмовых и полувальмовых крыш, будет правильно покупать не цельные тяжелые пиломатериалы, а нарастить доску и получить стропило нужной длины с небольшим сечением и приемлемым весом.

То есть, строительство кровельного каркаса из наращённых элементов обойдётся дешевле.

Сэкономить деньги при сборке стропильной системы можно покупая древесину не естественной влажности (30%), а камерной сушки (12%). Несмотря на то, что сухая доска стоит дороже, ее потребуется меньше, так как она характеризуется большей прочностью на изгиб в сравнении с пиломатериалами естественной влажности. То есть, выбирая сухую древесину, можно купить доски с меньшим сечением, чем планировали.

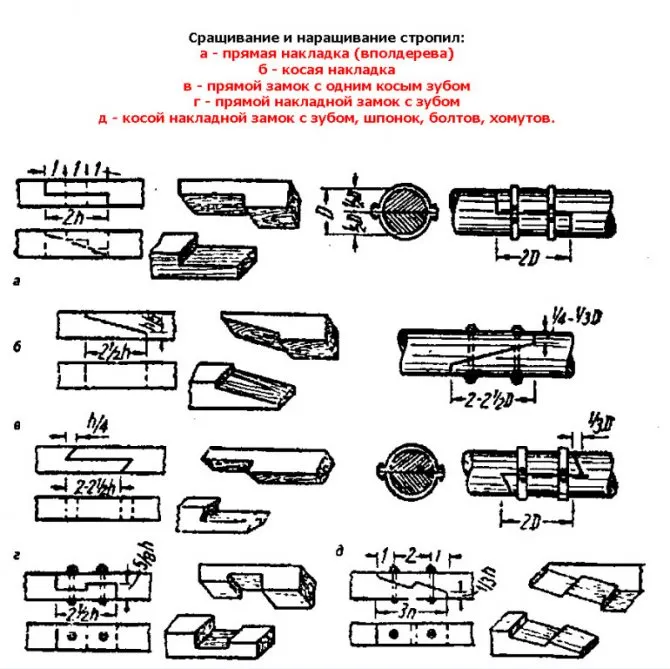

Базовые методы сращивания стропил

Рассмотренный способ годится для изготовления стропил длиной до 7 метров. То есть, оптимальный вариант использовать пиломатериалы длиной 6 и 3 метра. Учитывая нахлест 1 метр как раз получаем обозначенные 7 метров.

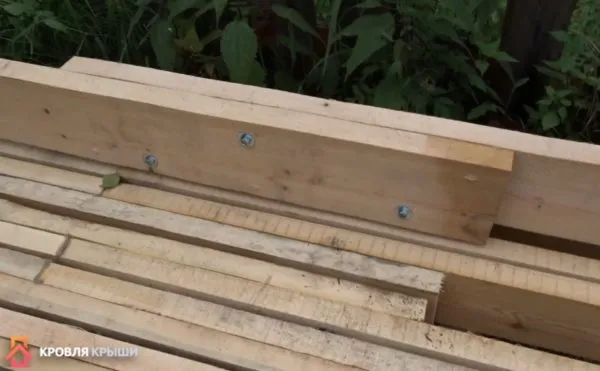

Для этого соединение выполняется на гвозди и на шпильки с накидными шайбами и гайками. Между совмещаемыми элементами закладывается уплотнитель.

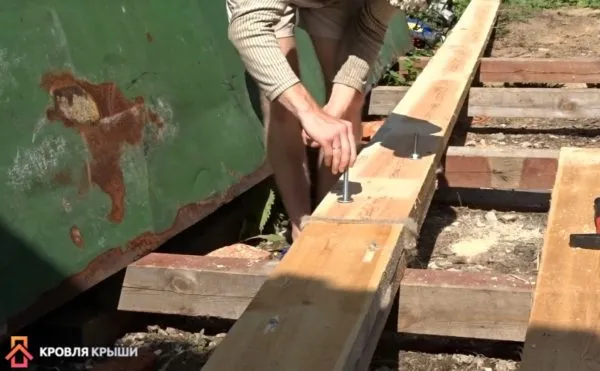

Крепление узла шпильками М12 выполняем в шахматном порядке. В том же порядке вбиваем гвозди.

Крепежные элементы располагаются в шахматном порядке для того, чтобы избежать растрескивания древесины.

Такой способ позволяет без усиления собирать стропила диной до 9 метров. Усиление крепежного узла болтами позволяет выполнять сращивание балок перекрытия длиной до 10 метров.

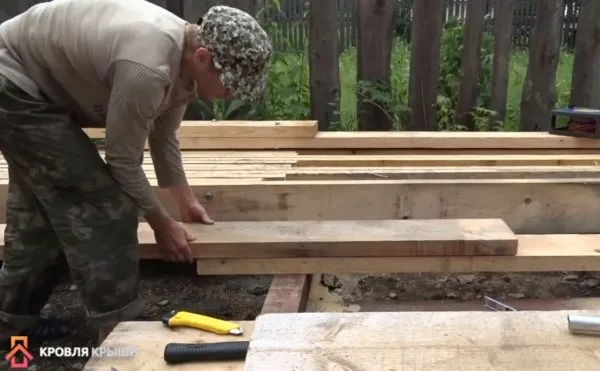

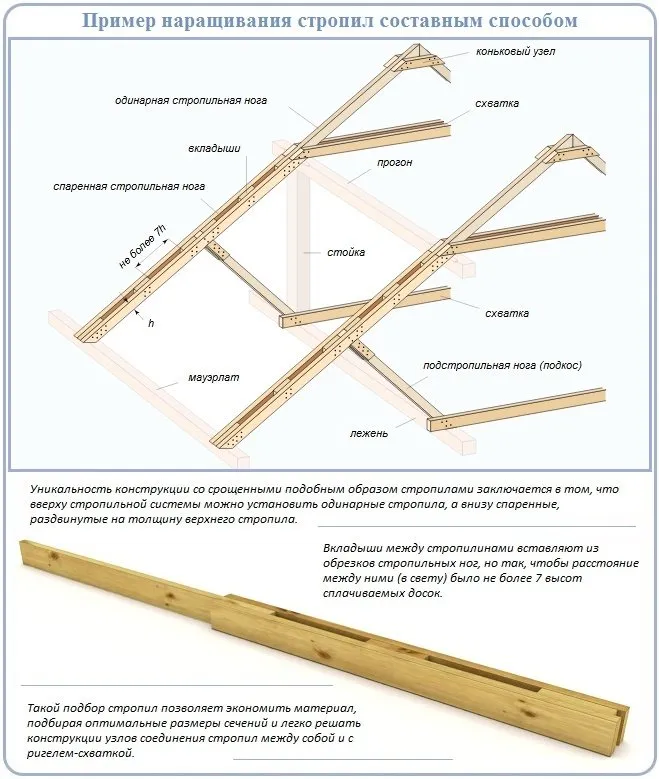

В промежуток между двух смежных досок с одинаковым шагом укладываются обрезки балок. Каждая вставка фиксируется также, как и узел сращивания.

Такой способ позволяет удлинить стропило не более чем на 2 метра. Способ повсеместно применяется при установке кобылок для формирования кровельного свеса по краю ската.

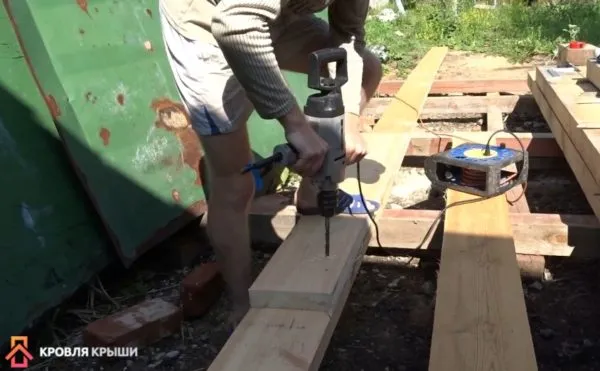

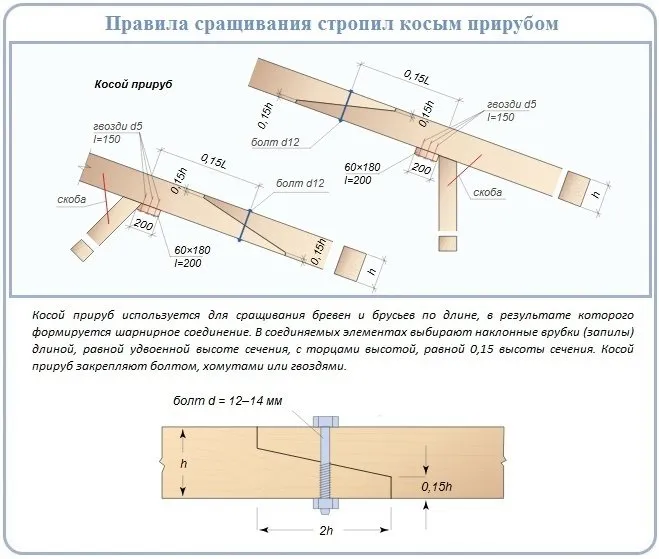

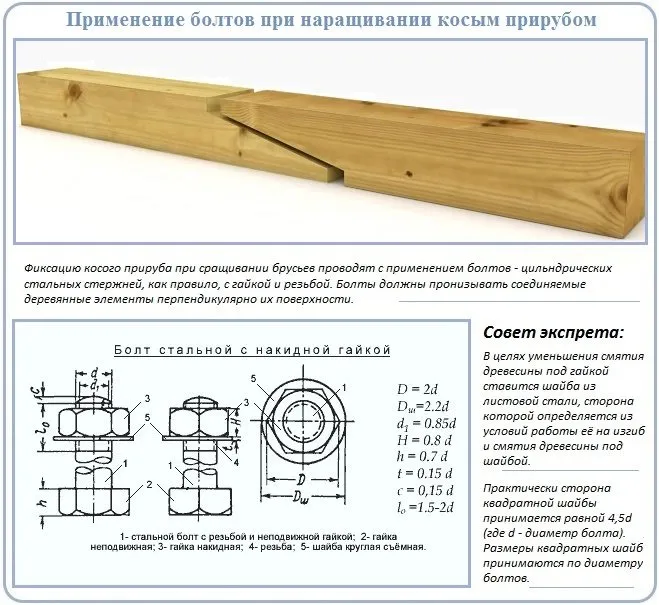

Совмещенное сечение сверлится под болт с диаметром 12 мм. В отверстие вставляется оцинкованный болт и стягивается гайкой через предварительно поставленные шайбы.

При правильном выполнении запила сечение под нагрузкой (пластичный шарнир) не должно иметь раскачиваний и смещений.

Такой способ пригодится если нужно сделать длинный брус под коньковый прогон, мауэрлат или лежень.

При выборе пиломатериалов обратите внимание на то, чтобы вся древесина была одной породы и имела одинаковый процент влажности. Только при соблюдении этих рекомендаций по всем стропилам в кровельном каркасе будет равный прогиб под нагрузкой.

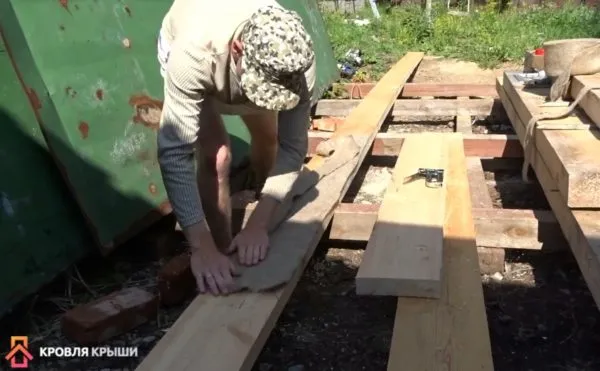

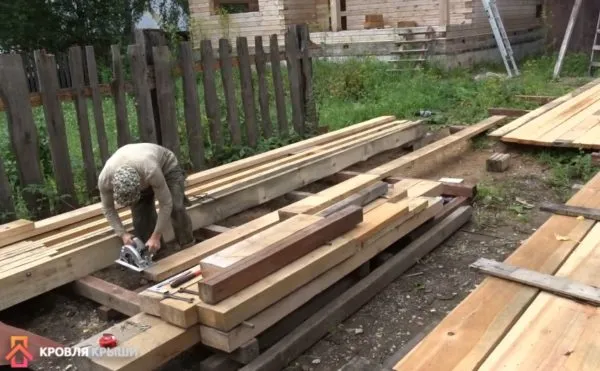

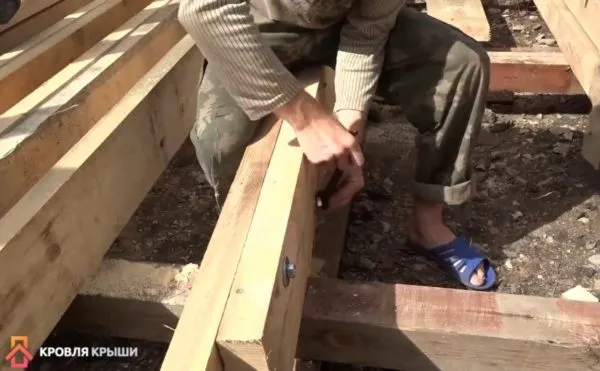

Фотообзор с примерами сращивания стропил

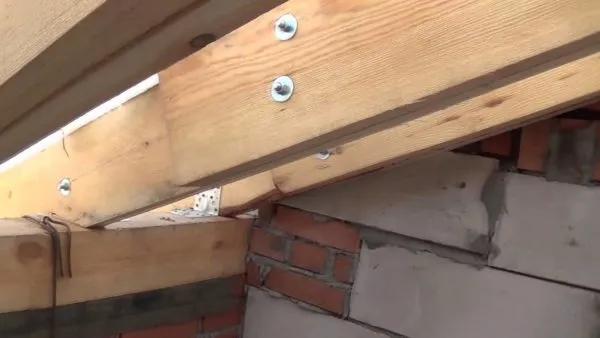

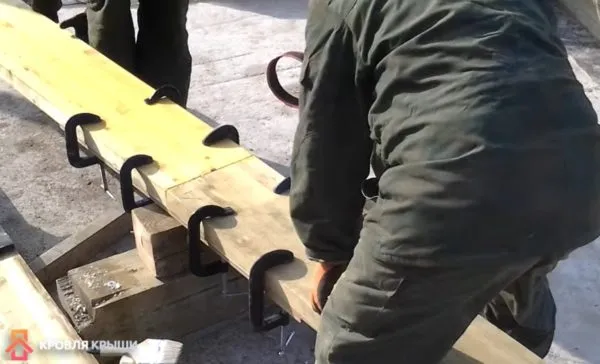

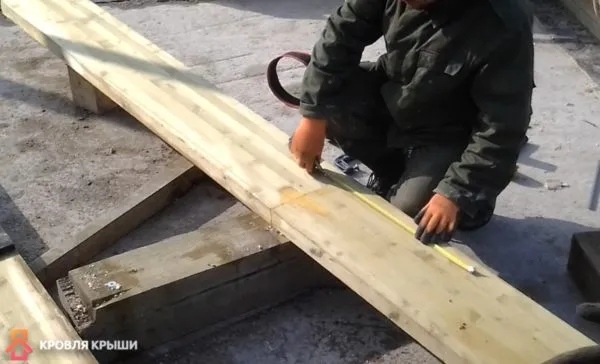

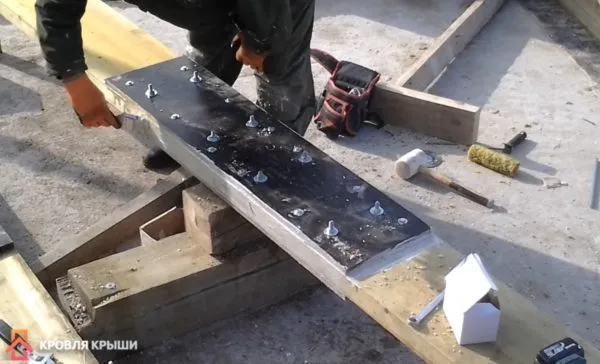

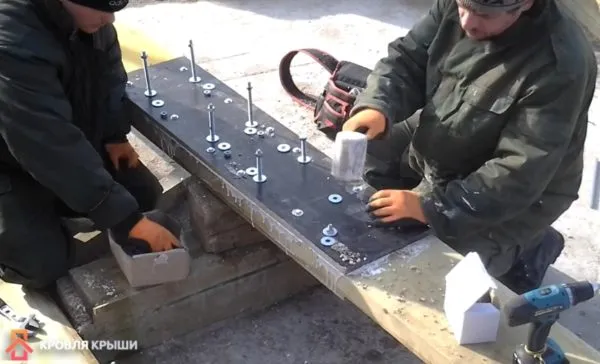

На фото показано, как удлинить накосные стропила, соединяя пиломатериалы внахлест

Соединение внахлёст — самое простое, но по прочности уступает соединению, выполненному встык. По поверхности одной доски на длину примыкания выстилается джутовая лента. Поверх уплотнителя укладывается доска и узел скрепляется болтами в шахматном порядке. Кроме болтов в соединение вкручиваются саморезы.

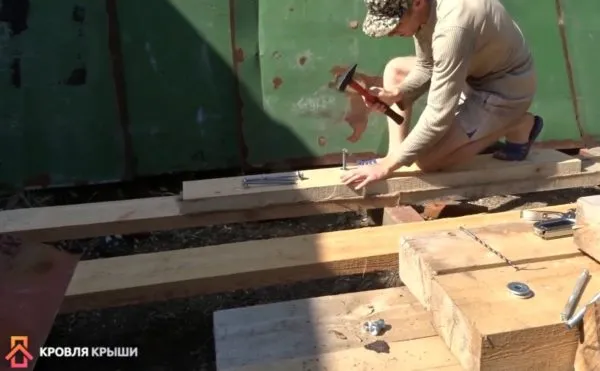

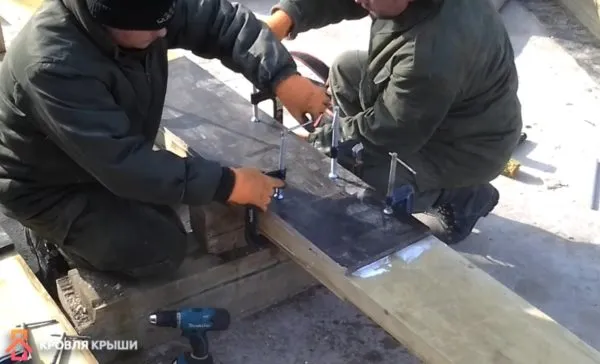

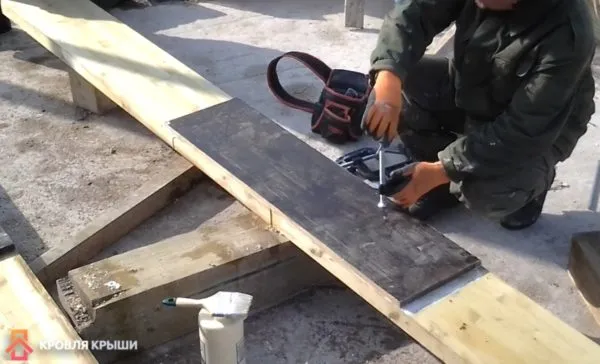

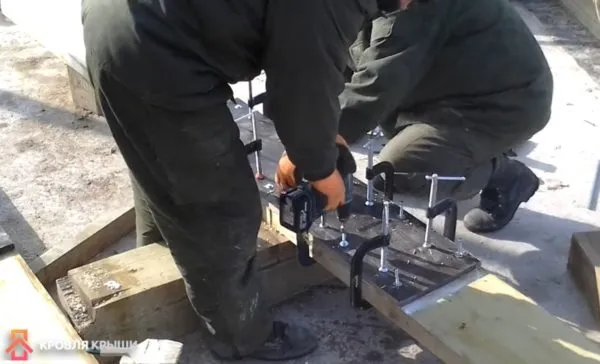

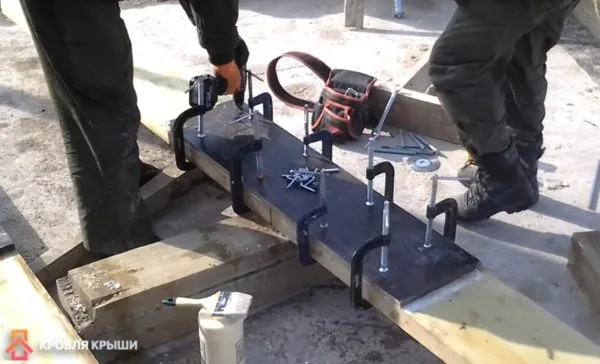

На этом же этапе нарезаем накладку, которая скрепит стыкованные пиломатериалы.

Основные требования к сращиванию балок перекрытия

Когда основное строительство домов – возведение капитальных стен – практически закончено, нужно подумать и об организации перекрытий, а также внутренней и внешней отделке частного дома. Часто к этому моменту уже основные материальные ресурсы владельцев участков исчерпаны или подходят к концу. А иногда бывает и так, что остается множество строительного материала, который хорошо было бы использовать в строительстве. Тогда настоящим спасением может стать сращивание балок перекрытия.

Балки чаще всего представляют собой деревянные брусья прямоугольного сечения.

Это значит, что для получения одной полноценной балки необходимо соединить несколько кусков одинакового сечения. Конечно, это соединение должно быть крепким, чтобы получившийся элемент мог быть использован для реализации перекрытий частных домов. Конечно, возведение дома – это сложная долгосрочная работа. Некоторые владельцы, которые не могут себе позволить возведение капитальных стен, используют каркасные варианты строения стен. Что это значит? Каркасные стены возводятся из толстых несущих балок, как деревянных, так и металлических. Они крепятся по краям, а также в местах, где будут смонтированы перекрытия. Каркасные стены обязательно нуждаются в заполнении. Для этого, как правило, используются сыпучие материалы или же минеральная вата.

Технология сращивания бруса без нагрузки (самая простая схема).

Сращивание бруса по длине без нагрузки

Как уже было сказано, это самый простой вариант. Ярким примером является венец стены из бруса. Единственное требование к фиксации – оно ни в коем случае не должно продуваться. Уточним: точки сращивания обязательно должны смещаться от венца к венцу, иначе механическая прочность будет недостаточной.

• Соединение в полдерева (самое элементарное решение). Каждая из составляющих деталей вырезается на половину толщины, причем длина сращивания ни в коем случае не должна быть меньше от поперечного размера бруса. Плотные соединения обеспечиваются прокладкой утеплителя (обычно, джутовой ленты). Часто соединение делается вертикальным, что исключает вероятность продувания.

• Соединение с коренным шипом (несколько сложнее). На одной из деталей вырезается шип, имеющий размер в 1/3 толщины бруса, на второй делается соответствующий паз.

• Соединение шпонкой. Еще один эффективный способ сращивания венца. Пазы выбираются на двух брусьях; после укладки венца вбивается деревянная шпонка.

Деревянные балки перекрытия — размеры и нагрузки

Сделали деревянное перекрытие в брусовом доме, а пол трясётся, прогибается, появился эффект «батута»; хотим делать деревянные балки перекрытия 7 метров; нужно перекрыть комнату длиной в 6, 8 метров так, чтобы не опирать лаги на промежуточные опоры; какой должна быть балка перекрытия на пролет 6 метров, дом из бруса; как быть, если хочется сделать свободную планировку – такие вопросы часто задаются форумчанами.

Maxinova ( Пользователь FORUMHOUSE)

У меня дом примерно 10х10 метров. На перекрытие я «кинул» деревянные лаги, их длина — 5 метров, сечение — 200х50. Расстояние между лагами – 60 см. В процессе эксплуатации перекрытия выяснилось, что когда дети бегают в одной комнате, а ты стоишь в другой, то по полу идёт достаточно сильная вибрация.

И подобный случай далеко не единственный.

елена555 ( Пользователь FORUMHOUSE)

Не могу понять, какие балки для межэтажных перекрытий нужны. У меня дом 12х12 метров, 2-х этажный. Первый этаж сложен из газобетона, второй этаж мансардный, деревянный, перекрыт брусом 6000х150х200мм, уложенным через каждые 80 см. Лаги положены на двутавр, который опирается на столб, установленный посередине первого этажа. Когда хожу по второму этажу, то чувствую тряску.

Балки на длинные пролеты должны выдерживать большие нагрузки, поэтому, чтобы возвести прочное и надёжное деревянное перекрытие с большим пролётом, их нужно тщательно рассчитать. В первую очередь, необходимо понять, какую нагрузку сможет выдержать деревянная лага того или иного сечения. И потом продумать, определив нагрузку для балки перекрытия, какие надо будет делать черновое и финишное покрытие пола; чем будет подшиваться потолок; будет ли этаж полноценным жилым помещением или нежилым чердаком над гаражом.

Чтобы рассчитать нагрузку на балки перекрытия, нужно сложить:

• Нагрузку от собственного веса всех конструкционных элементов перекрытия. Сюда входит вес балок, утеплителя, крепежа, покрытия пола, потолок и т.д.
• Эксплуатационную нагрузку. Эксплуатационная нагрузка может быть постоянной и временной.

При подсчёте эксплуатационной нагрузки учитывается масса людей, мебели, бытовых приборов и т.д. Нагрузка временно возрастает при приходе гостей, шумных торжествах, перестановке мебели, если её отодвинуть от стен в центр комнаты.

Поэтому при расчёте эксплуатационной нагрузки необходимо продумать всё – вплоть до того, какую мебель планируется ставить, и есть ли вероятность в будущем установки спортивного тренажёра.

За нагрузку, действующую на деревянные балки перекрытия большой длины, принимаются следующие значения (для чердачных и межэтажных перекрытий):

• Для междуэтажных перекрытий и перекрытий мансардного этажа общая нагрузка берётся из расчёта 350-400 кг/кв.м.
• Чердачное перекрытие – 150 кг/кв.м. Где (по СНиП 2.01.07-85), с учётом коэффициента запаса – 50 кг/кв.м – это нагрузка от собственного веса перекрытия, а 100 кг/кв.м — нормативная нагрузка.

Если на чердаке планируется хранить вещи, материалы и прочие, необходимые в быту предметы, то нагрузка принимается равной 250 кг/кв.м.

Устройство межэтажных перекрытий по деревянным балкам в доме

Перекрытия между этажами, подвальные или чердачныеконструктивно устраиваются по двум схемам – безбалочное перекрытие (в основележит использование монолитной плиты), и балочное перекрытие (применяютсядеревянные балки перекрытия). Делают перекрытия для разделения междуэтажныхпомещений, а также, чтобы отделить комнаты от подвала и чердака. Балки могутбыть изготовлены из различных материалов, например, из древесины, монолитногожелезобетона или металлических прогонов.

Устройство перекрытия по деревянным балкам

Устройство перекрытия по деревянным балкам

Установка деревянных балок перекрытия позволяет решить такие задачи:

1. достичь необходимых показателей прочности и жесткости перекрытия;
2. обеспечить соответствие звукоизоляции и сопротивления теплопередаче уровню необходимому для энергосбережения;
3. выдержать соответствие установленным нормативам показателей паро- и воздухопроницания.

Выбор балки для межэтажных перекрытий:

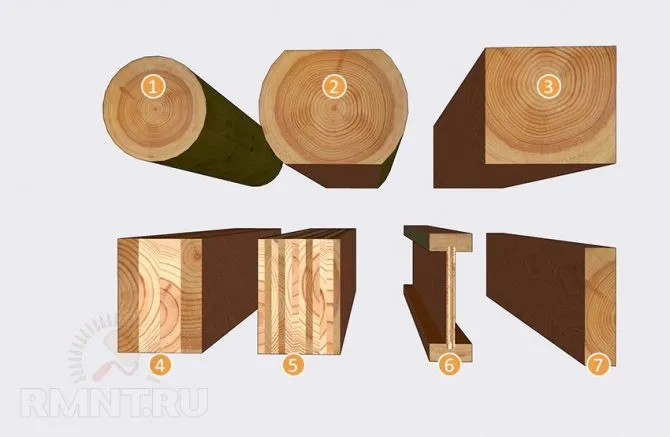

По виду и типу:

• Балки перекрытия из бруса
  . Чаще всего для изготовления балоквыбирают брус прямоугольного сечения. Высота бруса должна находится в пределах140-240 мм, а толщина 50-160 мм. При этом выдерживается правило: толщина балкисоставляет не менее 1/24 от ее длины. Профессионалы отмечают, что большаяпрочность присуща деревянной балке с соотношением сторон 7:5.

• Балки перекрытия из бревна
  . Экономически более выгодноерешение. Бревно обладает большой стойкостью к нагрузкам, но и низкой стойкостьюк изгибу. Бревно пригодно для использования только если выдержано в сухихусловиях не менее одного года.

• Балки перекрытия из досок
  . Использование доски приводит куменьшению потребляемого для устройства перекрытия количества пиломатериалов.Но, стоит отметить, что в данном случае понижается устойчивость перекрытия когню, долговечность и звукоизоляция. Обычно доска используется пристроительстве чердачного перекрытия. Чтобы усилить доски можно воспользоватьсяприемом — срастить вместе две доски по длине. Тогда суммарное сечение будетсоответствовать уровню нагрузки. Такая конструкция может выдерживать нагрузку в2 раза большую, нежели бруса или две доски, уложенные вплотную друг к другу. Вданном случае крепление осуществляется саморезами или гвоздями,зафиксированными в шахматном порядке с шагом 20 см.

Сечение балок деревянного перекрытия

Напрямую зависит от величины предполагаемой нагрузки на балки. Нагрузку делят на постоянную, создаваемую полом, мебелью, и переменную, зависит от количества одновременно находящихся на перекрытии людей и предметов.

Способ монтажа деревянных балок перекрытия

Монтаж цельных деревянных балокУкладка цельных деревянных балок.

В данном случае балки укладываются без сращивания. Чтобы минимизировать прогиб, нужно укладывать их вдоль более короткой стены. Таким образом, количество балок увеличится, но длина каждой отдельной балки уменьшится.

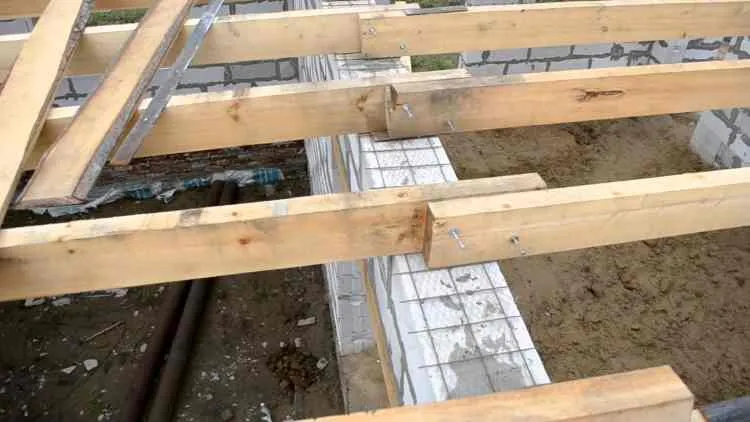

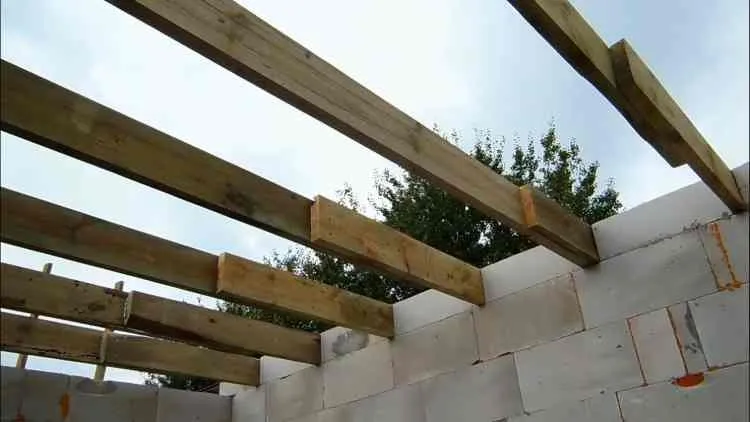

Монтаж усиленных (срощенных) балокУкладка усиленными (срощенными) балками.

Этот способ монтажа предполагает монтаж стыка на внутренней стене постройки.

Укладка балок короткими прогонамиУкладка короткими прогонами.

На жаргоне строителей их называют разменниками. По сути, это балки, уложенные перпендикулярно к продольным балкам. Служат для усиления перекрытия.

Схема укладки балок короткими прогонами

Материал подготовлен для сайта www.moydomik.net

Следует учесть, что устройство перекрытия по деревяннымбалкам будет надежным при условии правильного выбора породы дерева. Так, неподходят для этого вида работ лиственные породы. Причиной этому является плохаяустойчивость на изгиб, а вот древесина хвойных пород подходит идеально.Главное, чтобы она была очищена от коры и обработана антисептическим раствором.

Плюсы деревянных балок перекрытия:

• малый вес. Это позволяет уменьшить нагрузку на стены и фундаментдома, упростить транспортировку и облегчить процесс монтажа;
• возможность выполнять работу вдвоем, своими руками, безпривлечения специальной техники;
• доступность и сравнительно низкая стоимость;
• возможность уложить изоляцию;
• высокая скорость проведения работ.

Минусы деревянных балок перекрытия:

• ограничения по длине закрываемого пролета. Длина деревянныхбалок не превышает 6 000 мм, а закрывать они могут максимум 4 500 мм. безустановки дополнительной вертикальной опоры;

• потребность в дополнительной защите древесины от гниения,биологического разрушения и расколов;

• зыбкость. Деревянная балка может «играть» при перемещении поней людей и создавать дополнительный шум. Требуется устройство дополнительнойзвукоизоляции.

Монтаж деревянных балок перекрытия

Технология устройства перекрытия по балкам предусматриваетвыполнение работ в несколько этапов:

1. Расчет сечения (диаметра) деревянной балки перекрытия сучетом требований СНиП 2.01.07-85 «Нагрузки и воздействия».

Расчетный показатель предельно допустимой нагрузки на1.м.кв. составляет:

• для подвального и междуэтажного перекрытия – не более 210кг;
• для чердачного – не более 105 кг.

Более детально сечение рассчитывается с учетом расстояниямежду балками (см. таблица сечения балок перекрытия).

Таблица сечения балок перекрытия

Рассчитывая длину балки важно помнить, что древесина склонна к пригибанию.

Расчет прогиба деревянной балки

• для подвального и междуэтажного перекрытия минимальныйпрогиб не может превышать 1/300 ее длины. Т.е., балка длиной 3 000 мм. не можетпрогнуться более чем на 10 мм. в наиболее удаленном от опоры месте;

• для чердачного – не более 1/200.

Какие балки на пролете 4 метра допускаются нормативами

Чаще всего при строительстве деревянных перекрытий используются доски и брус так называемых ходовых размеров: 50х150, 50х200, 100х150 и т.д. Такие балки удовлетворяют нормам (после расчёта), если планируется перекрывать проём не более четырех метров.

Для перекрытия длиной в 6 и более метров они уже не подходят.

Деревянная балка более 6 метров: тонкости

Балка для пролета 6 метров и более не должна делаться из бруса и досок ходовых размеров.

Следует запомнить правило: прочность и жёсткость перекрытия в большей степени зависят от высоты балки и в меньшей степени – от её ширины.

На балку перекрытия действует распределённая и сосредоточенная нагрузка. Поэтому деревянные балки для больших пролетов проектируются не «впритык», а с запасом по прочности и допустимому прогибу. Это обеспечивает нормальную и безопасную эксплуатацию перекрытия.

Для расчёта нагрузки, которую выдержит перекрытие, надо обладать соответствующими знаниями. Чтобы не углубляться в формулы сопромата (а при строительстве гаража это точно избыточно), обычному застройщику достаточно воспользоваться онлайн-калькуляторами по расчёту деревянных однопролётных балок.

Leo060147 ( Пользователь FORUMHOUSE)

Самостройщик чаще всего не является профессиональным проектировщиком. Всё, что он хочет знать, – это какие балки нужно смонтировать в перекрытии, чтобы оно отвечало основным требованиям про прочности и надёжности. Это и позволяют высчитать онлайн-калькуляторы.

Пользоваться такими калькуляторам просто. Чтобы сделать расчеты необходимые значения, достаточно ввести размеры лаг и длину пролёта, которые они должны перекрыть.

Также для упрощения задачи можно применить готовые таблицы.

Сращивание балок и некоторые характеристики

Итак, от теории – к практике. Если в наличии есть тонкий брус или короткий брус, а денег на покупку нового прочного бруса нет, то нужно рассмотреть всевозможные варианты сращения существующих деревянных брусков для последующего использования их в организации межэтажного, цокольного или чердачного перекрытия. Как правило, соединение деревянных пиломатериалов приходится осуществлять чаще всего по длине (так называемое сращивание), ширине (так называемое сплачивание) или под углом (так называемая вязка). Если есть короткий брус, то при строительстве их чаще всего соединяют по длине. При этом используют специальные металлические скобы, хомуты и крепления. Однако при желании можно обойтись и без этих приспособлений. В этом случае получившийся брус будет непрочным, что категорически не подходит для организации перекрытия любого вида. Основными видами сращивания балок, бревен и брусков являются:

• сращивание внакладку;
• сращивание вилкой;
• сращивание шипом;
• сращивание в замок.

1. Первый способ – внакладку – заодно является и самым простым в исполнении. Для него потребуется ножовка или стамеска. При использовании этого способа два конца балки прорезаются ножовкой посередине на некоторое расстояние. Потом делается одинаковый скол с применением стамески – прямой или же диагональный. При таком соединении необходимо использовать скобы или хомуты, чтобы можно было использовать сращенную балку для монтажа перекрытия.
2. Второй способ – вилкой – является более прочным. Однако он подходит, если в наличии имеются толстые балки. Для этого один из концов балки нужно разделить на три части и аккуратно , с помощью ножовки, выпилить середину. А в торце другой балки нужно оставить только середину, и спилить краевые части. Потом балки соединяются в стык – серединная часть на торце одной из балок должна прочно поместиться между двумя краевыми частями в торце другой балки. Кроме того, балки в местах соединения должны обязательно крепиться с помощью металлических скоб или зажимов.
3. Третий способ – шипом – тоже считается более прочным, чем первый. При этом виде сращивания шипом используются шипы разной формы: круглые или плоские. В редких случаях используются фигурные шипы. Их можно как непосредственно вырезать из дерева, так и создать специальную «шпильку», которая будет вставлена и закреплена в торце одной из балок. Кроме того, шипов может быть больше, чем один: например, два, три или пять. И, конечно же, в месте соединения балки должны быть надежно скреплены и металлическими скобами.
4. Четвертый способ – замком – он является наиболее трудоемким. Но и более прочным. Разновидностей замковых соединений много, но основные используемые – это сращивание замком угловое и сращивание замком с использованием шипа.

Сращивание внахлест

Это соединение делать проще, но при одном условии – позволяет суммарная длина двух досок, она должна быть больше длины стропильной ноги на величину нахлеста.

Если у вас пиломатериалы низкого качества, то перед началом работ рекомендуется их разложить на ровной поверхности и сделать ревизию. Для длинных участков сращенных стропил выбирать ровные, а для отрезков использовать кривые. Хотя для стропильной системы настоятельно рекомендуется покупать только качественные материалы, это не тот архитектурный элемент здания, на котором можно экономить.

Шаг 1. Выберите доски и положите их на возвышенность из брусьев. Если есть желание, то можно выровнять торцы при помощи циркулярной пилы, нет желания – не ровняйте. Состояние торцов никак не влияет на прочность сращивания внахлест.

Шаг 2. Положите доски друг на друга, подгоните длину стыка и общий размер стропилины.

Шаг 3. Выровняйте доски по одной из граней и саморезами временно скрепите их. Высверлите отверстия, ставьте шпильки, шайбы и затяните гайки.

Удлинение составными стропилинами

Для соединения и увеличения длины стропила есть еще весьма интересный способ: наращивание с помощью двух досок. Их пришивают к боковым плоскостям удлиняемого одинарного элемента. Между наращенными деталями остается просвет, равный ширине верхней доски.

Просвет заполняют обрезками равной толщины, установленными с интервалом не более 7 × h, где h это толщина удлиняемой доски. Длина вкладываемых в просвет дистанционных брусков не менее 2 × h.

Удлинение с применением двух наращиваемых досок подходит для следующих ситуаций:

• Устройство наслонной системы по двум боковым прогонам, которые служат опорой для расположения участка состыковки основной доски с присоединяемыми элементами.
• Установка диагональной стропилины, определяющей наклонное ребро вальмовых и полувальмовых конструкций.
• Строительство ломаных крыш. В качестве опоры под соединение используется обвязка нижнего яруса стропилин.

Расчет крепежа, фиксация дистанционных брусков и соединение досок производится по аналогии с вышеописанными способами. Для изготовления дистанционных брусков подойдут обрезки основного пиломатериала. В результате установки этих вкладышей ощутимо возрастает прочность сборной стропилины. Несмотря на существенную экономию материала, работает она как цельная балка.

Способы соединения для наращивания длины

Стропила, длина которых больше обычных шести метров, изготавливают под заказ производственным способом.
Однако в таком случае вместе с длиной увеличивается и толщина бруса, что не всегда оправдано: ведь появление лишнего веса в конструкции крыши нежелательно, да и цена таких стропил будет вдвое выше.

Поэтому чаще всего строители прибегают к сращиванию стропил.

Стыкование брусьев не обеспечивает достаточную жесткость на изгиб, и потому место соединения двух элементов должно располагаться как можно ближе к опоре – на расстоянии, не превышающем 15 процентов длины всего основного прогона.

Удлинение стропильных ног из бруса осуществляют тремя основными способами.

С обеих сторон место стыкования закрепляют накладками из пиломатериала. Накладки в свою очередь фиксируют гвоздями.

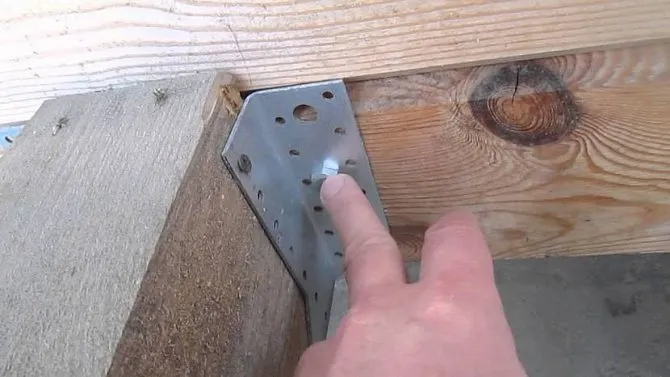

Широко распространено также соединение с помощью стальной зубчатой пластины.

В случае применения металлических элементов не следует забывать об антикоррозионном покрытии – чтобы не допустить загнивания древесины и не уменьшить надежность всей стропильной системы.

Соединение методом косого прируба

Концы элементов, которые будут стыковаться, распиливают особым способом – под углом в 45 градусов.

Определение размеров сечения деревянной балки по формулам

Чаще несущие элементы междуэтажного или чердачного перекрытия представляют собой балки с одним пролётом и свободным опиранием на несущую стену или столб.

Они воспринимают изгиб от веса всего перекрытия и временной полезной нагрузки (мебель, люди и т. д.). Расчётным путём определяются необходимые размеры балки. Условием для этого является заданная прочность и жёсткость несущего элемента.

Для определения нагрузок на балку плотность древесины хвойных пород для конструкций помещений с нормальным режимом эксплуатации принимается 500 кг/м 3 . Для влажных помещений и сооружений на улице — 600 кг/м 3 .

Предел прочности хвойной древесины, работающей на изгиб, составляет 75 МПа. Показатель жёсткости (модуль упругости Е) определяет её способность деформироваться при действии каких-либо нагрузок.

Для нормальных условий эксплуатации конструкций при действии нагрузок:

• Е = 10 000 Мпа — вдоль волокон;
• поперёк волокон показатель Е уменьшается почти в 50 раз.

На показатели надёжности древесины также влияет температура. В случае её повышения предел прочности и модуль упругости уменьшаются. При этом повышается хрупкость деревянных изделий. То же происходит и при воздействии отрицательных температур.

Для расчёта любой конструкции определяются нормативные и расчётные нагрузки. Расчётную нагрузку получают, умножая величину нормативной нагрузки на n — коэффициент надёжности (перегрузки), который учитывает, в каких условиях работает конструкция.

На прочность балка проверяется по действию максимального момента изгиба:

• σ — напряжение в балке;
• Wр — расчётный момент сопротивления;
• Rи — расчётное сопротивление по изгибу, которое для древесины хвойных пород равно 13 МПа.

Подбор сечения рассчитывается, исходя из требуемого момента сопротивления Wтр:

Для прямоугольного сечения:

Для круглых сечений:

Проверка жёсткости производится на действие нормативных нагрузок:

• f — предельный прогиб балки;
• l — расчётный пролёт балки в см;
• f/l — относительный прогиб, который не должен превышать: 1/250 — для перекрытий между этажами; 1/200 — для перекрытий чердака;
• J — момент инерции в см 4 ;
• q н — нормативная нагрузка в кг/пог. см;
• Е = 10 000 МПа, 100 000 кг/см 2 — модуль упругости древесины;
• с — предельно допустимый коэффициент для отношения l/h, где h — высота сечения балки: 18,4 — для междуэтажных перекрытий; 23,0 — для чердачных перекрытий.

В случае, когда l ≤ ch, балки проверяются только на прочность. Если l > ch, они проверяются только на жёсткость.

Для примера рассчитаем деревянную балку междуэтажного перекрытия. Пролёт l = 4,5 м; вес перекрытия — g = 200 кг/м 2 ; временная нагрузка p = 150 кг/м 2 ; расстояние в плане между осями балок а = 0,9 м; материал балки — сосна Rи = 130кг/см 2 ; m коэффициент условия работы — 1,0.

Расчётная нагрузка на 1 пог. м элемента:

q = (g н n + p н n1) · a = (200 ∙ 1,1 + 150 ∙ 1,4) ∙ 0,9 = 387 кг/пог. м

• n, n1 — коэффициенты надёжности постоянной и временной полезной нагрузок.

Момент сопротивления, который необходим, определяется из условия прочности:

Таблица моментов сопротивления W в см 3 прямоугольных сечений

b	h
8	9	10	11	12	13	14
21	588	661	735	808	882	955	1029
22	645	726	807	887	968	1049	1129
23	705	793	882	970	1058	1146	1234
24	768	864	960	1056	1152	1248	1344
25	833	937	1041	1146	1250	1354	1458
26	901	1014	1127	1239	1352	1465	1577

По специально рассчитанным таблицам можно подобрать прямоугольное сечение элемента — bхh. Принимаем брус 8х24 см (W = 768 см 3 ). В рассматриваемом случае отношение l/h = 450 : 24 = 18,75, а предельно допустимое с = 18,4 — для междуэтажных перекрытий. Исходя из этого, расчёт на прогиб не производится.

Сращивание встык фанерой

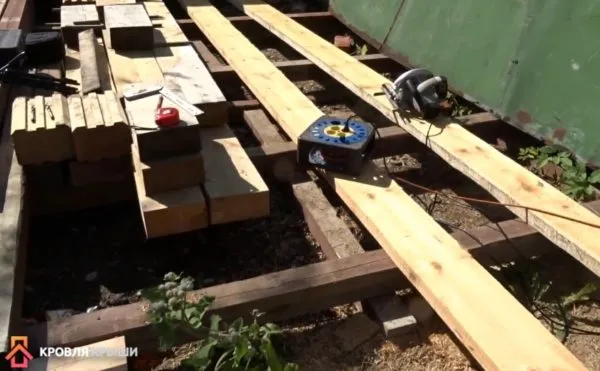

Работы намного удобнее делать на земле, подготовьте ровную площадку. На землю подложите бруски – стропилины придется подрезать, нужен просвет для дисковой пилы. Перед сращиванием точно узнайте длину стропилин. Замерять ее нужно на строении, используйте любые тонкие длинные доски, веревку или строительную рулетку. Если появится ошибка в несколько сантиметров – не проблема. Во время соединения стропильных ног на крыше эта ошибка без проблем устраняется.

Шаг 1. Положите одну доску на бруски, ровно под прямым углом отрежьте торец. Отрезать лучше ручной электрической циркульной пилой.

Доски для стропил довольно тяжелые, во время отрезания придайте им такое положение, чтобы они не зажимали полотно пилы или преждевременно не разламывались во время дорезания. Таким же способом подготовьте и вторую доску. Обращайте внимание, чтобы срез был только под прямым углом. Торцы сращиваемых досок должны плотно прилегать друг к другу по всей поверхности, это нужно для увеличения прочности сращенной стропилины.

Шаг 2. Установите рядом две подготовленные доски для стропилины. Заготовьте доску для накладки. Мы уже упоминали, что ее длина должна быть примерно в четыре раза больше ширины доски. Если скаты крыши имеют небольшой уклон, расстояние между стропилами большое, а крыша будет утепляться минеральной ватой, то нагрузки на изгиб значительно возрастают. Соответственно, длину доски для сращивания надо увеличивать.

Шаг 3. Положите накладку на две рядом лежащие доски для сращивания. Довольно часто толщина и ширина досок даже из одной партии отличаются на несколько миллиметров. Если у вас такой случай, то ровняйте доски с той стороны, к которой будет прибиваться обрешетка.

Шаг 4. В шахматном порядке и на нормируемых расстояниях просверлите отверстия под шпильки. Для того чтобы во время высверливания отверстий отдельные элементы не смещались, нужно их временно между собой закрепить. Используйте в этих целях длинные и тонкие саморезы, сколачивать гвоздями не рекомендуется.

Шаг 5. Высверлите отверстия, не располагайте их на одной линии, а то доски могут треснуть во время эксплуатации.

Можно встретить рекомендации после высверливания отверстий разъединять доски и укладывать между ними джут для исключения появления мостиков холода. Это не только напрасный труд, но и вредный. Почему? Во-первых, никакие мостики холода в местах сращивания не возникают, наоборот, они имеют самую большую толщину и, соответственно, самую низкую теплопроводность.

Но даже если они появятся, то никаких негативных последствий не будет, это стропильная система крыши, а не комнатное окно или дверь. Во-вторых, джут уменьшает усилие трения между элементами сращивания, а это очень негативно сказывается на их прочности. В-третьих, если на материал попадает конденсат, что весьма вероятно, то удаляться из него влага будет очень долго. К каким последствиям приводит длительный контакт деревянных конструкций с влагой рассказывать нет необходимости.

Шаг 6. Вставьте в подготовленные отверстия шпильки, оденьте с двух сторон шайбы и прочно стяните гайками. Рекомендуется стягивать до тех пор, пока шайбы не вдавятся в дерево. Лишнюю длину шпилек можно отрезать круглошлифовальной машинкой с диском по металлу.

Аналогичным образом сращиваются все остальные стропилины.

Предлагаем ознакомиться: Сечение провода и нагрузка (мощность) таблица

Электродрели

Струбцины

Один из способов сращивания стропилин, помогает экономить доски и рационально использовать отходы различных пиломатериалов. В данном случае применяются обрезки листовой фанеры толщиной один сантиметр.

Шаг 1. Ровно уложите доски стропилины на площадке, сомкните торцы, обратите внимание на параллельность боковых граней. Доски должны быть предельно одинаковыми по толщине, торцы обрезаны ровно под прямым углом.

Шаг 2. Кисточкой обильно намажьте поверхность клеем ПВА.

Шаг 3. Уложите подготовленный кусок фанеры на место сращивания, прочно прижмите его струбцинами. Во время фиксации следите, чтобы фанера не сдвинулась со своего первоначального места.

Шаг 4. Длинными прочными саморезами в шахматном порядке прикрутите фанеру к доскам. Длина саморезов должна быть на 1–2 короче общей толщины досок и фанеры, их концы не могут выходить с обратной стороны. Под саморезы обязательно подкладывайте шайбы большого диаметра. Перед закручиванием саморезов просверлите в стропилине отверстия. Их диаметр должен быть на 2–3 мм меньше диаметра резьбовой части метиза.

Шаг 5. Переверните доску обратной стороной вверх, подложите под концы подставки, они не должны висеть в воздухе. Аккуратно по очереди снимите все установленные струбцины.

Шаг 6. Намажьте поверхности клеем и положите на них вторую заготовку из фанеры. Опять зажмите ее струбцинами.

Шаг 7. С большим усилием закрутите саморезы.

Шаг 8. Снимите струбцины. Для усиления узла сращивания стяните его сквозными шпильками. Размещать их следует таким же образом, как и при обыкновенном сращивании встык.

Во время ее забивания от сильных ударов молотка первые несколько витков резьбы сминаются, что очень усложняет накручивание гайки. Чтобы избежать проблем, перед забиванием шпильки наживите гайки, теперь пусть резьба на торце заминается, она больше не нужна. Перед установкой стропилины на место проверьте, высох ли клей. При хорошей погоде для его полного застывания нужно примерно 24 часа.

Варианты сращивания стропилин

Кроме точного определения места для сопряжения двух частей элемента системы нужно знать, как правильно удлиняются стропила. Способ формирования соединения зависит от выбранного для строительства пиломатериала:

• Брусья или бревно. Наращиваются косым прирубом, сформированным в зоне соединения. Для усиления и для предотвращения поворота прирубленные под углом края обоих частей стропилины скрепляются болтом.
• Сшитые попарно доски. Сращиваются с расположением линий состыковки вразбежку. Соединение двух наложенных друг на дружку частей производится гвоздями.
• Одинарная доска. В приоритете сращивание лобовым упором – путем состыковки торцованных частей стропильной ноги с наложением одной или пары деревянных или металлических накладок. Реже из-за недостаточной толщины материала используется косой прируб с креплением металлическими хомутами или традиционным гвоздевым боем.

Рассмотрим детально указанные методы, чтобы углубленно разобраться в процессе наращивания длины стропил.

Вариант 1: Метод косого прируба

Способ предполагает формирование двух наклонных врубок или запилов, устроенных со стороны сопряжения частей стропильной ноги. Подлежащие состыковке плоскости врубок должны безукоризненно совмещаться без малейших зазоров, независимо от их размеров. В зоне соединения должна быть исключена вероятность деформации.

Запрещено заполнение щелей и неплотностей клиньями из древесины, фанерными или металлическими пластинами. Подогнать и скорректировать огрехи не получится. Лучше заранее точно вымерить и вычертить линии врубок, согласно следующим стандартам:

• Глубина определяется формулой 0,15 × h, где h обозначает высоту бруса. Это величина участка, перпендикулярного продольной оси бруса.
• Интервал, в пределах которого расположены наклонные участки врубки, определяется формулой 2 × h.

Место для размещения участка состыковки находят по действующей для всех типов стропильных каркасов формуле 0,15 × L, в которой величина L отображает размер перекрываемого стропилом пролета. Расстояние откладывается от центра опоры.

Детали из бруса при выполнении косого прируба дополнительно крепятся проходящим через центр соединения болтом. Отверстие для его установки высверливается заранее, Ø его равен Ø стержня крепежа. Чтобы древесина в месте установки крепления не сминалась, под гайки укладываются широкие металлические шайбы.

Если с применением косого прируба соединяют доску, то дополнительная фиксация производится с применением хомутов или гвоздей.

Вариант 2: Сплачивание досок

В случае использования технологии сплачивания центр соединяемого участка располагается прямо над опорой. Линии состыковки торцованных досок располагаются с обеих сторон от центра опоры на расчетном расстоянии, равном 0,21 × L, где L обозначает длину перекрываемого пролета. Фиксацию проводят гвоздями, устанавливаемыми в шахматном порядке.

Расчет балок деревянного перекрытия

Для того, чтобы определить какое количество деревянных балок и каких размеров потребуется для устройства перекрытия необходимо:

• замерить пролет, который они будут перекрывать;
• определиться со способами их закрепления на стенах (на какую глубину они будут заходить в стены);
• сделать расчет нагрузки, которая будет на них действовать при эксплуатации;
• с помощью таблиц или программы-калькулятора подобрать подходящие шаг и сечение.

Теперь рассмотрим, как это можно сделать.

Длина деревянных балок перекрытия

Необходимая длина балок перекрытия определяется размерами того пролета, который они будут перекрывать и запасом необходимым для заделывания их в стены. Длину пролета несложно замерить с помощью рулетки, а глубина заделывания в стены, во многом, зависит от их материала.

В домах со стенами из кирпича или блоков балки обычно заделываются в «гнезда» на глубину не менее 100 мм (доска) или 150 мм (брус). В деревянных домах их, как правило, укладываютс в специальные зарубки на глубину не меньше чем 70 мм. При использовании специального металлического крепления (хомутов, уголков, кронштейнов) длина балок будет равна пролету — расстоянию между противоположными стенами, на которых они крепятся. Иногда, при монтаже стропильных ног крыши непосредственно на деревянные балки, их выпускают наружу, за пределы стен на 30-50 см, формируя, таким образом, свес крыши.

Оптимальный пролет, которые могут перекрывать деревянные балки 2,5-4 м. Максимальная длина балки из обрезной доски или бруса, то есть пролет, который она может перекрывать — 6 м. При большей длине пролета (6-12 м) необходимо использовать современные деревянные балки из клееного бруса или двутавровые, а также можно опирать их на промежуточные опоры (стены, колонны). Кроме этого для перекрытия пролетов, длиной более 6 м, вместо балок можно использовать деревянные фермы.

Определение нагрузки, действующей на перекрытие

Нагрузка, действующая на перекрытие по деревянным балкам состоит из нагрузки от собственного веса элементов перекрытия (балок, межбалочного заполнения, зашивки) и постоянной или временной эксплуатационной нагрузки (мебели, различных бытовых устройств, материалов, вес людей). Она, как правило, зависит от вида перекрытия и условий его эксплуатации. Точный расчет таких нагрузок довольно громоздкий и выполняется специалистами при проектировании перекрытия, но при желании выполнить его самостоятельно, можно использовать упрощенный его вариант, приведенный ниже.

Для чердачного деревянного перекрытия, которое не используется для складирования вещей или материалов, с легкими утеплителем (минеральная вата или др.) и подшивкой постоянная нагрузка (от собственного веса — Рсобств.) обычно принимается в пределах 50 кг/м2.

Эксплуатационная нагрузка (Рэкспл.)для такого перекрытия (согласно СНиП 2.01.07-85) составит:

70х1,3 = 90 кг/м 2 , где 70 – нормативное значение нагрузки для такого вида чердака, кг/м2, 1,3 – коэффициент запаса.

Общая расчетная нагрузка, которая будет действовать на данное чердачное перекрытие составит:

Робщ.=Рсобств.+Рэкспл. = 50+90=130 кгм 2 . Округляя в большую сторону принимаем 150 кг/м 2 .

В случае, если в конструкции чердачного помещения будет использоваться более тяжелый утеплитель, материал для межбалочного заполнения или подшивка, а также если предполагается его использовать для хранения вещей или материалов, то есть оно будет интенсивно эксплуатироваться, то нормативное значение нагрузки следует увеличить до 150 кг/м2. В этом случае, общая нагрузка на перекрытие составит:

50+150х1,3 = 245 кг/м 2 , округляем до 250 кг/м 2 .

При использовании чердачного пространства для устройства мансарды, необходимо учесть вес полов, перегородок, мебели. В этом случае общую расчетную нагрузку необходимо увеличить до 300-350 кг/м 2 .

В связи с тем, что междуэтажное деревянное перекрытие, как правило, включает в свою конструкцию полы, а временная эксплуатационная нагрузка включает в себя вес большого количества предметов быта и максимальное присутствие людей, то оно должно быть рассчитано на общую нагрузку 350 — 400 кг/м 2 .

Сечение и шаг балок деревянного перекрытия

Зная необходимую длину балок деревянного перекрытия (L) и определив общую расчетную нагрузку можно определить необходимое их сечение (или диаметр) и шаг укладки, которые связаны между собой. Считается, что лучшим является прямоугольное сечение балки деревянного перекрытия, с соотношением высоты (h) и ширины (s) как 1,4:1. Ширина балок, при этом, может быть в пределах 40-200 мм, а высота 100-300 мм. Высоту балок часто выбирают такой, чтобы она соответствовала необходимой толщине утеплителя. При использовании в качестве балок бревен их диаметр может быть в пределах 11-30 см.
В зависимости от вида и сечения используемого материала, шаг балок деревянного

перекрытия может быть от 30 см до 1,2 м, но чаще всего он выбирается в пределах 0,6-1,0 м. Иногда его выбирают таким, чтобы он соответствовал размеру плит утеплителя, укладываемых в межбалочное пространство, или листов подшивки потолка . Кроме этого, в каркасных зданиях, желательно, чтобы шаг укладки балок соответствовал шагу стоек каркаса — в этом случае будет обеспечена наибольшая жесткость и надежность конструкции.

Сделать расчет или проверку уже выбранных размеров деревянных балок перекрытия можно по справочным таблицам (некоторые приведены ниже) или используя онлайн калькулятор «расчет деревянных балок перекрытия», который легко найти в интернете, «забив» соответствующий запрос в поисковике. При этом необходимо учесть, что относительный их прогиб для чердачных перекрытий не должен быть более 1/250, а для междуэтажных – 1/350.

Сращивание стропил по длине: простые способы удлинения пиломатериалов без ущерба для их прочности

Пример того, как из двух коротких балок можно сделать одно длинное и прочное стропило

Часто при сборке кровельного каркаса стандартной длины, пиломатериалов недостаточно. Эту проблему помогает решить сращивание стропил по длине. Я расскажу об актуальных способах, позволяющих правильно нарастить доски и брусья. В итоге вы сможете собрать прочные стропила нужной длины, из тех пиломатериалов, которые есть в наличии.

Как сращивать брус по длине основные моменты

Строганный брус из лиственницыотличаетсялегкостью сборки. Существуют следующие видыэтого материала:

• обычный;
• профилированный, у которого выполнены специальные пазы и гребни;
• клееный, при производстве склеиваются отдельные ламели в цельное изделие.

Для изготовления профилированногоматериалаиспользуетсяхвойная древесина. Его высушивают до 20%, поэтому он отличается равномерной влажностью, стойкостью к гниению, растрескиванию, нот требует до года на усадку. Клееный брус стоит дороже профилированного. Он практически не требует наружной отделки.

При строительстве часто строганный сухой брус 100х150 стыкуется по длине. Этот процесс называется сращиванием. Способ стыкования выбирается по месту, где будет использоваться материал.Если в процессе эксплуатации предполагаются серьезные нагрузки, то выполняется сращивание на шип.

Наращивание может потребоваться и на несущих стенах, и на разделительных перегородках. Стыкование также дает возможность экономно использовать материал. При возведении стен венцы надо собирать с учетом перевязки (стыки в соседних рядах должны располагаться на противоположных сторонах стены, по аналогии с кладкой кирпича).

Если материал будет испытывать только сжатие, то достаточно соединить элементы внакладку (косыми либо прямыми срезами). Для повышения стойкости против боковых нагрузок для стыкования материала применяется вариант замка.Наращивание позволяет рационально использовать строительный материал.

Какие перекрытия в доме?

Перекрытия в доме предназначены для разделения этажей и обеспечения прочности и устойчивости конструкции здания. В зависимости от материала, из которого они выполнены, перекрытия могут иметь различные характеристики и свойства.

Вот некоторые из наиболее распространенных типов перекрытий в доме:

1. Деревянные перекрытия – обычно состоят из бревен или досок, которые укладываются на балки или стропила. Деревянные перекрытия легкие и просты в установке, но они имеют недостаточную прочность и шумоизоляцию.

2. Железобетонные перекрытия – это жесткие плиты, которые состоят из железобетонного армирования и бетонной стяжки. Железобетонные перекрытия прочные и стойкие, но тяжелые и дорогие в установке.

3. Кирпичные перекрытия – состоят из кирпичных сводов, которые укладываются на кирпичные стены. Кирпичные перекрытия прочные, но тяжелые и дорогие в установке.

4. Металлические перекрытия – состоят из металлических листов, которые укладываются на металлические балки или стропила. Металлические перекрытия легкие и прочные, но имеют низкую шумоизоляцию.

5. Перекрытия из пенобетона – это плиты, которые состоят из пенобетонного блока с армированием из стальной сетки. Пенобетонные перекрытия легкие и прочные, но имеют низкую шумоизоляцию.

Выбор типа перекрытия зависит от многих факторов, включая желаемый уровень шумоизоляции, прочности, стоимости и времени установки.

Видео. Вариант сращивания балок..
