Расчет расстояния между стропилами двухскатной крыши

Крыша с двумя скатами — одно из наиболее распространенных и универсальных решений для покрытия строений различного назначения. Они могут быть выполнены в холодном варианте для неотапливаемых чердачных помещений, а также утепленными для мансардных комнат. Если вас интересует «расстояние между стропилами», то следует подчеркнуть:

Расстояние между стропилами двухскатной крыши

Важно. Дом имеет два главных архитектурных элемента, играющих решающую роль в долговечности и безопасности эксплуатации: фундамент и крыша. Во время их проектирования нужно в точности выполнять все требования строительных норм и правил.

Проектированием и строительством стропильной системы могут заниматься только профессионалы. Они должны иметь глубокие теоретические знания и большой практический опыт выполнения подобных работ, только практика позволяет принимать оптимальные решения по ходу строительства.

Архитектурное проектирование должно выполняться профессионалами

Каждый дом имеет свои индивидуальные особенности, каждая партия пиломатериалов отличается по прочности, каждый несущий узел может изготавливаться и фиксироваться различными способами. Все это влияет на устойчивость стропильной системы, повышает или уменьшает сметную стоимость крыши и т. д. Нужно добиваться такого варианта, чтобы стропильная система была максимально простой в строительстве и при этом одновременно надежной и дешевой.

При проектировании учитывается не только надежность конструкции, но и сметная стоимость

Содержание статьи

• Какие факторы влияют на расстояние между стропилами двускатной крыши
• Какое влияние на расстояние стропилин оказывает тип кровельных материалов
  • 2.1 Цены на различные виды черепицы
• Алгоритм расчета стропильной системы
• Определение усилий на крышу
  • 4.1 СНиП 2.01.07-85. «Нагрузки и воздействия»
  • 4.2 Снеговые нагрузки
  • 4.3 Цены на снегозадержатели
  • 4.4 Ветровые нагрузки
  • 4.5 Масса элементов стропильной системы и кровли
• Расчет стропильных ног
  • 5.1 Пример расчета
  • 5.2 Цены на брус
• Когда нужно рассчитывать расстояние между стропильными ногами
  • 6.1 Видео – Выбор расстояния между стропилами

Какие факторы влияют на расстояние между стропилами двускатной крыши

Есть очень много различных мнений неопытных застройщиков о том, как выбирать расстояние между стропилами. Некоторые на полном серьезе дают советы по выбору этого параметра для каждого вида кровельного материала: натуральной или искусственной штучной черепицы, металлочерепицы и профнастила, мягких битумных или шиферных покрытий На самом деле все это не так, архитекторы никогда не ставят в исходных данных во время расчета шага стропильной системы тип кровли.

Физические свойства кровельных материалов, совместно и иными факторами, оказывают влияние не на расстояние между стропилинами, а на их размеры и дополнительные конструктивные элементы стропильной системы для повышения устойчивости конструкции, среди которых:

• вертикальные опоры;
• горизонтальные прогоны;
• угловые подпорки;
• ригели и прочие специальные элементы.

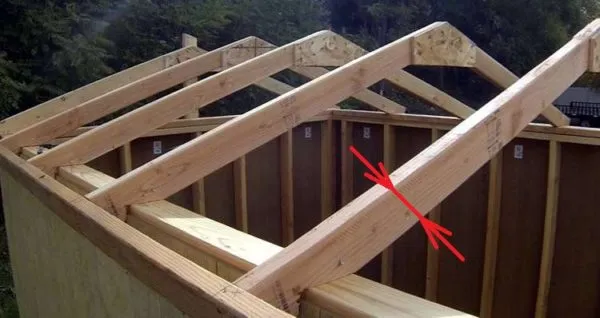

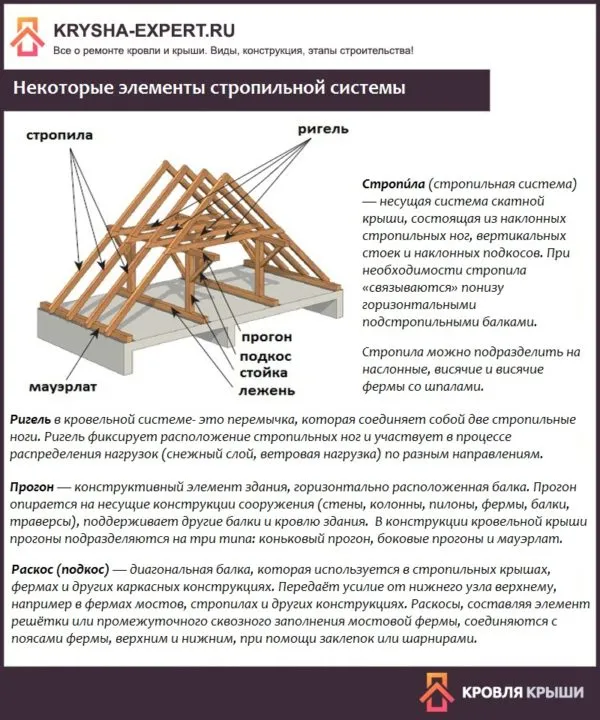

Некоторые элементы стропильной системы

В конструкции крыши деревянного дома множество различных элементов, каждый из которых выполняет свою функцию и фиксируется определенным образом. Чтобы узнать подробно, из каких элементов состоит крыша деревянного дома, читайте статью на нашем сайте. Вы найдете не только описание элементов, но и лучшие практические советы!

Перед началом расчетов инженеры имеют исходные данные (техническое задание) по всей системе, с учетом этих величин рассчитываются остальные параметры. В числе исходных данных есть и шаг стропилин, он известен до начала проектирования и не изменяется в окончательном проекте. Что именно влияет на этот параметр?

Факторы, влияющие на расстояние между стропилами	Краткое описание
Тип кровли	Этот фактор оказывает влияние только в том случае, если планируется делать крышу утепленной. В техническом задании на проектирование должен указываться тип и размеры используемых утеплителей, а они бывают разными. К примеру, стандартная ширина пенопласта и прессованной минеральной ваты составляет 60 см. Для того чтобы исключить образование мостиков холода, облегчить и ускорить процесс установки утеплителя и минимизировать количество непродуктивных отходов пролет между стропилинами должен быть в пределах 56–58 см. Рулонная минеральная вата может иметь ширину от 120 см до 100 см. Соответственно, для их монтажа требуется иной шаг стропильных ног.
Экономическая целесообразность	Чем больше расстояние, тем больше нагрузку воспринимает каждая стропильная нога. Это влияет на ее размеры и общее количество пиломатериалов для крыши. В настоящее время дерево относится к очень дорогой категории стройматериалов, нужно добиваться уменьшения расхода. Делается это как за счет использования дополнительных упоров стропильной системы для оптимального распределения нагрузки, так и за счет регулировки количества стропильных ног, что позволяет уменьшать сечение элементов крыши и экономить дорогие доски.
Технологичность	Каждый дом имеет свои архитектурные особенности. Имеется в виду расположение и количество дымоходов и вентиляционных выходов, планировка чердачных помещений, материалы изготовления несущих стен, наличие деревянного мауэрлата или бетонного армирующего пояса. Стропилины не могут располагаться над дымоходами и вентиляционными трубами, мешать установке мансардных окон и т. д. Такие нюансы обязательно продумываются во время проектирования строения, они также оказывают влияние на расстояние между стропилами.

Важно. Шаг стропильных ног измеряется между осями, при выборе окончательного параметра нужно принимать во внимание толщину досок. Для монтажа утеплителя важное значение имеет расстояние между боковыми плоскостями, а не осями стропилин.

Какое влияние на расстояние стропилин оказывает тип кровельных материалов

На этом вопросе необходимо подробно остановиться, довольно много застройщиков не до конца понимают проблему. Для ответа нужно знать принципиальные отличия материалов и их влияние на расстояние и расчет стропил. Подчеркнем, что имеются в виду не эксплуатационные характеристики кровельных покрытий или их дизайнерский вид, а именно конструкционные и физические различия.

1. Линейные размеры. Больше всего размеры у металлических покрытий, длина листов может достигать восьми метров.



   В зависимости от характеристик здания, крышу которого требуется накрыть, размеры металлочерепицы могут различаться

   Меньше всего размеры у штучных кровель, далее располагается гибкая черепица и шифер (асбестоцементный или ондулиновый).

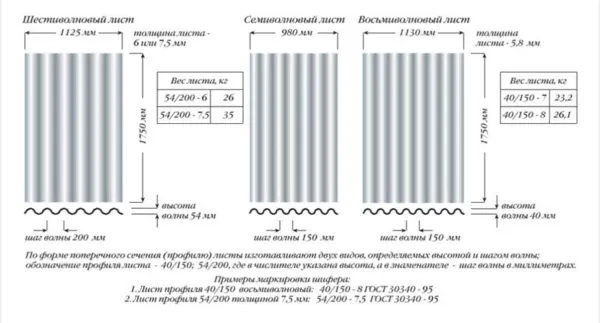

   Габариты шиферных листов

   Все эти материалы имеют принципиально разные методы фиксации к стропильной системе. Но никакого влияния на шаг стропилин они не оказывают.

2. Прочность на изгиб. Есть ошибочное мнение, что для гибких кровельных материалов нужно уменьшать шаг, это не так. Ни одно кровельное покрытие не фиксируется непосредственно к стропильным ногам, для этого изготавливается обрешетка, при ее обустройстве учитываются способы крепления. Причем для некоторых видов кровельных покрытий нужно очень точно контролировать шаг обрешетки – материалы имеют точно предусмотренные во время изготовления места фиксации.

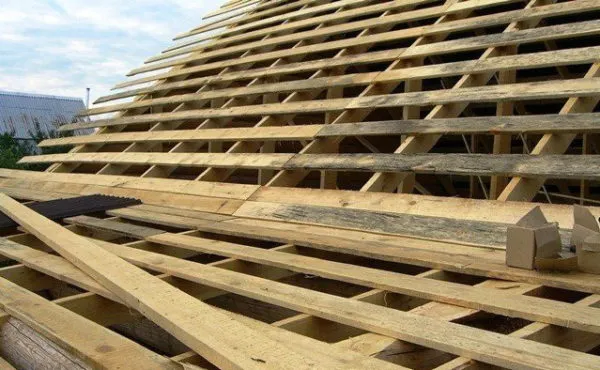

   Обрешетка

3. Вес. На расчет стропильной системы оказывают влияние только тяжелые покрытия: штучная черепица и асбестоцементный шифер. Все остальные типы кровель имеют настолько незначительную массу, что она не учитывается при проектировании конструкции.



   Один квадратный метр покрытия из натуральной черепицы может весить 40-60 кг.

Цены на различные виды черепицы

Черепица

Алгоритм расчета стропильной системы

Как уже выше упоминалось, расстояние между стропилинами задается на начальном этапе и зависит от характеристик утеплителей. Они влияют еще на один их важный параметр – ширину досок.

Ширина досок стропил

Она должна учитывать минимальную толщину утеплительного слоя с учетом климатической зоны расположения здания. Если в холодных регионах утеплитель должен иметь толщину 20 см и более, то для более теплого климата достаточно 10 см утеплителя. Соответственно, ширина доски для стропилин от 20 см до 10 см.

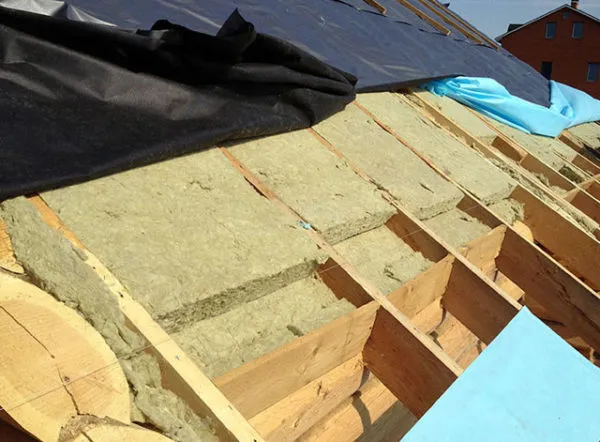

Утепление кровли

Практический совет. Всегда нужно учитывать стоимость пиломатериалов. Есть варианты, когда намного выгоднее для стропильных ног использовать доски шириной 10 см, а глубину ниши под утеплитель увеличивать за счет наращивания обыкновенными тонкими низкокачественными. Но во всех случаях главный критерий размеров – возможность держать максимальные расчетные нагрузки.

Расчет стропилин выполняется в несколько этапов.

Определение усилий на крышу

На скат кровли действуют несколько видов нагрузок, они имеют различное значение и свои особенности влияния на прочность системы.

1. Постоянные нагрузки. Имеется в виду вес строительных материалов для стропильной системы и масса кровельных покрытий. Если в качестве покрытий будут применяться тяжелые виды материалов, то их масса обязательно учитывается.

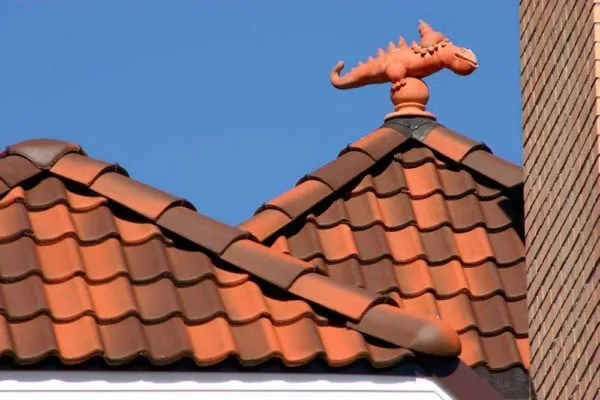

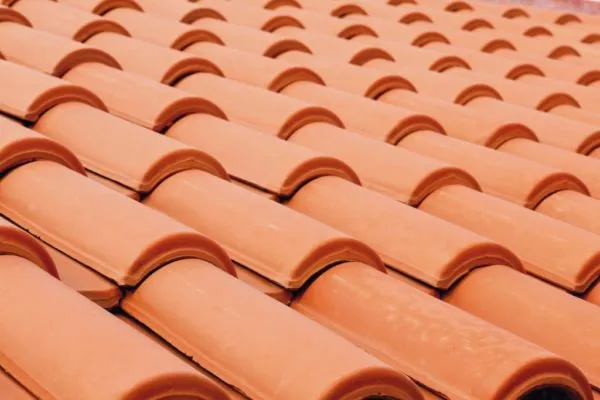

   Вес натуральной черепицы всегда учитывается при расчетах

   Что касается легких металлических листов, это необязательно.

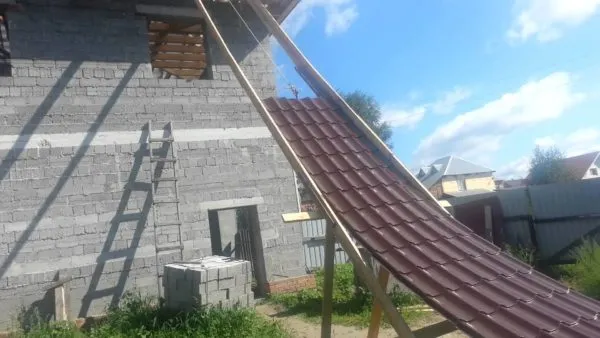

   Вес металлической черепицы учитывать не обязательно

   Дело в том, что крыша относится к особо важному конструктивному элементу здания, а они имеют запас прочности не менее 140%. Это значит, что конструкция может выдерживать нагрузки почти в полтора раза больше от расчетных. Максимальные нагрузки на крышу создает снег и ветер. Значения этих усилий измеряются сотнями килограммов, а масса металлических листов всего несколько килограмм на квадратный метр. Коэффициент запаса прочности полностью перекрывает возможное увеличение усилий.

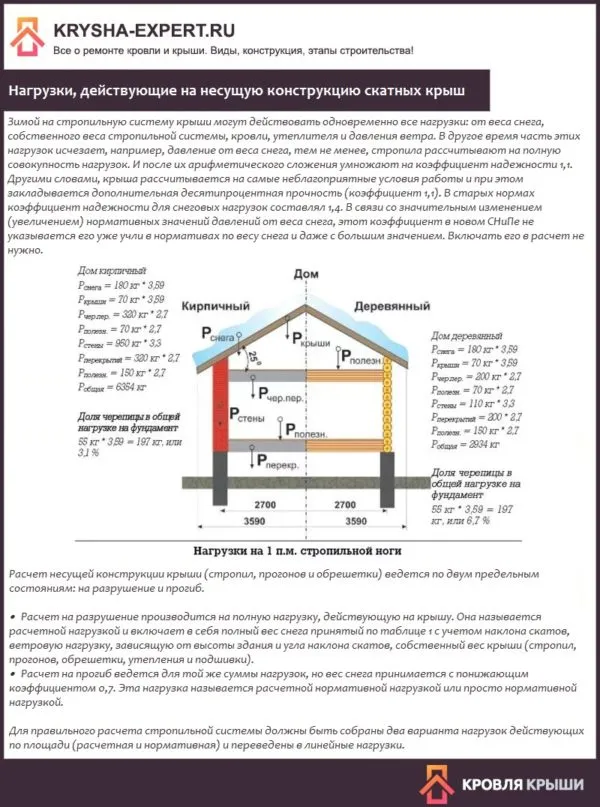

   Нагрузки, действующие на несущую конструкцию скатных крыш

2. Переменные нагрузки. К ним причисляются снеговые и ветровые усилия, они размещаются в таблицах, имеющихся в строительных нормах и правилах. При этом учитывается расположение строения (в городе или на открытой местности), этажность, форма крыши и т. д. Нужно иметь в виду, что в последнее время климат стремительно меняется, а в таблицах сведения пятидесятилетней давности. Применять их не очень корректно, лучше брать данные из сводок гидрометцентра своего региона.



   Районирование территории Российской Федерации по расчетному значению веса снегового покрова земли

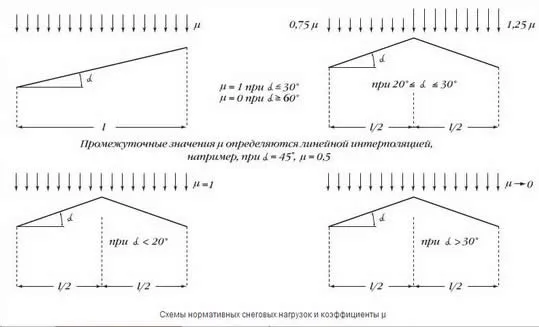

   Схемы нормативных снеговых нагрузок

Максимальные постоянные и временные нагрузки суммируются и увеличиваются примерно на 40% для создания запаса прочности всех несущих элементов. Коэффициент запаса можно учитывать и по другой методике. После выполнения всех инженерных расчетов определяются линейные параметры стропилин, в окончательном варианте они умножаются на коэффициент 1,4, результаты используются во время создания рабочих чертежей стропильной системы. Каким способом пользоваться не имеет значения, главное соблюдать точность математических расчетов, а выполнить их может лишь специалист со специальным техническим образованием.

Методика прописана в СНиПе 2.01.07-85, в него внесены изменения некоторых формул, принятые в 2008 году. Перед тем как принимать во внимание расстояние между стропилинами, следует узнать все нагрузки, действующие на них.

СНиП 2.01.07-85. «Нагрузки и воздействия»

Строительные нормы и правила скачать в формате PDF

Снеговые нагрузки

Цены на снегозадержатели

Снегозадержатель

Инженеры пользуются формулой

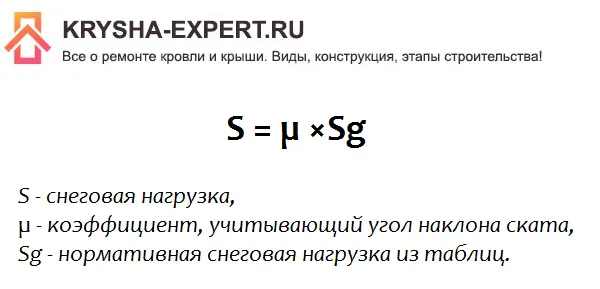

Формула 1. Определение снеговой нагрузки

Мы уже упоминали, что нормативная нагрузка может значительно отличаться от фактической, в связи с этим рекомендуется применять более современные данные. Что касается угла наклона крыши α, то этот параметр задается в исходных технических условиях на проектирование стропильной системы. Коэффициент µ определяется по формуле

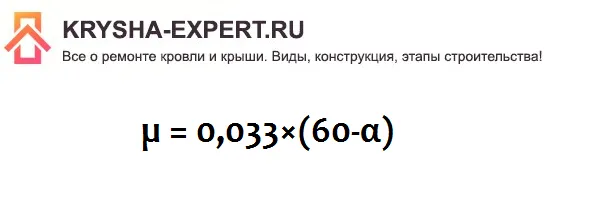

Формула 2. Определение µ

Одна составляющая нескольких усилий на стропила определена, теперь следует переходить к остальным видам нагрузок.

Важно. Обратите внимание, что снеговые нагрузки в зависимости от климатического региона колеблются в пределах 120–180 кг/м2. Теперь должно быть понятным, почему вес легких кровель можно игнорировать, их усилия примерно 5–7 кг/м2, это в пределах математической ошибки. Кроме того, применяется коэффициент запаса прочности. 40% от 180 кг составляет 72 кг, эта величина намного больше массы металлических кровель и уже учтена во время расчетов стропилин на прочность.

Ветровые нагрузки

Эти усилия могут достигать существенных величин и обязательно принимаются во внимание при расчете параметров стропильных ног. При этом различаются два вида ветровых нагрузок. При наклоне скатов более 30° ветер пытается их опрокинуть, с большим усилием давит на подветренную сторону крыши. Если уклон небольшой, то из-за разностей скорости движения воздушных потоков появляется подъемная сила, отрывающая кровлю от мауэрлата. Ветровые нагрузки определяются по формуле

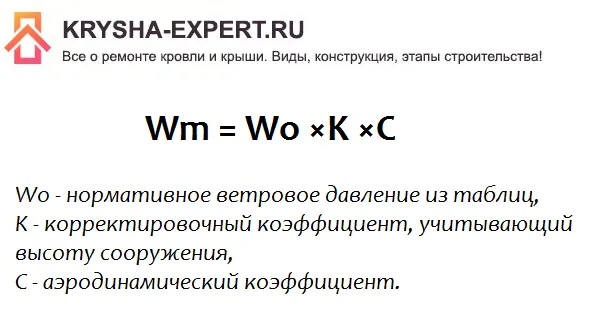

Формула 3. Определение ветровых нагрузок

Коэффициент ветрового давления по высоте включает несколько факторов. Все они имеют сложную методику расчетов, которые выполняются грамотными инженерами-термодинамиками.

Для облегчения расчетов в нормативных документах есть готовая таблица, конкретный коэффициент выбирается в зависимости от:

• высоты здания;
• типа местности (открытая или закрытая);
• высоты городских застроек.

Аэродинамический коэффициент может быть больше единицы или меньше единицы. В первом случае ветровая нагрузка увеличивается, во втором немного уменьшается. Для большинства зданий делаются упрощенные расчеты по ветровым нагрузкам, принимается, что коэффициент равен 0,8.

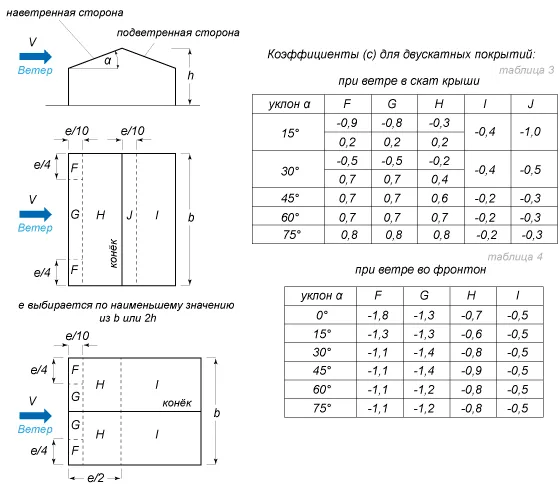

Значения аэродинамических коэффициентов ветровой нагрузки

Масса элементов стропильной системы и кровли

С учетом особенностей обрешетки и материалов изготовления стропильных ног их общая масса может увеличивать значения нагрузок на систему в пределах 30–50 кг/м2. Как уже упоминалось, этот параметр можно игнорировать. Большой коэффициент запаса делает крыши универсальными, их можно покрывать любыми видами кровельных материалов.

Расчет стропильных ног

Расстояние между ними имеется в техническом задании на проектирование, является стабильной величиной и прописано в техническом задании на проектирование. Далее следует узнать линейные размеры стропилин, чтобы они выдерживали максимально возможные во время эксплуатации усилия. Распределенная нагрузка на погонный метр ноги определяется по формуле

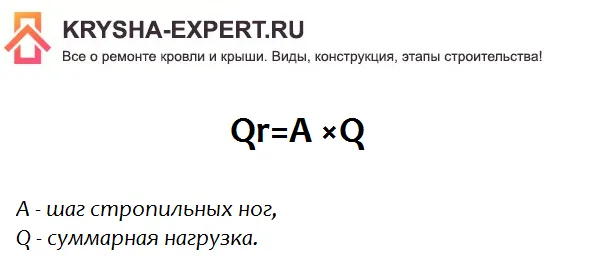

Формула 4. Распределенная нагрузка на погонный метр ноги

У нас имеются все исходные данные для расчета распределенной нагрузки.

Теперь можно переходить к подбору оптимального сечения стропильной ноги. При этом следует руководствоваться таблицей ГОСТа 24454-80, в которой указаны стандартные размеры пиломатериалов (толщина и ширина).

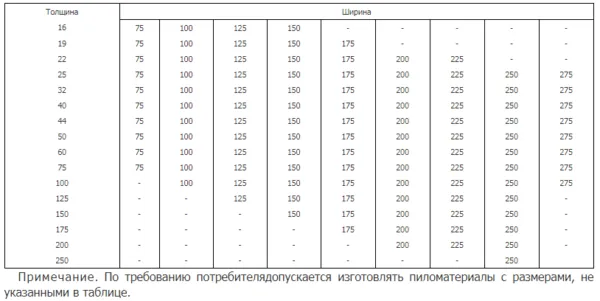

Номинальные размеры толщины и ширины обрезных пиломате­риалов с параллельными кромками и толщины необрезных и обрезных пиломатериалов с непараллельными кромками

Обязательно следует ознакомиться с таблицей, это нужно для понимания методики выбора досок. К примеру, при толщине 16 мм максимальная ширина доски 150 мм, а при толщине 75 мм максимальная ширина увеличивается до 275 мм.

Нужно задать ширину сечения доски и с учетом этого параметра рассчитать высоту. Используется формула

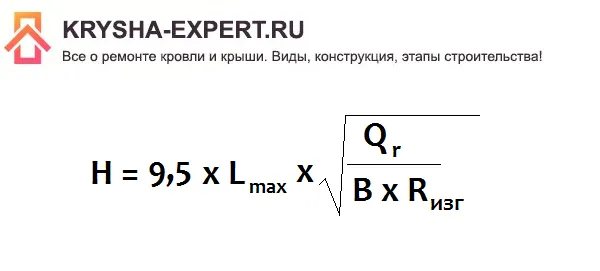

Формула 5. Сечение стропильной ноги при уклоне ската α < 30°

Она подходит для случаев, когда уклон крыши α < 30°.

Если угол наклона ската α > 30°, то нужно пользоваться формулой

Формула 6. Сечение стропильной ноги при уклоне ската α > 30°

Здесь:

• H – искомая высота доски для стропилины;
• Lmax – расстояние между самыми удаленными точками упора стропилины. Для небольших скатов равняется расстоянию от конька до мауэрлата, в других случаях нужно устанавливать различного типа упоры и измерять расстояние с учетом их расположения;
• Qr – распределенная нагрузка на стропильную ногу, она вычислялась ранее;
• B – толщина доски, выбирается произвольно с учетом индивидуальных особенностей стропильной системы;
• Rизг – нормативные показатели сопротивления древесины на изгиб.

Зависят от качества пиломатериалов и сорта древесины, берутся из таблиц государственных стандартов. Качество пиломатериала играет решающую роль в показателях сопротивления пиломатериалов на изгиб.

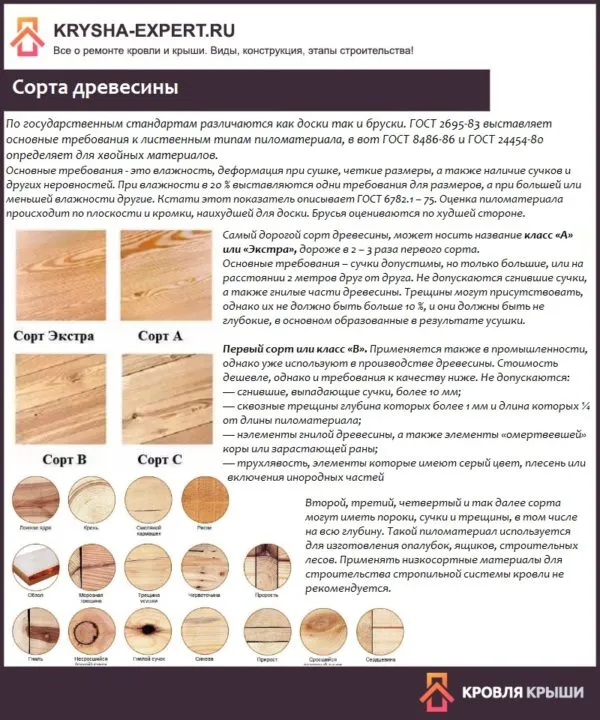

Сорта древесины

Пиломатериалы первого сорта

К примеру, если для первого сорта сосны Rизг = 140 кг/см2, то для третьего сорта этот параметр уменьшается до 85 кг/см2. Нормативы жестко регламентируют радиус изгиба крыши, если он слишком маленький, то велики риски образования протечек из-за нарушения целостности кровельных покрытий. Для всех элементов крыши величина прогиба не может превышать L (длина рабочего участка)/200.

В СНиПе есть формула проверки условия, при котором прогиб не превышает установленные нормы

Формула 7. Проверка условия, при котором прогиб не превышает установленные нормы

Если сумма превышает единицу, то необходимо увеличивать толщину или ширину стропильной ноги.

Пример расчета

Известно количество стропилин, эта величина всегда определяется с учетом необходимого расстояния между ними. В нашем случае шаг 80 см, угол наклона ската 35°, длина рабочего участка 280 см. Стропильная система изготавливается из сосны, радиус изгиба этого материала первого сорта 140 кг/см2. В качестве кровельного материала будет использоваться штучная цементно-песчаная черепица. Это очень тяжелый материал, его вес рекомендуется принимать во внимание. Масса квадратного метра черепицы достигает 50 кг. Теперь все исходные данные известны, можно приступать к расчетам.

С учетом климатической зоны суммарная ветровая и снеговая нагрузка равняется 253 кг/м2, к ним следует прибавить вес черепицы, итого получается 303 кг/м2. Распределенная нагрузка на стропилину вычисляется по формуле и в нашем случае составляет 242 кг/м2. Планируется стропилины делать толщиной 5 см, нужно найти их ширину.

Применяем формулу

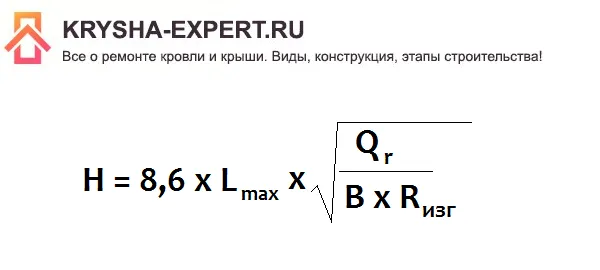

Формула 6. Сечение стропильной ноги при уклоне ската α > 30°

Используется именно эта формула из-за того, что угол наклона ската более тридцати градусов. Теперь осталось проверить, не будет ли превышен максимально допустимый радиус прогиба стропилины. Если значение менее единицы – все в норме. Если оно более единицы, то необходимо увеличивать линейные размеры досок.

Цены на брус

Брус

Когда нужно рассчитывать расстояние между стропильными ногами

Такая необходимость возникает очень редко и в основном касается нежилых помещений. К примеру, застройщик уже имеет доски для изготовления стропильной системы, ему необходимо знать, на каком расстоянии фиксировать стропила, чтобы крыша выдерживала расчетные нагрузки. То есть, нужно делать обратный расчет. Если в стандартной ситуации расстояние известно и с учетом этих параметров подбираются размеры досок, то во втором случае все наоборот. Известны размеры стропильных досок, нужно определить шаг стропилин. Делается это в таком порядке.

1. Узнайте величину снеговых и ветровых нагрузок на кровлю в данном климатическом регионе. Величина угла наклона скатов стропильной системы задана. Если кровля из штучной черепицы или асбестоцементного шифера, то рекомендуется к полученной сумме прибавить их массу. Вес более легких материалов при расчетах игнорируется.

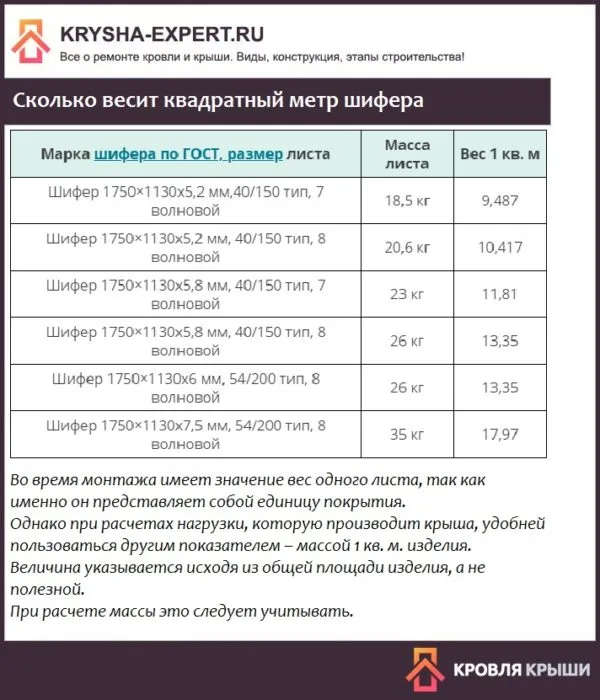

   Сколько весит квадратный метр шифера

2. Определите распределенную нагрузку. Если стропильные ноги имеют наклонные упоры, то следует знать максимальное расстояние между двумя точками. К примеру, от конька до упора 1,5 м, а от мауэрлата 3,0 м. Для расчетов нужно брать 3,0 метра именно на этом участке стропильные ноги должны иметь максимальную прочность.

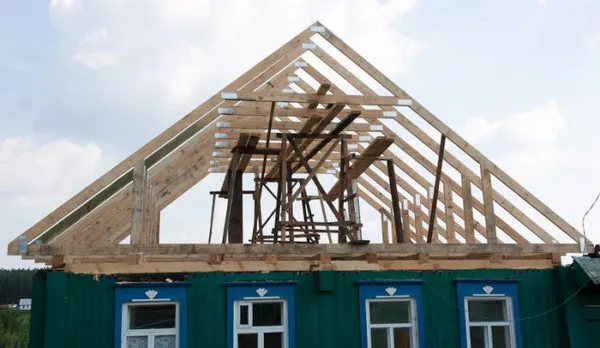

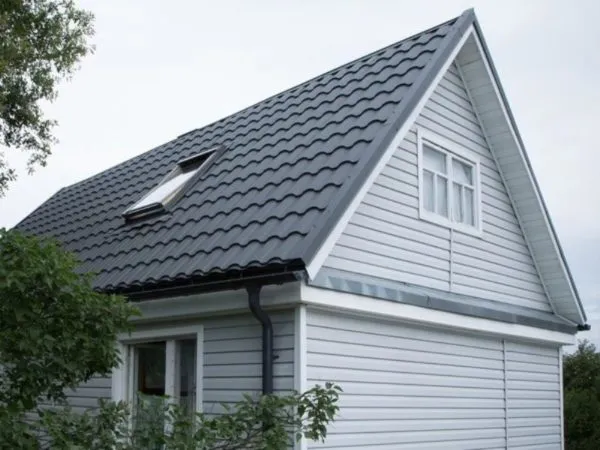

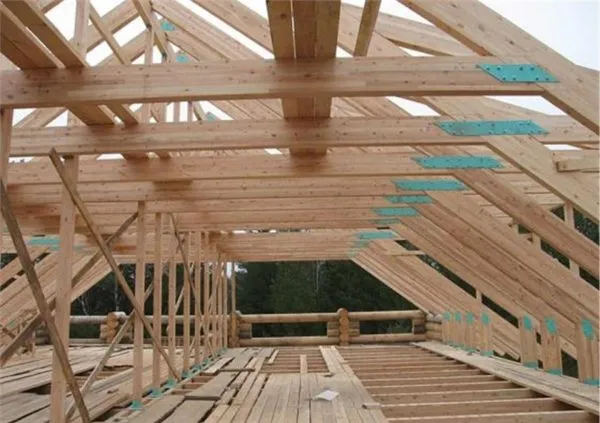

   Стропильная система двухскатной крыши

3. Первые два действие ничем не отличаются от обычного ранее описанного расчета. А далее необходимо воспользоваться СНиПами и узнать, какие максимальные нагрузки на изгиб выдерживают пиломатериалы. Не подбирать их значения с учетом нагрузок, как ранее описывалось, а наоборот, пользоваться уже имеющимися значениями.

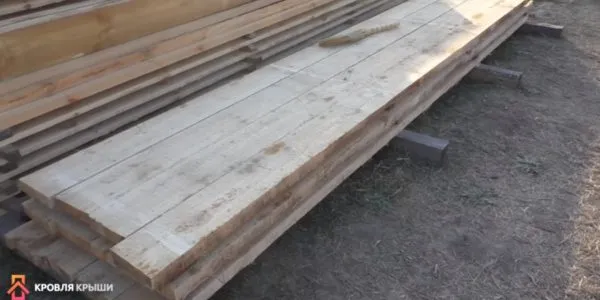

   На что обратить внимание, выбирая пиломатериалы

Зная общую нагрузку на крышу и максимальную нагрузку на одну стропилину простым арифметическим действием определяем количество стропильных ног. Разумеется, все округления делаются в большую  сторону, излишек запаса прочности стропильной системе никогда не повредит. Последний этап – длина ската крыши делится на минимальное количество стропилин и получается расстояние между ними. Округления нужно делать в сторону уменьшения шага.

Видео – Выбор расстояния между стропилами

Какое расстояние должно быть между стропилами крыши?

Расстояние между стропилами крыши зависит от многих факторов, включая тип материала кровли, климатические условия, грузоподъемность крыши, наклон крыши, ширину пролета и т.д. Однако, существуют некоторые общепринятые рекомендации для расстояния между стропилами.

Для кровли из профнастила или металлочерепицы расстояние между стропилами обычно составляет 0,6-1 метр, в зависимости от размера листа материала. Для кровли из шифера, ондулина или других материалов с большим весом расстояние между стропилами может быть меньше — около 0,5-0,7 метра.

Если крыша имеет большой уклон, расстояние между стропилами может быть больше, чтобы обеспечить дополнительную жесткость конструкции. В снежных регионах также может потребоваться увеличение расстояния между стропилами для обеспечения необходимой грузоподъемности крыши.

В любом случае, рекомендуется обратиться к специалистам для расчета оптимального расстояния между стропилами в зависимости от конкретных условий и требований.
