Изготовление подъемного крана своими руками — самодельное устройство для грузоподъемных задач, строительства и чертежи

Перемещение тяжестей с одного места на другое и их подъем требуют огромных физических усилий и затрат времени. Этот процесс обычно реализуется с помощью металлических конструкций. Однако, если у вас ограничен бюджет, можно изготовить подъемный кран из дерева. Если вас интересует, как создать кран, прочитайте далее.

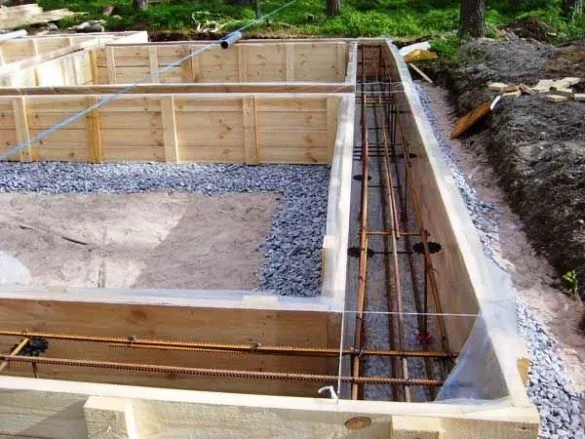

Как правило, такая необходимость возникает при строительстве частного дома.

Чтобы чрезмерно не напрягаться, целесообразно использовать подъемный кран.

Обычно такую конструкцию изготавливают из металла. Однако, если бюджет сильно ограничен, можно сделать подъемный кран из дерева.

В сегодняшней статье мы как раз и рассмотрим, как сделать своими руками деревянный подъемный кран для стройки. Своим личным опытом поделился автор YouTube канала «Домостройщик».

Возможно, вам также интересно будет прочитать статью: как изготовить оснастку для работы с дрелью

.

Составление проекта

Для строительства дома необходим подъемный кран. Рассмотрим, как самостоятельно сделать конструкцию миниатюрного крана для подъема строительных грузов на высоту. Необходимо изготовить передвижное разборное устройство.

Сначала составляют и рассчитывают проект по изготовлению аппарата:

1. Основную часть конструкции представляет опорная рама. Ее устанавливают на колеса или стационарно.
2. На ходовую раму фиксируют узел вращения агрегата.
3. Стрела может поворачиваться благодаря созданию электрического или ручного управления.
4. Агрегат можно разбирать на части для удобства транспортировки.
5. Кран будет устойчивым благодаря созданию блока противовесов и стальных тросовых оттяжек.
6. Груз будет подниматься при помощи блока и лебедки.
7. Нужно собрать подъемный кран своими руками.

Подъемник для кладки газобетонных блоков

За границей, при строительстве частных домов, часто используют краны и разнообразные подъёмники. Так строительство идёт быстрее, а значит, «коробка» обходится дешевле, т.к. выгоднее использовать средства малой механизации, чем нанимать чернорабочих. У нас застройщик надеется сам на себя и часто строит дом «в одну каску». Поэтому остро стоит вопрос, как физически не надорваться, делая кладку стены из газобетонных блоков весом в 35-40 кг.

Интересен вариант необычного самодельного «помощника» пользователя FORUMHOUSE с ником Крестик. Сначала покажем то, что он взял за основу.

Немецкий мини-кран с выдвижной центральной стойкой

Особенность подъёмника — оригинальная складывающаяся «рука-стрела», с помощью которой кран, передвигаясь на колёсах, может дотянуться до двух противоположных стен.

Крестик

Я самостоятельно строю дом и, чтобы иметь возможность класть газобетонные блоки, построил подъёмник по вышеуказанному образцу. Кран сделал полностью разборным, кроме основания. Максимальную нагрузку на крюке не мерил, но меня (вес 95 кг) он спокойно поднимает.

Технические характеристики подъёмника:

• ширина – 2200 мм;
• высота – 4200 мм;
• вылет стрелы – 4200 мм;
• грузоподъёмность электрической тали – до 800 кг;
• полный вес крана с балластом – примерно 650 кг;
• вес подъёмника без балласта – около 300 кг;
• максимальная высота подъёма блока для кладки – 3500 мм.

Рабочая высота подъёма блоков регулируется в двух диапазонах. Первый – 1750 мм. Второй – 3.5 м, для чего конструкция поднимается, скользя по опорным «ногам» вверх с помощью гидравлического домкрата с подкладкой проставок из ГБ блоков.

Для изготовления подъёмника пользователю потребовалось:

• поворотные колёса;
• профильные трубы для мачты, «ног» и стрелы сечением 12х12 см, 12х6 см, стенка 6 мм;
• трубы-укосины – 63х3 мм;
• мощные петли от ворот;
• поворотный механизм стрелы сделан из стали СТ45 и «205-х» подшипников.

В процессе эксплуатации конструкцию доработали. Например, пользователь проложил кабель для лебёдки в гофротрубе и удлинил кабель пульта управления.

Крестик

У конструкции есть ряд недостатков, которые я хотел бы исправить. Например, думаю сделать беспроводное управление, заменить петли от ворот на подшипники. Увеличить кол-во «суставов» в стреле при том же вылете. Вместо временного противовеса — мешков с пескобетоном, залить балласт из бетона.

Важный нюанс: чтобы подъёмник мог передвигаться по строительной площадке или, например, по бетонной плите перекрытия второго этажа, нужно поддерживать рабочее место в чистоте, т.к. осколки ГБ, мусор мешают перестановке крана.

Конструкция необычного подъёмника заинтересовала пользователей портала.

Константин Я. Участник FORUMHOUSE

С таким подъёмником, думаю, как делают в Германии, нужно делать кладку из блоков крупнее, чем стандартные. Длиной и высотой в 2-3 раза больше от обычного ГБ. Запаса грузоподъёмности у крана хватит, а скорость кладки увеличится в разы.

По словам Крестика, он слышал, что на портале кто-то уже пытался заказать у производителя газосиликата блоки формата 1х0.4х0.6 м. Но оказалось, что это — невыгодно заводу, т.к. нужно перенастраивать линию по выпуску ГБ, а ради небольшого объёма (на обычный частный дом) этого делать не будут.

Vegaroma Участник FORUMHOUSE

Мне вот интересно: упростилась ли работа на площадке при использовании крана? Какие работы с ним можно сделать, а какие – нет?

Крестик

Отпадает необходимость ставить леса при кладке стен из ГБ. Подъёмник можно собрать и разобрать. Бетонные перемычки над окнами я заливал по старинке, из вёдер, т.к. объём небольшой, и проще это сделать с одним помощником.

Общий итог: мини-кран получился удачный, а при некоторых доработках его конструкции подъёмник можно запустить в мелкосерийное производство.

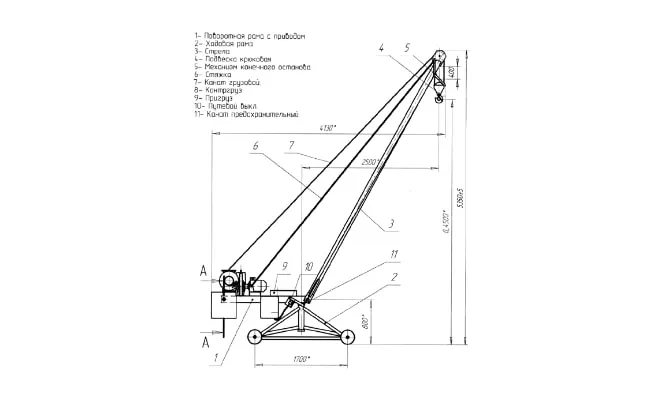

Чертежи

Чтобы сделать кран, прежде всего составляют схему проекта и чертежи основных узлов. Рассмотрим изготовление конструкции подъемного крана с ручным управлением. Можно было бы сделать аппарат на электричестве, дающем возможность передвигать груз при помощи устройства на длинном тросе, как это происходит в заводских конструкциях. Но тогда сложность изготовления узлов увеличивается, это повлечет удорожание готового изделия и увеличение времени на его создание. Поэтому остановимся на изготовлении ручной модели.

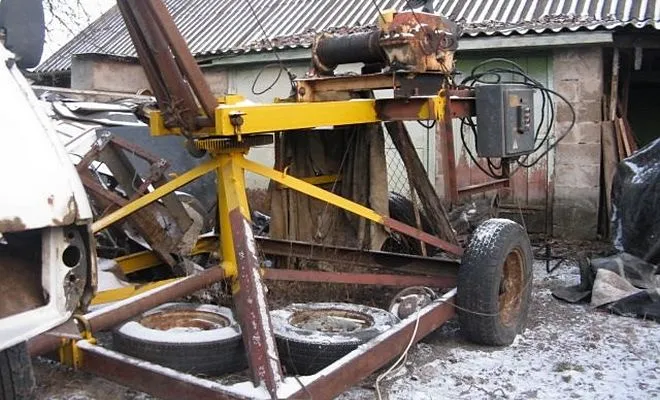

Сборка подъемного крана

На последнем этапе останется только закрепить стойку со стрелой на опорной площадке, и установить кран в рабочее положение.

Подготовка плодов свеклы к длительному хранению

Совет: После выкапывания урожая его нужно оставить ненадолго на грядке под солнцем, что подразумевает уборку свеклы при сухой прохладной погоде, чтобы хорошо подсохли плоды и земля легко очищалась от них. Мыть их нельзя.

Совет: Нельзя обрывать листья руками и трогать ее хвостики, что нанесет вред корнеплодам.

Читайте также: Как сделать естественный макияж

• Отсортированная очищенная от земляных комков и ботвы свекла выкладывается в сухом, хорошо проветриваемом помещении, куда не попадают солнечные лучи.
• Перед тем, как хранить в погребе свеклу, она выдерживается здесь в течение недели, пока окончательно не просохнет, как показано на фото.

[caption >Инструкция предлагает создать в подвале такие условия для хранения свеклы:

• Влажность в помещении не должна быть выше 90%.
• Температура от нуля, но не выше двух градусов по Цельсию. При повышении температуры корнеплоды быстро начнут увядать, загнивать и быстро заболевать. Особенно это опасно в первые дни хранения, когда при температуре +4 градуса сразу начинает расти ботва.
• При хранении свеклы своими руками нужно учитывать, что при повышении в хранилище температуры воздуха и влажности быстрее развиваются грибковые заболевания, которые очень быстро могут распространиться на весь урожай. Некоторые болезни совершенно не заметны при сортировке.
• Особое внимание необходимо уделить в хранилище циркуляции воздуха, что требует устройство вентиляции. Для хранения свеклы нужна естественная вентиляция в подвале, установленная на 15 сантиметров выше пола, что обеспечит равномерное охлаждение корнеплодов без их запотевания.

(7) ИТОГИ-2017. Самодельный строительный кран на перчаточном управлении.

ИмхоДом › Форумы › свободная тема › (7) ИТОГИ-2017. Самодельный строительный кран на перчаточном управлении.

• В этой теме 39 ответов, 20 участников, последнее обновление 10 месяцев сделано Evgeniy Suvorov .

• Томск

Доброго здоровья вам друзья.

Строительный сезон 2021 у меня подошел к завершению. Собрал видео и фотки в одну кастрюлю, перемешал, добавил много букАв. Получилось некое блюдо под названием «Итоги-2017». Приглашаю на дегустацию…

Безопасность

При производстве такелажных работ поднимаются и перемещаются довольно тяжелые предметы. Их вес может составлять до нескольких тонн. Специалистами были разработаны правила безопасности при использовании такелажных приспособлений. В требованиях учтены все факторы опасности при осуществлении операций. Сотрудники организации, предоставляющие такелажные услуги, проходят обязательные инструктажи и курсы по повышению квалификации. Для выполнения работ необходимо получить специальный допуск, пройти медосмотр.

Выводы

Мини-краны, показанные выше — хорошо отработанные и недорогие конструкции, доказавшие свою эффективность. Сделать аналогичные модели по силам любому самостройщику, у которого есть сварочный инвертор, болгарка и дрель. Если вам нужны более продвинутые самодельные краны большой грузоподъёмности, то рекомендуем статьи:

АРТ-ХАУС: Отделка необычного дома мозаикой и волшебный интерьер. О необычном дизайнерском доме, построенном без наёмных рабочих, рассказывает его автор — художник-архитектор.

Источник

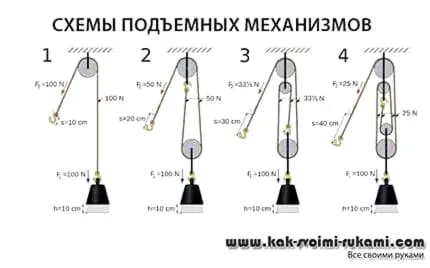

Конструкция полиспаста

Простейший полиспаст состоит из двух блоков, соединенных одной веревкой. Один ее конец закреплен на верхней балке, далее веревка идет через желоб нижнего подвижного блока, затем верхнего неподвижного блока. Неподвижный блок, прикрепленный к балке, позволяет удобно тянуть за свободный конец веревки.

Нижний подвижный блок держит груз, как на качелях, на двух веревках. Для подъема требуется приложить вдвое меньшее усилие, чем поднимаемый вес. Эффект получается за счет двойного увеличения длины веревки, которую придется вытянуть.

Полиспаст, состоящий из двух подвижных и двух неподвижных блоков, объединенных попарно, дает уже четверной выигрыш в силе и т.д. Существуют и иные способы соединения блоков. Например, последовательное соединение нескольких подвижных блоков с одним неподвижным дает более существенный выигрыш в силе. Нет необходимости собственноручно мастерить подобные грузоподъемные устройства, они имеются в продаже.
