Изготовление антенны из пивных банок — руководство по изготовлению и настройке ТВ-приемника своими руками
Кабельные каналы, спутниковое телевидение и сотовая связь, далеко не всегда могут гарантировать непрерывное и надежное принятие телевизионного сигнала. В тех случаях, когда цивилизация оказывается бессильной перед природными или техногенными катастрофами, имеющими непреодолимый характер, на помощь приходят давно устоявшиеся методы.
- ТВ-прием на скорую руку
- Стационарный уличный приемник сигнала
- Важные мелочи для устойчивого эффекта
- Настройка самодельного устройства
ТВ-прием на скорую руку

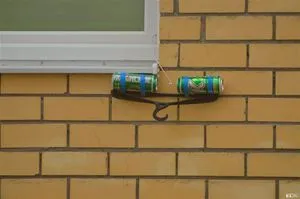

При наличии всех необходимых инструментов и материалов, которых понадобится не так уж и много, смастерить простейшую антенну из пивных банок своими руками можно в течение четверти часа, а то и быстрее. Даже если эта необходимость возникла в пожарном порядке, можно еще успеть досмотреть футбольный матч или любимый сериал. А в обычном режиме можно соорудить и такое устройство, которое по качеству приема не будет уступать заводским моделям.
Элементарная ТВ-антенна собирается так:

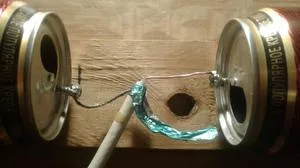

Нужно найти пару пустых алюминиевых емкостей из-под любого напитка, клейкую ленту, кусок кабеля, два самореза или шурупа, нож, отвертку, плоскогубцы, деревянную дощечку и штекер. Без части всего этого можно обойтись, но тогда понадобятся паяльные принадлежности.- Банки примотать на доску верхними сторонами друг к другу, оставив между ними зазор в несколько сантиметров.

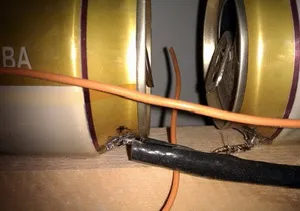

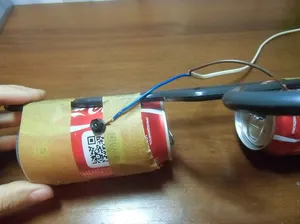

- Зачистить кабель. Прикрепить его оплетку и сердцевину к разным емкостям. Проще всего их привинтить, но только если на месте есть язычки. Когда их нет, придется сначала сплющить плоскогубцами верхушки банок ближе к одному из краев. Если же не подходит и этот вариант, тогда нужно пустить в дело паяльник и припой.
- Присоединить штекер.
- Поворачивая дощечку с емкостями, следует поймать сигнал и добиться наиболее качественной картинки.
Самым слабым местом в такой ручной экспресс-антенне является штекер. Он далеко не всегда может оказаться под руками. Можно обойтись и без этого приспособления, но тогда кабель придется напрямую крепить в телевизионное гнездо, что чревато порчей техники.
Стационарный уличный приемник сигнала

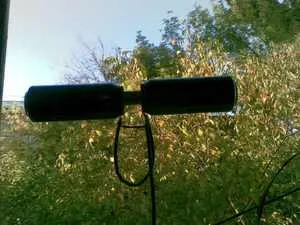

Ручная телеантенна из пивных банок, конечно, является лишь временным вариантом, хотя с ее помощью даже в условиях мегаполиса можно добиться устойчивого сигнала в квартире и выйти на основные федеральные каналы. Для загородного дома или дачи такое устройство может не подойти. Владельцам частной недвижимости стоит заняться конструированием стационарной антенны. Она мало чем отличается от простейшего аналога, но усложнение конструкции тянет за собой и дополнительную работу:

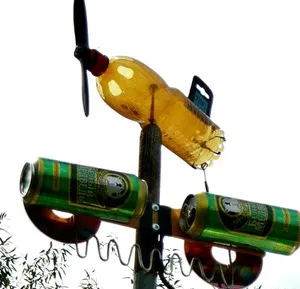

Уличный приемник нужно защитить от дождя. Сделать это можно с помощью пластиковых бутылей.- Наиболее простой вариант — поместить банки в бутыли с обрезанными днищами и горловинами. Снизу лучше сразу сделать отверстия для стока воды.
- Более надежный способ: отрезать только горлышко, а после крепления алюминиевой части припаять его обратно с помощью раскаленного металлического предмета. При этом, правда, может больше пострадать качество сигнала.

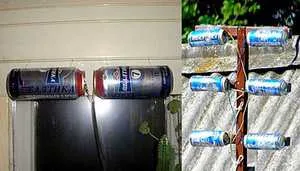

На сборку садово-дачного приемника можно пустить уже не две, а десяток и более емкостей. Расположить их желательно в последовательном порядке на одной линии, делая ставку на количество. Но можно использовать несколько горизонтально расположенных по отношению друг к другу перемычек с двумя банками на каждой.- При использовании большого количества емкостей кабель крепится не к каждой из них, а к соединяющим их проводам.
- Мачту для деревенской конструкции нужно поставить как можно выше (так появится больше шансов на бесперебойный прием). Для обеспечения устойчивости на нее можно пустить металлическую ось, но перемычки лучше делать деревянными. Не стоит пренебрегать и простейшей системой заземления.
На дачную антенну можно пустить и обычные жестяные консервные банки. Эффект от их использования вряд ли будет меньше. Но нужно учитывать, что они быстро ржавеют, а это сказывается на долговечности устройства.
Важные мелочи для устойчивого эффекта
Мало знать, как сделать антенну из пивных банок. Для обеспечения эффективности эксплуатации необходимо еще в процессе ее изготовления соблюдать некоторые дополнительные правила. При кажущейся незначительности именно «мелочи» способны повлиять на качество работы приемника. Нужно иметь в виду:
Для улицы винтовой крепеж предпочтительнее пайки. Последнюю могут привести в негодность первые серьезные холода, а на крышу зимой с паяльником не полезешь.- Если выбор остался за пайкой, то сердцевину и оплетку необходимо перед началом ее проведения облудить. Это обеспечит дополнительную гарантию от окисления соединений.
- Саморезы, гайки и шурупы лучше подобрать из нержавеющих материалов. Дополнительно сверху стоит капнуть на каждое крепление немного влаго- и морозостойкого клея или эпоксидной смолы.
- При закреплении шурупами на кончиках обеих жил удобнее сделать петли.
- Оголенные остатки кабеля при пайке и привинчивании нужно заизолировать.
Место разводки кабеля также хорошо дополнительно заизолировать, но так, чтобы при необходимости его можно было легко вскрыть. Подойдет пластиковая крышка соответствующего размера, поставленная на саморез и промазанная по краям герметиком. Снять такую панель просто, а от внешних воздействий она защищает неплохо.
Настройка самодельного устройства
Перед тем как сделать антенну из банок, некоторые специалисты рекомендуют изучить таблицу телевизионных частот и обратить внимание на некоторые другие внешние факторы приема. Именно от этого будут зависеть форма и размер приемника. В большинстве случаев качество работы устройства проверяется только практикой. Домашнему мастеру-настройщику необходимо знать:
Качественные сигналы, на которые стоит рассчитывать, — это те, что можно получить в условиях прямой видимости передающей вышки. Чем она ближе и выше, тем больше шанс достойного приема, хотя непосредственная близость к ней скорее создает проблемы и помехи, чем приносит пользу.- Считается, что приемник должен быть расположен одной из своих широких плоскостей по направлению к вышке.
- Жесткую фиксацию конструкции можно отложить до того этапа, пока с помощью прокрутки антенны и ее передвижения по высоте не будет определено лучшее положение.
- Как только приемник окончательно закреплен, тонкую доводку можно доверить современной технике. Для этого используется функция автонастройки.
В отдельных случаях мастера изначально оставляют между банками определенный зазор, который, как и длину устройства, можно высчитать по таблицам частот, либо пытаются выяснить оптимальное расстояние между ними в процессе настройки. И то и другое является лишним, поскольку основные параметры приема зависят не от этого. Главное здесь заключается в том, чтобы и монтаж, и демонтаж (при необходимости) было удобно производить.
Самодельные антенны способны стоять годами и десятилетиями при условии ухода за ними. Вряд ли они могут устроить тех, кому нужны сотни развлекательных каналов. Но для просмотра новостей и основных каналов их более чем достаточно, особенно в сельской местности.
Как сделать антенну из пивных банок?
Для изготовления антенны из пивных банок потребуются следующие материалы и инструменты:
- 2 пивные банки одинакового размера
- Кусок дерева, пластмассовая трубка или металлический профиль длиной около 1 метра
- Кусок медной проволоки длиной около 1 метра
- Два шурупа или гайки
- Отвертка
- Кусачки
- Кусок тонкой проволоки
Шаг 1: Отрежьте верхнюю и нижнюю части банок
С помощью кусачек отрежьте верхние и нижние части банок так, чтобы они были одинакового размера. Оставьте центральную часть каждой банки, это будет являться элементом антенны.
Шаг 2: Подготовьте деревянную палку или металлический профиль
Вставьте медную проволоку в деревянную палку или металлический профиль. Если вы используете палку или профиль из металла, то лучше обмотать его изолентой, чтобы избежать короткого замыкания.
Шаг 3: Присоедините банки к деревянной палке или металлическому профилю
С помощью шурупов или гаек закрепите верхнюю и нижнюю части банок к деревянной палке или металлическому профилю.
Шаг 4: Подготовьте провод для подключения антенны
С помощью отвертки сделайте небольшое отверстие в центральной части нижней банки. Протяните через отверстие кусок тонкой проволоки, сделайте петлю на одном конце провода.
Шаг 5: Подключите антенну к телевизору
Подключите антенну к телевизору, вставив провод в соответствующий разъем.
Готово! Ваша антенна из пивных банок готова к использованию.
