Антенна DVB-T2 своими руками — пошаговая инструкция и 29 фотографий самодельной настраиваемой антенны для цифрового ТВ

Предлагается самостоятельно создать активную ТВ антенну с возможностью настройки на конкретную частоту передачи DVB-T каналов. В данной статье подробно описан процесс изготовления этой антенны с иллюстрациями. Принцип работы данной антенны основан на приеме телевизионных каналов с использованием модифицированного кольцевого вибратора.

Принцип работы этой антенны, основан на приёме телевизионных каналов видоизмененным кольцевым вибратором. В работе антенна показала себя очень неплохо.

Конкретно в моём случае, пакеты DVB — T находятся на 36 и 50 каналах ДМВ, с ретранслятора, расположенном на расстоянии 15 км. Так же на 57 и 59 каналах, с вышки, удалённой за 100 км, от места где производилось испытание этой антенны. Поэтому опубликованные в видео размеры, с учётом перестройки, были выбраны для каналов с 26 по 59.

Но если нужные пакеты каналов будут в другом частотном диапазоне, антенну можно изготовить и по другими размерам с возможностью перестройки с 21 по 49 и с 30 по 69 каналы, причём изменения размеров будут касаться, лишь диаметра кольцевого вибратора.

Использованы материалы:

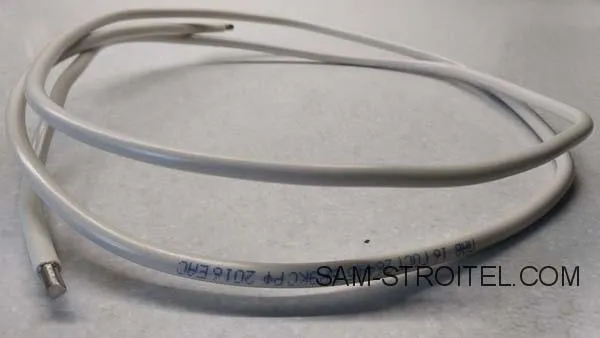

Алюминиевый провод Ø 3 ÷ 5 мм. Я использовал провод ПАВ 16 (провод алюминиевый одножильный сечением 16 кв.мм).

Кусок (100 ÷ 150 мм) алюминиевого провода Ø 2 ÷ 2,5 мм.

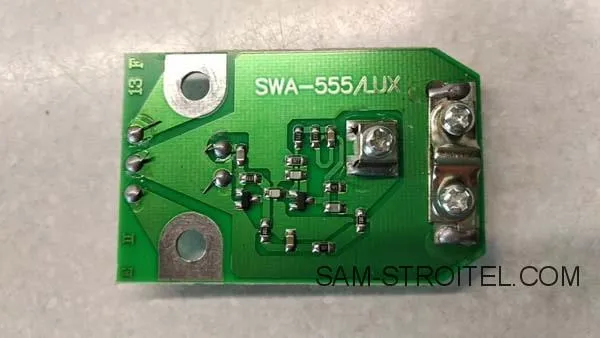

Усилитель антенный.

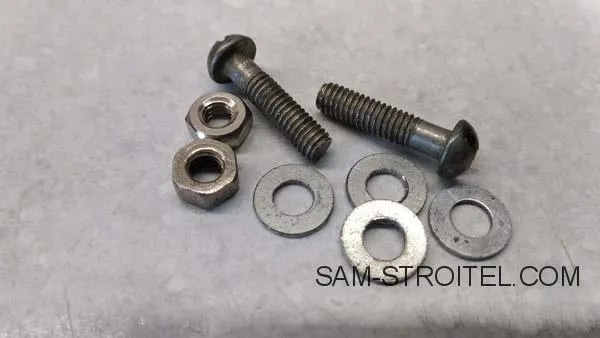

Пара винтов М4, гаек М4, и четырёх соответствующих шайб.

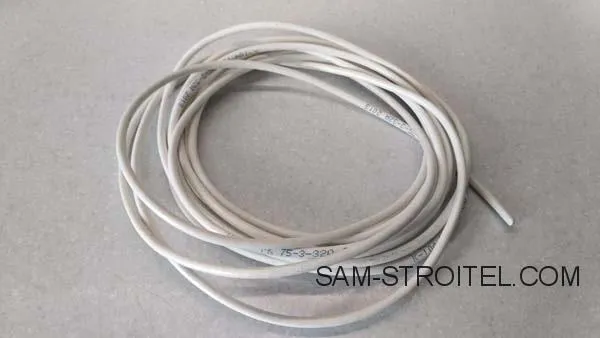

Коаксиальный (антенный) кабель.

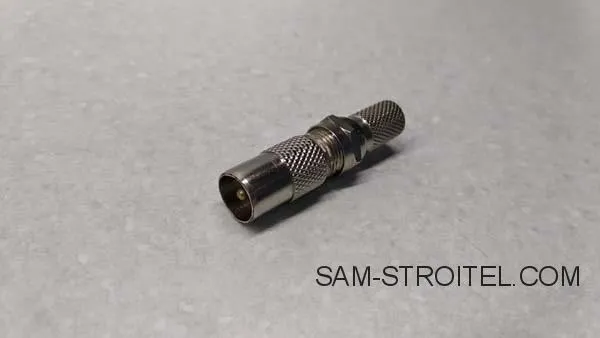

Штекер.

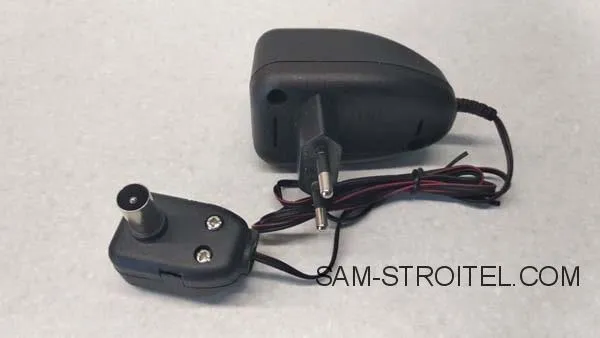

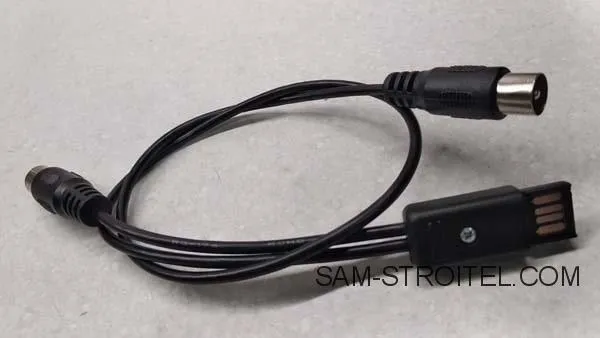

Инжектор питания для усилителя.

При использовании антенны в комплекте с цифровой приставкой, питание осуществляется соответствующей настройкой в самой приставке, и инжектор питания будет тогда не нужен.

Далее показан процесс изготовления антенны.

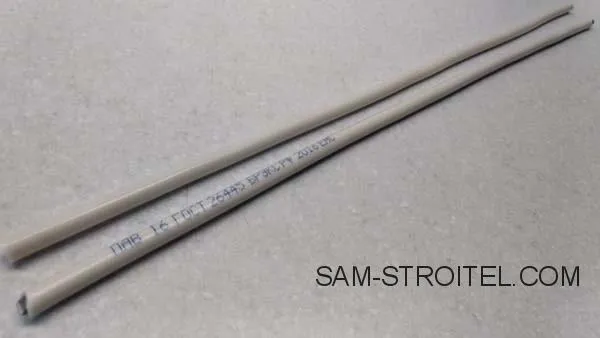

От провода ПАВ 16 отрезаем два куска по 300 ÷ 350 мм.

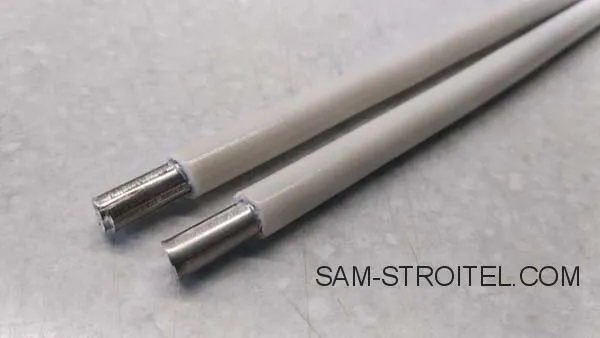

С одного конца, каждого провода, сделать зачистку от изоляции на 10 мм.

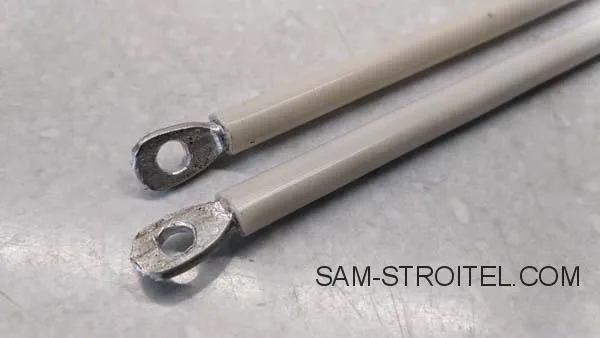

Слегка расплющиваем концы и сверлим отверстия Ø 4 мм.

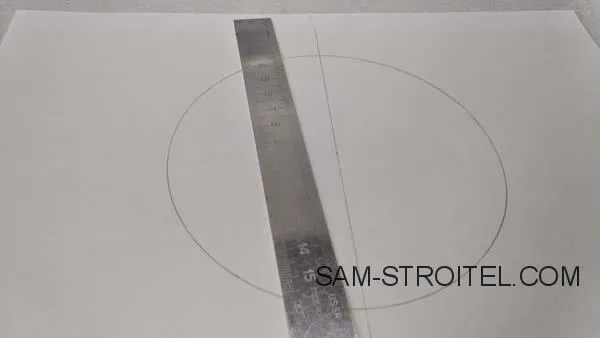

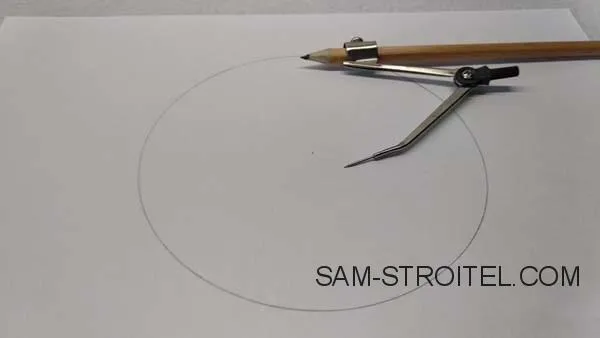

На бумаге, нужно вычертить круг, диаметром зависящим от выбранного диапазона перекрытия каналов.

21 ÷ 49 канал — Ø 145 мм.
36 ÷ 59 канал — Ø 130 мм.
30 ÷ 69 канал — Ø 120 мм.

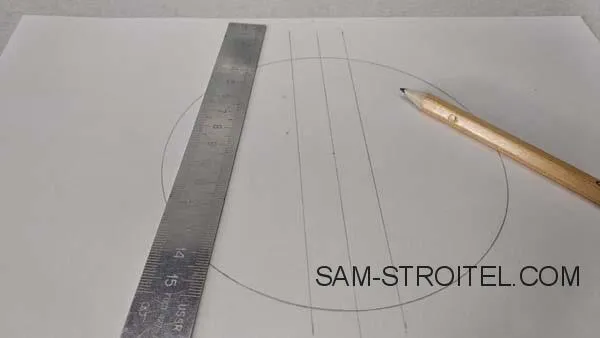

По средине чертим линию.

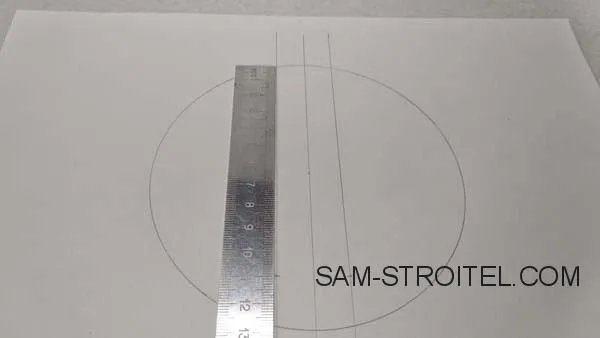

На расстоянии 13 мм по обе стороны от линии, нужно разметить и прочертить две параллельные линии.

От края окружности на линиях, делаем отметки на расстоянии 110 мм.

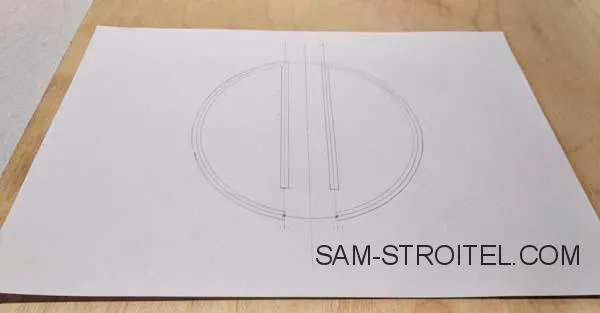

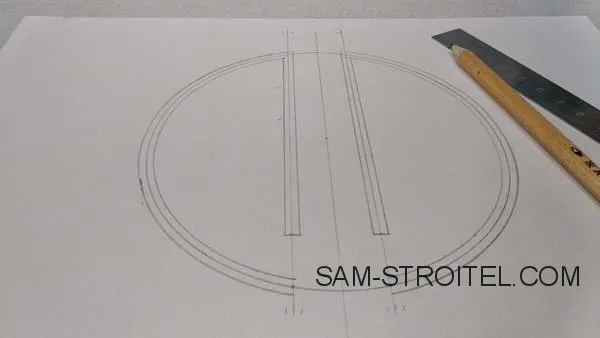

Учитывая диаметр провода с изоляцией и без, вычертить, отталкиваясь от ранее нанесённой осевой линии, эскиз антенны.

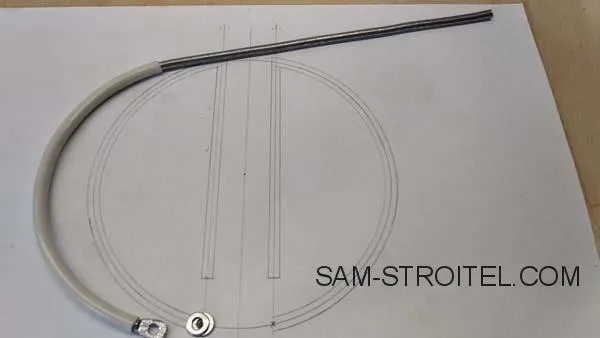

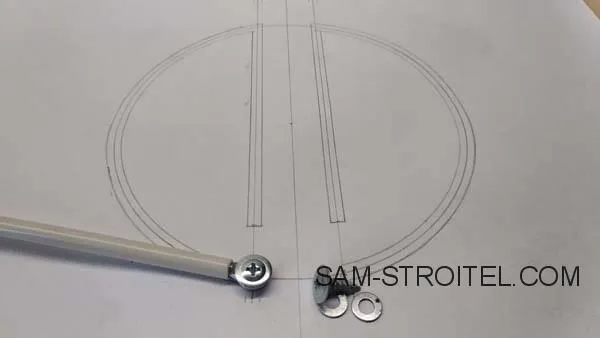

Затем, с помощью двух подложенных шайб и подходящего самореза крепим подготовленный край одного из обрезков провода, в месте пересечения ранее нанесённых линий с окружностью.

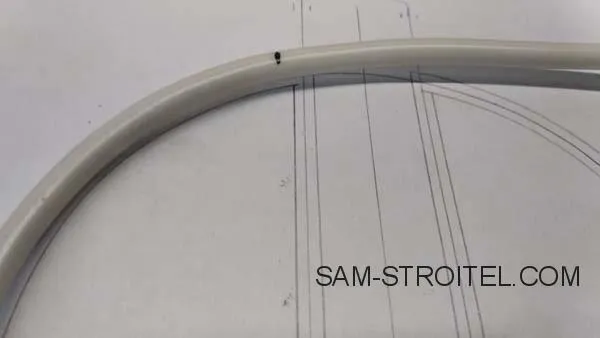

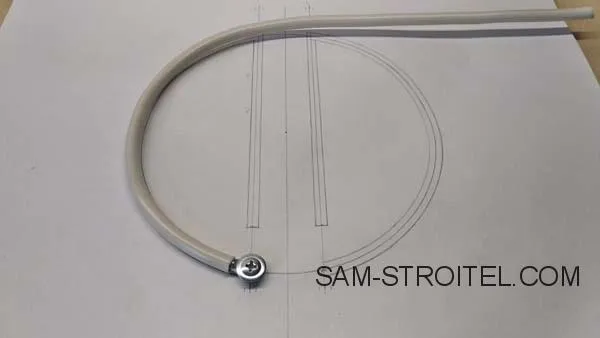

Гнём провод по контуру.

На изгибе снимаем с провода изоляцию.

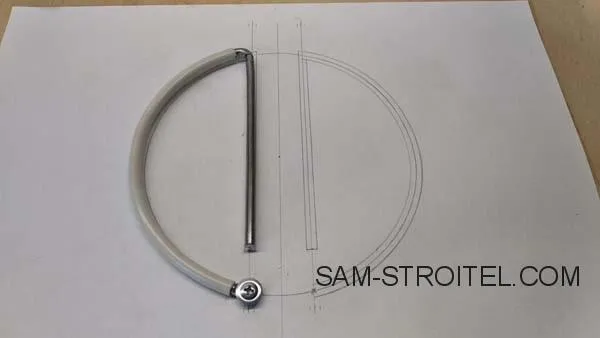

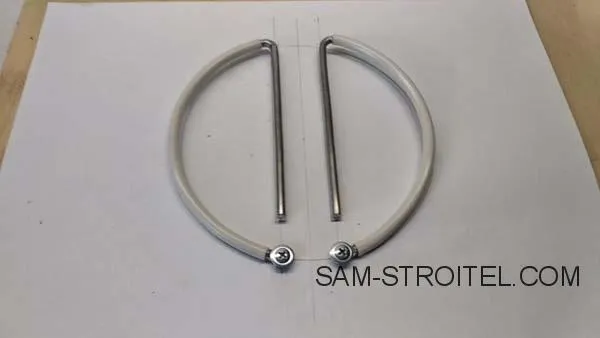

Также выгибаем второй кусок провода.

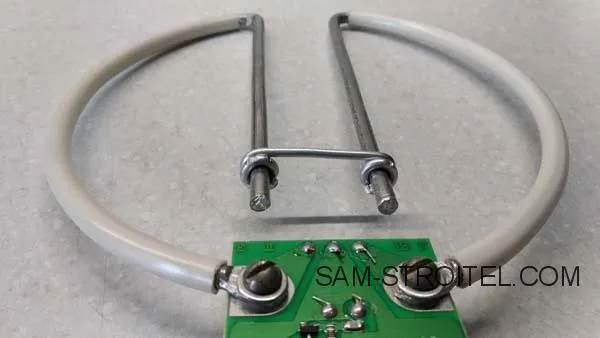

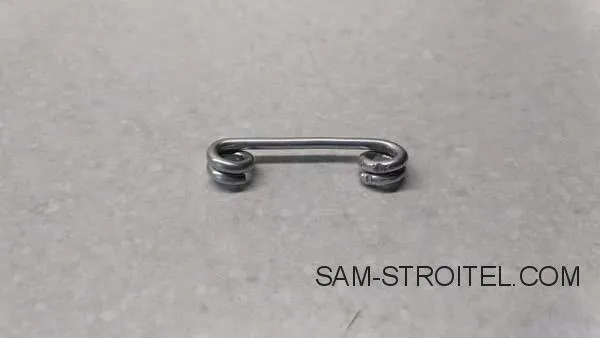

Из отрезка алюминиевого провода Ø 2 ÷ 2,5 мм, делаем перемычку с межосевым расстоянием 26 мм.

Крепим винтами, усилитель к антенне.

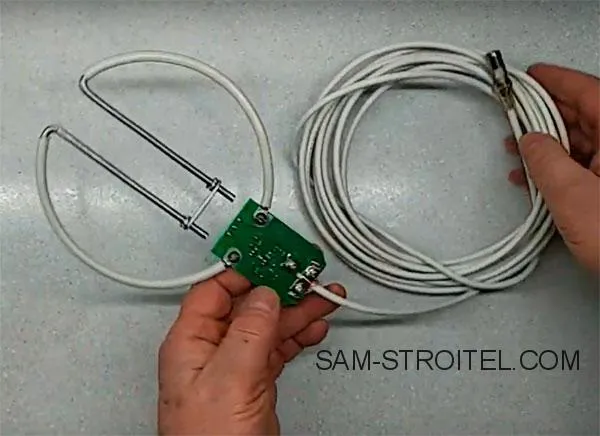

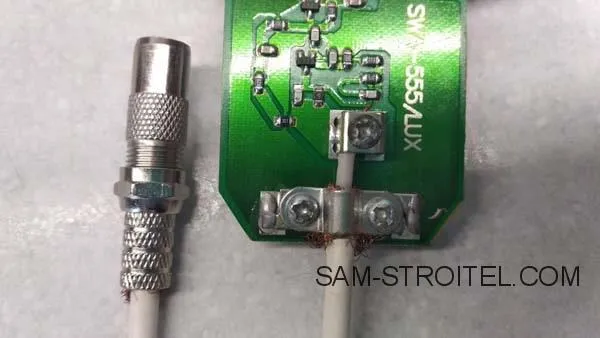

Затем, нужно зачистить телевизионный кабель, подсоединить антенный усилитель с одной стороны и штекер или сразу инжектор (в случае применения сетевого) с другой, внимательно проследив за отсутствием замыкания между оплёткой и центральной жилой коаксиального кабеля.

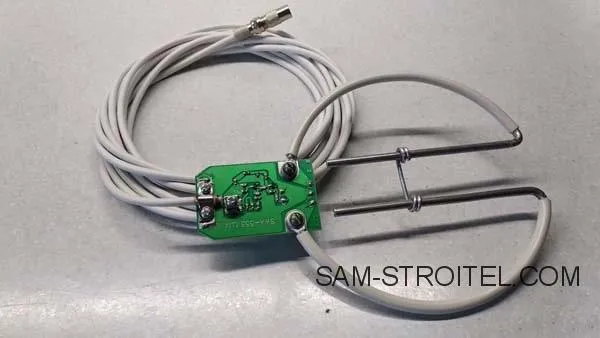

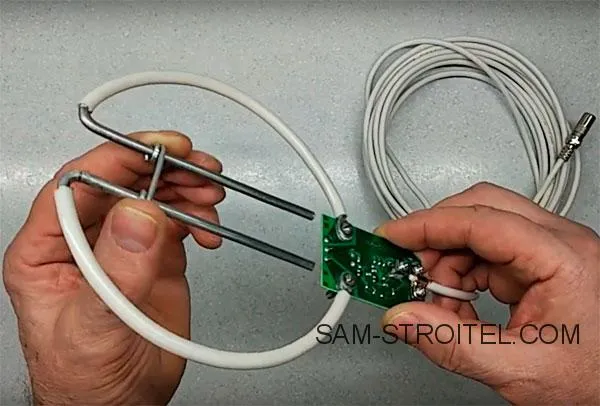

Самодельная ТВ антенна, готова! Нужно расположить антенну в удобном месте, где приём будет устойчивым и, сжав пассатижами, зафиксировать перемычку на антенне в месте, где сигнал будет максимальным для обоих пакетов телевизионных каналов.

Видео, автора, где также показано, как сделать антенну для приёма цифрового ТВ.

Как сделать антенну из пивных банок?

Для изготовления антенны из пивных банок потребуются следующие материалы и инструменты:

• 2 пивные банки одинакового размера
• Кусок дерева, пластмассовая трубка или металлический профиль длиной около 1 метра
• Кусок медной проволоки длиной около 1 метра
• Два шурупа или гайки
• Отвертка
• Кусачки
• Кусок тонкой проволоки

Шаг 1: Отрежьте верхнюю и нижнюю части банок

С помощью кусачек отрежьте верхние и нижние части банок так, чтобы они были одинакового размера. Оставьте центральную часть каждой банки, это будет являться элементом антенны.

Шаг 2: Подготовьте деревянную палку или металлический профиль

Вставьте медную проволоку в деревянную палку или металлический профиль. Если вы используете палку или профиль из металла, то лучше обмотать его изолентой, чтобы избежать короткого замыкания.

Шаг 3: Присоедините банки к деревянной палке или металлическому профилю

С помощью шурупов или гаек закрепите верхнюю и нижнюю части банок к деревянной палке или металлическому профилю.

Шаг 4: Подготовьте провод для подключения антенны

С помощью отвертки сделайте небольшое отверстие в центральной части нижней банки. Протяните через отверстие кусок тонкой проволоки, сделайте петлю на одном конце провода.

Шаг 5: Подключите антенну к телевизору

Подключите антенну к телевизору, вставив провод в соответствующий разъем.

Готово! Ваша антенна из пивных банок готова к использованию.
