Изготовление самодельной антенны DVB-T2 для цифрового ТВ — домашние и уличные варианты, подключение к телевизору

Для приема цифровых каналов требуется специальная антенна для дециметрового диапазона. Её конструкция разрабатывается с учетом длины волны, на которой передается цифровой сигнал. Оптимальным выбором является фабричная ДМВ-антенна с встроенным усилителем (активная). Кроме того, интересным вариантом может быть создание самодельной антенны ДМВ.

Но, если хочется, можно сделать антенну для телевизора самостоятельно. В ряде случаев даже самая простая самодельная антенна способна нормально принимать сигнал. Но лучше немного потрудиться и изготовить антенну для Т2 более сложной конструкции.

Оглавление

1. Как бывают антенны
2. Что можно сделать своими руками
3. Как сделать антенну для телевизора
4. Из кабеля
5. «Пивная»
6. Бабочка
7. Антенна Харченко
8. Логопериодическая
9. Коробка тоже может ловить цифровое ТВ
10. Тройной квадрат
11. Заключение

Как бывают антенны

В зависимости от типа принимающего радиосигнала антенна может быть цифровой и аналоговой.

• Цифровая предназначена для приема DVB-T2 сигнала, которые передает данные волнами дециметровой длины.
• Аналоговая нужна для показа одноименных каналов. Передаются волны метровой длины, а значит и размеры при изготовлении соблюдаются соответствующими.

Следовательно, чтобы ТВ-антенна хорошо работала, требуется знать размеры для изготовления.

Есть и широкополосные антенны. Проводники конструкции сделаны разной длины, что дает возможность ловить сразу МВ и ДМВ диапазон. Так, если нужно одновременно настроить цифровые телеканалы и аналоговые, то нужно устанавливать устройство всеволнового действия.

По месту установки делятся на внутренние (домашние, комнатные) и уличные (наружные). Самодельные цифровые комнатные антенны, да и заводские, могут ловить каналы только при условии близкого расположения ретранслятора. Причем сигнал должен доходит до окна, где установлена принимающая сигнал конструкция.

Уличные характеризуются большей мощностью, поэтому в применении лучше, чем домашние.

Делятся на индивидуальные и коллективные.

• Индивидуальные цифровые антенны покупаются отдельно каждым жильцом дома и устанавливаются снаружи самостоятельно или с помощью специалиста монтажника.
• Коллективные (или общедомовые) установлены на крыше многоквартирных домов. Обеспечивают снабжение сигналов сразу всех жильцов. Подключиться самостоятельно и устранить в будущем возможные проблемы нельзя. Обслуживанием занимаются специалисты компании, которая ставила антенну.

По типу действия могут быть:

• пассивными – не усиливают принятый сигнал, а сам прием обеспечивается за счет конструктивного исполнения эфирного приемника;

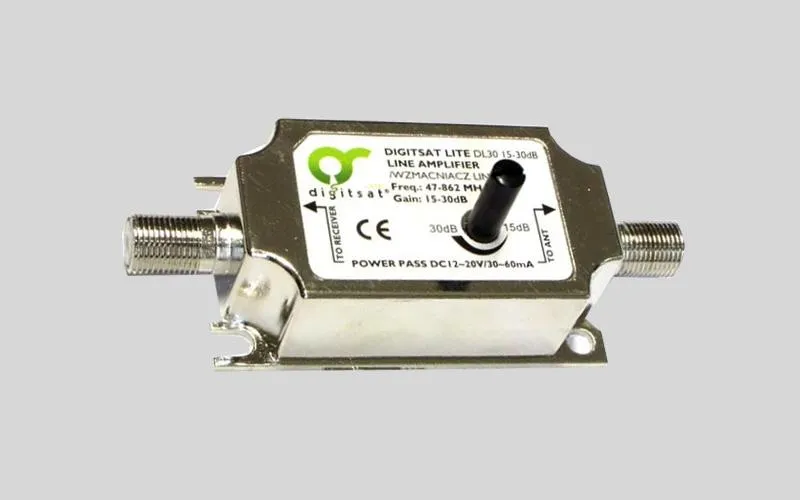

• активными – кроме приема, происходит усиление сигнала. На приемнике есть плата усилителя, которая питается напряжением от внешнего блока питания или цифровой приставки по коаксиальному кабелю.

Кстати, если вы купили пассивную антенну, а уровень сигнала на телевизоре или приставке не самый высокий, то можно сделать конструкцию активной. Для этого в кабельную телевизионную линию внутри помещения подключается внешний усилитель.

Что можно сделать своими руками

Ниже представлен список и краткое описание антенн для цифрового телевидения.

• Телевизионная антенна из куска коаксиального кабеля. Внешне это обычная петля, которая может устанавливать как снаружи, так и изнутри здания. Рекомендуется к изготовлению своими руками, если ретранслятор расположен не дальше 15 км.
• Антенна из пивных банок. По характеристикам очень похожа на петлю, но может делаться совместно с усилителем. Это позволяет ловить сигнал от вышек, которые стоят до 40 км.
• Бабочка. Название прямо соответствует внешнему виду. Напоминает крылья бабочки. Мощнее, чем предыдущие два варианта. Без усилителя ловит примерно на 20 км, а с ним дальность приема увеличивается до 70 км.
• Тройной квадрат (Сотникова). Более сложное устройство в плане изготовления. Дальность работы с усилителем около 60 км, а без него равняется самым простым конструкциям (петле и баночной) – около 15 км без помех.
• Харченко (биквадрат, двойной квадрат, восьмерка, зигзаг, зигзагообразная, ромбовидная, двойной ромб). Рекомендуется использовать в паре с усилителем, благодаря чему удается настроить каналы от вышки, которая расположена до 50 км.
• Логопериодическая. Самый сложный вариант антенны для цифрового ТВ своими руками. Принимающие элементы изготовлены разной длины. Нужно точно рассчитать длину каждого вибратора. Но зато возможен прием до 100 км.

Каждое устройство может размещаться в комнате. Особенно конструкция из кабеля или банок. Они не такие громоздкие, поэтому без проблем можно закрепить конструкции у окна комнаты или на балконе.

Логопериодическая антенна предназначена для приема на больших расстояниях, поэтому устанавливать лучше на улице. К тому же в помещении располагать устройство неудобно, имеет длинную ось.

Первые 4 антенны сделать своими руками получится даже у человека без опыта. Главное, иметь под рукой необходимые материалы и выполнить простые (или не очень) расчеты.

Существуют и гораздо сложные конструкции DVB-T2 приемников. Нуждаются в сложных расчетах, но при этом не сильно лучше описанных выше вариантов. Поэтому делать такие антенны нет смысла. Некоторые варианты:

• устройство Туркина;
• Ковачева;
• Волновой канал.

Как сделать антенну для телевизора

Ниже предоставлены пошаговые инструкции, чтобы сделать DVB-T2 антенну своими руками. Прилагаются ссылки на дополнительные подробные инструкции, где можно узнать больше и увидеть более точный алгоритм создания.

Из кабеля

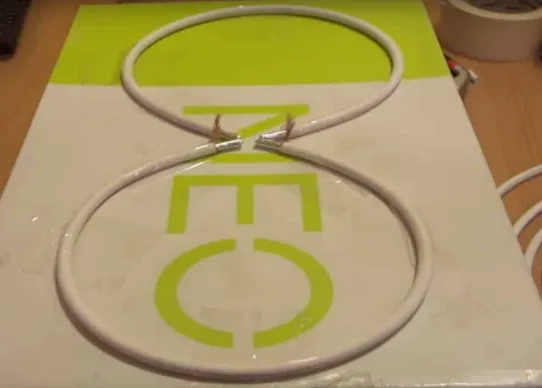

Достоинством является простота изготовления. Не нужно быть опытным электротехником. Потребуется только разметить кабель по точным размерам и сделать зачистку ножиком. Также является домашней, но может устанавливаться и снаружи, если хорошо закрепить конструкцию и защитить оголенные места от влаги (дождя).

Недостаток: нет смысла подсоединять усилитель. Эффекта от устройства не будет. Ловит только близкий сильный сигнал, который поступает без помех на антенну.

Чтобы сделать цифровой приемник, нужно иметь:

• кабель необходимой длины (можно использовать старый кабель от предыдущей телевизионной линии, если планируете прокладывать новую);
• линейка;
• нож;
• штекер для подключения к ТВ-разъему.

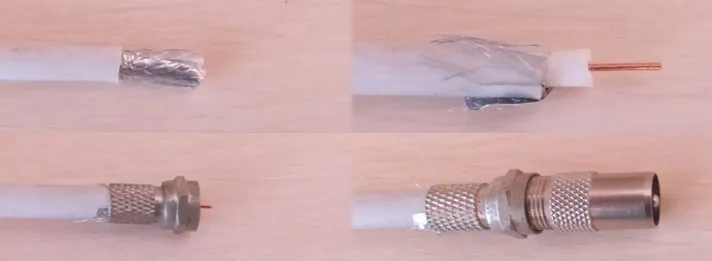

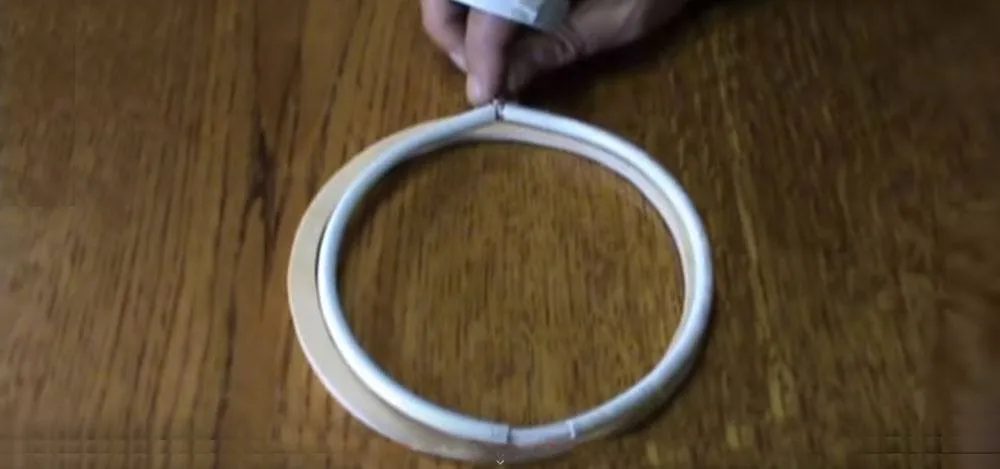

Инструкция, как сделать комнатную антенну из кабеля:

Последним шагом нужно надеть штекер на свободный конец кабеля, чтобы можно было подключить антенну к телевизору. Нужно снять верхнюю оболочку на 1 см, а от внутренней оставить около 2 мм. Делается загиб экрана назад. Накручивается разъем на кабель поверх экрана до конца. Затем вкручивается переходник, который и воткнется в гнездо телевизора. Подробнее смотрите на изображение ниже.

«Пивная»

Антенна для цифрового телевидения из пивных банок делается только с четного количества емкостей. Самый простой способ – закрепить две банки из проводящего материала.

Подойдут не только емкости из-под пива, но и других напитков. Главное, что банки проводили электричество, иначе сигнал от ретранслятора не возбудит ток на элементах.

Достоинством, как и в случае с петлей, является легкость изготовления. Необходимые материалы можно получить в домашних условиях или продуктовом/бытовом магазине. А инструменты есть в каждом доме. Также преимущество заключается в достаточно неплохом уровне приема. Если ничего не мешает поступлению сигнала (холмы, высокие здания, плотная листва деревьев за окном) на конструкцию, настроить цифровое телевидение на полный список и двух десятков каналов получится с расстояния до 40 и даже 50 км. Антенна может использоваться как домашняя и наружная.

При установке на улице возможна парусность. То есть изменение формы, деформация, смещение элементов из-за порывов ветра. Поэтому крепить нужно основательно, использовать полноценные крепежные элементы, а не скотч, как описано ниже. Также для максимального качества приема требуется точная подгонка размеров емкостей и расстояний между банками.

Для изготовления требуется:

• пара полулитровых банок;
• брусок достаточной длины или другой прямой материал (например, пластик), но не проводящий ток; часто используют обычную вешалку в качестве основы для крепления банок;
• скотч;
• 3 шурупа по металлу с шайбами;
• отвертка;
• кабель;
• кусок наждачной бумаги.

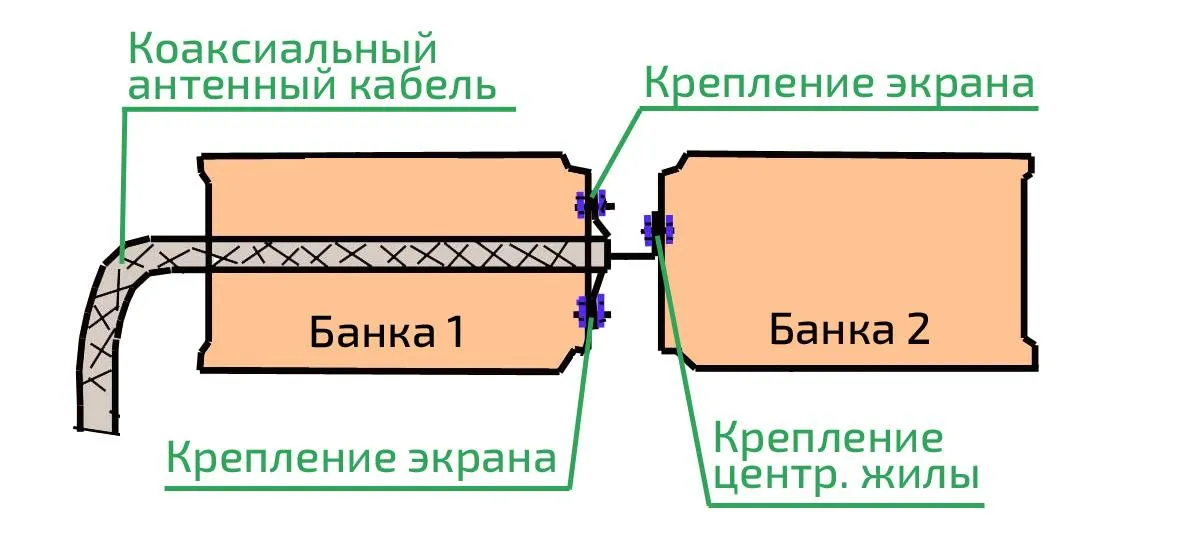

Чертех для сбора приемника показан на рисунке ниж. Под схемой инструкция в точности соответствует изображению.

Как сделать:

1. Чтобы было удобнее работать, отломайте «язычки» у обеих банок.
2. В дне одной и банок проделайте отверстие диаметром под кабель.

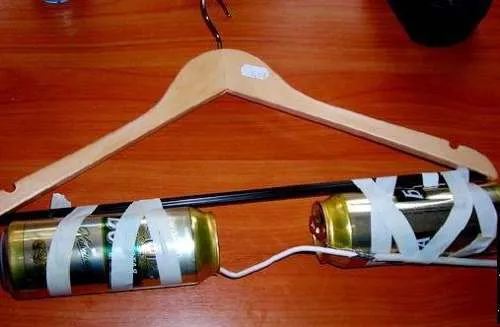

3. Закрепите первую банку на вешалке так, чтобы она смотрела питьевым отверстием внутрь. Можете прикрепить скотчем, но лучше проделать отверстие сбоку банки и прикрутить шуруп к деревяшке через полость емкости. Также хорошей заменой скотчу выступают капроновые стяжки. Для каждой баночки используйте две стяжки, по одной сверху и снизу банки.
4. Расстояние между банки должно соблюдаться примерно в 7,5 см. Значит, нужно зачистить кабель так, чтобы длины зачищенного участка хватило для прикручивания ко второй банке. Следовательно, можно снять около 9-10 см верхней изоляции. Внутренний слой полностью удалять не нужно, чтобы минимизировать риск замыкания экрана на жилу в будущем. Поэтому удалить можно около 5-6 см.
5. На зафиксированной банке по бокам отверстия для питья пометьте места, куда закрутятся саморезы, которые будут соединять поверхность с экраном кабеля. Сделайте зачистку наждачной бумагой или ножом очень тщательно. Особенно если материал банки изначально окрашен в другой цвет, что часто бывает.
6. Вкрутите саморезы наполовину.
7. Проденьте через дно кабель, выньте его с верхнего отверстия банки. Разделите экранирующую оплетку на две части, как показано на схеме выше. Накрутите оплетку на каждый саморез по направлению закручивания, после закрутите до конца.
8. Часть шурупа вкрутите во вторую банку. Не забудьте зачистить место на банке.
9. Жилу намотайте под шайбу на саморез и закрутите.
10. Сделайте фиксацию второй банки на отдаленности 75 мм от первой.
11. Смонтируйте F-штекер на второй конец антенного провода.

После, можно проверить антенну. Обязательно следите, чтобы банки смотрели четко друг на друга. Если используется для крепления к каркасу скотч или другой клейкий материал, можно при необходимости отрегулировать вторую банку, чтобы увеличить или уменьшить расстояние. Таким образом иногда получается улучшить прем «цифры» самодельной Т2-антенной.

Бабочка

Подходит для приема телевизионного сигнала от отдаленных ретрансляторов. Есть возможно установить усилитель, чем можно добиться еще более сильного приема. Так, антенна может применяться для дачи, загородного дома. Конструкция довольно прочная, особенно если сделать эту антенну из одной проволоки, а не частями.

Недостатком является восприимчивость к малейшим изменениям конструкции. Вследствие минимальной деформации, изгиба качество работы заметно может понизиться. Как и с другими антеннами для телевизоров, достижение необходимых характеристик достигается только вследствие проведения точных расчетов. Если частоты вещания обоих мультиплексов (пакетов телеканалов) находятся далеко друг от друга, то, вероятно, что одна бабочка не словит двадцать или тридцать каналов. В таком случае придется делать две бабочки, каждая будет отвечать за показ одного мультиплекса цифрового ТВ.

Чтобы сделать бабочку, нужны:

• медная проволока;
• тиски или плоскогубцы, чтобы загибать проволоку;
• два F-разъема (один для телевизора, второй для соединения кабеля с антенной);

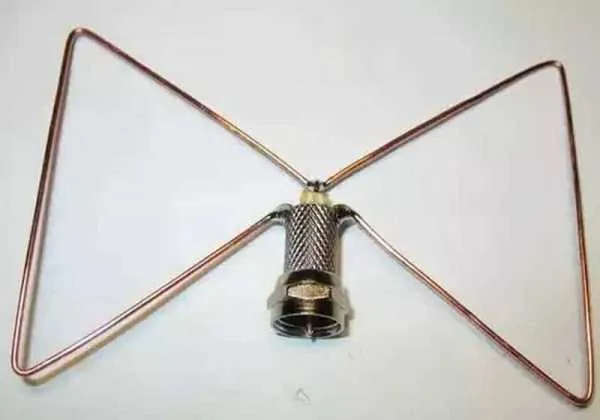

Антенна очень легко делается. Нужно из проволоки получить два равносторонних треугольника. Нижняя сторона делается длиной 20 см, боковые примерно по 27 см каждая (если точнее, то по 26,9 см).

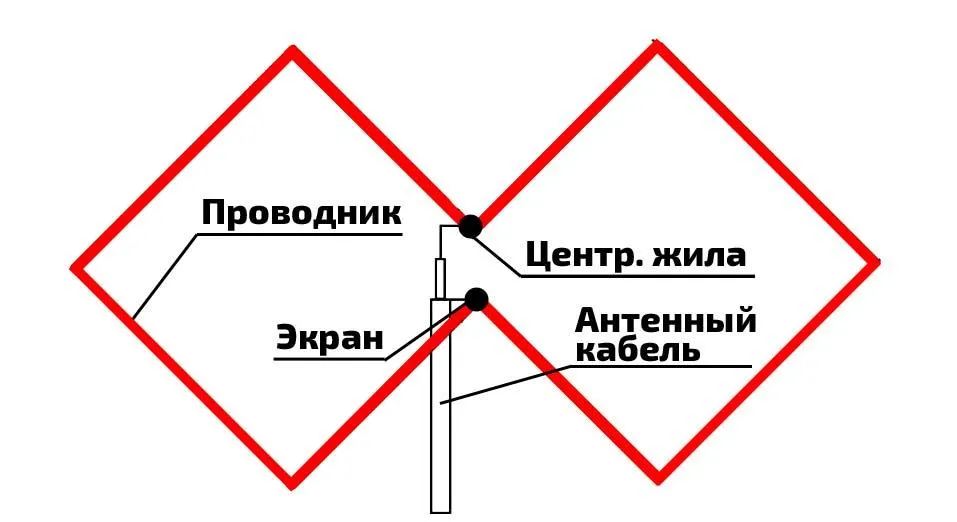

Чертеж бабочки

Затем оба треугольника крепятся к антенному разъему. В разъем сначала вставляется кусок кабеля по стандартной технологии монтажа. После, по два верхних конца треугольника нужно припаять к жиле кабеля со стороны входа в разъем, и к корпусу детали. Понять суть можно по рисунку ниже.

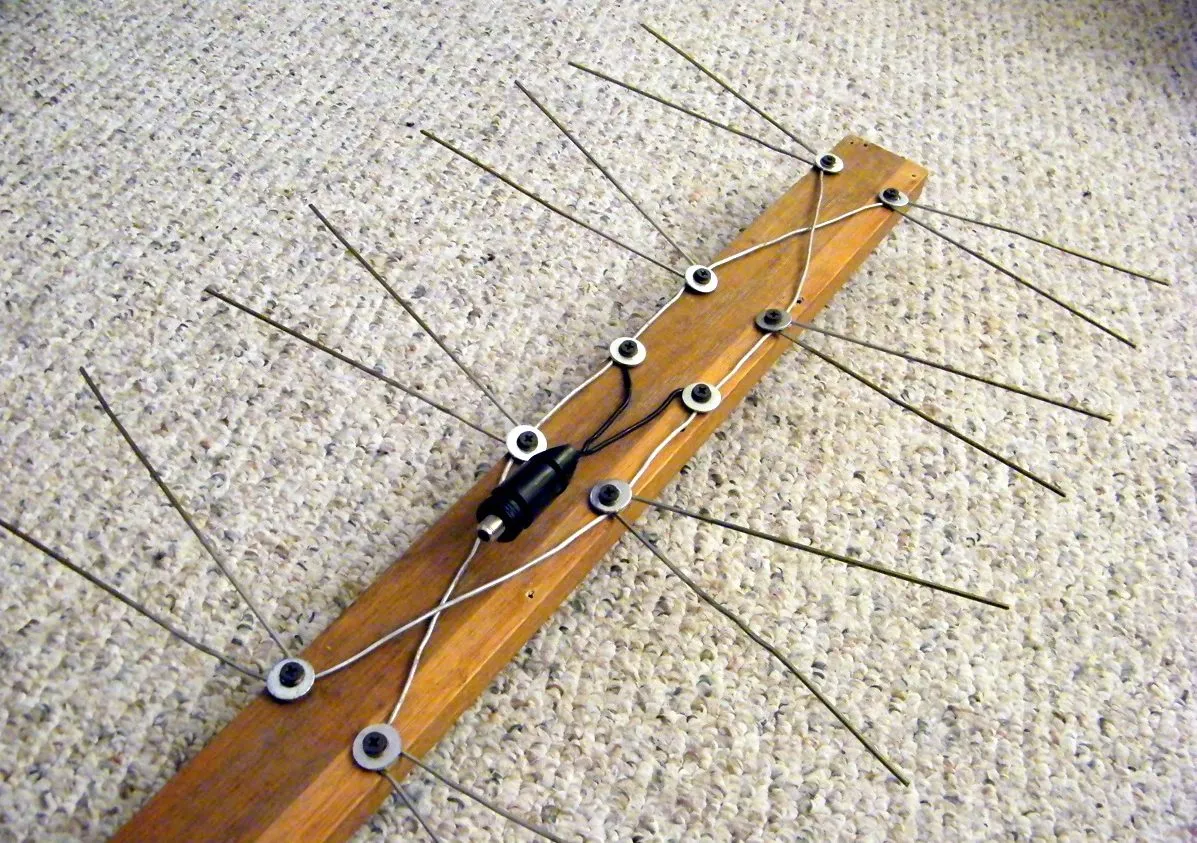

Есть бабочка из множества элементов. На метровой деревяшке крепятся 16 усиков. Делаются из 8 цельных кусков проволоки, которые загибаются под углом 30°.

Сначала усики прикручиваются к бруску шурупами. Затем вибраторы будущей дециметровой телеантенны для цифрового телевидения соединяются между собой по схеме. Соединение проводится от верхнего крайнего уса до нижнего с той же стороны через внутренние два средних элемента. Между центральными двумя усиками можно сделать промежуточные два крепления, чтобы прикрепить разъем для кабеля.

Антенна Харченко

Нуждается в расчете по формуле или калькулятором. Требуется узнать длину волны, которой передается цифровой телевизионный радиосигнал. Длина волны соответствует размеру стороны квадрата. Подробнее читайте в статье про расчет антенны Харченко для цифрового ТВ.

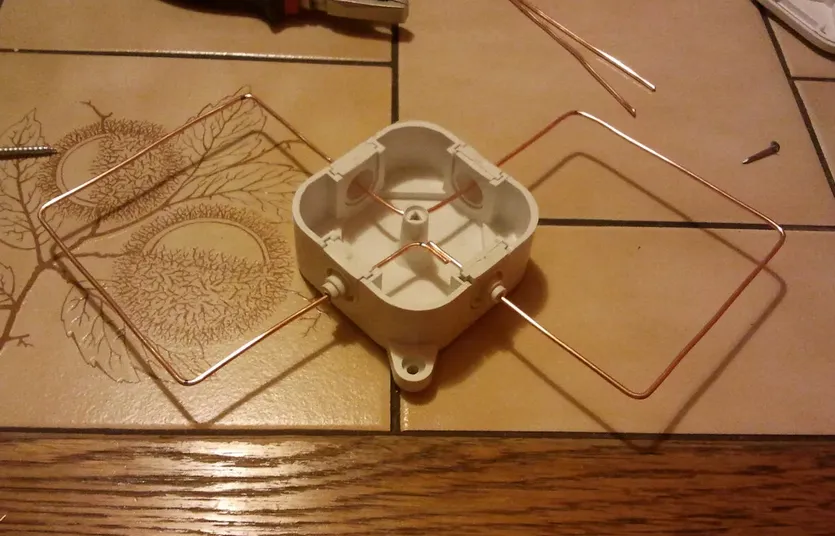

В соответствии с расчетом, проведенным с учетом частот трансляции в вашем регионе, нужно изготовить из одной проволоки два ромба. Изгибы делаются плоскогубцами или руками. Должны получиться ровные квадраты с углами в 90°. Свободные после изгиба края фиксируются пайкой. Потом к каждому внутреннему углу фиксируется кабель.

Центральную точку, где производится пайка, желательно защитить от влаги, если устанавливаться устройство планируется на улице. Можно залить горячим клеем, перемотать изолентой или закрыть пластиком. Также важно не допустить замыкания внутренних краев между собой.

Логопериодическая

Название состоит из двух частей: лого и периодическая. Обе части определяют конструктивное исполнение устройства. Выполняется конструкция по логарифмическим законам.

Новичку сделать логопериодическую конструкцию сложно. Требуется не только много делать руками, но и произвести не самые простые расчеты.

Может использоваться не только для цифрового телевещания, но и для усиления мобильного и Wi-Fi сигнала. Имеет широкий диапазон частот и большой коэффициент усиления.

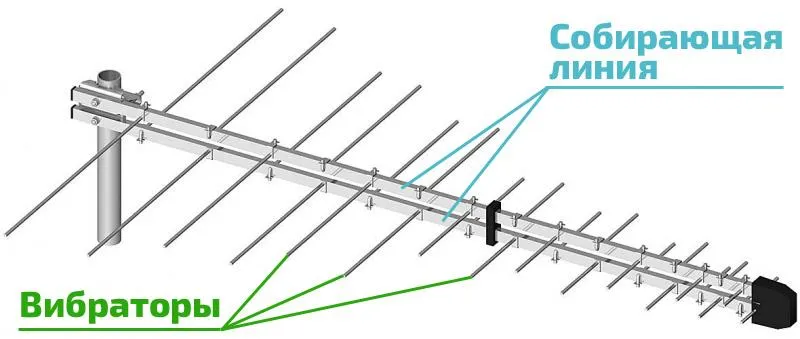

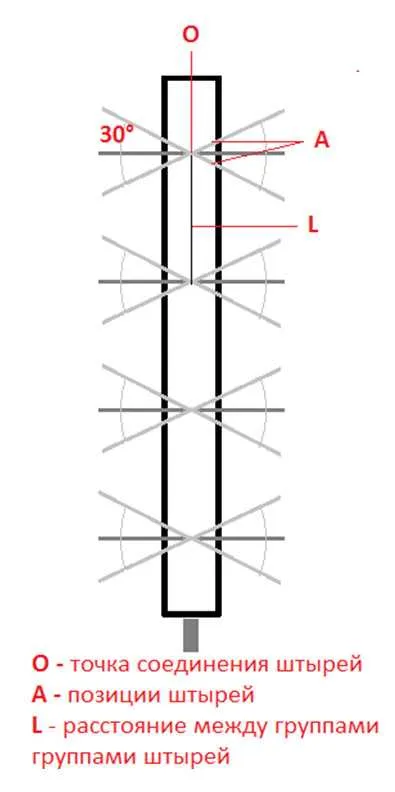

Состоит и двух частей – собирающей линии (двух стержней) и вибраторов. Линии закрепляют на себе вибраторы. Крепление выполняется поочередно, через один вибратор. С каждой стороны идет чередование. Сначала вибратор крепится к нижней линии, затем к верхней, и так до конца линии.

Нужно четко следовать значениям длины вибраторов и удаленности между каждым элементом.

Трубки для крепежной линии (оси) легче взять пустотелые. Так, получится продеть внутрь вибратор и прижать болтом.

Коробка тоже может ловить цифровое ТВ

Устройство имеет схожесть с первым рассмотренным вариантов в этом материале.

• Нужно отрезать два куска телевизионного кабеля длиной по 50 см каждый.
• Зачищаются концы с обеих сторон каждого провода на 2-3 см.
• Оплетку распушить и закрутить.
• Подобрать коробку размером, чтобы можно было уместить на ней два круга из частей кабеля.
• Дно коробки застилается фольгой. Плотно прижимается к поверхности. А чтобы фольга не отставала, можно воспользоваться клеем.
• Коробка закрывается, на крышку сверху крепится скотчем кабель, изогнутый в круг. Оба круга концами должны смотреть друг на друга.
• Телевизионный провод, который идет для подключения к ТВ-приемнику, соединяется с антенной. Сердечник кабеля скручивается с двумя оплетками «колец». Экран провода также скручивается с другими оплетками кругов.

Чтобы телекабель не шатался, его можно протянуть в проделанное отверстие через всю толщину коробки.

Тройной квадрат

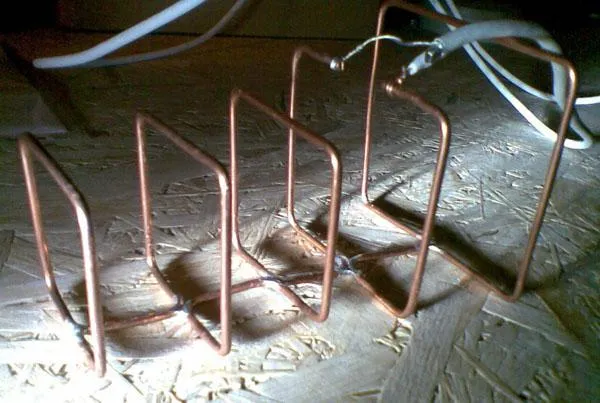

Эта ТВ-антенна своими руками делается тоже не так просто. Название полностью соответствует конструкции. Представляет собой три квадрата разного размера, которые соединены на одной оси, направляющейся на телевизионную вышку DVB-T2 сигнала. Используется проволока из меди и стали. Алюминий тоже подойдет, но будут проблемы с пайкой стыков.

Сделать цифровое устройство можно двумя способами:

Центральный квадрат (вибратор) делается с отводом снизу, к которому припаивается провод или крепится усилительная плата SWA.

Можно увеличить количество квадратов, расширив область применения и увеличив усиление антенны.

Заключение

Сейчас антенна для показа ЦТВ (цифрового телевидения) стоит не так дорого, как раньше. Поэтому вариант с покупкой активного фабричного устройства стоит в приоритете. Делать самому лучше только ради личного интереса.

В целом, самодельные варианты могут и будут нормально работать. Поэтому можете самостоятельно изготавливать Т2-антенну, если есть желание.

Какая антенна нужна для эфирного телевидения?

Для приема эфирного телевидения, необходимо использовать антенну, которая работает в диапазоне частот, на которых вещают телеканалы в вашем регионе. Обычно это диапазон от 470 до 790 МГц (UHF), а также в ряде случаев диапазон от 174 до 230 МГц (VHF).

Для получения максимального числа доступных каналов и качественного приема рекомендуется использовать усиленную антенну, которая может быть как внутренней, так и наружной. Внутренние антенны, как правило, менее мощные и требуют более точной настройки, чем наружные.

Выбор конкретной антенны также зависит от расстояния до передающих станций, наличия препятствий (например, зданий или горных массивов) и других факторов. При выборе антенны важно учитывать все эти факторы и обращаться к специалистам в этой области для получения наилучших результатов.

Видео. Лучшая антенна для цифрового телевидения DVB T2
