Передача и прием телевизионных сигналов

Под термином «антенны» с позиции физики понимаются элементы с различными полярностями, которые способны излучать и принимать радиоволны в разнообразных диапазонах частот. Их способность принимать множество сигналов, передаваемых на разных длинах волн и частотах, делает их важными инструментами для коммуникации. Например, возможным вариантом использования является создание телевизионной антенны из пивных банок.

Аналогичный принцип работы для телевизионных систем:

• Передатчик (ретранслятор) посылает в местность сигналы с разными частотами. Для каждого из них транслируется определенный канал.
• Наземная или цифровая антенна для телевизора принимает входящий сигнал и передает его на устройство отображения.

В отдельных случаях используются дополнительные приспособления:

• Усилитель. Он служит более мощным средством излучения, радиус действия которого многократно увеличивается. В результате принимаются слабые сигналы.
• Получатель. Для передачи объемного изображения высокого разрешения информация декодируется в формат DVB-T2, который необходимо декодировать для просмотра цифрового телевизионного канала.

Вместе эти устройства обеспечивают телезрителю прямую трансляцию.

Рассмотрев принцип работы телевидения, можно сделать вывод, что антенна является незаменимым элементом и без нее невозможен просмотр телевизионных каналов.

Принцип работы и конструкция приемных антенн

В основе их работы лежат коэффициент усиления (КУ) и коэффициент направленности (КНД), которые определяются конструкцией и мощностью приемной антенны. От этих характеристик зависит эффективность и полезность устройства.

Большинство заводских телевизионных антенн изготавливаются с расчетом на полное покрытие окружности, КПД сравним с коэффициентом полезного действия (КПД) и близок к единице. По типу конструкции различают два типа антенн:

• Плоский. Предназначен для поиска сигнала в горизонтальном направлении. Они имеют более простую конструкцию и производство этих телевизионных антенн имеет более дешевую стоимость. Круговой охват по горизонту в 99% случаев гарантирует качественный сигнал.
• Широкий. Ищем сигнал в горизонтальной и вертикальной плоскости. Они работают в двух плоскостях и выполняют сферический поиск сигнала. Они дороги и включают в себя больше продуктов, но гарантируют надежную работу там, где плоские антенны выходят из строя (гористая местность).

Кроме направления приемной антенны, важен еще один показатель — КУ. Определяет расстояние, на которое распространяется эффективность антенны. Усиление измеряется в децибелах, то есть указывает на то, насколько громкий сигнал рассчитан на устройство. Если ретранслятор установлен далеко, необходима более мощная антенна с малым коэффициентом усиления. Также рекомендуется его установка в неблагоприятных климатических условиях, которые гасят и рассеивают радиоволны, уменьшая их шум.

Когда может понадобиться самодельная антенна

Многие не задумываются о том, как отображается телевидение и что для этого нужно. Мы просто сидим перед ним и наслаждаемся любимыми аналитическими шоу или фильмами. Однако бывают случаи, когда, находясь на природе, очень хочется посмотреть футбольный матч любимых команд, а устройства захвата с собой нет. Такая ситуация может возникнуть как в сельской местности, так и в центре города, когда кабель сдует ветром или его перережут злые хулиганы. Необходимо быстро отреагировать на серьезную ситуацию и найти правильный выход. Чтобы не пропустить футбол, нужно иметь при себе несколько алюминиевых банок. И неважно, с каким содержанием: пивом, лимонадом, безалкогольным или слабоалкогольным напитком. Кто угодно сделает.

Еще в древности греки называли усики насекомых антеннами. И неудивительно, ведь у них много общего, как показала практика. Благодаря таким антеннам живые существа улавливали сигналы, таким образом, понимая, что происходит вокруг них. Задача телевизионных антенн почти та же: ловить радиоволны и усиливать их.

Виды антенн

Устройства захвата делятся на два типа:

• спальная комната;
• экстерьер.

Самодельная наружная антенна

Наружная антенна — это кабель, который одним концом подключается к телевизору, а другим — на крышу. Эксперты сходятся во мнении, что чем длиннее кабель, тем лучше прием. Блоки приемных различаются по форме. Наиболее популярны подставки с двумя ответвлениями, которые визуально напоминают усики насекомых.

Как сделать антенну для цифрового ТВ из пивных банок

Чтобы обеспечить телевидение в вашем доме, используйте любой подходящий вам рисунок в качестве основы, затем следуйте инструкциям, чтобы сделать цифровую телевизионную антенну из пивных банок.

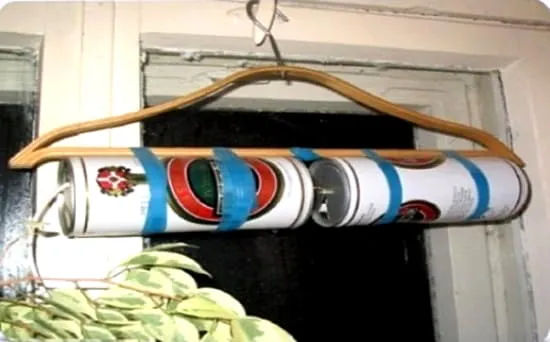

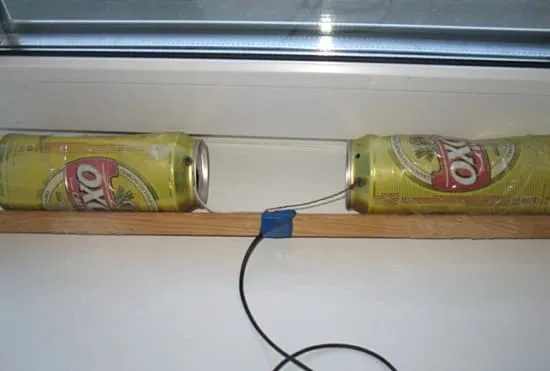

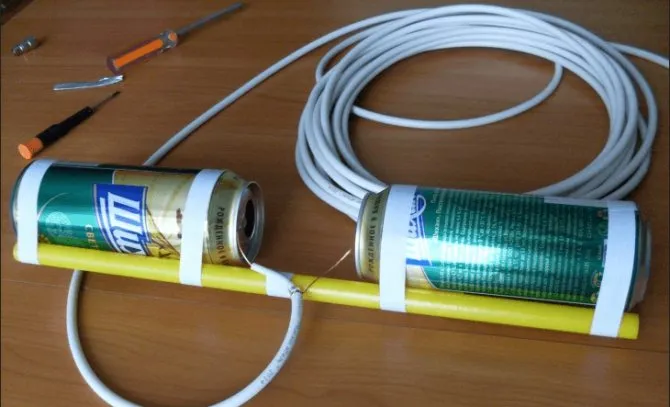

Из двух емкостей

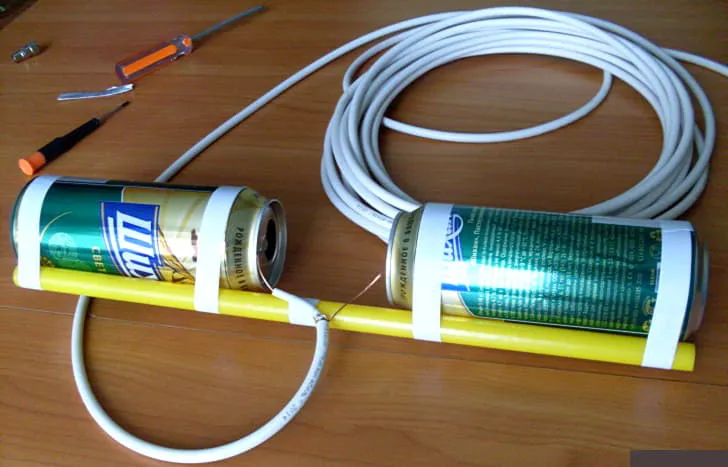

Антенна из банок для DVB-T2 и радио делается так:

1. Привяжите две банки скотчем или изолентой на расстоянии друг от друга к палочке. Не закрепляйте их намертво, ведь расстояние между банками нужно подбирать экспериментальным путем. Для контейнера объемом 0,5 л используйте расстояние между предметами 5 см. Примите эти пропорции за основу.

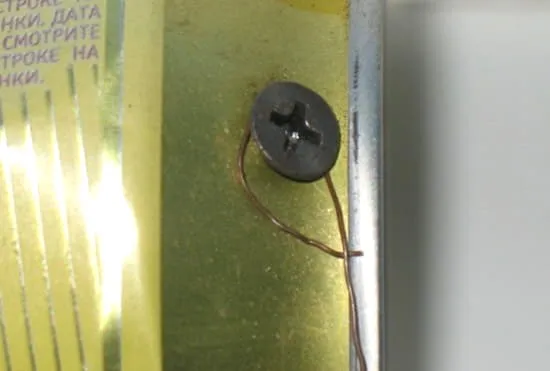

2. Вкрутите шурупы в банки, оставив небольшой зазор. Зачистите ножом провод и прикрутите его к шурупам.
3. Для удобства кабель можно пропустить через одну из банок. Определив расстояние, аккуратно закрепите контейнеры на раме. Хорошим решением может стать вешалка, так как такую ​​антенну можно подвесить.

Опытным путем было установлено, что расстояние между лавками для изготовления антенн из пивных банок составляет 7 см для оптимального захвата сигнала. А чтобы скрученный провод не спал, его лучше припаять.

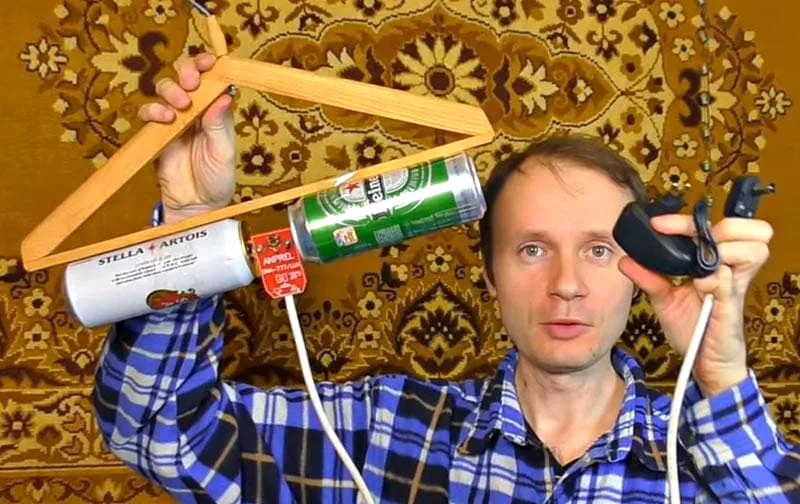

Подключение усилителя

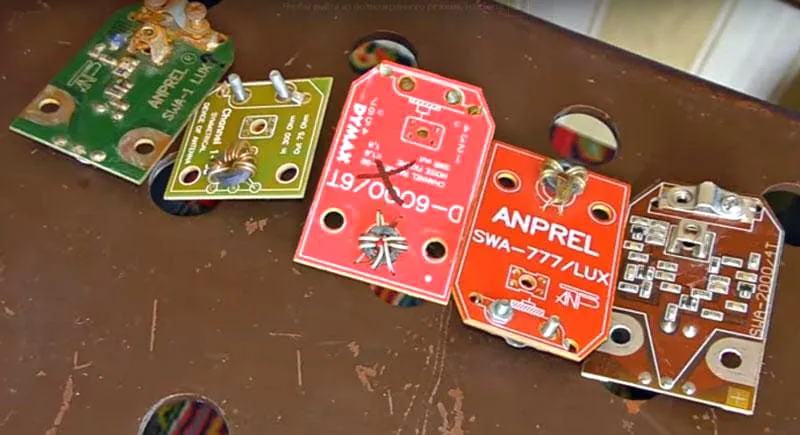

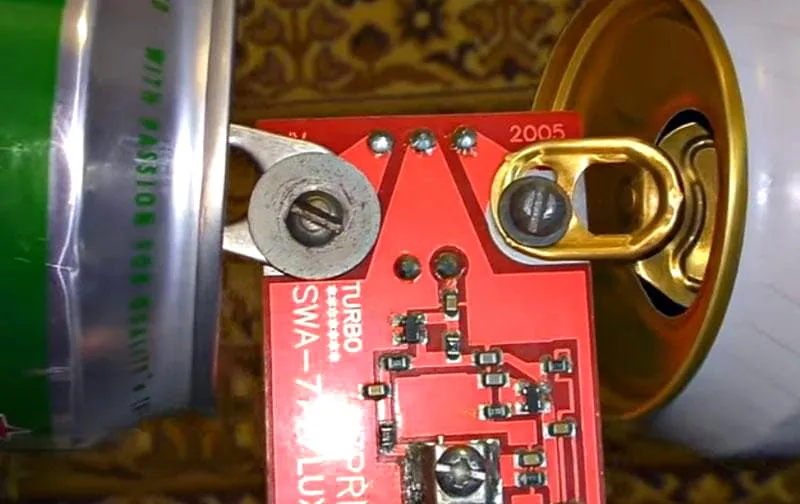

Чтобы простая антенна ловила сигнал на расстоянии, добавьте к ней усилитель. Продается вместе с блоком питания на любом радиорынке или в магазине по соответствующему адресу. Структура будет такой:

1. Подключите первый конец кабеля к разъемам на усилителе.
2. Прикрутите доску к шарнирным ушкам пивных банок с помощью болтов и гаек.

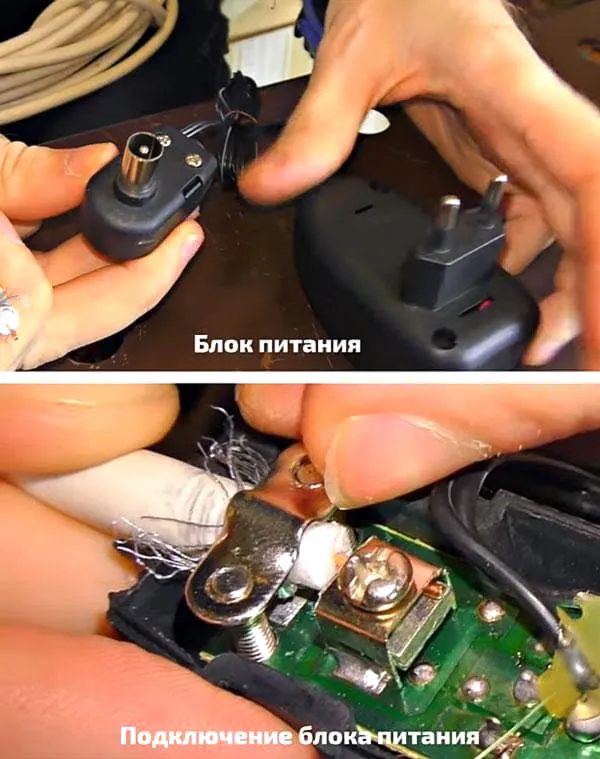

3. Подключите блок питания с помощью вилки на конце коаксиального кабеля.
4. Повесьте антенну, подключите штекер к телевизору и проверьте наличие канала и отображения видео на телевизоре.

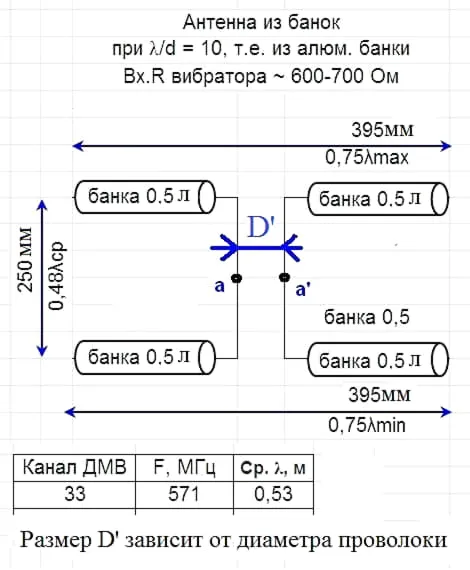

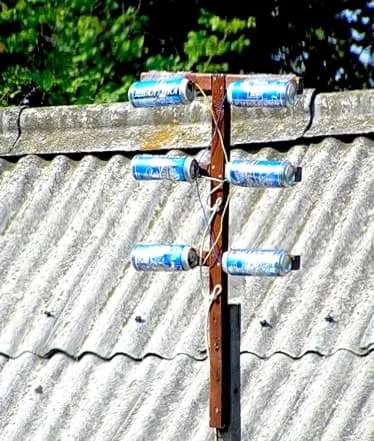

Из четырех емкостей

Четырехбаночная антенна обеспечит хороший сигнал даже на большем расстоянии от ретранслятора. Чертежи такой конструкции можно увидеть на фото.

Чтобы построить что-то вроде этого:

1. На листе фанеры отметьте основу. Расстояние между кабелями будет зависеть от размера используемого кабеля.
2. Рассчитывается по формуле D’=M+d, где d — диаметр сечения, M — расстояние между витками.
3. Очистите банку от лака и закрутите винт изнутри.
4. Это можно сделать через заранее подготовленное отверстие под отвертку. Последнее желательно сделать ножом, а вырезанные металлические лепестки загнуть вниз.
5. В конечном итоге у вас должна получиться вот такая конструкция.

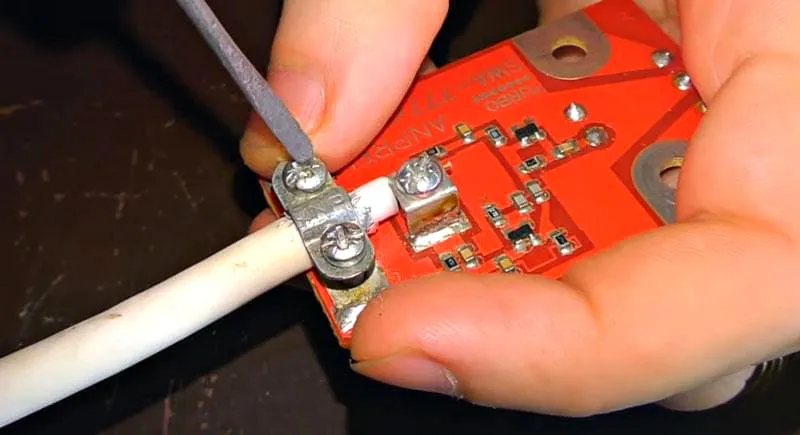

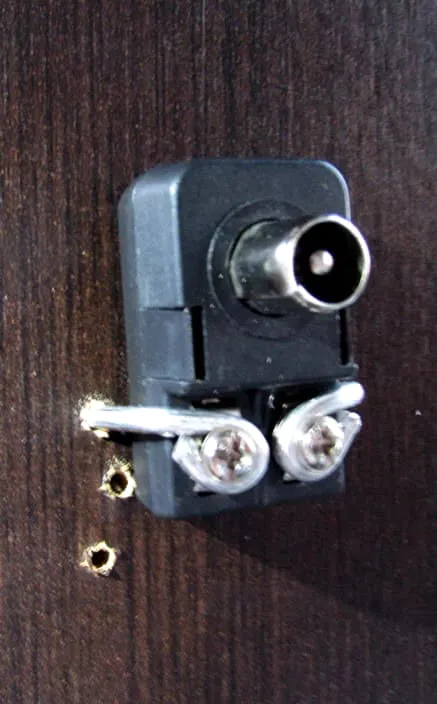

6. Посередине нужно подключить трансформатор.
7. Это легко осуществить с помощью прижимных винтов посередине, соединяющих провод между лавками и короткий провод от трансформатора, который находится на обратной стороне фанеры.
8. Последний шаг – полученный разъем подключить к телевизионному коаксиальному кабелю и подключить другим концом (предварительно прикрутив к розетке) к телевизору.

Данную конструкцию рекомендуется использовать в защищенных от непогоды помещениях (чердак, гараж, подсобное помещение).

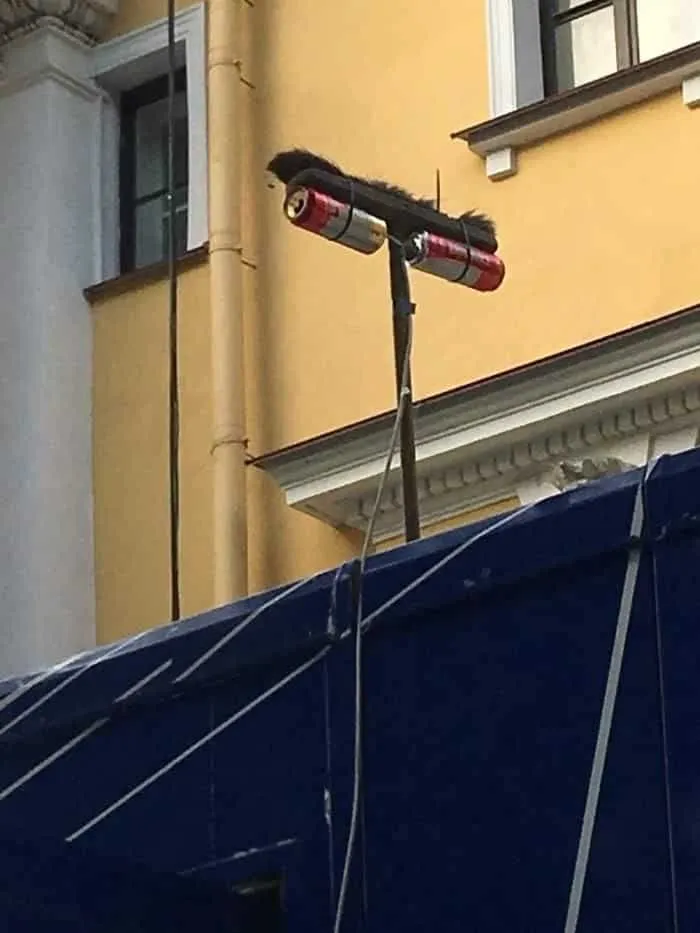

Если вам нужно реализовать конструкцию на улице, используйте в качестве каркаса более практичные компоненты.

Технология изготовления антенны

Антенна из пивных банок получится, если емкость подготовить заранее. Для этого сначала придется разобраться с первой банкой; в нижней части, а точнее в ее центральной части нужно аккуратно сделать отверстие диаметром 6 миллиметров.

После этих манипуляций необходимо пропустить через отверстие силовой кабель типа РГ-58. Затем этот кабель выводится через другое отверстие. Второе отверстие делается в крышке банки. Этот элемент будет формировать левую половину конструкции.

В этом случае дно должно располагаться справа.

Антенна из пивной банки — это конструкция, которую очень часто изготавливают в домашних условиях. Преимущество этого процесса в том, что продукты доступны для работы и довольно просты в обработке. На сборку конструкции уйдет около 10 минут. Такая антенна будет принимать больше каналов (по сравнению с фиксированной).

Особенности проведения работ

Антенна из пивной банки делается с помощью крепежа — самореза. Их следует хранить в количестве двух штук. Также вам понадобится антенный кабель, две банки и изолента, которую в этом случае часто заменяют на клейкую. Подготовьте вилку, палку и отвертку.

Особенности настройки антенны

Сделать антенну из пивных банок своими руками может любой домашний умелец. При этом основное требование – параллельное расположение плеч конструкции; Кроме всего прочего, необходимо обеспечить идеальную горизонтальность. Также в качестве основы можно использовать черенок лопаты, а также любой другой предмет, подходящий по форме и размеру.

После того, как антенна изготовлена, ее нужно настроить на определенный канал. Здесь играют роль два фактора. Один из них — характеристическое сопротивление линии и конструкции, другой — проблема баланса.

Поскольку цифровые телевизионные каналы составляют основу диапазона УВЧ, баланс не критичен. Что касается характеристического сопротивления, то для полуволнового вибратора оно находится в пределах от 72 до 76 Ом. Хорошо сочетается с кабельным телевидением.

Чтобы настроить антенну, вам нужно отрегулировать высоту тона между банками. Если увеличить диаметр кабеля (в данном случае это банка), увеличится пропускная способность антенны.

Перед тем, как сделать антенну из пивных банок, следует помнить, что помимо упомянутой емкости можно использовать любую другую емкость. Это могут быть картонные гильзы, поверхность которых придется оклеить фольгой, при этом эффективность продукта будет не меньше.

Преимущества материала

Причин, по которым банки востребованы при изготовлении антенн, несколько:

• большая приемная площадка – развернув банку, можно получить обычный металлический лист;
• отличная электропроводность алюминия, которая несколько ниже, чем у меди. Поэтому он имеет минимальные потери сопротивления;
• снижение ветра за счет аэродинамической формы – актуально при установке на открытом воздухе;
• отсутствие необходимости в сильных креплениях за счет легкости всей конструкции;
• банки доступны и почти бесплатны. Кроме того, лакированный алюминий устойчив к влаге.

Какие банки для антенн выбрать

Поскольку производители пива производят банки по стандарту, материал можно не учитывать. Для первой модели достаточно приготовить две банки пива емкостью 0,5 литра, хотя подойдут и большие. В этом случае можно использовать больше банок; главное, чтобы ваш номер совпал. Рекомендуется устанавливать не более восьми штук.

Как выбрать кабель и держатель для антенны

Что касается выбора кабеля, то здесь сложностей быть не должно. Подойдет стандартный коаксиальный кабель, используемый при подключении к кабельному телевидению. Длина выбирается с учетом удаленности будущей антенны от цифровой приставки.

С креплением антенны тоже проблем быть не должно. Если он будет установлен внутри помещения, подойдет деревянный или пластиковый предмет; простая вешалка решит проблему поиска.

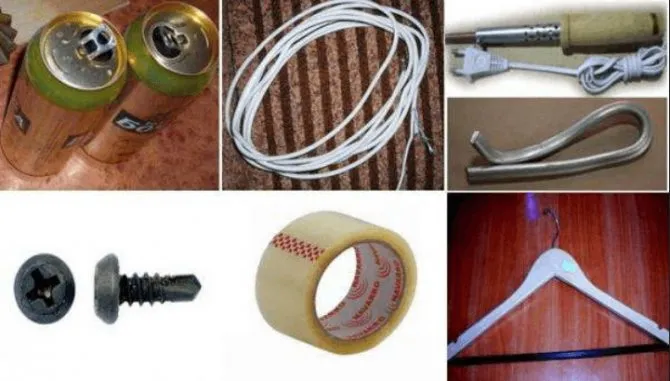

Общий набор инструментов и материалов

Чтобы привести будущую антенну в вид готового изделия, потребуются дополнительные материалы и инструменты. Базовый набор выглядит так:

• отвертка и саморезы (по возможности можно использовать паяльник и припой);
• спичка, фиксирующая устройство;
• оскорбительная лента;
• коаксиальный кабель;
• пивные банки.

Вы можете видеть, что почти все, что вам нужно, чаще всего даже не нужно покупать, кроме как в магазине.

На что способна конструкция

Принцип работы антенны для цифрового ТВ: при действии радиоволны на проводник, за счет индукции возникает электрический ток. Этот сигнал может быть захвачен специальными устройствами и преобразован в изображение или звук. Чтобы ток был достаточно мощным для взаимодействия с приемником, необходимо усиление. Его можно отрегулировать с помощью:

• Усиление принимаемого сигнала;
• Повышена чувствительность антенны за счет исправления формы и выбора направленности.

А так как пивные банки сделаны из металла, хорошо проводящего электричество, из них можно сделать антенну любой желаемой формы.

На практике антенна цифрового телевидения, изготовленная из пивных банок, способна принимать сигнал на расстоянии до 15 км от ретранслятора.

При этом вам необходимо:

• Точно соблюдайте расстояние между банками в раме. Позвольте банкам перемещаться по конструкции перед окончанием строительства.
• Правильно расположите антенну. Поскольку он оказывается более широкополосным, чем обычно, возможен прием не только ТВ-сигнала, но и посторонних шумов. Поэтому рекомендуется размещать антенну подальше от телевизора и других источников.
• Выберите нужное количество олова. Простая конструкция состоит из двух банок. При этом антенна обеспечит работу в диапазоне 250-400 МГц, однако цифровое эфирное ТВ на этой частоте не работает. Сигнал таким полуволновым вибратором будет улавливаться, но только в идеальных условиях в непосредственной близости от передающей опоры. Высококачественный сигнал на больших расстояниях может быть обеспечен как минимум 4-канальной конструкцией.

Модернизация антенны из жестяных банок

Для повышения устойчивости собранного оборудования можно дополнить его усилителем сигнала. Для этого необходимо приобрести и установить соответствующее устройство. Его обычно устанавливают между металлическими банками и кабелем, что максимально увеличивает эффективность ТВ-антенны.

При этом следует отметить, что единого правильного метода сборки для получения работающей конструкции не существует, достаточно следовать основным принципам, изложенным выше. То есть не возбраняется дополнять предложенную схему своими идеями и дополнениями, так как такие действия не повлияют на конечный результат (возможность смотреть телевизор.

Чехол для установки на улице

Если антенна будет располагаться не дома, а на улице, рекомендуется сделать дополнительный кожух, который защитит ее от осадков. В противном случае велика вероятность, что в плохую погоду качество передач упадет и пропадет сигнал.

Рекомендации мастера

Если вы думаете, как сделать антенну из пивных банок, то с помощью изоленты нужно прикрепить емкость к основанию палки, следя за тем, чтобы расстояние между элементами было 7 сантиметров, хотя длина следует подбирать опытным путем.

Если в банке не хватало открывающего кольца, проволоку можно закрепить саморезами. После того, как шурупы успешно установлены на пивную емкость, нужно зачистить два конца провода и зафиксировать его шурупом. Кабель крепится к столбу скотчем – это необходимо для обеспечения сильного сигнала на приемник.

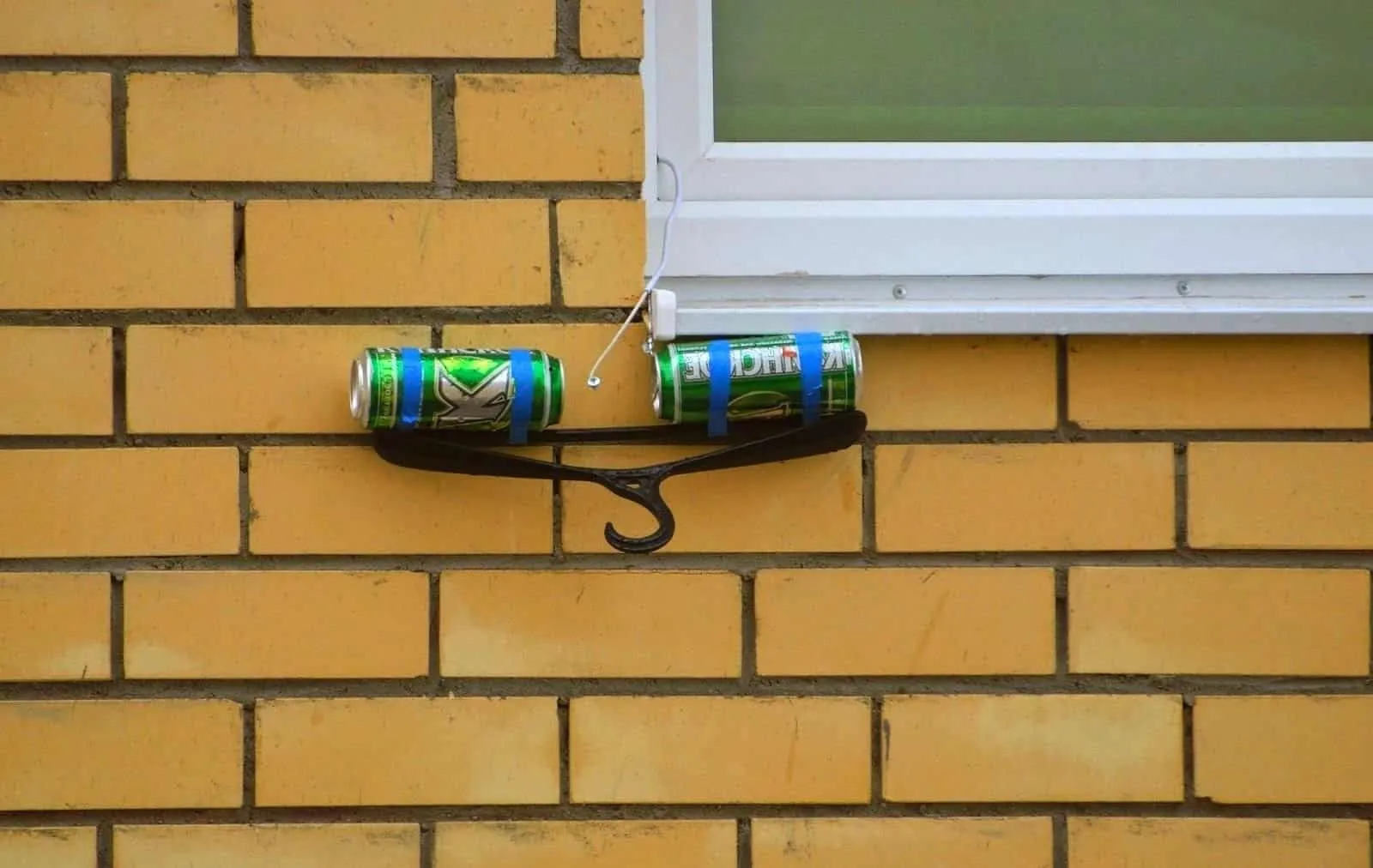

Вместо палки допускается использовать обычный крючок; это обеспечит более удобное использование конструкции.

Чтобы устройство не потеряло свою работоспособность из-за воздействия дождя и ветра, флакон следует защитить большой пластиковой бутылкой. Необходимо использовать 3-литровую тару, у которой предварительно нужно удалить дно и горлышко.

Антенна пивной банки своими руками должна быть защищена. Для этого в центральной части бутылки нужно сделать отверстие, через которое протягивается шнур. После соединения рекомендуется обдать этот участок кипятком.

В этом случае пластик изменит свой первоначальный размер из-за воздействия значительных температур и обеспечит герметичность отверстия. На этом можно считать, что антенна из пивных банок готова. Вам просто нужно подключить его к телевизору, а затем настроить.

Для улучшения конструкции необходимо реализовать устройство с помощью нескольких пивных банок, которые будут отдельными секциями.

Что ещё можно сделать из алюминиевых банок?

В большинстве случаев предметы из доступных материалов играют роль украшения комнаты, но если хорошенько подумать и подключить фантазию, то можно получить полезную вещицу для дома.

Светильники из банок

Из обычной банки из-под напитков легко сделать оригинальный плафон для осветительного прибора. Будет стильным и полезным аксессуаром в вашем интерьере. Итак, для того, чтобы сделать такую ​​поделку из пивной банки, нужно предварительно острым ножом отрезать ее дно.

Далее на самой скамье нужно нарисовать узоры. Это могут быть орнаменты, геометрические фигуры, цветы и многое-многое другое. Затем берем канцелярский нож и аккуратно вырезаем композицию по разметке. Соблюдайте меры предосторожности при работе с острыми предметами!

Если у вас есть базовые навыки рисования и рисования, вы можете раскрасить основу нашего будущего светильника или нарисовать на ней что-нибудь. После окончания работы останется только поставить патрон с лампочкой в ​​банку, и уникальный и красивый светильник готов!

Настольная лампа

Из пивной банки можно сделать оригинальную настольную лампу. Сама банка будет подставкой, а абажур делаем из язычков, за которые открываем напиток. С помощью кусачек откройте язычок в одном месте и соедините их вот так, как звенья в цепочке.

Таких элементов для абажура много. Необходимо «связать» прямоугольное полотно примерно 40х15 см, замкнуть прямоугольник в цилиндр, установить его на основу и смонтировать патрон для лампы. Этот светильник украсит любую квартиру.

Поделки из жестяных банок для дачи

Для загородного дома или участка тоже можно сделать множество декоративных элементов из алюминиевых банок. Из них даже можно делать мебель! Например, стул. Ставим банки друг на друга, соединяя их клеем, постепенно формируя сиденье, спинку и подлокотники. Таким же образом можно соорудить небольшой столик.

Чтобы сделать мебель более устойчивой и устойчивой, наполните каждую банку землей или песком.

Горелка для путешественников

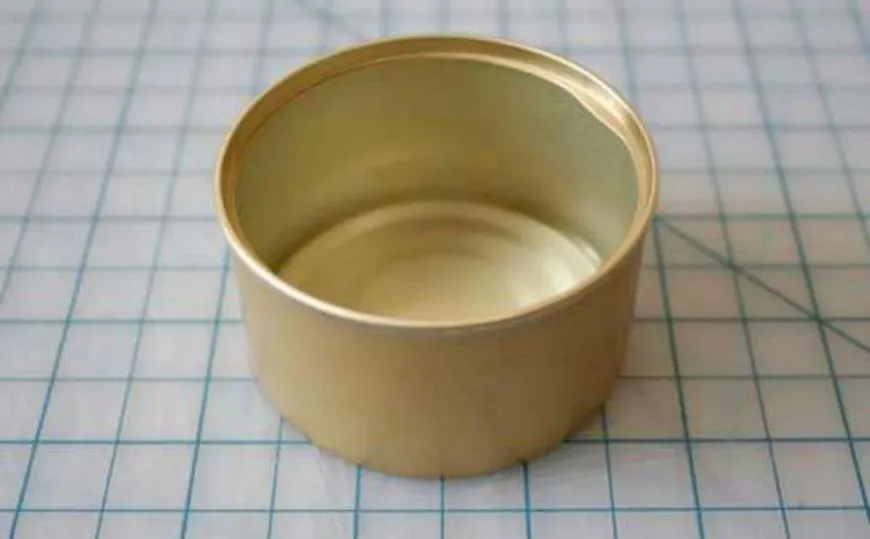

Из половины банки пива можно сделать горелку. Эта идея будет полезна тем, кто любит путешествовать. Такая горелка может полностью заменить газовую горелку и ее вес не превышает 50 грамм, в то время как газовая горелка весит около 3-4 кг.

Чтобы сделать такую ​​полезную вещь, нужно вырезать дно с высотой стенки около 10 см. Делаем большое отверстие посередине дна и несколько маленьких по краю (по зазору между дном и стенками). Острые края слегка загибаем плоскогубцами внутрь.

Подсвечники из банок

Для изготовления подсвечника послужат железные банки от консервированных овощей. Достаточно вырезать на них какой-нибудь узор или рисунок. Можно просто сделать круглые отверстия в хаотичном порядке и покрасить банку в любой цвет. Ставим внутрь свечу и наслаждаемся романтикой.

Вместо заключения

Пивные банки — не лучший материал для антенны, но очень удобный. Если конструкция собрана правильно и обеспечен контакт между ее элементами и кабелем, то такая модель может принимать сигнал не хуже заводской.

Как сделать антенну из пивных банок?

Для изготовления антенны из пивных банок потребуются следующие материалы и инструменты:

• 2 пивные банки одинакового размера
• Кусок дерева, пластмассовая трубка или металлический профиль длиной около 1 метра
• Кусок медной проволоки длиной около 1 метра
• Два шурупа или гайки
• Отвертка
• Кусачки
• Кусок тонкой проволоки

Шаг 1: Отрежьте верхнюю и нижнюю части банок

С помощью кусачек отрежьте верхние и нижние части банок так, чтобы они были одинакового размера. Оставьте центральную часть каждой банки, это будет являться элементом антенны.

Шаг 2: Подготовьте деревянную палку или металлический профиль

Вставьте медную проволоку в деревянную палку или металлический профиль. Если вы используете палку или профиль из металла, то лучше обмотать его изолентой, чтобы избежать короткого замыкания.

Шаг 3: Присоедините банки к деревянной палке или металлическому профилю

С помощью шурупов или гаек закрепите верхнюю и нижнюю части банок к деревянной палке или металлическому профилю.

Шаг 4: Подготовьте провод для подключения антенны

С помощью отвертки сделайте небольшое отверстие в центральной части нижней банки. Протяните через отверстие кусок тонкой проволоки, сделайте петлю на одном конце провода.

Шаг 5: Подключите антенну к телевизору

Подключите антенну к телевизору, вставив провод в соответствующий разъем.

Готово! Ваша антенна из пивных банок готова к использованию.
