Как изготовить антенну из пивных банок и настроить ТВ-приемник своими руками

Создание антенны для цифрового телевидения может быть довольно затратным делом. Тем не менее, есть возможность изготовить ее самостоятельно, даже используя простые материалы, которые имеются под рукой. И не требуются специальные навыки для этой задачи.

• Принцип работы антенн для цифрового телевидения
• Конструкция приемных антенн
• Антенна из пивных банок для цифрового телевидения — пошаговая инструкция
• Как установить и настроить антенну из пивных банок
• Как обеспечить устойчивый прием
• Последующее улучшение антенны и защита

Принцип работы антенн для цифрового телевидения

Несмотря на тип сигнала, его передача обеспечивается излучателями башни. За прием волнового канала отвечает антенна. Следовательно, чтобы получить цифровой сигнал, необходимо иметь под рукой устройство синусоидальной формы, поддерживающее максимальную частоту.

После того, как электромагнитная волна проступает через принимающие лучи антенны, в последней наводится V-напряжение. Все волны позволяют сформировать разный потенциал, отмечая каждый отдельным знаком.

Под наведенным напряжением в замкнутом приемном контуре с сопротивлением проходит электрический ток, нарастающий постепенно. Этот ток уже обрабатывает специальная микросхема телевизора. Затем на экран передается картинка, а через динамики поступает звук.

Стоит понимать, что невозможно подключить напрямую цифровую трансляцию при помощи стандартной аналоговой антенны. Так, сначала нужен своего рода посредник, который будет заниматься декодированием сигнала – приемник DVB-T. Вдобавок, потребуется пользоваться антенной Туркина для DVB или дециметровым ее аналогом.

Коэффициент укорочения антенны

Под коэффициентом укорочения принято понимать число, показывающее, во сколько раз длина волны линии меньше, нежели в свободном пространстве. Однако сегодня коснемся другой области. Давно замечено: полуволновой вибратор снабжен идеальными характеристиками лишь при минимальной толщине проволоки (отбрасываем высоту подвеса антенны). В реальности провод снабжен конечными размерами, изменяющими характеристики. Касается частоты. Помните, размеры полуволнового вибратора определены длиной волны.

При отклонении от резонанса прием начнет падать, на практике эффекта стараются избежать. С увеличением диаметра стержня вибратора частота уходит вверх. Означает: следует слегка укоротить плечи для точного попадания на канал. Чтобы придать процессу некую научность, введен термин коэффициента укорочения. Коэффициент укорочения антенны показывает, на сколько в процентном отношении потребуется укоротить полуволновой вибратор для придания оптимальных свойств системе.

Графика показывает: зависит коэффициент укорочения антенны от отношения длины волны к удвоенному диаметру проволоки, из которой сделан полуволновой вибратор. Придумана иная форма графика, смысл остается прежним. Для расчета удобнее с точки зрения минимизации вычислений. Дана частота 100 МГц, диаметр медной трубки, послужившей материалом, составляет 25 мм. Находим нужную длину полуволнового вибратора, пользуясь формулой.

Определим длину волны: 299792458 / 100000000 = 2,998 м. Коэффициент укорочения находим, пользуясь графиком, разделив 2,998 на 0,025 (толщина проволоки), получается 120. Рисунок показывает: К = 0,482. Заключаем: суммарная длина полуволнового вибратора составит 1,445 метра. Сразу оговоримся, расчетный график сильно расходится с приведенным ниже (теоретически предполагаются идентичными). Во втором случае длина получается меньше, антенну укоротить проще, нежели нарастить. В пользу последнего графика говорит факт: рекомендует форум радиолюбителей, люди собрались с практическим прицелом, следовательно, можно доверять. В любом случае стоит попробовать оба рисунка.

Конструкция приемных антенн

Главные показатели работы – КУ (коэффициент усиления) и КНД (коэффициент направленного действия). Их можно отрегулировать в зависимости от конструкции и сопротивления антенны. Эти характеристики указывают на эффективность устройства.

Большая часть антенн от производителей проектируются с учетом охвата всей окружающей местности. Их КНД можно сравнить с коэффициентом полезного действия и достигает величины 1. В зависимости от конструкции, антенны делятся на такие типы:

• Плоские. Принимают горизонтально отправленный сигнал. Отличаются простотой конструкции, дешевизной и простотой в производстве. Благодаря круговому горизонтальному охвату качественный сигнал принимается в 99% случаев.
• Широкие. Могут искать сигнал как по горизонтали, так и по вертикали. Благодаря работе в обоих плоскостях обеспечивается сферический поиск. Их стоимость более высокая и для их производства нужно больше компонентов. Однако они подходят в той местности, где плоские модели не находят сигнал (в горах).

Что касается коэффициента усиления, под ним подразумевается расстояние, на которое действует антенна. Показатель имеет единицу измерения децибелы. То есть, он указывает шумность сигнала, на которую рассчитан приемник.

При далеко расположенном ретрансляторе потребуется мощная антенна с невысоким коэффициентом. Она же подойдет, если в местности с неблагоприятным климатом, где заглушаются радиоволны с последующим снижением их шумности.

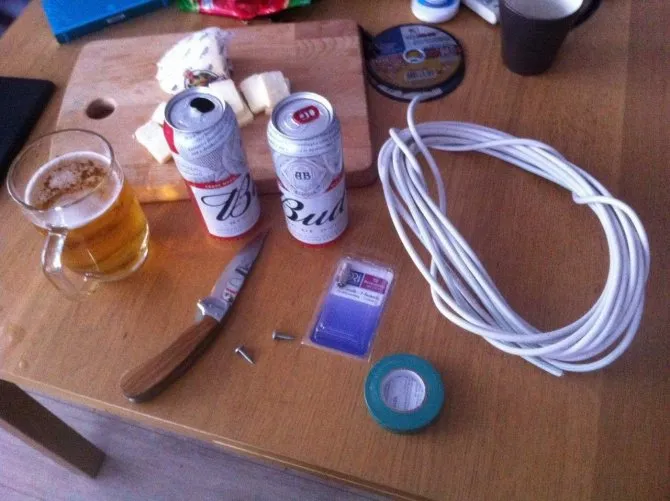

Необходимые инструменты и материалы

Для изготовления простой антенны с использованием пустых пивных банок понадобится всего минут 10 – 15. Однако стоит запастись следующими инструментами и материалами:

• пивными банками в количестве двух штук. Причем по объему они могут быть поллитровыми, 0,75 мл либо литровыми. Можно довольствоваться и меньшими объемами;
• изоляционной лентой либо скотчем;
• шурупами – саморезами ( 2 штуки);
• антенным кабелем;
• штекером;
• палкой (тремпелем);
• отверткой;
• паяльником с канифолью или оловом.

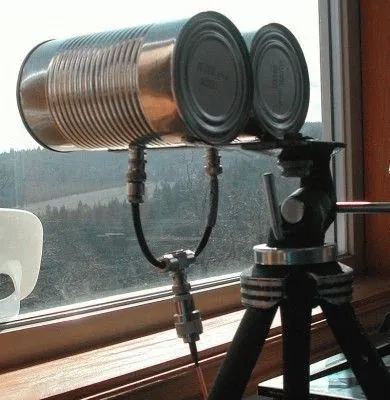

Антенна из пивных банок для цифрового телевидения — пошаговая инструкция

Описываемая антенна отличается простотой в сборке. Тем не менее, потребуется подготовить необходимые материалы и проявить максимальную терпеливость – трудности могут возникнуть в любой момент. Также, при сборке первой модели из пивных банок рекомендуется применить плоскую конструкцию. Она более проста и позволит получить полезный опыт для будущих устройств.

Преимущества материала

Существует несколько причин, почему банки пользуются спросом при изготовлении антенн:

• большая площадь приема – развернув банку, можно получить обычный металлический лист;
• отличная проводимость алюминия, которая немного ниже чем у меди. Поэтому у него минимальные потери при сопротивлении;
• пониженная парусность благодаря аэродинамической форме – актуально при установке на улице;
• нет необходимости в прочном креплении благодаря легкости всей конструкции;
• банки – доступны и чуть ли не бесплатные. Вдобавок, вскрытый лаком алюминий не поддается воздействию влаги.

Какие банки для антенн выбрать

Поскольку производители пива выпускают банки в соответствии с одним стандартом, на материал можно не обращать внимания. Для первой модели достаточно подготовить две пивные банки емкостью 0,5 литра, хотя подойдут и большие. При этом можно использовать больше банок – главное, чтобы их количество было парное. Максимально рекомендуется устанавливать не более восьми штук.

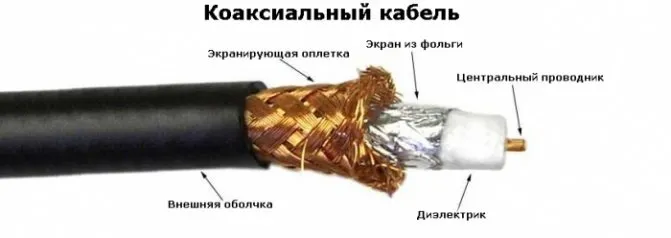

Как выбрать кабель и держатель для антенны

Что касается выбора кабеля, трудностей с этим возникнуть не должно. Подойдет стандартный коаксиальный провод, используемый при подключении к кабельному телевидению. Длина подбирается с учетом расстояния будущей антенны от цифровой приставки.

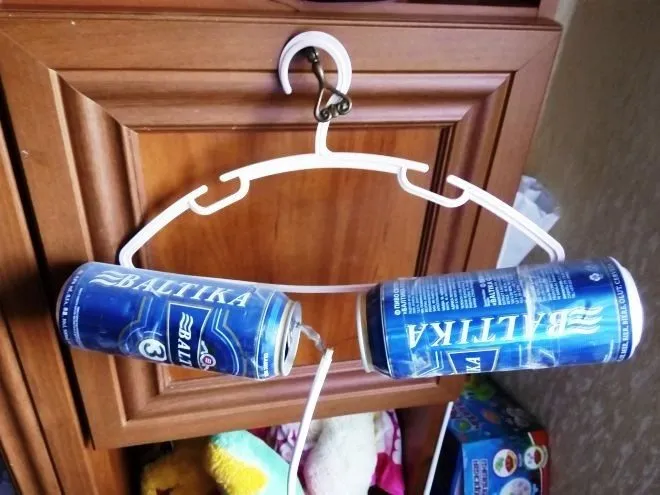

С держателем для антенны также не должно возникнуть проблем. Если она будет установлена в помещении, подойдет деревянный или пластиковый предмет – простая вешалка решит проблему с поиском.

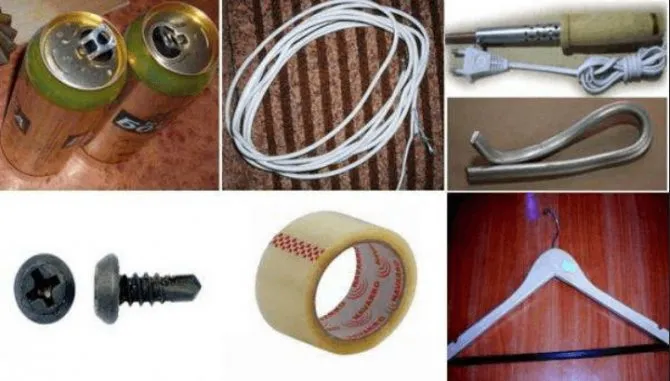

Общий набор инструментов и материалов

Чтобы привести будущую антенну к виду готового изделия, потребуются дополнительные материалы и инструменты. Базовый набор выглядит следующим образом:

• отвёртка и саморезы (если есть возможность, можно использоваться паяльник и пайку);
• матча, закрепляющая устройство;
• изолента;
• коаксиальный кабель;
• пивные банки.

Можно увидеть, что практически все необходимое чаще всего даже не нужно докупать в магазине.

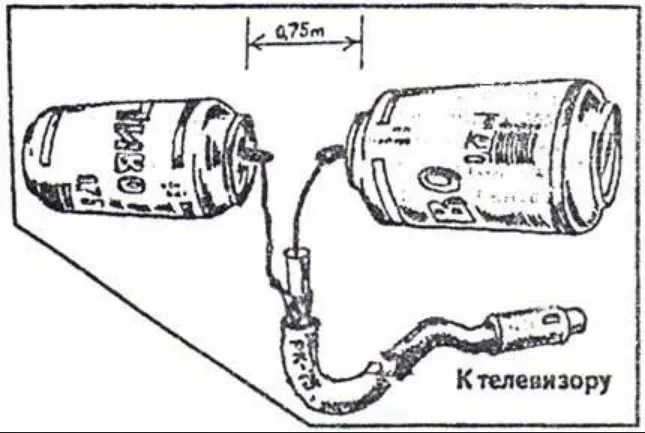

Чертежи, схемы и ручной расчёт

Никто не придумал, как постоянно ловить мощный и стабильный сигнал. Однако те, кто изготавливал у себя дома антенну, помнят два основных правила:

• банки необходимо закрепить друг напротив друга и их количество должно быть парное, лучше всего от четырех до восьми. Хотя часто хватает и двух штук;
• оплётку и основную жилу следует крепить на разные банки.

Закрепляя банки, нужно учитывать расстояние между ними. Как правило, оно составляет 75-80 мм, правда более точные значения надо искать путем проб и ошибок. Следовательно, элементы закрепляются не сразу, чтобы их можно было отрегулировать в будущем. Это поможет без проблем поймать лучший сигнал.

Понятно, что расписывать формулу расчета нет смысла – все равно просчитать точное расположение элементов не получится.

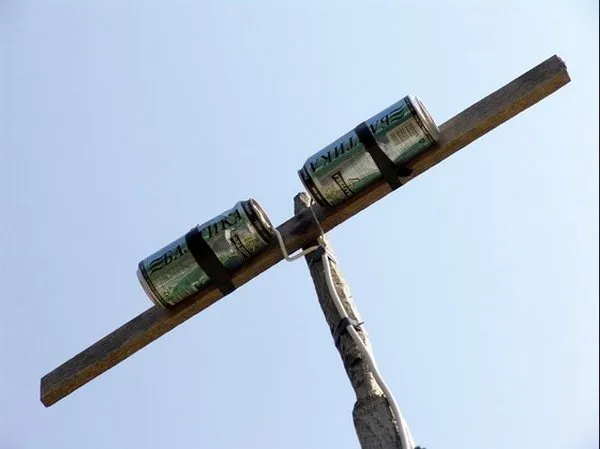

Мачта и каркас

Что касается крепительной мачты и каркаса, здесь можно свободно давать волю фантазии с учетом своих возможностей. Чтобы увеличить качество приема, подойдут следующие варианты:

• к рейке банки закрепляются изолентой;
• на рейку крепится несколько поперечных реек. Такой вариант обеспечит более эффективный прием.

Когда каркас будет готов, можно переходить к выбору мачты. Ею может быть железная трубка, палка или просто стена дома. Единственное – между креплением и пивными банками не должно быть никаких контактов. Это значит, что саморезами пользоваться можно, только придется следить, как они будут расположены.

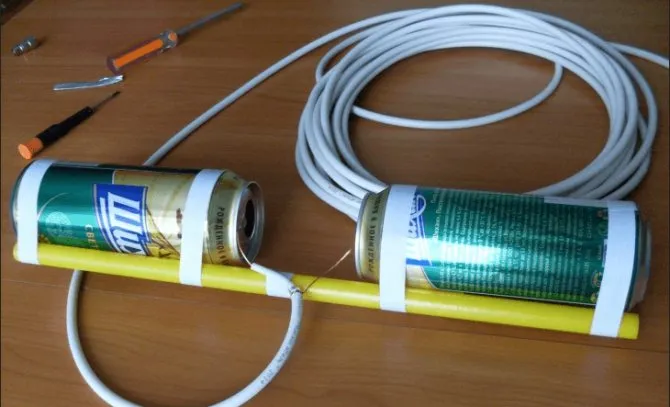

Процесс сборки

С каркасом и мачтой остается переходить к сборке изделия:

1. Банки нужно подготовить – промыть их в горячей воде и затем высушить.
2. В банках проделываются дырки, после чего в них вкручиваются саморезы.
3. Небольшой кусок телевизионного кабеля следует разделать так, чтобы разделить основную жилу с оплеткой и их длины хватило к двум банкам.
4. На один саморез крепится жила, на второй – оплётка.
5. Банки крепятся к рейке и можно переходить к поиску сигнала.

Здесь можно добавить, что если под рукой не оказалось шурупов, жилу с оплеткой можно привязать к язычку банки, используемом для ее открытия. Если же стенку банки зачистить, можно припаять края кабеля.

Чтобы усилить прием, применяется последовательное соединение нескольких банок. Банки с разными соединениями необходимо располагать перекрестно.

Модернизация самодельной антенны

При желании ТВ антенну из пивных банок можно улучшить или переконструировать, в результате чего получится мощный приемник, которому не нужен усилитель.

Если требуется функциональная антенна на дачу или в гараж, а покупать из магазина накладно (да и могут украсть), лучше собрать самому. Чтобы не беспокоиться за климат и другие условия, которые могут ухудшить изображение, рекомендуется изготовить антенну, которая будет ловить сигнал в обеих плоскостях. Для нее понадобятся те же инструменты, 9 пивных банок и саморезов:

• Изготовление опорной конструкции. Нужно найти четыре рейку. три из них прикрутить к четверной сверху, по центру и снизу. Зафиксировать полученную конструкцию скотчем в местах соединения.
• Сборка антенны. Две пивные банки устанавливаются к верхней рейке, и далее выполняется процедура по подключению кабеля, предложенная выше.
• Поиск сигнала. Прийтись по помещению с антенной и найти сигнал. При отсутствии качественного изображения поводить банками по рейке, удаляя и приближая их друг к другу, пока не будет получен качественный сигнал.
• Завершение. Закрепить окончательно верхние банки и повторить процедуру для двух нижних пар. Они устанавливаются на таком же расстоянии друг от друга, что и верхние.

Самодельная антенна с приемом сигнала в горизонтальной и вертикальной плоскости готова. Но остался еще один момент — ее защита.

Как установить и настроить антенну из пивных банок

Установка антенны для цифрового ТВ выполняется как и в случае с комнатной. Потребуется походить с подключенным к ТВ и телеприставке устройством и проверить, где лучше всего принимается сигнал. Поскольку уровень сигнала в помещениях дома всегда отличается, не стоит рассчитывать на быстрый результат.

Это касается и монтажа приемника сигнала на крыше дома или во дворе – чтобы трансляция обеспечивалась стабильно и без перебоев, надо проверить все возможные места установки.

Однако после найденного места может потребовать его проверка – вполне возможно, что цифровой сигнал будет периодически пропадать. Хотя в большинстве случаев достаточно правильно расположить банки антенны:

• их следует передвигать по сторонам, замеряя при этом расстояние;
• контролировать изменение сигнала на экране телевизора. Это стало проще, поскольку современные модели ресиверов и ТВ оснащены функцией замера качества трансляции;
• когда расположение будет подобрано, нужно закрепить банки изолентой.

Настраивать антенну можно по следующему ориентиру – для жестянок объема 0.75л среднее расстояние 7,5 см. Чтобы во время настройки кабель не оторвался, его можно зафиксировать скотчем или изолентой к каркасу и мачте.

Никакие дополнительные работы проводить не нужно. Сложность настройки зависит от количества элементов – чем их больше, тем дольше времени займет настройка.

Кабель и держатель для антенны

Кабель можно найти:

• плоский двухжильный;
• коаксиальный, включающий в себя жилу и экран.

При наличии вариантов, стоит остановить свой выбор на коаксиальном, который лучше всего подходит для этих целей. При этом такой кабель необходимо с одного конца разделить отдельно на жилу (центральный проводник), и отдельно на экран.

Держатель может представлять собой обычную палку. По длине она должна вмещать две банки плюс расстояние между ними около 10 сантиметров. Подойдет вешалка для кофт и курток. Такая конструкция легко вешается на карниз, крепится к стеллажным полкам либо подвешивается к экзотическим оленьим рогам (при их наличии).

Стоит отметить, что самым оптимальным местом размещения приемного устройства считается непосредственная близость к окну. Прием будет намного лучше, чем при антенне, находящейся глубоко в доме.

Как обеспечить устойчивый прием

В основном сборка и монтаж проходят без проблем и картинка по телевизору отображается стабильно. Чтобы избежать возможных проблем, следует воспользоваться этими советами:

• как можно меньше использовать металлические элементы, в идеале – отказаться от них;
• закреплять от 4 и более банок – если их меньше, декодирование сигнала DVB-T2 будет невозможным из-за сокращения диапазона доступных дециметровых волн;
• стараться установить антенну в таком месте, где отсутствуют источники помех, сторонние радиоволны, а также большие железные предметы.

Еще один важный момент – при установке такой антенны следует убедиться, что между ближайшей телевышкой и местом приема не расположены высотки. Они могут блокировать прием сигнала из-за чего оборудование становится бессмысленным.

Передача и прием сигнала

Стандартная антенна — это монополюсный ретранслятор, который создает и получает волны. В зависимости от частоты диапазонов радиоволны меняются. Исходя из этого проводник получает сигналы разных частот и скоростей. Для быстрой передачи информации необходима скорость до десяти тысяч км за одну секунду. Подобный принцип действия наблюдается у классических ТВ систем. Проводник передает на сигналы разных частот. Каждый отвечает за отдельный телеканал. Подключаемый девайс улавливает сигнал, далее переводит на дисплей телевизора. В зависимости от каждого случая, используются усилители, ресиверы. Первое необходимо для улучшения сигнала и картинки на телевизоре. Второе – выводит на экран файлы высокого разрешения в режиме ДВД-Т2. Принцип работы любого ТВ построен на использовании антенны.

Не работает приложение Окко на телевизоре: причины, как исправить?

Все зависит от диапазона

Пивные банки, безусловно, материал очень доступный. Но такая антенна принимает только сигнал на дециметровых волнах ДМВ. Для метрового диапазона такая антенна не годится. В принципе, по аналогичной технологии можно сделать устройство из любых металлических трубок, но сначала надо определить частоту вещания. Именно от нее зависит длина металлических цилиндров. Вся полоса вещания эфирного телевидения занимает частоты от 50 до 230 мГц и делится на 12 каналов:

• 50 мГц – 271-276 см;
• 59, 25 мГц — 229-234 см
• 77,25 МГц — 177-179 см
• 85,25 МГц — 162-163 см
• 93,25 МГц — 147-150 см
• 175,25 МГц — 85 см;
• 183,25 МГц — 80 см;
• 191,25 МГц — 77 см;
• 199,25 МГц -75 см;
• 207,25 МГц — 71 см;
• 215,25 МГц — 69 см;
• 223,25 МГц — 66 см.

Важно! От частоты зависит и длина вибратора, и соотношение длины кабелей для согласующего устройства. Для частоты в 50 мГц нужен вибратор длиной 271-276 см и соотношение кабелей 286 см к 95 см. Для частоты 223,25 мГц эти параметры составляют 66 см и 66 см к 22 см.

Готовим материалы

Для антенны из трубок вам нужны:

• металлическая труба (латунная, медная, стальная, алюминиевая);
• телевизионный кабель;
• текстолит:
• металлические полосы;
• штанга.

Важно! Металлические трубки должны быть примерно на 6 см короче тех, что указаны в списке частот. Диаметр – 8-24 мм. Трубки нужны абсолютно одинаковыми по толщине и материалу. Длина кабеля вычисляется, исходя из расстояния от антенны до телеприемника, плюс два метра на провисание и полосу согласования. Толщина текстолита составляет не менее 4 мм.

Собираем антенну

Из металлических трубок делается уже вполне серьезная антенна. Однако собирается она почти так же, как и та, что из банок:

1. Концы трубок расплющите.
2. Расположите оба цилиндра на куске текстолита на расстоянии 6-7 см друг от друга.
3. Прикрепите их хомутами из металлических полос.
4. С проводом поступите так же, как и при изготовлении антенны из банок (лучше припаять).
5. Место пайки залейте силиконом, эпоксидной смолой или нитролаком.
6. Прикрепите антенну к штанге.
7. К свободному концу провода припаяйте разъем и вставьте его в гнездо телевизора.

Теперь вы готовы к разным жизненным неожиданностям. А если еще и считаете себя хорошим хозяином, то однозначно сможете быстро решить проблему сломанной или отсутствующей антенны в любой ситуации.

Как сделать антенну из пивных банок?

Для изготовления антенны из пивных банок потребуются следующие материалы и инструменты:

• 2 пивные банки одинакового размера
• Кусок дерева, пластмассовая трубка или металлический профиль длиной около 1 метра
• Кусок медной проволоки длиной около 1 метра
• Два шурупа или гайки
• Отвертка
• Кусачки
• Кусок тонкой проволоки

Шаг 1: Отрежьте верхнюю и нижнюю части банок

С помощью кусачек отрежьте верхние и нижние части банок так, чтобы они были одинакового размера. Оставьте центральную часть каждой банки, это будет являться элементом антенны.

Шаг 2: Подготовьте деревянную палку или металлический профиль

Вставьте медную проволоку в деревянную палку или металлический профиль. Если вы используете палку или профиль из металла, то лучше обмотать его изолентой, чтобы избежать короткого замыкания.

Шаг 3: Присоедините банки к деревянной палке или металлическому профилю

С помощью шурупов или гаек закрепите верхнюю и нижнюю части банок к деревянной палке или металлическому профилю.

Шаг 4: Подготовьте провод для подключения антенны

С помощью отвертки сделайте небольшое отверстие в центральной части нижней банки. Протяните через отверстие кусок тонкой проволоки, сделайте петлю на одном конце провода.

Шаг 5: Подключите антенну к телевизору

Подключите антенну к телевизору, вставив провод в соответствующий разъем.

Готово! Ваша антенна из пивных банок готова к использованию.
