Телевидение, как и 10 лет назад, является довольно популярным. Несмотря на развитие технологий, процедура передачи телевизионного сигнала осталась прежней. Необходимость установки антенны актуальна всегда. Однако бывают случаи, когда это приспособление выходит из строя – тогда возникает необходимость сделать его собственноручно.

Особенности самодельных антенн

Многим владельцам телевизоров рано или поздно приходит на ум вопрос о том, как самостоятельно изготовить простую телевизионную антенну. Некоторые считают, что это сложная процедура, однако, на практике все совсем наоборот. Для возможности смотреть телевидение антенны должны иметь следующие характеристики:

• приспособление должно иметь определенный коэффициент защиты направленного действия, усиления сигнала, а также избавления от помех;
• в антенне должна присутствовать автоматическая настройка значений без человеческого вмешательства;
• для отсутствия фазовых искажений амплитуда и частота должны быть внимательно определены.

Причинами изготовить телевизионную антенну самостоятельно являются следующие:

• жилое здание является новым, не освоенным провайдерами;
• помещение располагается далеко от города и торговых точек;
• кабельное телевидение отключено в связи профработами;
• старая конструкция сломалась, а на новую нет финансовых средств.

По мнению профессионалов, самодельная антенна способна прекрасно справляться со своими функциями в том случае, когда здание расположено на благоприятной территории, а процесс изготовления осуществлен правильно.

Инструменты и материалы

Домашние мастера изготавливают антенны из различных материалов и подручных средств. Отличными вариантами производства телевизионного приспособления являются трубки, пруты, медная проволока, фольга. Вышеперечисленные материалы характеризуются податливостью, они прекрасно гнутся и держат форму. Также можно использовать всевозможные токопроводящие изделия из металла:

• провода;
• уголки;
• пруты;
• полосы.

Коаксильные провода характеризуются теми же свойствами, что и медные, однако, стоят намного дешевле. Ко всему прочему коаксил считается довольно прочной основой для антенн. Для экономии специалисты рекомендуют использовать кусочки проводов, что имеются дома.

Способы изготовления

Существует несколько вариантов, благодаря которым можно сделать антенну для телевизора своими руками в домашних условиях. Практически каждый владелец телевизора может изготовить мощную комнатную или уличную конструкцию, с помощью которой будет комфортно смотреть телепрограммы и сериалы.

Самому у себя дома быстро из подручных средств, например электродов, можно создать широкополосную, пассивную, активную, дециметровую антенну – петлю или приспособление иного вида на дачу.

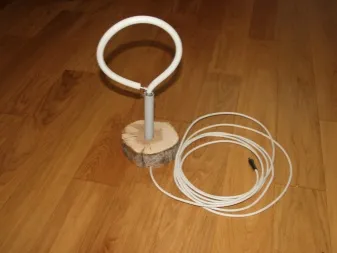

Из коаксиального кабеля

Просто и быстро своими руками можно сделать приемник каналов из небольшого отрезка коаксильного кабеля. Для работы потребуется фанера для основы либо иной листовой материал, изолента, нож и паяльный инструмент.

Пошаговая инструкция.

• Требуется взять отрезок коаксиального кабеля в 53 сантиметра и согнуть его в кольцо. При этом края должны быть разомкнутыми и зафиксированы в данной форме на фанерном листе.
• Из подобного кабеля стоит отрезать кусок, что имеет длину в 17, 5 сантиметра для второй петли.
• После этого нужно подключить кабель и на его втором основании установить разъем, что необходим для ТВ.

В ходе таких простых действий получится простая хорошая антенна, которой будет сложно качественно ловить сигналы. Для улучшения ее функциональности стоит установить блок усилитель.

«Восьмерка»

Самодельное приспособление для приема каналов в виде восьмерки собирают за несколько минут. С этой целью понадобится картонный короб, например, обувной, кабель для антенны, штекер, нож, паяльный инструмент, скотч, фольга, клей. Изготавливая антенну, необходимо осуществить несколько этапов:

• открыть коробку и освободить ее от пыли и загрязнений, после чего приступать к оклеиванию;
• дно коробки намазать небольшим слоем клея и обклеить фольгой;
• закрыть короб и оклеить его скотчем, чтобы не осуществилось самопроизвольное открывание;
• на крышку стоит зафиксировать кусочки кабеля в виде восьмерки и приклеить их скотчем;
• в центре восьмерки кабель нужно зачистить и сделать пару выводов от оплетки из металла для дальнейшего подключения приемника каналов;
• отрезать проводник, чтобы подключить антенну к ТВ, при этом длина кабеля должна соответствовать дистанции от места монтажа конструкции до агрегата;
• один из концов шнура нужно зачистить в соответствии с разъемом, сделав это так, чтобы был экранный вывод, а от основной жилы был собран через 10-20 миллиметров изоляции;
• подключить кабельные выводы к восьмерочным;
• к другому окончанию подсоединяют разъем от телевизора.

Проведя все вышеперечисленные мероприятия, можно считать антенну функциональной. «Восьмерка» – это отличная альтернатива спутниковому ТВ, так как ее картинка ничем не хуже.

Двойной и тройной квадрат

Для сборки приемника каналов в виде двойного и тройного квадрата потребуются некоторые усилия от мастера. Однако правильно собранное приспособление позволит осуществлять прием даже самых незначительных сигналов телевидения. На качество возведения телепрограмм оказывает влияние удаленность от телевышки, поэтому в этом случае стоит соблюсти правильность размеров.

Чтобы изготовить антенну в форме двойного и тройного квадрата, потребуются трубы из металла, например из меди, латуни, алюминия, также в этом случае можно использовать пруты.

Также стоит подготовить диэлектрический прут, основу из дерева, провода. В зависимости от трубного диаметра, конструкция принимает определенное число каналов:

• 1-2 сантиметра ловит 1-5 каналов;
• 0,8-1,5 сантиметра – 6-12 каналов;
• 0,3-0, 6 сантиметра используется для каналов в диапазоне дециметра.

Такая антенна имеет вид 2 или 3 рамок с правильной формой, которые имеют разные размеры. Приведем этапы изготовления приемника каналов.

1. Сгибание труб в четырехугольники.
2. Их соединение в верхней части стрелой, состоящей из проводника, а в нижней части диэлектриком.
3. Установка наружной антенны на основу из дерева.
4. Разделение кабеля и отделение оплетки на отдельный вывод.
5. Подключение кабеля к приемнику каналов.
6. Заделывание второго конца для штекера антенны, чтобы осуществлялась передача телеканалов.

После качественного проведения всех вышеперечисленных мероприятий телевизионную антенну можно считать готовой. Конструкция «двойной и тройной квадрат» является оптимальным вариантом для установки на улице.

Из металлических банок

Дачную телевизионную антенну из пивных банок можно считать самой простой и доступной пассивной конструкцией. Процедура ее изготовления занимает не так много времени и может осуществляться даже без наличия каких-либо навыков. Несмотря на отсутствие сложностей в работе и дорогих материалов, приспособление из металлических банок способно отлично принимать дециметровые диапазоны вещаний.

Для сбора антенны из банок из-под пива потребуются такие материалы и приспособления:

• длинный кабель;
• банки из алюминия, простая конструкция обычно состоит из двух;
• 2 самореза и столько же болтов;
• штекер, с помощью которого кабель будет подсоединяться к телевизору;
• скотч либо изолента;
• основание из дерева, пластмассы, на которое будут крепиться банки.

Схема изготовления телевизионного приспособления.

1. Каждую из банок необходимо прикрепить к штырю-основанию, используя скотч. При этом расстояние между банками должно быть около 7 сантиметров.
2. Кабель стоит зачистить с одной стороны. После этого стоит его развести и прикрепить. Можно осуществить припаивание кабеля, а к его свободному окончанию монтировать штекер.

Эту простую конструкцию можно установить как в комнате, так и на улице.

Если антенна наружная, то рекомендуется накрыть ее с помощью крупной тары из пластика. Кабель стоит продеть через отверстие, что сделано с боковой стороны.

После чего провести герметизацию кипятком. Приемник каналов стоит подключить и настроить через автопоиск каналов.

В виде рамки

Чтобы стать владельцем самодельного приемника телеканалов в виде рамки, потребуются пластины из алюминия, сетка из металла, чтобы изготовить рефлектор, несколько болтов, гаек, кабель, штекер. Не обойтись при работе без дрели, отвертки и пассатижей. Чтобы изготовить антенну, стоит выполнить такие мероприятия:

• отрезать полосы из алюминия, просверлить на их окончаниях отверстия под болты;
• собрать рамку, а места соединения закрепить внахлест;
• чтобы предотвратить окисление, вышеописанные точки рекомендуется покрыть лаком либо краской;
• к определенным точкам конструкции стоит прикрепить кабель, что имеет антенные разъемы;
• на рефлекторе прикрепить раму, при этом не должно происходить закорчевания электроцепи антенны;
• приемник каналов монтировать на мачту и расположить в необходимом месте.

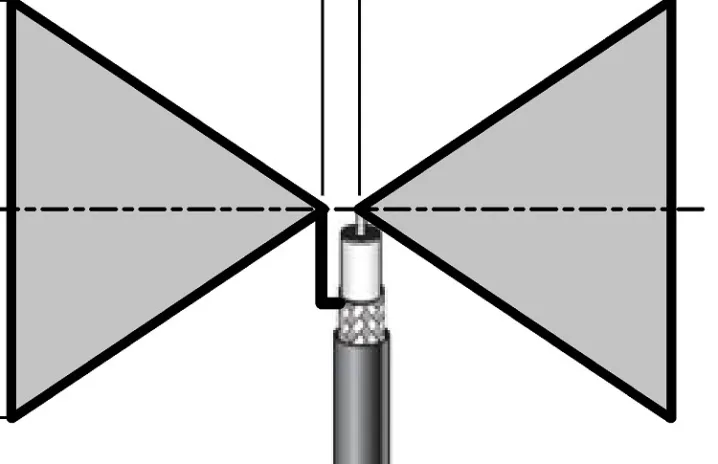

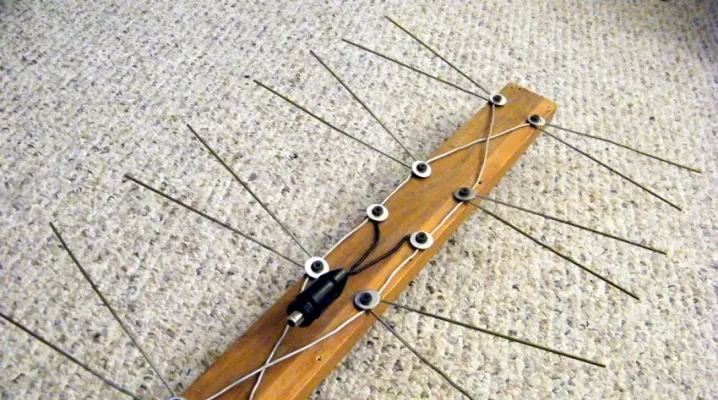

В форме бабочки

Данный вид антенны способствует приему высококачественных каналов, поэтому является всеволновым. Работа самодельной конструкции в виде бабочки может стать прекрасной альтернативой спутниковой антенны. Самостоятельный процесс ее изготовления должен быть особенно внимательным, точным. Приспособление будет иметь в своем составе доску, кусочки проводов из меди с жилами в 4 миллиметра.

В первую очередь мастеру потребуется сделать разметку доски будущими отверстиями, после чего высверлить их по схеме. Следующие шаги:

• вырезать 8 кусочков провода по 375 миллиметров, 2 – чтобы подключить крылья по 220 миллиметров, необходимые для подключения к гнезду;
• для изготовления электроконтакта стоит провести зачистку изоляции отрезков;
• кусочки провода необходимо согнуть на оголенных участках;
• у V-подобных должны быть равные стороны с дистанцией между окончаниями в 75 миллиметров;
• на доску из дерева стоит установить элементы из проволоки, зафиксировав саморезами;
• выводы от приемников стоит монтировать к гнезду, смонтировав туда же кабель, что передает сигналы.

Широкополосную антенну можно считать готовой к применению, она может быть установлена в помещении для приема телесигналов.

Рекомендации

Специалисты советуют не бояться делать телевизионные антенны дома, так как эта процедура не потратит много сил времени и финансов. Чтоб не покупать несколько фабричных антенн, можно попробовать сделать более сложную конструкцию, которая сможет качественно воспроизводить сигналы в неблагоприятном расположении жилища. Начинать изготовление приемника телеканалов стоит из самых простых вариантов. Более серьезные конструкции стоит делать опытным мастерам, так как они подразумевают использование чертежей и дополнительных навыков.

О том, как сделать антенну своими руками, смотрите далее.

Как установить антенну на крыше дома?

Установка антенны на крыше дома может показаться сложным заданием, но с правильной инструкцией это можно сделать самостоятельно. Вот некоторые шаги, которые помогут вам установить антенну на крыше дома:

1. Выберите подходящую точку для установки антенны. Оптимальное место для установки антенны на крыше дома должно быть свободным от препятствий, таких как деревья, здания и другие объекты. Найдите такое место, которое обеспечивает лучший сигнал и достаточно безопасно для работы на высоте.

2. Приобретите необходимое оборудование. При установке антенны на крыше дома вам может потребоваться крепеж, кабели, а также инструменты, такие как дрель, винты, гаечный ключ и т.д.

3. Соберите антенну. В зависимости от модели антенны, вам может потребоваться собрать ее самостоятельно. Следуйте инструкциям в комплекте с антенной и убедитесь, что вы собрали ее правильно.

4. Прикрепите крепеж к крыше. Прикрепите крепеж к крыше, используя винты или гаечный ключ. Убедитесь, что крепеж крепко закреплен, чтобы антенна не падала во время работы.

5. Установите антенну на крепеж. Прикрепите антенну к крепежу на крыше, используя винты или гаечный ключ. Убедитесь, что антенна крепко закреплена и не двигается.

6. Подключите кабели. Подключите кабели к антенне и протяните их через крышу, чтобы достичь телевизионного приемника в вашем доме. Следуйте инструкциям в комплекте с антенной и телевизором, чтобы подключить все кабели правильно.

7. Настройте антенну. Включите телевизор и настройте антенну, чтобы получить наилучший сигнал. Вы можете использовать специальные приборы, такие как антенный тестер, чтобы помочь вам настроить антенну.

Важно помнить, что установка антенны на крыше может быть опасной работой. Если у вас нет опыта работы на высоте или установки

4. Подготовьте необходимые инструменты и материалы Перед установкой антенны необходимо подготовить необходимые инструменты и материалы, включая:

• Антенну и ее крепежные элементы
• Кабель для подключения антенны к телевизору
• Дрели и сверла для крепления кронштейнов и кабеля
• Ключи и отвертки для регулировки антенны
• Лестницу или стремянку для доступа на крышу
• Клеммные зажимы для соединения кабеля с антенной

5. Определите местоположение антенны на крыше Для определения местоположения антенны на крыше рекомендуется учитывать следующие факторы:

• Направление и расстояние до ближайших передающих станций
• Наличие препятствий, таких как деревья, здания и горы, мешающих сигналу
• Угол наклона крыши
• Удобство доступа для установки и обслуживания антенны

6. Установите кронштейны для антенны После того как местоположение антенны было определено, необходимо установить кронштейны для ее крепления на крыше. Кронштейны должны быть установлены на прочной поверхности крыши и должны быть закреплены крышными винтами или анкерными болтами.

7. Установите антенну на кронштейнах Установите антенну на кронштейнах, используя крепежные элементы, входящие в комплект. Затяните крепежные болты или гайки, но не перетягивайте их сильно, чтобы не повредить антенну.

8. Подсоедините кабель к антенне Подсоедините кабель к антенне, используя клеммные зажимы или другие крепежные элементы, входящие в комплект с антенной.

9. Прокладка кабеля до телевизора Прокладка кабеля до телевизора может осуществляться как по воздуху, так и внутри помещения. Для прокладки внутри помещения можно использовать кабельные каналы, плинтусные каналы или кабель-каналы. При прокладке

• Проверьте, нет ли на маршруте проводов или труб каких-либо препятствий или опасных мест, где вы можете споткнуться или упасть.

• Во время установки антенны необходимо быть осторожным и использовать безопасный лестничный доступ или подъемное оборудование, если это необходимо.

• Следите за погодными условиями, особенно при работе на высоте. Никогда не устанавливайте антенну во время грозы или сильного ветра.

• Убедитесь, что антенна установлена вертикально и не наклонена в сторону.

• При установке антенны следуйте инструкциям производителя и используйте правильные инструменты для крепления антенны.

• После установки антенны проверьте ее работу, подключив ее к телевизору и настроив на доступные каналы. Если у вас возникнут проблемы с сигналом, проверьте кабели и контакты, а также обратитесь к специалисту, если это необходимо.
