Изготовление антенны для Цифрового ТВ с использованием пивных банок собственноручно

1. Передача и прием телевизионных сигналов
2. Принцип работы и конструкция приемных антенн
3. Изготовление антенны из пивных банок
4. Подготовка
5. Пошаговая инструкция
6. Модернизация самодельной антенны
7. Чехол для установки на улице

Телевизионная антенна выполняет функцию приемника сигнала, который передается от ретранслятора к телевизору (или ресиверу). Иногда помимо заводских антенн, установленных на крышах домов, можно заметить самодельные устройства. В частности, интересным способом является создание антенны из банок.

Передача и прием телевизионных сигналов

С точки зрения физики антеннами называют многополюсные проводники, которые излучают и принимают радиоволны в разных частотных диапазонах. Благодаря этим свойствам они могут принимать большое число сигналов, передающихся с разной длинной волны и частотой. Скорость распространения радиоволн составляет десятки тысяч километров в секунду. Это позволяет передать любую информацию на далекие расстояния мгновенно.

Аналогичный принцип работы у телевизионных систем:

• Передатчик (ретранслятор) отправляет на местность сигналы с разной частотой. По каждому из них вещает конкретный телеканал.
• Антенна эфирная или цифровая для телевизира принимает поступающий сигнал и передает его на устройство отображения.

В конкретных случаях применяются дополнительные устройства:

• Усилитель. Служит средством более мощного излучения, радиус которого увеличивается в разы. В результате этого принимаются слабые сигналы.
• Ресивер. Для передачи объемного изображения в высоком разрешении информация декодируется в формат DVB-T2, который для просмотра канала цифрового телевидения нужно декодировать.

Вместе эти устройства обеспечивают зрителя телевидением с прямым вещанием.

Рассмотрев принцип работы телевидения можно сделать вывод — антенна является обязательным элементом и без нее невозможен просмотр телеканалов.

Принцип работы и конструкция приемных антенн

Основа их работы — коэффициент усиления (КУ) и коэффициент направленного действия (КНД), которые определяются конструкцией и сопротивлением приемной антенны. От этих характеристик зависит эффективность и польза устройства.

Большинство заводских телевизионных антенн изготовляются с расчетом на охват по всей окружности, КНД сравним с коэффициентом полезного действия (КПД) и близок к единице. По типу конструкции бывают два вида антенн:

• Плоские. Рассчитаны на поиск сигнала в горизонтальном направлении. Они более просты в конструкции и изготовление этих телевизионных антенн дешевле по затратам. Круговой охват по горизонту в 99% случаев гарантирует получение качественного сигнала.
• Широкие. Ищут сигнал в горизонтальной и вертикальной плоскости. Работают в двух плоскостях и ведут сферический поиск сигнала. Они дорогие в цене и включают больше изделий, но гарантируют надежную работу там, где не справляются плоские антенны (горная местность).

Кроме направления приемной антенны важен и другой показатель — КУ. Он определяет дистанцию, на которую распространяется эффективность антенны. Усиление измеряется в децибелах, т.е. указывает, на какую шумность сигнала рассчитано устройство. Если ретранслятор установлен далеко, нужна более мощная антенна с низким КУ. Также ее установка рекомендуется при неблагоприятных климатических условиях, которые заглушают и рассеивают радиоволны, понижая их шумность.

Изготовление антенны из пивных банок

Сразу может возникнуть вопрос — зачем собирать антенну из пивных банок своими руками? Ответ прост — может возникнуть ситуация, когда штатная антенна выходит из строя и скоро начнется важная премьера или любимый футбольный матч. На покупку и установку новой времени нет, а запасная антенна есть далеко не у каждого. Антенна из банок хороший проводник и подключается очень быстро, а для сборки нужны только подручные инструменты. К слову, для изготовления не нужны никакие навыки монтажника.

Подготовка

Для начала работ нужно подготовить все материалы и инструменты, а именно:

• Две пивные банки. Годятся только жестяные емкости 0.33 л. Можно использовать любого производителя, т.к. банки по составу материала у всех одинаковые.
• Шурупы (саморезы).
• Отвертка. Нужна фигурная насадка. Использовать только ручную отвертку, шуруповерт не подойдет.
• небольшая деревянная палка. Подойдет любая рейка. В качестве аналога в работе допустимо использовать пластик, но не металл.
• Скотч с изолентой. Только тонкие материалы.
• Антенный кабель.
• Штекер для подключения.

Два последних пункта можно опустить, т.к. штекер с кабелем можно взять от неисправной антенны.

При возможности, вместо саморезов лучше использовать паяльник и подсоединить кабель с помощью пайки.

Пошаговая инструкция

Когда приспособления готовы, можно перейти к непосредственному изготовлению простейшей приемной антенны из пивных банок. Первый шаг — подготовка изделия:

• приложить банки к доске, расположив их горлышком друг к другу.
• зафиксировать банки одним мотком скотча;

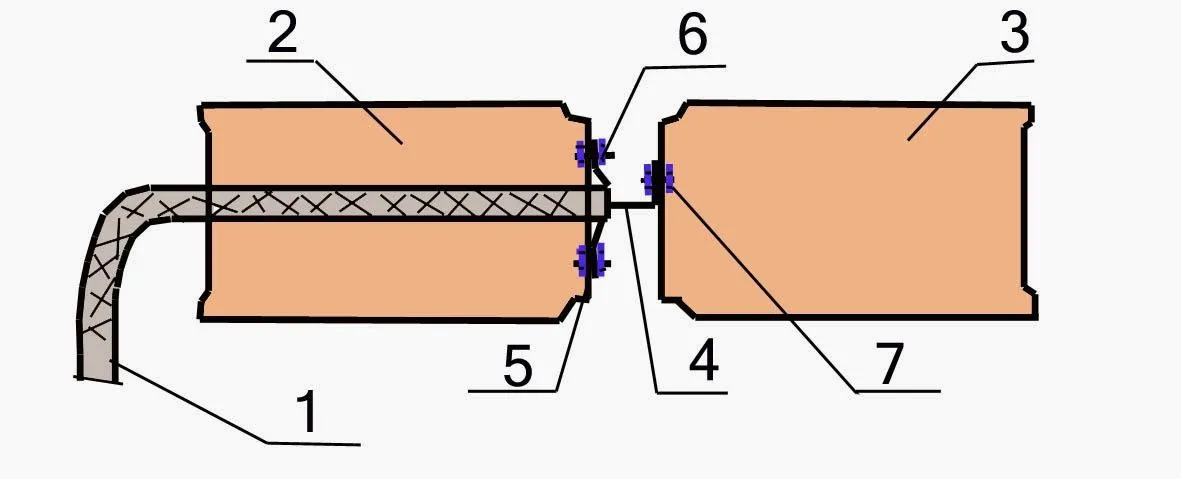

Конструкция будущей антенны готова, теперь нужно взяться за кабель. Второй шаг — подключение кабеля:

• на донышке банок сделать отверстия саморезами;
• очистить концы кабеля и пропустить через отверстия наружу.
• накрутить концы на саморезы;
• прикрутить шурупы к банкам через отверстия;
• подсоединить штекер к кабелю и сделать подключение к ТВ приставке или телевизору..

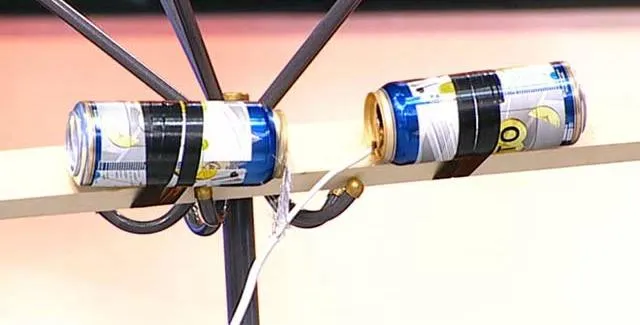

Телевизионная антенна из пивных банок готова к работе.

Остался последний шаг — настройка:

• Нужно походить по помещению и снаружи с антенной, пока не будет найдено лучшее изображение;
• Придерживая банки, аккуратно снять скотч. Теперь их нужно удалять и приближать друг к другу параллельно палке, чтобы получить на телевизоре хорошее изображение.
• Закрепить банки несколькими мотками скотча.

Если удается получить идеальное изображение после подключения кабеля, можно не передвигать банки, а сразу закрепить их.

Модернизация самодельной антенны

При желании ТВ антенну из пивных банок можно улучшить или переконструировать, в результате чего получится мощный приемник, которому не нужен усилитель.

Если требуется функциональная антенна на дачу или в гараж, а покупать из магазина накладно (да и могут украсть), лучше собрать самому. Чтобы не беспокоиться за климат и другие условия, которые могут ухудшить изображение, рекомендуется изготовить антенну, которая будет ловить сигнал в обеих плоскостях. Для нее понадобятся те же инструменты, 9 пивных банок и саморезов:

• Изготовление опорной конструкции. Нужно найти четыре рейку. три из них прикрутить к четверной сверху, по центру и снизу. Зафиксировать полученную конструкцию скотчем в местах соединения.
• Сборка антенны. Две пивные банки устанавливаются к верхней рейке, и далее выполняется процедура по подключению кабеля, предложенная выше.
• Поиск сигнала. Прийтись по помещению с антенной и найти сигнал. При отсутствии качественного изображения поводить банками по рейке, удаляя и приближая их друг к другу, пока не будет получен качественный сигнал.
• Завершение. Закрепить окончательно верхние банки и повторить процедуру для двух нижних пар. Они устанавливаются на таком же расстоянии друг от друга, что и верхние.

Самодельная антенна с приемом сигнала в горизонтальной и вертикальной плоскости готова. Но остался еще один момент — ее защита.

Чехол для установки на улице

Иногда бывает, что телеканалы показывают хорошо только при выносе антенны наружу. Это указывает на слабый сигнал на местности, который дополнительно рассеивается строением. Единственный выход — установить антенну наружу. Как сделать антенну из пивных банок для улицы? Предварительно нужно защитить ее от осадков.

Отличным вариантом чехла служит полиэтиленовая банка пива:

• горлышко и донышко обрезается;
• по центру просверливается отверстие под кабель;
• антенна помещается в бутылку.

Чтобы осадки не попадали через отверстие, оно разогревается спичкой и под действием температуры деформируется. Расплавленный пластик «приклеивается к кабелю, что приводит к герметичности.

Если используется широкая антенна с 4—6 банками, такой вариант не поможет и нужно немного потрудиться. Нужно обмотать всю конструкцию прозрачными полиэтиленовыми пакетами или пленкой, после чего «сшить» их нагревом.

Важно! Не нужно добиваться полной герметичности, т.к. это приведет к накоплению влаги внутри. Рекомендуется оставить небольшое отверстие в месте прохождения кабеля.

Как сделать антенну из пивных банок?

Для изготовления антенны из пивных банок потребуются следующие материалы и инструменты:

• 2 пивные банки одинакового размера
• Кусок дерева, пластмассовая трубка или металлический профиль длиной около 1 метра
• Кусок медной проволоки длиной около 1 метра
• Два шурупа или гайки
• Отвертка
• Кусачки
• Кусок тонкой проволоки

Шаг 1: Отрежьте верхнюю и нижнюю части банок

С помощью кусачек отрежьте верхние и нижние части банок так, чтобы они были одинакового размера. Оставьте центральную часть каждой банки, это будет являться элементом антенны.

Шаг 2: Подготовьте деревянную палку или металлический профиль

Вставьте медную проволоку в деревянную палку или металлический профиль. Если вы используете палку или профиль из металла, то лучше обмотать его изолентой, чтобы избежать короткого замыкания.

Шаг 3: Присоедините банки к деревянной палке или металлическому профилю

С помощью шурупов или гаек закрепите верхнюю и нижнюю части банок к деревянной палке или металлическому профилю.

Шаг 4: Подготовьте провод для подключения антенны

С помощью отвертки сделайте небольшое отверстие в центральной части нижней банки. Протяните через отверстие кусок тонкой проволоки, сделайте петлю на одном конце провода.

Шаг 5: Подключите антенну к телевизору

Подключите антенну к телевизору, вставив провод в соответствующий разъем.

Готово! Ваша антенна из пивных банок готова к использованию.
