Изготовление антенны для цифрового ТВ своими руками из пивных банок — чертежи, схемы, сборка и установка

Самодельная антенна для цифрового телевидения, изготовленная из пивных банок, может заменить обычные способы связи в случае их неисправности и отсутствия альтернатив. Такие антенны приобретают особую практичность в походных условиях, на даче или на природе.

• Передача и приём сигнала
• Принцип работы и конструкция приёмных антенн
• Изготовление антенны из пивных банок своими руками
  • 3.1 Необходимые материалы и инструменты
  • 3.2 Чертежи, схемы и ручной расчёт
  • 3.3 Изготовление мачты
  • 3.4 Сборка
  • 3.5 Установка
  • 3.6 Подключение и настройка
• Советы для устойчивого приёма каналов
• Модернизация антенны из жестяных банок
  • 5.1 Чехол для установки на улице

Передача и приём сигнала

Принцип действия любой телевизионной антенны одинаков и заключается в том, что под воздействием радиоволны в проводнике возникает электрический ток. То есть, телеантенной может оказаться любой предмет, способный исполнить роль проводника, включая алюминиевые или жестяные банки. Но форма пивных банок даёт преимущества перед привычным оборудованием. Она позволяет ловить больше частот и лучше подходит для дальнего приёма. Правда, для телезрителей упомянутая особенность – минус, поскольку в эфире возникает масса помех. Избавиться от них удастся с помощью правильного расположения деталей.

Принцип работы и конструкция приёмных антенн

Основной принцип работы телевизионных антенн описан ранее. Они:

1. улавливают сигналы различных частот;
2. преобразовывают радиоволны в электрический ток;
3. передают преобразованный сигнал в телевизор в виде трансляции (изображения, звука).

Учитывая сказанное, разобраться в конструкции несложно. Антенны состоят из принимающего сигнал элемента и кабеля, передающего преобразованную трансляцию на приёмное оборудование (ресивер). Иногда дополнительно используется усилитель, помогающий увеличить рабочее расстояние прибора до 100 км.

Изготовление антенны из пивных банок своими руками

Чтобы самому сделать антенну из пивных банок для цифрового телевидения, не нужно иметь специальных знаний или умений. Достаточно запастись временем и терпением, поскольку, несмотря на простоту, при первом создании такого прибора способны возникнуть трудности. Чтобы справиться со сложностями, рекомендуется использовать предложенную инструкцию.

Необходимые материалы и инструменты

Перечень материалов, которые потребуются для изготовления комнатной телеантенны, предельно короток. Он содержит:

• несколько пивных банок;
• саморезы и отвёртка (по возможности заменяется пайкой и паяльником);
• антенный кабель;
• рейка для закрепления получившейся конструкции;
• изолента.

Перечисленные предметы находятся в шаговой доступности, поэтому добыть подходящие материалы и сделать антенну своими руками сможет каждый желающий.

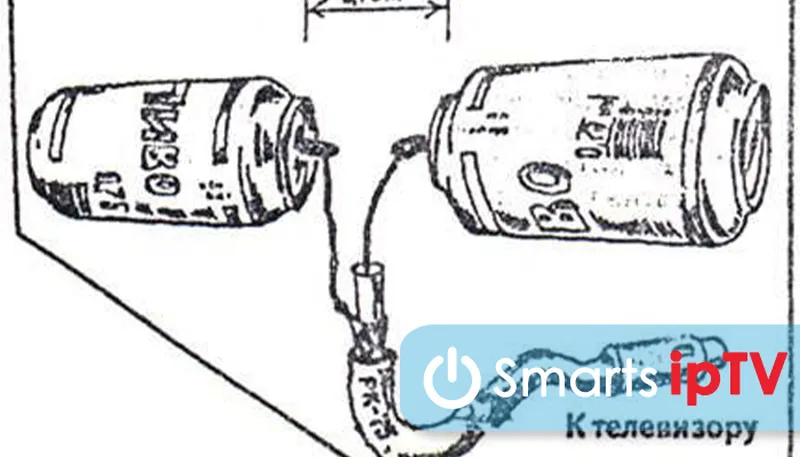

Чертежи, схемы и ручной расчёт

Универсальной схемы поимки мощного, бесперебойного сигнала не существует, поскольку для получения рабочей конструкции достаточно соблюдать 2 правила:

• банки должны быть парными находиться друг напротив друга (рекомендуется 4-8, но иногда достаточно две);
• оплётка и центральная жила крепятся к разным банкам.

Дополнительно учитывается расстояние между элементами. Обычно оно равняется 75-80 миллиметров, но точные параметры придётся искать вручную, поэтому сразу закреплять детали нельзя. Требуется сохранить им подвижность для последующей настройки и поиска стабильного телевизионного сигнала.

Изготовление мачты

Изготовление каркаса и мачты для крепления готовой конструкции зависит от фантазии и возможностей человека. Для качественного приёма каналов можно сделать:

• рейку, к которой банки приматываются изолентой;
• рейку с несколькими поперечными рейками (для мощной антенны из нескольких элементов).

Для установки готовой конструкции можно воспользоваться любой палкой, металлической трубкой или даже стеной дома. Главным условием является отсутствие контактов между металлическими элементами и креплением. То есть, использование шурупов допустимо, но требуется следить за их расположением.

Если у Вас остались вопросы или есть жалобы — сообщите нам

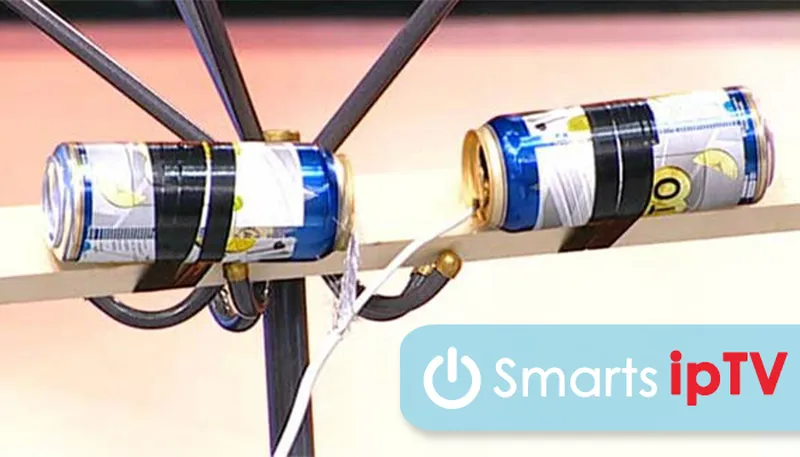

Сборка

Подготовив каркас и собрав требуемые детали, можно собирать основную часть:

1. вкрутить саморезы в банку (предварительно можно проделать в ней дырку);
2. прикрепить к одному саморезу жилку кабеля, к другому – оплётку;
3. закрепить банки на рейку, провести настройку сигнала.

Важно подчеркнуть, что телезрители, желающие обойтись без шурупов, способны прикрепить кабель к баночному «язычку», с помощью которого она открывается. Также жилу с оплёткой можно припаять, предварительно очистив стенку баночки.

Для улучшения приёма рекомендуется последовательно соединить несколько баночек. При этом банки с разным соединением (оплётка и жила) должны располагаться в перекрёстном порядке.

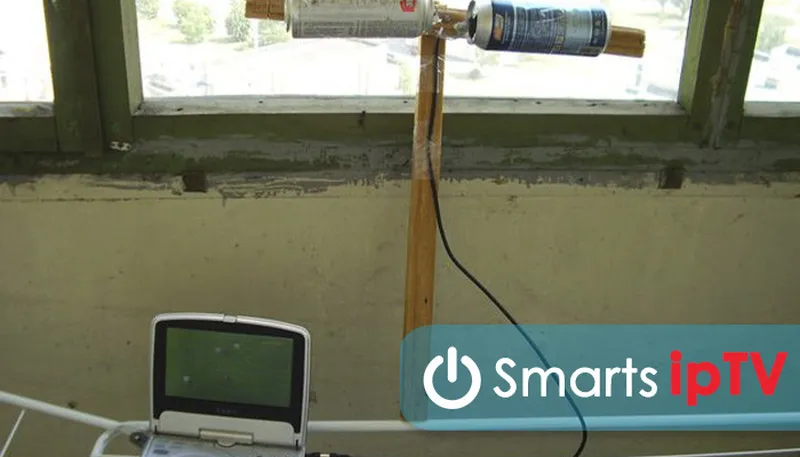

Установка

Следующим шагом станет установка антенны. Для этого следует походить с подключенным к телевизору прибором, проверив, где каналы принимаются увереннее всего. Качество приёма в различных частях дома отличается, поэтому рассчитывать на то, что оптимальное место обнаружится моментально, не следует.

Сказанное касается и установки самодельного оборудования во дворе или на крыше здания: для получения стабильной, беспрерывной трансляции придётся изучить все доступные места расположения антенны.

Подключение и настройка

Выбрав место, остаётся настроить трансляцию, найдя правильное расположение банок на рейке. Для этого понадобится:

1. передвигать баночки вправо, влево, изменяя расстояние между ними;
2. следить за изменениями улучшениями на экране ТВ (теперь на современных телевизорах и цифровых ресиверах присутствует специальная шкала качества приёма);
3. найдя оптимальное положение баночек, зафиксировать их изолентой.

Ничего дополнительного не потребуется, а основная сложность заключается в количестве баночек. Чем их больше, тем сложнее определить нужное положение на рейках.

Советы для устойчивого приёма каналов

Обычно никаких сложностей с просмотром телевидения не возникает, но, чтобы гарантировано избежать трудностей, рекомендуется:

• избегать использования дополнительных металлических элементов;
• использовать не менее 4 банок (при меньшем поймать и декодировать сигнал dvb t2 не получится, поскольку диапазон доступных дмв сокращается);
• выбирать места для установки вдали о возможных источников помех, посторонних радиоволн и крупных металлических предметов.

Модернизация антенны из жестяных банок

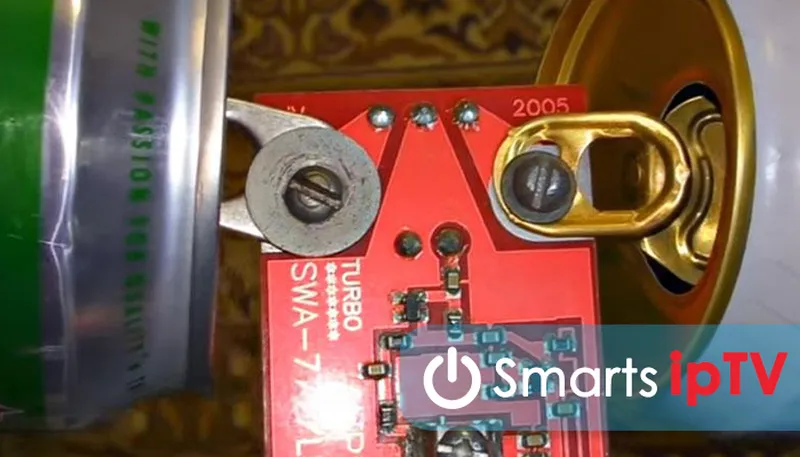

Чтобы повысить стабильность работы собранного оборудования, можно дополнить его усилителем сигнала. Для этого требуется приобрести и установить соответствующий прибор. Обычно он устанавливается между металлическими банками и кабелем, что позволяет максимально повысить эффективность работы телеантенны.

При этом стоит учитывать, что единственно правильного способа сборки не существует, чтобы получить работающую конструкцию, достаточно соблюдать основные приведённые выше принципы. То есть, дополнять предложенную схему собственными идеями и дополнениями не запрещается, поскольку на итоговый результат (возможность смотреть ТВ) подобные действия не повлияют.

Чехол для установки на улице

Если антенна будет находиться не в домашних условиях, а на улице, рекомендуется дополнительно изготовить чехол, защищающий её от осадков. В противном случае велика вероятность, что в непогоду качество трансляций будет падать, а сигнал – пропадать.

Как сделать антенну из пивных банок?

Для изготовления антенны из пивных банок потребуются следующие материалы и инструменты:

• 2 пивные банки одинакового размера
• Кусок дерева, пластмассовая трубка или металлический профиль длиной около 1 метра
• Кусок медной проволоки длиной около 1 метра
• Два шурупа или гайки
• Отвертка
• Кусачки
• Кусок тонкой проволоки

Шаг 1: Отрежьте верхнюю и нижнюю части банок

С помощью кусачек отрежьте верхние и нижние части банок так, чтобы они были одинакового размера. Оставьте центральную часть каждой банки, это будет являться элементом антенны.

Шаг 2: Подготовьте деревянную палку или металлический профиль

Вставьте медную проволоку в деревянную палку или металлический профиль. Если вы используете палку или профиль из металла, то лучше обмотать его изолентой, чтобы избежать короткого замыкания.

Шаг 3: Присоедините банки к деревянной палке или металлическому профилю

С помощью шурупов или гаек закрепите верхнюю и нижнюю части банок к деревянной палке или металлическому профилю.

Шаг 4: Подготовьте провод для подключения антенны

С помощью отвертки сделайте небольшое отверстие в центральной части нижней банки. Протяните через отверстие кусок тонкой проволоки, сделайте петлю на одном конце провода.

Шаг 5: Подключите антенну к телевизору

Подключите антенну к телевизору, вставив провод в соответствующий разъем.

Готово! Ваша антенна из пивных банок готова к использованию.
