Сейчас цифровое вещание является основой телевидения. У меня возникла необходимость обеспечить прием цифрового ТВ сигнала в гараже. Для этой цели требовалось создать антенну для телевизора из доступных материалов. В сущности, это антенна, предназначенная для приема ТВ сигналов в дециметровом диапазоне.

Для начала надо узнать на каких каналах ДМВ проводится вещание цифрового телевидения в вашей местности.
Это можно сделать с помощью официального сайта карта.ртрс.рф . Заходим на сайт и видим карту Российской федерации с расположением ретрансляторов первого мультиплекса (РТРС-1) и второго мультиплекса (РТРС-2).
В виде примера – в окне «Найти» вводим название населенного пункта (Омская область, Большереченский район, УЛЕНКУЛЬ).

На карте есть значок телевышки, кликаем по нему и появятся нужные нам данные.

Пакет телеканалов РТРС-1
ТВК 40 (626 МГц)
Статус: вещает
Пакет телеканалов РТРС-2
ТВК 44 (658 МГц)
Статус: вещает
При нажатии кнопки РТРС-1 или РТРС-2 обозначается зона охвата вещания (красным или синим цветом) данного телепередающего узла.
Используем данные параметры частоты каналов ТВК при расчете размеров антенны.

Материалы, инструменты
—антенный экранированный кабель типа РК-75 или RG-6;
-острый нож;
— антенный штекер;
-изоляционная лента;
-линейка или измерительная рулетка.

Расчет размеров антенны для цифрового телевидения.

Надо использовать формулу определения длины волны:
λ=300/F, где F — частота передаваемого сигнала в МГц.
Находим среднюю частоту приема Fcp=(F1+F2):2= (626+658):2=642 МГц.

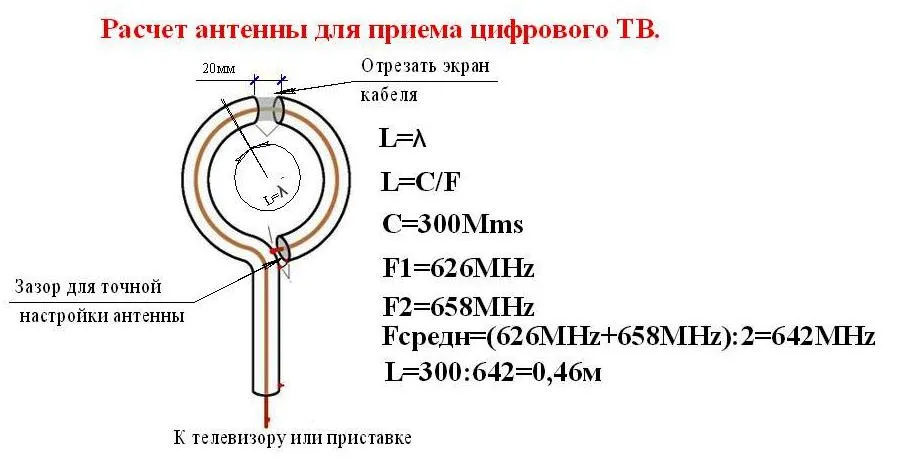

L=300:642=0,46м—длина участка кабеля для антенны.

Изготовление антенны для цифрового телевидения.
Саму антенну сделаем из куска экранированного телевизионного кабеля типов РК-75 или RG-6. Кабель можно посмотреть в каталоге LAN-ART. Ссылка на страницу

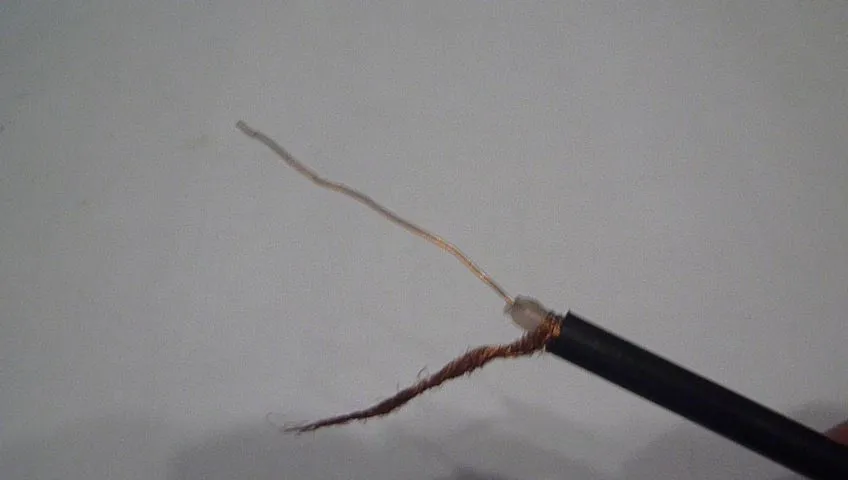

При разделке конца кабеля лучше оставить запас 10см.

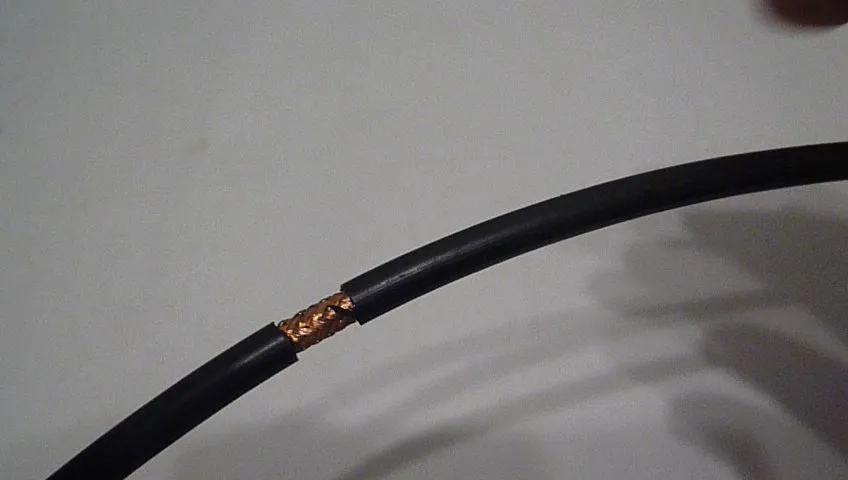

Отмеряем 46см и вырезаем изоляцию кабеля на ширину 1см.

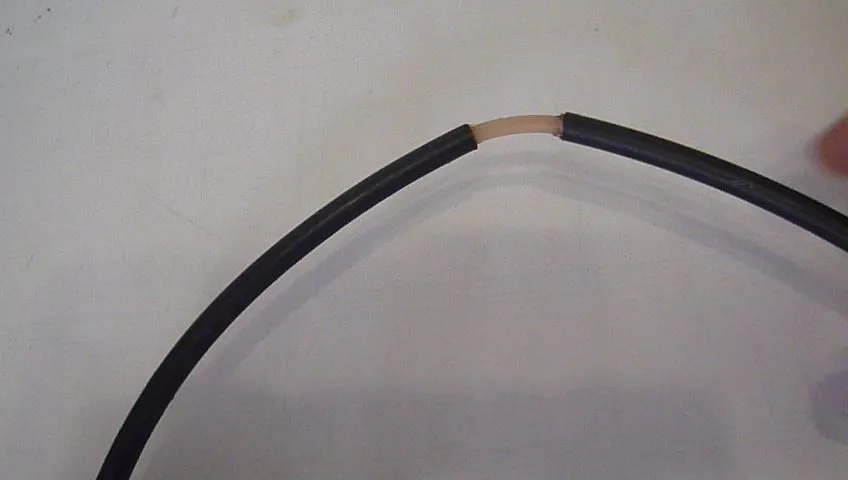

Посередине кольца вырезаем изоляцию и экран на 2см.

Соединяем кабель в кольцо.( Так как кабель попался довольно жесткий пришлось вставить пластмассовую перегородку)

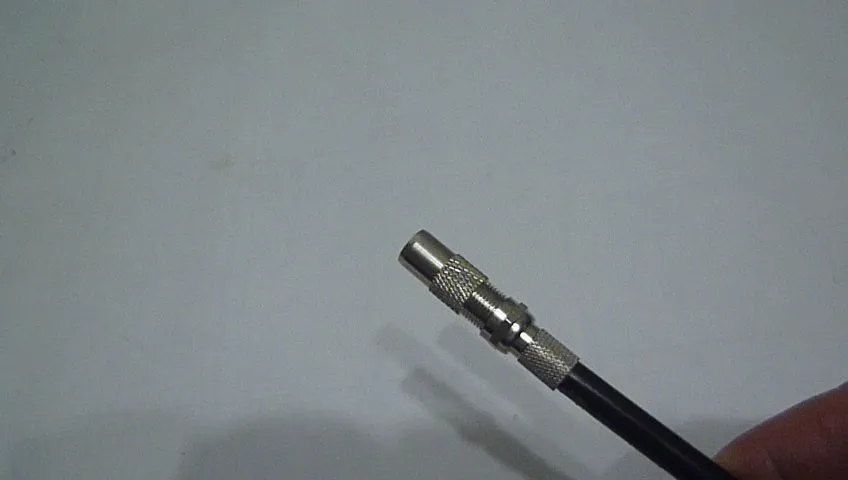

На длинную сторону кабеля устанавливаем антенный штекер для подключения к цифровой приставке или к телевизору (на более новых моделях телевизоров установлен тюнер ЦТВ).

Настройка антенны.

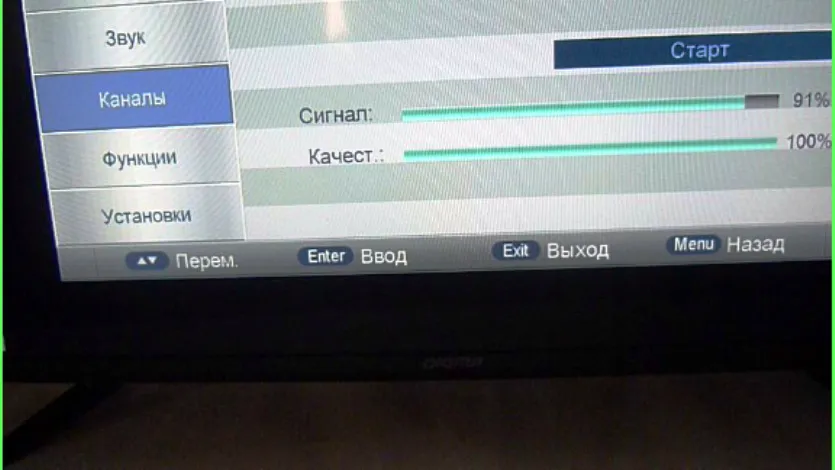

Если вы используете приставку DVB-T2 тогда на пульте надо нажать кнопку «INFO»- появится окно с индикацией качества и силы . На телевизорах с тюнером ЦТВ зайти в меню, затем нажать «Каналы», далее «Ручной поиск». Производим более точную подгонку нашей антенны.
Более точно настроить антенну на канал можно изменением расстояния в нижней части и контролировать действия по настройке по уровню и качеству сигнала.

Проверял и настраивал антенну у себя дома, потом установил ее у себя в гараже –прием такой же, ничего не изменилось в худшую сторону. У меня в одном случае сила сигнала с 70% поднялась до 93%. При применении антенны на улице желательно обмотать места соединения изолентой. Эта антенна (расстояние до ретранслятора — 5километров) у меня принимала оба мультиплекса (20 каналов) в хорошем качестве.

Подробнее изготовление и настройка антенны в видео
