Изготовление самостоятельной антенны для телевизора DVB-T2

Хочу поделиться с вами антенной для Т2 которую можно изготовить кто угодно и стоимость ее составляет = цена кабеля.

До настоящего момента я не имел опыта с телевизией Т2. Новый телевизор с поддержкой Т2 предоставил мне такую возможность, так как у меня не было антенны, и для того чтобы протестировать все функции телевизора в течение 14 дней, мне пришлось наладить антенну своими руками.

Задачу я себе поставил, сделать подешевле и чтобы показывало.

В поисках я пошел на ютуб, где узнал что самая лучшая антенная которую можно изготовить самому это антенна Харченко (биквадрат), для ее изготовления нужен провод медный сечением 4мм и выше и очень желательно решетку за антенной. Ничего из перечисленного у меня не было.
Решил поискать вариант еще проще и нашел антенну, которую изготавливают просто из коаксиального кабеля.

Я купил кусок 2 метра, заплатил 16 грн ( 40 российский рублей).
Коннекторы для телевизора обошлись еще в 10 грн ( 25 российский рублей).

Для начала нам надо узнать частоту на которой передает сигнал телевышка.
Ищем эту информацию в гугле вбив в строку поиска частота вещания Т2 и ищем свой населенный пункт.
У меня в городе вещает 4 мультиплекса.
MX 1 — 26 канал — 514 Мгц
MX 2 — 35 канал — 586 Мгц
MX 3 — 25 канал — 506 Мгц
MX 5 — 40 канал — 626 Мгц

Для расчета антенны нужно среднее значение, у меня это 566 Мгц.
Делим по формуле λ=300 000/F, где F — частота передаваемого сигнала в МГц, 300 000 это скорость света
Делим на 566 Мгц, результат 530 мм. Это 53 см. Делим на 2 получаем 26,5 см. Это нужный нам отрезок.

Изготавливаем антенну.

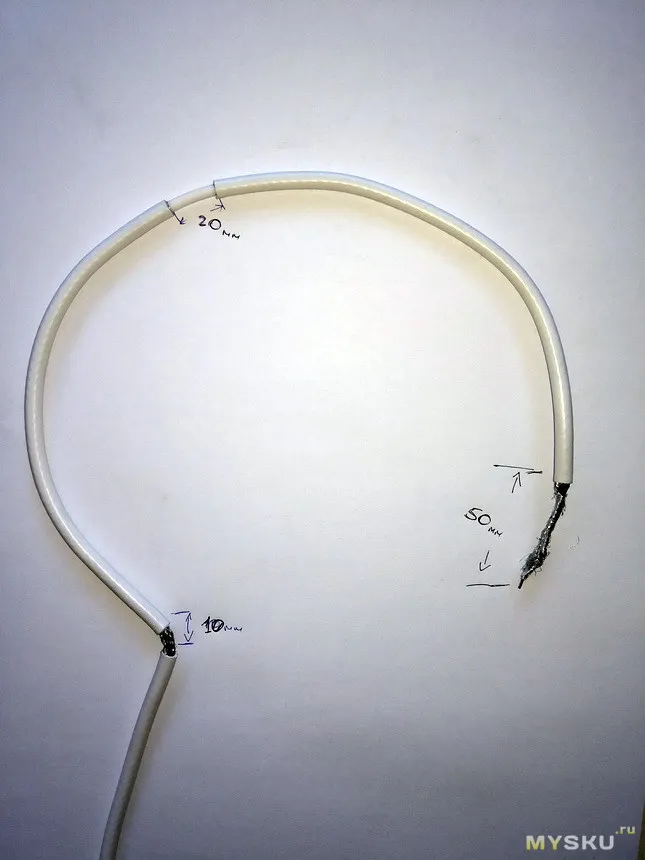

1. С конца отмеряем 50 мм и снимаем наружную изоляцию, отгибаем оплетку и фольгу и также снимает оболочку вокруг центральной жилы. Обматываем оплетку вокруг центральной жилы.
2.Теперь отмеряем отрезок который мы получили вычислениями выше для нужной нам средней частоты, это 265 мм.
3. После этого отмеряем отрезок 20 мм и снимаем с него наружную изоляцию и оплетку с фольгой (центральная жила должна остаться целой)
4. Снова отмеряем 265 мм, делаем пометку.
5. Отмеряем 10 мм и аккуратно снимаем наружную изоляцию не трогая оплетку.

Сгибаем конец кабеля в виде кольца и закручиваем оголенный кусок 50 мм вокруг участка, где снята изоляция 10 мм.

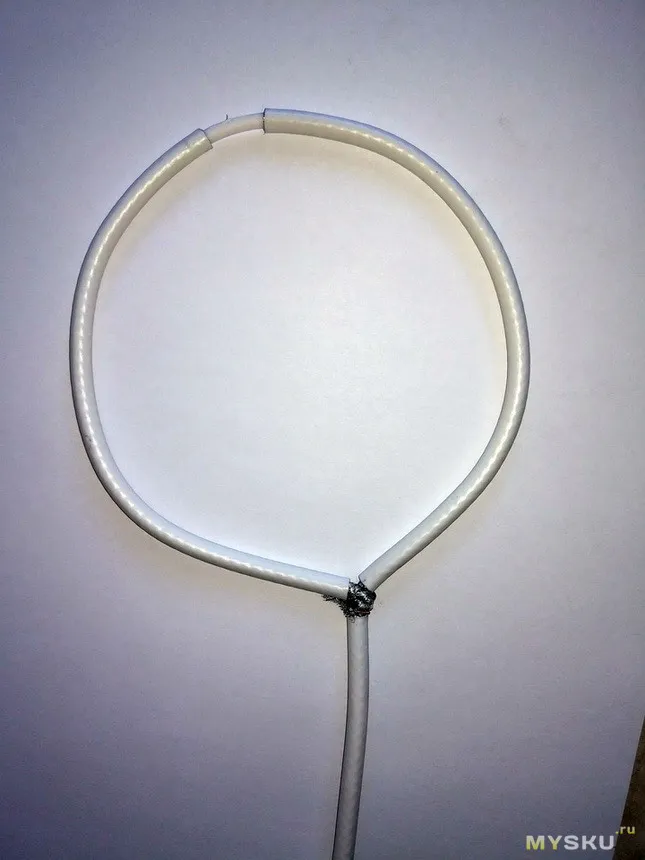

Все антенна готова. Со стороны телевизора накручиваем штекер и втыкаем в телевизор.

Мои результаты. Антенна просто находится за телевизором. Я не искал для нее какого то специального места. Может если разместить ее возле окна или на улице, то результаты будут еще лучше. Но я этого не буду делать.

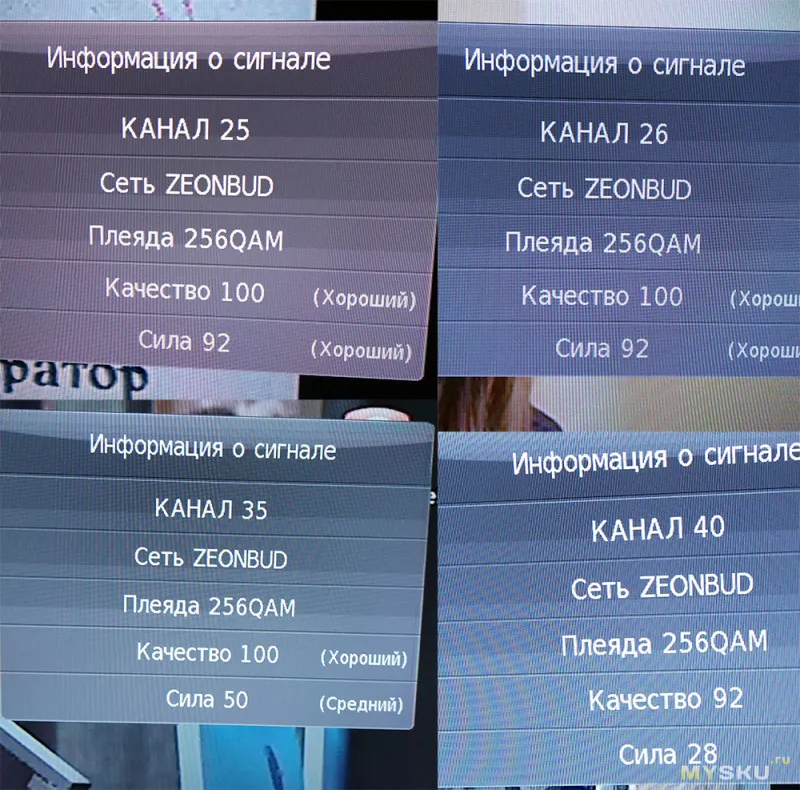

Все каналы показывают отлично.

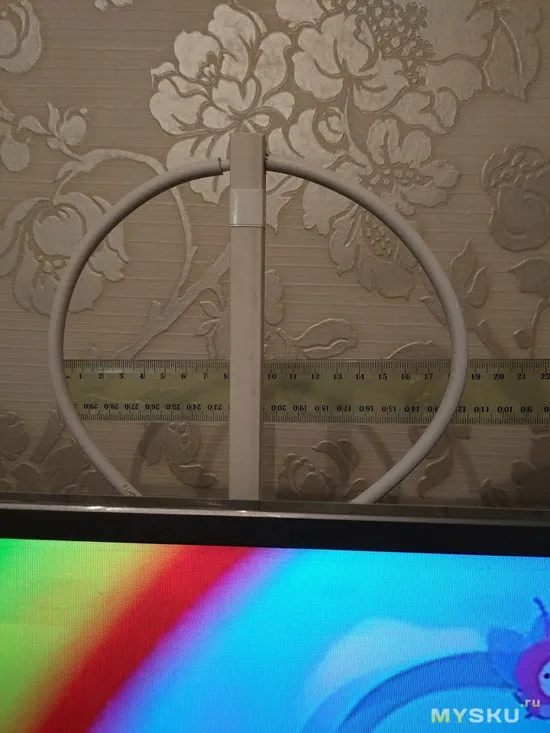

Чтобы антенна не болталась, я ее зафиксировал кабель каналом (валялся кусок), выкусываем боковушки под кабель сверху и снизу и фиксируем антенну. Конец кабель канала прикрутил болтиками в крепление VESA телевизора.

Итого антенна ценой 1 доллар и 10 минут на изготовление.

P.S. В конце я бы хотел написать, что побудило меня написать этот пост.
На ютубе при изготовлении этой антенны авторы везде указывают отрезок 22 см, не объясняя за частоты, то что у каждого эта длина своя и т.д. Собственно сначала я купил 1 метр кабеля и изготовил антенну со сторонами 22 см и у меня показывало только 8 каналов, то есть всего один мультиплекс. Причем в комментариях к таким видео было много положительных отзывов, что «споймало» все и все показывает. После чего я и стал искать информацию. И после изготовления под свои частоты вторая версия антенны словила все 4 мультиплекса и в хорошем качестве.
