Самодельные антенны ДМВ для дачи.
Пришло время дачного сезона, и не все элементы «дачного» антенного оборудования выдержали воздействие осенних и весенних ветров. В текущем году как на ближайшей даче (расположенной в 48 км от Санкт-Петербурга), так и на дальней «тёщиной» фазенде (Новгородская область, на границе с Тверской областью, в Боровическом районе) произошли потери в антенной телевизионной системе.
В связи с изменившейся задачей приема сигнала (МВ нет, про сверхдальний прием можно в цифровую эпоху сразу забыть, только если аврора не будет помогать, как летом 2017 в северо-западном регионе) и необходимостью уделить задаче построения антенн минимальное время для ближней дачи выбран вариант антенны Харченко (48 км до телевышки в Санкт-Петербурге с хорошей мощностью передатчиков, «прямая» видимость), для дальней дачи — волновой канал (телевышка в г.Боровичи, 49.6 км по прямой с «неровным» рельефом). От применения усилителей в угоду простоте отказался.
Про антенну Харченко не писал только ленивый, расчет тоже не вызывает затруднений, материала достаточно на профильных ресурсах. Приведу статью в журнале Радио №3 1961 года. Далее вариантов зигзагообразной антенны было невероятное множество. В свое время, увлекаясь сверхдальним приемом отказался от этого типа антенн как раз из-за из большого перекрытия диапазона — согласование нескольких антенн без достаточно дорогих по тем временам приборов (и отсутствия желания по молодости думать) выливалось в трудную задачу.

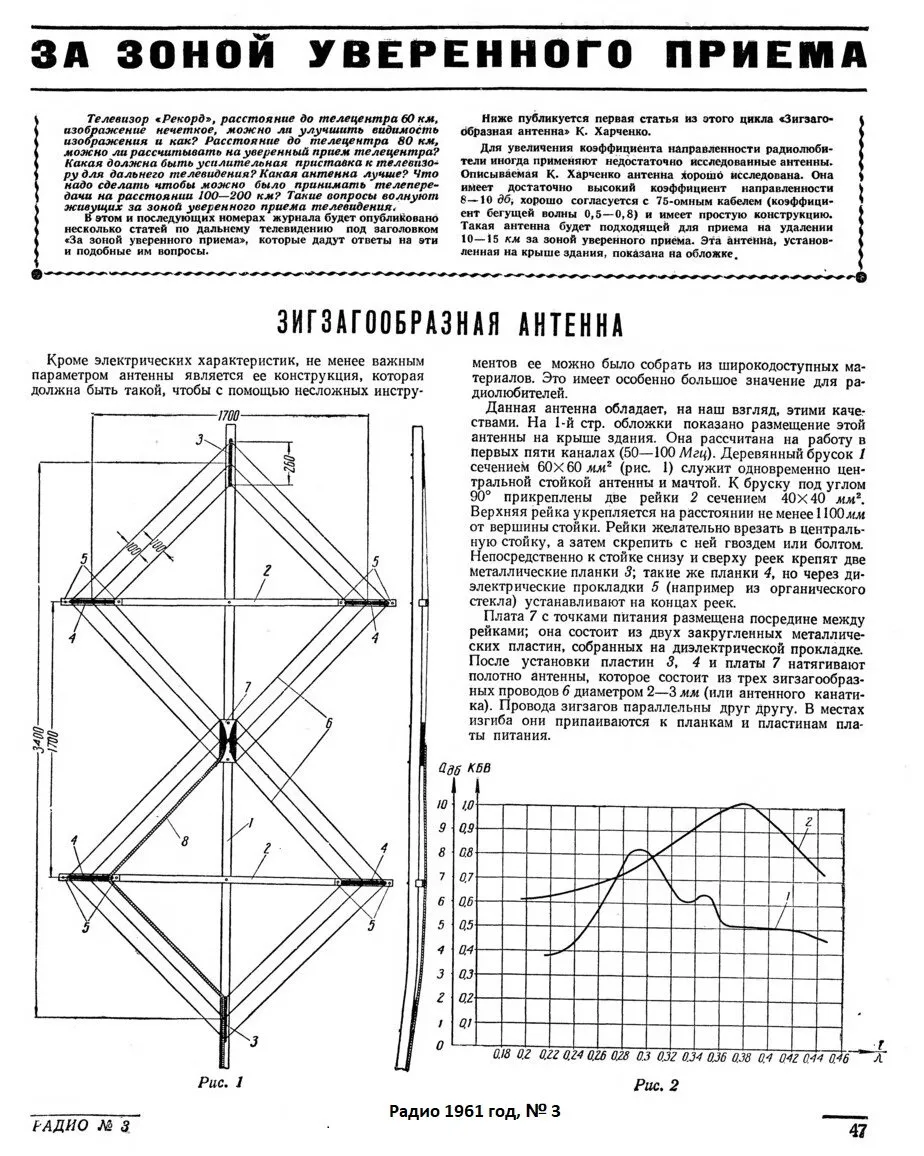

Статья в журнале «Радио» за 1961 год, с этого момента антенны такого типа и называют «антеннами Харченко».В Санкт-Петербурге вещание DVB-T2 ведется на 35 (586 мГц) и 45 (666 мГц) каналах. Мощность передатчиков 5 кВт (информация из открытых источников).
Для расчета выбираем среднюю частоту, из моего опыта могу сказать, что имеет смысл «сдвинуть» частоту расчета к высокочастотному каналу — на более высоких частотах и потери в кабеле выше, и коэффициент прохождения уменьшается. У нас разница между «целевыми» каналами 80 мГц, что для антенны Харченко вполне допустимая полоса. Среднюю частоту выберем 636 мГц. Частоты вещания можно посмотреть на сайте оператора сети цифрового вещания https://карта.ртрс.рф/. Условия приема в конкретной точке можно глянуть на страничке https://antenna-dvb-t2.info/show_t.php?id=78. Насколько близко к истине данное моделирование не знаю, в моем случае практически совпадает с реальным положением дел. Высоты телевышек можно глянуть здесь.
Антенну будем изготавливать из оконтовочной жестяной полоски шириной в среднем 18 мм, не лучший материал, но хорошо паять, и если антенну располагать под крышей вполне пойдет. Для быстрого расчета использовал программку Cantennator (ссылка GooglePlay) для Android. Ниже скриншоты расчетов в программе. Версия программы 10.1. Автору программы спасибо.
Результаты расчета:
Рабочая частота: f = 636.0 МГц
- Вх. сопротивление: Z0 = 75 Ом
- Приблизительное усиление: G = 10.5 дБи
- Ширина главного лепестка (-3 дБ): (HPBW) ΔΦ = 60°
- Полоса пропускания (SWR < 2): ΔF = 147.7 МГц
- Длина волны: λ = 471.4 мм
- Внешняя сторона квадрата: L1 = 117.8 мм
- Внутренняя сторона квадрата: L2 = 113.7 мм
- Общая длина рамок: L3 = 315.2 мм
- Ширина рамок: L4 = 171.9 мм
- Промежуток в месте подключения: L5 = 6.0 мм
- Расстояние до рефлектора: D = 57.3 мм
- Ширина рефлектора: B = 470.9 мм
- Длина рефлектора: H = 470.9 мм
- Диаметр провода: dw = 8.0 мм
- Общая длина проволоки (с запасом на повороты): lw = 973.7 мм
При изготовлении антенны из ленты длину стороны ромбов выбираем по середине ширины ленты. Питающий кабель должен проходить через нулевую точку антенны и оплетка кабеля припаивается со стороны подхода. Кабель закрепляем стяжками. Для жесткости полотно антенны закреплено на рейку саморезами.
Первоначально предполагалось расположить антенну на чердаке под коньком крыши (около 11 метров над землей), предварительно проверив прием на втором этаже загородного дома. Для начала проверил полотно антенны без рефлектора. Предположительно без рефлектора Ку в районе 5-6 дБ. Результаты проверки показали уверенный прием (если смотреть на «попугаяметр» телевизора — уровень сигнала 60, качество 100) на втором этаже, на стенке удачно смотрящей на телевышку. Так и было оставлено до лучших времен.
Непростительно было бы не посмотреть, какие результаты получатся при моделировании антенны в пакете Feko. Результаты приведены на рисунках ниже.
Для деревенского телевизора все оказалось немного сложнее. Трасса (Рисунок 7) получалась не очень удачная,и даже с учетом расположения антенны под крышей на чердаке ( 10 м. над землей) в «зону Френеля» попадал рельеф местности.
Осмотрев доступный материал, было принято решение построить 10 элементный волновой канал (ориентировано усиления12-14 dB). Расчет производился в программе Cantennator. Вещание с телевышки г.Боровичи (242 м.) производится на 26 (514 МГц) и 46 (674 МГц) частотном канале.
Антенна работает удовлетворительно ( 55 попугаев по уровню, 100 по качеству), не мешало бы поднять на мачту, или поставить усилитель. На заднем фоне волновой канал для GSM 900 МГц.
На этом можно закончить «антенную» эпопею на этот сезон.
