Изготовление простой дециметровой антенны своими руками — пошаговая инструкция

Проект базовой самодельной антенны для ДМВ диапазона с пошаговой инструкцией по сборке, полезными рекомендациями по подключению и информативным видеоматериалом. Рассмотрим процесс создания простой антенны для приема дециметровых волн, которая при своей простоте обладает высокой эффективностью.

Содержание статьи:

1. Конструктивная схема
2. Последовательность сборки своими руками
3. Видео

Рассмотрим, как сделать самую простую антенну для приема дециметровых волн, но при этом довольно эффективную. Она выполнена в виде широкополосного линейного разрезного вибратора, подключаемого к телевизору кабелем с волновым сопротивлением 75 Ом. С антенной кабель соединен через симметрирующую четвертьволновую петлю.

Конструктивная схема ДМВ антенны

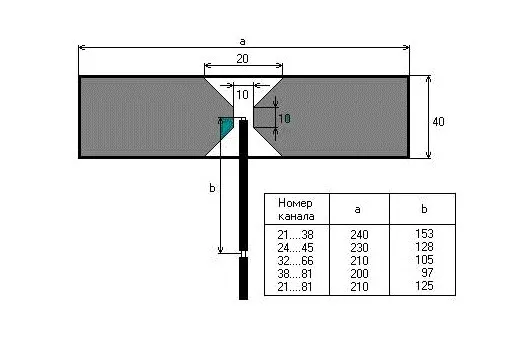

Размеры вибратора в зависимости от интервала принимаемых каналов приведены в таблице. Коэффициент стоячей волны антенны не хуже 1,7. При этом потери мощности на отражение не превышают 5 %. Если считать допустимыми 10 %-ные потери, то можно сделать антенну для приема на все каналах диапазона ДМВ, отведенного для телевизионного вещания.

• Читайте также, как сделать антенный разветвитель

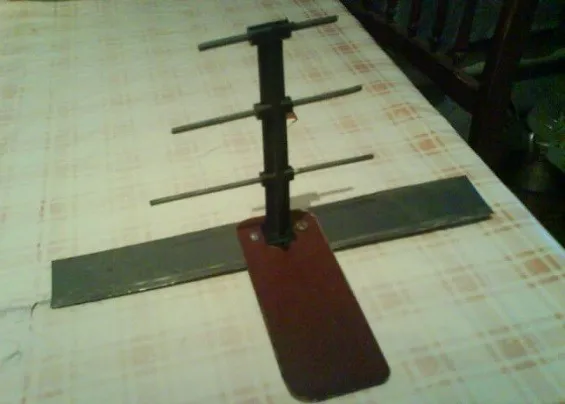

ДМВ антенна — последовательность сборки своими руками

Вибратор вырезаем из листа одностороннего фольгированного стеклотекстолита толщиной 1,5–2 мм. Если стеклотекстолит двусторонний, можно снять фольгу со второй стороны листа, либо вырезать на ней точно такой же вибратор.

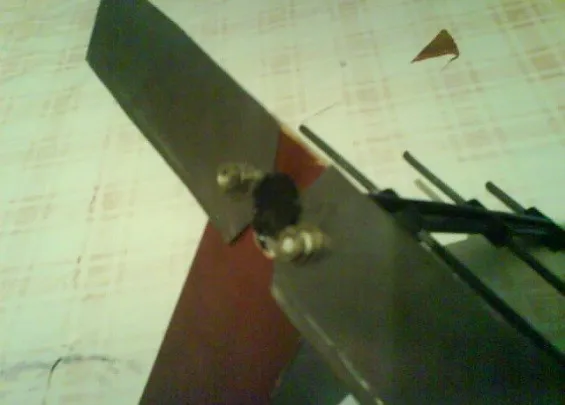

Кабель к антенне припаиваем стандартно: к одной половине вибратора оплетка, к другой — центральная жила коаксиального кабеля. При подключении к антенне кабеля на расстоянии «b» от его конца снимаем кольцо наружной оболочки шириной около 5 мм. К открытой металлической оплетке припаиваем монтажный провод диаметром 0,67 мм. Другой конец провода соединяем с центральным проводником кабеля.

• Схема широкополосного антенного усилителя ТВ сигнала

ДМВ ТВ антенну устанавливаем на подставке, передвигаемой при настройке. Можно также прикрепить её к стене в месте, соответствующем максимальному уровню сигнала.

Подстроить антенну можно, незначительно изменяя длину монтажного провода. Других настроек не требуется.

Видеоинструкция по сборке ДМВ антенны для цифрового ТВ-сигнала из подручных материалов:
