Изготовление самодельной ДМВ антенны: руководство для цифрового телевидения

1.Телевизионная антенна ДМВ своими руками

1. Кольцо-коаксильный кабель РК75 длинной 530мм.
2. Петля-коаксильный кабель РК75 длинной 175мм.
3. К антенне.

Сборка:
Для сборки данной антенны вам даже не придется бегать по магазинам.
Для этого нужно взять антенный кабель РК75 длинной 530мм.(для кольца) и 175мм. (для петли).
Соединить как показано на рисунке.
Закрепить на листе фанеры (оргстекла) с помощью проволочных хомутиков.
Направитьна телецентр.
Вот вам и ДМВ антенна, которая будет работать не хуже покупной.

]

2.Телевизионная антенна ДМВ «Народная» своими руками

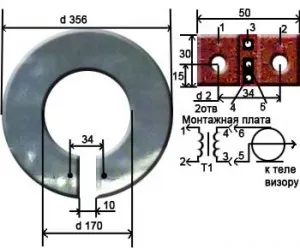

Самодельная антенна для диапазона ДМВ представляет собой алюминиевый диск, имеющий наружный диаметр 356 мм и внутренний диаметр 170 мм, с толщиной 1 мм. В диске выполнен разрез шириной 10 мм, в который впоследствии устанавливается печатная плата из стеклолита толщиной 1 мм.

На место пропила устанавливается печатная плата из стеклолита толщиной 1мм. В этой плате имеются два отверстия для крепления винтами М3.
К печатной плате, прикрепленной к антенне, припаивают выводы согласующего трансформатора Т1.
Для трансформатора лучше всего использовать кольцевой сердечник с внешним диаметром 6…10мм., внутренним — 3…7мм. и толщиной 2…3мм.
Обмотки трансформатора накладываются однослойным изолированным проводом с диаметром 0,2…0,25мм. и имеют одинаковое число витков, от 2-х до 3-х витков. Длинна отводов витков состовляет 20мм.
При наличии такого трансформатора возможен прием в метровом и дециметровом диапазоне на удалении 25…30км. При удалении до 50км. антенна удовлетворительно работает только на деци метровых каналах.
Без трансформатора, расстояние увереннгого приема уменьшается в два раза.

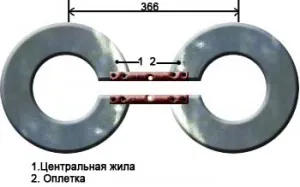

Однако существует схема, которая позволяет получить подобные результаты и без трансформатора, для этого нужно собрать такую схему:

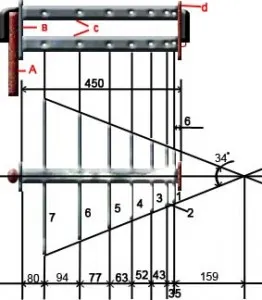

3. Телевизионная логопериодическая антенна (ДМВ) своими руками.

А. Мачта
В. Металлическая пластина (размеры 87х30х5)
С. металлические трубки d 16…19мм
D. текстолитовая пластина (размеры 87х30х5)
E. оплетка
F. коаксильный кабель
G. центральная жила
7,6,5,4,3,2,1. вибраторы

Сборка

1. Взять две металлические трубки длинной 450мм., и диаметром 16…19мм.

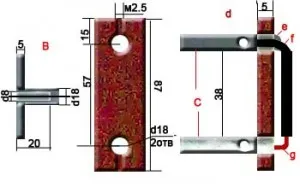

2. Изготовить две пластины размерами 87х30х5мм. (одна из металла, другая из текстолита), высверлить в них отверстия, как показано на рисунках.
3. Закрепить трубки в пластинах (к металлической на пайку, а к текстолитовой с помощью винтов, прикрученных с торцов пластины диаметром 2,5мм.
4. В металлических трубках, вдоль их длинны, на расстояниях, указанных на рисунке, высверлить отверстия диаметром 3,3мм. и нарезать резьбу М4.
5. Вкрутить в отверстия 14 директоров, изготовленных из прутка диаметром 5мм. На одном конце каждого прутка нарезать резьбу М4, на длину 10мм.
Длины директоров, с учетом части длинны конца с нарезанной резьбой, согласно номеру вибратора (см. рис), приведены в таблице:

№ вибратора…..длинна в мм…..кол-во штук
1…………………………..107………………..2
2…………………………..129………………..2
3…………………………..155………………..2
4…………………………..186………………..2
5…………………………..225………………..2
6…………………………..272………………..2
7…………………………..330………………..2

6. Провести коаксильный кабель в одной из трубок и распаять согласно рисунка. Концы пайки покрасить краской.

7. Прикрепить антенну к мачте.

8. Направить антенну на телецентр.

Сайт

Антенна от пользователя Евген:
1.Берёте две ПУСТЫХ баночки – для каналов с 21 по 41 лучше 0,5 л, для 42 – 69 – 0,33 л.
2.Закрепляете их любым удобным способом (изолента, скотч, верёвочка, клей и т.д.) на твёрдом куске диэлектрика (рейка, палка, кусок фанеры – дерево лучше покрасить или покрыть лаком, текстолита, гетинакса и т.п.)на расстоянии 10 – 15 мм друг от друга.
3. Проделываем в каждой баночке по краям отверстия 2,5 – 4 мм (какие найдутся винтики-шайбочки-гаечки) и с помощью оных крепим к одной баночке центральную жилу кабеля, а к другой оплётку. Можно приделать и любое симметрирующее устройство, но можно обойтись и без оного.
Расстояние приёма зависит от места установки данной конструкции (снаружи лучше) и мощности передатчика.
Дырочки – это на тех краях, где баночки ближе друг к другу. И удобнее сначала закрепить кабель (и симметрирующее устройство – если на лень), а потом уже баночки к несущей конструкции.

Задать вопросы о цифровом телевидении можно на форуме DVBpro

Какая антенна нужна для эфирного телевидения?

Для приема эфирного телевидения, необходимо использовать антенну, которая работает в диапазоне частот, на которых вещают телеканалы в вашем регионе. Обычно это диапазон от 470 до 790 МГц (UHF), а также в ряде случаев диапазон от 174 до 230 МГц (VHF).

Для получения максимального числа доступных каналов и качественного приема рекомендуется использовать усиленную антенну, которая может быть как внутренней, так и наружной. Внутренние антенны, как правило, менее мощные и требуют более точной настройки, чем наружные.

Выбор конкретной антенны также зависит от расстояния до передающих станций, наличия препятствий (например, зданий или горных массивов) и других факторов. При выборе антенны важно учитывать все эти факторы и обращаться к специалистам в этой области для получения наилучших результатов.
