Изготовление антенны своими руками для телевизора — домашний вариант для цифрового ТВ из проволоки
Не хотите переплачивать за кабельное? У нас есть решение: изготовьте антенну своими руками для телевизора и наслаждайтесь цифровым ТВ бесплатно! В нашей статье вы найдете подробные инструкции и фотографии по созданию домашнего варианта антенны из проволоки. Откройте для себя простой способ получить качественный сигнал без лишних затрат.
Не секрет, что цифровое телевидение все больше и больше распространяется по всему миру заменяя аналоговое. Уже не надо лезть на крышу и крутить антенну в разные стороны или кричать тому кто крутит «хорошо!» или «плохо!»
В цифровом мире сигнал либо есть, либо его нет. Все. Никакой ряби, никаких раздвоений картинки. Но и тут все равно есть подводный камень. Антенна то все равно нужна но какая? Немногие знают, что для приема каналов в цифровом формате нужна старая добрая дециметровая антенна а не какая то там специальная антенна для приема «цифры». Хорошо, что она есть но если ее нет то ее вполне можно изготовить и самому а не покупать тоже самое как говорится за свои кровные.
Мы не будем вдаваться в долгую теорию о условиях приема сигнала, о точных размерах антенн и изучение всяких там линейных диаграмм а сразу приступим к изготовлению простой самодельной антенны для приема цифрового телевидения из куска проволоки за пять минут. Для общего познания скажу лишь, что метровая антенна-это «усы» а дециметровая-«круг». Итак, что нам нужно.

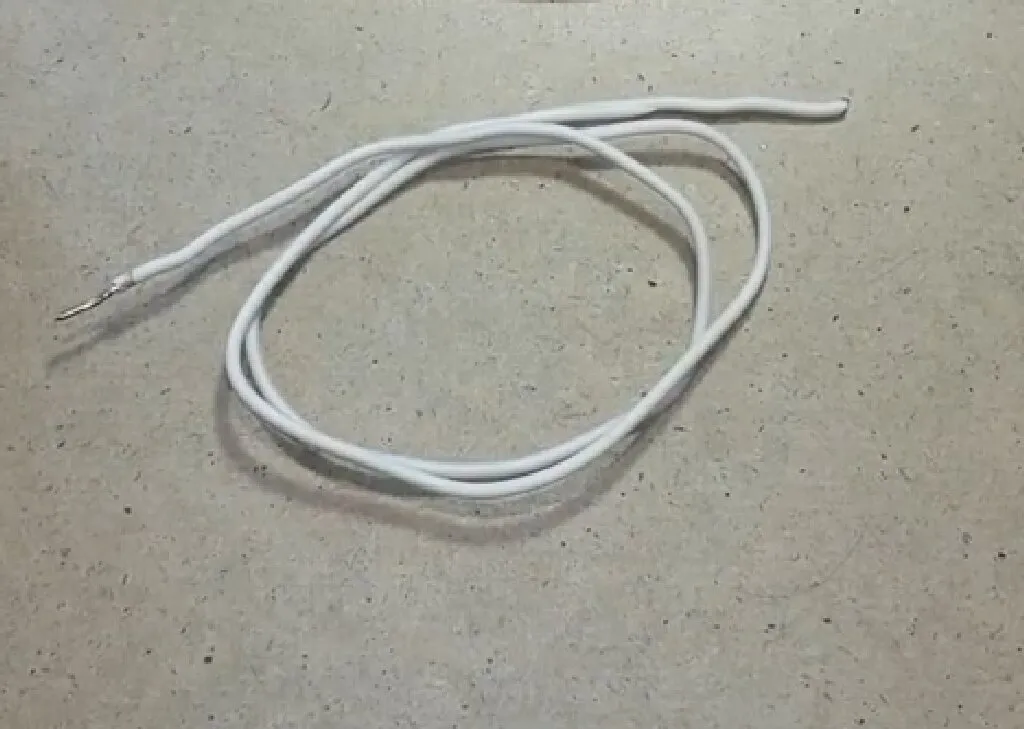

Первое, нам нужен кусок самой обычной проволоки. длиной примерно 50-60 см. Вот такой как на фото.
Кусок медной проволоки длиной 50-60 см.Отлично подойдет одна жила от силового кабеля ВВГ и ему подобных. Кабель продается в любом хозяйственном магазине. Только не используйте алюминиевую проволоку. Медь-лучший проводник для приема-передачи радиосигнала.
Так же нам потребуется самый обычный телевизионный штекер и кусок телевизионного кабеля произвольной длины на ваше усмотрение (зависит от расстояния, где будет находиться ваша антенна до телевизора). Плюс, чтобы все это собрать нам потребуется паяльник, канифоль, олово, изолента, ножницы или кусачки и плоскогубцы. Получается примерно вот такой набор.
Итак, как я уже говорил выше, метровая антенна-это так называемые «усы» и они нам не нужны, нам нужен круг-это дециметровая антенна для приема «цифры». Берем наш кусок медной проволоки длиной 50-60 см., распрямляем его в прямую линию и затем сгинаем его в круг, получается вот так.
Затем берем наш кусок телевизионного кабеля, зачищаем с одного конца жилу и оплетку, включаем паяльник, залуживаем с помощью олова и канифоли зачищенные концы и припаиваем паяльником жилу и оплетку телевизионного кабеля к обоим концам согнутой в круг проволоки нашей будущей антенны как на этом фото.
В принципе, можно обойтись и без паяльника, просто крепко прикрутив жилу и оплетку к концам согнутой проволоки, но для более надежного соединения и для лучшего прохождения сигнала кабель лучше все-таки припаять. После того как припаяли, скрепляем все это дело изолентой, чтобы соединения не оторвались и не замкнулись между собой. Изолента может быть любого цвета.
Теперь переходим к другому концу нашего телевизионного кабеля для того, чтобы установить на него подготовленный нами телевизионный штекер. Ну здесь думаю сложностей никаких возникнуть не должно ни у кого. Все мы с детства припаивали или прикручивали эти самые штекера к кабелю но тем не менее, чтобы соединить штекер с кабелем нам нужно так же зачистить обе жилы кабеля (центральную жилу и оплетку), желательно концы залудить и затем припаять к штекеру (или прикрутить в зависимости от типа штекера). В моем случае я просто прикрутил жилу и оплетку отверткой. Получилось вот так вот.
Все! Наша самодельная антенна для приема цифрового ТВ из куска проволоки готова. Теперь нам нужно только что соединенный штекер с кабелем вставить в антенное гнездо вашего телевизора а саму антенну расположить в любом удобном месте. Конечно, для лучшего приема ТВ сигнала желательно, чтобы антенна находилась вне помещения. В моем случае я просто открыл форточку и перевесил ее через окно даже не закрепив. После этого можно приступать к настройке телевизора. Так как телевизоры все разные то настройка у всех производится по разному, в моем случае я настраивал прием цифровых каналов на телевизоре марки LG и антенна дала превосходный результат, были найдены все 30 каналов в цифровом формате, плюс были найдены три радиоканала!
Конечно, результат как и качество принимаемого ТВ сигнала сильно зависит от расположения антенны по отношению к ретранслятору. Другими словами, если ретранслятор находится слишком далеко, то прием сигнала будет проблематичен с любой антенной. В этом примере изготовления простейшей антенны для приема цифровых каналов цифрового телевидения я всего лишь привел пример того, как можно изготовить простую антенну как говорится на быструю руку и проверить как принимается цифровое ТВ в вашей местности, а может быть и таким образом найти причину того, что общедомовая антенна оказывается неработоспособна и принимает ограниченное количество программ а на нашу антенну отлично принимаются все каналы. В любом случае стоит попробовать, а затем, если результат устроит можно эту антенну улучшить, доработав ее на свой вкус и цвет.
Желаю вам успехов в изготовлении этой простой антенны.
А если что либо непонятно, то в этом коротком видеоролике подробно показано изготовление именно этой антенны которая описана выше.
Похожая статья про антенну для цифрового ТВ своими руками http://masterbloger.ru/blog/samodelnaya-antenna-dlya-tsifrovogo-tv-iz-provoloki.html
Авторство статьи принадлежит мне, фото и видеоматериалы мои. С уважением, Сергей Астахов (masterBloger)
