Как паять припоем

ВсеИнструменты.ру 8 800 550-37-70

• Что понадобится для работы
• Как нужно делать
• Как делать не нужно

Паяльный припой – это вещество, применяемое при работе с паяльником. Его точка плавления ниже, чем у металла, который требуется спаять, что позволяет припою первым расплавиться и образовать надежное соединение.

Давайте разберемся, как пользоваться припоем.

Что понадобится для работы

• Паяльник

Для разовых работ подойдет самая простая и недорогая модель, например, Gigant ЭПЦН 40 пп.

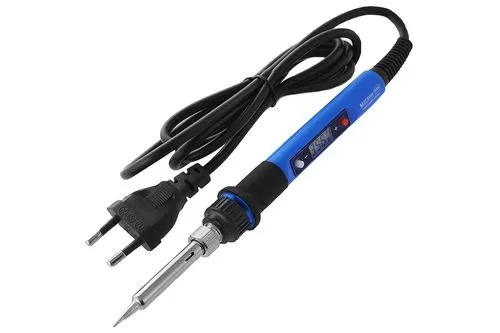

А вот если вы планируете паять много и разные материалы, рекомендуем не экономить. Купите паяльник с регулировкой температуры, такой как REXANT 250-500C или МЕГЕОН 00180. Почему? Дешевый паяльник без регулировок при работе может перегреваться, из-за чего капля припоя на жале быстро покроется пленкой окислов. Если вы пошевелите ее, то увидите, что припой будто бы находится в мешочке – к месту пайки он липнуть не будет. Паяльник с регулировкой держит температуру точнее – с ним проще не перегреть припой и добиться качественной пайки.

Подробнее о выборе паяльника – здесь.

• Флюс

Это вещество, которое выполняет сразу несколько функций. Во-первых, он защищает припой от образования пленки окислов. Во-вторых, он выступает в качестве смазки: благодаря ему шарики припоя не прикипают к поверхностям, к которым не должны прикипать. В-третьих, флюс помогает очистить паяемую поверхность от окислов и грязи и не дает ей окислиться в процессе работы.

Какой флюс выбрать? Отталкивайтесь от того, какие именно материалы вы будете паять. Если вы новичок, стартовать лучше с твердой канифоли – она универсальна и имеет невысокую активность, что не дает ей окислить место пайки.

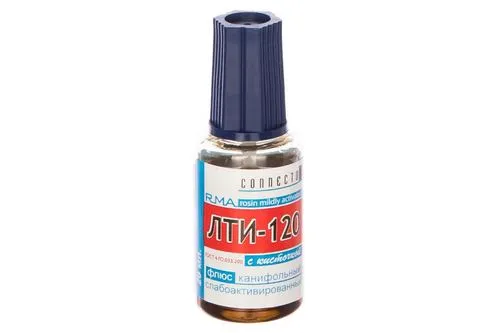

Хотите разобраться, как пользоваться припоем с жидким флюсом? Почему бы и нет! Для медных и алюминиевых проводов можно взять ЛТИ-120: например, такой или такой. Для меди – ФИМ. Для алюминия – Ф-64.

И еще один важный момент. Если вы паяете электронные компоненты, нужно взять флюс на водной или спиртовой основе. Активный кислотный флюс не подойдет – он имеет высокую электропроводность. Из-за этого он может плохо повлиять на работу устройства в будущем.

• Изопропиловый спирт

Применяется для очистки поверхностей при подготовке к пайке, а еще чтобы смывать флюс и счищать нагар.

• Пинцет или зажим

Пригодится при пайке элементов микросхем и других мелких предметов.

• Губка для очистки жала

Об нее удобно вытирать жало при пайке – так оно будет долго оставаться чистым. Обычная губка для мытья посуды для этих целей не подойдет.

И еще несколько вещей, которые помогут подготовиться к пайке.

• Кусачки или другой инструмент для обрезки проводов
• Инструмент для снятия изоляции с проводов
• Канцелярский нож

Как нужно делать

Как паять паяльником с припоем? Просто выполните эти 5 шагов.

Шаг 1

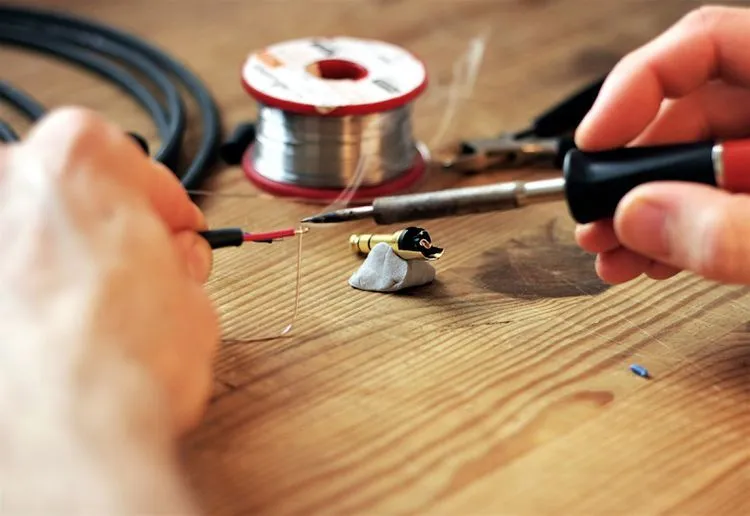

Подготовка рабочего места

Оно должно хорошо освещаться и проветриваться: образующийся при пайке дым вреден. В бытовых условиях достаточно открытого окна. Если паяете часто и помногу, нужно задуматься о качественной вытяжке.

Шаг 2

Подготовка проводов

Удалите с них около 10 мм изоляции. После этого проверьте провода на наличие окислов и оксидной пленки. Если они есть – их обязательно нужно убрать наждачной бумагой или канцелярским ножом. В результате должен появиться металлический блеск. Многожильный провод следует скрутить – иначе работать будет неудобно.

Шаг 3

Лужение

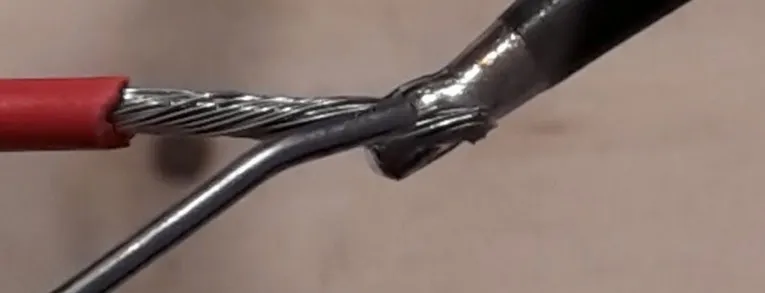

Это нанесение тонкого слоя припоя на паяемые поверхности. Окуните провод в расплавленную канифоль вместе с паяльником, а потом достаньте провод и пройдитесь по нему жалом с припоем.

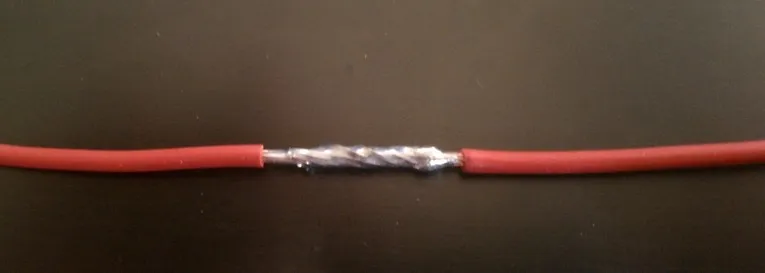

Другой вариант – использовать жидкий флюс: нанесите его кисточкой или дозатором, а потом возьмите паяльник с капелькой припоя и начните лужение. В результате вы увидите, что провод приобрел красивый серебряный цвет.

Шаг 4

Пайка

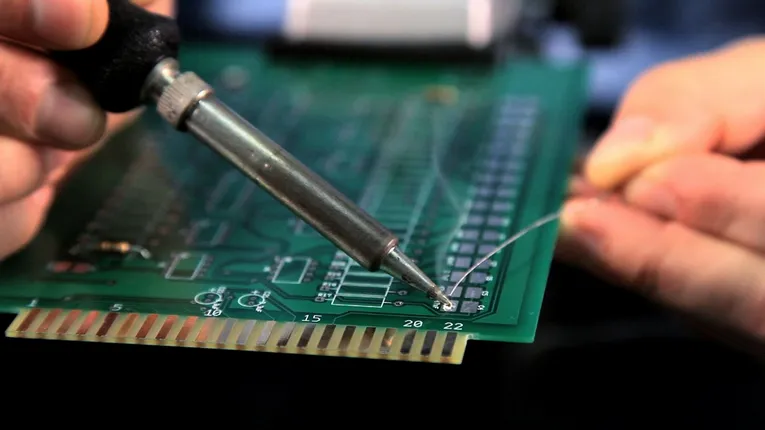

Здесь главный вопрос – как наносить припой. Вы можете использовать один из двух способов.

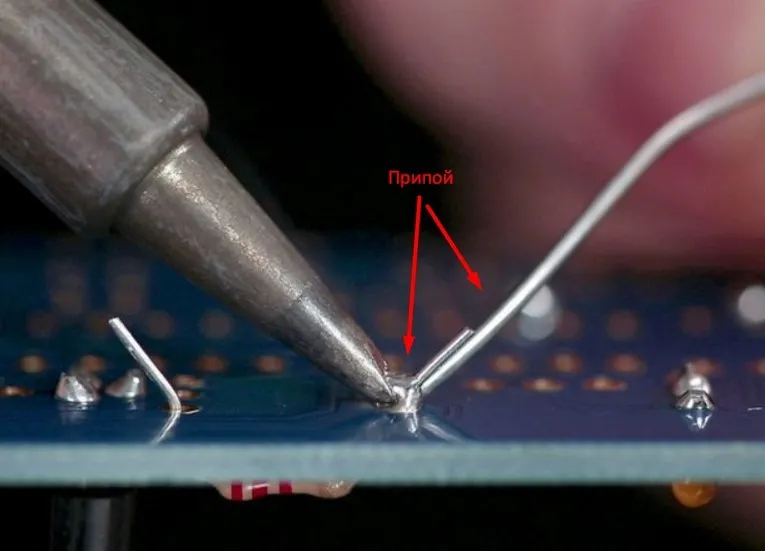

Если зона пайки маленькая, переносите капли расплавленного припоя на жале к месту пайки.

Если зона работы внушительная, введите проволоку с припоем непосредственно к месту пайки: он будет плавиться и растекаться, заполняя щели между проводами. Однако в этом случае нужно, чтобы обе руки были свободны – обязательно понадобится держатель «третья рука».

Шаг 5

Завершение работы

Смойте флюс с проводов – для этого удобно использовать изопропиловый спирт, нанесенный на старую зубную щетку. Если флюс не смыть, он может разъесть место пайки, поэтому пренебрегать данным шагом не стоит.

Как делать не нужно

Не используйте паяльник для очистки проводов от изоляции: расплавляясь, она не только неприятно пахнет, но и забивается между проводами, что помешает вам в дальнейшем их качественно залудить и спаять.

Не злоупотребляйте легкоплавким припоем, например сплавом Розе. Да, работать им гораздо проще, однако место пайки благодаря ему тоже станет легкоплавким: если изделие нагреется, все может развалиться.

Не перегревайте место пайки. Особенно это важно при работе с чувствительными элементами. Например, если перегреть печатную плату, она может расслоиться. Оптимальная температура нагрева наконечника паяльника – на 30 – 40 °С выше температуры плавления припоя. Если у вас паяльник без настройки температуры, ориентируйтесь на поведение канифоли: она должна активно кипеть, а если вы поднимите жало – капля канифоли останется на нем.

Не забывайте лудить жало. Эту операцию нужно повторять, как только оно начинает хуже держать припой. Для лужения лучше использовать канифоль.

Не жалейте флюс. Если его нанести мало, вы увидите, как припой, застывая, образует шипы. Зона пайки при этом выглядит крайне неаккуратно.

Надеемся, наша статья помогла вам разобраться, как пользоваться припоем, и вы готовы приступить к работе. Купить все необходимое можно в нашем магазине – мы предлагаем широкий выбор паяльного оборудования и материалов для пайки. При необходимости наши специалисты проконсультируют вас по ассортименту.

Как паять оплетку коаксиального кабеля?

Пайка оплетки коаксиального кабеля может быть необходима, если необходимо создать надежное заземление для устранения помех и шума в сигнале. Чтобы паять оплетку коаксиального кабеля, понадобятся следующие инструменты и материалы:

• Паяльник с мощностью от 25 до 40 Вт;
• Припой с содержанием свинца от 60% до 70%;
• Флюс для пайки.

Шаги по пайке оплетки коаксиального кабеля:

1. Очистите оплетку от изоляции на несколько сантиметров, чтобы получить доступ к ней.

2. Очистите оплетку от окислов и грязи, чтобы обеспечить хороший контакт между оплеткой и кабелем.

3. Нанесите флюс на оплетку.

4. Нагрейте паяльник и поднесите его к оплетке.

5. Припаяйте оплетку к кабелю, двигая паяльник по краю оплетки. Припой должен быть достаточно расплавлен, чтобы заполнить все промежутки между нитями оплетки.

6. Подождите, пока припой остынет и затвердеет.

7. Проверьте качество пайки, убедившись в том, что оплетка хорошо закреплена и что нет никаких разрывов или отслоений.

8. Изолируйте пайку и оплетку, используя электроизоляционную ленту или термоусадочную трубку.

Важно не перегревать оплетку при пайке, чтобы избежать повреждения изоляции и снижения качества сигнала. Также необходимо обеспечить хороший контакт между оплеткой и кабелем, чтобы обеспечить надежное заземление.
