Изготовление антенны из пивных банок: отличные радиолюбительские схемы для ТВ

Иногда возникают ситуации, когда стандартная телевизионная антенна неэффективно принимает ТВ-сигнал из-за большого расстояния до телевышки или низкого качества антенны. В таких случаях можно прибегнуть к использованию самодельной телевизионной антенны, созданной из пивных банок. Если вы интересуетесь, как изготовить антенну из пивных банок, продолжайте чтение.

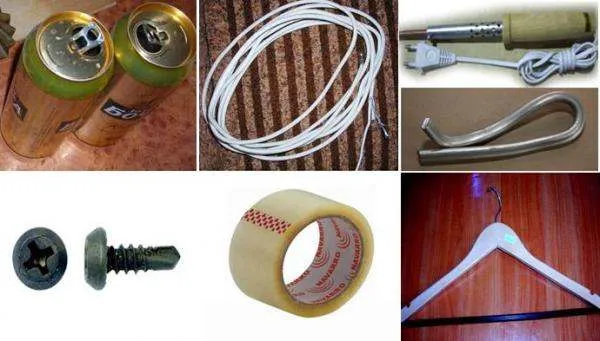

Для того чтобы сделать ТВ-антенну из пивных банок нам понадобится:

• 2 пивные банки, желательно по 0,75-1л но подойдут также и 0,5л;
• Скотч или изолента;
• Деревянная вешалка или подходящая рейка, доска, пластиковая трубка;
• Паяльник с канифолью и оловом (не обязательно);
• 1,5-5 метров антенного кабеля;
• 2 самореза типа «клоп»;
• Отвёртка.

Как сделать антенну для телевизора своими руками, пошаговая инструкция:

Шаг 1

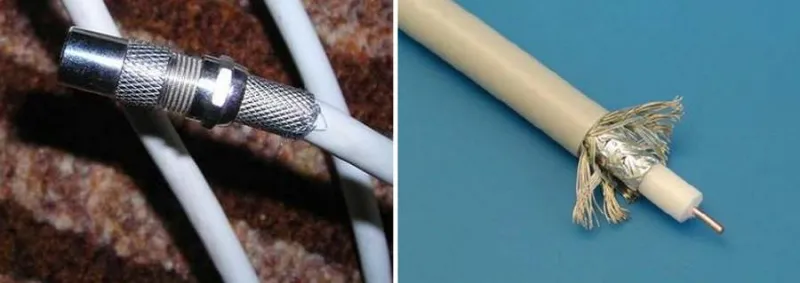

Для начала выберите кабель нужной Вам длины, всё зависит от того где будет размещаться антенна, внутри помещения или снаружи на мачте. Возле окна или возле самого телевизора. После этого на один конец кабеля насаживаем штекер, а на втором освобождаем внутреннюю жилу, сантиметров на 5-10, при этом оплётку расплетаем и скручиваем отдельно от центральной жилы. Следите за тем, чтобы оплётка не соприкасалась с центральной жилой, можно оставить от 1 см до 2-х изоляционный пластиковый слой.

Шаг 2

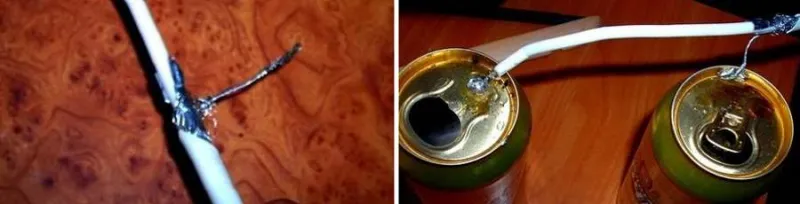

Подготовим наши пивные банки, для этого промоем их в горячей воде и высушим, затем у нас есть несколько способов подсоединения банок к кабелю. Первый – это припаять центральную жилу кабеля к верхней части (там, где открывашка) к одной банке и также к другой пивной банке припаиваем оплётку, здесь стоит отметить, что припаять кабель к алюминиевой пивной банке обычной канифолью довольно тяжело при этом нужно зашкурить место пайки наждачной бумагой но лучше взять активный флюс, такой как ЛТИ-120. Второй – завинчиваем отвёрткой саморезы в одну и вторую банку, не докручивая до шляпки пару миллиметров и приматываем концы ТВ кабеля к этим саморезам по такому принципу как и в первом способе, затяните теперь саморезы сильнее. И третий способ – это самый простой, если на банках остались хвостики- открывашки то можно концы кабеля намотать прямо на них.

Шаг 3

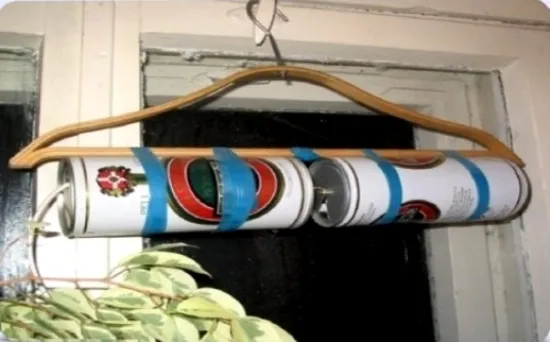

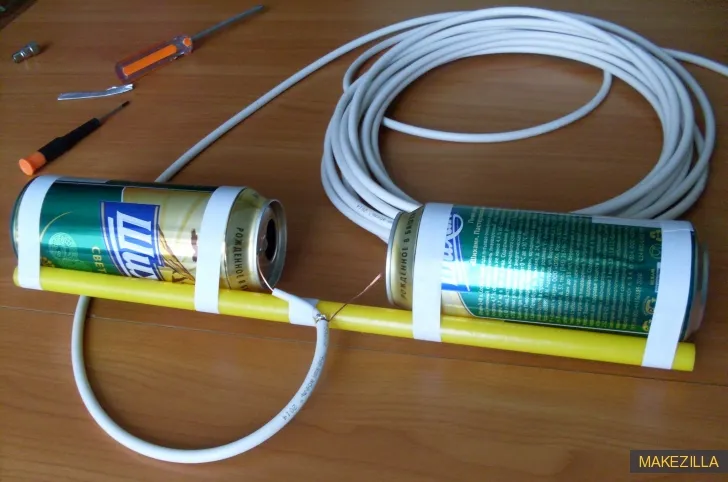

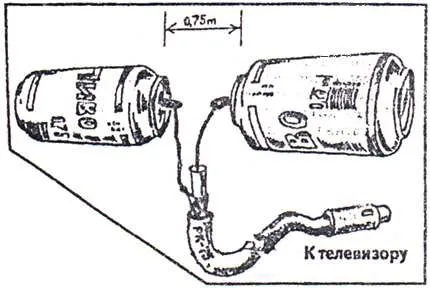

ТВ-антенна из пивных банок практически готова. Теперь возьмём деревянную вешалку или же любую рейку или небольшую доску, пластиковую трубку и с помощью скотча или изоленты приматываем пивные банки к ней. Расстояние межу банками нужно подобрать экспериментальным путём подключив нашу ТВ-антенну к телевизору и двигая банки вдоль доски, когда сигнал будет самый лучший приматываем банки в этом месте «навечно». Для начала при настройке расстояния можно взять за такой ориентир: для банок с объемом 0,75л подходит расстояние в 7,5 см. Для того чтобы кабель не оторвался при активном использовании антенны, когда будете перемещать её для того чтобы поймать наилучший сигнал то кабель лучше с помощью скотча или изоленты прикрутить к той же доске или вешалке.

Всё, теперь наша ТВ антенна из пивных банок созданная своими руками готова. Осталось втыкнуть её в антенное гнездо телевизора и подобрать ей самое лучшее для приёма телевизионных станций место и наслаждаться просмотром ТВ передач.

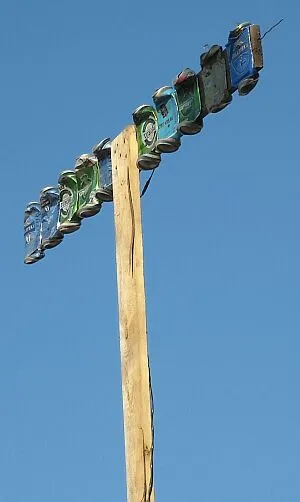

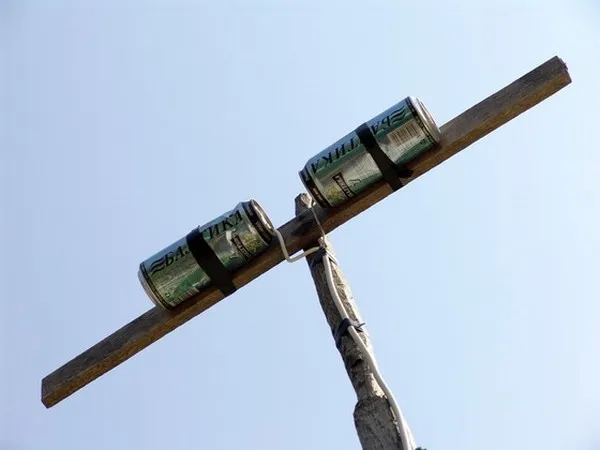

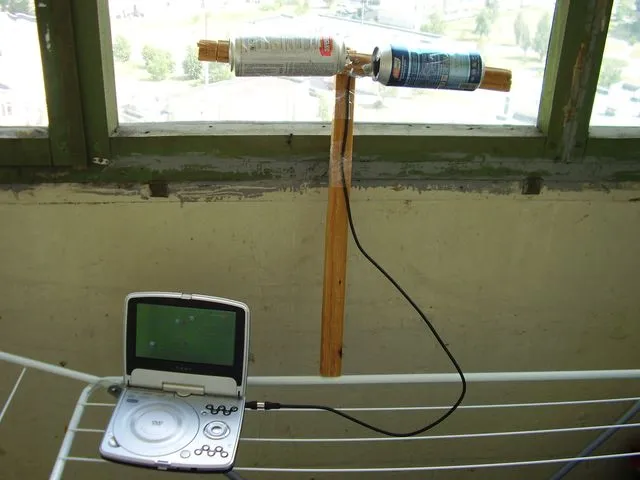

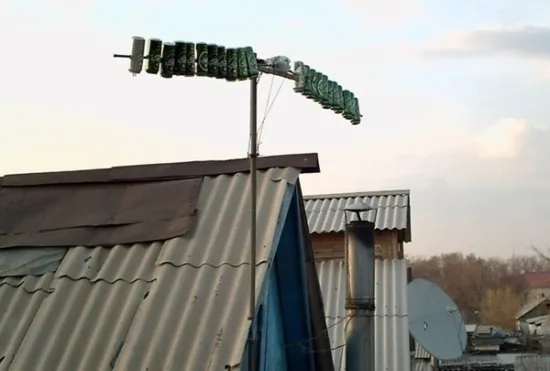

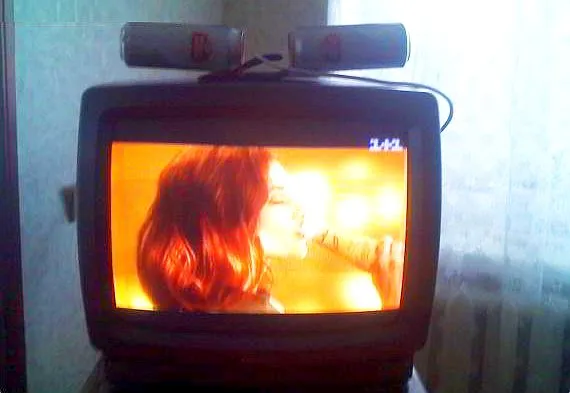

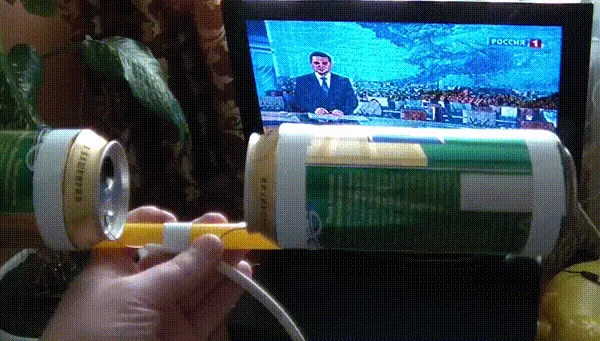

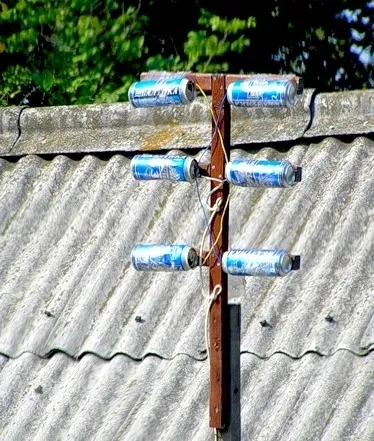

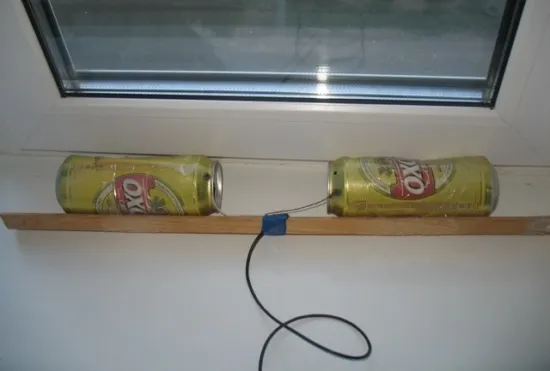

Фантазии людей по поводу построения баночных антенн нет предела и Вы можете посмотреть варианты готовых конструкций подобных ТВ антенн на фотографиях ниже.

Источник

Как сделать антенну из пивных банок?

Для изготовления антенны из пивных банок потребуются следующие материалы и инструменты:

• 2 пивные банки одинакового размера
• Кусок дерева, пластмассовая трубка или металлический профиль длиной около 1 метра
• Кусок медной проволоки длиной около 1 метра
• Два шурупа или гайки
• Отвертка
• Кусачки
• Кусок тонкой проволоки

Шаг 1: Отрежьте верхнюю и нижнюю части банок

С помощью кусачек отрежьте верхние и нижние части банок так, чтобы они были одинакового размера. Оставьте центральную часть каждой банки, это будет являться элементом антенны.

Шаг 2: Подготовьте деревянную палку или металлический профиль

Вставьте медную проволоку в деревянную палку или металлический профиль. Если вы используете палку или профиль из металла, то лучше обмотать его изолентой, чтобы избежать короткого замыкания.

Шаг 3: Присоедините банки к деревянной палке или металлическому профилю

С помощью шурупов или гаек закрепите верхнюю и нижнюю части банок к деревянной палке или металлическому профилю.

Шаг 4: Подготовьте провод для подключения антенны

С помощью отвертки сделайте небольшое отверстие в центральной части нижней банки. Протяните через отверстие кусок тонкой проволоки, сделайте петлю на одном конце провода.

Шаг 5: Подключите антенну к телевизору

Подключите антенну к телевизору, вставив провод в соответствующий разъем.

Готово! Ваша антенна из пивных банок готова к использованию.
