Как создать антенну из пивных банок своими руками для приема цифрового ТВ — руководство по изготовлению эфирного приемника для DVB-T2 каналов

Из множества самодельных антенн для приема цифрового телевидения особенно популярным вариантом является создание антенны из пивных банок. Для ее изготовления достаточно двух банок объемом в поллитра и крепежного элемента.

Оглавление

1. Про антенну
2. Что нужно для работы
3. Инструкция по изготовлению антенны
4. Инструкция по монтажу F-разъема
5. Видео по монтажу антенного штекера
6. Монтаж усилителя
7. Настройка антенны
8. Варианты крепления
9. Технология установки

Про антенну

Устройство способно принимать на себя цифровой сигнал из-за материала банок. Так, если емкости будут металлическими (в нашем случае алюминиевыми), то при поступлении на них сигнала, будет возбуждаться ток. Затем происходит декодирование сигнала через устройство телевизора или цифровой приставки. Так и получается изображения в видео телеканалов на экране телевизора.

Среди основных свойств антенны можно выделить следующие характеристики:

1. Качественно принимать DVB-T2 сигнал антенна сможет только при условии расположения телевизионного ретранслятора на расстоянии 15-20 км. Так как антенна в стандартной конструкции не включает усилитель, то на пути следования сигнала от телевышки не должно быть никаких преград в видео высоких бетонных застроек, гор.
2. Помимо основного сигнала, антенный приемник будет принимать на себя и посторонние шумы. Несмотря на это, помехи не будут влиять на качество изображения на экране. Это связано с тем, что цифровое ТВ либо показывает нормально, либо не показывает совсем. Чего не скажет про аналоговое телевидение.
3. Мощность антенны зависит от количества банок, из которых она сделана. Самый простой вариант – взять две пустых пивных емкости и расположить друг напротив друга в горизонтальной плоскости. Банки повернуты друг к другу верхними частями, где происходит их открытие. Так проще всего сделать, чтобы закрепить кабель к «язычкам» банки. Если нужно увеличить мощность телеантенны, придется в схеме задействовать больше банок. Их количество всегда четное. Самые распространенные варианты – 2, 4 банки, но некоторые мастера делают антенну из 6 и даже 8 баночек. В таком случае нужно задуматься не только о варианте расположения емкостей, но и заниматься расчетами, чтобы элементы располагались на правильном расстоянии. Также схема соединения банок между собой будет отличаться и усложняется.

Ниже рассмотрены схемы, с которыми вы сможете сделать антенну из пивных банок своими руками, имея две емкости.

Для изготовления приемника из четырех банок потребуются расчеты.

Что нужно для работы

• Не менее двух банок из-под пива или любого напитка. Материал банок – обязательно токопроводящий (алюминий).
• Коаксиальный кабель с сопротивлением 75 Ом.
• F-переходник (раъем), который надевается на свободный конец антенного кабеля и вставляется в разъем телевизора.
• Элемент, на который крепятся банки. Самым простым вариантом будет обычная гардеробная вешалка. Так, на нижнюю планку закрепляются баночки. А крюком можно повесить антенну где-то на балконе или оконную раму. Лучше, если вешалка будет изготовлена из дерева или металла. Пластик может изгибаться, вследсвтие чего антенна будет неустойчивой.
• Клейкий материал по типу скотча, изоленты, малярной ленты. Банки придется как-то закрепить на вешалке. Проще всего обмотать их с планкой. Но такой вариант неустойчивый. Если устанавливать антенну на улице, то при не самом сильном ветре положение емкостей может легко и значительно нарушиться. Это приведет к отсутствию сигнала, и как следствие, к потере изображения на телевизоре. Поэтому можно изнутри банки прикрутить ее шурупами.
• Крепежные детали/элементы для соединения кабеля с банками. Можно обойтись без ничего, просто присоединив жилу и экран к «язычкам». Но такое соединение ненадежное, возможно нарушение контакта. Поэтому лучше сделать нормальное крепление через саморезы с шайбами, а еще лучше – пайку. В последнем случае потери сигнала в месте соединения будут минимальны.
• Инструменты для работы – отвертка, линейка, плоскогубцы. Если крепить будете с помощью припоя, тогда нужен еще и паяльник с соответствующими к нему расходными материалами.
• Часто банки покрыты сверху различными материалами, например, эмалью, краской или лаком. Перед креплением кабеля необходимые обязательно нужно зачистить, чтобы был контактов с металлической частью банки. Это же касается и «язычков», если они покрыты чем-нибудь.

Инструкция по изготовлению антенны

Простая реализация пивного цифрового приемника показа на схеме ниже. Ориентируясь на чертеж, вы уже можете соорудить антенну.

Но рекомендуем ознакомиться с пошаговым алгоритмом ниже, чтобы не упустить важные нюансы.

1. Приготовьте планку, на которую «насадятся» банки. Если ничего дома нет, тогда возьмите обычную вешалку.
2. К одному из краев нижней части вешалки прикрепите первую емкость. Можете крепить как намертво с помощью шурупов, так и на скотч, так как первую банку необязательно двигать в будущем при подстройке. Можно корректировать положение только второго вибратора (банки).
3. Проделайте отверстие в дне первой банки, чтобы протянуть через него кабель в питьевое отверстие. Воспользуйтесь обычными или канцелярским ножом. Как один из вариантов создания отверстия – сделайте крестообразный надрез ножом, а затем выгните лепестки внутрь с помощью толстой отвертки.
4. Приготовьте один или два шурупа. Все зависит от того, сколько крепежей экранирующего слоя будете делать. Разберем на примере чертежа выше, где реализовано крепление на двух саморезах. Значит, необходимо зачистить два небольших участка на банке. Можно сделать зачистку ножиком или наждачной бумагой. Разницы нет, главное, чтобы был виден хороший контакт с металлом. Чем больше площадь зачистки, тем больше вероятность, что контакт будет стабильный и надежный. Участки крепления могут располагаться на разных сторонах главного отверстия для питья. Но большой роли это не играет.
5. Слегка вкрутите саморезы достаточной длины в зачищенные места. Не забудьте предварительно на саморезы надеть шайбы, чтобы не возникло трудностей при конечном закручивании.
6. Кабель пока не присоединяем.
7. Сделайте так же зачистку одного участка на другой банке, чтобы прикрепить к ней потом внутренний сердечник кабеля. Также слегка вкрутите еще один саморез с шайбой.
8. На расстоянии примерно 75 мм от первого вибратора разместите вторую баночку.


   Ее лучше примотать к вешалке скотчем. Намертво сразу не цепляйте, так как часто требуется изменять положения вибраторов для приема наилучшего Т2-сигнала.

9. Конец коаксиального фидера, который присоединяете к антенне, зачистите от внешнего слоя изоляции на 8,5-9 см минимум. Как видите, величина зачистки больше, чем расстояние между банками. Некоторая длина жилы уйдет при накручивании ее на саморез. А внутренний слой, покрывающий жилу, можете очистить не полностью, а, например, всего на 2-3 см. Это делается с целью, чтобы случайно не замкнуть жилу с оплеткой. При зачистке вы сами можете определить нужные размеры для оголения кабеля экспериментальным путем. Просто проденьте кабель через дно первого элемента. Затем измерьте длину свободной области, прибавьте запас в несколько сантиметров, чтобы накрутить сердечник на саморез.
10. На уже просунутом кабеле разделите оплетку на две части. Плотно накрутите оба конца оплетки под шайбы. Отверткой сделайте окончательное вкручивание.
11. Аналогичным способом соединяется кабельная жила со вторым саморезом (под шайбу), и делается вкручивание.

Если вы не уверены, сработает ли антенна вообще, то сначала не стоит сразу так заморачиваться с качеством исполнения. Можно просто зафиксировать обе банки на вешалке. А кабель прикрутить к «язычкам» без проделывания каки-либо отверствий в емокстях.

При прикручивании не забудьте зачистить язычки. Также лучше в конце хорошо докрутить сердечник из меди и жилу плоскогубцами, чтобы обеспечить более сильный контакт.

Потом проверяете работоспособность антенны из алюминиевых банок.

Если телевизор ловит хотя бы часть цифровых каналов при настройке телевизора, то уже можно придерживаться более строгого алгоритма в процессе изготовления.

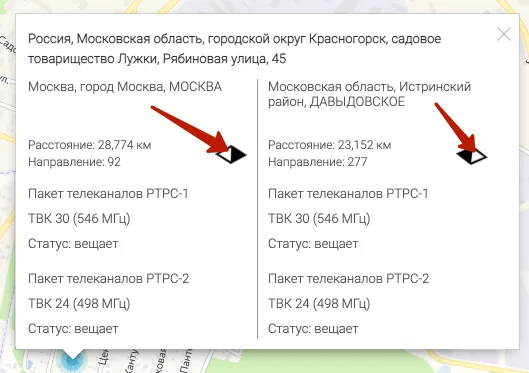

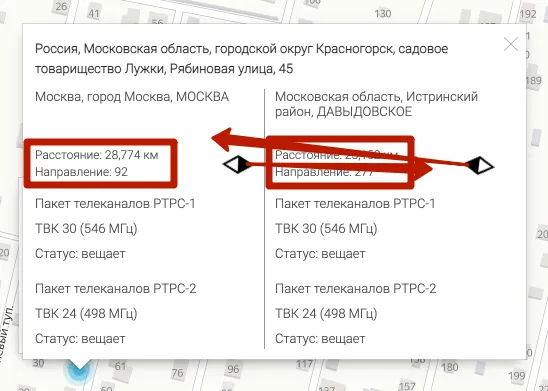

А вообще, вначале лучше посмотреть местонахождение ретранслятора в отношении вашего места проживания. Для этого есть карта цифрового эфирного телевидения. Введите на карте адрес своего дома и нажмите на него, когда сервис покажет стрелкой. Появится таблица, где будет информация о двух ближайших вышках. Вас должны интересовать следующие данные – направление вышек и их отдаленность от вас.

При проверке антенны или окончательной установке выбирайте ближайшую телевышку и направляйте антенну строго в соответствии с тем пеленгом, который указан в таблице ретрансляторов. При ориентировании воспользуйтесь компасом.

Антенна сделана, осталось только смонтировать штекер на кабель, чтобы подключиться к телевизору или разъему цифрового ресивера.

Инструкция по монтажу F-разъема

1. Сделайте аккуратный надрез изоляции вокруг кабеля, чтобы не повредить оплетку.
2. Снимите верхний слой.
3. Загните экран (вместе с фольгированным слоем, если есть) назад так, чтобы он находился поверх изоляции. По возможности прижмите к изоляции и разравняйте.
4. Удалите внутреннюю толстую изоляцию, оставив 2-3 мм материала с внутреннего края оболочки. Хоть жила и прочная, все же есть риск ее надрезать. Поэтому сильно надавливать не нужно при разрезании.
5. Начните накручивать разъем на кабель до тех пор, пока медная жила не выступит примерно на 2-3 мм.
6. Последним шагом вкрутите F-переходник (типа «папа»), который необходимо подключать к телеприемнику или приставке.

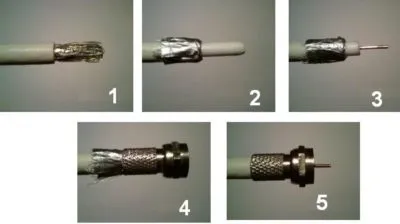

Обща схема зачистки антенного кабеля для монтажа разъема выглядит следующим образом.

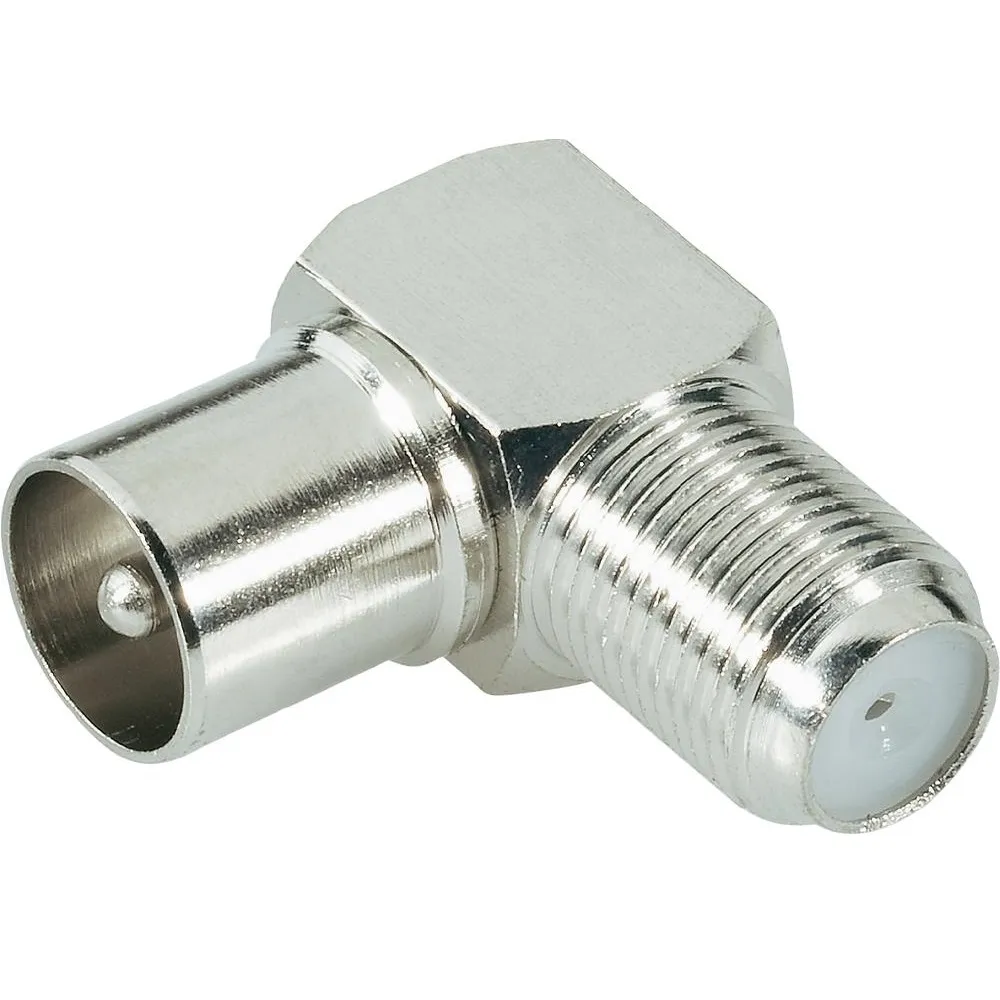

Если у вас телевизор висит на стене и расположен к ней сильно близко, то с обычным прямым переходником возникнут проблем. Вы не сможете нормально его вставить, не сделав сильного загибв. Поэтому лучше выбирайте угловой переходник, как на изображении ниже.

Видео по монтажу антенного штекера

Монтаж усилителя

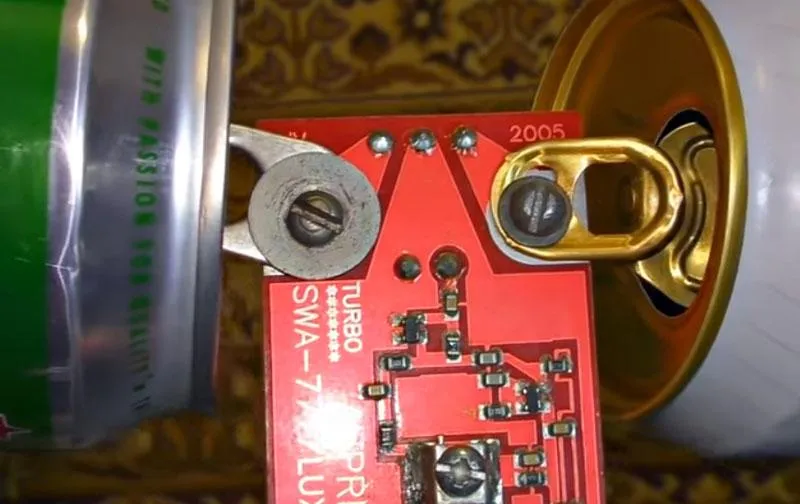

Разберем на примере монтажа широкополосного антенного усилителя SWA. Устройство позволяет повысить уровень эфирного сигнала и компенсировать потери в линиях передач.

Кроме самой платы, потребуется блок питания, так как усилитель работает только, если на него подать напряжение. Если антенна подключается напрямую к телевизору, то блок питания обязателен. Телевизор не может сам пустить питание по кабелю. А вот когда цифровой телесигнал декодирует внешняя приставка, подать питание можно через ее настройки. Тогда можно обойтись без внешнего питающего блока.

На плате есть 4 главных контакта. Первые 2 служат для соединения с экраном и сердечником кабеля. Вторые 2 находятся по противоположным краям платы усилителя и предназначены для соединения с антенной.

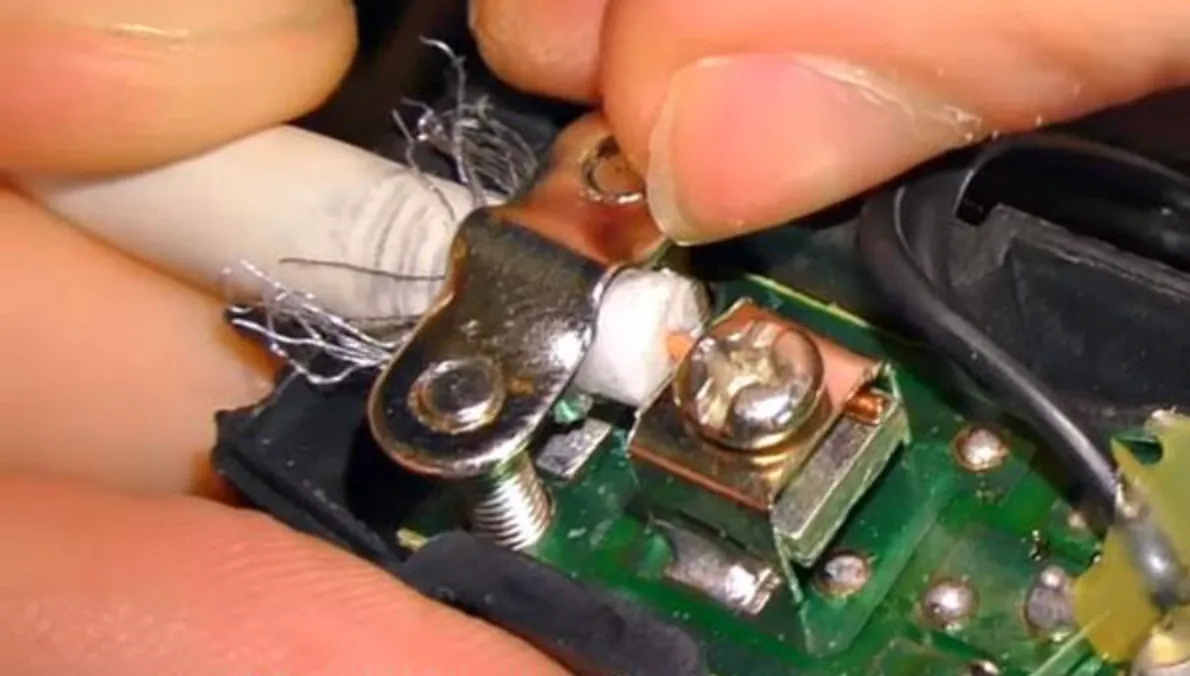

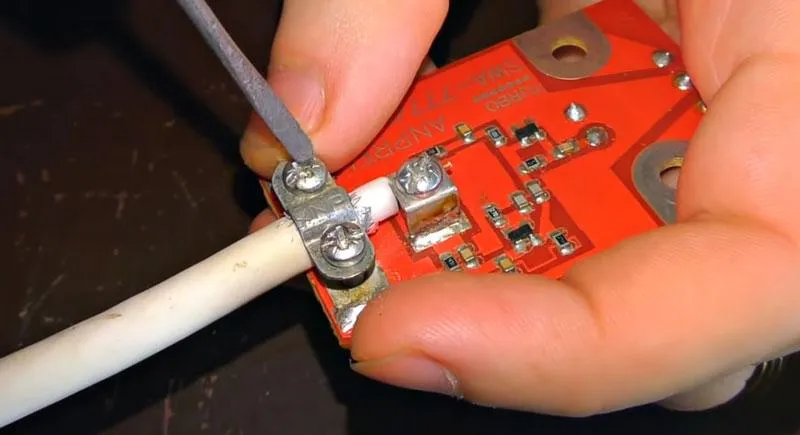

1. Сначала зачистите кабельный конец так, чтобы вставить его в крепежные элементы, находящиеся на плате. Технология зачистки похожа на описанный выше процесс монтажа F-разъема. Главное, чтобы не было замыкания между экранировкой и жилой. Если жила будет сильно выступать из крепления, то загните ее назад и прижмите.
2. Зачистите «язычки» и двумя болтами с гайками прикрутите их к антенным контактам усилителя.

Далее процесс зависит от техники, к которой будет выполняться подключение.

1. Если это приставка цифрового телевидения, тогда нужно надеть F-разъем на второй конец фидера. Выше уже говорили, что блок питания в этом случае не нужен. Просто подключаемся к приставке и в настройках устройства ищем функцию, которая включает питание. Она так и называется. Как правило, находится в меню приставки под названием «Поиск» или «Установка». Название пунктов меню и расположение функций зависит от фирмы производителя и модели тюнера.
2. Если приставки в системе телепросмотра нет, телевизор имеет встроенный внутри цифровой тюнер, тогда потребуется внешний блок, питающий усилитель. Он приобретается отдельно либо вместе с усилителем. Внешне это обычный блок, как и для любой техники, только на конце есть разделитель (сепаратор). Внутри находится такой же крепежный элемент, как и на плате. Закрепите в нем кабель. Далее эта «штекерная коробочка» вставляется в антенный «RF IN» разъем телевизионной техники.


   Кстати, этот вариант можно использовать и с приставкой, просто функцию питания включать не нужно в настройках ресивера. Питать плату будет выносной блок. Но в этом нет нужды.

   После полной сборки конструкции делаете подключение и вставляете блок в розетку. При настройке каналов на телевизоре в меню ручного поиска должна быть шкала сигнала, которая показывает уровень приема и качество.При этом, чтобы шкала работала, нужно выбрать правильный номер телевизионного канала, который берется с карты покрытия для вашего региона. Если на блоке питания есть регулятор, то покрутите его, чтобы добиться максимально уровня телесигнала.

Настройка антенны

Смастерить антенну из банок несложно, но, несмотря на это, с ней могут быть проблемы.

• Если надежно не зафиксировать банки, то сильный ветер может нарушить конструкцию, изменить положение вибраторов относительно друг друга. Это приведет к перебоям или полному исчезновению сигнала. Свидетельством тому станет надпись на экране телеприемника «Нет сигнала», «Сигнал отсутствует» или «Слабый сигнал». Поэтому рекомендуется делать крепление кабеля к пивным банкам не через «язычки», а с помощью болтов. В идеале использовать пайку, чтобы свести потери к минимальному значению. А сами банки лучше фиксировать на шурупы. Простое крепление скотчем не даст гарантии, что банки не изменят своего первоначально положения.
• Места соединений желательно сильно закрепить и защитить от влаги. Можно воспользоваться эпоксидной смолой или любым прозрачным лаком, устойчивым к влаге. Кабель также нужно прочно закрепить, он нигде не должен болтаться. Сильные потоки ветра усилят колебания кабеля, и конструкция исказится.
• Посмотрите на карте ЦЭТВ направление ближайшей вышки вещания эфирного телевидения. Когда будете размещать антенну, ориентируйтесь на показание направления, которое указывается в характеристиках трансляторов.
• Антенну ставьте как можно выше. Желательно, если установка будет делаться снаружи здания. Внутри помещения получится словить сигнал только в случае, когда установка будет делаться прямо на окне или балконе. Но тогда важно, чтобы сигнал поступал к антенне.
• Можете регулировать расстояние от банки до банки. Значения в 7,5 см вполне достаточно, чтобы антенна была эффективной. Но иногда требуется подстройка, чтобы улучшить действие приемника.

Варианты крепления

В зависимости от места проживания и возможностей установки конструкции есть разные варианты закрепления антенны.

Кроме вешалок можно использовать другие предметы. Например, можно соорудить каркас из деревянных брусков, досок. Многие делают мачту из пластиковых труб.

Если каркас выполняется из металла, тогда нужно проследить, чтобы между элементами антенны и местами соединений не было замыкания. Поэтому лучше изготавливать каркас из диэлектрических материалов – дерева, стекла, пластика.

Если предполагается установка на улице, тогда дерево желательно защитить от влаги. Требуется покрытие влагозащитным материалом. Проще всего обработать дерево лаком, покрыть влагостойкой краской.

При установке на крыше дома желательно сделать молниеотвод.

Примеры разных вариантов сооружений, изготовленным своими руками другими людьми, смотрите в галерее ниже. Все изображения увеличиваются при нажатии.

Технология установки

Разберем процесс установки на примере уличной антенны с каркасом, прикрепленном к высокой мачте.

Отметим, что часть каркаса с антенной должна вращаться по оси, чтобы «играться» и направиться на самый сильный сигнал.

Поэтому изначально необходимо продумать крепление самой антенны к мачте так, чтобы ее можно было вращать.

Или хотя бы немного изменять положение вокруг оси X. В ином случае жесткое крепление грозит тем, что вы сможете выполнить установку только в одном направлении. А это риск, что качество приема не будет максимальным.

1. Найдите место, на которое будете производить установку. Это может быть стена дома, оконная рама, балкон, или крыша (как общедомовая, так и частного жилища).
2. Закрепите мачту к надежной поверхности так прочно, чтобы даже руками трудно было исказить ее положение.

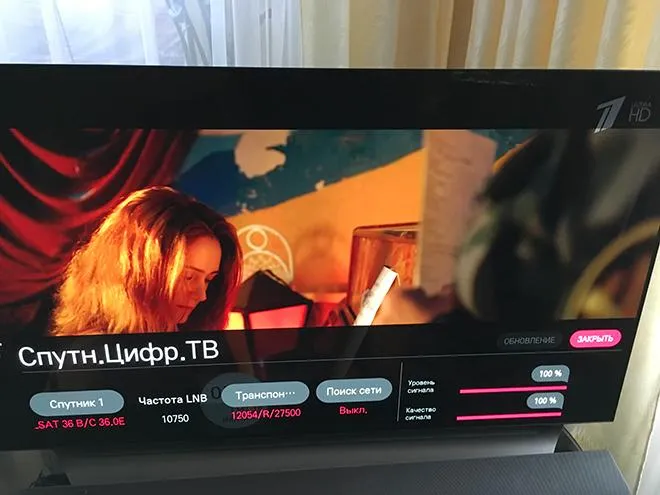

3. Затем перейдите в меню ручной настройки телеканалов на телевизоре. Обязательно должна быть шкала уровня поступаемого сигнала. Чем выше уровень, тем стабильнее и качественнее прием.
4. Начните крутить антенну по оси очень медленно, пока сигнал на шкале не станет наивысшим. Показатель меняется в реальном времени при регулировании антенны, поэтому лучше, если говорить значение будет другой человек. Особенно удобен помощник, когда телевизор сильно отдален от выбранного места установки.
5. Когда экспериментально выбрано лучшее направление конструкции, требуется сразу надежно сделать фиксацию эфирного приемника.

Если нет четкой конструкции с мачтой и возможностью вращения, то придется вашу антенну ставить «как получится». Используйте при этом любые детали, предметы, которые помогут зафиксировать антенну в одном выбранном расположении и месте.

Как сделать антенну из пивных банок?

Для изготовления антенны из пивных банок потребуются следующие материалы и инструменты:

• 2 пивные банки одинакового размера
• Кусок дерева, пластмассовая трубка или металлический профиль длиной около 1 метра
• Кусок медной проволоки длиной около 1 метра
• Два шурупа или гайки
• Отвертка
• Кусачки
• Кусок тонкой проволоки

Шаг 1: Отрежьте верхнюю и нижнюю части банок

С помощью кусачек отрежьте верхние и нижние части банок так, чтобы они были одинакового размера. Оставьте центральную часть каждой банки, это будет являться элементом антенны.

Шаг 2: Подготовьте деревянную палку или металлический профиль

Вставьте медную проволоку в деревянную палку или металлический профиль. Если вы используете палку или профиль из металла, то лучше обмотать его изолентой, чтобы избежать короткого замыкания.

Шаг 3: Присоедините банки к деревянной палке или металлическому профилю

С помощью шурупов или гаек закрепите верхнюю и нижнюю части банок к деревянной палке или металлическому профилю.

Шаг 4: Подготовьте провод для подключения антенны

С помощью отвертки сделайте небольшое отверстие в центральной части нижней банки. Протяните через отверстие кусок тонкой проволоки, сделайте петлю на одном конце провода.

Шаг 5: Подключите антенну к телевизору

Подключите антенну к телевизору, вставив провод в соответствующий разъем.

Готово! Ваша антенна из пивных банок готова к использованию.
