Заклепочник для сборки каркаса под ГКЛ из металлического профиля

Гипсокартон становится незаменимым материалом при проведении перепланировки и изменении дизайна помещений. Для более удобной сборки полотен полезным оказывается использование просекателя для металлического профиля при работе с гипсокартоном. Если вы хотите сэкономить, можно рассмотреть возможность создания просекателя для профиля своими руками.

Особенности и принцип действия инструмента

По внешнему виду просекатель — это клещи или трубчатый рычажный ключ, которые используются при сборке оборудования. Две своеобразные губы составляют рабочие поверхности инструмента. На одной крепится пробойник, другая имеет углубление диаметром, соответствующим размеру режущего элемента и выполняет роль упора.

Принцип действия механизма состоит в следующем:

• Совмещаются соединяемые детали наложением одной на другую;
• Место соединения заводится между губками клещей;
• С усилием, резко ручки инструмента сводятся вместе.

Толщина соединяемых элементов варьироваться в пределах 0,55 – 1,5 мм, диаметр пробиваемого отверстия может колебаться от 2 до 5 мм, что зависит от комплектации инструмента пробойниками разных размеров. Приспособление служит для многоразового использования, при жестком креплении металлического профиля различной толщины.

Монтаж каркаса для ГКЛ применяется при:

• Строительстве новых перегородок в помещении;
• Обшивке гипсокартоном стен и потолка;
• Устройстве потолков из нескольких уровней;
• Создании декоративных ниш в помещении.

Соединение профилей ручным прошивочником

Совет: Для экономии средств и сил, приобретая просекатель для соединения профилей своими руками, необходимо ориентироваться на толщину пробиваемого металла и объем предстоящих работ.

Устройство и виды приспособления

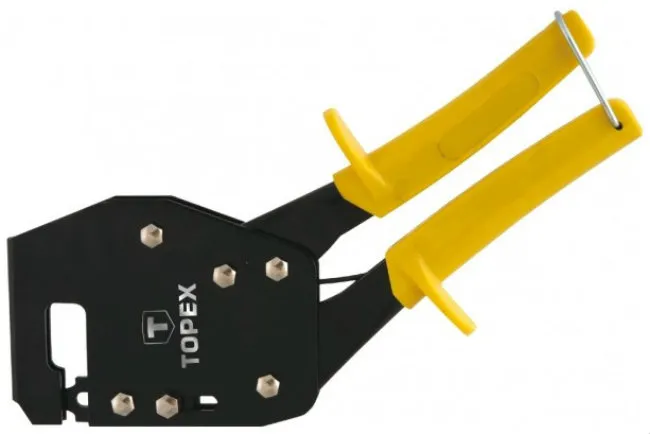

Элементы конструкции заклепочника

Прошивочник для создания каркаса под гипсокартон – это достаточно простое устройство, работающее без приложения большой физической силы. Из-за небольших размеров его относят к ручному виду инструмента.

Основные узлы конструкции:

• Скоба, состоящая из двух ножек с углублением;
• Подвижная ручка, связанная механически с пробойником и рычагом;
• Неподвижная ручка, прочно прикрепленная к скобе.

Прошивочник для металлических каркасов изготавливается трех опорных модификаций, представленных в таблице:

Тип инструмента	Особенности

Удобные рукоятки позволяют удерживать во время работы инструмент в одной руке. К тому же, цена приспособления ниже, чем других его видов. Используется такой тип чаще всего мастерами, выполняющими самостоятельный ремонт в доме.

Это профессиональный рассекатель, у которого съемные рабочие элементы. Для изготовления инструмента обычно используются легкие и прочные сплавы. Применяется инструмент для монтажа сложного профиля, продолжительное время, в условиях периодических нагрузок. Прибор чаще всего применяют мастера-строители.

Конструкция включает многоступенчатость рычагов, которые передают механическое усиление рабочему элементу или пробойнику. Прибор отличается большими размерами и стоимостью, и используется на масштабных строительных площадках. Приобретать такой сложный инвентарь для себя не имеет смысла.

Какой конкретно тип конструкции выбрать, завит от желания человека и толщины пробиваемого профиля, указанной на рукоятке, допустимой для этого устройства.

Совет: В домашних условиях стоит приобретать усиленный просекатель. Более мощные ручки и оси большей ширины, делают устройство надежнее, функциональнее и долговечнее при эксплуатации.

Популярные модели

Строительные магазины представляют широкий ассортимент заклепочников, которые отличаются по внешнему виду, толщине пробиваемого материала и диаметра отверстий. При этом процесс монтажа металлического каркаса может быть быстрее или медленнее.

Наиболее популярные марки инструментов представлены в таблице:

Марка оборудования	Особенности

Просекатель sparta для металлического профиля под гипсокартон

Аппарат китайского производства предназначен для быстрого и легкого крепления элементов металлического каркаса. Рабочие элементы изготавливаются из прочной стали. Рукоятка отделывается резиной, что предохраняет руку от соскальзывания при работе.

15003 просекатель для гипсокартона fit

Для изготовления инструмента используется высокопрочная и износостойкая инструментальная сталь. Прорезиненные рукоятки обеспечивают комфорт при выполнении монтажных работ, предохраняет выскальзывание инструмента из рук.

Просекатель по гипсокартону зубр 3132

Заклепочник российского производителя обеспечивает быстрое соединение тонкостенных материалов толщиной до 1 мм. При этом диаметр отверстий выполняется до 1,5 мм с одновременным загибом лепестков на внутренней стороне каркаса.

В комплект инструмента входят сменные пуансоны, изготовленные из стали высокой прочности, имеют разные диаметры. Рукоятки прорезиненные, предотвращают, во время выполнения работы, выпадение аппарата из рук. Все детали имеют цинковое покрытие, защищающее их от коррозии, что позволяет использовать оборудование в сырых помещениях, где высокая влажность.

Скоба, выполненная специальной формы, допускает производить монтаж профилей в труднодоступных местах на потолке.

Просекатель matrix под гипсокартон для металлического профиля

Данное приспособление китайского производства облегчает работу новичку или профессионалу при креплении направляющих стоек или профилей на потолке при сборке каркаса.

Конструкция дополнительно может подрезать, изгибать материал и формовать углы профилей. Бренд отличается простотой использования, эффективностью, стойкостью к воздействию кислот, длительным сроком службы. Толщина соединения деталей составляет 0,6 мм.

Прибор немецких производителей, положительно зарекомендовавших себя на рынке инструментов. Клещи фиксируют направляющие прорезкой с отгибом лепестков оцинкованного профиля.

Общая толщина соединяемых деталей составляет 1,2 мм. Специальная конструкция рычажного механизма уменьшает усилие при пробивке отверстий в материалах, облегчая монтаж деталей. Покрытие ручек многокомпонентным пластиком позволяет легко удерживать рассекатель в руках. Для надежного хранения инструмента в закрытом положении, в комплект входит металлическая петля, предотвращающая самопроизвольное раскрытие аппарата.

Усиленная модель пробойника американской фирмы служит для соединения U-образных направляющих или стоек для каркасов под ГКЛ.

В конструкцию входит передаточный механизм большой мощности. Подвижные прорезиненные ручки облегчают удерживание инструмента одной рукой. Наличие в комплекте фиксирующей скобы увеличивает надежность хранения прибора в нерабочем положении.

Толщина соединяемых деталей — до 1,2 мм.

Совет: Следует иметь ввиду, что иногда дешевые модели не будут уступать более дорогим экземплярам. Поэтому, выбирая изделие, стоит оценивать свои финансовые возможности и личные предпочтения.

Преимущества использования

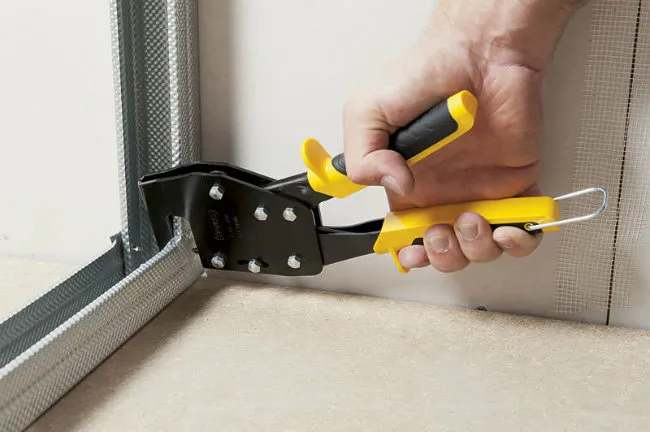

Сборка металлического каркаса с помощью просекателя

Прежде, чем решить вопрос о приобретении инструмента, стоит познакомиться с его особенностями. Приспособление имеет большое количество положительных качеств, благодаря своей конструкции.

К ним относятся:

• Нет необходимости использовать электричество, особенно это важно при его отсутствии;
• На металлических деталях нет деформаций;
• Отсутствуют заусенцы на наружной поверхности профиля, что исключает зачистку конструкции после сборки;
• Не требуется использование крепежных элементов;
• Создается прочное и надежное соединение всех деталей;
• Простота при эксплуатации;
• Не нужна предварительная разметка элементов;
• Экономия трудозатрат.

Такие качества заклепочника для сборки каркаса из металлического профиля, делают устройство незаменимым для облегчения проведения монтажных работ, сокращая их продолжительность. При этом соединения не уступают по качеству крепежу саморезами, а иногда превосходят его.

На лицевой стороне каркаса отсутствуют шляпки от саморезов, что позволяет облицовочному материалу плотно прилегать к профилю.

Важно! Отличительная черта применения приспособления — отсутствие любых неровностей на наружной поверхности профиля. Зазубрины идут внутрь и не мешают монтажу полотен гипсокартона, как саморезы.

Но сфера использования инструмента ограничивается только сборкой элементов из металлопрофиля между собой. Нельзя с его помощью выполнить фиксацию деревянного каркаса или закрепить ребра жесткости на стену.

Самостоятельное изготовление инструмента

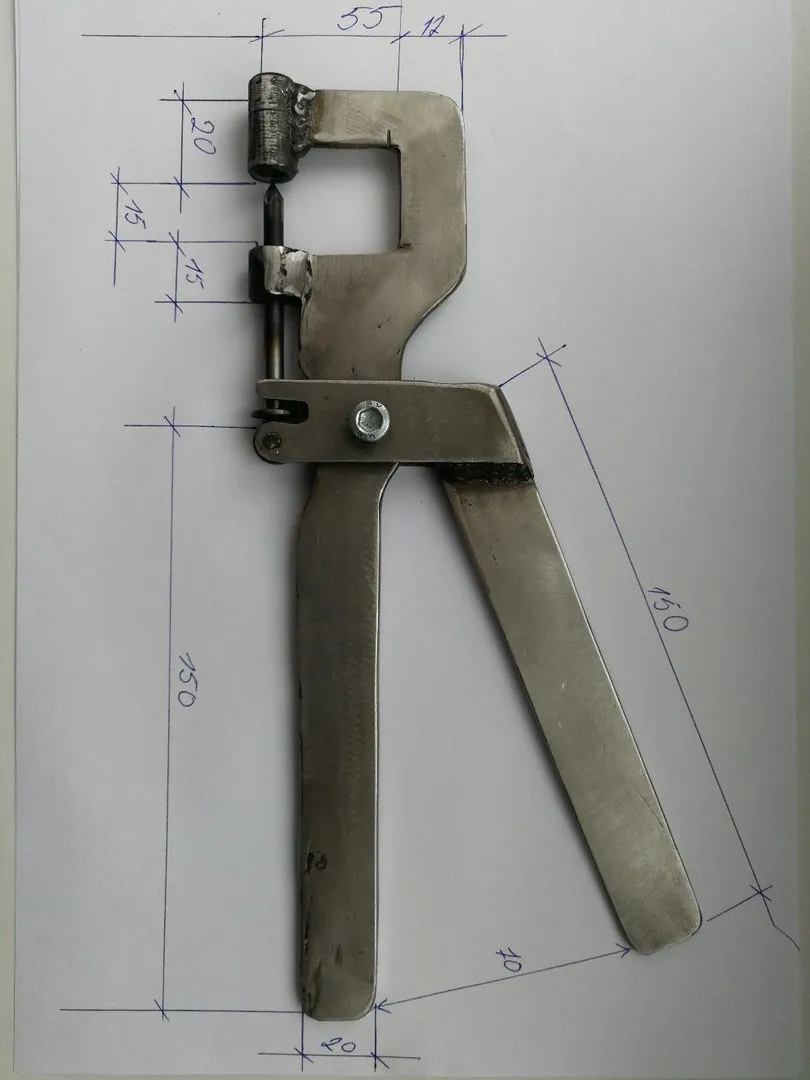

Для тех, кто уверен, что такой инструмент целесообразнее соорудить самостоятельно, можно попробовать его изготовить. Как сделать просекатель для профиля своими руками?

Приспособление напоминает гаечный ключ, которые используют слесари. Главными составляющими для него служат режущие элементы и пружины. Для удобства работы, приспособление имеет ручку и поворотный механизм.

Любой человек, обладающий опытом сборки простых приборов, может изготовить своими руками подобный полезный инструмент. Но, при этом стоит соблюдать правила безопасности.

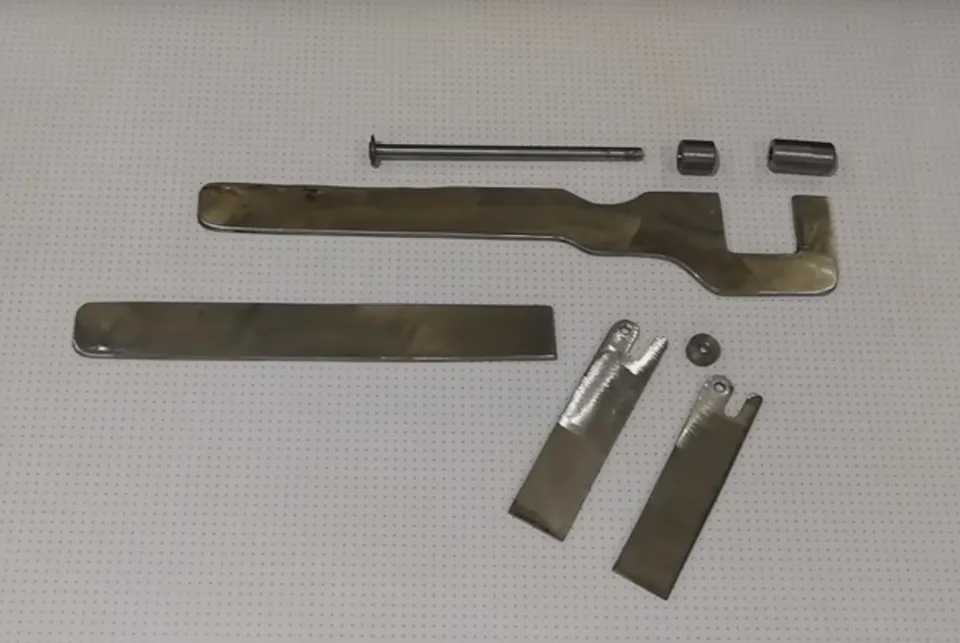

Заготовки для сборки конструкции

Для заготовок, представленных на фото, можно использовать металлический лист толщиной 3 мм. Ручку лучше сделать деревянную, но, с идеально гладкой поверхностью, чтобы при работе не оставлять заноз.

Инструкция изготовления приспособления:

• Из картона вырезаются шаблоны будущего изделия;
• Контуры деталей переносятся на металлический лист;
• С помощью болгарки вырезаются все заготовки;
• Зачищаются тщательно заусенцы;
• Втулки вытачиваются на токарном станке или можно использовать обычные гайки М6 или М8;
• Собирается подвижный механизм.

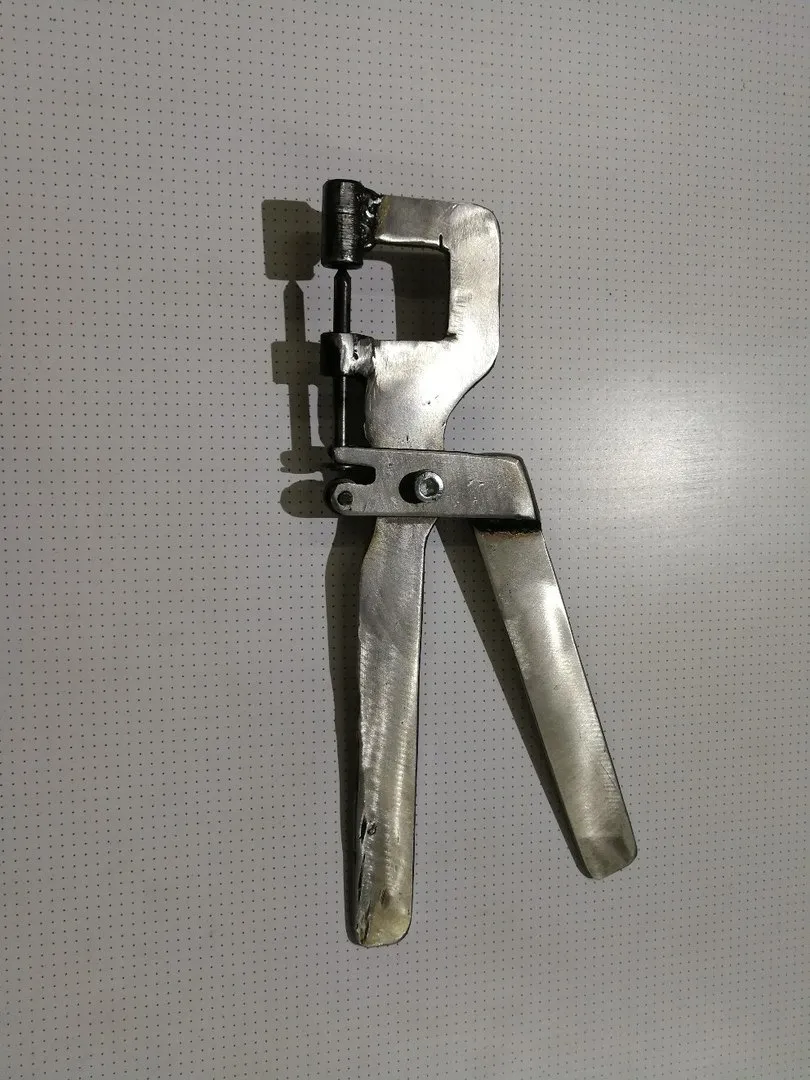

Самодельный заклепочник в сборе

Чтобы лучше представить процесс изготовления инструмента, стоит познакомиться с видео в этой статье.

Порядок работы

Принцип действия всех таких приспособлений всегда аналогичный — действие физической силы, передающей посредством рычага механический момент. Нажатием на подвижный рычаг, пробойник подается в ушко и фиксируется роликом.

В зависимости от силы приложения, меняется и механическая составляющая, которая передается на металл.

Пример правильного применения инструмента

Пробойник пробивает в металлическом основании отверстие, выбранного диаметра. При этом края двух соединяемых профилей загибаются наружу, и прочно сцепляются между собой.

Совет: Для улучшения фиксации следует сделать несколько проколов.

Используя для гипсокартона просекатель, можно значительно упростить процесс монтажа.

Для получения надежного и качественного соединения следует придерживаться таких правил и соблюдать последовательность работ:

• Металлические профили необходимо располагать под прямым углом;
• Основания профилей должны прилегать максимально плотно;
• Ручки приспособления разводятся аккуратно в разные стороны, при этом освобождается вход в скобу;
• Разъемом клещи надеваются на металлопрофиль в требуемом месте крепления;
• К профилю плотно прижимается под углом 90° пробойный механизм;
• Резким движением ручки сводятся друг к другу;
• Своеобразный щелчок подтверждает прохождение пробойника через основание профиля;
• Ручки снова разводятся в разные стороны, устройство снимается.

В результате вышеперечисленных действий, в профиле образуется небольшое сквозное отверстие, с зазубренными внутри краями.

Совет: Для повышения прочности конструкции, каждый стык следует просечь не менее двух раз.

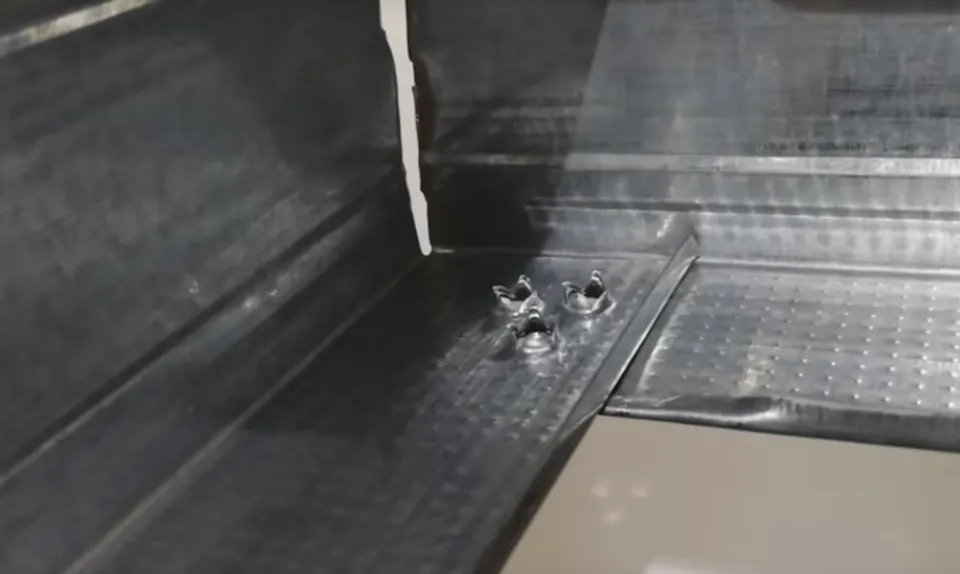

Отверстия, пробиваемые прошивочником

Как пользоваться просекателем для гипсокартона, видео показывает во всех подробностях.

Правила эксплуатации

Просечка потолочного профиля

Несмотря на простоту использования рассекателя, при работе с ним стоит соблюдать несколько правил эксплуатации.

К ним относятся:

• Чтобы получить правильное отверстие для качественного крепления, нужно использовать приспособление для конкретной толщины металла;
• В процессе сооружения гипсокартонной перегородки не стоит совершать резких движений при пробивке отверстий, что может привести к низкому качеству прореза рейки;
• Запрещается ударять молотком по губкам прибора, чтобы увеличить силу пробоя;
• Устанавливать прошивочник следует строго перпендикулярно к прорезаемым плоскостям реек;
• Нельзя пробивать бороздки в местах стыков или утолщении материала;
• При работе необходимо выполнять периодическую смазку ролика и оси подвижной ручки. Для этого выбирается подходящее масло или другая пластичная масса.

Метки: просекатель для профиля гипсокартона

Комментарии 47

Хороший инструмент. Скорость работы повышает.

Совет!-штырь надо заточить не как гвоздь, а как зубило. тогда просекает перевернутый конус, и не дает разъединить профиля.
А так класс!Во!

У меня такой заводской, уже лет шесть пользуюсь, шикарная вещь, только вот иногда не подлезть куда надо, ухо бы побольше,

размер 55 надо увеличить

круто
вопрос — почему такая кинематика ?
почему не на манер пассатижей ?
простой Х ?

У пассатиж нет такого рычага. Рука отвалится, если много проколов сделать. П.С. Я один саморезами профиль скрепляю? 0.0

присмотритесь к конструкции
у пассатиж с ручками такой же длинны
будет такая же эффективность
дополнительного усиления не происходит

У пассатиж нет такого рычага. Рука отвалится, если много проколов сделать. П.С. Я один саморезами профиль скрепляю? 0.0

Я сначала скреплял, потом увидел такую штуку и купил — намного лучше, чем саморезы.

У пассатиж нет такого рычага. Рука отвалится, если много проколов сделать. П.С. Я один саморезами профиль скрепляю? 0.0

нас мало, но мы в тельняшках ��

Форма С-части не самая оптимальная. Для простых соединений пойдет, а вот куда сложно подлезть — уже нет.

Дружище, все классно, видел твой канал и подписался. А что за «Вжик» в тюбике на видео?

ВЖИК смазочно-охлаждающий гель для металлообработки

ОК, спасибо, нужно приобрести в хозяйство, надеюсь цена на него не баснословная.

удобная тема! сам ремонт делал в квартире сына! недорого брал 300-400 рублей в инет магазине!

ОК, спасибо, нужно приобрести в хозяйство, надеюсь цена на него не баснословная.

Старики салом сверла протирали раньше перед работой;)

Немогу понять, зачем он нужен…чтоб профиль на заклепки садить?))) Так саморезами быстрее))) или я чет не догоняю.

Пробиваешь им два соединенных профиля и никакой другой крепеж не нужен, такой инструмент продают в магазинах, вбей в гугле, очень ускоряет работу эту штучка.

А…посмотрел ролик…тепЕрь буду знать! Но для домашних нужд хватает и шурика…

Да, верно, это инструмент для профи, кто постоянно занимается профилями, обычному обывателю хватит шурика.

посмотрите не брезгайте, показан основной недостаток простых просекателей

Всё хорошо.Но ты вот что поясни, мил человек:что это за вжик такой?Я недавно кронштейн под антенну делал из троечки нержавки, так я упарился сверлить её.Благо станочек заточной для свёрл пришёл с кетайщены, поправишь свёрлышко, и айда на малых оборотах грызть дальше…

ВЖИК смазочно-охлаждающий гель для металлообработки

И что, реально легче сверлить нержавку?

Всё хорошо.Но ты вот что поясни, мил человек:что это за вжик такой?Я недавно кронштейн под антенну делал из троечки нержавки, так я упарился сверлить её.Благо станочек заточной для свёрл пришёл с кетайщены, поправишь свёрлышко, и айда на малых оборотах грызть дальше…

А вы её (нержавейку) йодом «лечить» не пробовали? Сверлу это вряд-ли понравится (если не вымыть хорошо от йода — окислится в хлам), но нерж подаётся заметно легче.

первый раз слышу об этом!

За труды — пять! Но на рынке он стоит ведь копейки… стоит ли овчинка выделки?)

Из чертежа нихера не понятно, сразу видно — далеко не инженер. Просто не указаны важные размеры. (например диаметры отверстия пробойного механизма и «гвоздя»)

а они не к чему, какой хотите такой и делайте.
В ролике же указаны: «нижние втулку можно сделать из гаек М6, а верхнюю из гаек М8». Параметры отверстий указанных гаек узнаются элементарно, а вот про шток сказано «обрезок болта». Вангую что М4 =)

Для больших объемов наверное здорово, я себе обрешётку на заклёпки собирал.На клопы и саморезы пробовал не понравилось, видимо руки не из плеч растут.

Саморезы кажутся надёжнее.

и не только кажется, а так и есть:))))
Если не большие веса, то и этот друшлак годится, а если надо чтоб надежно, то саморезами самое то

Не факт.
Если на это дело пришлёпнуть лист фанеры или гипсокартона (по периметру саморезами), то в конечном итоге даже этого соединения там уже будет не надо — оно нужно, чтоб конструкция не распозлась, пока привинчивается облицовка.

и не только кажется, а так и есть:))))
Если не большие веса, то и этот друшлак годится, а если надо чтоб надежно, то саморезами самое то

так саморезы там итак же будут. Гипсокартон когда будешь прикручивать, то в тебе места соединений и закрутятся, зато шляпок никаких не будет и топорщиться гипсуха не будет

Саморезы кажутся надёжнее.

Суть данной поделки — положить гипсокартон на голый профиль, а не на головки «блох», которые его (гипсокартон) оттопырят. Тоесть соединили данным способом, дабы конструкция не развалилась во врема монтажа листа гипсокартона, а потом никто не запрещает прохренячить это место ещё и саморезом — сквозь гипсокартон — «контрольный в голову» как говорят… Но это если очень нужен там саморез, в чём я сомневаюсь.

Существует два метода крепления каркаса под гипсокартон: на саморезы и с помощью просекателя. Соединение деталей первым способом более привычно, но если применяется просекатель для металлического профиля под гипсокартон, монтаж обрешетки производится быстрее и не нужно тратиться на покупку расходного материала. Особенно удобно использовать инструмент на объектах, где еще не подведено электричество, необходимое для работы с шуруповертом.

Где используется

Внешне просекатель по гипсокартону напоминает клещи: две длинные ручки и рабочая головка, состоящая из двух подвижных частей. Это многоразовый инструмент, сконструированный для жесткого крепления профиля различной толщины. Его используют везде, где нужно произвести монтаж металлического каркаса.

• Строительство новых перегородок.
• Обшивка стен и потолка гипсокартоном.
• Устройство многоуровневых потолков.
• Создание декоративных ниш.

Преимущества

Для сборки металлической обрешетки требуются сотни соединительных деталей. Применив просекатель по гипсокартону, можно полностью отказаться от использования расходных материалов (саморезы, дюбеля и прочее). Принцип работы с ним очень прост и не требует специальной подготовки.

Плюсы работы с просекателем:

• Металлические детали не деформируются, как это происходит при работе с электроинструментом.
• В местах крепления не остается заусениц, поэтому не требуется дополнительная зачистка.
• Экономия времени.
• К месту работы не нужно подводить электричество.
• Не нужно производить предварительную разметку.

Надежность крепления по прочности не уступает креплению саморезами. На лицевой стороне обрешетки не остаются шляпки от саморезов, поэтому листы облицовочного материала плотно прилегают к профилю.

Как выбрать нужную модель

Выбор модели зависит от объема и периодичности проводимых работ и окупаемости финансовых затрат на его приобретение. Если просекатель для профиля под гипсокартон нужен для домашнего пользования, от случая к случаю, не обязательно покупать дорогую модель, поскольку она не оправдает расходов на покупку.
Виды просекателей:

• Усиленный. Универсальный инструмент, подходящий для скрепления любых типов профиля – стоечного, направляющего, потолочного. Им пользуются профессиональные ремонтники, занимающиеся квартирными ремонтами.
• Профессиональный. Используется на крупных строительных объектах.
• Ручной. Компактный инструмент, которым удобно работать, удерживая одной рукой. Применятся для ремонта своими руками.

Усиленные и профессиональные модели снабжены съемным пуансоном и матрицей. Их можно заменять в процессе эксплуатации в зависимости от того, с каким типом профиля ведется работа. Существуют просекатели с револьверной головкой, на которых размер биты можно изменить простым прокручиванием барабана.

Интересно. Выпускаются ручные и пневматические просекатели, но для сборки каркаса под гипсокартон используются только ручные модели.

Принцип действия

Когда профиль выставлен относительно друг друга по уровню, производится соединение деталей. Ручки разводятся на максимальное расстояние, и раскрытая головка заводится на грани соединяемых деталей. Теперь ручки быстрым движением сводятся до щелчка, который означает, что соединение осуществилось. Ручки снова разводятся, и просекатель для профиля гипсокартона перемещается на другой участок.

В месте соединения деталей образовывается сквозное отверстие: с лицевой стороны остается углубление с загнутыми внутрь краями, а с изнаночной появляется бороздка с завернутым краем.
