Изготовление простой кирпичной печи для дачи своими руками — пошаговая кладка и особенности
Простая кирпичная печь требуется, если в помещении необходимо поддерживать постоянную температуру и влажность.
При нагревании камень, из которого состоит печь, выделяет пары воды в воздух, а при остывании поглощает их обратно. В результате влажность в помещении остается примерно на одном уровне. Если вас интересует подробный процесс пошаговой кладки печи, следующая информация может быть вам полезной.
Кроме того, она позволяет поддерживать температуру внутри помещения в 18–20 °C, что по медицинским показателям является оптимальным.
- Схема простейшей кирпичной печи для дачи и дома
- Как сложить самую простую печку из кирпича своими руками, порядовка устройства
- Полезное видео
- Кирпичная или металлическая?
- Комментарии (1 мнение)
Схема простейшей кирпичной печи для дачи и дома
Отопительная каменная печь в общем виде выглядит следующим образом:
- Ниже уровня пола размещается фундамент, на который укладывается изоляция.
- На пол устанавливаются шанцы — ножки, обеспечивающие прогрев нижней части.
- Непосредственно над ними расположено поддувало, а также душник. Он нужен для равномерного прогрева по высоте.
- От основной комнаты его отделяет поддувальная дверца.
- Непосредственно над ним располагается топка. На её дно укладывается колосниковая решётка, являющаяся также сводом поддувала.
- Прямо над дверцей топки расположен свод топки, за которым находится хайло или устье.
- Выше начинаются прочистка, перевал и конвекторы.
- Над прочисткой расположены две задвижки.
- Почти на самом верху имеются выход душника в помещение, дымовой канал и перекрыша.
- От потолка дымоход отделяет внутренняя разделка.
- На самом верху расположено устье дымохода.
Как сложить самую простую печку из кирпича своими руками, порядовка устройства
Прежде всего, необходимо определиться с формой печи. Существуют несколько критериев, по которым можно это сделать:
- Соответствие размера печи площади помещения — боковые стенки отдают больше тепла у передней же стенки этот показатель раза в 3—4 меньше.
- Одним из наиболее эффективных решений является Т-образная печь — она может обогревать до четырёх небольших комнат.
Фото 1. Вариант порядовки простой печи из кирпича для обогрева домов. Содержит 21 ряд.
- Правильное расположение — частично это вытекает из первого пункта. Так, если печь будет служить не только для обогрева, но и для приготовления пищи, то лучше расположить устье варочной поверхности на стороне кухни, а боковые стенки направить в жилые комнаты.
- Не стоит для маленьких комнат делать большие печи — КПД сооружения зависит не от размера, а от внутренней структуры. Хорошо подойдут печи «колпачкового» типа.
- Во избежание лишнего расхода топлива и сохранения температуры в помещении, целесообразно утеплить стены.
Существует несколько правил кладки печи:
- Швы во всей конструкции, за исключением топки, должны иметь ширину 3 мм с отклонениями до 2 и до 5 мм в меньшую и большую сторону, соответственно. Ширина швов для топки — 13 мм.
- Ширина швов между материалами, имеющими разные показатели расширения, составляют 5 мм. Это актуально для стыков керамика — шамот или сталь — бетон.
- Каждый шов кладки перекрывается соседним кирпичом хотя бы на четверть длины последнего.
- Класть кирпичи нужно начиная с углов. Вертикальность проверяют уровнем или отвесом. Для этого (в первом случае) в потолок вбивают гвоздь и на бечёвке привязывают груз. Второй конец закрепляется на швах. По бечёвке впоследствии и ориентируются.
- Дверцы и заслонки фиксируются проволокой, а в сильно прогреваемых отделениях (например, духовке) — стальной полосой 25х2 мм.
Для кладки используют следующие виды кирпича:
- Красный керамический — для нижней части печи и участков дымохода с температурой не более 80 °C.
Фото 2. Керамический кирпич, использующийся для кладки внешних сторон отопительной печи.
- Печной керамический — для топки.
- Шамотный — им выкладывают внутреннюю поверхность топки. Такой кирпич способен выдержать до 1600 °C, а также является хорошим проводником и аккумулятором тепла.
Инструменты:
- Молоток-кирка — может потребоваться, если придётся обтёсывать кирпичи.
- Мастерки — для скрепления кирпичей.
- Резиновый молоток — для выравнивания кладки.
- Малярный шнур — для разметки.
- Отвес — для выравнивания по вертикали.
- Лазерный уровень — необязательно.
- Правило строительное — для выверки ровности стенок.
- Уровень — контроль при выравнивании по горизонтали.
А также могут понадобиться:
- Ёмкость для раствора.
- Расшивка для оформления швов.
- Дрель с миксером (вместо сверла).
- Рулетка, карандаш.
- Болгарка и слесарное зубило.
- Защитные очки и перчатки.
Процесс кладки
- Фундамент — используется любой кирпич, подойдёт даже щебень. Базовый слой заливается цементом и выравнивается.
- Тело печи — по горизонтали разметка отталкивается от стены комнаты. Для кладки используется печной раствор. При помощи уровня выравнивается каждый ряд. На то место, где планируется размещение камина, кладётся решётка.
- В целях пожарной безопасности стенка, прилегающая к стене дома, усиливается добавочным кирпичом. Там, где будет дымоход, оставляется пустое место, остальное закладывается полностью. На этом же этапе устанавливается дверца для удаления золы.
- Дверца закрепляется на раствор и выравнивается. Для дополнительной устойчивости её фиксируют проволокой, прокладываемой между кирпичами.
- Кладётся ещё 3 ряда, затем ставится упор для решётки — ещё два ряда в четверть кирпича.
- На шамотный кирпич укладывается решётка.
- Рядом с решёткой монтируется большая дверца.
- Монтаж дверцы осуществляется аналогично малой.
- Над камином кладётся первый ряд топки. Его усиливают металлическими уголками или жестью, а в кирпичах делают прорези нужных размеров.
- Кладётся следующий ряд. Наравне с ним на шамотный кирпич — ещё одна решётка.
- Дверца фиксируется и точно под неё подгоняется кирпич.
- Над топкой кладётся ещё один слой шамота.
- Дымоход — место, оставленное под него, разбивается на колодцы и усиливается металлическими пластинами.
- Укладываются колодцы дымоотвода.
- Над топкой ставятся дверцы для удаления сажи.
- Колодцы снова разделяют. Не повредит их усилить полосками из металла.
- На тело печи, за исключением пространства дымохода, кладётся потолок.
- Возводится карниз тела и дымоотводы.
- Последнее разделение колодцев накрывается листом жести, для компенсации внутреннего давления на него укладываются ещё два ряда кирпичей.
- Ставится по задвижке для каждого дымохода.
- Устанавливается гидроизоляция, и дымоход ещё раз усиливается.
- В кровле выпиливается отверстие для дымохода.
- Дымоход снова усиливается и выводится минимум на полметра выше уровня кровли, но не ниже высоты конька.
Внимание! Зоны, подвергающиеся наибольшему термическому воздействию, выкладываются исключительно шамотным кирпичом (другие виды могут растрескаться от жара).
Вероятные сложности
- Крепление дверцы — один из вариантов — зацепление проволоки за шов кладки.
- Кладка трубы над кровлей — используется хорошо подобранный кирпич, скрепляемый цементно-известковым или цементно-глиняным раствором.
Полезное видео
Посмотрите видео, в котором демонстрируется процесс кладки отопительной печи из кирпича.
Кирпичная или металлическая?
Если помещение планируется обогревать только печью, то лучше подойдёт кирпичная — она дольше отдаёт тепло в комнату и медленнее остывает. Она нуждается в установке крепкого фундамента, который держит конструкцию.

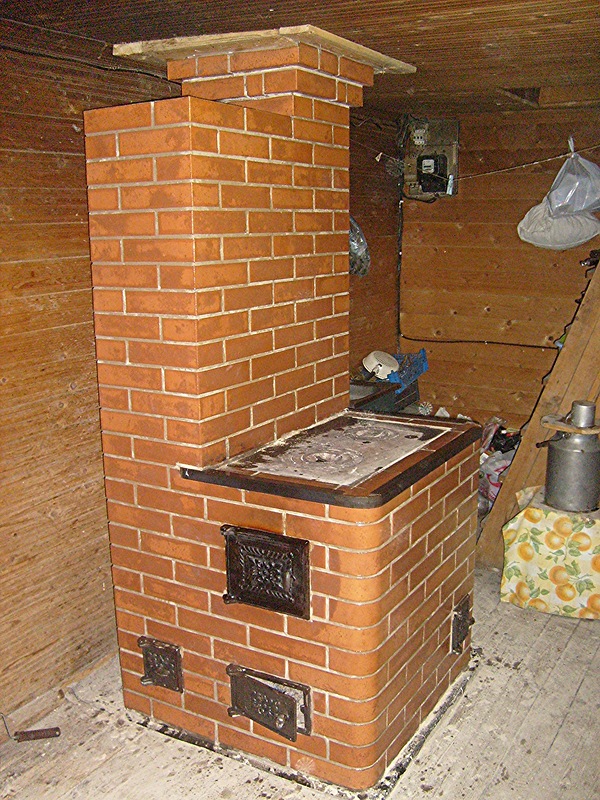

Фото 3. Готовая простая печь для обогрева дачи. Дополнительно оснащена варочной поверхностью.
Металлическая печь подойдёт в случае, когда в доме уже есть отопление или помещение используется лишь время от времени и его необходимо быстро прогреть. Металлическая печь лёгкая и не требует установки фундамента.
Выбор того или иного типа печи зависит от условий, где планируется её использовать.
Сколько нужно кирпича для кладки печи?
Количество кирпичей, необходимых для кладки печи, зависит от ее размеров и конструкции. Обычно для постройки небольшой домашней печи потребуется около 500-600 кирпичей стандартного размера (250 мм x 120 мм x 65 мм).
Однако для более крупных печей, таких как каминные печи, может потребоваться значительно больше кирпичей. Также количество кирпичей может зависеть от дополнительных факторов, таких как толщина стенок печи, наличие дымохода и других особенностей конструкции.
В любом случае, перед началом кладки печи важно разработать ее дизайн и план, чтобы определить необходимое количество кирпичей и других материалов.
