Пошаговая инструкция: как сделать односкатную крышу на сарае

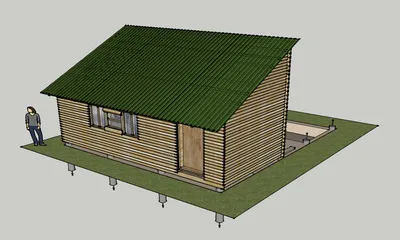

Сарай представляет собой небольшую постройку на территории дачного участка, предназначенную для хранения садового инвентаря, различных механизмов и предметов, которые не используются постоянно. В данной конструкции обычно применяется односкатная крыша, кровельная структура которой опирается на деревянную стропильную систему.

На таком сооружении возводят обычно односкатную крышу, кровля которой опирается на деревянную стропильную систему.

Её привлекательные стороны – это простота конструкции, несложная конфигурация и невысокая стоимость.

• Особенности устройства конструкции
• Подготовка, проектирование, расчеты
  • 2.1 Вид стропильной конструкции
  • 2.2 Высота и оптимальный угол наклона
  • 2.3 Сечение и длина деревянных элементов
  • 2.4 Материал для стропил
  • 2.5 Расходники и инструменты
• Установка своими руками пошагово
  • 3.1 Обустройство кровельного покрытия
• Частые ошибки и рекомендации по возведению
• Полезное видео
• Заключение

Особенности устройства конструкции

Основой является деревянная опорная конструкция, состоящая из горизонтальных, вертикальных балок и наклонных стропил. Поперечное сечение односкатной крыши выглядит в виде прямоугольного треугольника.

Кровельная односкатная конструкция состоит из следующих конструктивных элементов:

• Мауэрлат — горизонтальный деревянный брус, уложенный на стены по всему периметру сарая.
• Перекрытие представляет собой брус или доски, опирающиеся своими торцами на мауэрлат с шагом от 0,5 до 1 м.
• Снизу элементы перекрытия подшивают досками, листами ОСБ или строительной фанерой, сверху их укрывают плёночной пароизоляцией.
• На плёнку укладывают маты теплоизоляции, если этого требуют условия содержания имущества в сарае.
• Нижний конец стропил из бруса или доски опирают на мауэрлат. Узел опирания выполняют в виде запила бруса по форме горизонтальной балки и крепят шпильками, саморезами или болтами.
• Верхние концы стропил опирают на вертикальные стойки из бруса, являющиеся основой обрешётки фронтона крыши.
• Фронтон выполняют из досок, прибивая их к стойкам.
• Сверху стропила соединяют поперечными связями из бруса или доски.
• Обрешётку сверху обшивают досками.
• Кровля может быть выполнена из разных материалов таких, как профнастил, шифер, ондулин, железные оцинкованные листы, битумная плитка и пр.

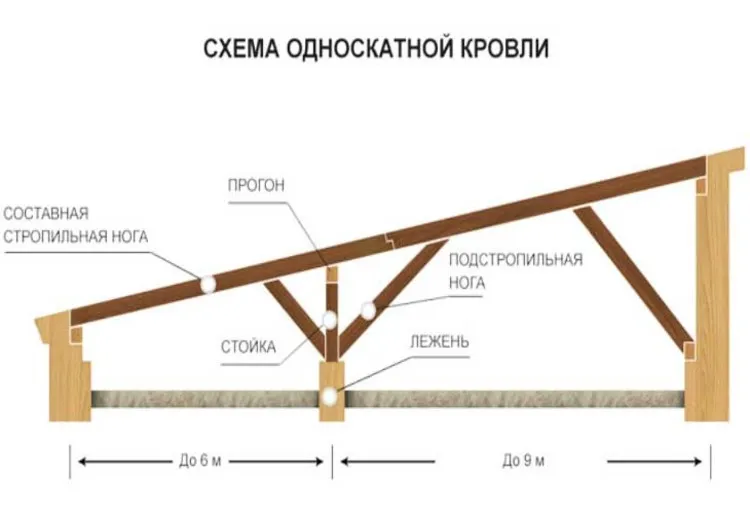

Стропильная конструкция может включать в себя такие дополнительные элементы, как промежуточные стойки, ветровые укосы, разгружающие основные несущие элементы кровли. Как правило, их используют при пролёте перекрытия более 3 метров.

Подготовка, проектирование, расчеты

Прежде чем приступить к основной работе, нужно выбрать и определить:

• вид стропильной конструкции;
• основные параметры крыши (уклон, длина, сечение стропил).

Вид стропильной конструкции

Для проектирования крыши сарая выбирают один из видов стропильных систем:

1. Наслонная. Крыша исполняет две роли одновременно – перекрытия и кровли. Такая конструкция применяется в неотапливаемых холодных сооружениях, что вполне подходит для такой постройки, как сарай. Уклон кровли образуется за счёт разницы высот противостоящих стен.
2. Висячая. Классическая схема представляет собой ряд стропильных ферм, опирающихся на противоположные стены одинаковой высоты. Стропильная фермы по своей форме прямоугольный треугольник, где гипотенуза – стропило, вертикальный катет – стойка фронтона, а горизонтальная балка элемент перекрытия.

Высота и оптимальный угол наклона

Высота конька крыши является определяющим фактором величины угла наклона кровли. Уклон зависит от среднегодовой нормы снеговых осадков.

В СНиПе 2.01.07-85 есть таблица, посредством которой вычисляют минимальную величину наклона крыши в зависимости от расположения места строительства на карте РФ.

Степень наклона можно увеличить, пользуясь предельным нормативом конкретного вида кровельного материала:

• более 250 – металлочерепица;
• от 200 до 250 – натуральная черепица, ондулин и шифер;
• от 100 до 200 – профнастил.

Сечение и длина деревянных элементов

Сарай, как правило, представляет собой постройку небольших размеров. Обычно это сооружение возводят размером в плане 3 х 6 м. Длина стропил в этом случае будет колебаться в пределах 3,3 – 3,5 м в зависимости от длины свесов.

Если длина перекрытия составляет до 3 метров включительно, то в качестве стропил применяют монолитный брус сечением 50 х 150 мм. Брёвна берут диаметром 150 мм.

Материал для стропил

Для возведения односкатной крыши сарая применяют три вида материалов из древесины:

1. Брёвна. Выбирают, очищенные от коры, стволы деревьев среднего диаметра 15 – 20 см. Крепят к мауэрлату стропильные ноги распилом опорного конца бревна.
2. Брус. Использование бруса в качестве стропильных элементов сарая обойдётся застройщику дороже брёвен. Несмотря на это, брус чаще всего применяют для крыш. С материалом правильной геометрической формы проще и быстрей работать.
3. Клееный брус. Это тот же брус, только в отличие от монолита, состоит из нескольких склеенных между собой досок. По причине высокой стоимости, использование клееного бруса для строительства подсобных сооружений экономически невыгодно.

Правильно подобранные инструменты и материалы, обеспечат качественный монтаж односкатной крыши сарая без задержек.

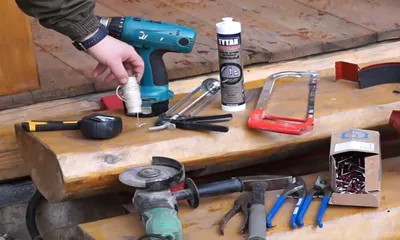

Расходники и инструменты

Помимо пиломатериала для каркаса, потребуется брус на мауэрлат, обрезная доска, гидроизоляция и крепеж (шурупы, саморезы, болты, гайки и шайбы).

Также необходимо заранее подготовить:

• молоток;
• ножовку;
• разметочный шнур;
• карандаш;
• металлические уголки 50 х 50 мм.
• торцевую электропилу;
• дрель-шуруповёрт;
• набор стамесок;
• гаечные ключи;
• ручной и лазерный уровень.

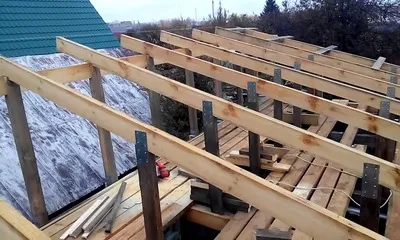

Установка своими руками пошагово

Данная инструкция носит рекомендательный характер и не является обязательной к исполнению. Для наиболее доходчивого изложения рассматривается пример строительства крыши для сарая размером в плане 3 х 6 м с углом наклона кровли 300.

Поэтапно процесс возведения состоит из следующих шагов:

1. По периметру стен укладывают полосы толи или рубероида.
2. Сверху гидроизоляции укладывают мауэрлат из бруса 150 х 150 мм общей длиной (3 + 6) х 2 = 18 м. По углам бруса делают выборки, стыки скрепляют скобами.
3. Устанавливают 5 фронтальных стоек (с шагом 1,5 м) из того же бруса высотой 3 м х sin 300 = 1,5 м.
4. С таким же шагом укладывают горизонтальный брус, стыкуя со стойками.
5. Снизу брус подшивают доской 20 х 150 мм, делая сплошной потолок.
6. Производят установку 5 стропил — одним концом опирают на верх фронтальных стоек, а противоположные концы бруса укладывают на мауэрлат. Длину стропил принимают величиной 3,5 м с учётом свеса.
7. В зависимости от выбора вида кровельного материала, делают сплошную или решётчатую обрешётку поверх стропильных ног из досок 20 х 150 мм.
8. По обрешётке укладывают гидроизоляцию.
9. В данном примере в качестве кровельного материала используют профлист.

О том, как правильно построить 1-скатную кровлю для частного дома, читайте здесь.

Обустройство кровельного покрытия

Для кровельного покрытия сарая допустимо выбирать дешевый материал, к примеру, рубероид, линокром.

Но для них, во-первых, нужна сплошная обрешетка, а во-вторых, долговечность дешевых мягких кровель сомнительна на открытых пространствах.

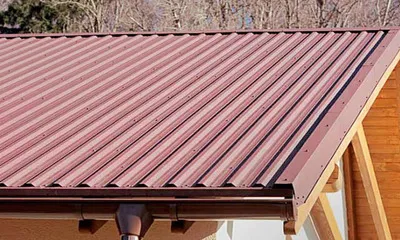

Кровельный профнастил один из самых популярных недорогих и практичных материалов для устройства односкатных крыш своими руками.

Волнообразные металлические панели бывают оцинкованными или окрашенными стойкими эмалями разных цветов. Они легко поддаются обработке угловой машинкой с режущим кругом. Скат кровли можно быстро покрыть панелями, обрезанными под нужный размер.

Монтаж кровли из профлиста начинают снизу. Панели перекрываются внахлёст, поэтому протекание от атмосферных осадков через покрытие исключено.

Крепят профнастил к обрешётке односкатной крыши специальными саморезами с болтовыми головками, металлическими и резиновыми шайбами со сверлами по металлу. Крепёж осуществляют с помощью шуруповёрта или дрели с соответствующей насадкой.

Частые ошибки и рекомендации по возведению

Выделим в сжатой форме можно наиболее частые ошибки и советы профессионалов, как избежать сложностей.

Наиболее часто встречающиеся ошибки:

• Неправильно подобранное поперечное сечение стропил. В результате кровля может обрушиться.
• Деревянные элементы стропильной системы не обрабатывают антисептиками. Древесина может быстро потерять свои качества из-за плесени и грибков.
• Неправильное расположение кровельного листового материала. Это ошибочное направление монтажа элементов кровли сверху вниз.
• Отсутствие гидроизоляции влечёт за собой постоянный повышенный уровень влажности внутри стропильной системы. Это приводит к возникновению процессов гниения древесины и потери несущей способности стропил.

Профессионалы советуют:

• Ориентирование постройки должно быть таким, чтобы уклон кровли был направлен в подветренную сторону согласно местной карте ветровой нагрузки.
• Длина свесов крыши должна максимально защищать стены и вход в сарай от атмосферных осадков.
• Наклон крыши можно делать минимальным при нахождении постройки на открытом пространстве, где снег будет максимально сдуваться ветром.

Полезное видео

Дополнительная информация по теме статьи в видео:

Заключение

Односкатные крыши сараев могут принимать различные формы, но все они должны отвечать требованиям СНиП, быть надёжными и качественными конструкциями. Если придерживаться рекомендаций и обладать определённым опытом в строительстве, то можно вполне самостоятельно возвести односкатную крышу для своего сарая.
