Изготовление своими руками крючка для вязки арматуры — пошаговая инструкция

Виды приспособления для вязания

Профессионалы в строительстве утверждают, что выбор инструмента для вязки арматуры перед бетонированием не имеет большого значения. Важное в этом процессе — умение работать, и поэтому необязательно тратить деньги на дорогостоящее оборудование.

Вязальные крюки бывают трех видов.

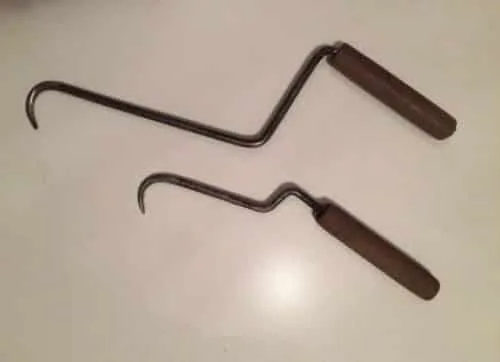

Обычные

Самый простой и дешевый инструмент, но при этом он очень эффективен в опытных руках. Промышленным образом его изготавливают из стальной проволоки, загибая в нескольких точках под нужным углом и затачивая конец на конус. Стержень свободно вращается в ручке.

Такая форма была выработана годами практики, и как оказалось, самые простые решения – самые эффективные.

Полуавтоматические

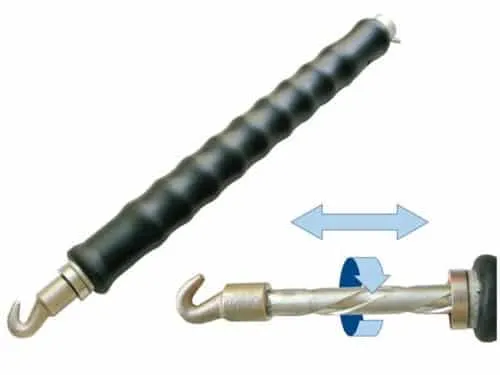

В полуавтоматическом крючке внутри ручки устроена резьба, которая обеспечивает вращение основания при вытягивании инструмента на себя. Такая конструкция, при определенной сноровке, позволяет завязать узел в одно движение.

Вязальный крючок для арматуры полуавтоматического типа заметно повышает производительность труда при сборке каркасов.

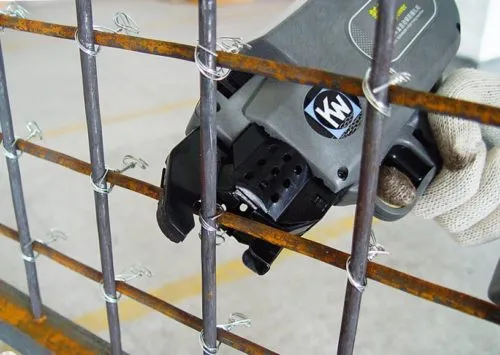

Автоматические

Это устройство разработано для выполнения больших объемов работ профессиональными строителями, но, ввиду большого количества нареканий, автоматический крючок не пользуется популярностью на стройке. Основные претензии связаны со следующими недостатками:

• автоматический крючок слишком тяжелый, для работы с ним нужна большая физическая сила;
• для вязки каркаса автоматом используется можно использовать лишь вид проволоки;
• при смещении прутков относительно друг друга, автомат может давать осечки и не завязывать проволоку в нужном месте;
• при подготовке автомата к работе, тратится много времени на установку катушки с проволокой;
• стоимость аппарата очень высокая;
• использовать автомат в дождливую погоду нельзя.

Учитывая внушительный список недостатков, становится понятно, почему строители отказываются от механического способа вязки арматуры. На практике, если строители хотят механизировать процесс, они используют шуруповерт и самодельную насадку в виде крючка.

Чтобы вязать арматуру, используют отожженную проволоку диаметром от 1,2 до 1,5 мм. При высоких прочностных характеристиках на разрыв, эта проволока легко гнется, благодаря чему монтажнику просто сформировать надежный узел.

Необходимые материалы и инструменты

Чтобы самостоятельно изготовить крючок для вязки арматуры, потребуются следующие инструменты и материалы:

• электрод диаметром 4 мм или стальной пруток, толщиной 4 мм;
• отрезок шланга или готовая рукоятка от другого инструмента;
• точильный станок;
• тиски.

Подготавливать чертеж для слесаря не нужно, т.к. конструкция ручного крючка довольно простая, его изготовит любой работник сам.

Инструкция по изготовлению крючка

Заводские изделия часто не могут полностью удовлетворить потребности строителей, особенно когда предстоят большие объемы работ по вязке каркаса для фундамента. Рассмотрим, как сделать крючок для вязки арматуры своими руками.

Чаще всего работники указывают на недостаточную длину стержня, что не дает возможности вязать узлы в труднодоступных местах, или на неправильный изгиб кончика. В таких случаях приходится делать вязальный крючок прямо на стройплощадке из подручных материалов.

Из арматуры

Для изготовления самодельного крючка понадобится не более двух часов. Такой инструмент арматурщик делает по нужным размерам под свою руку. Чтобы сделать крючок из арматуры, нужно приготовить:

• отрезок рифленой арматуры длиной 350-500 мм. Толщина прута — не более 10 мм;
• заготовка для рукоятки из дерева или пластика;
• две шайбы с внутренним диаметром равным толщине прута;
• две гайки или два подшипника;
• пассатижи;
• топор;
• электродрель со сверлом по дереву 10 мм;
• углошлифовальная машинка с диском для резки металла;
• наждачная бумага.

Последовательность действий при изготовлении крючка для вязания арматуры своими руками:

• Чтобы придать будущему изделию гладкую поверхность, железные ребра срезают с прута углошлифовальной машинкой. Этот пункт можно было бы пропустить, если сразу взять гладкий арматурный прут, но рифленые пруты обладают более высокой прочностью и лучше подходят для изготовления самодельного инструмента.

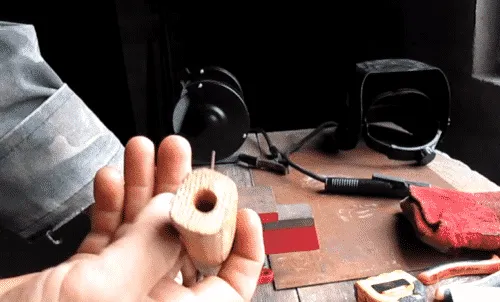

• Деревянную заготовку просверливают по центру, подгоняя отверстие под диаметр прута. Делать отверстие нужно точно по центру ручки. После подгонки ручки, ее шлифуют наждачной бумагой.

• На один конец прута наваривается стопорная гайка, не позволяющая ручке слетать. Для этой цели также можно использовать подшипник. На прут последовательно одевают шайбу, деревянную ручку, снова шайбу и гайку. Чтобы ручка хорошо проворачивалась при вязке проволоки, между шайбами должно оставаться небольшое расстояние. Поэтому, при наваривании второй гайки, нужно между ручкой и шайбой подложить сложенную в несколько раз бумагу, которую потом легко удалить.
• Второй конец прута затачивается с помощью углошлифовальной машинки и диска по металлу.

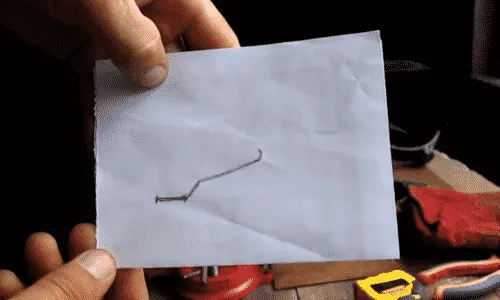

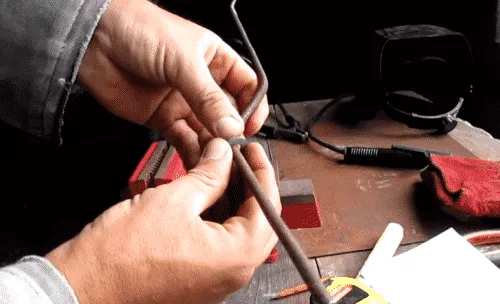

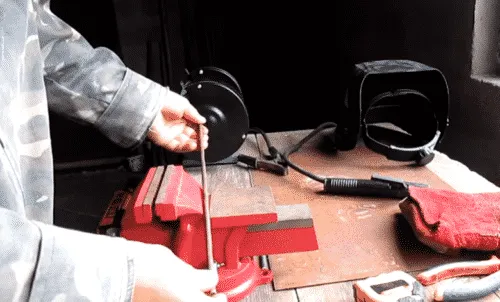

• Отступив от ручки 15-20 мм, прут изгибают под углом 140 градусов, как показано на рисунке. Отступив от места сгиба еще 20 мм, прут еще раз загибают под углом 100 градусов. При работе нужно следить, чтобы все изгибы не выходили за пределы одной плоскости.

• Чтобы ручка не рассохлась и не треснула, ее прокрашивают пропиткой дважды. После высыхания пропитки наносится лак.

После завершения работ проводят пробную вязку. При необходимости, меняют углы загиба прутка, подстраивая инструмент под себя.

Из электрода

Если необходимо выполнить небольшой объем работы, можно изготовить крючок для вязания арматуры своими руками из электрода. Понадобятся:

• углошлифовальная машинка;
• плоскогубцы;
• электрод 4 мм.

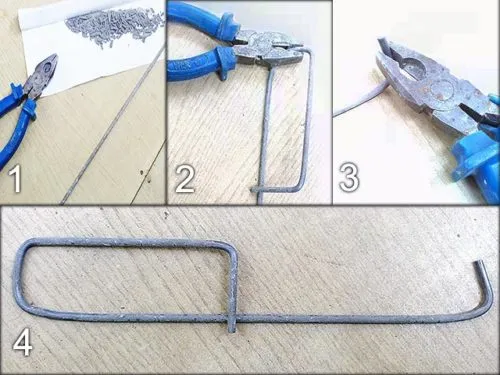

Даже неопытный мастер потратит на изготовление крючка из электрода не более 10 минут. Алгоритм действий следующий:

• с электрода удаляется флюс;
• от конца отступают 20 мм и загибают пруток под углом 90 градусов;
• от второго конца делают отступ в 40 мм и так же загибают пруток под углом 90 градусов;
• двигаясь от второго конца далее, на расстоянии 120 мм от первого загиба вновь изгибают пруток под углом 90 градусов;
• откладывают еще 50 мм и делают еще один загиб под тем же углом;
• конец инструмента затачивают углошлифовальной машинкой.

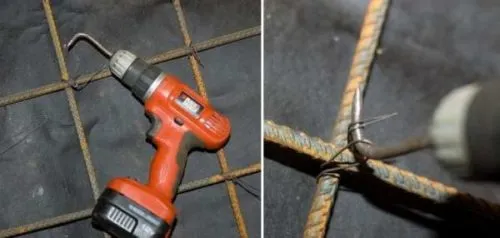

Из шуруповерта

Еще проще самостоятельно сделать вязальный полуавтомат из шуруповерта. Вместо стандартных бит, в него вставляют кровельный гвоздь, у которого откусывают кусачками шляпку. Кончик гвоздя загибают под нужным углом – инструмент готов ��

Как правильно использовать

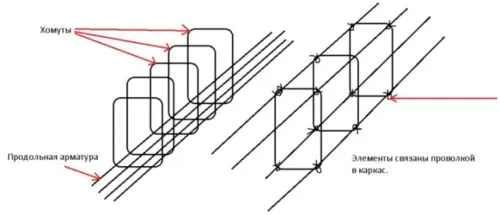

Устройство каркаса из арматуры для заливки монолитных фундаментов, несущих стен, лестничных пролетов или плит перекрытия отличий практически не имеет. Места соединения отдельных прутков стягивают проволокой с помощью ручных или полуавтоматических крючков.

Для стяжки элементов используют куски проволоки, нарезанные по 300-400 мм. В целях экономии материала, оптимальную длину отрезка подбирают опытным путем, ориентируясь на толщину арматуры.

Если при работе с проволокой выяснится, что она загибается с чрезмерным усилием, ее следует дополнительно отжечь на костре в течение 30-40 минут. Продолжать вязку можно после того, как проволока остынет.

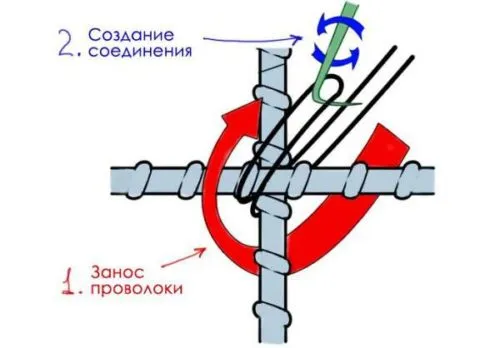

Последовательность вязки арматуры:

1. Проволоку нарезают по заданному размеру.

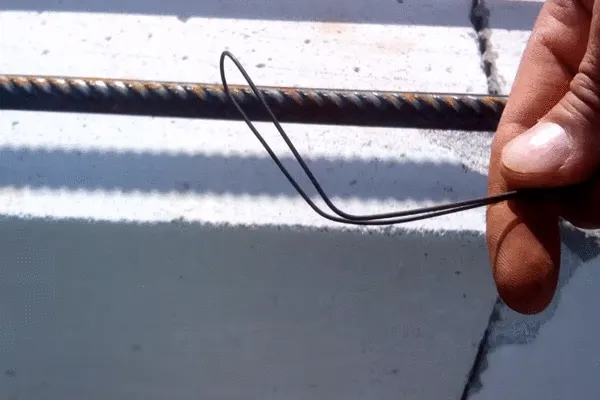

2. Каждый кусок складывают пополам и проворачивают вокруг центральной оси.
3. Готовый кусок проталкивают под местом соединения прутков снизу.
4. Крючком зацепляют свободный конец отрезка и петлю.
5. Проворачивая крючок, проволоку затягивают в узел.
6. Узел протягивают до получения прочного соединения.

Процесс вязки арматуры не вызывает проблем даже у начинающих строителей, но не лишним будет посмотреть фото или видео с примером выполнения этой работы ниже.

Популярные производители и цены на крючки в магазине

Готовые крючки для вязки арматурных каркасов можно купить в любом строительном магазине. Перечислим наиболее популярных производителей ручных и полуавтоматических крючков, и цены на готовые изделия:

• ручной крючок для вязки арматуры китайского производителя Remocolors Tools Limited можно приобрести за 100 рублей. Полуавтоматический крючок этого производителя будет стоить 600-800 рублей;
• полуавтоматический инструмент Sparta из Германии стоит 780 рублей. Модель RG 400T, за счет регулировки оборотов и натяжения, позволяет получать крепкие соединения при минимальном расходе проволоки;
• ручной крючок отечественного производителя Зубр, продается в розничном магазине за 250 рублей;
• стальной крючок из Китая STAYER MASTER с пластмассовой рукояткой стоит 140-150 рублей.
