Изготовление водостока из жести своими руками — самостоятельный монтаж металлических водостоков для крыши

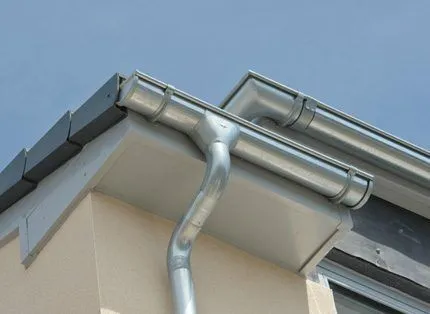

Водостоки из металла представляют собой стандартные системы стоков воды, применяемые для обеспечения защиты крыш низких зданий. Эти простые конструкции продемонстрировали надежное и эффективное функционирование на протяжении многих столетий.
Между тем в прежние времена монтаж металлических водостоков для крыши своими руками считался обычным делом. Причём вся система, от кронштейнов до труб, делалась кустарным (ручным) способом.
В этом материале мы расскажем о том, как соорудить и установить металлический водосток для крыши.
Содержание статьи:
- Технологии устройства водостока
- Какой металл предпочтительнее?
- Желоба металлические самодельные
- Самодельные патрубки водостока из жести
- Технология установки деталей водостоков
- Выводы и полезное видео по теме
Технологии устройства водостока
Если обратиться к существующим технологиям сооружения металлических водоотводящих систем, актуальными к применению видятся два варианта:
- На основе круглых желобов и водопроводных труб.
- На основе прямоугольных желобов и водосточных труб.
Есть, конечно, также иная (эксклюзивная) техника исполнения, к примеру, на основе древесины, но таковая встречается редко и не находит широкого применения.
Металлическая водосточная система привлекает не только красивым внешним видом. По эксплуатационным параметрам водостоки из металла занимают лидирующее положение
Независимо от технологии устройства водостоков, всегда выполняется расчёт системы с учётом площади кровли. По расчётным данным подбираются пропускная способность желобов, воронок, водосточных труб.
Исходя из параметров пропускной способности, определяются диаметры, проходные отверстия, габаритные размеры фасонных деталей:
- угловых переходов;
- насадных муфт;
- сборных воронок;
- обходных отводов;
- соединителей;
- сливных патрубков.
При условии полностью самостоятельной сборки мастеру придётся своими руками изготовить все фасонные детали рабочего комплекта. Но если нет навыков жестянщика и желаний производства, весь отмеченный набор деталей можно попросту купить. Естественно, в этом случае полная самостоятельность изготовления системы уже видится сомнительной.
Какой металл предпочтительнее?
Выбор материала для металлической водосточной системы относительно невелик: оцинкованная сталь, медь, сплав цинка с титаном. Первый материал экономичный и самый популярный из всей группы, но, с точки зрения долговечности эксплуатации, подходит далеко не в любом ассортименте.
К примеру, толщина покрытия цинком металлического листа 2 класса составляет 5-10 мкм. Этой защиты хватит не более чем на 10 лет эксплуатации.
Галерея изображений
Фото из
Водосточная система из оцинкованной стали
Металлические водосточные стояки
Оцинкованный водосток с полимерным покрытием
Совсем иное дело оцинкованная сталь с полимерным напылением. Этот материал по свойствам долговечности не уступает красной меди. Но изготовить самостоятельно детали из таких листов без повреждения полимерного слоя проблематично.
Опять же остается только покупать готовую продукцию или выбрать в качестве материала медный лист. А металлические водостоки из меди, а тем более цинко-титановые, требуют солидных капитальных вложений.
Желоба металлические самодельные
Изготовить желоб своими руками из оцинкованной стали просто. Однако сложности появляются, если попытаться изготовить желоб той же длины, как при заводском производстве (3-4 метра).
Для изготовления четырёхметровой детали потребуется соответствующая техническая оснастка, чего в бытовых условиях обычно нет. Поэтому стандартная длина самодельных желобов, как правило, составляет не более 1 метра.
Наглядный пример изготовления простейшего водостока частного дома из оцинкованного стального листа и стальных кронштейнов-держателей. Система изготовлена своими руками
Технология производства овального желоба:
- Берут лист жести длиной 1 м, шириной 0,5 м.
- Помещают отрезок листа на слесарный стол.
- Берут металлическую трубу подходящего диаметра.
- Загибают отрезок листа на трубе правкой деревянным молотом до полукруга.
- Вдоль передней длинной кромки отмеряют отступ 10 мм.
- Загибают линию кромки под углом 90º.
Затем выполняют второй загиб на задней кромке, отрезав излишки листа.

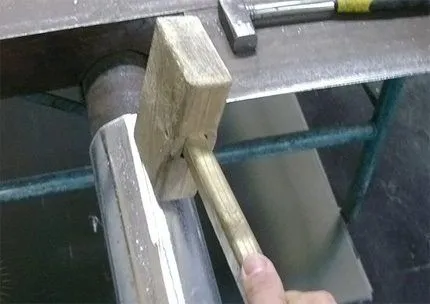

Для самостоятельного производства жестяных водостоков нужен длинный широкий слесарный стол и набор незамысловатых инструментов. Приветствуются навыки жестянщика
Примерно таким же способом делают желоба прямоугольной формы. Только в качестве правки используют угловую металлическую болванку.

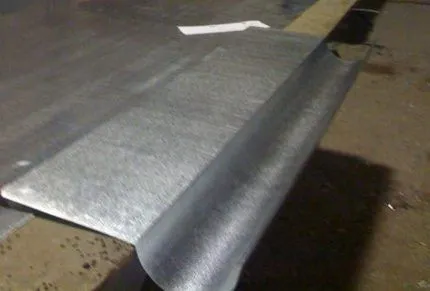

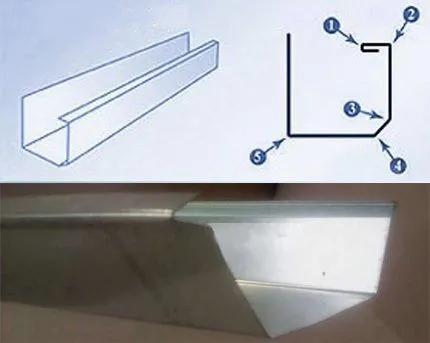

Схема изготовления прямоугольного желоба водосточной системы для самостоятельной практики. Пример изделия, сделанного своими руками в домашних условиях
Желоба водостоков прямоугольной формы делать даже проще, как и готовить к ним фасонные детали. Поэтому есть смысл при выборе технологии остановится именно на прямоугольных водостоках.
Самодельные патрубки водостока из жести
Чтобы изготовить прямой патрубок водостока из жести, отмеряют по размерам длины и ширины кусок оцинковки и обрезают ножницами по размеченным линиям.
Напильником тщательно зачищают кромки от заусенцев, обрабатывают их до гладкого состояния. По длинной стороне загибают в одном направлении обе кромки листа на ширину 10-15 мм.
Последовательность работы в процессе создания прямого патрубка водосточной системы из оцинкованной стали (из меди) своими руками. Главный инструмент – деревянный молоток жестянщика
На жёстко закреплённой трубе подходящего диаметра обстукивают оцинкованный лист до придания ему круглой формы. Затем накладывают загнутые ранее кромки одна на другую.
Пользуясь деревянным молотком и металлическим прямоугольным бруском, «заворачивают» кромки в замок. Тщательно обстукивают молотком вдоль шва до получения надёжно спрессованного соединения. Выравнивают форму изделия на трубе-болванке, стараясь получить цилиндр, близкий к идеальному кругу.

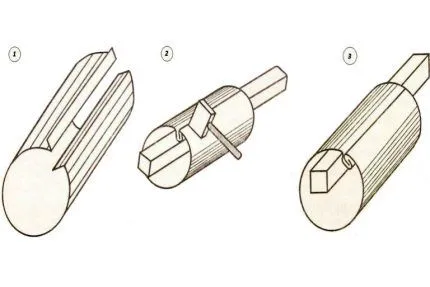

Пример изготовления прямого патрубка водостока из оцинкованного металлического листа. Правка под круглую форму осуществляется при помощи обычной металлической трубы подходящего диаметра
Обладая навыками изготовления прямых водосточных патрубков из оцинковки, несложно освоить технологию производства приёмных воронок и других деталей системы. С тем же успехом мастера-самоучки делают кронштейны под металлические желоба и для крепления водосточных труб.
Здесь методика производства совсем проста. Для дела потребуются слесарные тиски, молоток, напильник, дрель, рулетка, карандаш и полоса мягкой стали сечением 20х1,5 мм.

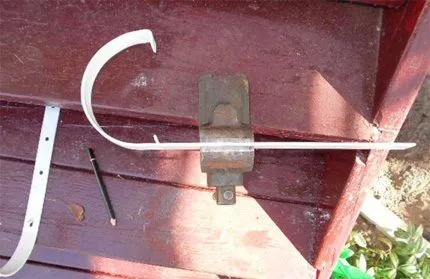

Так своими руками делают кронштейны для металлических водосточных систем. Под круглые желоба и трубы достаточно толщины металлической полосы 1,5 мм. Под квадратные водостоки 3-4 мм
Технология изготовления стального (медного) кронштейна:
- Отрезать кусок стальной полосы длиной 300 мм.
- Обработать напильником торцевые части.
- Отступить от любого конца 10 мм, сделать загиб под 90º.
- Последовательно перемещая полосу и фиксируя в тисках, выгнуть её дугой под размер радиуса желоба.
- На оставшейся прямой части полосы высверлить отверстия под фиксатор и крепёж.
Точно так же делаются кронштейны для водосточных труб, но уже в виде хомута, состоящего из двух полос овальной формы, загнутые торцевые кромки которых дополнены отверстиями под стяжку болтами.
На нашем сайте есть несколько статей с подробными инструкциями по изготовлению водостоков для крыши, рекомендуем ознакомиться:
- Водостоки для крыши своими руками: инструкция по самостоятельному изготовлению системы водоотвода
- Как сделать водосливы для крыши: рекомендации по обустройству водоотвода своими руками
Технология установки деталей водостоков
Рассмотрим более подробно, как произвести монтаж деталей различной формы, выполненных своими руками. Каждая технология имеет свои особенности.
Подробный фото-инструктаж
Со стандартной процедурой установки водосточной системы на скатную крышу ознакомит следующая подборка фото:
Галерея изображений
Фото из
Шаг 1: Примерка кронштейна для установки лобовой доски
Шаг 2: Установка лобовой доски и очередная примерка
Шаг 3: Установка крайнего кронштейна в наивысшем положении
Шаг 4: Проверка уклона при установке кронштейнов
Шаг 5: Разметка и установка держателей желоба
Шаг 6: Проверка прочности крепления держателей
Шаг 7: Установка металлического желоба на кронштейны
Шаг 8: Установка заглушек на края желоба
Установка водосточного желоба — только часть работы по устройству водосточной системы. Теперь нужно собрать и закрепить водосборную воронку, подсоединить к ней водосточный стояк и организовать емкость для приема дождевой воды. Далее действуем следующим образом:
Галерея изображений
Фото из
От края установленного желоба отмеряем отрезок, который необходимо нарастить для полноценного обустройства ската
Согласно разметке раскраиваем металлический желоб, используя полотно по металлу
Наждачной бумагой аккуратно зачищаем край отрезанного желоба, удаляем заусенцы, стараясь не повредить полимерной оболочки металлических деталей
Снимаем с кронштейнов установленную ранее часть водосточного желоба. Соединяем ее с вновь отрезанной, используя соединитель с компенсатором
В отмеченном для установки воронки месте вырезаем отверстие, через которое вода из желоба будет поступать в воронку и далее в водосточный стояк
Установив обратно водосточный желоб, защелкиваем под прорезанным отверстием водосточную воронку
Собираем водосточный стояк, используя колени и отводы, имеющиеся в комплектации системы. Для сбора дождевой воды ставим емкость
В бак для сбора дождевой воды она может сливаться по желобку, врезанному в водосточный стояк, или по шлангу. Второй вариант лучше защищен от атмосферной пыли и грязи
Шаг 9: Определение длины недостающего участка желоба
Шаг 10: Раскрой заготовки водосточного желоба
Шаг 11: Зачистка заусенцев наждачной бумагой
Шаг 12: Соединение двух частей желоба
Шаг 13: Раскрой отверстия для установки воронки
Шаг 14: Фиксация водосточной воронки защелкиванием
Шаг 15: Сборка водосточного стояка
Шаг 16: Подключение шланга к водосборной емкости
Самостоятельный монтаж овальных желобов
Процесс сборки своими руками овальных желобов начинают как обычно с монтажа кронштейнов-держателей. Здесь стоит отметить важный нюанс. Если материалом желоба выбрана оцинковка, под неё допускается установка стальных кронштейнов. Традиционно применяются кронштейны с хвостовиком (длинные), сделанные своими руками.

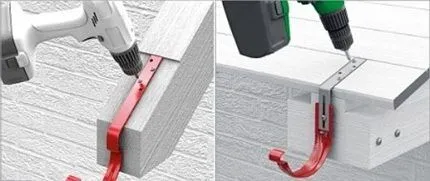

Пример крепления кронштейнов-держателей желобов на крыше здания. Обычно крепёж производится на стропила, но в отдельных случаях допускается крепление на доски обрешётки
Под медные детали стальные держатели ставить крайне не рекомендуется, так же как нежелательны алюминиевые и пластиковые. Медь всегда требует в пару только медь, и отход от этих принципов себе в убыток. Расходы, конечно, существенные, но они окупаются долговечностью чисто медной конструкции.
Тот же самый принцип следует отметить применительно к цинко-титановой системе. Не стоит экономить на крепеже, отдавая предпочтение дорогостоящим водосточным конструкциям.
Приём установки длинного кронштейна
Хвостовик первого кронштейна накладывается на концевую часть крайнего стропила и закрепляется шурупами. Перед тем, как закрепить, нужно выдвинуть кронштейн вперёд на такое расстояние, чтобы условная вертикальная линия, проходящая по кромке кровельного покрытия, пересекала желоб в центральной точке его днища.
Выполнение этого правила – залог корректного сбора и отвода воды для максимально возможного расчётного значения интенсивности осадков. Ещё один важный момент – уровень передней верхней кромки обода кронштейна должен находиться ниже уровня линии ската на 25-30 мм.

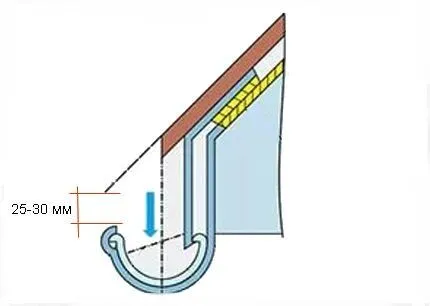

Тонкости установки кронштейнов для любых видов технологий заключаются в такой настройке положения скоб, при которой возможен беспрепятственный сход снежной массы с кровли и полный захват стекающей воды желобом
Среднее значение размера длины между стропилами крыш частных домов – 800 мм. Учитывая высокую степень жёсткости металлических желобов (по сравнению с пластиком), допустимо размещение кронштейнов с периодичностью до 1 метра. То есть последующие кронштейны также закрепляются непосредственно на стропилах.
Если конструкция здания не позволяет соблюсти указанную периодичность, крепить следует на поверхность крайних досок обрешётки.
Установленные кронштейны выводят на требуемый уровень уклона, незначительно отгибая или подгибая обод каждого. Для разметки под требуемый уклон, между первым и последним крепёжным элементом натягивают шнур, выставляя нужные значения уклона по строительному уровню.
Завершив подгонку по всем параметрам, укладывают на кронштейны желоба, упирая их краями под фиксаторы. Дальше останется смонтировать сборные воронки и водосточные трубы, после чего система готова к работе.
Как установить прямоугольный желоб?
С технической точки зрения особых отличий монтажа прямоугольных желобов от овальных не отмечается. Технология и требования к монтажным размерам аналогичны. Но некоторые нюансы всё-таки имеются.
Укладку прямоугольных желобов на кронштейны-держатели начинают по направлению от приёмной воронки к первому кронштейну. Элементы друг за другом укладывают внахлёст, места стыков обмазывают герметиком и затем скрепляют заклепками. Форма опорных кронштейнов, конечно же, прямоугольная.

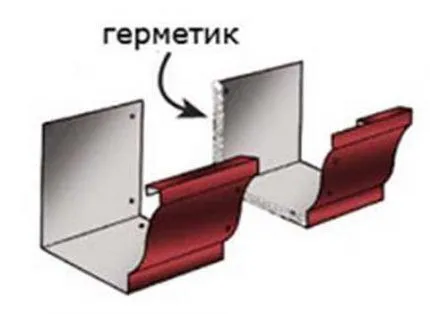

Пример соединения двух желобов прямоугольной формы на монтаже водосточной системы, собираемой из прямоугольных деталей. В отличие от конструкций с круглыми водостоками, здесь традиционно применяется технология крепления заклёпками
Методика посадки фасонных деталей на заклёпки через уплотнение герметиком используется в процессе всего монтажа. Правда, установку приёмных воронок часто выполняют посредством винтов-саморезов.
Действуют следующим образом:
- На внешней нижней стороне днища, на расстоянии 100-150 мм от края желоба рисуют прямоугольник 80 х 60 мм.
- По диагоналям прямоугольника от угла до угла делают два надреза.
- Загибают полученные лепестки вниз на угол 90º.
- На фланец воронки наносят герметик.
- Приставляют к отверстию корпус воронки и крепят саморезами.
От воронки монтируют сверху вниз водопроводные прямоугольные патрубки. Соединение патрубков делается методом вставки одного в другой.
При этом на входящем патрубке углы по торцевой кромке сминают внутрь, вставляют его в другой патрубок, после чего скрепляют обе детали по линии соприкосновения заклёпками.

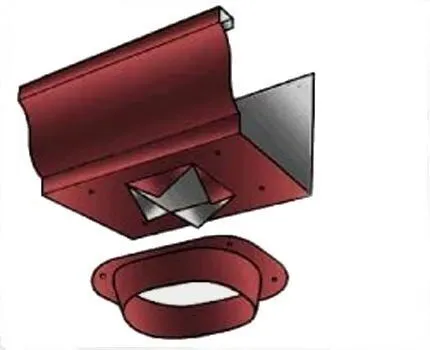

Распространённая схема крепления приёмной воронки на водостоках прямоугольной формы. Для герметизации соединения применяется водостойкий герметик
Крепление собранных водосточных труб к стене здания выполняют стандартным образом – хомутами.
Выводы и полезное видео по теме
Производители водосточных систем заботятся о правильном монтаже своей продукции, поэтому все чаще выпускают видеоролики, помогающие понять все нюансы установки:
Если сравнивать технологии монтажа водостоков (круглых и прямоугольных), устройство прямоугольных систем выглядит сложнее. Отличаются размерами и конфигурацией некоторые детали. Например, толщина полос кронштейнов под прямоугольный желоб обычно берётся не меньше 3-4 мм.
Однако с эксплуатационной точки зрения, прямоугольные системы более предпочтительны. При экономии в 10-15% относительно монтажа круглых водостоков, они обеспечивают большую пропускную способность.
