Установка водостоков на крыше — подробная инструкция и практический мастер-класс

Чтобы правильно установить водостоки на крыше, нужно об этом позаботиться еще на стадии проектирования здания. Это даст возможность выбрать оптимальный вариант системы не только с учетом ее стоимости, но и в зависимости от инженерных особенностей отдельных конструкций. Главным образом типа крепления желобов, есть варианты фиксации этих элементов водостоков к обрешетке, а есть варианты крепления к карнизной доске. Производство работ состоит из нескольких этапов, каждый из которых оказывает существенное влияние на конечное качество крепления водостоков и их функциональности.

Как правильно установить водостоки на крыше

Содержание статьи

• Планирование водостока
• Комплектация водосливов
  • 2.1 Цены на водостоки
• Основные ошибки установки водостоков на крыше
  • 3.1 Цены на популярные модели шуруповертов
  • 3.2 Видео — Как рассчитать водосточную систему?
• Пошаговая инструкция установки водостоков
• Установка вертикальных водоотводов
  • 5.1 Видео – Правильная установка водосточной системы

Планирование водостока

Правильно установить водостоки невозможно без предварительного планирования. Что следует делать?

1. Подсчитать общую площадь кровли в разрезе каждого ската. Составить эскиз монтажа с указанием мест установки воронок. При этом нужно иметь в виду пропускную способность системы и согласовывать диаметр желоба, вертикальных сливных труб и количество воронок с размерами скатов.

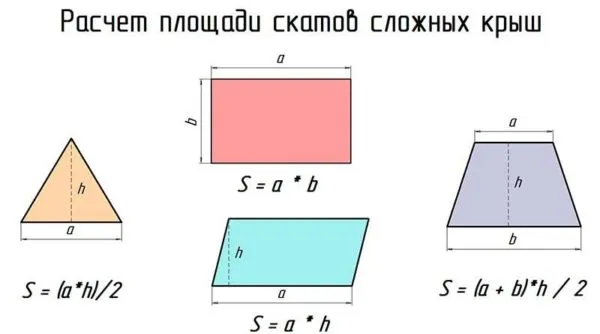

   Площадь кровли. Формулы для расчета

2. Подсчитать номенклатуру и количество различных элементов водосточной системы с учетом сделанных технических схем монтажа. Настоятельно рекомендуется приобретать все элементы у одного производителя.

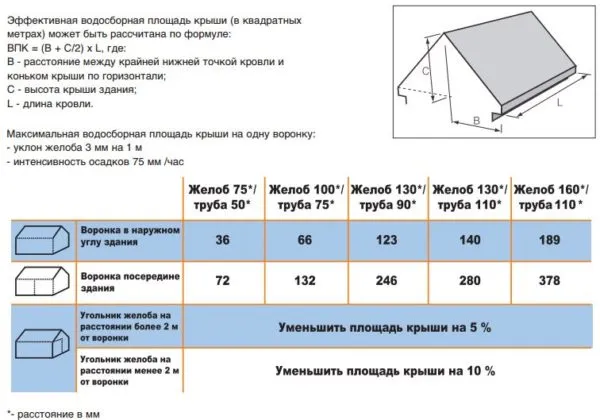

   Расчет водосточной системы

3. Выбрать материал изготовления водосточной системы. Все современное оборудование отлично справляется с чисто техническими задачами. Если диаметр желобов подобран правильно, а сама система смонтирована согласно рекомендациям производителя, то водоотвод полностью справляется с пиковыми нагрузками. Тип материала оказывает влияние на время эксплуатации системы, а не на производительность. Меньше всего гарантийный срок имеют пластиковые изделия, больше всего служат медные и алюминиевые. От материала изготовления на 80% зависит стоимость системы, на остальные 20% цены оказывает влияние известность бренда производителя.

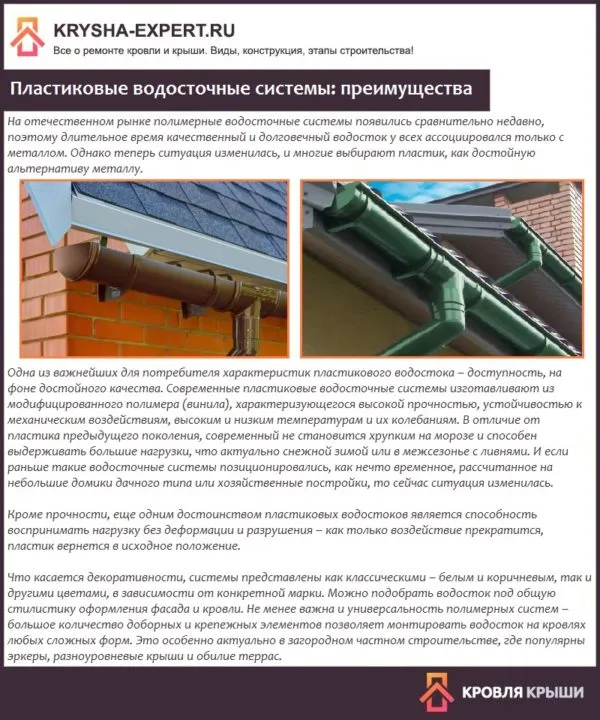

   Пластиковые водосточные системы: преимущества

Несмотря на особенности кровельных систем и различия в комплектации водосливов, для всех типов конструкций существуют общие правила монтажа.

Комплектация водосливов

Комплектация и конструкционные характеристики систем оказывают заметное влияние на способы установки водостоков на крыше домов.

Из каких главных элементов состоят водостоки?

Наименование элемента	Описание и особенности установки
Кронштейны	Применяются для крепления желобов, могут фиксироваться к доскам обрешетки (крюки) или к карнизной планке (кронштейны). Первые (крюки) изготавливаются только из металлической полосы, загибаются для придания уклона водосточной системе вручную во время установки. Главная особенность – необходимость монтажа до начала кровельных работ, в противном случае придется демонтировать первый ряд покрытий. В настоящее время считается устаревшей конструкцией и используется редко. Чаще применяются кронштейны, которые фиксируются к карнизной доске или свесам стропильных ног. Могут изготавливаться из пластика или металла. Самые современные модели имеют возможность точной регулировки положение желоба после крепления элементов на доске.
Водосточные желоба	Принимают воду со скатов и направляют ее к воронкам. Монтируются по всему периметру строения с уклоном до 4–5 мм на погонном метре. По форме могут быть круглыми или квадратными, есть варианты самостоятельного изготовления желобов. Монтаж делается после завершения работ по покрытию кровли. Для защиты элементов от падающего снега могут дополнительно использоваться снегозадержатели, это активный метод. Пассивный метод защиты желобов от механических повреждений – соблюдение разности по высоте между продолжением проекции кровли и верхней кромкой элемента водосточной системы. Для правильной установки необходимо сделать предварительные расчеты крыши, параметры водостоков подбираются в зависимости от площади скатов. Одновременно с этими данными нужно рассчитать количество воронок. Они должны успевать пропускать всю дождевую воду во время пиковых нагрузок, рекомендуется одна воронка на 10 м желоба.
Повороты желобов	Чаще всего имеют угол 90°, но иногда встречаются и с углом 135°. Для герметизации мест соединения с желобом применяются резиновые или клеевые уплотнители. Во время монтажа следует обращать внимание, чтобы расстояние от углов поворота к кронштейнам не превышало 10–15 см. Прочность системы в этих местах ниже, требуется более надежная подвеска.
Воронки для сбора воды	Устанавливаются на желобах и направляют собранную ними воду в вертикальные трубы. Правильное крепление невозможно без предварительного расчета, универсальным считается монтаж одной воронки на каждые 10 м желобов. Но конкретное решение следует принимать после внимательного анализа площади ската и максимальных осадков в данной климатической зоне. Воронки могут быть проходными (монтируются в любом месте желоба) и левыми или правыми. Последние устанавливаются только на торцах системы, конструкция имеет специальные заглушки, что упрощает процесс монтажа и повышает надежность всей системы.
Колена и тройники для водосточных труб	Позволяют изменять направление водного потока и подключать к одной вертикальной трубе несколько элементов системы. Вставляются в соединение типа раструб, во время монтирования нужно обращать внимание на направление элементов по отношению к движению воды.
Хомуты для фиксации водосточных труб	Во время установки необходимо следить за расстоянием между точками фиксации элементов, в зависимости от материала изготовления и диаметра трубы оно колеблется в пределах 1,2–1,8 м. Тип фиксации к фасадной стене изменяется с учетом материалов ее изготовления. Хомуты могут быть пластиковыми или металлическими.
Водоотводящие трубы	Имеют различную длину, но большинство производителей придерживается стандарта 3 м. Диаметр подбирается с учетом дебета воды, количество, места установки и общая длина рассчитывается еще до начала работ по монтажу водосливной системы.

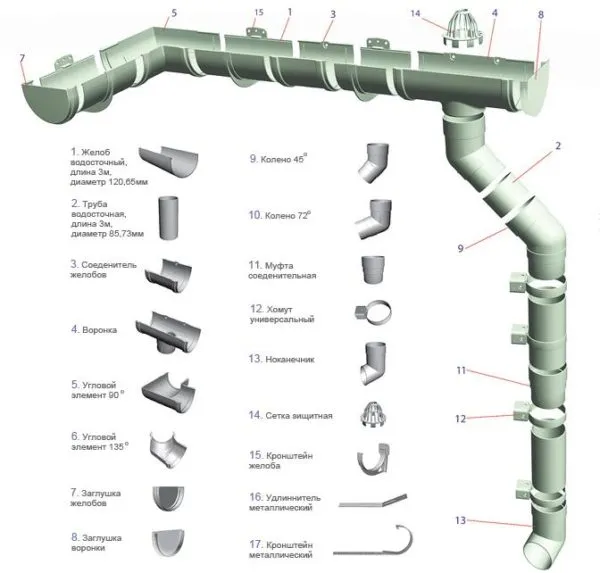

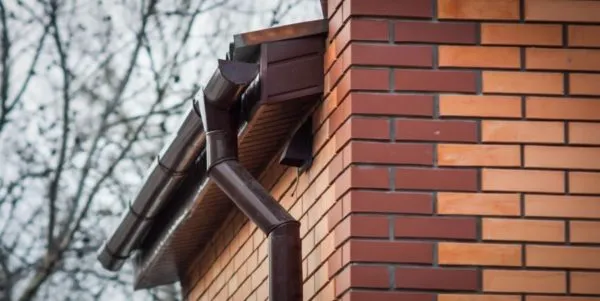

Устройство наружного водостока

Правильно обустроенный в соответствии со СНиП водосток с крыши дома обеспечит надежную защиту фасада от негативного воздействия осадков. О типах водостоков, особенностях их расчета и монтажа можно узнать из статьи на нашем сайте.

Цены на водостоки

Водостоки

Основные ошибки установки водостоков на крыше

Правильный монтаж системы гарантирует не только высокую эффективность, но и долговечность функционирования водосточных систем. Металлические изделия могут деформироваться от чрезмерных нагрузок, вызванных грубыми нарушениями технологии установки, а пластиковые трескаются и требуют полной замены.

Какие ошибки часто допускают неопытные кровельщики?

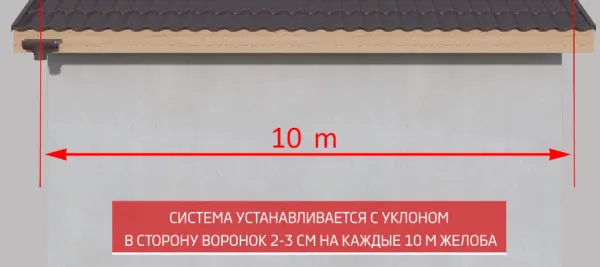

1. Неправильный уклон желобов. Для обеспечения нормального схода воды рекомендуется уклон делать в пределах 3–5 мм на один погонный метр. Если уклон больше, то в конце ската желоб слишком удаляется от края кровельного покрытия и вода в него не попадает. Если уклон недостаточный или линия монтажа кронштейнов непрямая, то образуются застойные участки. В них быстро скапливается пыль и грязь, потом произрастают мхи, полностью перекрывающие просвет желоба. Как следствие – водосточная система перестает работать, желоб нужно очищать. Делать это сложно и долго, а исправить допущенную ошибку не всегда возможно. Иногда приходится подрывать установленную кровлю, что всегда в дальнейшем имеет негативные последствия.



   Уклон желобов

2. Недостаточное количество кронштейнов. Все конструкции рассчитаны на максимально возможную нагрузку на изгиб, с учетом этих данных производители рекомендуют оптимальное расстояние между точками фиксации. Для пластиковых конструкций кронштейны должны быть на расстоянии не более 50 см, для металлических этот параметр увеличивается до 60 см. Никогда не нужно экономить на количестве кронштейнов, стоимость нескольких элементов несравненно ниже, чем цена устранения негативных последствий.



   Важно закрепить оптимальное количество кронштейнов для исключения деформации желобов

3. Неправильное соединение муфт. Из-за нарушения технологии в этих местах появляются протечки. В качестве уплотнителей применяются резиновые элементы или клеевые соединения. Во время монтажа следует прилагать максимум усилий для обеспечения полной герметичности и высокой надежности всех соединений. С двух сторон муфтового элемента нужно устанавливать дополнительные кронштейны.



   Схема фиксации желобов

4. Нарушение рекомендованного пространственного положения желоба. Если продолжить плоскость кровли, то она должна проходить над задней кромкой желоба на расстоянии примерно 20–25 мм. Почему именно такие параметры? Только они одновременно обеспечивают безопасный резкий сход снега с кровли и полный прием всей дождевой воды. Уменьшение зазора станет причиной того, что снег или лед повредят целостность желоба, а увеличение становится причиной попадания воды не в желоб, а на землю. Еще один размер должен четко соблюдаться – вертикальная проекция края кровельного покрытия должна располагаться максимально ближе к центру желоба. Допустимое отклонение не может превышать 1/3 его ширины. Несоблюдение этого параметра также становится причиной схода дождевых вод мимо водосточной системы.

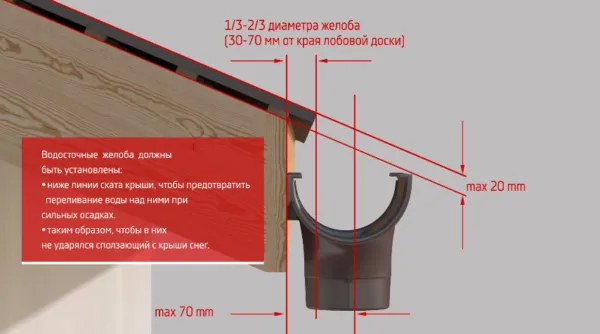

   Пространственное положение желоба

Каждый вид системы имеет свои незначительные конструкционные отличия, но они влияют лишь на технологию монтажа, а принципы общие для всех.

Цены на популярные модели шуруповертов

Шуруповерты

Видео — Как рассчитать водосточную систему?

Пошаговая инструкция установки водостоков

Работы следует начинать только после того, как нарисован эскиз водоотвода, определены места фиксации и количество кронштейнов и хомутов. На эскизе имеются участки монтажа воронок и вертикальных сливных труб со всеми коленами и муфтами. Номенклатура и количество материалов известны, все элементы закуплены.

Шаг 1. Установите на место воронку водосточной системы, она должна располагаться в самой низкой точке карнизной доски.

Установка воронки

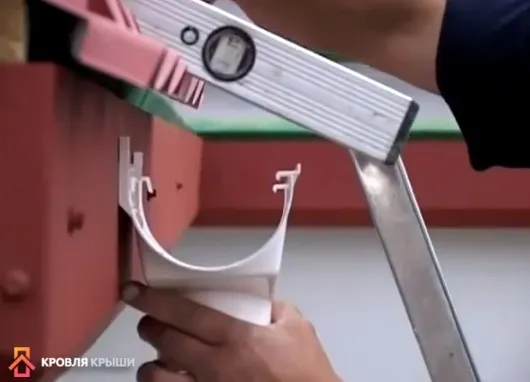

Перед креплением при помощи пузырчатого уровня или любой ровной рейки проверьте правильность положения элемента. Приставьте уровень на кровельное покрытие, поднимайте/опускайте воронку до тех пор, пока ее противоположный борт не установится на расстоянии ≈ 2 см от нижней плоскости инструмента. Отметьте места фиксации воронки.

Помните, что высовывание кромки кровли не должно превысить 1/3 диаметра желоба. Если во время монтажа карнизной (лобовой) доски или кровли были допущены ошибки, то их следует исправить. Оптимальный выход – отрегулировать положение доски, оторвать ее и укоротить или удлинить кобылки стропильной системы.

Фиксация воронки

Шаг 2. Зафиксируйте с двух сторон воронки кронштейны, расстояние между элементами 2–3 см.

Выбор положения кронштейна около воронки

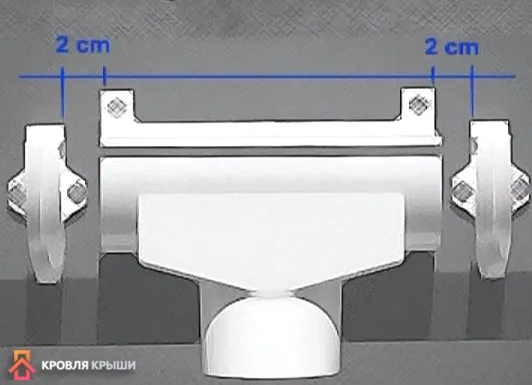

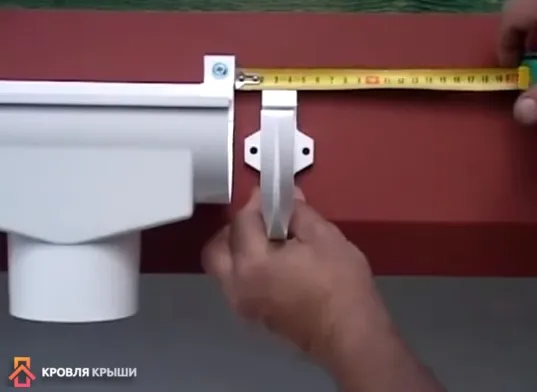

Расстояние между кронштейнами и воронкой

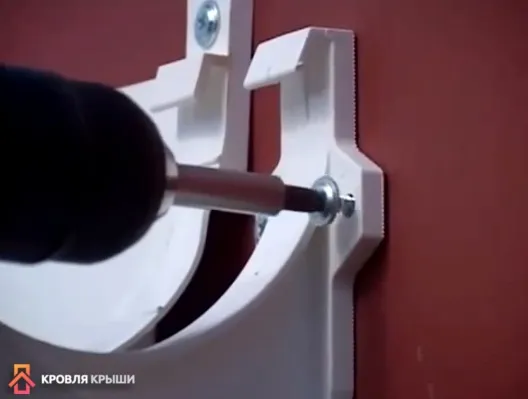

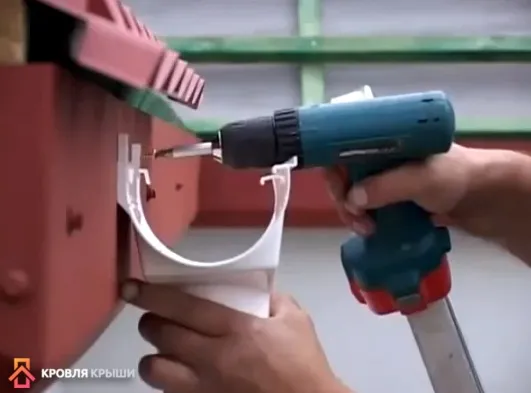

Фиксация кронштейна саморезом

Шаг 3. Установите кронштейны для крепления желобов. В нашем примере они пластиковые и фиксируются на карнизную доску. Есть вариант крепления кронштейнов из металлических полос на обрешетку, они должны устанавливаться до начала покрытия крыши.

Существует два способа правильного монтажа кронштейнов.

Первый.

1. Сделайте разметку кронштейнов.

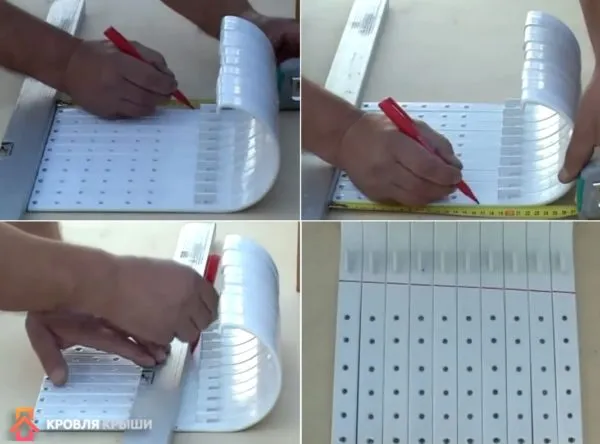

   Разметка кронштейнов



   Схема разметки

2. Под разметке согните кронштейны.

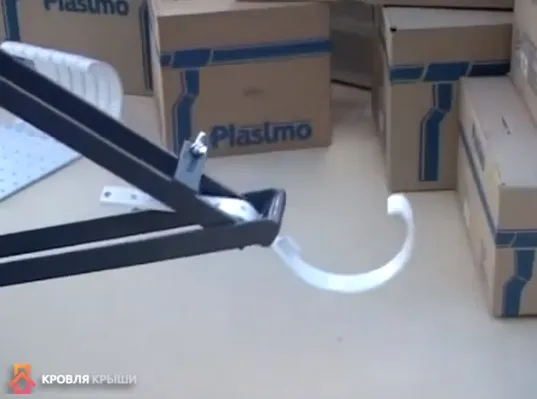

   Изгибание кронштейна

3. Болгаркой или напильником сделайте неглубокие пропилы в нижней части кронштейнов ровно посредине элементов.

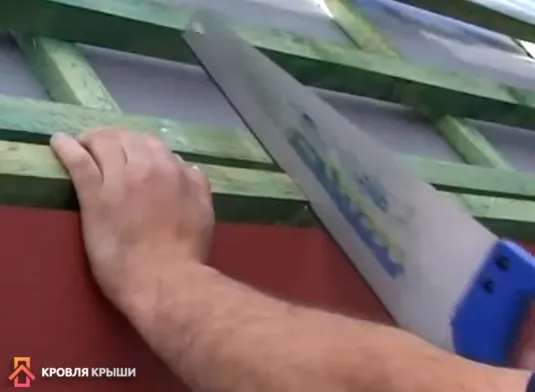

   Пропил можно сделать ножовкой

4. Прикрепите на места два крайних кронштейна, перед этим рассчитайте наклон. Все производители рекомендуют его делать в пределах 2–4 мм на погонный метр ската.
5. Проверьте положение карнизной доски, если ее кромка горизонтальная, то регулировать наклон намного проще. Если нет, то необходимо специальной веревкой с синькой отбить горизонтальную линию на доске и по ней отмерять наклон.
6. Натяните между крайними элементами веревку и по ней устанавливайте все оставшиеся кронштейны. Не забывайте, что рекомендуемое расстояние между ними примерно 60 см. Можно несколько сантиметров изменять в ту или иную сторону и за счет этого добиваться симметричного расположения элементов.



   Крепление кронштейнов, порядок действий

Второй.

Контрольную нить можно натягивать с упором на верхнюю поверхность кронштейнов. Конкретное решение следует принимать на месте с учетом расположения элементов и особенностей крыши здания.

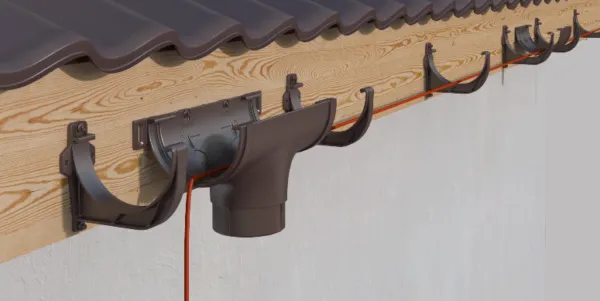

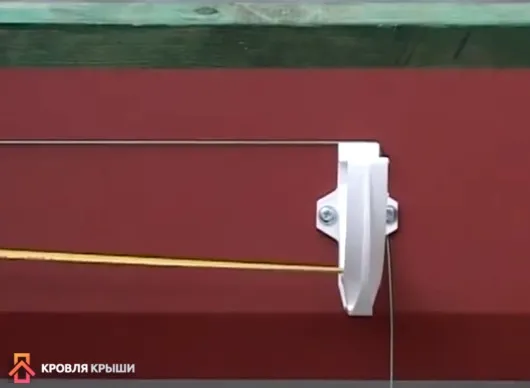

Закрепленный кронштейн и контрольная нить

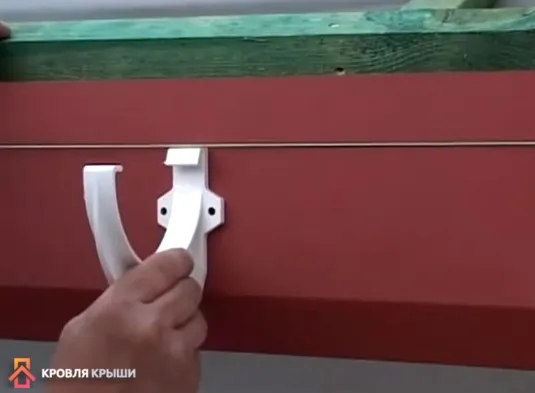

Выбор положения кронштейна в соответствии с натянутой нитью

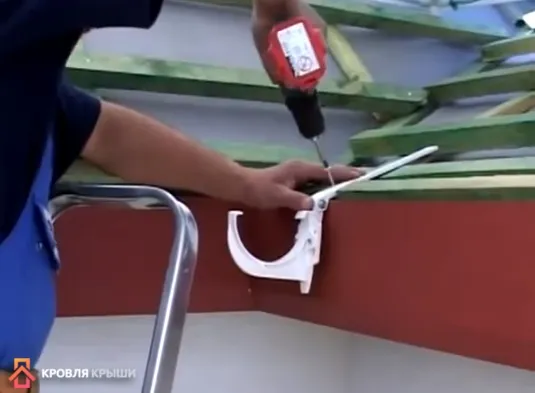

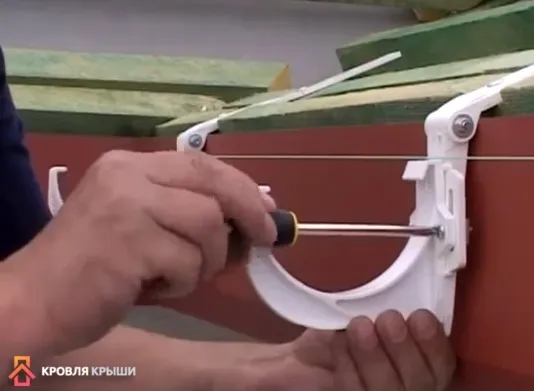

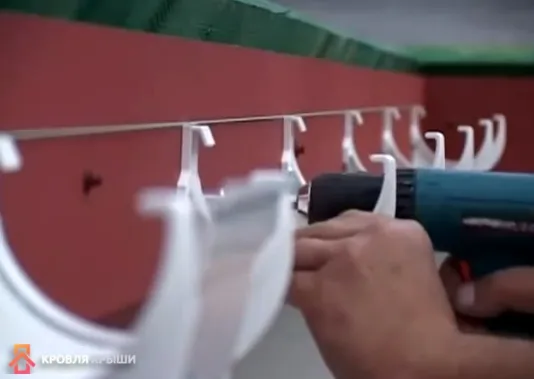

Крепление кронштейнов к доске

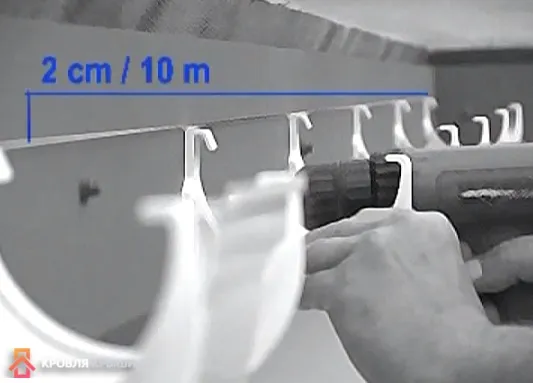

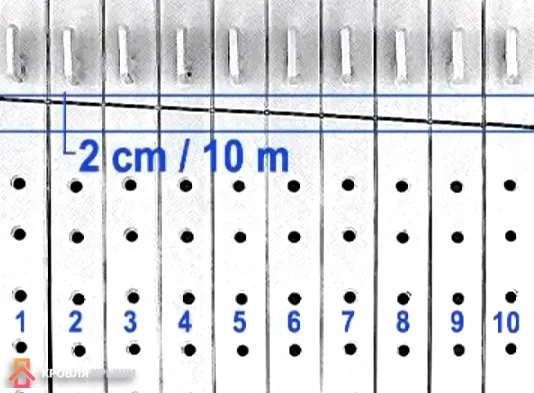

Уклон кронштейнов 2 см на 10 м

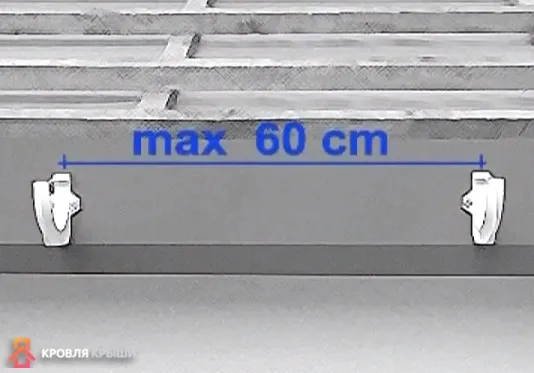

Расстояние между кронштейнами не более 60 см

Практический совет. Известные производители предлагают универсальные крюки для крепления желобов. Они фиксируются к обрешетке и имеют две степени регулировки: вертикальность положения и угол наклона. Это позволяет вставлять все параметры положения уже после прикручивания элемента к стропильной системе и завершения накрытия крыши. Металлические крюки также устанавливаются до покрытий крыши, но крюки не имеют регулировки, процесс правильной установки следует делать сразу одним из описанных способов.

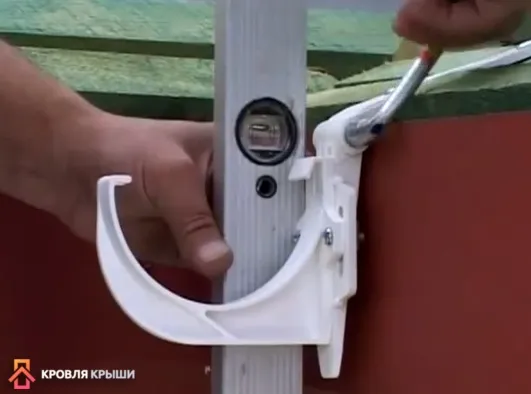

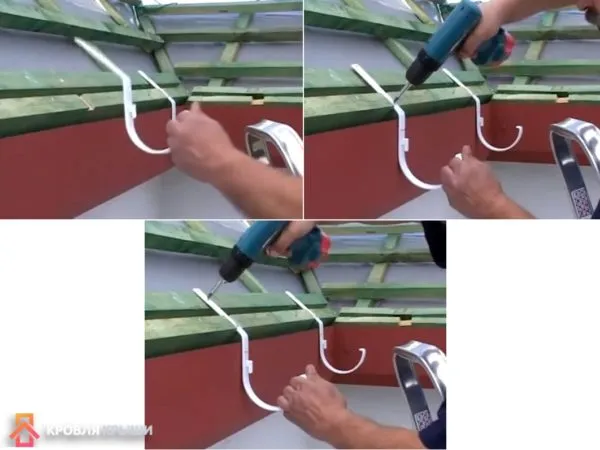

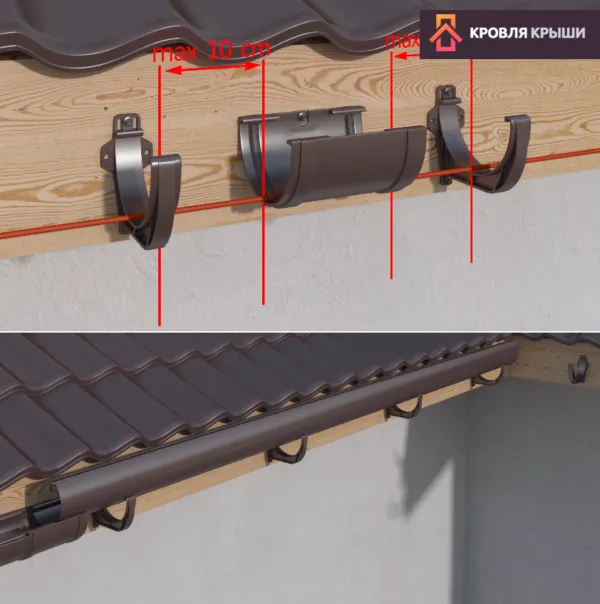

Крепление универсального крюка

Регулировка по высоте

Корректировка наклона

Шаг 4. После фиксации всех кронштейнов можно приступать к сборке и установке желоба. Резать элементы рекомендуется обыкновенной ножовкой по металлу или болгаркой с абразивным диском. Торцы зачищайте острым ножом, они легко срезаются по линии.

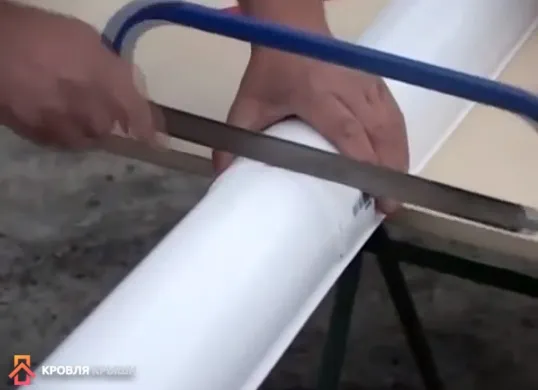

Распил желоба

Практический совет. Чтобы правильно установить воронку и соединить ее с желобами, газовой зажигалкой немного нагрейте края среза и, пока пластик теплый, согните его в нужном месте. Такая простая операция обеспечит полный сход воды с желоба в воронку.

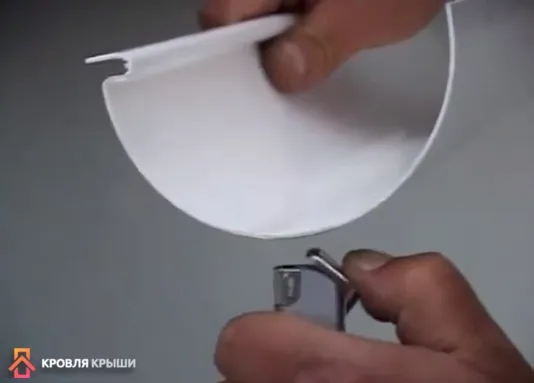

Нагрев края желоба

Отгибание нагретого края желоба

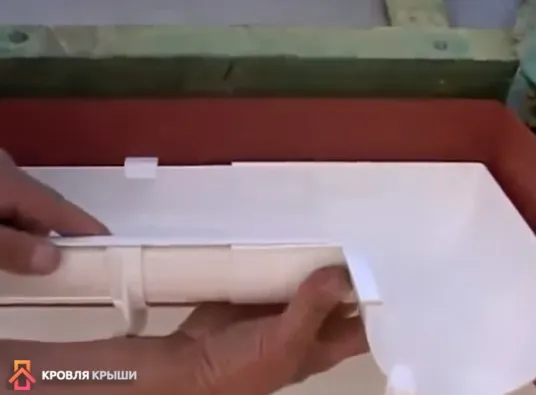

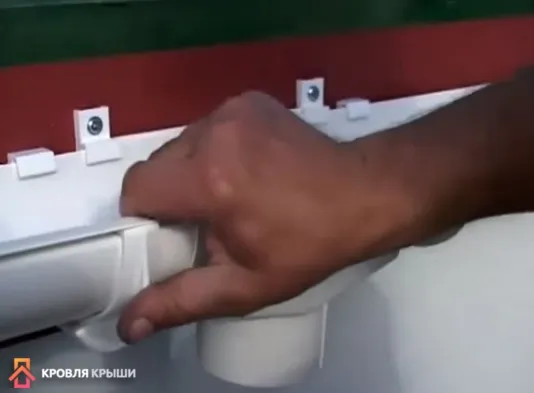

Установка желобов, стыковка с воронкой

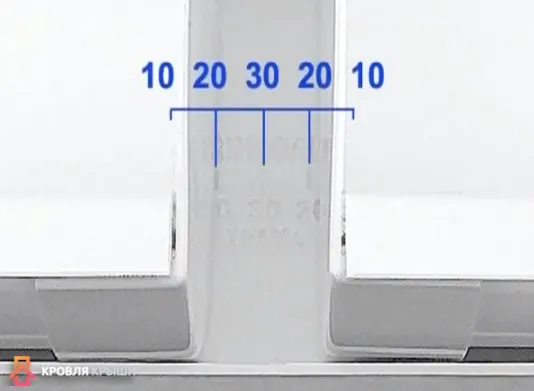

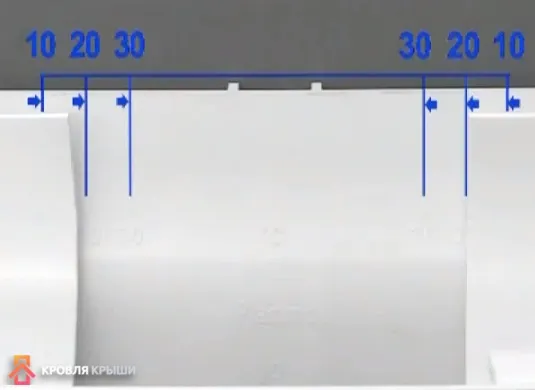

На внутренней стороне воронки есть линии с нанесенными цифрами. Эти метки указывают на оптимальное положение торцов желобов, которое соответствует температуре воздуха на момент установки элементов. Обязательно выполняйте это условие. Дело в том, что пластики имеют большие коэффициенты тепловых расширений, если рекомендации не выполняются, то есть риски вспучивания или выпадения торцов из воронки.

Если присмотреться, можно увидеть метки на внутренней части воронки

Важно. Категорически запрещается приклеивание или использование дополнительных герметиков для соединения желобов в воронке такого типа. Отдельные элементы должны иметь возможность немного смещаться в ту или иную сторону в зависимости от колебания температуры окружающего воздуха.

Для увеличения длины желобов используется специальные соединители, они приклеиваются и защелкиваются. Клей надо специальный, он продается в комплекте с водосливной системой. На клей садятся и поворотные углы желобов. Требуется не менее трех полос клея толщиной примерно 5 мм каждая. Муфты надеваются на желоб и поворачиваются до щелчка. Расстояние кронштейнов до угла поворота не более 5 см. В местах крепления поворотов дополнительно устанавливаются фиксаторы, они увеличивают надежность и устойчивость собранных узлов, исключают появления чрезмерных нагрузок на изгиб.

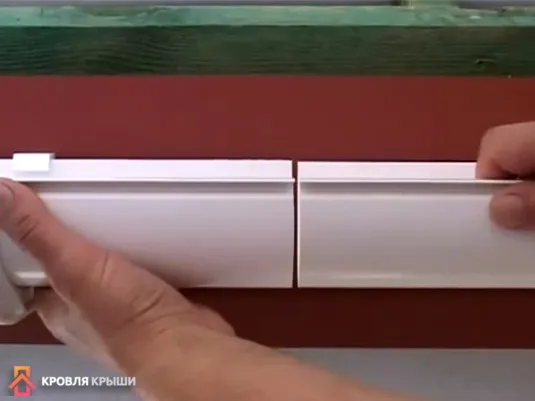

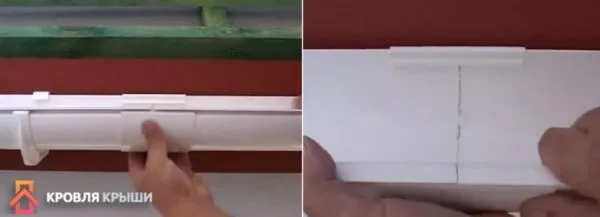

Соединение двух желобов по длине

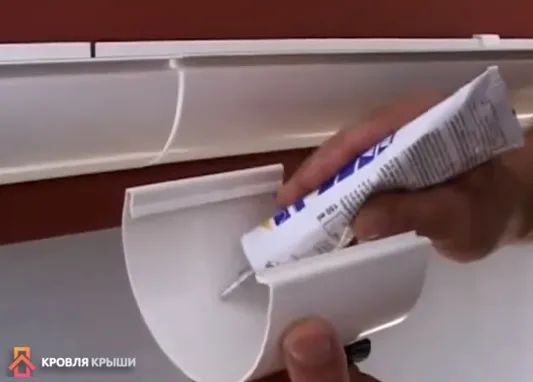

Клей наносят полосами на внутреннюю часть соединителя

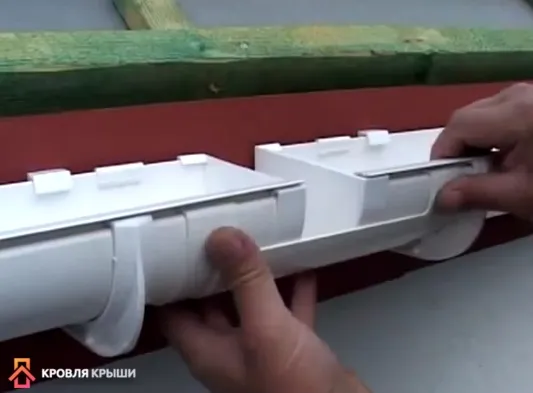

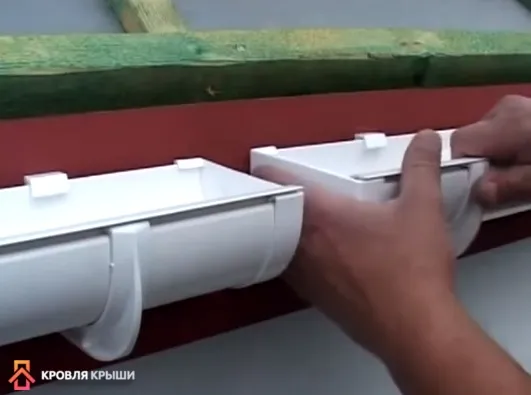

Установка соединителя

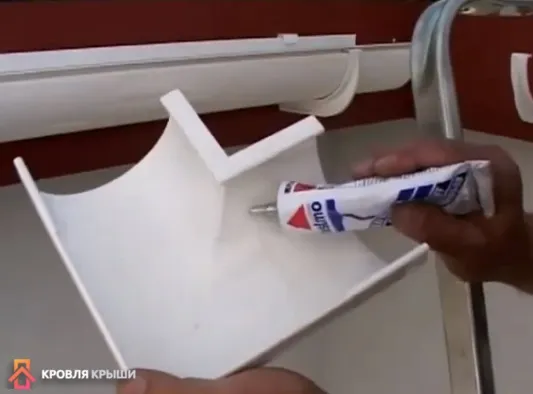

Аналогично клей наносят и на угловой элемент

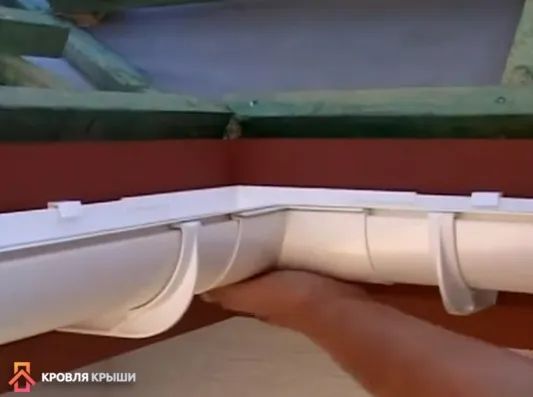

Приклеивание углового элемента

Установка следующего желоба

Шаг 6. Установите на желоба заглушки, они тоже приклеиваются специальным составом.

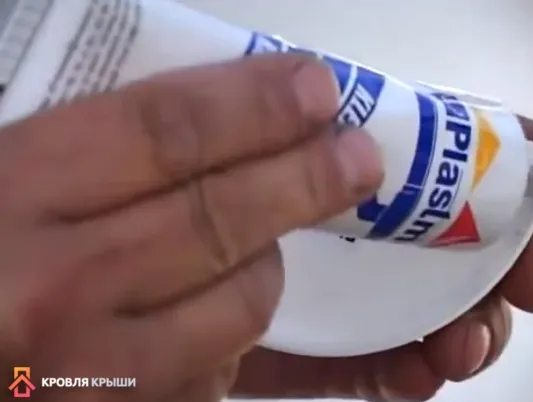

На заглушку наносят клей

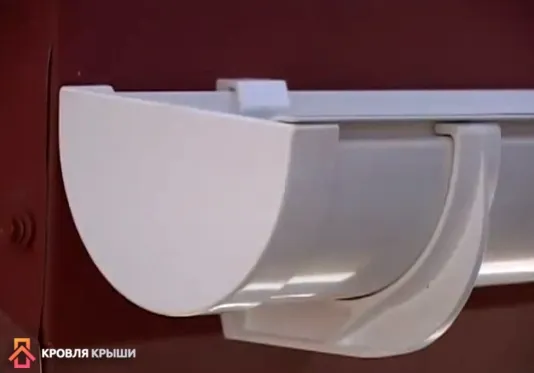

Приклеенная заглушка

Есть варианты, когда вместо клея производители используют резиновые прокладки. Такой способ уплотнения менее надежен, резиновые детали со временем теряют пластичность и в некоторых местах могут появляться протечки. Применение силиконовых герметиков в качестве дополнения неэффективно. Силикон под воздействием влаги и отрицательных температур отслоится от пластика уже на второй год эксплуатации водосливной системы.

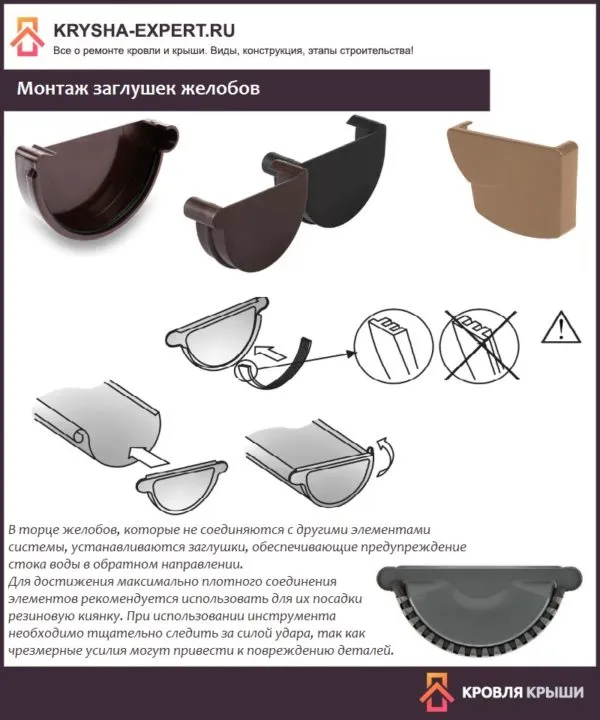

Монтаж заглушек желобов

Если схема монтажа водосливной системы предполагает наличие двух торцов желобов на одном скате, то их обустройство выполняется в таком порядке.

Установка заглушки. Два торца желобов на одном скате

1. Намажьте клеем заглушки и приклейте их к открытым торцам желобов. Делайте это поочередно, тщательно прижимайте элементы друг к другу для обеспечения плотного примыкания. Но не надо очень бояться щелей, они не страшны – торцы занимают самое высокое положение, вода в этих местах не скапливается.

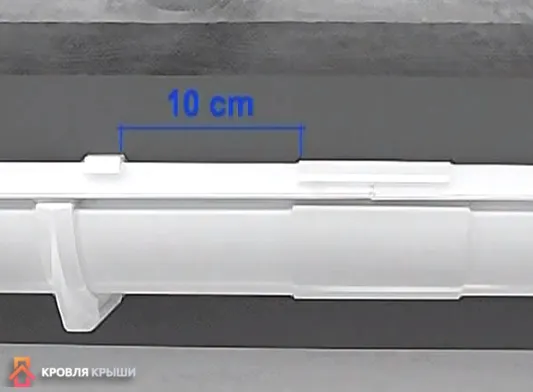

   Расстояние между заглушками

2. Снизу на место примыкания наденьте декоративный элемент. Расстояние между торцами желобов следует подбирать таким же образом, как и в случае монтажа воронки. На элементе есть линии с указанием параметров температуры, руководствуйтесь рекомендованными положениями.



   На оба желоба надевают декоративный элемент

3. На завершающем этапе монтажа прикройте сверху соединение крышкой, она исключает попадание воды в стыки между торцами и направляет ее в желоба.

На этом установка горизонтальных элементов водосливной системы закончена, можно начинать монтаж вертикальных труб.

Установка вертикальных водоотводов

Сложность работ в том, что вертикальные отводы имеют несколько углов для соединения с воронкой. Количество различных поворотов зависит от архитектурных особенностей здания.

Шаг 1. Замерьте расстояние от воронки к стене дома, подберите два угла и замерьте длину муфтовых отрезков. Недостающее расстояние следует увеличивать куском прямой трубы. Он отрезается ножовкой или болгаркой, края нужно очищать от заусениц.

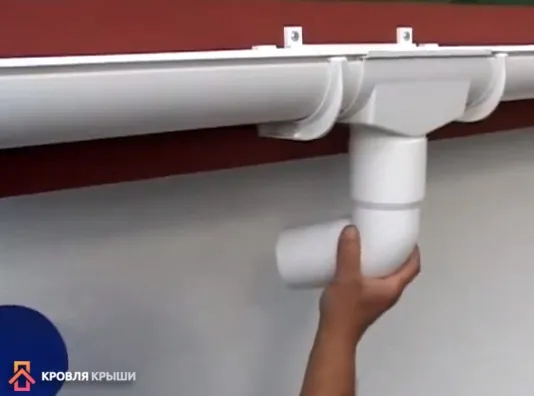

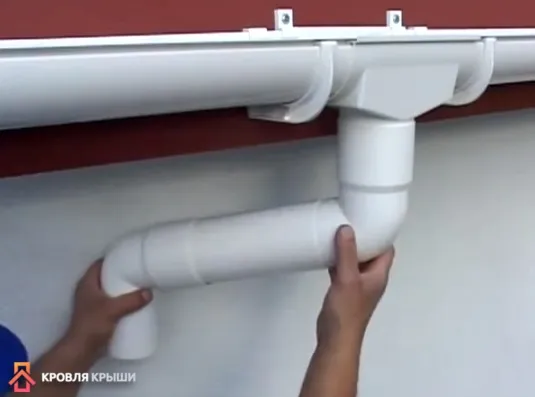

Предварительная сборка деталей без клея

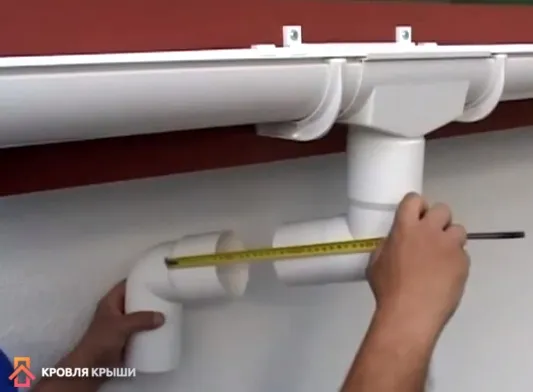

Замеры

Шаг 2. Приклейте верхнее колено к воронке, остальные следует только вставлять. Верхнее колено делается неразборным по одной причине – в этом месте невозможно прикрутить хомут, колено держится только на воронке.

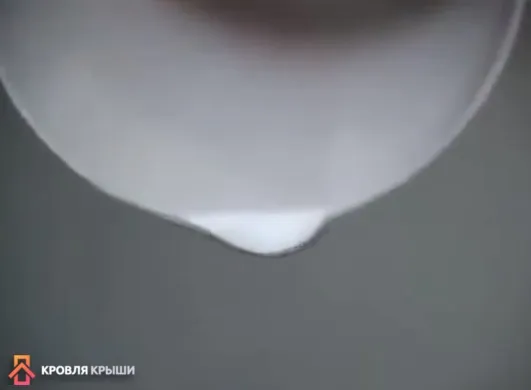

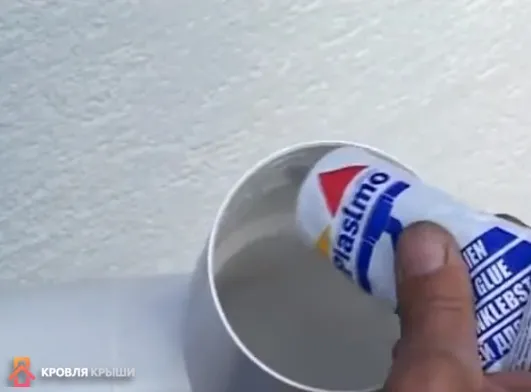

Нанесение клея

Соединенные элементы

Шаг 3. Отметьте места крепления хомутов для труб. Делать это можно двумя способами. Первый – отбить вертикальную линию по всей высоте дома и на ней высверливать на нужном расстоянии отверстия под хомуты. Второй – при помощи уровня отмечать точки установки элементов поочередно для каждого хомута, уровнем выдерживать вертикальность положения. Оба метода имеют свои преимущества и недостатки, принимайте решение на месте с учетом своей квалификации.

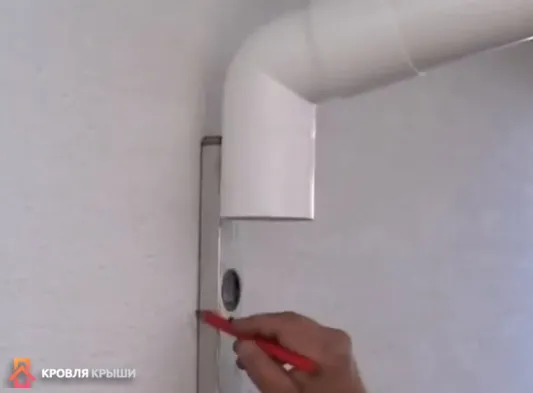

Отметка положения хомутов для труб

Шаг 4. Высверлите отверстие под пластиковый дюбель, закрепите основание хомута. Работайте осторожно, при чрезмерных усилиях пластик может дать трещину, придется элемент заменять новым.

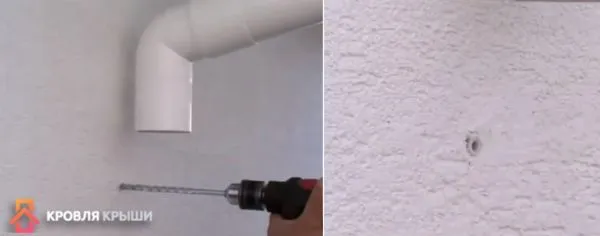

Сверление отверстия под дюбель

Если стена дома имеет слой изоляции из пенопласта или минеральной ваты, то длина дюбеля должна увеличиваться с таким расчетом, чтобы в твердой стене было отверстие глубиной не менее 3 см.

Шаг 5. Вставьте трубу в угол и зафиксируйте ее положение хомутом. Производители рекомендуют на одном целом отрезке трубы устанавливать не менее двух хомутов, получится около каждой муфты по два с каждой стороны.

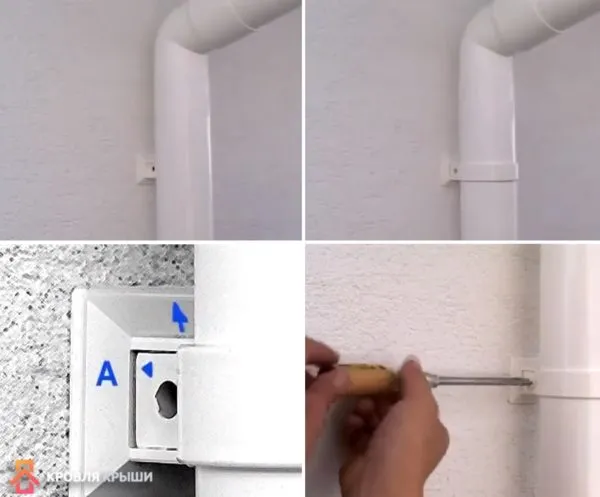

На пластиковых хомутах есть буквенные обозначения. Верхний хомут прикручивается таким образом, чтобы стрелка указывала на букву «А» на подставке.

Положение «А»

Нижний хомут фиксируется в положении «В», на эту букву должна указывать стрелка. Дело в том, что держатели хомутов имеют различную толщину упорных поверхностей, стрелка указывает на усиленную, именно в этом направлении будут действовать основные усилия.

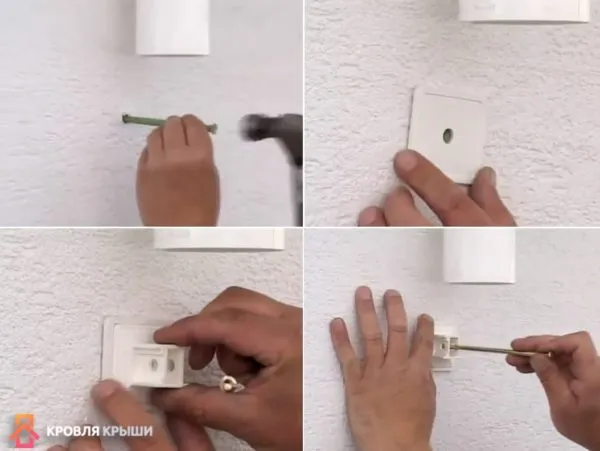

Процесс установки крепежа

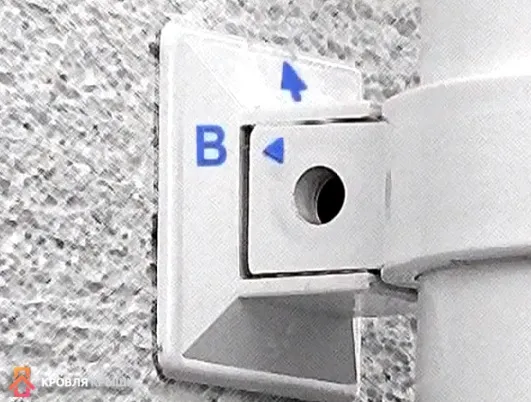

Положение «В»

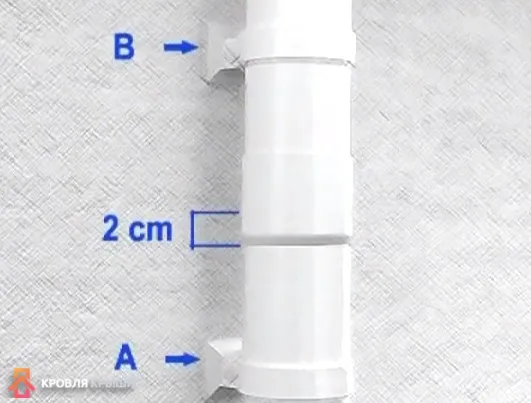

Если в связи с особенностями размеров здания требуется соединение двух труб, то в муфте обязательно следует оставлять зазор для их свободного перемещения. Ширина зазора не менее двух сантиметров.

Ширина зазора

Монтажные работы заканчиваются приклеиванием колена для подачи воды на отмостку, в приемник мелиоративной системы или в емкость для сбора дождевой воды. Потом ее используют для полива или в иных хозяйственных целях.

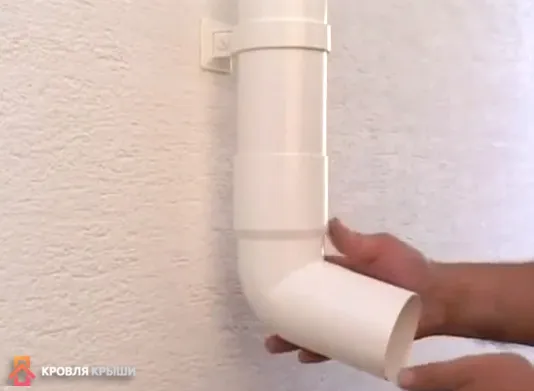

Колено для подачи воды на отмостку
