Измерение сопротивления мультиметром и последовательность действий при проверке резисторов

В некоторых случаях у нас может возникнуть необходимость проверить целостность электрического кабеля, провода или убедиться в наличии или отсутствии контакта. Это может быть сетевой шнур любого устройства, кабель для интернета или даже электрическая спираль бытового прибора.

…

Необязательно быть специалистом по электронике, чтобы справиться с подобной тривиальной задачей. Каждый может выполнить простую работу, руководствуясь некоторыми правилами и инструкциями, описанными ниже.

Устройство мультиметра

Мультиметр представляет собой прибор для измерения сопротивления, напряжения, тока, возможно, ёмкости. С помощью него можно проверить различные электронные компоненты: резисторы, диоды, транзисторы, конденсаторы, а также измерить значения электрического тока и напряжения, установить целостность электрических проводов.

Практически любой мультиметр состоит из следующих составных частей:

• В верхней части устройства располагается жидкокристаллический экран, на котором будут отображаться результаты измерений. Существуют и стрелочные приборы, но они в настоящее время встречаются редко.
• В центральной части мультиметра располагается поворотный переключатель, с помощью которого устанавливается вид измерения и его диапазон.
• В нижней части гнёзда, в которые вставляются шнуры с острыми наконечниками (для прокалывания изоляции), идущие в комплекте с прибором.

Питание цифрового прибора с жидкокристаллическим экраном осуществляется от батарейки (крона) напряжением 9 В, или аккумулятора того же номинала. Следует следить за значком батарейки на экране дисплея. Если он замигал, батарейку надо менять, иначе показания прибора будут недостоверны. Принцип действия такого мультиметра основан на сравнении измеряемых величин с эталонными, и вычисления истинного значения. Для аналоговых стрелочных приборов питание не нужно, они работают по другому принципу.

Конечно, цифровые мультиметры удобнее, но у стрелочных есть одно неоспоримое преимущество, они работают в условиях сильных электромагнитных полей, где цифровые приборы бессильны.

Порядок действий при измерении сопротивления

Единицей сопротивления является Ом. При измерении нагрузки различных приборов и резисторов, показания прибора могут составлять: доли ома, омы, килоомы (кОм), мегаомы (МОм).

Прозвонка электрических проводов

Для прозвонки любых электрических проводов необходимо выполнить следующий порядок действий:

1. Вставить шнуры в гнёзда, как правило, справа внизу. Чёрный провод в гнездо с надписью COM, красный в гнездо VΩ.
2. Включить прибор. На некоторых мультиметрах для этого достаточно повернуть переключатель. Есть мультиметры, которые имеют дополнительную кнопку включения.
3. Установить диапазон измерения, переместив переключатель в сектор Ω, и выбрав минимальное значение для прозвонки провода, или нужный диапазон для проверки сопротивления.
4. Проверить исправность прибора, прикоснувшись наконечниками щупов, друг к другу. На экране должны появиться цифры от 0.2 до 0.6, сопротивление собственных проводов. Разъединить щупы, на дисплее появится единица в крайнем левом положении, что означает бесконечное сопротивление, или обрыв.

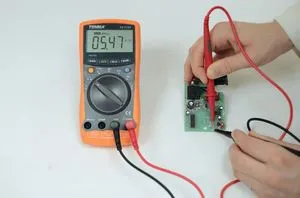

5. Убедившись в исправности прибора, можно приступать к прозвонке электрического провода, для чего следует прикоснуться к нему, щупами с противоположных сторон, при необходимости проколов изоляцию.

Осталось сделать вывод об исправности объекта измерения. Если на дисплее слева единица, значит, проверяемый провод, неисправен (в обрыве). При проверке, например, сетевого шнура, показания прибора должны быть в пределах 0.6–1.5 Ом. Если надо просто убедиться в исправности линии, можно повернуть переключатель на прозвонку (значок диода и громкости). Тогда о целостности провода будет сигнализировать звуковой сигнал.

Проверка сопротивления электрических спиралей

Иногда может возникнуть необходимость замерить сопротивление электрической спирали (ТЭНа), например, в электроплите, чайнике, утюге, стиральной машине и т. д.

При проверке электрической спирали, например, мощностью 1 кВт, показания мультиметра должны быть около 50 Ом, в идеале 48.4 Ом. Вспомнив закон Ома I=U/R и определение мощности электрического тока W=I*U из школьного курса физики, можно легко рассчитать сопротивление любой электрической спирали прибора, зная его мощность.

Измерение значения сопротивления резисторов

Резистором называется электронный компонент с фиксированным или изменяемым значением электрического сопротивления. Это простейший радиоэлемент, единственной функцией которого является сопротивление электрическому току. Потребность в проверке резистора может возникнуть, например, при ремонте автомобиля или бытовой техники. Зная его номинал, можно установить пригодность элемента для дальнейшего использования.

Основными неисправностями резистора бывают: нарушение контакта между корпусом резистора и выводами или выгорание токопроводящего слоя. В результате значения сопротивления могут выйти из параметров либо уйти в бесконечность (обрыв). Иногда подозрения в исправности резистора могут возникнуть по его внешнему виду – потемнение корпуса, но так бывает не всегда. Да и потемнение резистора ещё не говорит о неисправности, а сигнализирует о его, в какой-то момент времени, перегреве. В любом случае не помешает проверить резистор мультиметром.

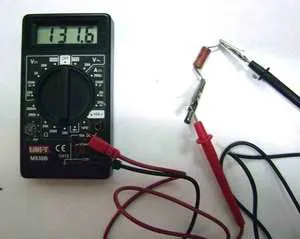

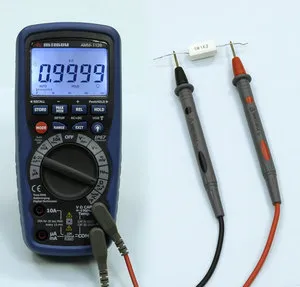

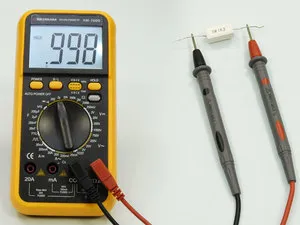

Чтобы измерить сопротивление резистора, надо прикоснуться наконечниками щупов к противоположным выводам этого элемента, предварительно установив переключатель на нужный диапазон, и снять показания на экране. Чтобы дать заключение о его исправности, нужно сравнить эти показания с маркировкой на корпусе сопротивления. К сожалению, надписи на корпусе резистора сделаны не в явной форме и неспециалисту разобраться с ними самостоятельно не так просто, но здесь на помощь может прийти соответствующий справочник или интернет.

Величины сопротивлений резисторов регламентированы. Отличия от номинала (разброс) в процентном отношении зависит от класса точности и может составлять от 0.1% у высокоточных до 20%.

Маркировка зарубежных резисторов выполнена в виде цветных колец различной ширины, опоясывающих корпус. В интернете также можно найти таблицы, по которым её можно расшифровать либо воспользоваться калькулятором цветовой маркировки в режиме online.

Проверка сопротивления резистора неизвестного номинала

Если сопротивление резистора неизвестно, лучше поставить переключатель на верхний предел чувствительности, например, 2 МОм и, поворачивая рукоятку переключателя вправо, найти нужный диапазон. В принципе, при измерении сопротивления, порядок не так важен. Если поставить минимальную чувствительность, на экране появится единица, вращая рукоятку влево, также можно найти нужный диапазон.

И всё-таки правильнее поступать так, как сказано в первом случае. Ведь при измерении напряжения или тока порядок важен, и можно вывести прибор из строя, поступая, как сказано во втором способе. Лучше сразу привыкать к определённой, универсальной последовательности действий.

Следует быть аккуратным при измерениях, и не касаться руками неизолированных частей щупов, иначе, вместо резистора, можно измерить сопротивление собственного тела.

Измерение сопротивления мультиметром. Переменные резисторы

Переменный или подстроечный резистор имеет, по сравнению с обычным, ещё один подвижный контакт (бегунок). Распространённой неисправностью такого радиоэлемента, является плохой контакт, или отсутствие контакта бегунка с подложкой. Поэтому при проверке такого резистора, необходимо проверить не только сопротивление подложки, но и контакт бегунка с подложкой.

Сделать надо следующее:

1. Установить переключатель в сектор измерения сопротивления Ω, выбрать нужный диапазон в зависимости от номинала резистора.

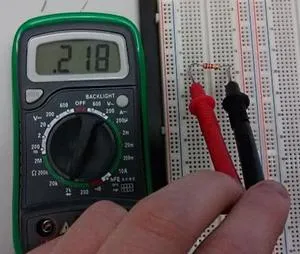

2. Одним щупом встать на подложку с любой стороны, другим — на подвижный контакт. Если плавно перемещать бегунок, также плавно должны изменяться показания прибора.

Если значения сопротивления на дисплее не меняются, или изменяются скачкообразно, значит, резистор неисправен. Многим, наверное, знаком неприятный характерный треск при изменении громкости на старой видео или аудиоаппаратуре. Он как раз и указывает на плохой контакт бегунка и подложки. Конечно, на современных бытовых приборах и аппаратуре сейчас в основном применяется электронная регулировка, но можно встретить и механические регуляторы.

Заключение

В настоящее время различных видов мультиметров великое множество. Некоторые из них могут конструктивно отличаться от описанных выше. Но методика проверки сопротивления бытовых приборов и резисторов одинакова для всех устройств.

Как должно проводиться измерение сопротивления изоляции мегаомметром?

Измерение сопротивления изоляции мегаомметром (также называемым мегомметром) проводится для проверки состояния изоляции электрических систем и оборудования. Для проведения измерения необходимо следовать определенной последовательности действий:

1. Подготовьте мегаомметр к работе согласно инструкции производителя. Убедитесь в правильности подключения проводов измерительного кабеля.

2. Отключите оборудование от источника питания.

3. Проверьте, что оборудование не находится под напряжением.

4. Подключите измерительный кабель к оборудованию и к мегаомметру.

5. Включите мегаомметр и установите требуемое напряжение измерения (обычно 500 В или 1000 В).

6. Измерьте сопротивление изоляции, ориентируясь на допустимые значения для данного типа оборудования.

7. После окончания измерения выключите мегаомметр и отключите измерительный кабель.

Важно помнить, что измерение сопротивления изоляции может быть опасным и должно проводиться только квалифицированным персоналом, соблюдая соответствующие меры предосторожности.
