При наступлении зимних холодов возникает необходимость размышления о способах поддержания тепла в помещении. Существует несколько методов, отличающихся по принципу работы, используемому топливу и эффективности.

Но идеи совершенствования классического камина позволили еще в то далекое время не только увеличить эффективность использования камина, но и применять его для отопления дома, состоящего из нескольких комнат. Созданный камин с воздушным отоплением является одной из удачных модификаций классического камина, поскольку имеет ряд характерных конструктивных дополнений.

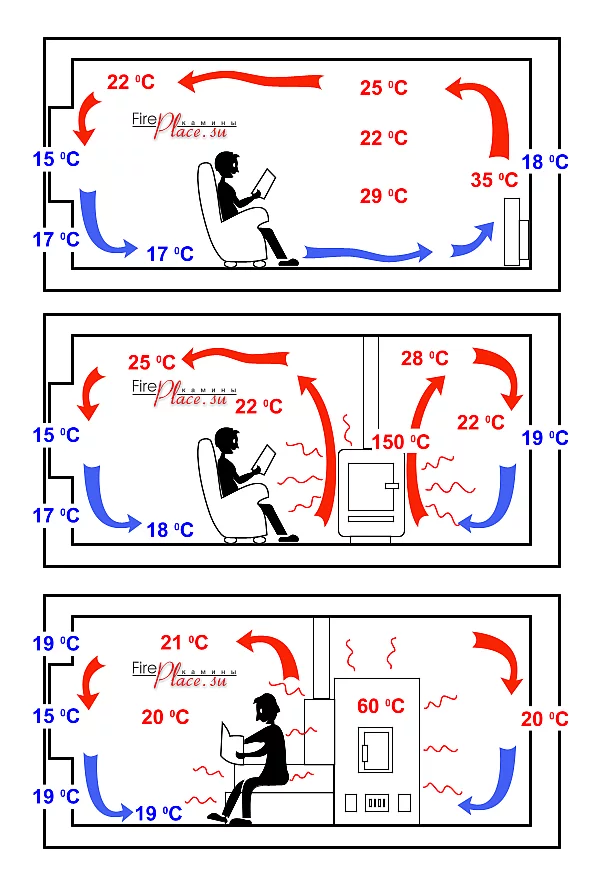

На рисунке схема распределение тепла вокруг камина

Как работает

Чтобы в полном объеме оценить эффективность камина с воздушным контуром, придется рассмотреть принцип передачи тепла в классическом камине. Как известно, существует три способа, позволяющих передавать тепловую энергию. Теплопроводность воздуха достаточно мала, поэтому такой способ никогда и не рассматривался в качестве доминирующего.

Достоинства конвекции раньше не были объективно оценены, поэтому ключевая ставка делалась на излучение. Классический камин с открытой топкой нагревал даже не воздух в комнате, а окружающие предметы, а те, в свою очередь, передавали тепло воздуху и комната прогревалась. Однако о передаче тепла в другие помещения даже нельзя было мечтать.

Со временем перенос вещества, как способ транспортировки энергии все больше и больше стал интересовать печных мастеров. Современное воздушное отопление от камина основано на том, что нагретый воздух разносится по комнатам. В конструкции такого камина реализовывается выполнение двух основных задач:

• эффективный нагрев воздушных масс;
• их передача на расстояние.

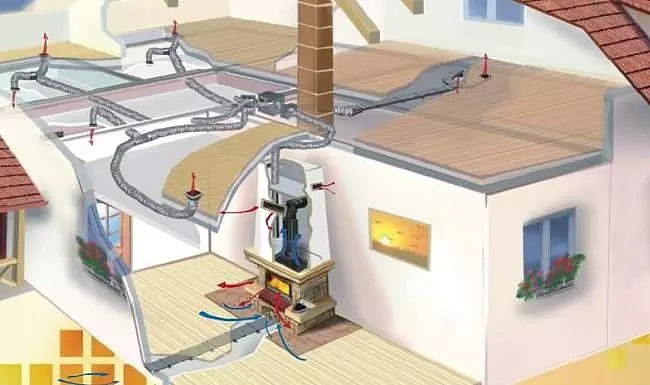

Схема работы воздушной отопительной системы

С первой задачей помогают справиться полые каналы, которые устраиваются в корпусе камина между топкой и внешней стенкой. Они могут быть выполнены в виде лабиринта для того, чтобы увеличить площадь контакта воздуха с нагретыми стенками топки.

Подобным образом устроена русская печь в районе дымохода. Только тап передача тепла производится от горячего воздуха к стенкам. Воздух снизу попадает в каналы через специальные отверстия и нагревается. Конвекционные потоки движутся вверх и походу движения температура воздуха еще больше повышается. Для движения воздуха по извилистым каналам одной естественной конвекции недостаточно. Приходится применять вентиляторы, которые нагнетают новые порции воздуха и вытесняют нагретые массы, обеспечивающие обогрев комнаты.

Вторая задача реализуется за счет разводки воздушного канала по комнатам. Теплый воздух по воздуховодам попадает в соседние комнаты. Если длина воздуховода не превышает 3 метров, тогда для транспортировки используется естественная конвекция. В противном случае обеспечивается принудительная циркуляция.

Достоинства

Рассмотрим основные достоинства каминов с конвекционным отоплением, а затем перейдем к устройству. Системы отопления с воздушной циркуляцией имеют целый перечень преимуществ перед классическим камином, выделим только самые значимые из них.

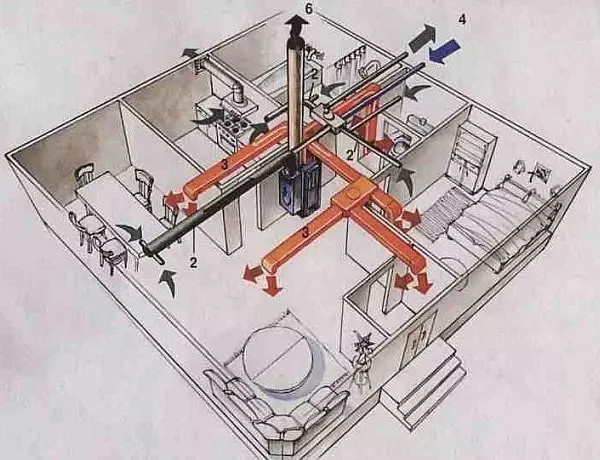

Схема распределения тепла по дому

• Передача тепла с помощью излучения полностью прекращается при остановке камина. Когда погаснет камин с конвекционным принципом нагрева, воздух некоторое время продолжает циркулировать, отапливая все комнаты. Этот факт способствует экономии топлива и повышению КПД.
• Благодаря тому, что для отопления дома используется воздух, есть возможность увеличить эффективность работы камина за счет дополнительного теплообмена не только в области топки, но еще и в дымоходе.
• Циркуляция воздуха подразумевает поступление новых порций извне. Это обеспечивает дополнительную вентиляцию в помещении.
• По сравнению с водяным отоплением, где передача энергии осуществляется в два этапа, воздушный отопительный контур транспортирует непосредственно теплоноситель, который будет наполнять комнату.
• Наличие вентиляторов, которые участвуют в циркуляции теплоносителя, увеличивает длину каналов с воздуховодами до 10 метров.

О возможности установки камина необходимо думать при возведении стен. Во-первых, строительство фундамента для камина легче выполнить, когда еще нет напольного покрытия, а во-вторых, разводка воздушных каналов требует частичного разрушения стен. Во время их возведения можно сразу снабдить комнаты каналами.

Составные элементы

Чтобы понять устройство камина с воздушным отоплением, нужно вникнуть в принцип конвекционной передачи энергии и в строение самой конструкции.

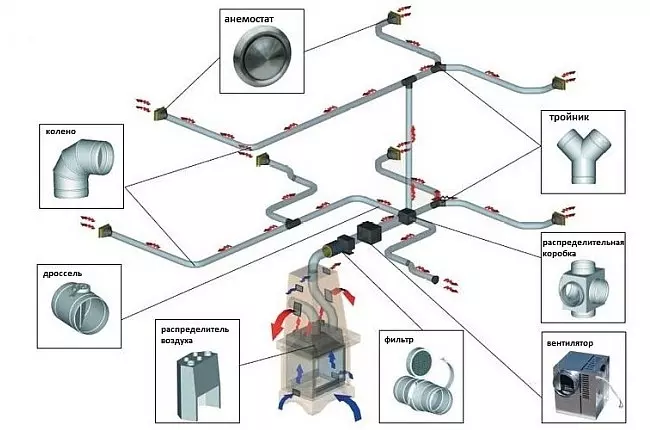

Составные элементы системы

• Корпус камина, выполненный в виде портала.
• топка закрытого типа.
• Распределительный узел, в котором происходит перенаправление воздушных потоков по каналам.
• Воздуховоды, их роль могут играть гибкие трубы.
• Декоративные решетки, прикрывающие места выхода воздуха в пространство комнаты.

Самостоятельный монтаж

Следует сразу заметить, что все работы по организации постройки камина с воздуховодом своими руками довольно трудоемкие. Кроме того, процесс подразделяется на этапы, каждый из которых имеет свое теоретическое обоснование.

Однако это не говорит о том, что самостоятельное обустройство такого камина невозможно. При наличии готовых проектов и необходимых чертежей, можно выполнить весь монтаж качественно и без существенных ошибок даже с минимальным опытом в печном деле.

Многие профессионалы охотно делятся своими наработками. Рекомендуется использовать проверенные годами идеи опытных мастеров. Готовая схема монтажа углового камина воздушного отопления поможет начинающему мастеру на каждом этапе начиная с кладки самого корпуса.

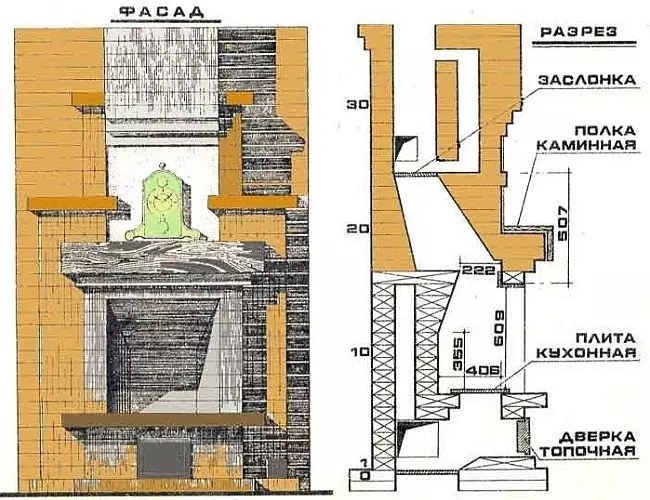

Схема кирпичного камина

Выбор места для камина

Первый подготовительный этап сопровождается выбором места установки будущего камина. Несмотря на то что по дизайнерскому решению существует множество вариантов, в данном случае придется руководствоваться исключительно практичностью решения.

Для качественного отопления дома камином необходимо не только обеспечить комнаты системой воздуховодов, но и оптимизировать длину каналов. Чем меньше длина, тем более качественным будет циркуляция. Следовательно, камин необходимо устанавливать в углу, чтобы задействовать максимальное количество комнат.

В больших домах все комнаты прогреть не удастся, и с этим придется мириться. Но в типовых планировках всегда можно отыскать такую комнату, которая бы граничила с максимальным количеством других комнат.

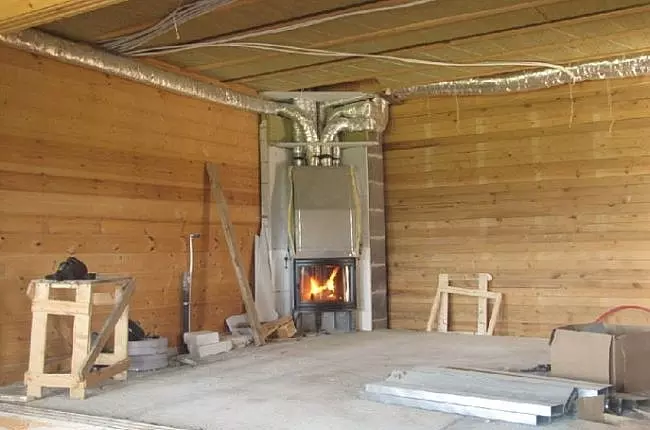

Удачное угловое расположение

Возведение фундамента

По своей массе камин с конвекционным отоплением практически не отличается от классического камина. Этап возведения фундамента тоже будет аналогичным. Роется котлован так, чтобы его глубина была 60-70 см. В зависимости от выбранного проекта, камины могут иметь подиум или прямоугольный корпус, как у английских стилей. Это будет влиять на то, какой площадью выполнять фундамент. Его границы должны на несколько сантиметров превосходить габариты камина.

Для заливки фундамента потребуется песок и щебень. Но иногда котлован заполняют бетонными блоками. Все это создает надежную опору для камина. В качестве раствора следует использовать состав для кладки в пропорции 1:4 из цемента и песка. Высота фундамента должна соответствовать уровню напольного покрытия. Все остальные строительные работы требуется приостановить для полного застывания раствора.

Кладка стенок

Сделав на фундаменте прослойку из рубероида, можно приступать к кладке самого камина. Чтобы учесть наличие всех узлов и калориферных каналов, через которые будет проходить воздух, следует кладку выполнять отдельными рядами по строго определенной схеме. Этот принцип не зависит от опыта работы. Даже профессионалы осуществляют подобные действия с тем отличием, что многие схемы они помнят наизусть.

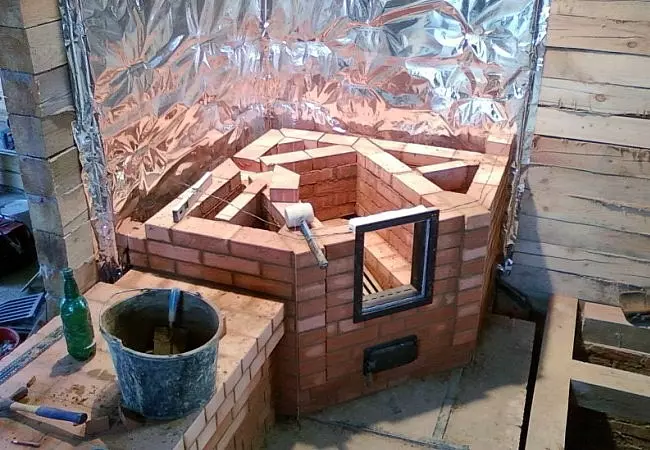

Непосредственное строительство камина

Некоторые варианты каминов предусматривают формирование топки из кирпича. Но встречаются популярные модели, в которых металлическая топка в виде кассеты встраивается в кирпичный портал. Измерения показывают, что варианты с металлическими топками обладают несколько большим КПД, чем с кирпичными. Однако разница настолько несущественна, что каждый выбирает подходящее исполнение на основании собственной платежеспособности.

Установка воздуховодов

В том месте, где воздуховоды проходят сквозь стены комнаты, температура воздуха не такая высокая, как в топке очага. Но предусмотреть условия безопасности все равно необходимо. Места соприкосновения воздуховода и отделочных материалов стен изолируются минеральной ватой.

Сама же магистраль выполняется из кирпича при постройке дома или из гибкой металлической трубы. Задача мастера заключается в теплоизоляции этой магистрали, чтобы воздух как можно дольше сохранял энергию при транспортировке. Скрыть воздуховод можно с помощью короба из гипсокартона. Для этого выполняется каркас из металлического профиля и обшивается листами термостойкого гипсокартона. В некоторых случаях воздушные каналы выполняются внутри стены.

Качественно смонтированная система отопления позволяет с помощью камина эффективно нагреть стразу весь дом, таким образом, удается совместить декоративные качества и технические возможности.
