Кабель ВВГнг: характеристики силового кабеля с пластмассовой изоляцией на низкое напряжение

Кабель силовой с пластмассовой изоляцией на низкое напряжение

ГОСТ 16442-80

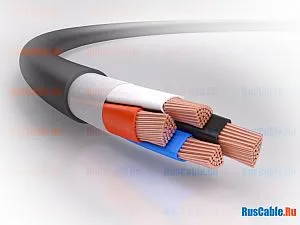

Элементы конструкции и области применения

Характеристики кабелей ВВГнг выделяются из общего набора марок благодаря наличию оболочки или обмотки из ПВХ-пластиката с пониженной горючестью. Эти кабели предназначены для обеспечения безопасности относительно пожаров в кабельных системах, когда они прокладываются в виде пучков.

Для четырехжильных кабелей наибольшее номинальное сечение жил — 185 мм2.

Кабели на напряжение 3 и 6 кВ изготовляют только трехжильными. Двухжильные кабели должны иметь жилы одинакового сечения. Трех-, четырех- и пятижильные кабели должны иметь все жилы одинакового сечения или одну жилу меньшего сечения (жилу заземления или нулевую). Шестижильные кабели должны иметь четыре жилы равного сечения и две жилы меньшего сечения.

Номинальные сечения нулевых жил (меньшего сечения) и жил заземления должны соответствовать указанным в таблице.

Номинальные сечения жил, мм2

Токопроводящие жилы могут быть однопроволочными и многопроволочными в соответствии с таблицей и должны соответствовать классам 1 и 2.

Токопроводящие жилы одножильных кабелей всех сечений и многожильных кабелей сечением до 16 мм2 должны быть круглой формы. Токопроводящие жилы кабелей с поясной изоляцией сечением 25 мм2 и более должны быть секторной или сегментной формы.

Радиус закругления однопроволочных секторных жил должен быть не менее 0,5 мм.

Допускается изготовление кабелей с жилами сечением до 50 мм2 круглой формы.

Токопроводящие жилы изолируются в зависимости от марки ПВХ-пластикатом или полиэтиленом. Действующим стандартом предусмотрено выполнение изоляции из сшитого полиэтилена (обозначение Пв).

Изолированные жилы многожильных кабелей должны иметь отличительную расцветку. Изоляция нулевых жил должна быть голубого (светло-синего) цвета.

Изоляция жил заземления должна быть двухцветной (зелено-желтой расцветки), при этом один из цветов должен покрывать не менее 30 и не более 70% поверхности изоляции, а другой — остальную часть.

Цветовая маркировка должна быть сплошной или в виде продольной полосы шириной не менее 1 мм.

Допускается маркировка изолированных поливинилхлоридным пластикатом жил цифрами, начиная с нуля. Маркировка цифрами производится тиснением или печатанием. Высота цифр — не менее 4,0 мм. Расстояние между цифрами не должно быть более 35 мм.

Изоляция одножильных кабелей может быть любого цвета.

Толщины изоляции кабелей, мм

Скрученные изолированные жилы должны иметь заполнение промежутков между ними.

Допускается изготовление кабелей без лент поверх скрученных изолированных жил при условии сохранения подвижности изолированных жил и возможности отделения без повреждения оболочки от изоляции.

Поясная изоляция должна быть выпрессована из материала изоляции или из поливинилхлоридного пластиката или наложена обмоткой или продольно лентами из полиэтилентерефталатной пленки, поливинилхлоридного пластиката или другого равноценного материала.

Для кабелей на напряжение до 3 кВ включительно допускается поясная изоляция из двух лент полиэтилентерефталатной пленки и двух лент крепированной бумаги.

Номинальные толщины оболочек из ПВХ-пластиката должны соответствовать категории Обп-2

Справочные значения наружных диаметров и масс кабелей отдельных типоразмеров указаны в таблицах

С учетом значительных допусков реальные значения могут отличаться на 5-10% в меньшую или большую сторону.

На пластмассовой оболочке или защитном шланге не более чем через каждые 300 мм должен быть нанесен отличительный индекс завода-изготовителя и год выпуска кабеля.

Требования к электрическим параметрам

Кабели должны выдержать испытание переменным напряжением частотой 50 Гц в течении 10 мин. Значения испытательного напряжения приведены в таблице.

Электрическое сопротивление изоляции кабелей, МОм

Условия эксплуатации

Допустимые температуры эксплуатации, °С

Срок хранения кабелей на открытых площадках — не более 2 лет, под навесом — не более 5 лет, в закрытых помещениях — не более 10 лет.

Почему нельзя использовать кабель ПВС для проводки?

Кабель ПВС — это кабель, в котором используется медный проводник с ПВХ-изоляцией и ПВХ-оболочкой. Он может использоваться для различных электрических приборов, таких как лампы, удлинители, стиральные машины, утюги и т.д.

Однако кабель ПВС не рекомендуется использовать для проводки в стене или в качестве кабеля для подключения электрических розеток и выключателей. Это связано с тем, что кабель ПВС не имеет достаточной жесткости и механической прочности, чтобы выдерживать нагрузки, которые могут возникать при проводке в стенах или при установке внутри электрощитов.

Вместо кабеля ПВС для проводки в стенах рекомендуется использовать специальный провод для электромонтажа, например, провод ВВГнг-LS (маркировка ВВГнг-LS означает, что это кабель с медным жилами, в изоляции из ПВХ и с негорючей оболочкой). Он имеет более жесткую конструкцию и высокую механическую прочность, что позволяет использовать его в качестве кабеля для электрических розеток и выключателей, а также для проводки внутри стен.

Важно учитывать, что для электромонтажных работ лучше обращаться к специалистам, которые могут правильно подобрать и установить кабель в соответствии со всеми необходимыми требованиями и нормами безопасности.
