Кабельный теплый пол: инструкция по самостоятельному монтажу

Домашнее копчение мяса, колбас, сала, рыбы всегда считалось затруднительным из-за длительности процесса. Кроме того, требовалось постоянное участие в процессе, регулирование температуры и влажности дыма, иначе изделия могли оказаться сырыми или слишком сухими. В пищевой промышленности электрические коптильни успешно используются уже давно и позволяют существенно сократить время копчения.

Содержание:

• Что собой представляет кабельный теплый пол
  • Преимущества теплого пола
• Предварительная подготовка поверхности
• Укладка кабеля
  • Правила укладки кабеля
  • Установка термостата и термодатчика
  • Проверка работоспособности теплого пола
• Укладка плитки на теплый пол

Что собой представляет кабельный теплый пол

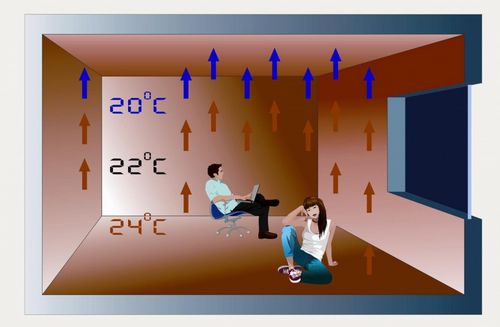

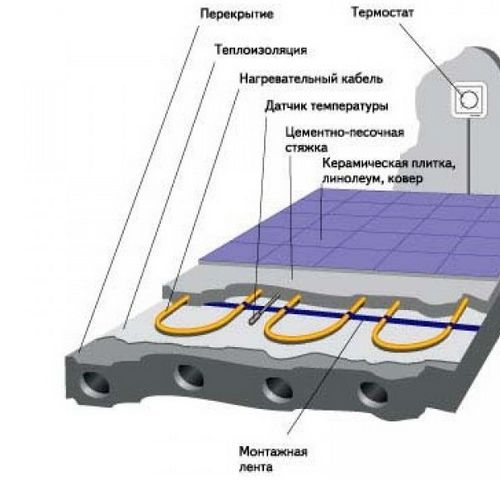

Что же такое теплый пол? Это слоеный пирог, состоящий из черновой и финишной стяжки, утеплителя и собственно самих нагревательных элементов. Согласно технологическим требованиям, условиям теплый пол можно применять в жилых помещениях.

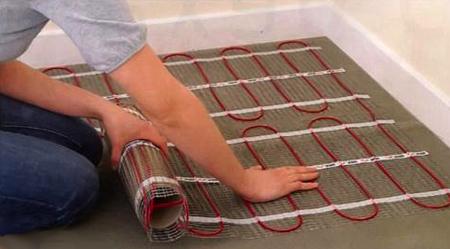

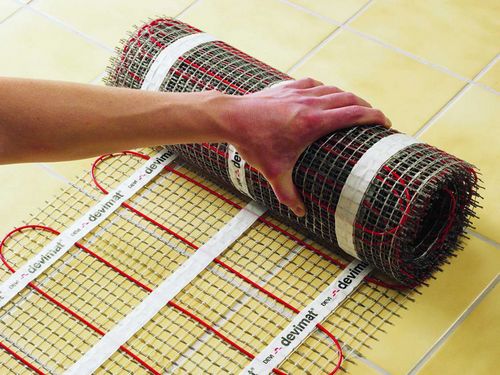

Одним из самых распространенных видов теплого пола является применение водяного обогрева или инфракрасного излучения. Но его не менее эффективный аналог – электрические нагревательные элементы. Их роль выполняет кабель, который продается в катушках или вмонтирован в специальные маты. Какой вариант лучше — все зависит от места установки. Кабельные полы идеально подходят для укладки «под плитку».

Многие специалисты сетуют на то, что кабельные теплые полы значительно поднимают уровень пола, включая слои стяжек и утепления. Но существует специальный, тонкий кабель, который уменьшит общую толщину слоя, но незначительно. То же касается нагревательного элемента, встроенного в маты. Эффективность 2 видов абсолютно одинаковая.

Дополнительно вместе с нагревательным кабелем необходимо установить:

• Термодатчик;
• Терморегулятор.

Преимущества теплого пола

Ванная комната – это особое помещение. Каждое утро в этой части дома мы заряжаемся положительной энергетикой на целый день, а вечером в ней снимаем груз тяжелого трудового дня. В этой комнате можно понежиться в ванной или расслабиться под струями теплого душа. Не очень приятно после теплых процедур становиться на холодный пол, покрытый керамической плиткой. Средством отопления в ванной служат или обыкновенная батарея или полотенцесушитель, но тепла от них недостаточно.

В современной жизни система обогрева «теплый пол» в ванной комнате пользуется большой популярностью. Сейчас уже тяжело удивить кого-либо этим. Ванная комната считается самой сырой и холодной в квартире, известно, что сырость имеет свойство скапливаться снизу, из-за чего по всей квартире сразу чувствуется характерное ощущение влаги. Установку теплого пола делают не только для того чтобы сохранить тепло в помещении, утеплив пол можно избежать распространения сырости по всей квартире.

Влага будет высыхать быстрее после принятия ванны, а также после стирки. Отопление пола имеет и другие преимущества, при наших невысоких помещениях будет минимальная потеря высоты — толщина такого пола (включая плитку) 12-15 см. Установка теплого пола в ванной комнате своими руками — не сложный процесс и его можно сделать довольно быстро.

Предварительная подготовка поверхности

В первую очередь, нужно произвести демонтаж старого напольного покрытия. В квартирах нужно будет убрать пол до бетонных плит перекрытия. В частном доме поступают исходя из особенностей строения: если полы уложены на бетонное основание (в большинстве современных строений), а высота потолка позволяет заливать дополнительную стяжку, то достаточно просто удалить напольное покрытие (за исключением кафеля, кабельные маты можно стелить непосредственно на него).

Нужна ли бетонная стяжка?

Этот вопрос заботит людей, чья квартира или дом обладает низкими потолками. В самом деле, устройство стяжки «украдет» от 15 до 20 см высоты помещения. Электрический теплый пол отлично будет работать и без стяжки, например, если сверху будет ложиться кафельная плитка на клей. Однако при таком способе устройства пола, поверхность будет быстро остывать. Если есть возможность залить стяжку, лучше не лениться. Слой бетона будет аккумулировать тепло, и отдавать его поверхности пола даже после отключения электричества.

Если же полы деревянные и под ними имеется пустота для вентиляции, то можно сразу класть утеплитель. При этом рациональным решением станет двойной пол (старое покрытие, лаги, новое покрытие). Дерево имеет отличную теплопроводность, потому непосредственного контакта кабеля и деревянных досок не потребуется.

После завершения работ по демонтажу старого покрытия, если необходимо, заливается бетонная стяжка толщиной в 10 мм. Она позволит скрыть неровности и обеспечит простоту монтажа электрического кабеля.

Укладка теплоизоляции и монтажной сетки

На этом этапе все просто. Материал укладывается на застывшую стяжку как можно плотнее друг к другу. Главное условие – скрыть стыки. Если этого не сделать, то тепло будет уходить в основание. Для этих целей можно использовать обычный малярный скотч, но лучше применять металлизированный. Если речь идет о помещении с повышенной влажностью, то сверху утеплителя нужно постелить гидроизоляционный материал. К примеру, если система теплого пола монтируется в ванной комнате, специалисты рекомендуют сделать хорошую гидроизоляцию.

Не забывайте о стенах! Чтобы избежать потери тепла возле стен, их нужно изолировать от стяжки. Для этого можно использовать пенофол или полистерол толщиной до 1 мм. Высота изоляции от поверхности должна быть не менее 15 см (лучше ориентироваться на предполагаемую толщину бетонной стяжки).

Далее потребуется монтажная сетка с шириной ячеек до 1,5 см. Секции укладываются вплотную и дополнительно фиксируются. Такое устройство позволит заполнить бетоном пространство под кабелем, что защитит теплоизоляцию от перегрева.

На заметку: если выбранный вами подогрев имеет систему секций, то монтажную сетку можно не укладывать, а сразу приступить к монтажу подогрева.

Укладка кабеля

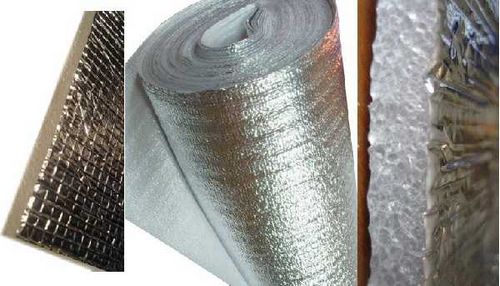

Она осуществляется на утеплительную положку. Самым распространенным вариантом является плотная фольга на основе ПВХ. После того как она уложена, необходимо разметить площадь пола, указать места, где будет крепиться монтажная лента. Именно она служит фиксатором для нагревательного кабеля и должна закрепляться таким образом, чтобы не нарушать целостность слоя подложки – на стыках листов теплоизолятора. Шаг крепления монтажной ленты от 0,5 до 1 метра.

Для экономии электроэнергии можно не укладывать обогревающие элементы в местах, где стоит мебель. Но это нужно делать при условии, что ее перестановки не будут осуществляться. В противном случае в этом не будет никакого смысла.

Правила укладки кабеля

Он должен находиться от стен на расстоянии не менее 50 мм. Такое же требование предъявляется к удалению кабеля от стационарных нагревательных приборов и коммуникаций: водопроводных труб и системы отопления.

Начинается монтаж кабеля с определения места, где будет установлен термостат. Сначала обогревательный кабель соединяется с регулирующим прибором. С этого места и начинается укладка обогревательного кабеля на поверхность.

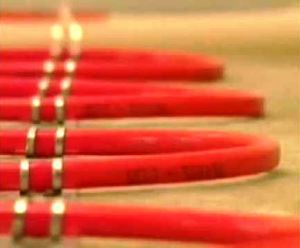

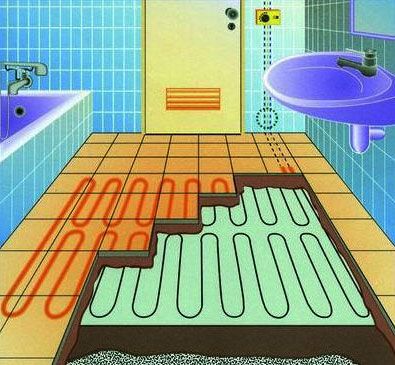

Это делается поперечными витками. Расстояние между ними должно быть не менее 80 мм, кабель не должен пересекаться. Изгибы петель витков должны быть плавными. Не допускается их натяжения и изломов.

Установка термостата и термодатчика

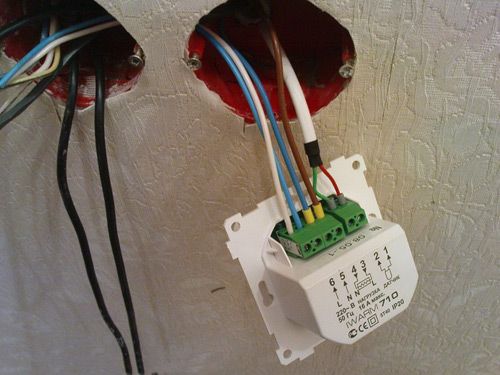

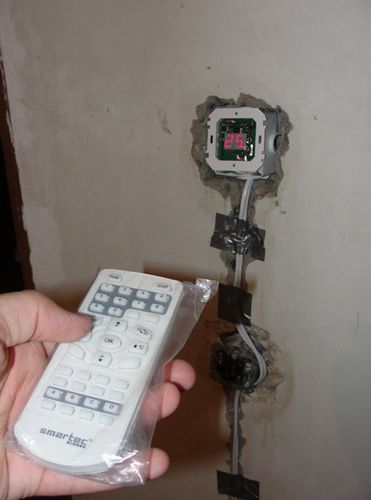

Термостат, а, точнее, место для его установки необходимо подготовить перед тем, как начать укладку кабеля. Это может быть любое удобное пространство на стене, высота от пола должна быть не менее 300 мм. Для установки терморегулятора необходимо сделать углубление в стене под само устройство и 3 канавки для подходящих проводов. Одним из них будет термодатчик. Он устанавливается после укладки кабеля. Смонтировать его довольно просто, главная задача сд

При этом следует учитывать, что сечение проводника силовой линии должно соответствовать силе тока, потребляемого теплым полом. Говоря проще, нужно подбирать терморегулятор адекватный мощности кабельных теплых полов.

Внимание! При укладке двухжильного кабеля, к терморегулятору подключаются оба конца монтируемой секции кабеля.

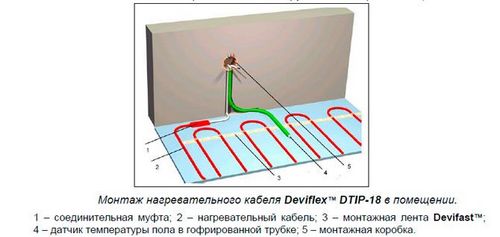

Термодатчик перед установкой помещается в гофрированную, пластмассовую трубку. Он должен находиться у одного ее края, который закрывается плотной заглушкой. С другой стороны должны находиться провода для подключения к терморегулятору. После трубка помещается в подготовленное углубление в стене. Конец трубки с термодатчиком должен крепиться на расстоянии 500–600 мм от стены, на равном расстоянии между витками кабеля. Такая система позволит без особых усилий заменить, вышедший из строя термодатчик.

Теперь можно подключать все элементы системы к терморегулятору.

Проверка работоспособности теплого пола

После того как все подключено, необходимо произвести испытания теплого пола. Для этого на термостате включается подача электроэнергии. Через несколько минут кабельные секции начинают нагреваться. Теперь нужно отключить питание. Такую операцию нужно повторить несколько раз, чтобы убедиться в работоспособности системы теплого пола. Если есть сбои в работе – проверяется ее целостность и правильность подключения элементов.

Укладка плитки на теплый пол

По технологии укладка плитки на тёплый пол сходна с обычной облицовкой поверхности пола или стен. Для этого необходимо выполнить ряд действий в определённой последовательности, но предварительно следует подготовить помещение, температура в котором должна быть примерно двадцать градусов по Цельсию.

Кроме того, помещение должно быть очищено от мусора и грязи, а также поверхность пола необходимо выровнять в случае необходимости. Для этого используют специальный раствор, толщина которого составляет от трёх до семи сантиметров.

Важно иметь в виду, что перед проведением укладки плитки на тёплый пол  поверхность следует увлажнить с помощью пульверизатора. Операции по укладке плитки выполняются в следующей последовательности:

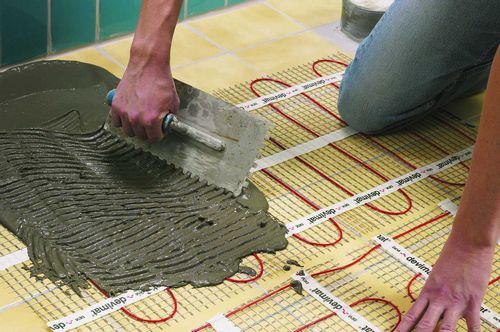

1. Приготовление нужного клея, разведение его до нужной консистенции и нанесение на поверхность пола (70×70 см);
2. Обработка плитки клеевым составом при помощи зубчатого шпателя (размер зубцов шпателя находится в зависимости от габаритов напольного помещения- чем они больше, тем больше и данный показатель);

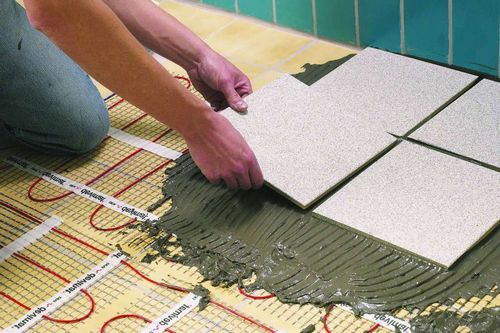

3. Укладка плитки аккуратно на пол, а затем лёгкое её прижимание (при этом следует обращать внимание на ровность кладки. Надавливать нужно непосредственно на среднюю часть каждой плитки);
4. Чтобы выровнять швы между плитками, нужно установить крестики из пластмассы (один крестик должен приходиться на четыре плитки, стыкующиеся между собой);
5. После того как проверена ровность укладки, пластмассовые крестики следует удалить;
6. Плиточное покрытие следует оставить минимум на одни сутки, не подвергая его воздействию даже малейших механических нагрузок;
7. После того как высохнет клеевая основа и плитки на поверхности пола прочно зафиксируются, можно проводить затирку швов. Межплиточные швы необходимо заполнить затирочной пастой.

Специалисты советуют не торопиться с затиркой швов, чтобы плиточный клей основательно затвердел, поскольку в противном случае плитки могут сдвинуться с места. При выборе затирки нужно обращать внимание на показатель её эластичности, делая выбор в пользу того варианта, который имеет более высокое значение этого показателя.

Процесс укладки плитки на тёплый пол нельзя назвать достаточно сложным, поэтому при небольших навыках его могут осуществлять даже те люди, которые не являются специалистами в данной области. Это позволяет в некоторой степени снизить расходы на проведение строительных и ремонтных работ, что особенно важно для тех ситуаций, когда такие работы выполняются в соответствии с бюджетными сметами.
