Существует две основные схемы подключения двойных выключателей, применяемые при монтаже освещения в квартире или доме, в этой статье мы их подробно рассмотрим.

Двойные выключатели используются для включения:

— Двух отдельных ламп, люстр, групп освещения

или

— Светильника (люстры, бра) у которого несколько плафонов или ламп, которые разделены на две группы

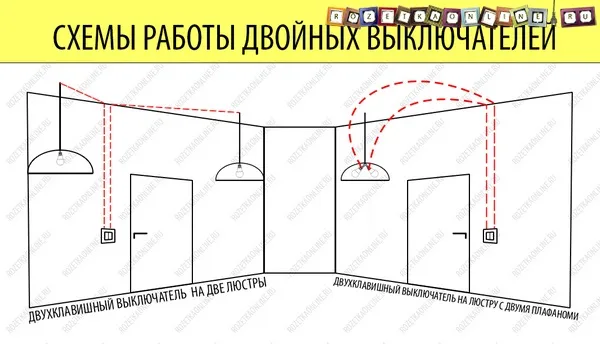

Наглядно, эти системы управления светом показаны на изображении ниже:

В первом случае, каждой клавише механизма, соответствует своя люстра.

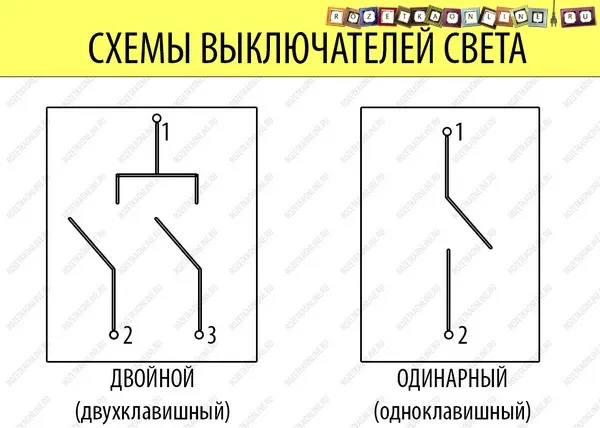

Схематический план двойного выключателя по сравнению с одноклавишним представлен на рисунке ниже: Обратите внимание, что входит в него один фазный провод, а выходит к источникам света два, каждый из которых управляется отдельной клавишей.

варианты использования двухклавишного выключателя

схема работы двойного выключателя в сравнении с одинарным

Как видите, в него заходит один фазный проводник, а выходит к источникам света два, каждый размыкается своей клавишей. Давайте теперь рассмотрим основные варианты его подключения.

Схема подключения двойного выключателя на две лампочки

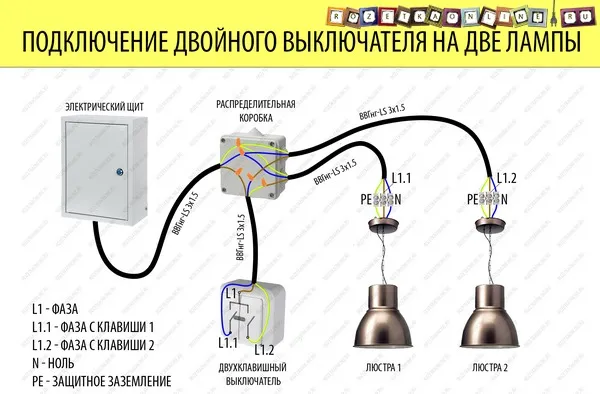

Схема монтажа двойного выключателя на два отдельных светильника

Если планируется включать два различных источника света — то в такой системе применяются трехжильные кабели (для квартиры это ВВГнг-LS 3х1,5). Они прокладываются от распределительной коробки до каждого компонента: Источника тока – электрического щитка, двух независимых светильников и двухклавишного выключателя.

При этом, вы должно быть заметили, что в представленной схеме нарушена цветовая маркировка жил электрических проводов, ведь желто-зеленый и голубой цвет не используется для обозначения фаз. Это сделано намеренно, так как обычно, при электромонтаже, используется именно такие кабели. И вам в распределительной коробке достаточно соединить всё в таком же порядке как на схеме, чтобы она правильно работало.

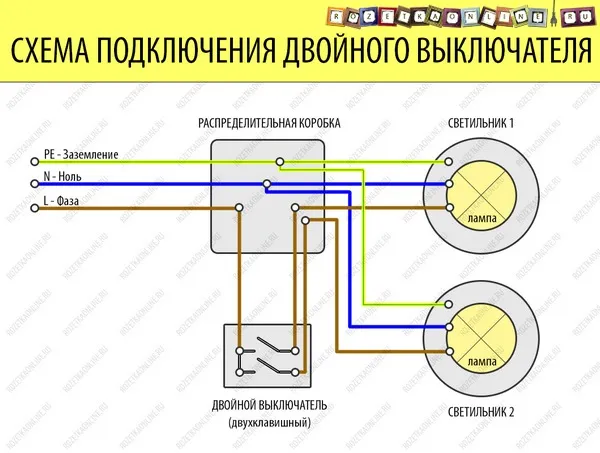

Схематически же это выглядит следующим образом:

Схема подключения двойного выключателя на две лампочки

 Схема подключения двойного выключателя к люстре с двумя лампами

Для случаев, когда 2-ой выключатель управляет 2-мя лампами (или их группами) одной люстры, электропроводка делается по-другому. Главное отличие — использование вместо двух трехжильных кабелей, идущих до светильников, одного четырехжильного.

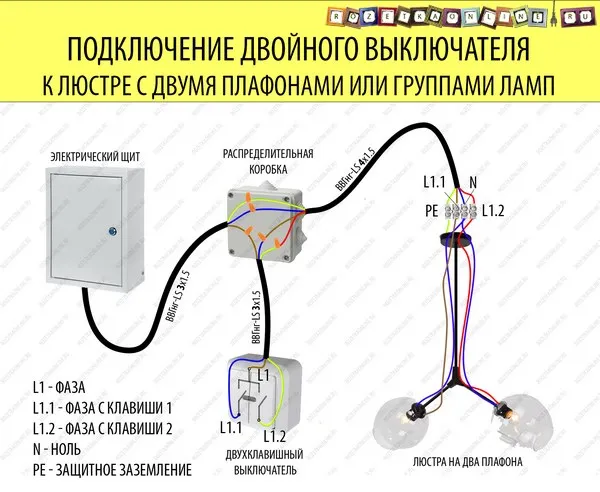

Схема при этом следующая:

Схема подключения двойного выключателя к люстре с двумя плафонами

Фазные оба фазных проводника от каждой клавиши, через распределительную коробку, идут к люстре, вместе с нулевым и заземлением, именно поэтому применяется 4х жильный кабель. Других отличий нет.

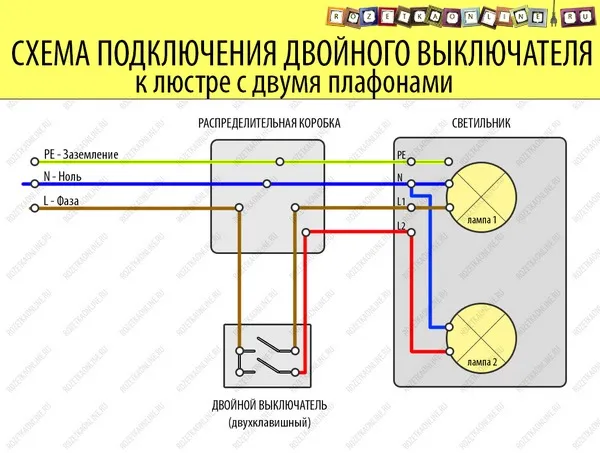

Схематически это выглядит так:

схема подключения двойного выключателя к светильнику с двумя лампами

Теперь, вы знаете все основные способы подключения и можете самостоятельно выполнить электропроводку и соединение проводов в квартире или доме.

Кроме того, запомните если:

— в подрозетнике, где должен стоять выключатель, находятся три провода – то, скорее всего, механизм используется двухклавишный.

— из потолка, в месте установки люстры, выходит 4 жилы, то там устанавливается светильник под двухклавишный выключатель, с двумя или более плафонами.

— к источнику света подходят лишь три провода, а выключатель на стене двухклавишный, то наверняка где-то есть еще вывод под светильник.

Чем отличается проходной выключатель от переключателя?


Проходной выключатель и переключатель — это два разных типа выключателей, используемых для управления электрическим освещением или другими устройствами.

Проходной выключатель (также известен как «двойной выключатель») используется в комнатах, где требуется управление освещением с двух разных мест. Например, в комнате с двумя дверьми или в большой гостиной, где хотите управлять светом с двух концов комнаты. Проходной выключатель имеет два переключателя (обычно с одинаковой формой и цветом), которые могут быть установлены на разных стенах комнаты. Это позволяет управлять светом с любого конца комнаты, независимо от того, где находится человек.

Переключатель (или «одиночный выключатель») является самым распространенным типом выключателя, который используется для управления освещением в одной комнате или зоне. Он имеет один переключатель, который переключает свет между включенным и выключенным состоянием.

В отличие от переключателя, проходной выключатель имеет два переключателя и позволяет управлять светом с разных мест. Если у вас есть комната с двумя дверьми, то проходной выключатель будет более удобным, чем установка двух отдельных переключателей, так как он позволит включать и выключать свет с любого конца комнаты.
