Как подключить циркуляционный насос

Если отопление вашего дома работает неэффективно, то решением может быть подключение циркуляционного насоса. Но сначала нужно выяснить причину недостаточной эффективности, чтобы убедиться, что добавление насоса исправит проблему. Иначе, вы можете потратить время и деньги впустую.

Необходимо подчеркнуть, что данная мера целесообразна для отопительных систем с естественной циркуляцией, так как в системах с принудительной циркуляцией уже имеется насос.

Итак, какие главные причины могут привести к необходимости подключить циркуляционный насос? Во-первых, горизонтальный уклон отопительных труб на 1 погонном метре составляет менее 5 мм. Во-вторых, система имеет вид одноконтурной, проложенной через все помещения. В таком случае, в результате теплопотерь, разница температур на трубах подачи и возврата может составлять более 30 градусов, вместо необходимых пятнадцати, что препятствует естественной циркуляции.

Таким образом, решение подключить циркуляционный насос поможет добиться выравнивания температуры во всей системе, обеспечить равномерную теплоотдачу от радиаторов и предотвратить возникновение воздушных пробок.

Чтобы выбрать насос с требуемыми параметрами, необходимо знать общую площадь отапливаемых помещений и материал труб, используемых в системе. На основании этих данных вам смогут порекомендовать в магазине соответствующий насос. Если вырешили устанавливать насос самостоятельно, то лучше приобрести модель с резьбовыми фланцами. Также потребуется фильтр с диаметром прохода, соответствующим диаметру насоса. Если отопительная система находится под давлением, то рекомендуется также установить обратный клапан также с соответствующим диаметром.

Далее, чтобы подключить циркуляционный насос, необходимо определить место его установки. Специалисты советуют располагать его на участке подачи, то есть, после котла. Непосредственно за насосом, по ходу движения среды, устанавливают обратный клапан, а за ним — фильтр. Также в систему можно добавить кран с диаметром, таким же, как и у основного трубопровода, на тот случай если отключат электричество и возникнет необходимость переключения системы на естественную циркуляцию.

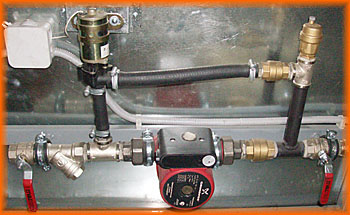

Рекомендуем следующую схему, чтобы подключить циркуляционный насос. Устанавливаем обходную линию (байпас). Желательно, чтобы диаметр байпаса был меньшим, чем у основной трубы. В обходную линию монтируется насос, обратный клапан и фильтр. Между вводом и выводом байпаса устанавливают кран. Если байпасная линия установлена горизонтально, то следует предусмотреть устройство сброса воздуха. При вертикальном расположении оно не требуется.
